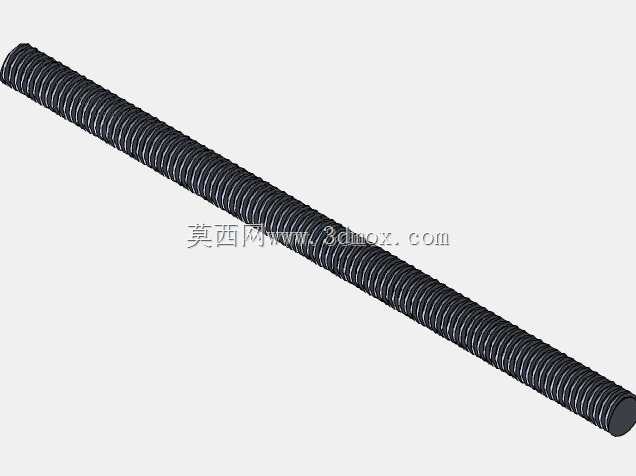

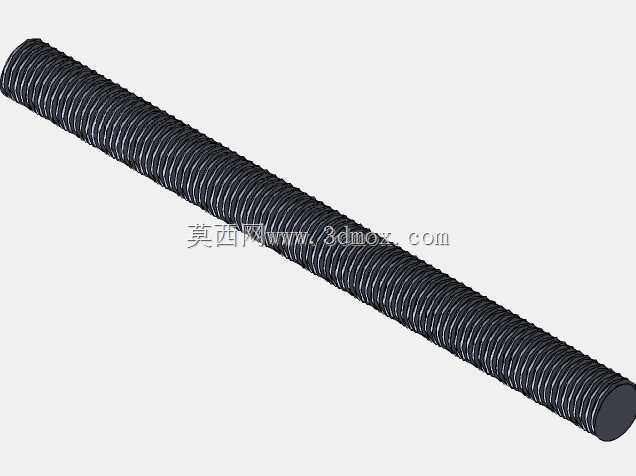

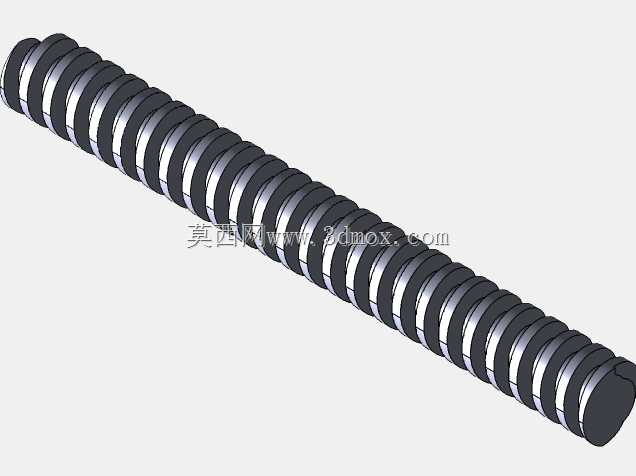

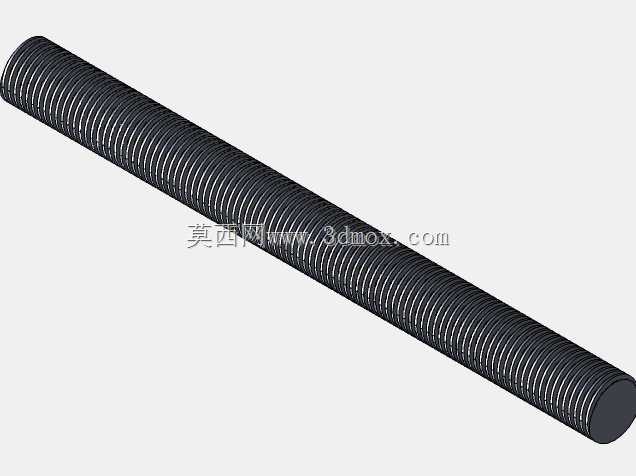

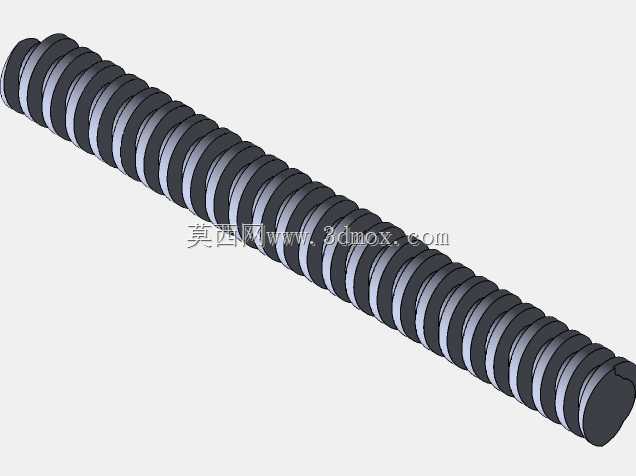

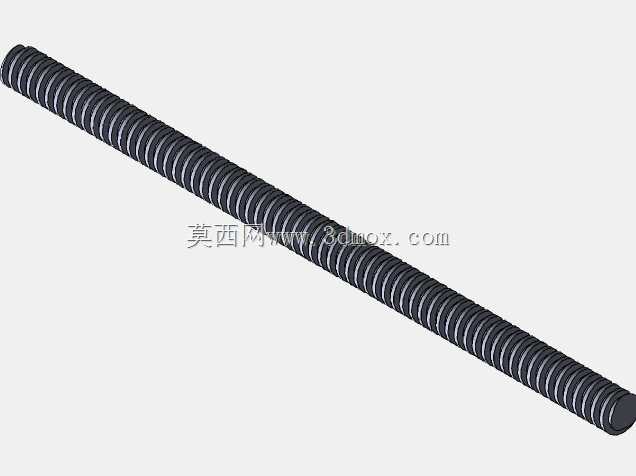

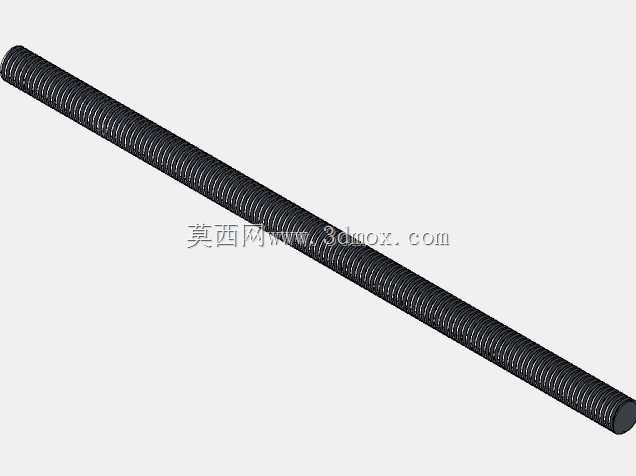

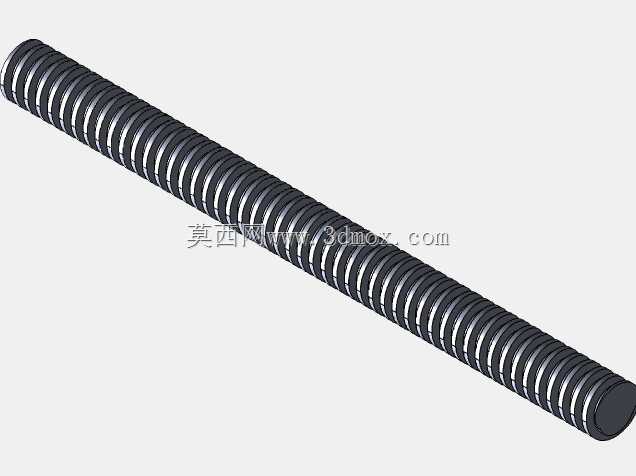

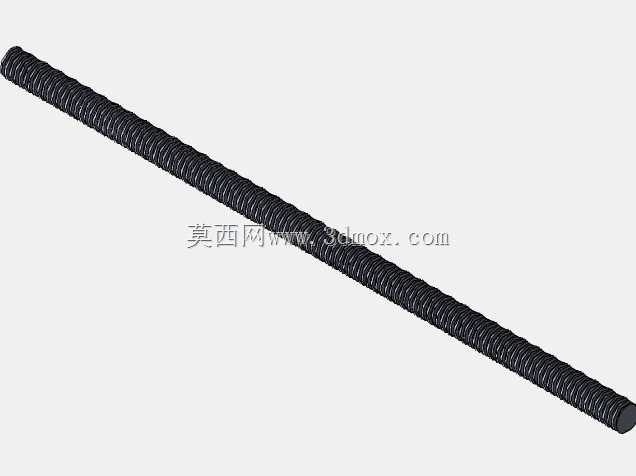

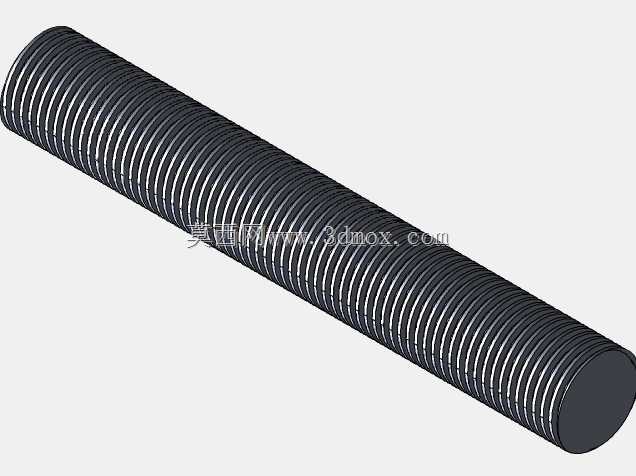

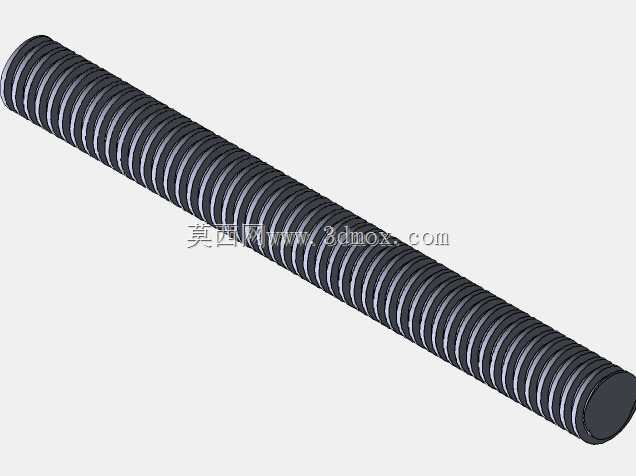

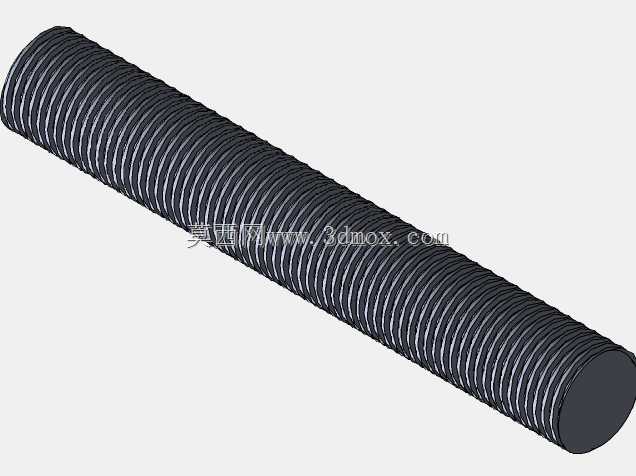

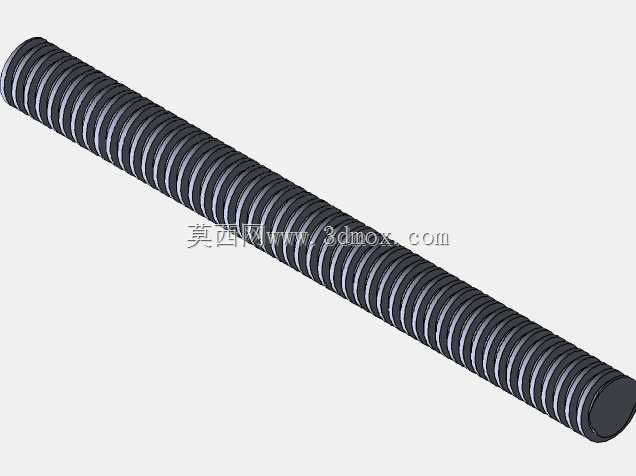

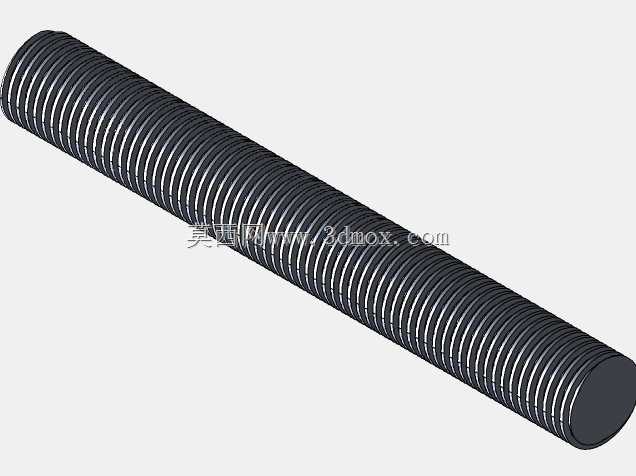

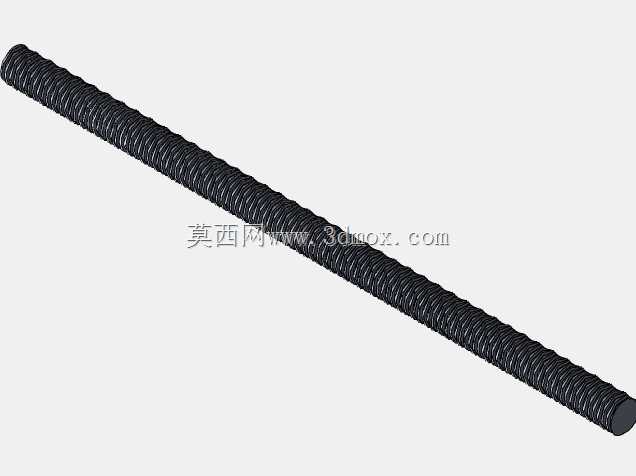

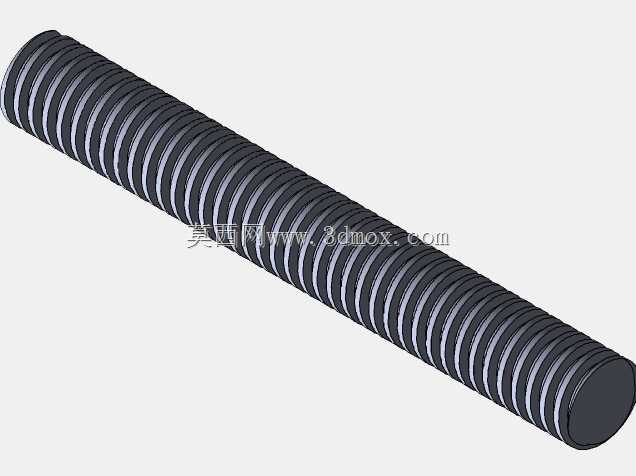

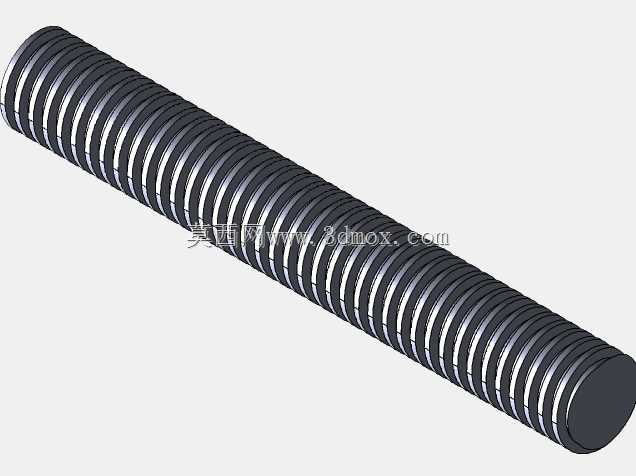

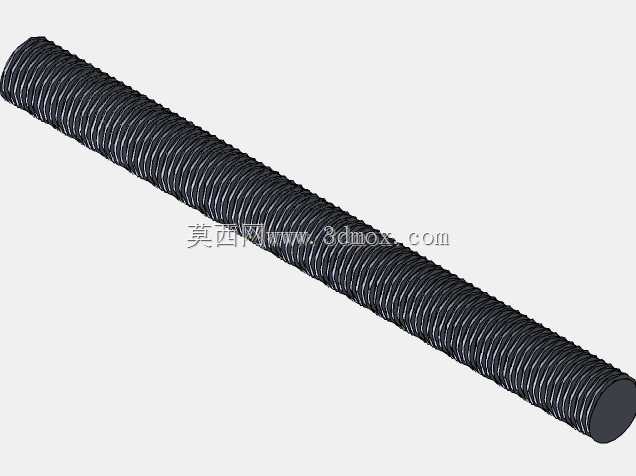

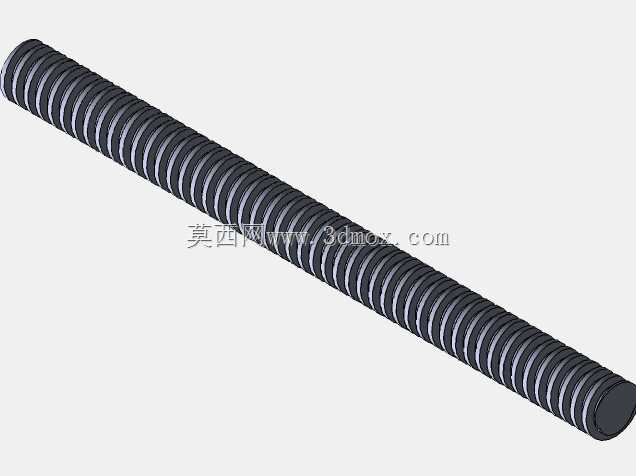

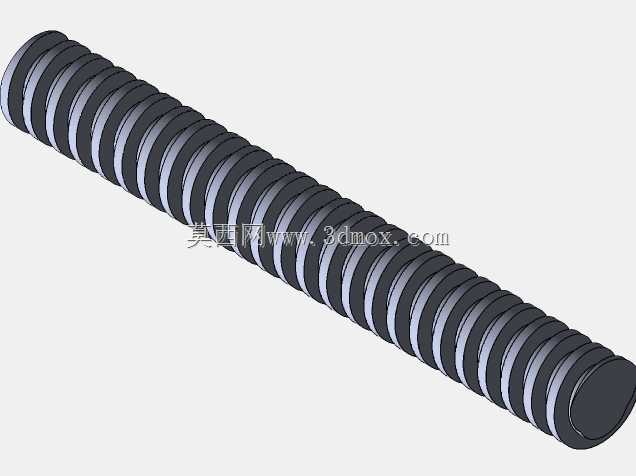

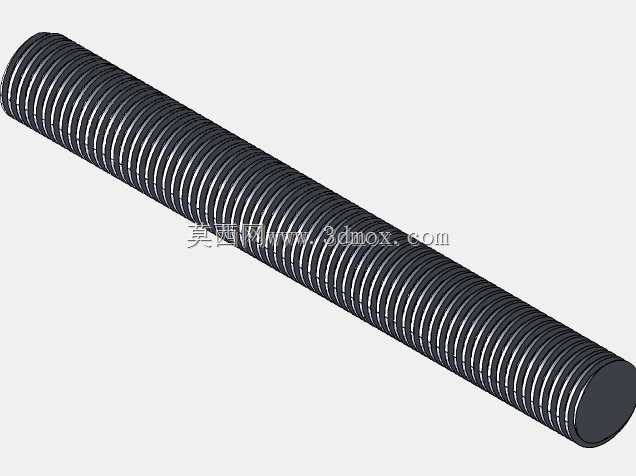

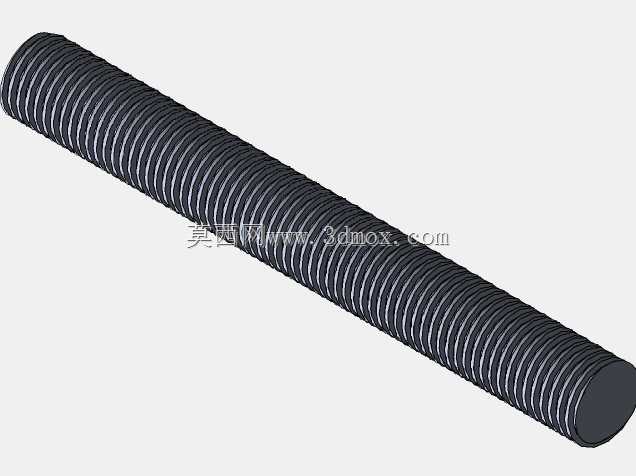

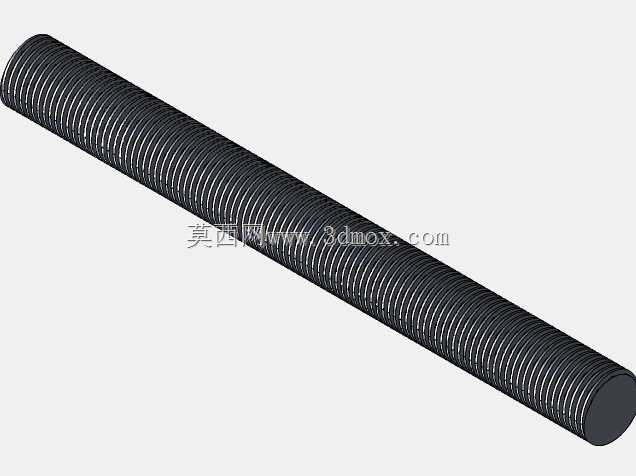

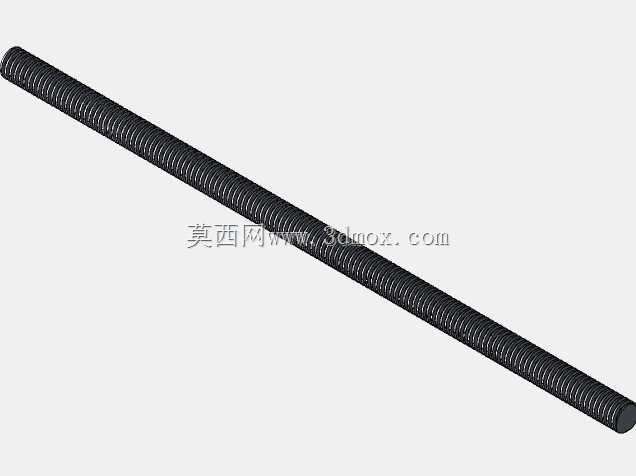

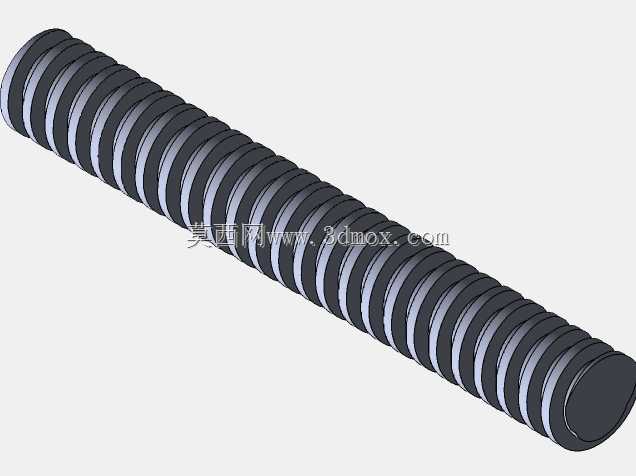

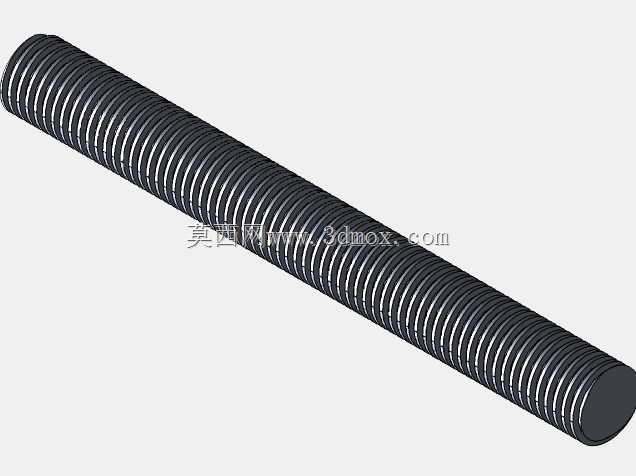

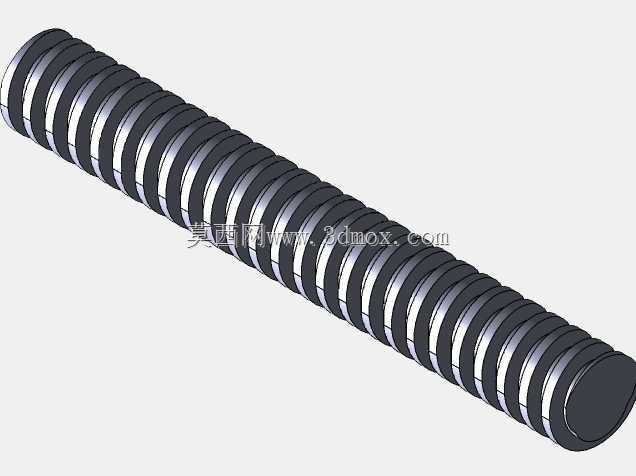

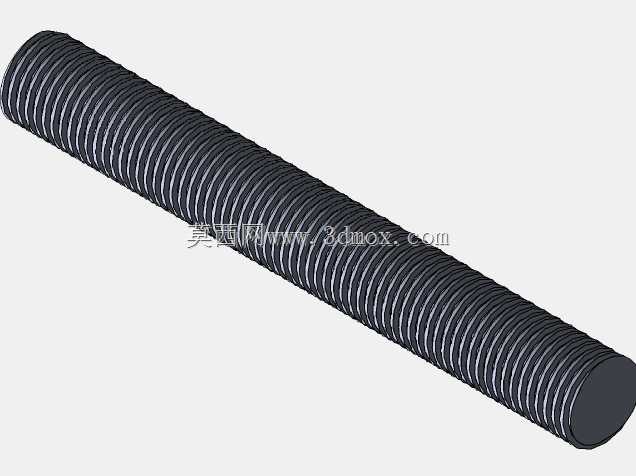

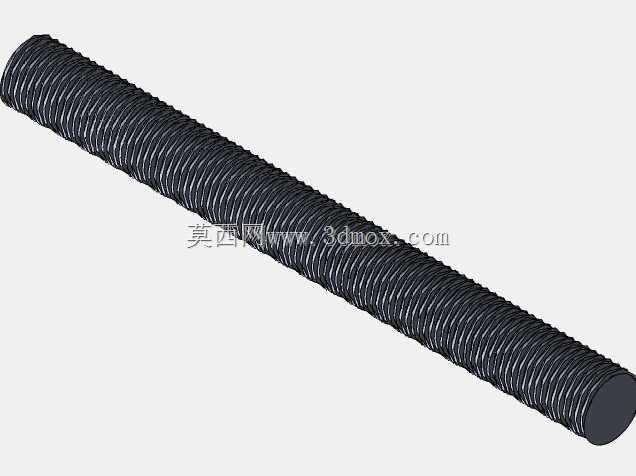

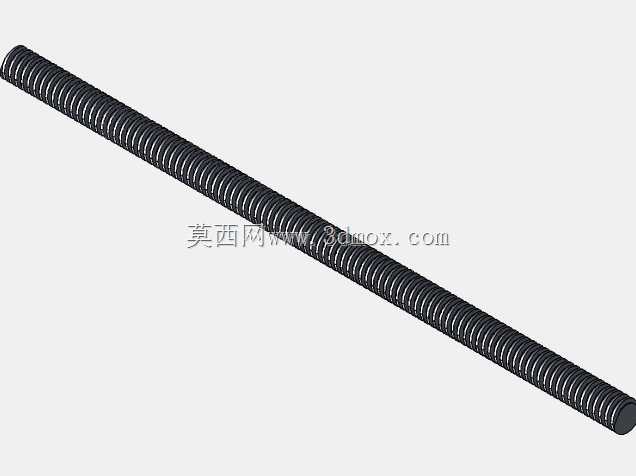

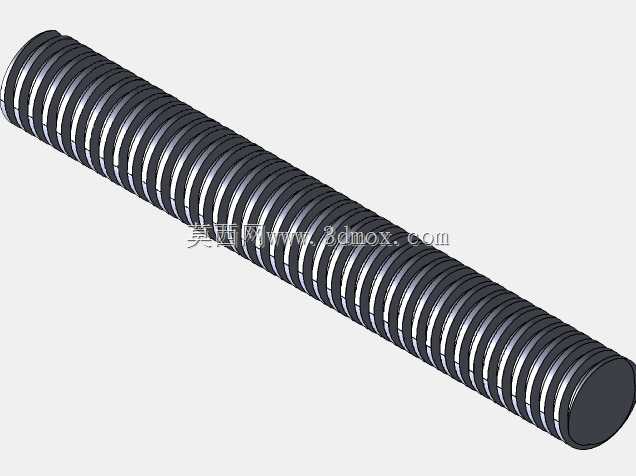

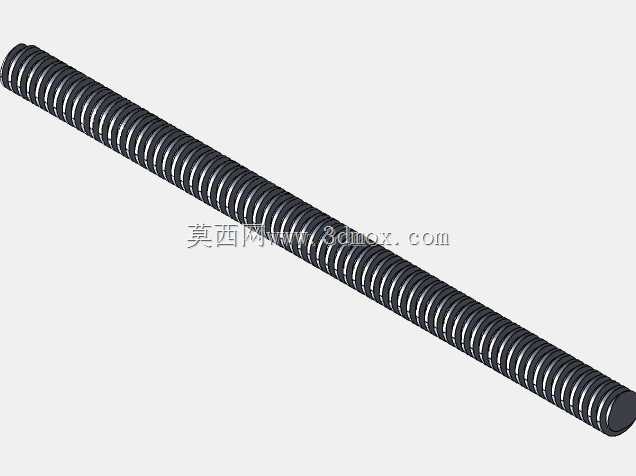

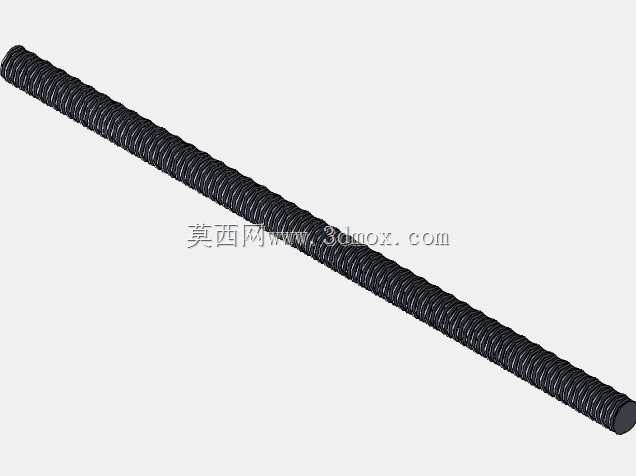

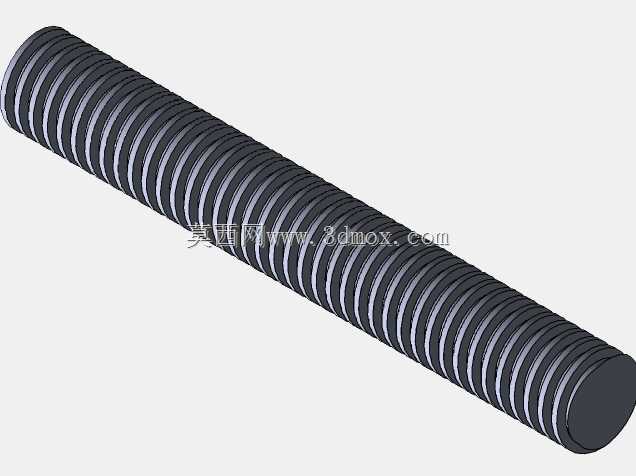

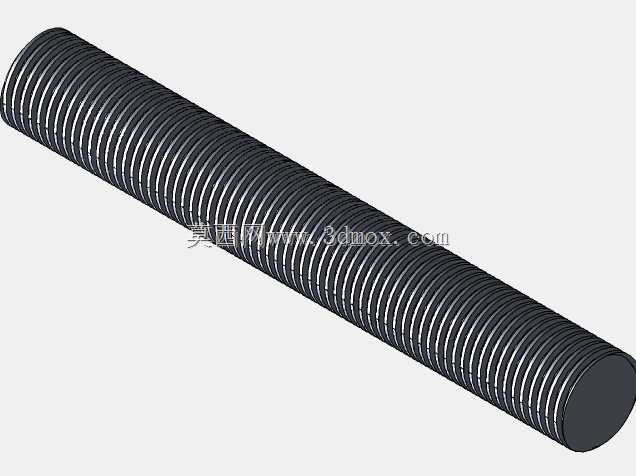

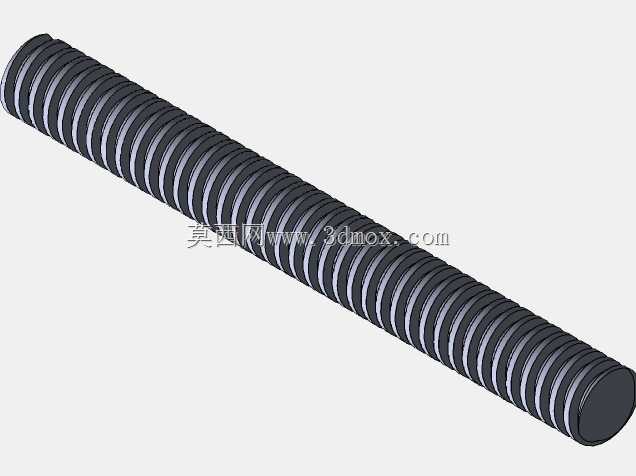

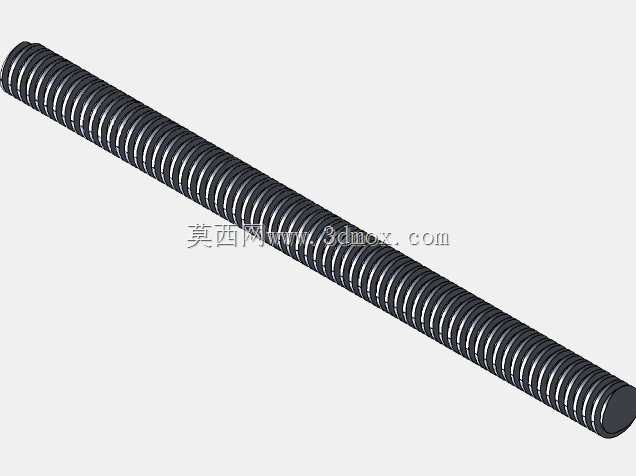

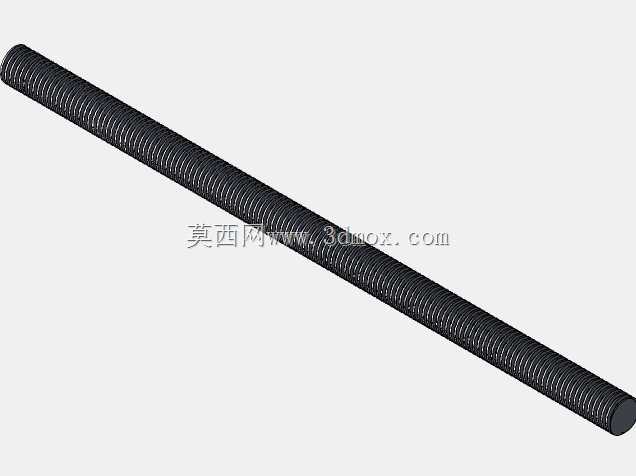

公制ISO标准梯形传动螺钉结构设计

　　在各类需要直线传动、位置调节、载荷传递的机械设备结构中，梯形螺纹传动副是应用极为广泛的基础传动结构，这类梯形螺钉作为传动副的核心组成部分，相比普通三角螺纹紧固件，具备更优的传动效率与承载能力，牙型角的设计让螺纹工作面的受力分布更均匀，长期往复运行下的磨损速率更低，能够适配低速重载的直线传动工况。从实际应用场景来看，这类梯形螺钉常出现在机床的进给调节机构、工装夹具的夹紧定位结构、轻工设备的升降调节组件、阀门的启闭传动结构中，不同场景下对螺钉的公称直径、螺距、螺纹长度、端部安装结构的要求存在明显差异，建模时预留参数化调整入口，能够大幅提升同系列零件的设计复用效率。

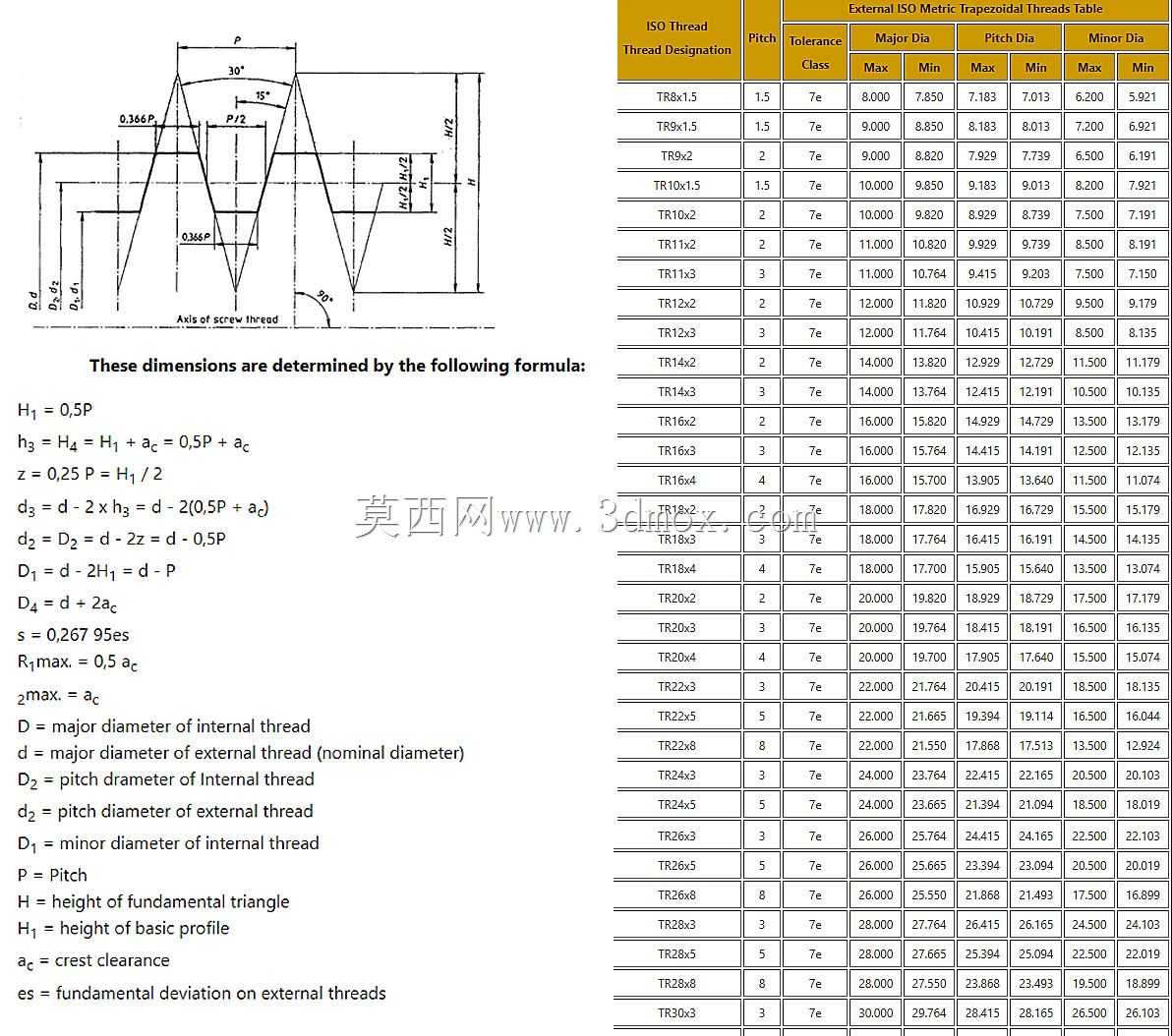

　　设计这类梯形螺钉时，首先要明确公制ISO梯形螺纹的牙型规范，牙型角为30度，螺纹的大径、中径、小径尺寸需要匹配对应公称直径的公差要求，螺纹收尾、退刀槽的结构要符合机械加工的工艺要求，避免出现无法加工的锐角或者应力集中的直角结构。很多新手在建模梯形螺纹时容易忽略螺旋升角对配合间隙的影响，直接用固定截面扫掠生成螺纹，实际加工后会出现螺母配合卡滞、传动阻力过大的问题，建模时需要根据螺纹公称直径与螺距计算对应的螺旋升角，调整螺纹牙型的截面角度，保证内外螺纹配合时的接触面均匀贴合。

　　从安装边界来看，这类梯形螺钉的端部通常会设计不同的连接结构，比如与手轮配合的方头结构、与驱动电机连接的轴颈结构、与负载座连接的轴肩定位结构，建模时需要明确各段轴径的同轴度公差要求，轴肩的端面要与螺纹轴线保持垂直，避免安装后出现传动偏载、螺钉弯曲变形的问题。螺钉的总长度需要根据实际行程预留足够的余量，螺纹有效长度要覆盖设备的最大调节行程，同时要预留螺母的极限位置安全距离，避免运行过程中出现螺母脱出的问题。

　　功能特性层面，公制梯形螺钉的传动具备自锁特性，在垂直升降的应用场景中，能够在驱动停止后保持负载位置，不会出现自行下滑的问题，这一特性让它在没有额外制动结构的简易升降设备中具备很高的应用价值。相比滚珠丝杠传动结构，梯形螺钉的加工成本更低，维护要求更简单，对粉尘、碎屑等恶劣工况的适应能力更强，虽然传动效率略低于滚珠丝杠，但在低速、重载、不需要频繁高速往复运动的场景中，综合性价比优势非常明显。

　　建模过程中，参数化的设计逻辑是核心，将螺纹公称直径、螺距、螺杆总长度、螺纹有效长度、端部各段轴径尺寸设置为可调整参数，只需要修改对应的参数值就能快速生成不同规格的梯形螺钉模型，不需要重复进行螺纹扫掠、倒角、退刀槽的建模操作，能够大幅提升系列化零件的设计效率。同时要注意螺纹起止端的倒角结构，倒角角度通常设置为45度，倒角深度要大于螺纹牙型高度，方便装配时螺母能够顺利导入螺纹段，避免端部螺纹磕碰损坏后影响装配。

　　在不同的应用场景中，还需要根据受力情况调整螺钉的材料与热处理要求，比如重载场景下需要选用中碳钢进行调质处理，提高螺杆的强度与耐磨性，腐蚀环境下需要选用不锈钢材料或者做表面防腐处理，但这些工艺层面的要求不需要在三维模型中体现，只需要在模型的结构设计上预留足够的强度余量，避免应力集中的结构，比如轴径变化的位置设置过渡圆角，退刀槽的圆角半径要符合工艺规范，减少应力集中导致的螺杆断裂风险。

　　很多设备调试过程中出现的梯形螺钉传动卡滞、磨损过快问题，往往不是零件加工精度的问题，而是设计时没有考虑安装时的同轴度要求，螺钉两端的支撑座没有设计同轴度调整结构，导致螺杆安装后出现弯曲，传动过程中螺母与螺杆的接触面偏载，局部压力过大导致快速磨损。所以在建模时，不仅要完成螺钉本身的结构设计，还要考虑配套的安装结构边界，给安装调试预留足够的调整空间，比如端部支撑采用带调心功能的轴承结构，或者在支撑座上设计腰型孔用于调整同轴度，这些配套的设计思路虽然不体现在螺钉模型本身，但作为结构设计人员，在设计这类基础传动零件时必须同步考虑，才能保证最终设备的运行稳定性。
