公制梯形传动螺母结构参数化设计

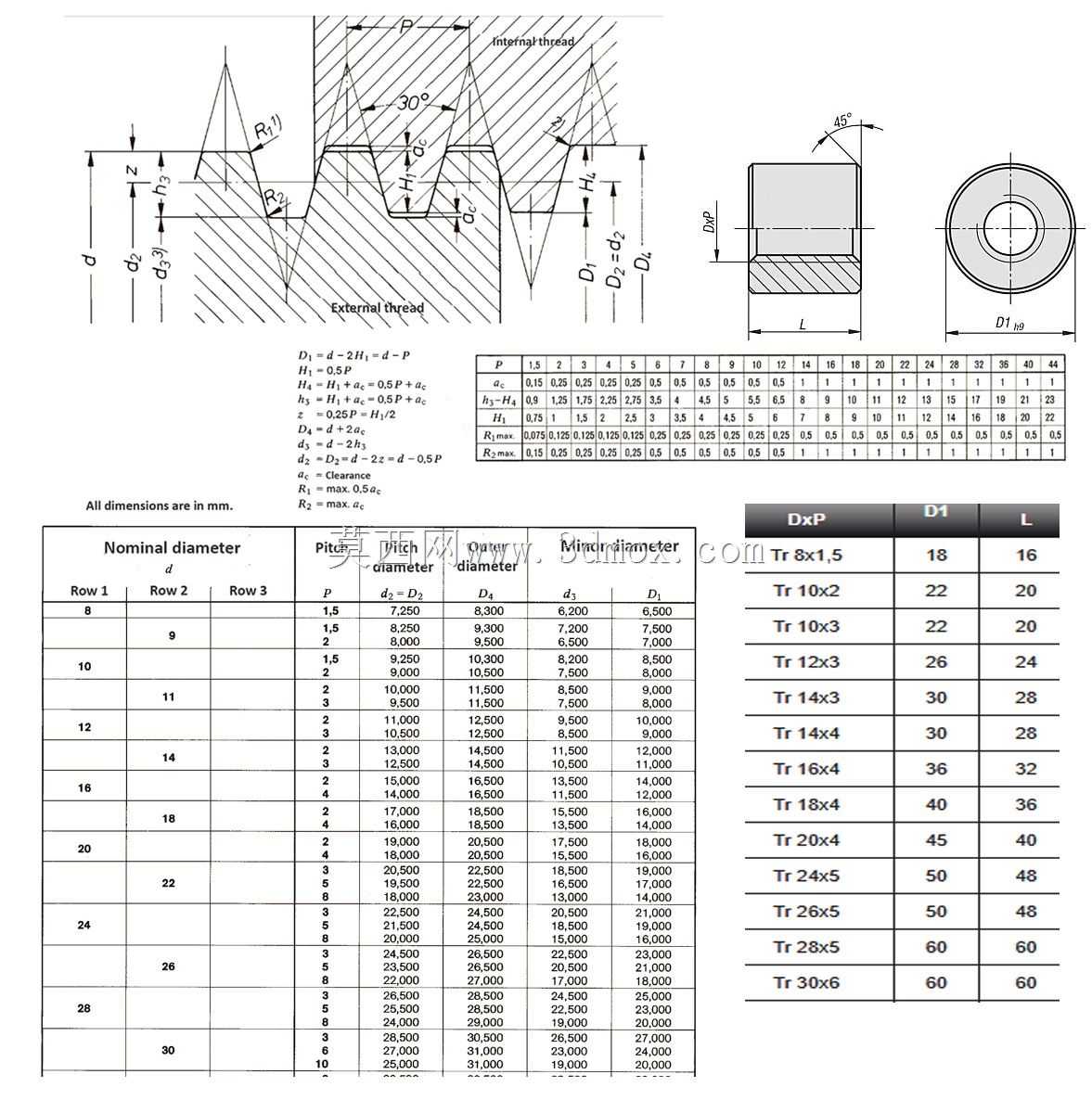

　　在机床进给滑台、重型工装夹具、线性升降机构这类需要反复做直线往复传动的场景里，梯形螺纹副的应用占比一直不低，相比滚珠丝杠的高精度高成本特性，公制梯形螺母凭借自身的自锁属性、耐重载、抗冲击的特点，在中低速、大载荷的传动链路里始终保有稳定的应用空间。做这类零件的三维建模时，最先要锚定的是螺纹副的配合公差，公制梯形螺纹的牙型角为30度，建模时不能直接用普通紧固螺纹的牙型参数套用，否则实际装配时会出现牙侧干涉、传动卡滞的问题，尤其是在做参数化驱动的模型时，要把公称直径、导程、螺距、螺母旋合长度这些核心参数做成可变量，调整不同规格时只需要修改参数表内的对应数值，就能自动生成对应尺寸的模型，不用每次重新绘制牙型扫描路径，能大幅提升同系列零件的建模效率。

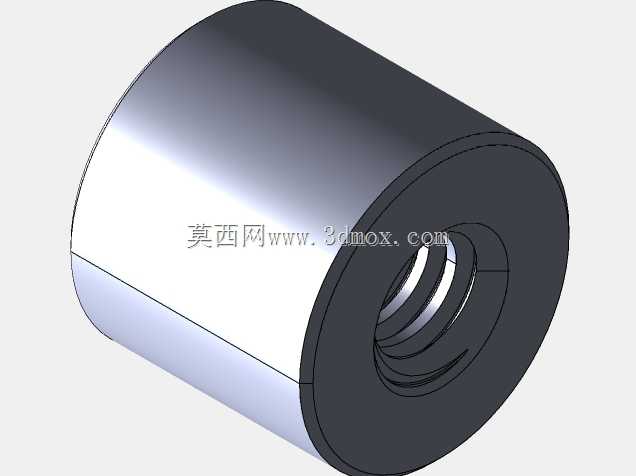

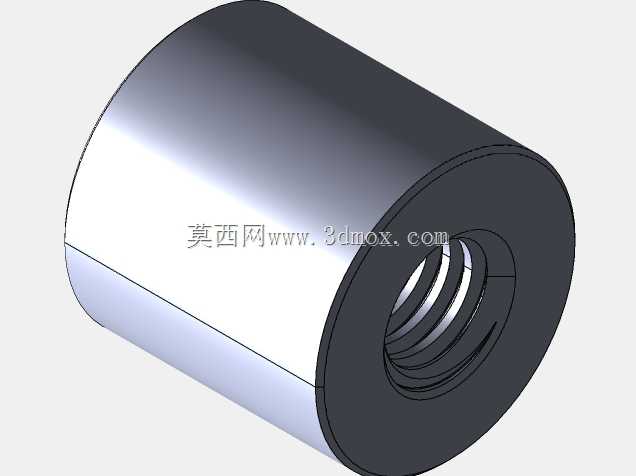

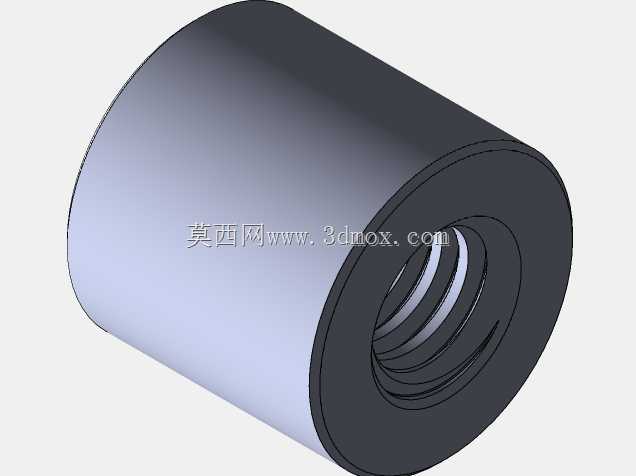

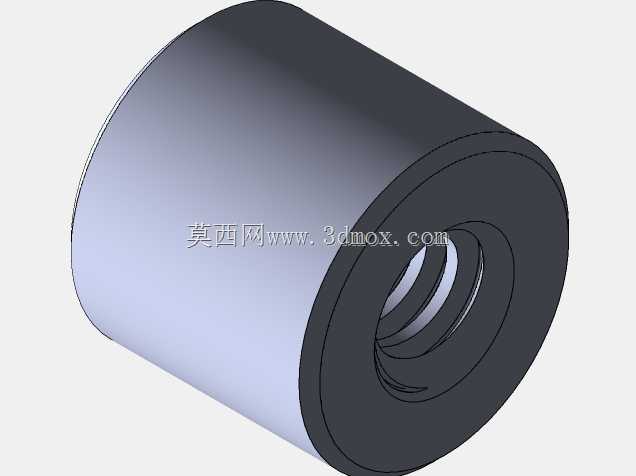

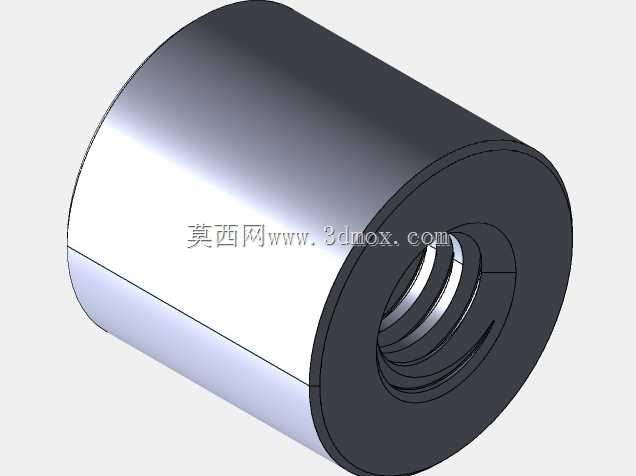

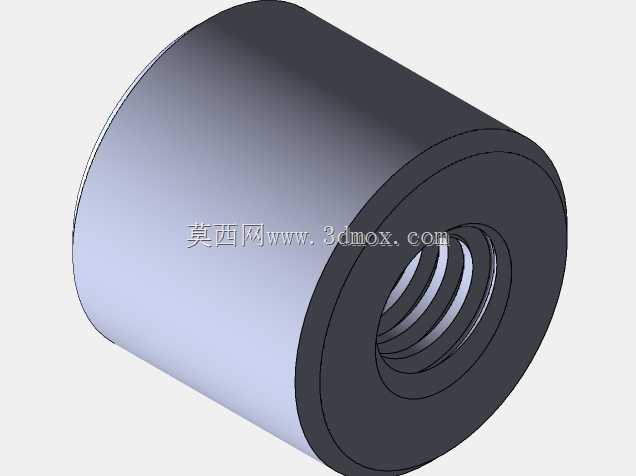

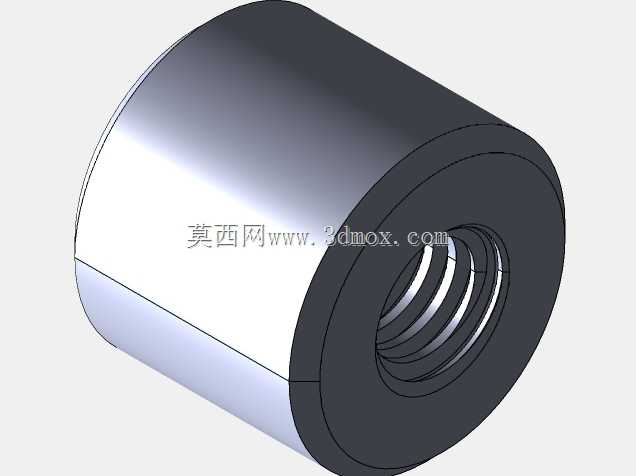

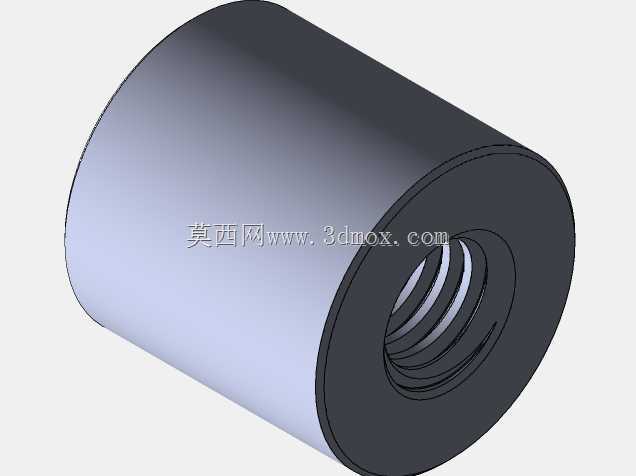

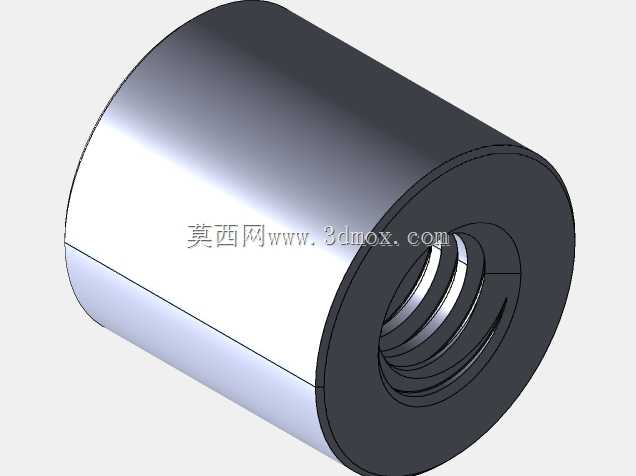

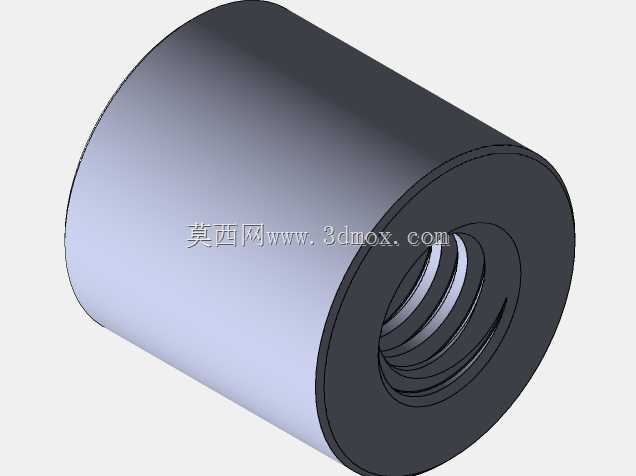

　　从实际安装边界来看，这类梯形螺母的外形通常会根据安装场景做适配，常见的有圆柱型外圆带锁紧孔、法兰型带安装沉孔两种结构，前者多用于套筒式安装的传动位，靠径向紧定螺钉锁死在传动套内部，后者靠法兰面的螺栓直接固定在移动滑台端面，安装时要注意螺母的轴心线和配套丝杠的轴心线同轴度公差，一般安装位的同轴度要控制在0.05mm以内，否则传动过程中会出现偏磨，大幅降低螺纹副的使用寿命。建模过程中，除了核心的内螺纹牙型结构，还要重点处理安装端面的倒角、退刀槽结构，退刀槽的宽度和深度要匹配对应螺距的螺纹加工退刀需求，不能只做外观示意，否则导出的工程图无法直接用于生产加工，很多新手建模时容易忽略退刀槽的尺寸匹配，导致加工时螺纹旋合长度达不到设计要求，实际装配时丝杠无法拧到预设位置。

　　从功能特性上来说，公制梯形螺母的传动效率虽然不如滚珠丝杠，但它的自锁特性是垂直升降场景里的核心优势，比如小型升降工作台、手动调节的工装夹具上，不需要额外加装制动结构，依靠螺纹副的自锁就能防止负载下滑，安全冗余度更高。建模时还要考虑螺母的润滑结构，部分重载场景用的梯形螺母会在侧壁加工注油孔，连通内螺纹的油槽，定期注入润滑脂就能降低牙侧的磨损，这类结构在参数化模型里也要做成可选项，根据实际使用场景选择是否添加注油结构。另外，螺母的材质选择也会和结构尺寸挂钩，比如用锡青铜做的螺母，因为材质本身耐磨属性好，旋合长度可以适当缩短，用铸铁或者尼龙做的螺母，就要适当增加旋合长度来提升耐磨性能，这些设计逻辑在建模时都要融入参数调整逻辑里，不能做成固定尺寸的死模型。

　　实际做结构选型时，还要核算螺纹面的接触应力，根据负载大小调整螺母的牙数，避免单牙受力过大出现滑牙问题，三维模型里的牙型收尾部分要做平滑过渡，不能出现尖锐的棱边，否则生产加工时应力集中的位置容易出现开裂，尤其是在承受交变载荷的传动场景里，结构圆角的处理直接影响零件的疲劳寿命。很多人做这类传动零件建模时，只关注外观的相似度，忽略了结构和实际加工、装配、使用环节的匹配度，做出来的模型只能做展示用，无法直接导入装配体做干涉检查，也没法导出工程图指导生产，这类模型在实际工程设计里的实用价值很低。做参数化的梯形螺母模型，核心是把设计过程中需要调整的变量都做进参数表里，从公称直径、螺距，到螺母外圆尺寸、法兰厚度、安装孔位置、退刀槽尺寸，都能根据实际选型需求快速调整，不用反复重绘特征，不管是做设备方案设计时的快速选型装配，还是做同系列零件的工程图输出，都能节省大量的重复建模时间。另外，建模时要注意内螺纹的起始端倒角，一般要做1x45度的导入倒角，方便装配时丝杠顺利旋入，这个细节虽然小，但在实际装配环节能大幅提升装配效率，避免螺纹起始端的牙型磕碰损坏。
