机加工车间用开槽腹板直角靠板

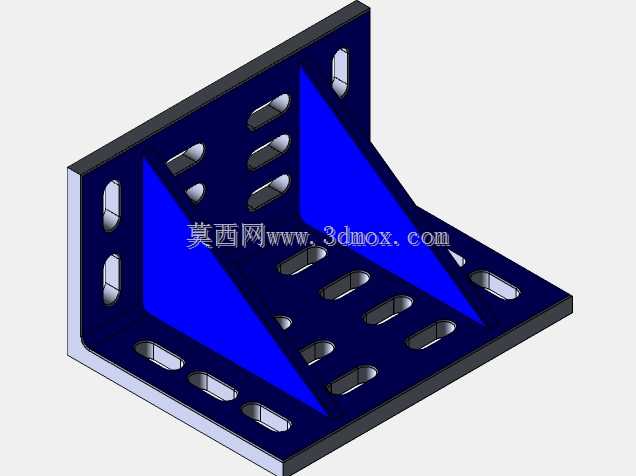

　　在常规机械加工车间的铣、磨、钻工序里，这类开槽腹板角板是出镜率极高的装夹定位辅具，很多刚入行的工艺员容易忽略这类基础工装的价值，实际上只要涉及垂直面定位、异形件侧装加工的场景，它的作用无可替代。不同于实心铸造的老式直角弯板，这款带加强腹板的开槽结构，在刚性和重量之间做了非常务实的平衡，两个互相垂直的安装基面都加工了等距排布的长条形槽，这些槽不是随意开设的，槽宽统一适配车间常用的T型螺栓、压板螺杆规格，不管是把角板本身固定在机床工作台上，还是把待加工工件锁固在角板的垂直立面上，都不需要额外打孔攻丝，顺着槽位调整装夹位置即可，能大幅缩短单件装夹的辅助时间。

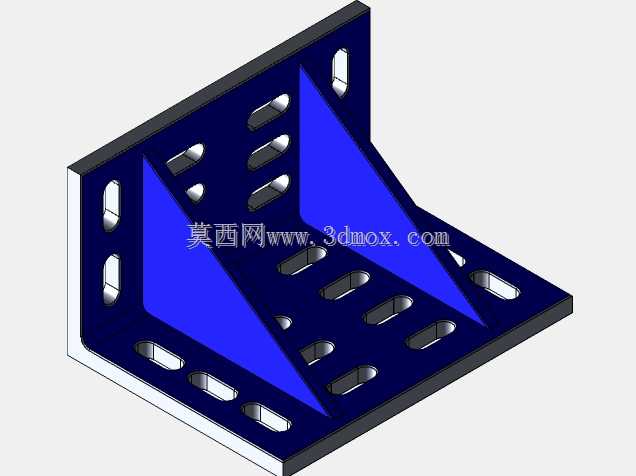

　　从结构设计逻辑来看，两个垂直基面之间的三角加强腹板是核心受力结构，腹板上同样开设了多组长圆孔，一方面是为了减轻整体重量，单人就能完成工位间的搬运移位，另一方面也能避免实心结构带来的应力变形——老式实心弯板在铸造后往往残留内应力，使用一段时间后基面垂直度容易超差，而这种腹板开槽的结构，应力释放路径更顺畅，长期使用的精度保持性更好。两个基面的垂直度公差是这类工装的核心精度指标，设计时基准面的平面度、两基面的垂直度都按机床工装的IT5级精度管控，靠板的底边和侧边都做了窄边精磨处理，和机床工作台面贴合时不会因为边缘毛刺出现虚位。

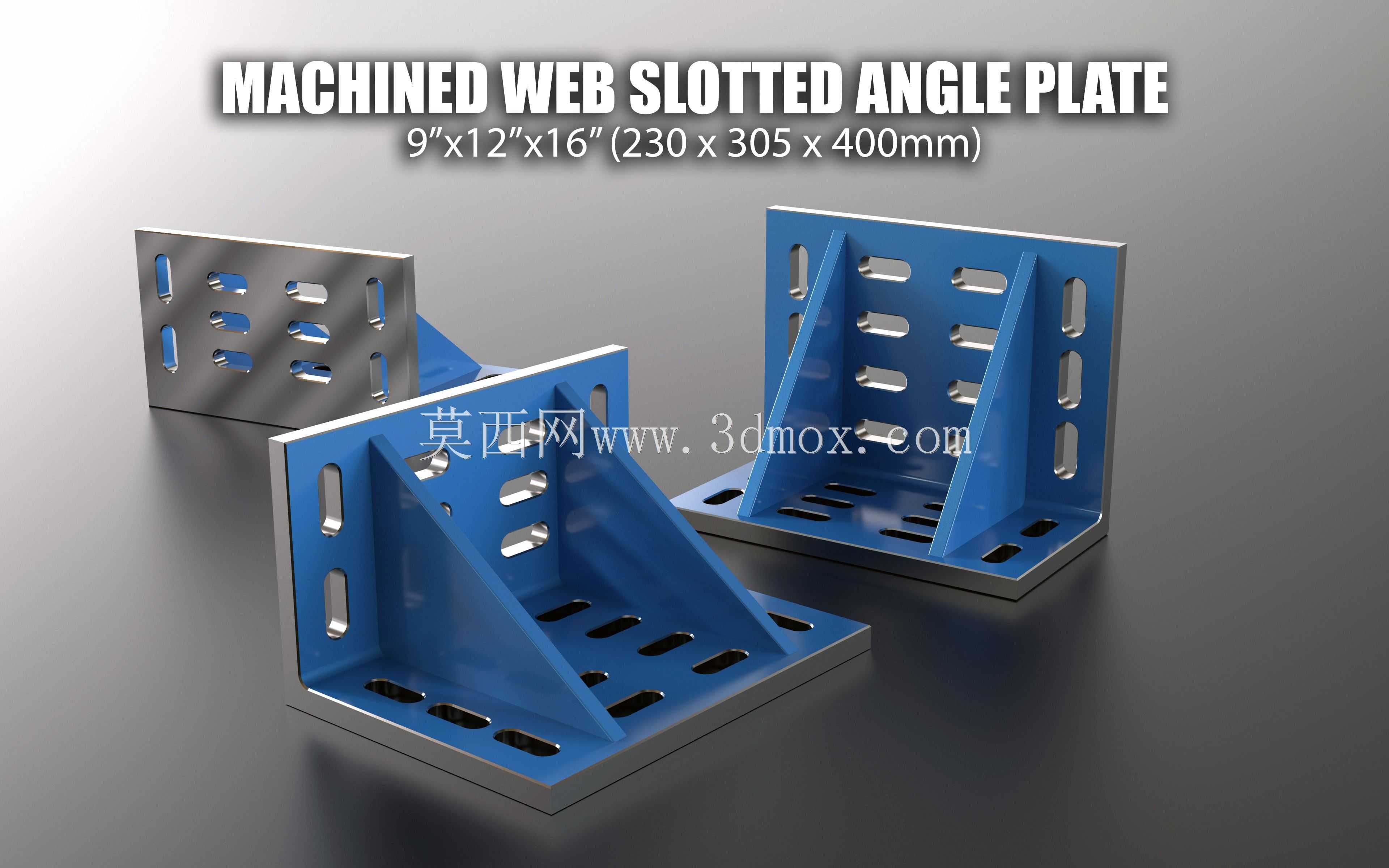

　　尺寸边界上这款角板的三个安装方向尺寸为230mm×305mm×400mm，这个尺寸段刚好适配中小型立式加工中心、普通铣床的工作台行程，既可以装夹长度300mm以内的中小型板类、块类零件，也可以两个角板配合使用，支撑更长的轴类、型材类零件完成侧面孔、侧面槽的加工。立面上的长槽间距是按通用装夹模数设计的，不管是装夹方形毛坯还是异形铸件，都能找到对应的锁紧点位，不需要额外加装过渡垫块。日常使用时，这类角板除了作为垂直定位基准，还可以配合正弦规完成带角度零件的斜度加工，也能作为检测工装，用来检测焊接件、机加工件的垂直度误差，替代部分直角尺的大尺寸检测场景。

　　很多车间在自制这类角板时，往往会忽略基面的倒角和槽口的去毛刺处理，这款结构在所有槽口边缘、板件外缘都做了小尺寸倒角，既避免装夹时划伤操作人员的手部，也能防止工件靠上基准面时被毛刺垫起，影响定位精度。加强腹板和两个基面的连接位置做了圆弧过渡，避免直角连接处的应力集中，就算承受较大的装夹压紧力，也不会出现连接处开裂的问题。和可调式角度工装相比，这种固定直角的角板没有活动连接部件，不存在间隙累积误差，装夹后的重复定位精度更高，非常适合批量零件的加工定位，不需要每次装夹都重新校准角度，只要首次安装时把角板的基面和机床X轴、Y轴的平行度找正，后续批量加工时直接装夹工件即可，能有效降低批量加工的尺寸离散性。在钻床工序中，这类角板也常用来装夹需要钻侧面径向孔的轴类零件，配合V型块使用时，能快速完成轴类零件的径向孔定位，不需要复杂的专用夹具，对于多品种小批量的加工场景，这种通用工装的适配性远高于专用夹具，能大幅降低工装制作的成本，缩短生产准备周期。
