机加工组合式固定角度靠块结构设计

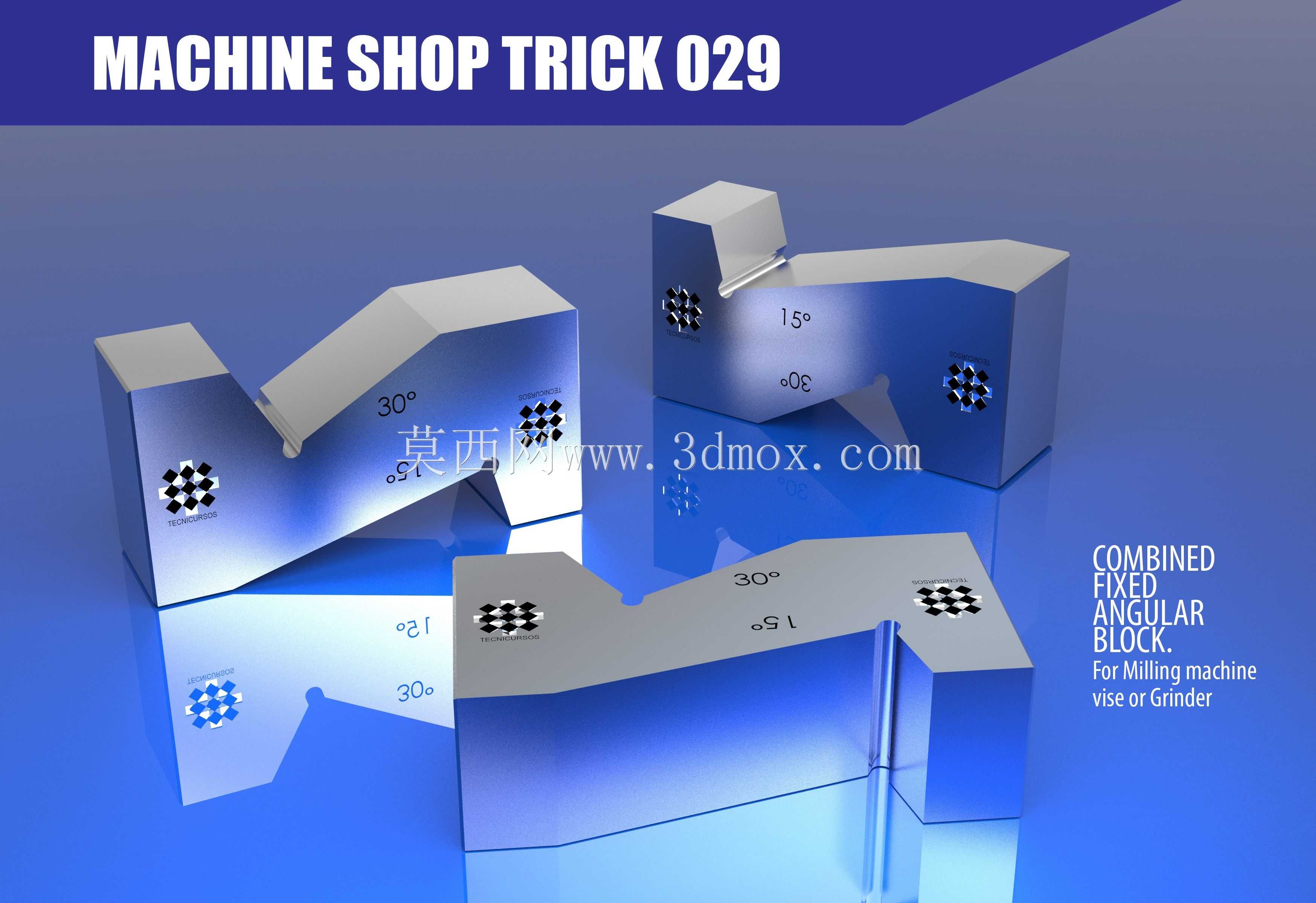

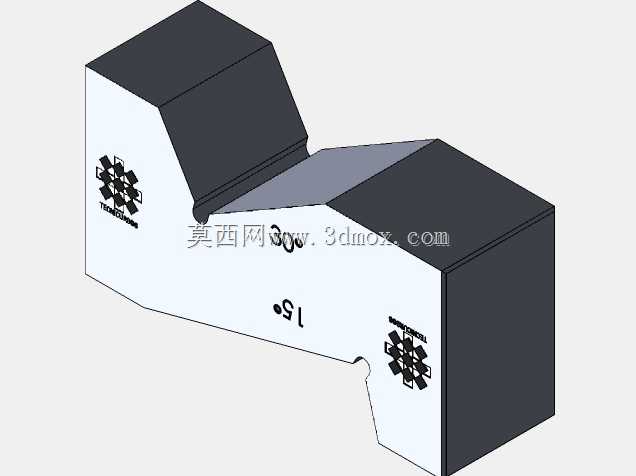

　　在日常机加工场景里，但凡涉及固定角度的斜面铣削、平面磨床角度加工，操作人员往往需要反复调整正弦台、垫规，反复打表校准角度，小批量多批次重复加工同角度工件时，反复校准的辅助时间占比甚至会超过实际切削时间，尤其在普通铣床、平面磨床没有配置数控转台的工况下，角度校准的误差累积也容易导致批量工件角度超差。这套组合式固定角度靠块，就是针对这类高频固定角度加工场景设计的定位工装，直接替代反复调整的正弦台与垫规组合，装夹后无需反复校准即可直接开展加工。整套靠块整合了15度、30度两类机加工最常用的固定角度，采用分体组合式结构，可根据加工需求单独使用单块角度块，也可拼接组合实现复合角度的定位支撑，相比单块式角度规，组合结构的收纳占用空间更小，

　　单块重量更轻，操作人员在虎钳上装夹调整时更省力。靠块的定位基准面采用全平面磨削加工，平面度控制在0.005mm以内，角度面与基准面的角度公差控制在±0.02度，完全满足普通铣削、磨削加工的定位精度要求，若有更高精度的加工需求，也可在基础加工完成后，通过正弦棒配合研磨膏对角度面进行微量研修，进一步提升角度精度。设计时特意将靠块的工作高度控制在普通机用虎钳的钳口夹持范围内，单块靠块的基准边长度适配多数100mm、125mm钳口的虎钳安装空间，装夹时直接将靠块基准面贴紧虎钳固定钳口，工件靠紧角度面即可完成定位，无需额外制作复杂的专用夹具，对于维修车间、小批量加工车间来说，不需要针对每一种固定角度工件单独制作工装，

　　一套靠块即可覆盖多数常规角度的加工需求。材质选择上预留了充分的工艺调整空间，日常低频次使用可采用45号钢调质处理，硬度达到HB220-250即可满足基础耐磨需求；若使用频次较高，可采用A2空冷钢制作，淬火后硬度可达HRC58-62，工作面耐磨性能优异，长期使用也不会因为工件挤压、钳口夹持出现工作面凹陷、角度变形的问题。靠块的非工作边做了C2倒角处理，既可以避免操作人员装夹时被锐边划伤，也能避免靠块边角磕碰虎钳导轨、工作台面造成损伤，同时倒角结构也能让靠块贴紧钳口时，避开钳口根部的清角缝隙，保证基准面完全贴合，不会因为根部干涉导致定位角度出现偏差。在平面磨床加工小角度斜面时，这类固定角度靠块的优势更为明显，

　　磨床工作台的角度调整范围有限，小角度加工时往往需要垫高精度垫规，垫规的组合误差、夹持松动都容易导致角度超差，直接将靠块吸附在磨床磁力工作台上，工件靠紧角度面即可直接开展磨削，不需要反复调整工作台角度，尤其适合加工小型冲头、模具镶件上的固定角度斜面，加工效率提升明显。在普通立式铣床上加工工件倒角、斜面时，若采用扳动主轴头的方式调整角度，不仅校准时间长，主轴扳角度后的刚性也会有所下降，切削参数需要大幅降低，采用靠块定位工件保持水平，主轴垂直进给即可加工出对应角度的斜面，主轴保持垂直状态的刚性更好，可采用更大的切削参数，加工效率与表面质量都更稳定。靠块的各个工作面没有设计多余的凹槽、镂空结构，整体为实心结构，一方面是保证长期使用的尺寸稳定性，不会因为应力释放导致角度变形，另一方面也方便日常使用后的清理，加工产生的铁屑、磨削渣不会卡在结构缝隙里，维护起来更简单，每次使用后只需用布擦净工作面，涂抹少量防锈油即可长期存放。针对小尺寸工件的加工，靠块的角度面宽度预留了足够的支撑范围，即使是宽度仅十几毫米的小零件，靠紧后也有足够的支撑面积，不会出现工件倾斜、装夹不稳的问题，若加工大尺寸工件，也可将两块同角度靠块并排布置，支撑长度可覆盖300mm以内的工件，满足多数常规尺寸零件的加工定位需求。
