手动丝锥垂直敲击启动辅助工装结构

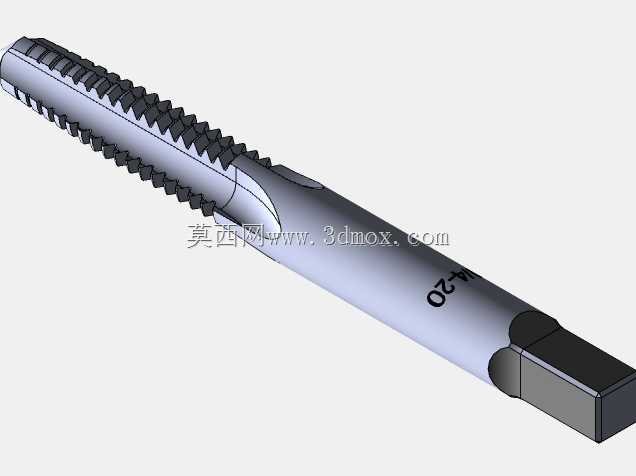

　　在常规机械加工车间的日常修配、单件小批量生产场景中，手动攻丝是极为常见的工序，尤其是针对设备现场维修、非标零件配做、小批量试制件的螺纹加工，无法依赖机床攻丝设备时，手动攻丝的垂直度、初始螺纹牙型成型质量，直接决定了螺纹副的配合精度与连接可靠性。很多一线操作工人都遇到过这类问题：手动起攻时丝锥无法保证与工件端面垂直，初始几牙一旦歪斜，后续继续施力就会出现螺纹牙型崩损、丝锥折断、螺纹孔轴线偏斜的问题，轻则导致零件报废，重则折断的丝锥残留在工件内需要额外工序取出，大幅拖慢生产节奏。这套辅助工装的核心作用，就是解决手动起攻阶段的垂直导向与初始敲击启动的问题，不需要额外配套动力源，完全适配车间现场的手动操作场景。从功能逻辑上看，

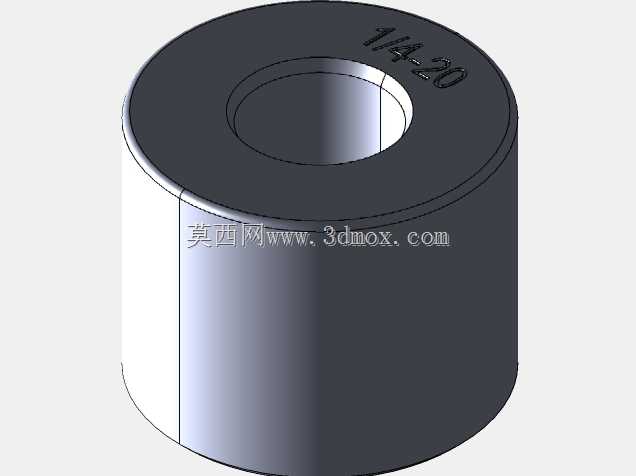

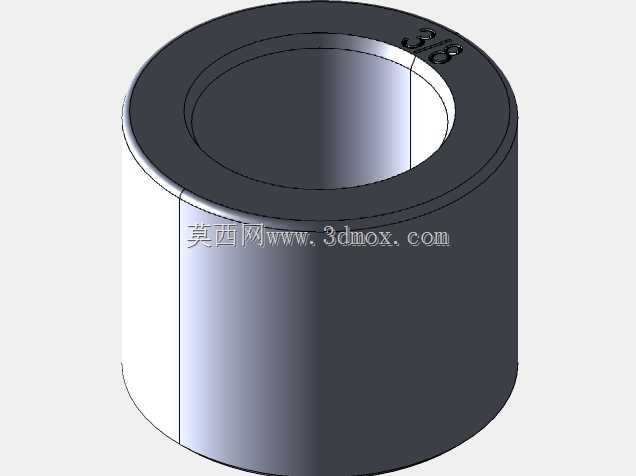

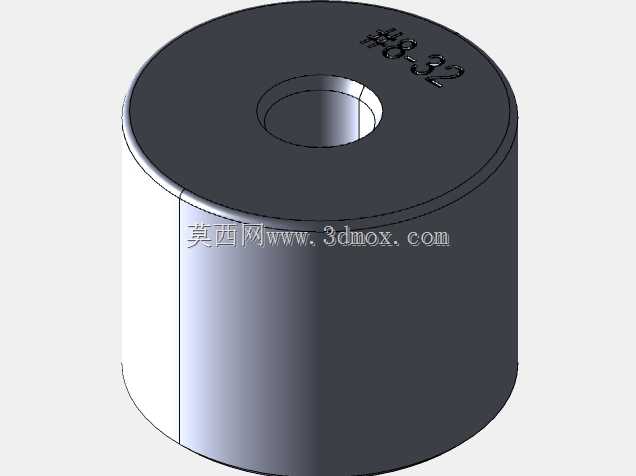

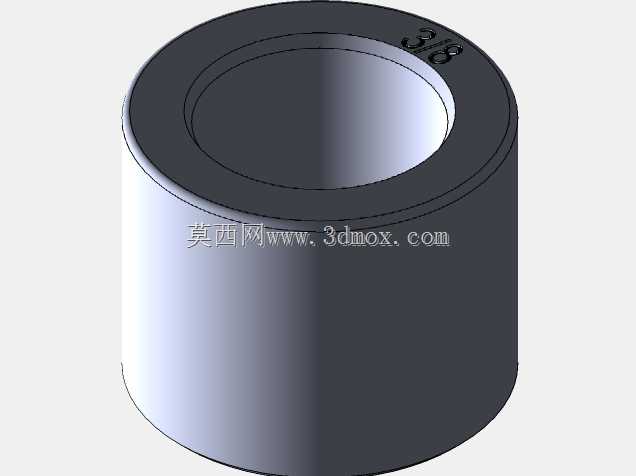

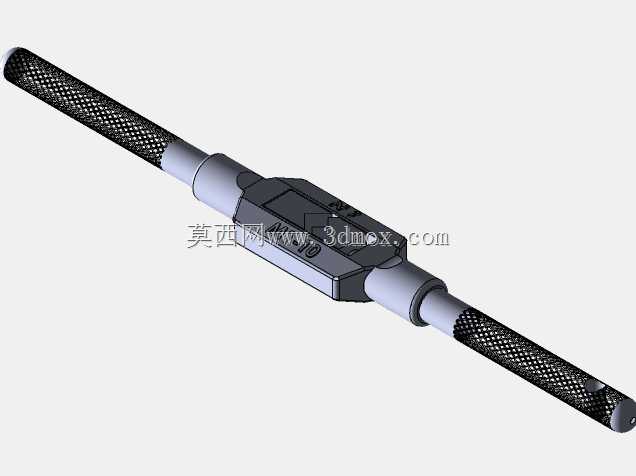

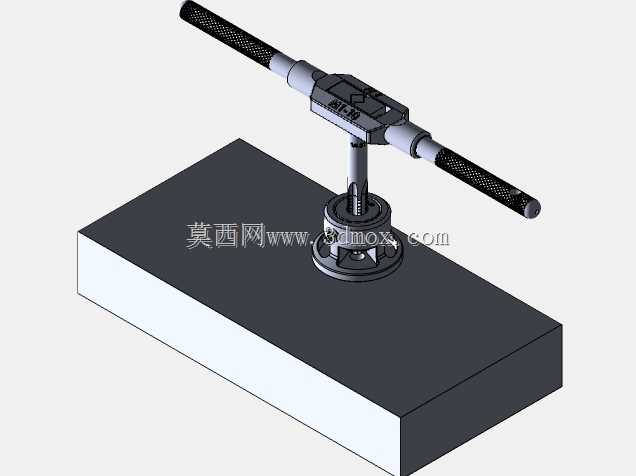

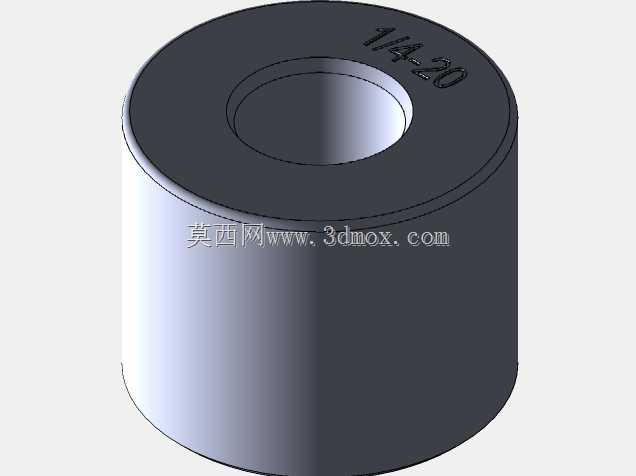

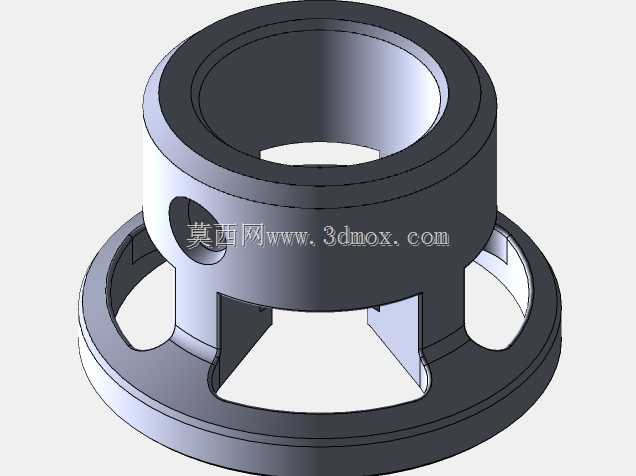

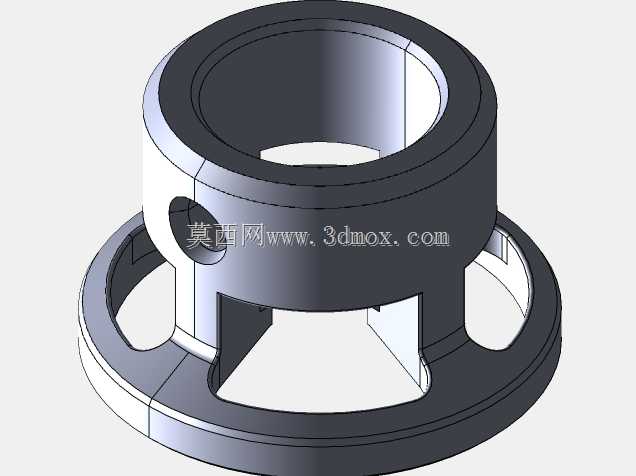

　　工装主体设置有可适配不同规格丝锥的夹持套腔，配套的多规格衬套可以覆盖常用的公制粗牙、细牙丝锥尺寸，操作时左手握持工装的握持杯体，将工装下端的定位端面贴合在工件待攻丝孔的端面上，依靠工装本体的导向孔保证丝锥轴线与工件端面的垂直精度，此时不需要额外扶持丝锥找正，直接用丝锥扳手向下施加按压力，顺时针转动扳手完成初始切入，当遇到硬度偏高的工件材质、或者螺纹底孔加工余量偏紧的情况，可以轻轻敲击扳手尾部施加轴向冲击力，帮助丝锥初始切削刃顺利切入工件表层，待初始3到4牙完全成型、丝锥已经具备自导向能力后，就可以移除该辅助工装，直接用常规丝锥扳手完成后续全深度的攻丝作业，不需要全程带着工装操作，不会干涉正常的攻丝排屑与转动动作。在设计思路上，

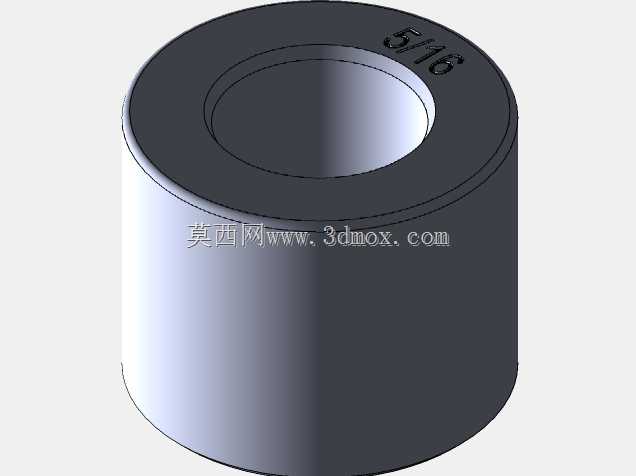

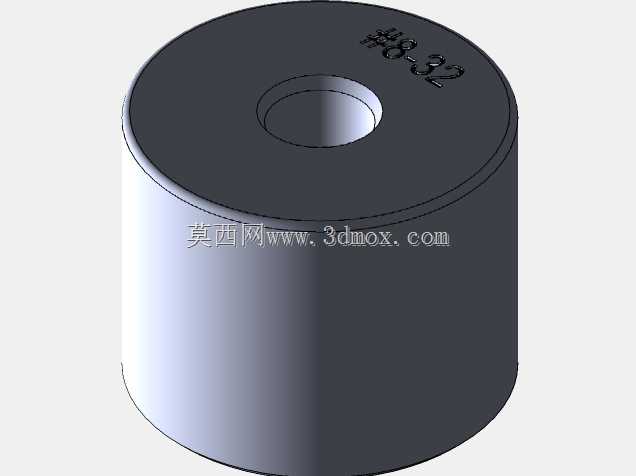

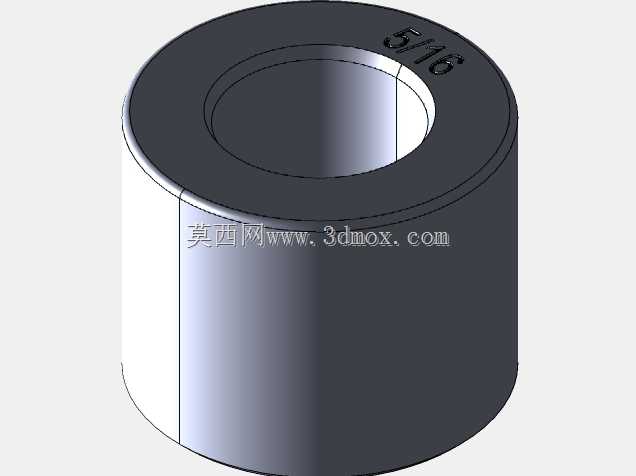

　　这套工装没有采用复杂的导向柱、锁紧结构，而是优先考虑车间现场的操作便捷性与抗造性，主体握持部分采用大直径的杯状结构，握持时手掌可以完全包覆施力，不需要刻意对准就能自然保持工装端面与工件表面的贴合，下端的定位端面做了平面度研磨处理，与内部的丝锥导向孔保持严格的垂直度公差，控制在0.02mm以内，保证导向精度不会因为工装本身的形位公差出现偏差；配套的衬套采用快换式结构，不需要额外工具就能更换不同内径的衬套，适配M3到M16范围内的常用手动丝锥，覆盖车间绝大多数手动攻丝的规格需求。从安装与使用的边界尺寸来看，工装整体外径控制在80mm以内，总高度不超过120mm，即使是在狭窄的设备维修空间、零件内腔、靠近夹具侧壁的位置，也能顺利放置操作，

　　不会因为工装尺寸过大出现干涉；衬套与丝锥的配合间隙控制在0.05mm以内，既保证丝锥可以顺畅滑动，又不会因为间隙过大导致导向歪斜，工装下端的定位面没有设置突出的定位销，完全依靠端面贴合找正，不管是平面、还是台阶面附近的螺纹孔，只要孔周有直径20mm以上的平整贴合面，就能正常使用，不需要工件额外加工定位结构。实际使用中，这套工装可以大幅降低新手操作手动攻丝的废品率，即使是从业时间不长的学徒工，借助这套工装的导向，也能加工出垂直度合格的初始螺纹牙型，避免因为起攻歪斜导致的丝锥折断问题；对于经验丰富的老钳工来说，也能减少起攻阶段反复找正垂直度的时间，尤其是在加工不锈钢、调质钢这类切削阻力大的材质时，初始阶段的轴向敲击力可以通过工装均匀传递到丝锥轴线方向，不会因为侧向分力导致丝锥崩刃。工装本身没有易损的电子元件、弹簧结构，主体采用45号钢调质处理，衬套采用轴承钢淬火，日常使用中只需要定期清理导向孔内的铁屑、涂抹少量防锈油即可，不需要复杂的维护，完全适配车间多油、多铁屑的作业环境，不管是钳工作台工位、还是设备维修现场、装配班组的配钻配攻作业，都能快速投入使用。
