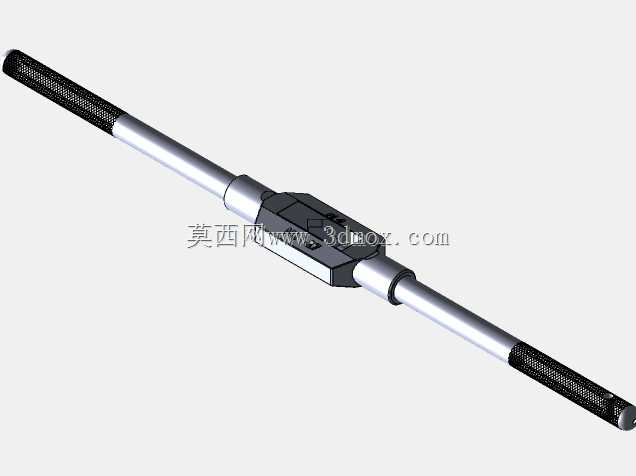

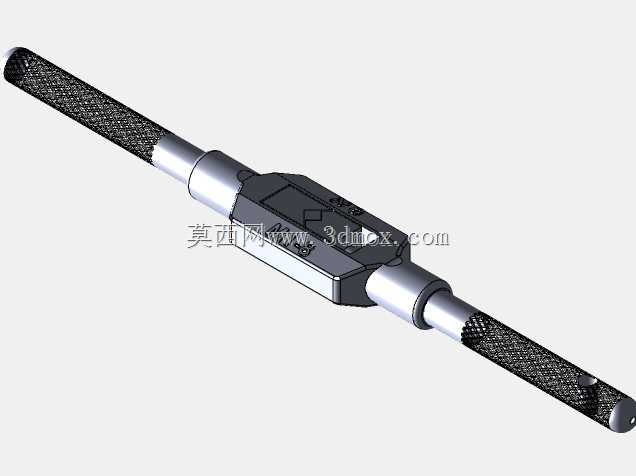

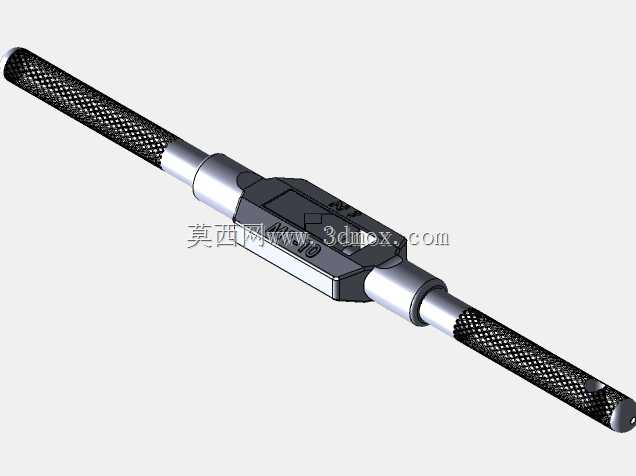

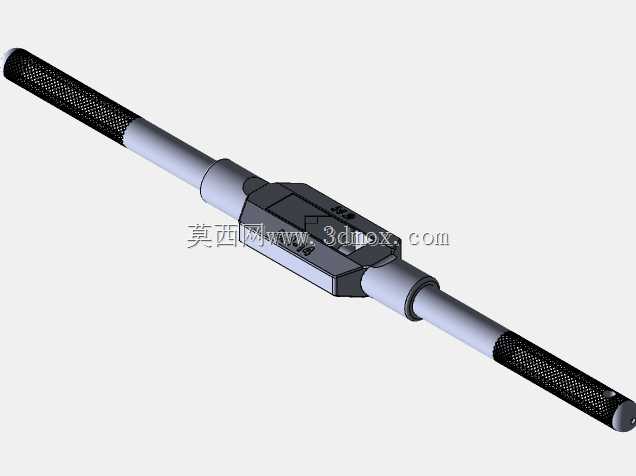

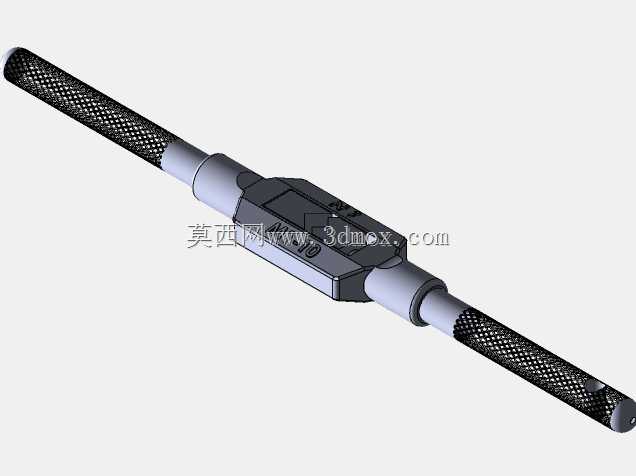

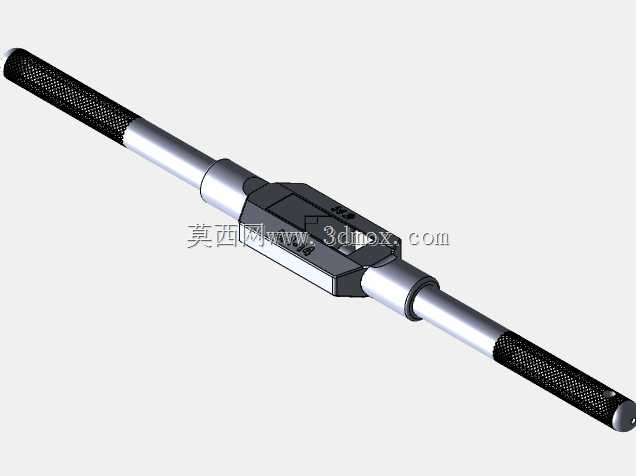

可调节式手动丝锥扳手结构设计

　　在机械装配、五金维修、小批量零件加工场景中，手动攻丝是内螺纹加工的常见工序，尤其是针对现场维修、单件试制、无法使用机攻设备的狭窄操作空间，手动丝锥扳手是攻丝作业的核心配套工装。这款可调节手动丝锥扳手，核心设计目标是覆盖多规格丝锥的装夹需求，解决传统固定尺寸扳手适配性差、需要频繁更换工具的痛点。

　　从功能特性来看，该扳手采用可调式夹头结构，通过调节锁紧机构的开合范围，可装夹不同柄径的手用丝锥，覆盖常用的公制粗牙、细牙丝锥规格，夹头内部做了防滑齿纹处理，攻丝过程中可避免丝锥打滑、转动偏移的问题，减少丝锥崩断、螺纹攻歪的不良率。扳手的握持部分做了加长力臂设计，根据攻丝扭矩需求优化了力臂长度，既保证攻丝时能施加足够的旋转扭矩，又不会因为力臂过长导致操作时施力过大折断小规格丝锥，力臂两端的握持位做了圆弧过渡处理，长时间手动操作时可减少硌手感，降低作业疲劳度。

　　设计过程中，首先考虑的是装夹同轴度问题，夹头的定心结构采用对称式锁紧设计，保证丝锥装入后与扳手旋转中心保持同轴，攻丝时不会出现丝锥摆动，避免攻出的内螺纹出现牙型歪斜、螺距不均的问题。其次是调节机构的可靠性，调节锁紧件采用梯形螺纹传动，锁紧后具备自锁特性，攻丝过程中不会因为反向退锥、受力震动出现夹头松动的情况，调节行程经过精准计算，可覆盖从M3到M12的常用手用丝锥柄径范围，无需额外更换夹头配件。

　　从外形尺寸与安装边界来看，扳手整体长度适配成年人手部操作范围，闭合状态下整体宽度控制在合理区间，可在深度150mm以内的沉孔、狭窄装配空间内完成攻丝作业，不会因为整体尺寸过大干涉周边零件。夹头的最大开合尺寸对应最大规格丝锥的方柄尺寸，最小开合尺寸适配小规格丝锥，整体结构没有突出的尖锐棱角，操作时不会刮伤工件表面或者划伤操作人员手部。

　　在实际应用中，这款扳手可用于设备维修现场的螺纹修复、五金加工的单件小批量攻丝、水暖安装的管路螺纹加工、教学实训的手动攻丝实操等场景，相比固定式丝锥扳手，减少了工具携带数量，尤其适合上门维修、户外作业等工具携带不便的场景。结构设计上充分考虑了手动操作的受力特点，力臂的受力点做了加强处理，长期施加扭矩不会出现变形、断裂的问题，夹头的锁紧接触面做了淬火硬化处理，耐磨性能优异，长期装夹拆卸丝锥不会出现磨损打滑的情况。

　　攻丝作业时，操作人员只需根据丝锥柄部方榫尺寸调节夹头开合度，将丝锥方榫卡入夹头定位槽后锁紧调节机构，即可保持丝锥与工件螺纹底孔垂直，匀速转动扳手完成攻丝，退锥时反向转动即可带出丝锥，整个操作过程无需额外辅助工具，调节便捷，装夹稳固。针对不同材质的工件攻丝，可通过握持力臂的位置调整施加的扭矩大小，加工铝件、铜件等软质材料时，握持靠近夹头的位置减小扭矩，避免丝锥攻入过深损坏牙型；加工钢件、铸铁等硬质材料时，握持力臂末端增大扭矩，保证攻丝过程顺畅，不会出现丝锥卡滞的问题。
