带底开口结构的美容用塑料瓶三维设计

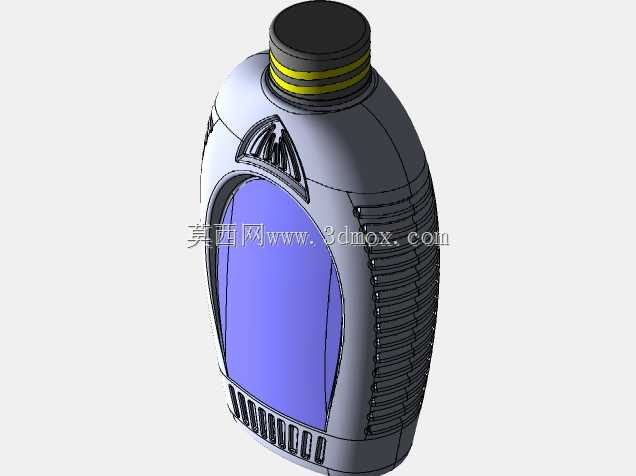

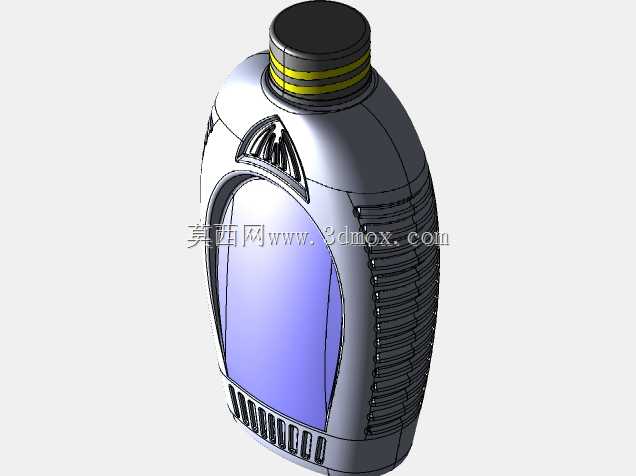

　　造成不必要的内容物浪费，这款结构特意在瓶底预留了可控开口，就是为了解决这两个核心痛点。设计思路上没有做夸张的异形外观，整体沿用圆柱类瓶身的主流轮廓，保证和现有市面上的瓶盖、泵头配件的通用性，瓶身壁厚做了梯度设计，靠近瓶口的位置壁厚稍厚，保证和瓶盖旋合的时候有足够的结构强度，不会因为旋紧力矩过大导致瓶口开裂，瓶身中段壁厚均匀，保证吹塑或者注塑成型的时候不会出现缩痕、壁厚不均的问题，瓶底位置除了预留开口，还做了一圈加强筋，既抵消开口带来的结构强度下降，也能保证瓶体放置在平面上的时候有足够的支撑稳定性，不会因为底部开口导致放置倾斜。关于外形尺寸和安装边界，整体瓶身高度控制在150mm区间，最大外径65mm，瓶口采用标准的28mm牙口结构，日常接触的美容类液态产品包装容器，很多时候会因为底部结构的设计缺陷，导致灌装、使用环节出现各类实际问题，这次做的这款带底开口的瓶体结构，就是针对这类场景做的优化设计。先从实际应用场景说起，这类瓶体主要面向美容护肤类液态、膏霜类产品的分装与盛装，既可以作为终端零售的成品包装，也能作为生产线中转的分装容器，适配日化灌装线的常规工位夹持尺寸，不需要对现有灌装工装做大幅调整就能直接上线使用。很多结构工程师在做瓶类建模的时候，习惯直接调用标准瓶体库的特征，忽略实际生产和使用中的细节问题，比如常规闭口瓶底在灌装高粘度膏体的时候，很容易在底部形成封闭气腔，导致灌装量不准，后期用户使用时，残留的膏体堆积在瓶底凹陷处无法完全挤出，

　　适配市面上绝大多数的旋盖、按压泵头、喷雾头等通用配件，不需要单独开模做配套瓶盖，能大幅降低后续的配套采购成本。瓶底的开口尺寸控制在8mm，平时使用的时候可以配套专用的密封底塞封堵，密封塞和瓶底采用过盈配合加密封凸缘的结构，保证正常放置、倾倒的时候不会出现漏液问题，当需要清理瓶内残留、或者做特殊灌装工艺的时候，可以直接撬开底塞，从底部完成灌装或者清洁操作。之前有同行在做类似底开结构的时候，直接在平底上切出开口，没有做位置偏移，导致密封塞安装之后，瓶体放置的时候密封塞直接和接触面摩擦，时间长了容易出现磨损漏液的问题，这次建模的时候特意把底开口位置沿Y轴方向做了1.2mm的上移，同时在瓶底最外圈做了1.5mm高度的支撑凸边，

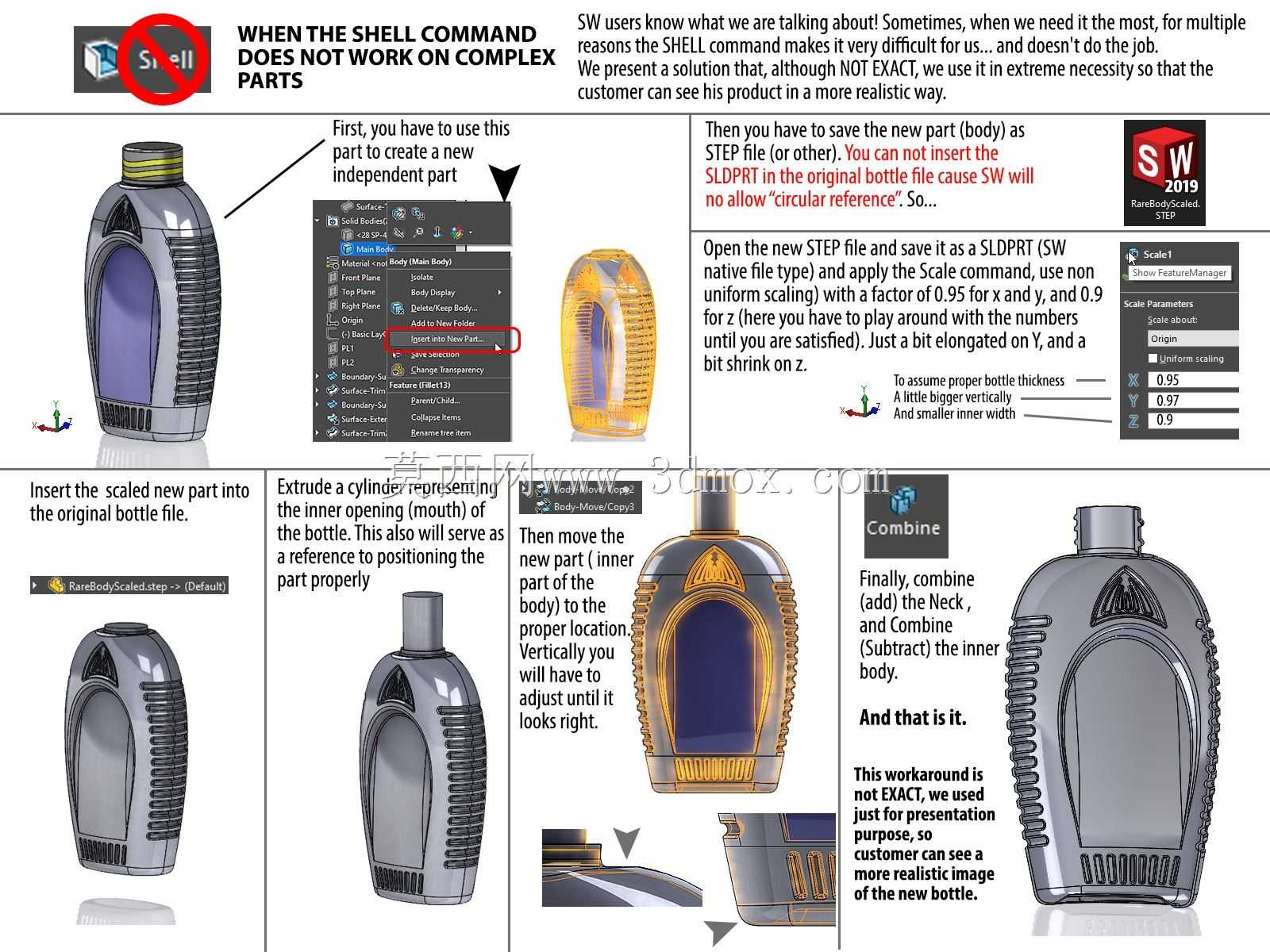

　　这样密封塞安装之后，底部的支撑凸边直接接触放置平面，密封塞完全处于悬空状态，不会和接触面产生摩擦，彻底解决了长期放置磨损漏液的隐患。另外在瓶身和瓶底的过渡位置，做了R5的圆角过渡，避免应力集中导致的瓶体受外力冲击时开裂的问题，瓶身表面预留了0.2mm的标签贴附平面，保证后续贴标的时候标签不会因为曲面弧度出现翘边、褶皱的问题。从建模的细节来说，整个瓶体的所有拔模角度都控制在1.5度，不管是采用注塑工艺生产厚壁瓶，还是采用吹塑工艺生产薄壁瓶，都能顺利脱模，不会出现脱模拉伤的问题，所有的棱边位置都做了最小R0.3的圆角处理，避免生产过程中出现锐边划伤操作人员，也能减少用户使用时的磕碰不适感。很多人觉得瓶类结构是很简单的建模，

　　实际上要兼顾生产、灌装、运输、使用全流程的需求，每一个尺寸的偏移、每一个圆角的大小、每一处壁厚的变化，都要对应实际场景的问题解决，比如这次底开口的上移距离，不是随便定的数值，是经过多次模拟放置状态、密封塞压缩量测试之后确定的，上移距离太小，还是会出现密封塞接触平面的问题，上移距离太大，会导致瓶底内部的凹陷过深，内容物残留的问题反而会更严重，1.2mm的偏移量刚好能平衡两个需求，既保证密封塞不接触放置面，也不会让瓶底内部形成过深的残留凹陷。另外瓶身的加强筋位置，没有做在瓶身外表面影响外观，而是做在瓶底的内侧，从外部看整个瓶体外观简洁流畅，不会因为加强筋的存在影响外观质感，也不会给贴标造成干扰。从结构强度的仿真结果来看，这款瓶体在承受1.2m高度自由跌落至水泥地面的工况下，瓶身、瓶口、瓶底位置的应力都远低于常用PET、PP塑料的屈服强度，不会出现开裂、漏液的问题，完全满足日化产品包装的运输跌落要求。在灌装适配性上，底部开口的存在可以让高粘度膏体灌装的时候，瓶内的空气从底部开口顺利排出，不会因为空气封闭在瓶内导致膏体灌装时反喷、灌装量不足的问题，灌装完成之后压入密封底塞即可完成密封，相比传统的从瓶口灌装高粘度物料的方式，灌装效率能提升30%左右，也能减少物料挂壁造成的浪费。
