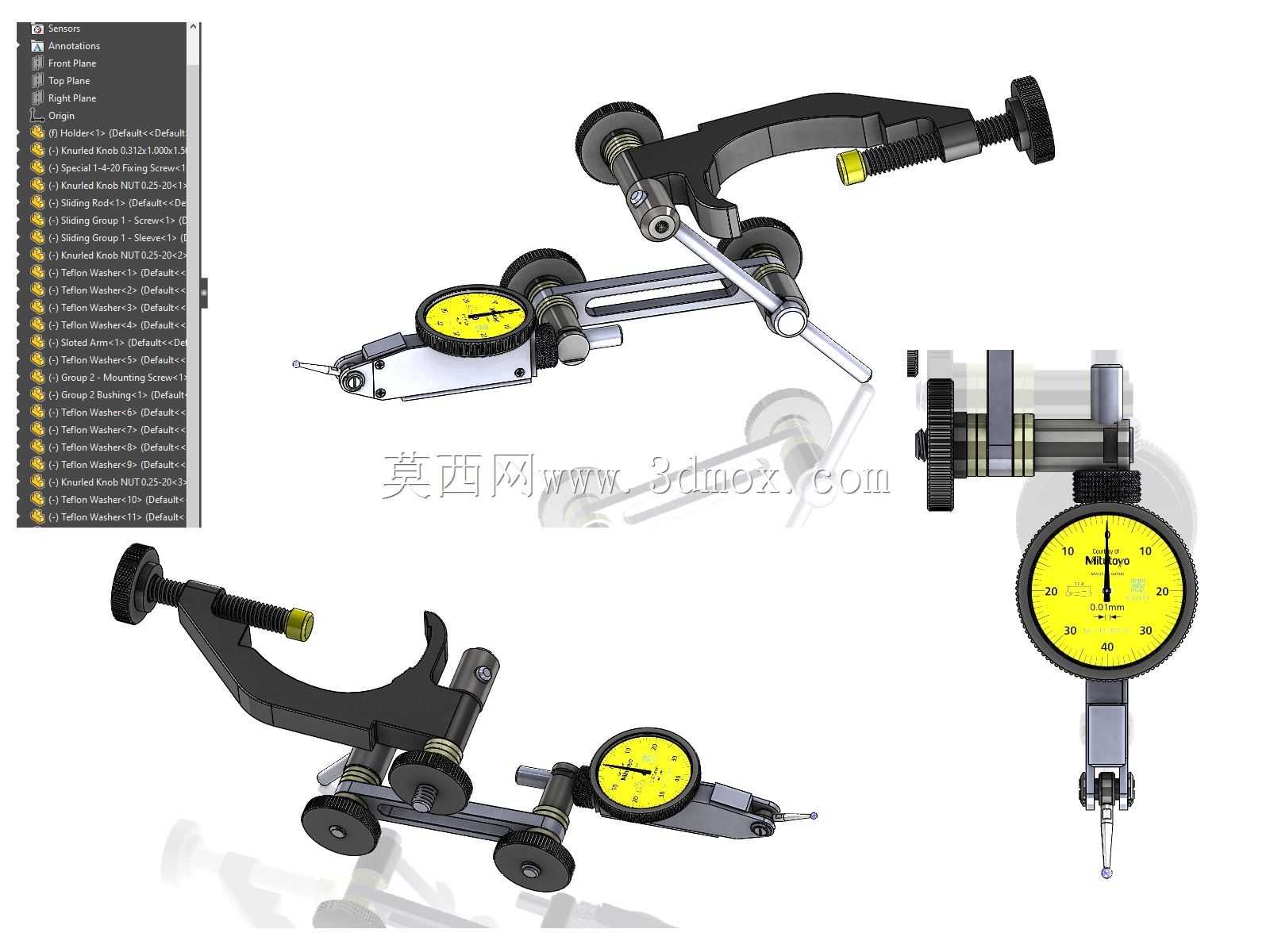

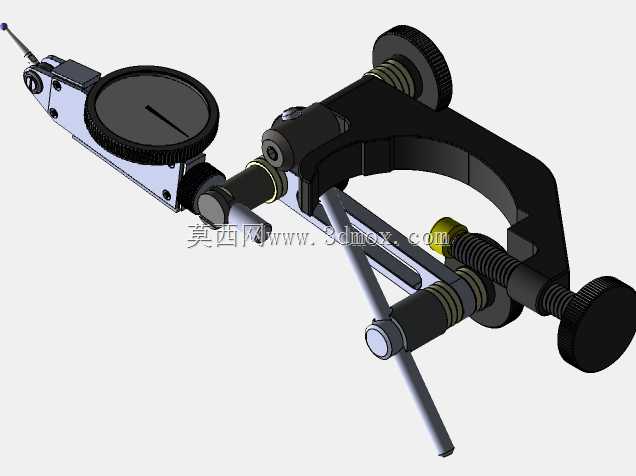

车间用刻度盘测试指示器配套安装支架

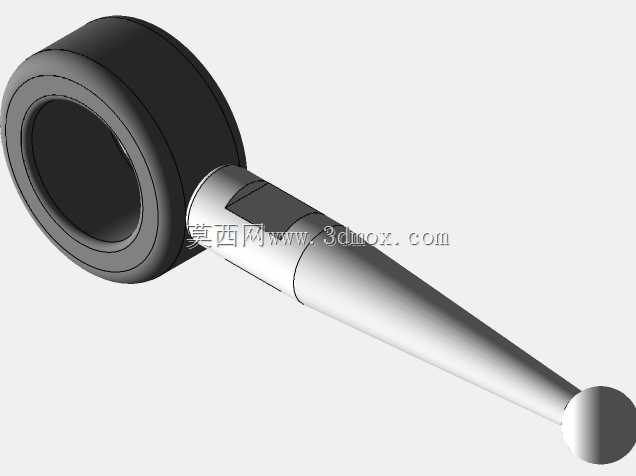

　　在机械加工车间的日常检测、设备调校环节里，这类配套刻度盘测试指示器的支架，是一线操作和质检工位上出镜率极高的辅助构件，很多人容易把它和通用表架混为一谈，但实际从适配场景到结构逻辑，它的设计针对性要明确得多。先从实际使用场景说，它最常出现的位置，是普通车床、铣床的工位旁，或是小型零部件尺寸抽检的台架上，主要用来固定刻度盘式测试指示器，完成工件装夹后的同轴度找正、进给刻度校准、小行程位移偏差检测这类工作，不像万向磁力表架那样需要依赖导磁安装面，它自身的结构可以直接通过底部的安装孔锁在工作台面、设备导轨侧的预留螺孔位上，在没有平整导磁面的工装台、铝型材工作架上也能稳定固定，适配性比常规表架更广。

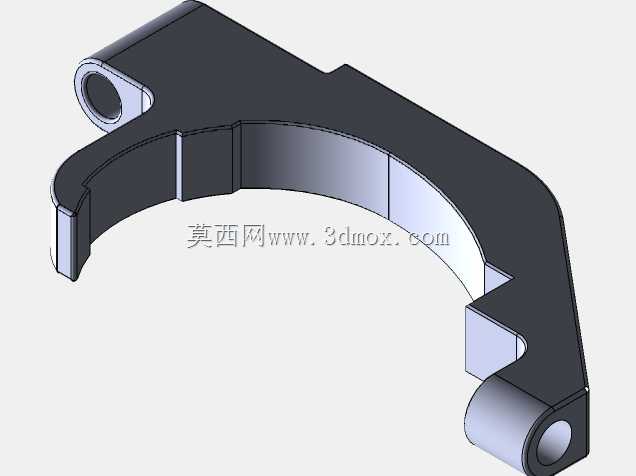

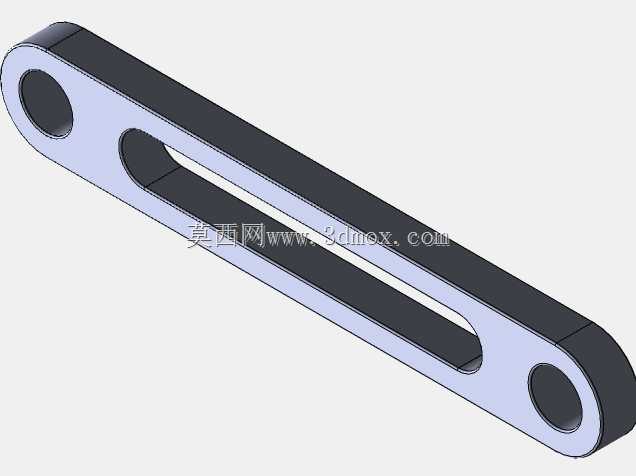

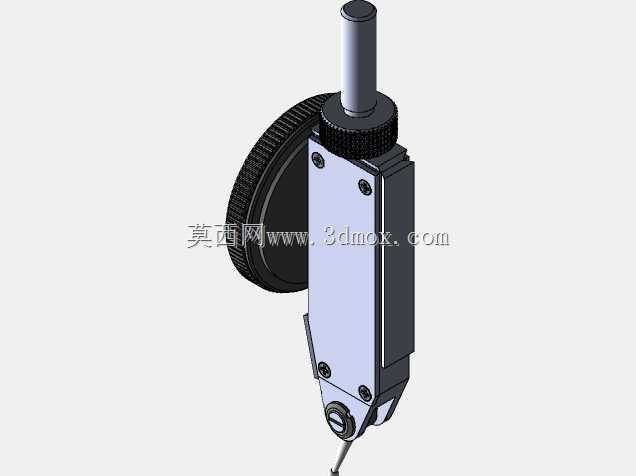

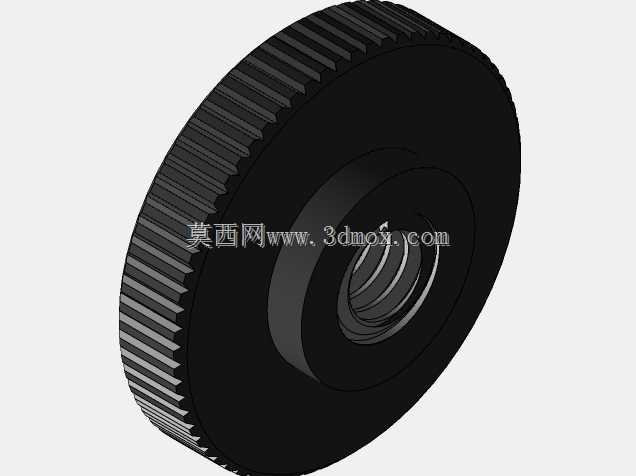

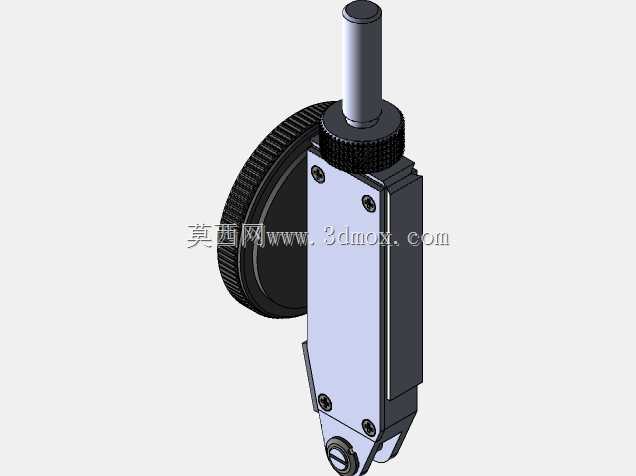

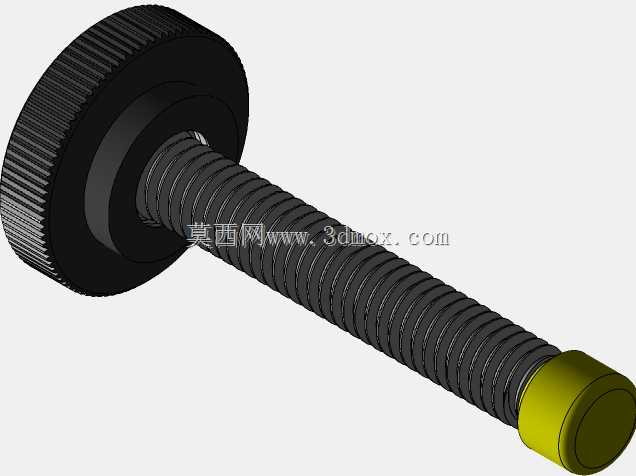

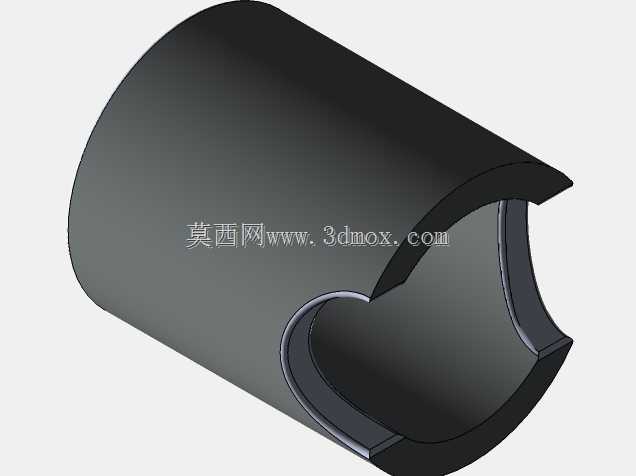

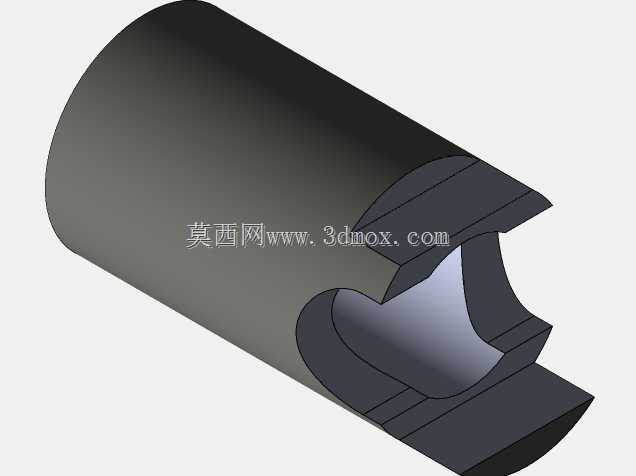

　　从功能特性上拆解，这个支架的结构做了明确的功能分区：底部是平直的安装基准面，上面开有两个对称的长圆形安装孔，孔位做了沉台设计，锁紧螺栓的头部可以完全沉入沉台内，不会突出基准面影响安装贴合度，长圆孔的设计预留了±8mm的位置调整余量，安装时不需要完全对准预设螺孔的中心位置，就能微调支架的前后、左右位置，让指示器的测头刚好对准待检测的工件表面，这点在多品种小批量的加工场景里非常实用，不用每次更换检测工件就重新打孔调整安装位。支架的上部是和指示器连接的夹持段，做了和指示器安装柄匹配的半圆夹持槽，槽面做了细滚花纹理，锁紧后不会出现指示器转动、滑移的问题，夹持槽的中心高度经过校准，和车间常用的刻度盘测试指示器安装后，测头的初始伸出量刚好处于最佳量程区间，不会出现测头顶死、或是伸出量不足导致超量程的问题。

　　设计思路上，这个支架没有做多余的可调关节，整体是一体式的铣削成型结构，很多人会觉得多关节的表架调整更灵活，但在高频次的固定工位检测场景里，多关节结构长期使用后会出现关节锁紧失效、支架下垂偏移的问题，反而会导致检测数据不准。一体式结构的刚性更强，检测时指示器不会因为测头接触工件产生的反作用力出现支架形变，检测数据的重复精度能控制在0.01mm以内，完全满足普通机加工的检测精度要求。支架的转角位置都做了R3的圆角过渡，没有尖锐的棱角，避免车间操作时工人磕碰划伤，表面做了发黑处理，在车间多切削液、多油污的环境里不容易生锈，日常维护只需要擦除表面油污即可，不需要额外做防锈处理。

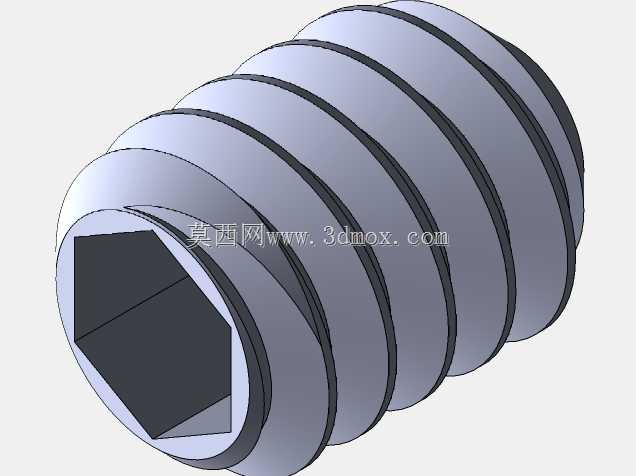

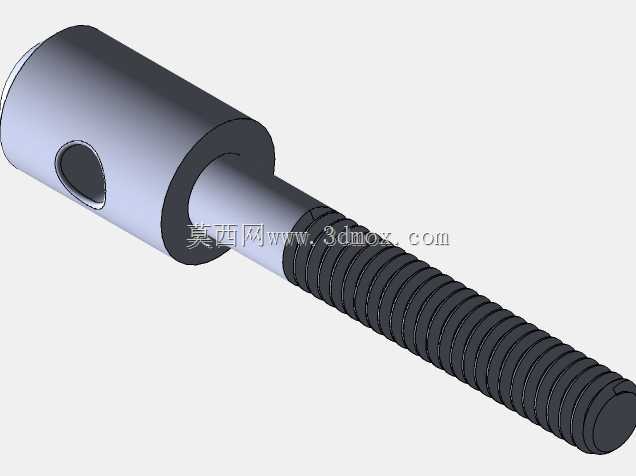

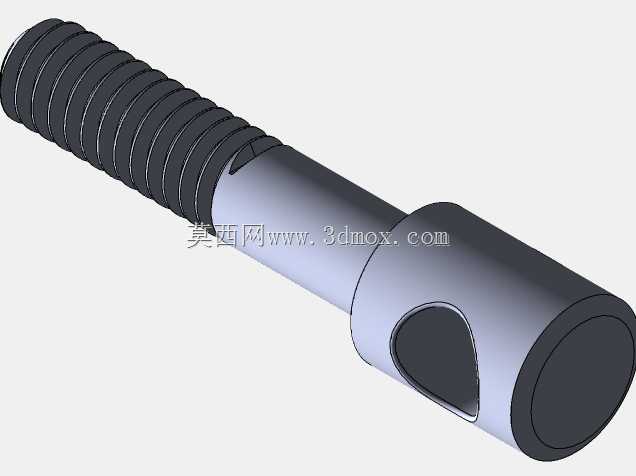

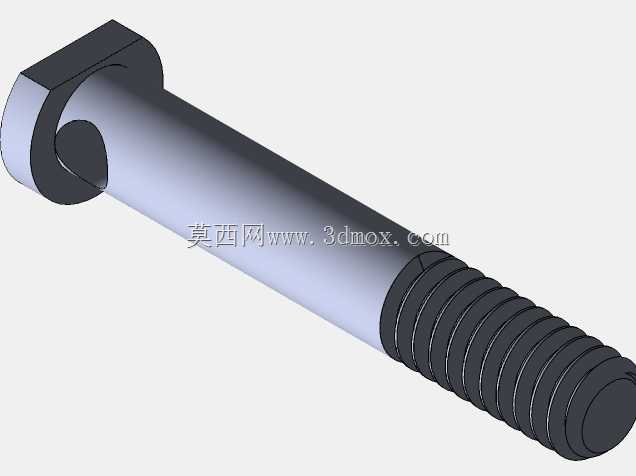

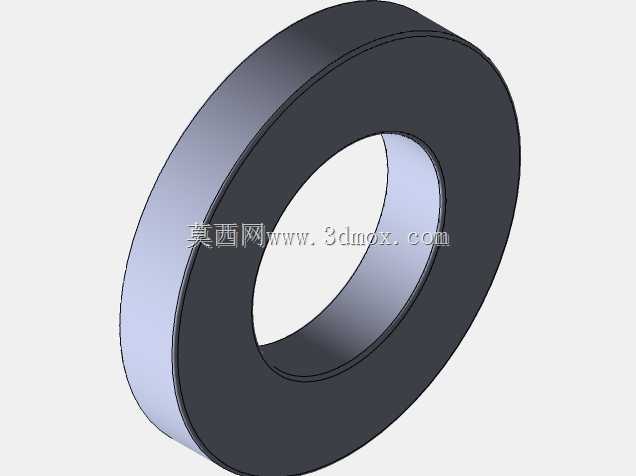

　　再说到安装边界和尺寸配合，支架的整体安装底面长度是120mm，宽度是45mm，安装时只要预留出130mm×55mm的平整安装面，就能完成固定，不会占用过多的工作台操作空间。支架的总高度是85mm，安装后指示器的测头中心距离安装面的高度是72mm，刚好适配车间常用的直径200mm以内的轴类零件、高度100mm以内的盘类零件的检测需求，如果需要检测更高的工件，也可以在支架底部增加等高垫铁调整高度，因为支架的基准面是精加工平面，垫铁只要保证上下平面平行度，就不会影响检测精度。夹持段的夹持孔径是8mm，除了适配配套的刻度盘测试指示器，也可以夹持同直径的杠杆表测头、小型位移传感器，拓展使用场景。在实际使用中，这个支架不需要搭配其他复杂附件，只需要两个M6的内六角螺栓就能完成固定，拆装一次只需要不到两分钟，在需要频繁切换检测工位的车间里，这种快装、高刚性的支架，比功能繁杂但稳定性不足的可调表架实用性更强，尤其是在批量零件的快速检测环节，支架固定后不需要反复调整位置，只需要更换工件就能完成连续检测，能有效减少辅助操作时间，提升工位的检测效率。很多刚入行的设计人员做这类支架的时候，容易过度追求可调性，把结构做的过于复杂，反而忽略了这类工位辅件最核心的刚性和安装便捷性需求，这个支架的结构刚好平衡了实用性和加工成本，整体结构可以直接用方料铣削成型，加工工序少，制造成本低，就算是车间自行加工也能快速完成制作，非常适合机加工车间的日常检测、设备调校场景使用。
