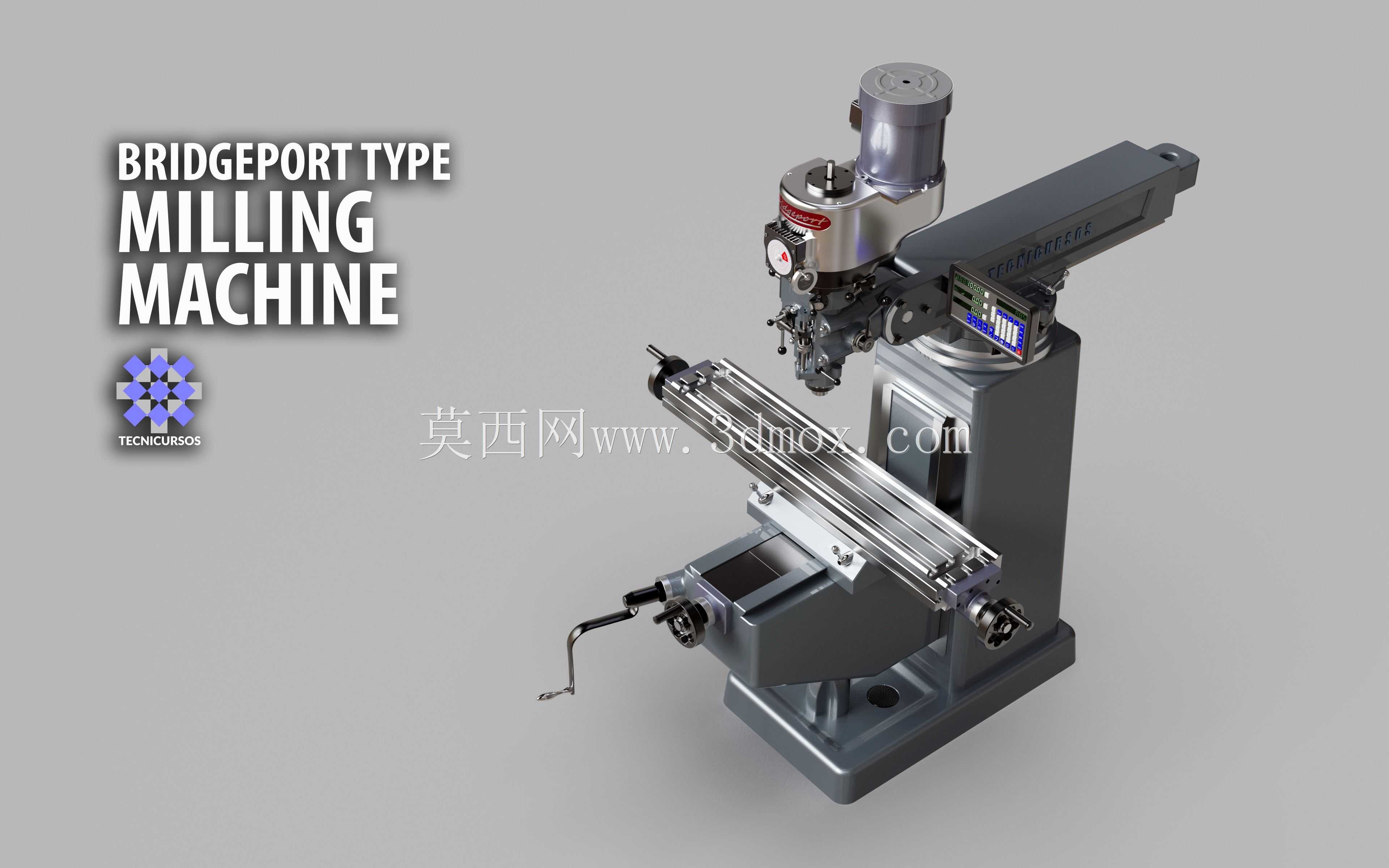

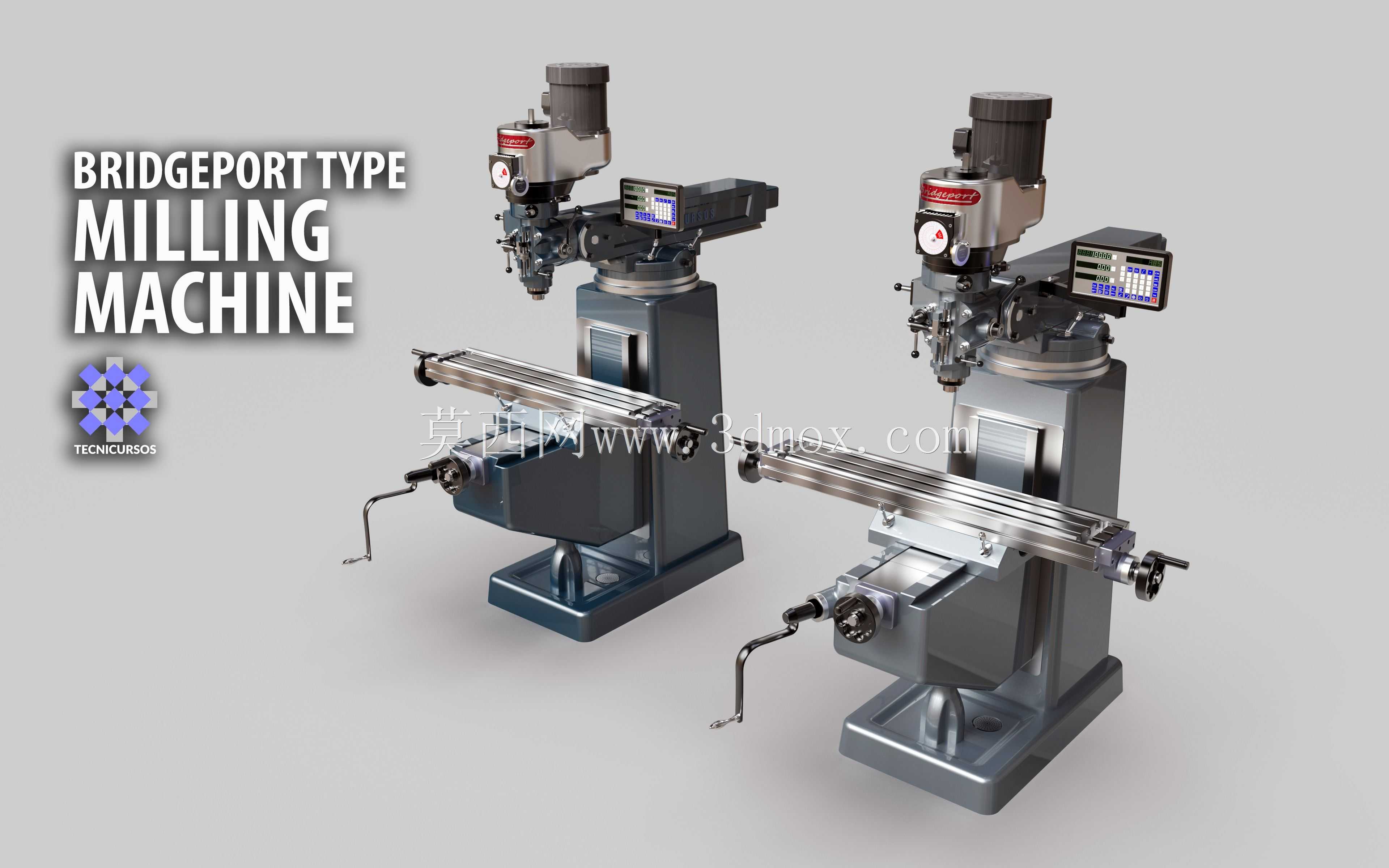

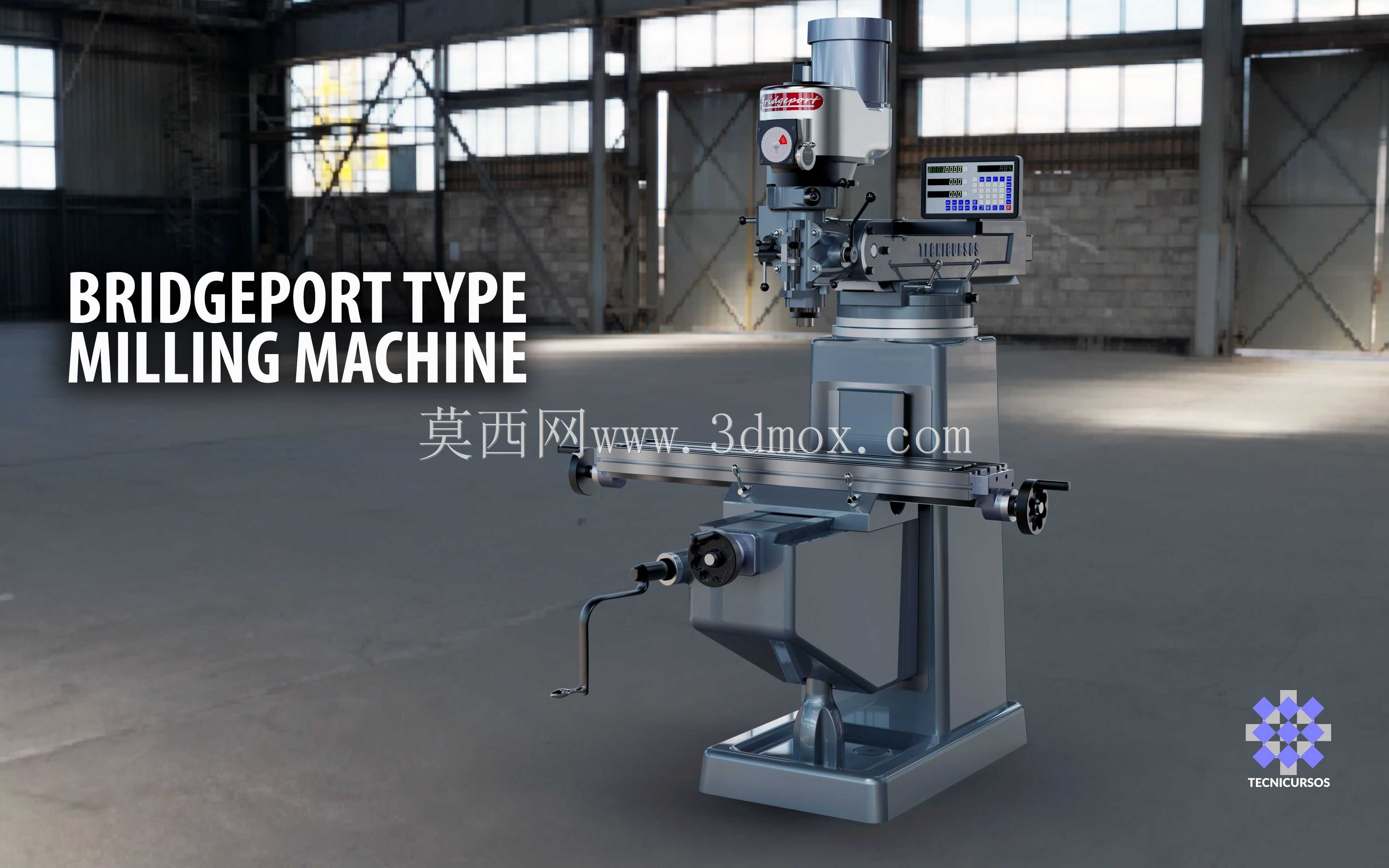

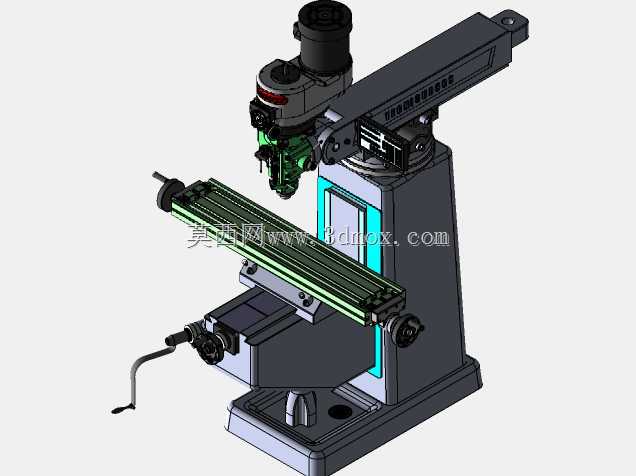

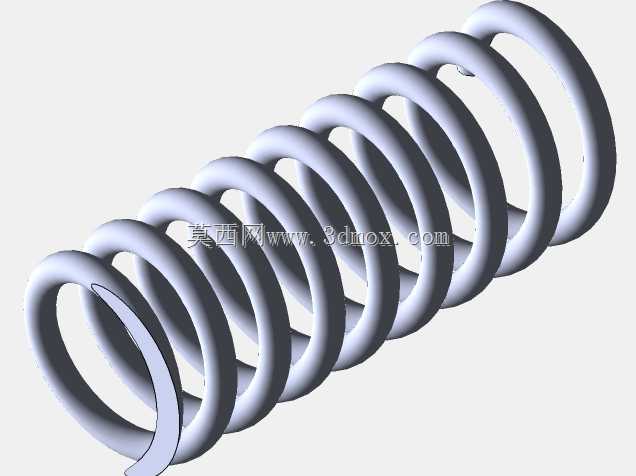

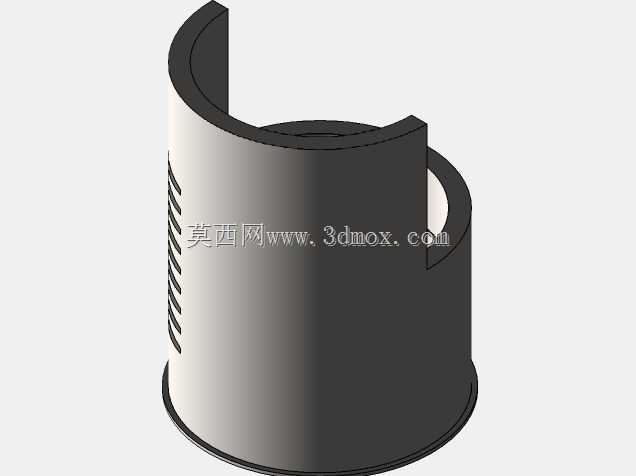

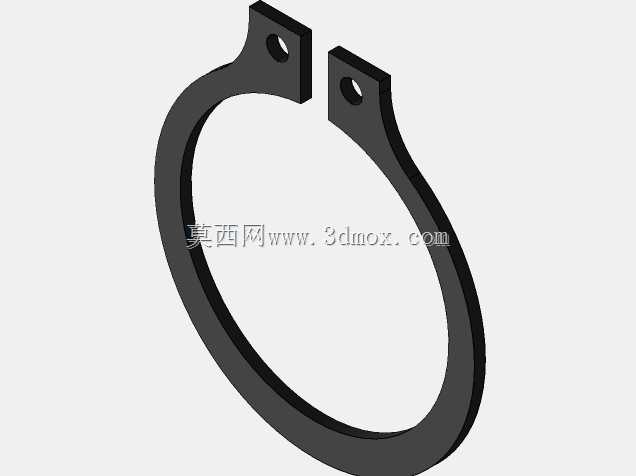

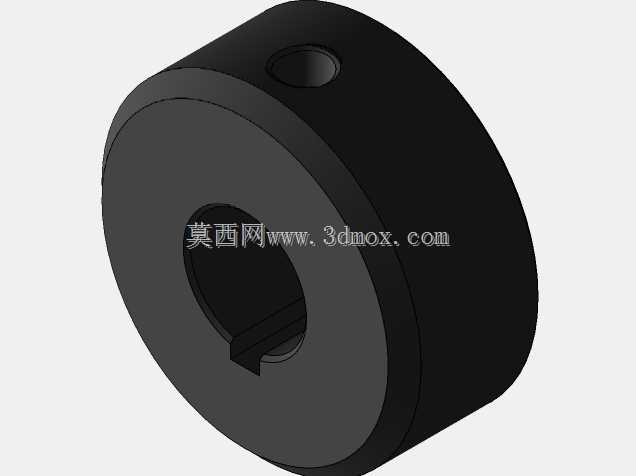

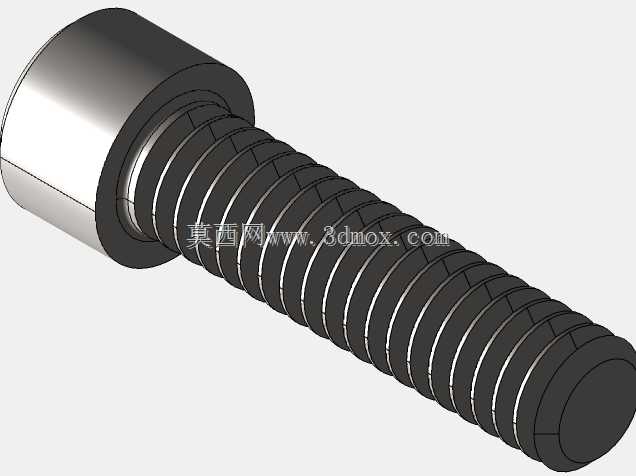

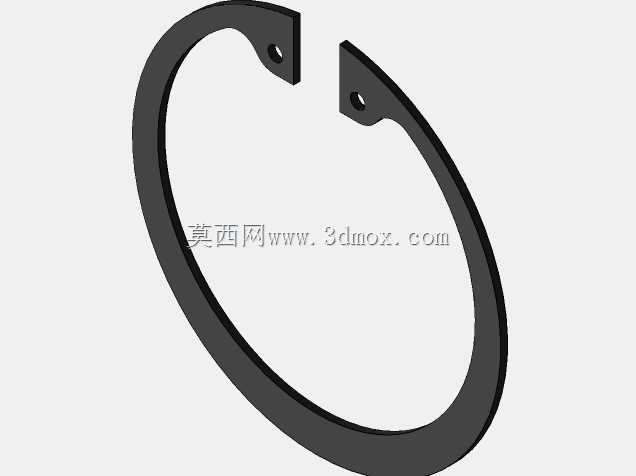

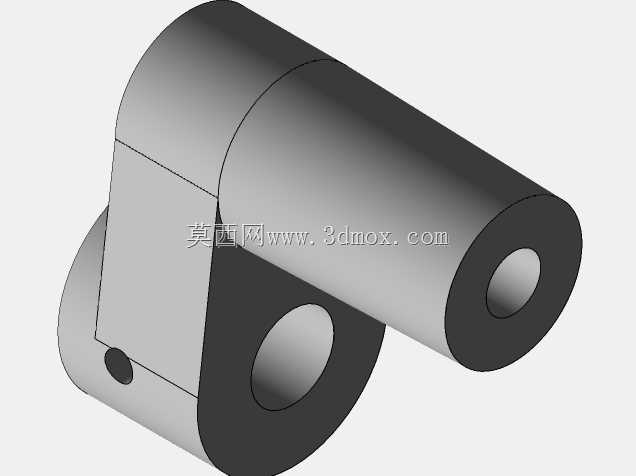

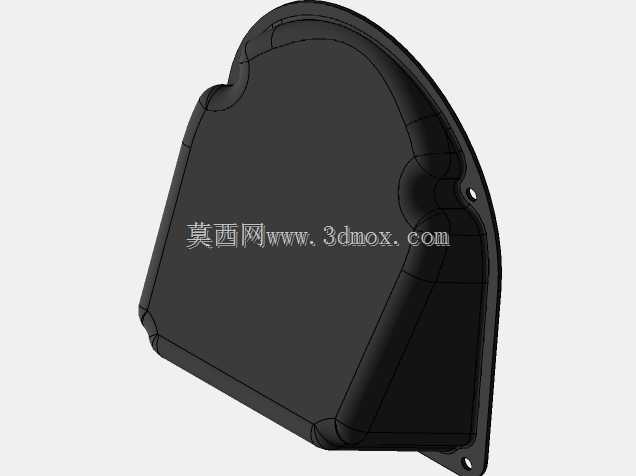

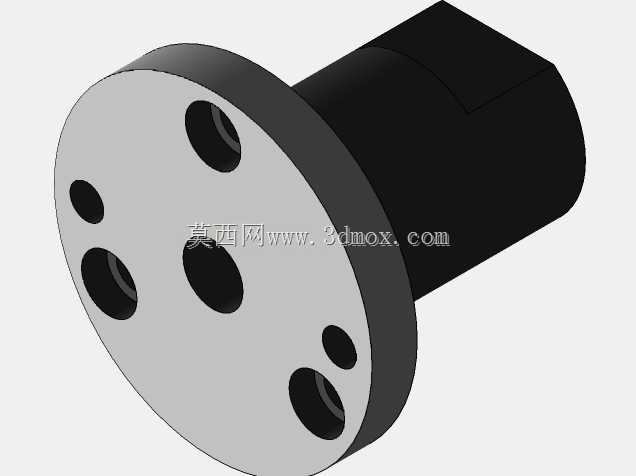

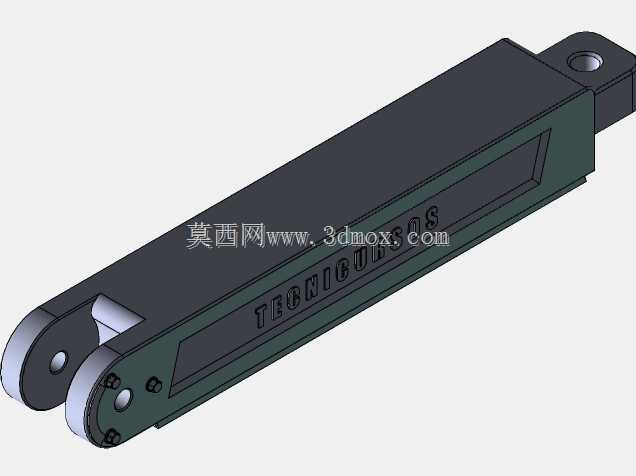

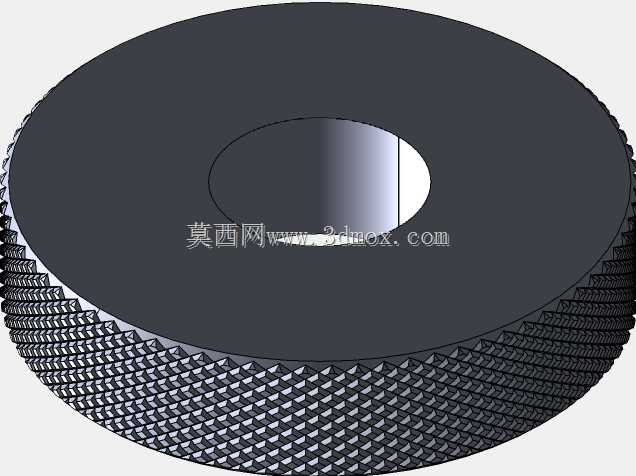

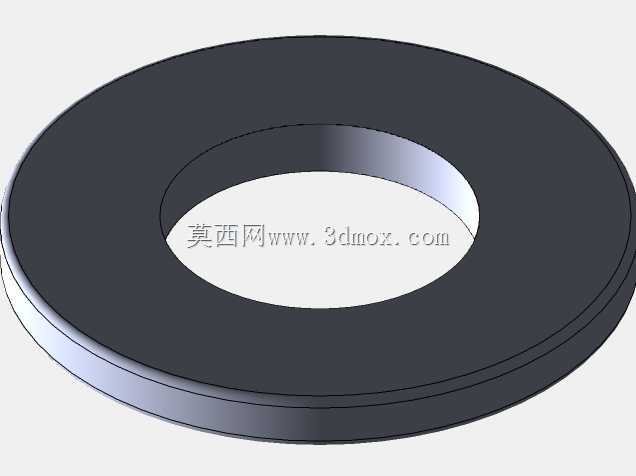

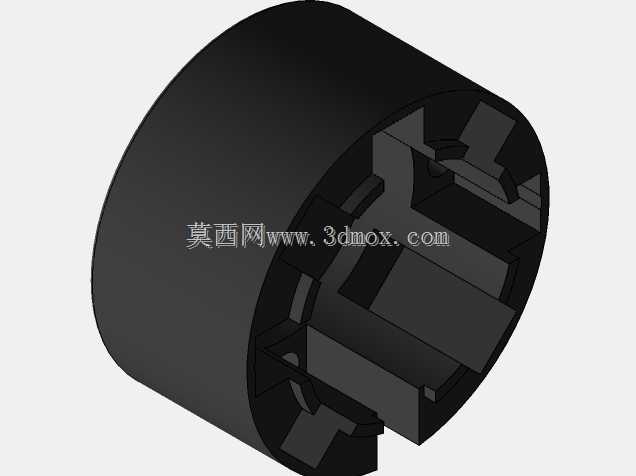

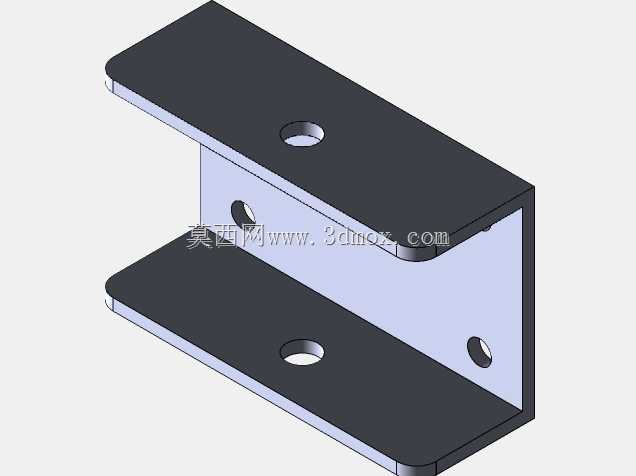

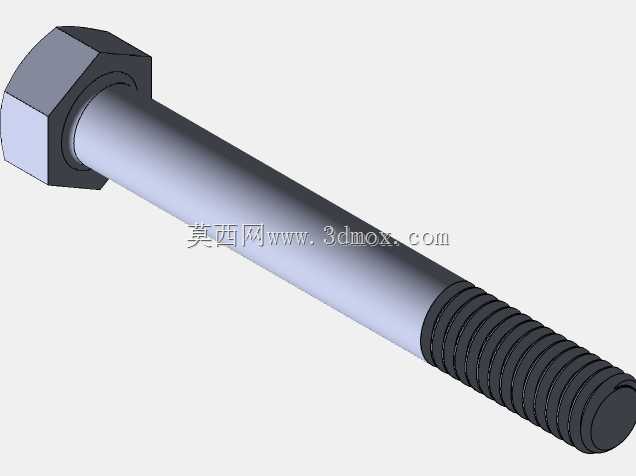

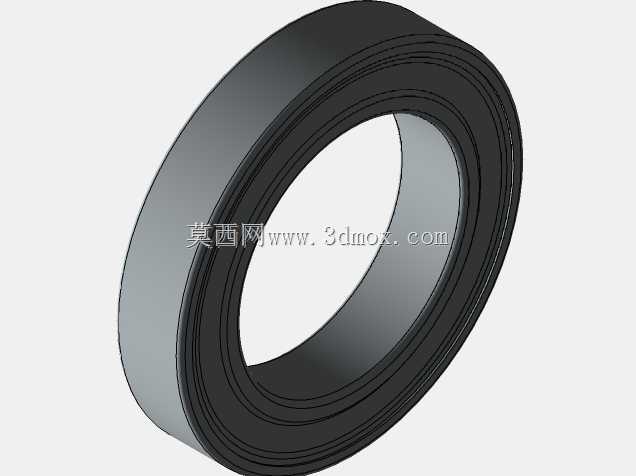

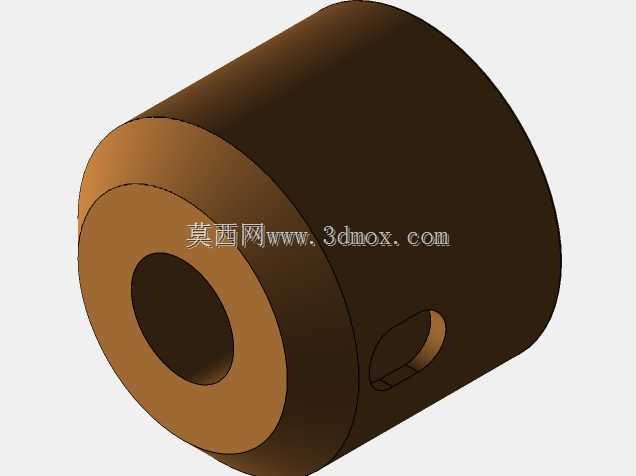

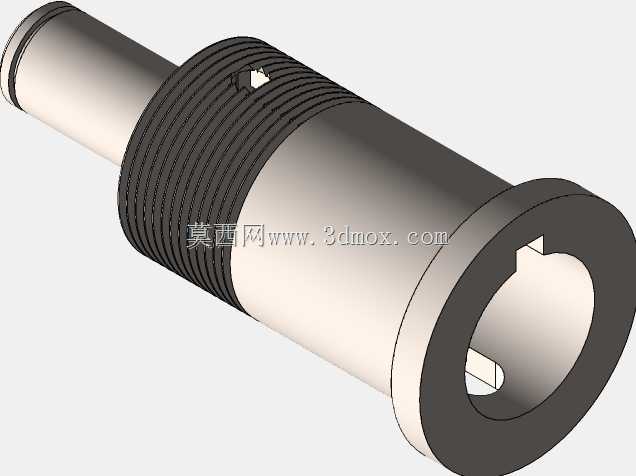

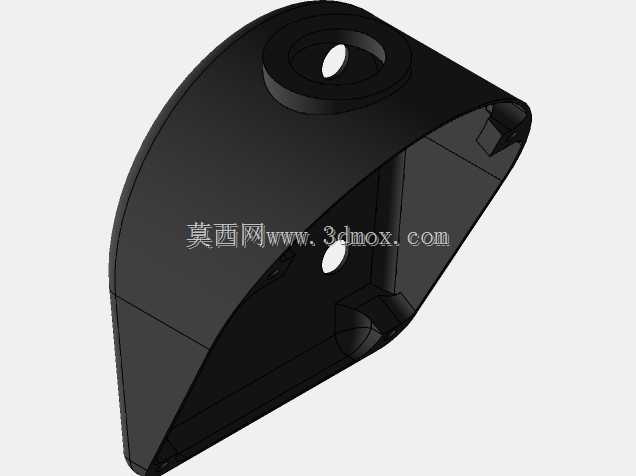

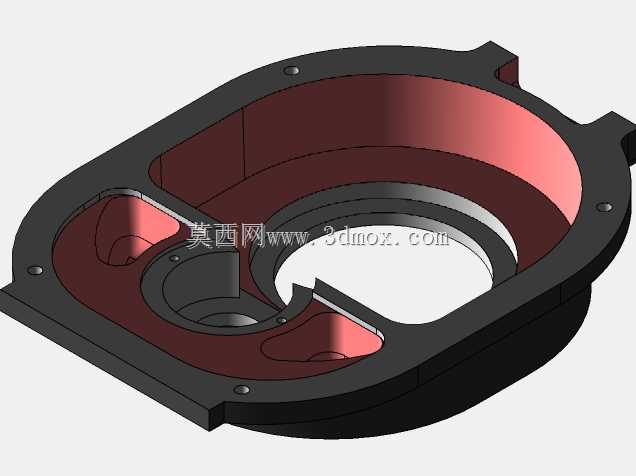

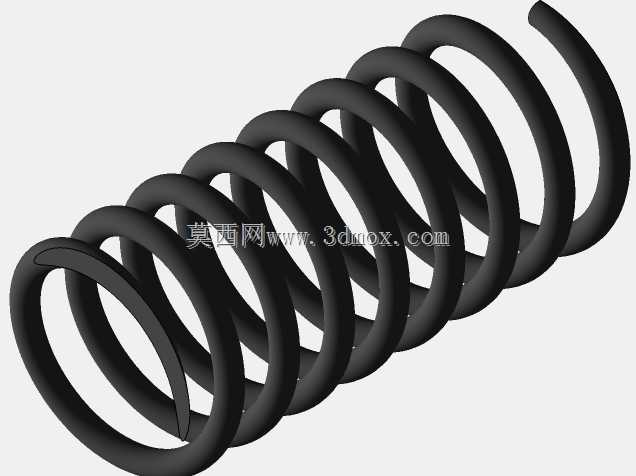

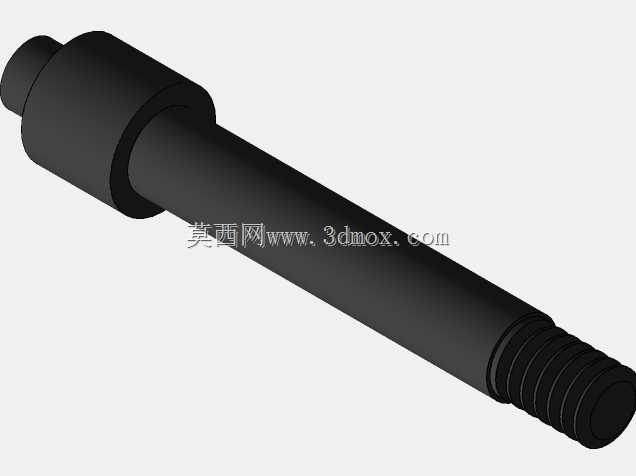

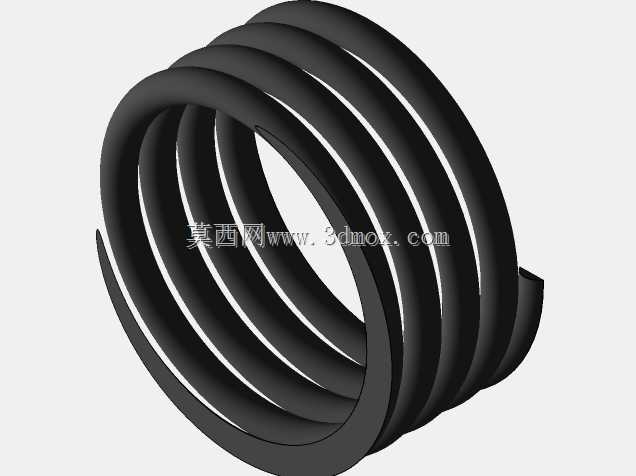

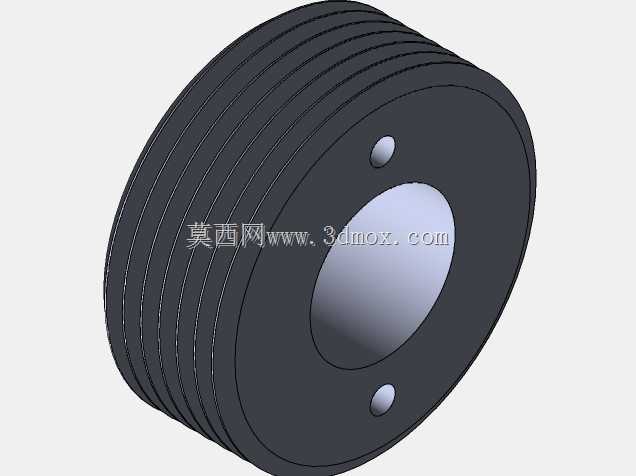

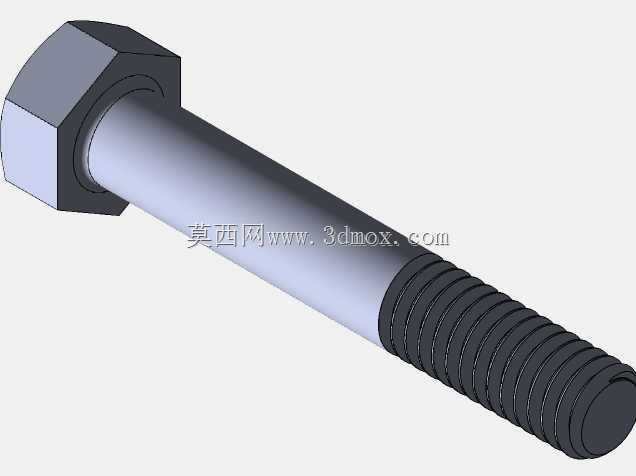

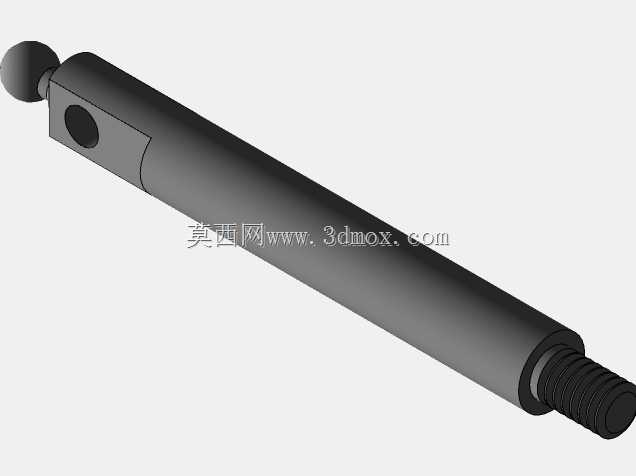

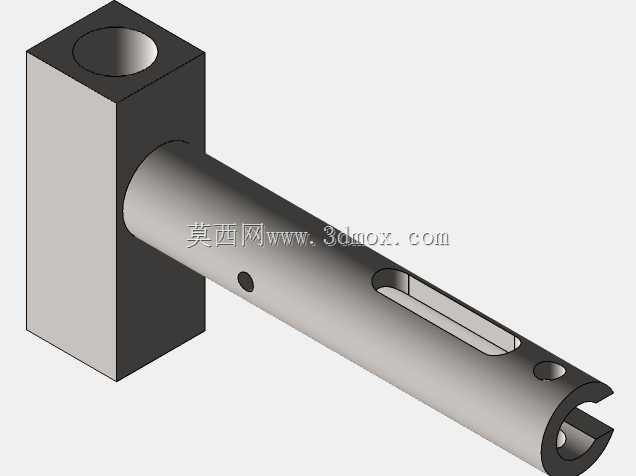

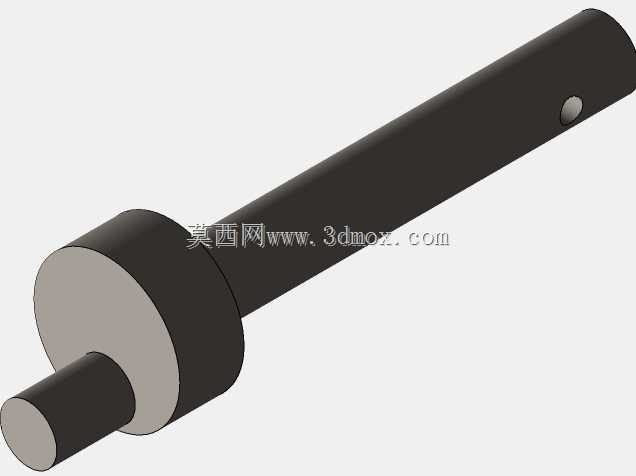

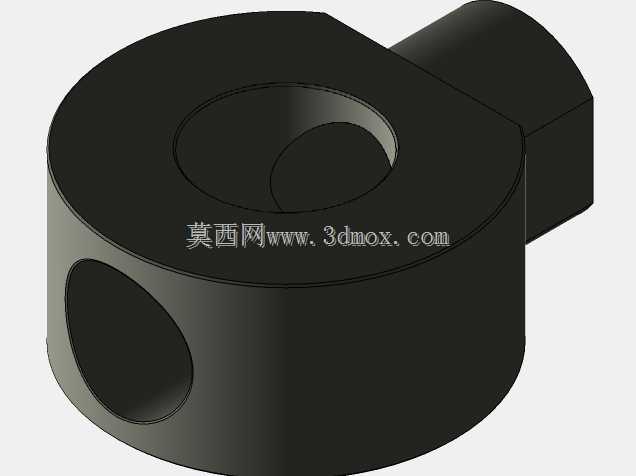

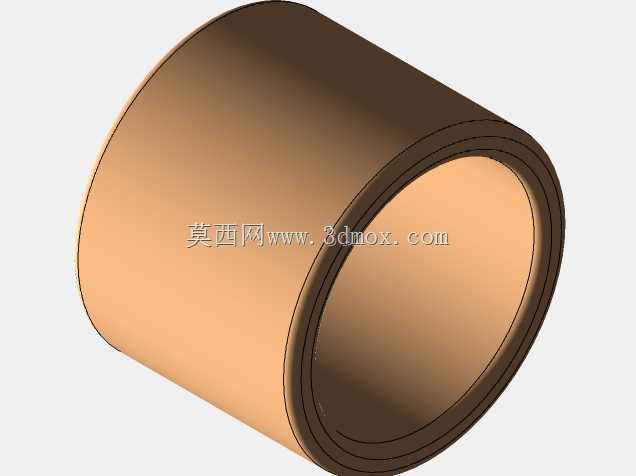

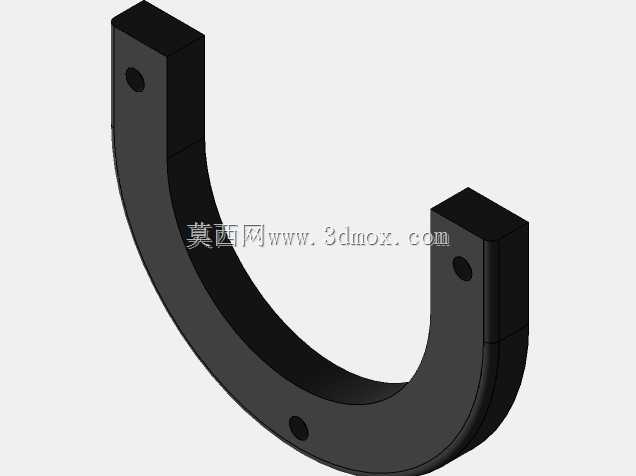

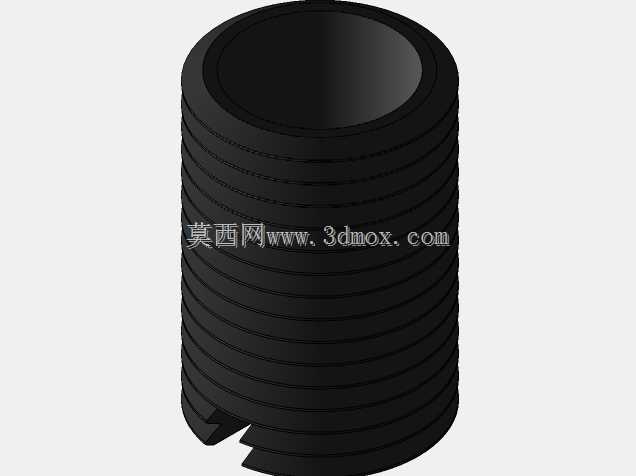

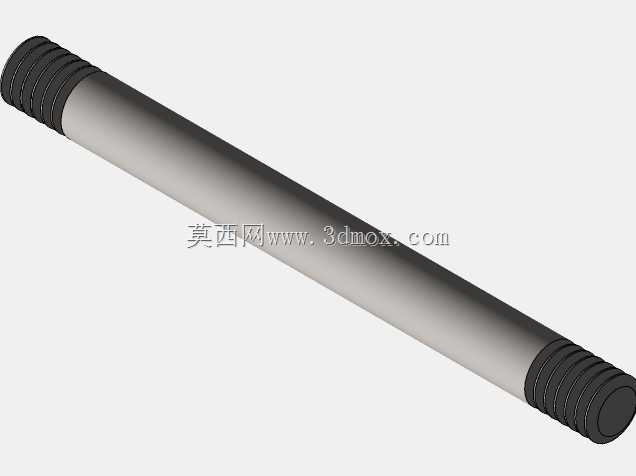

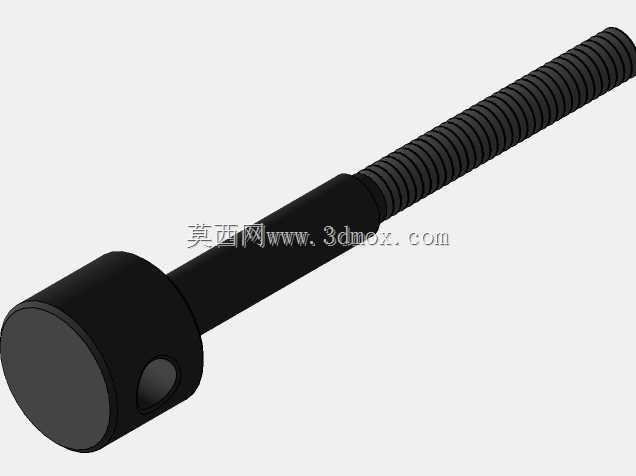

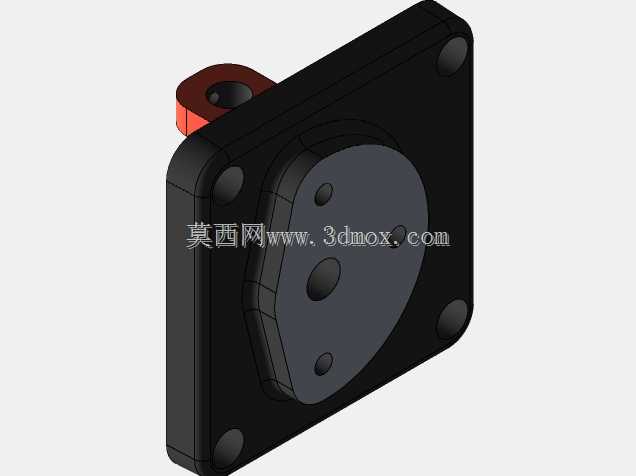

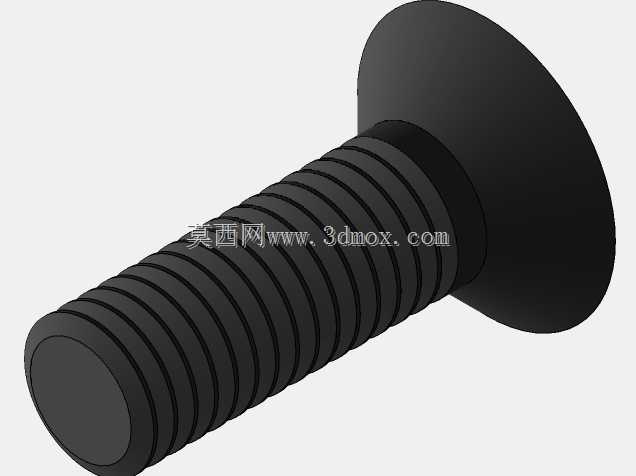

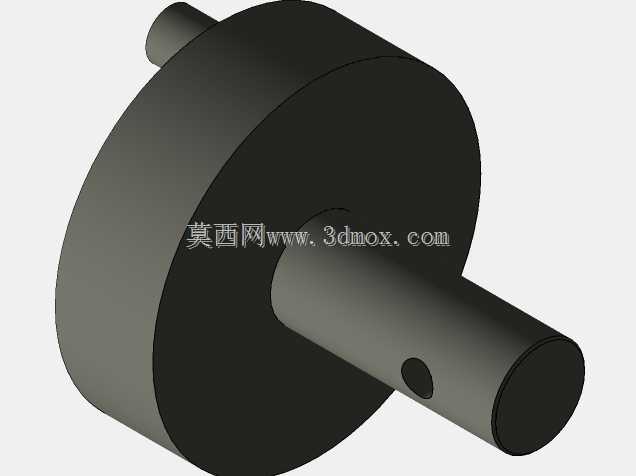

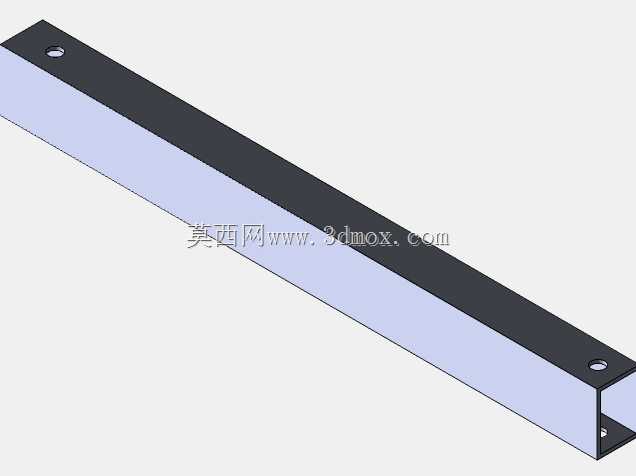

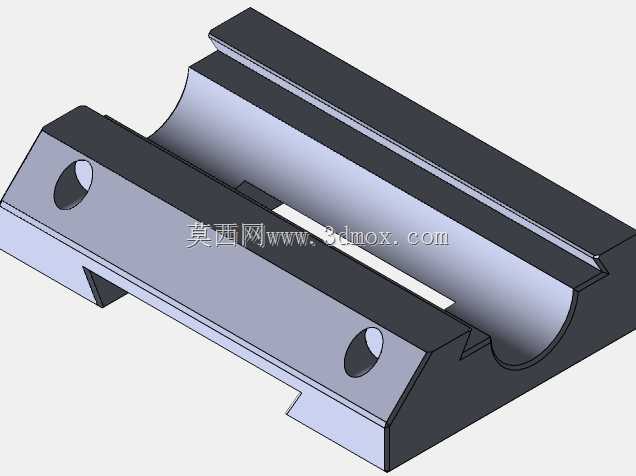

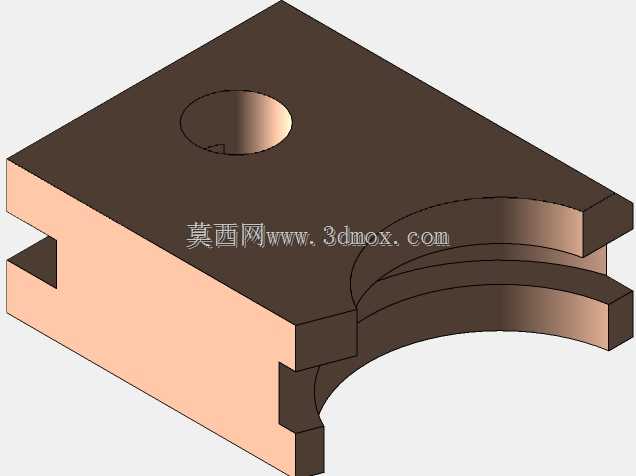

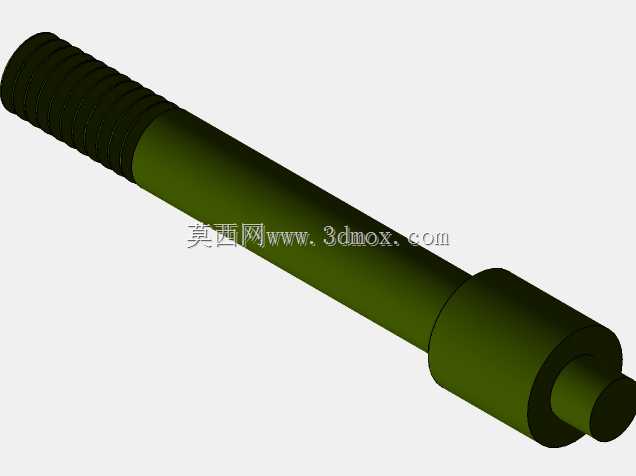

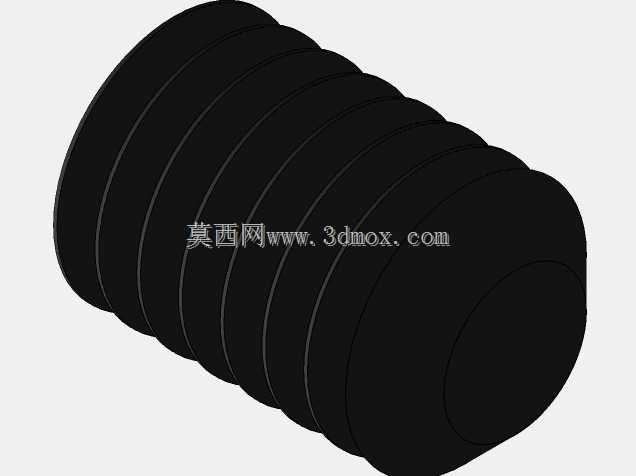

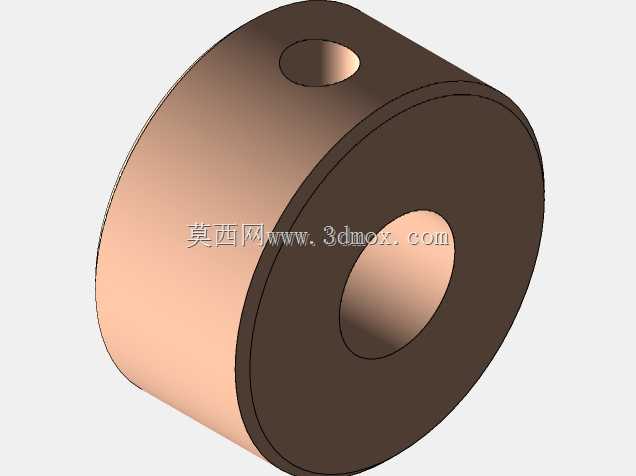

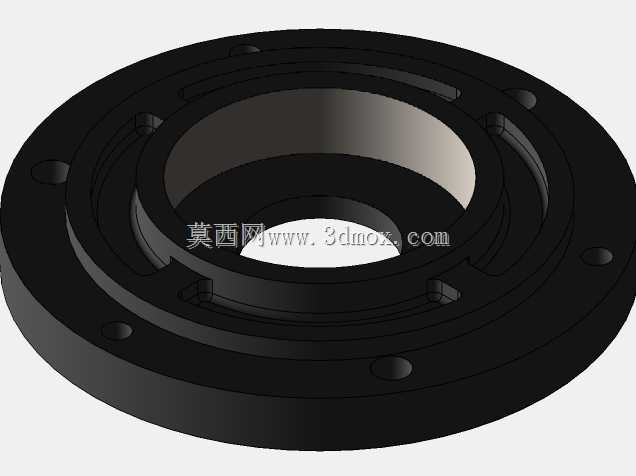

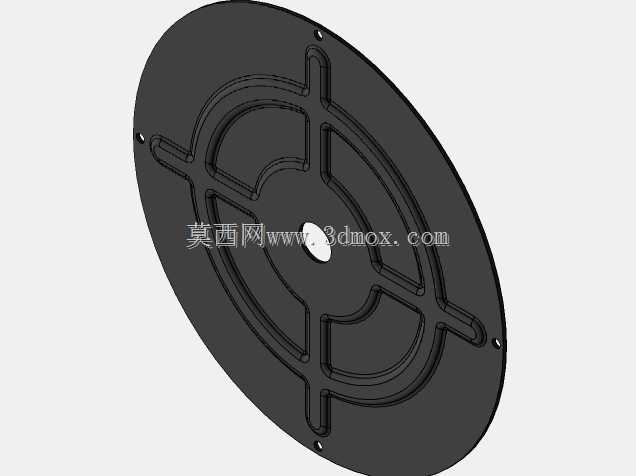

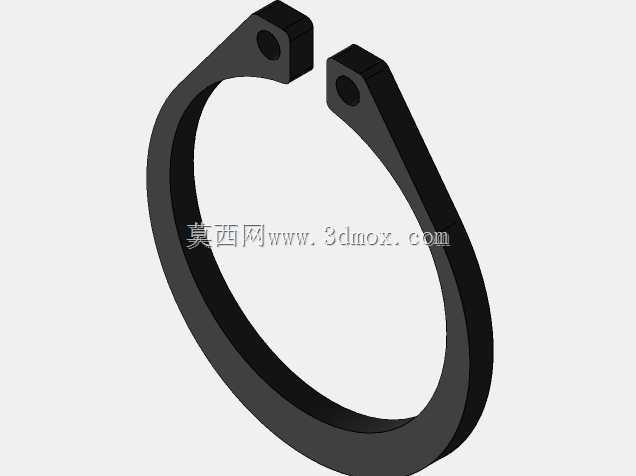

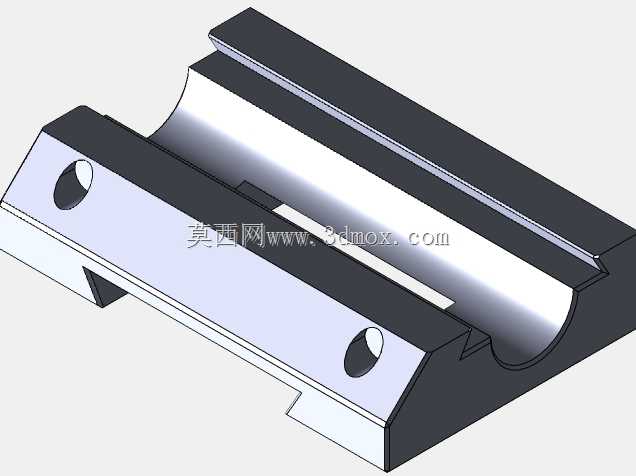

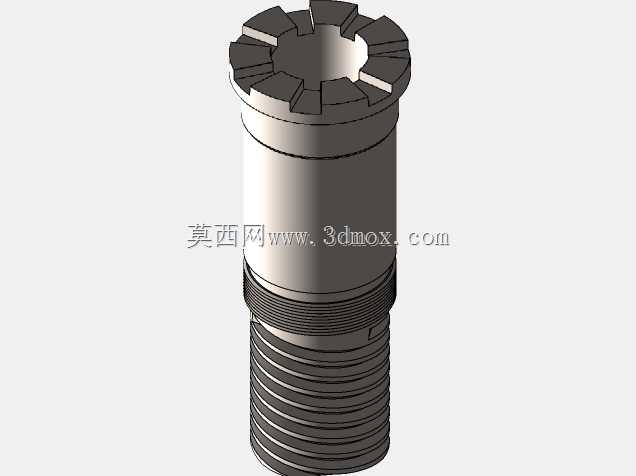

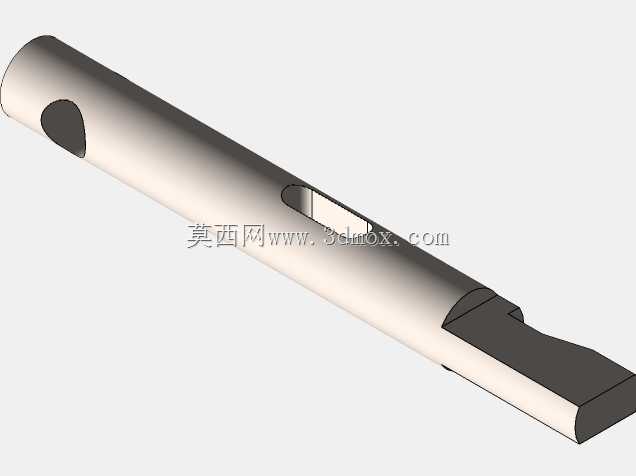

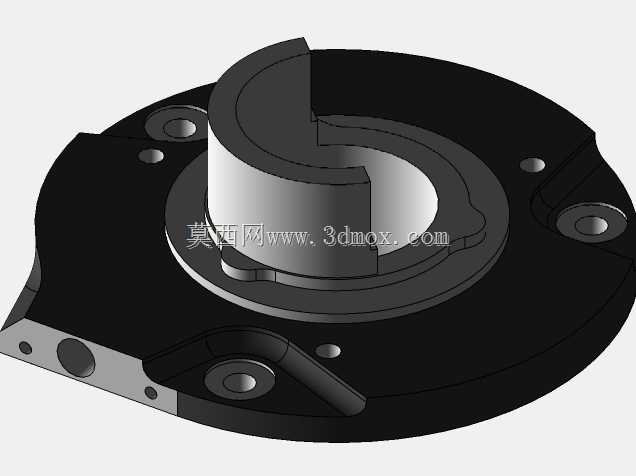

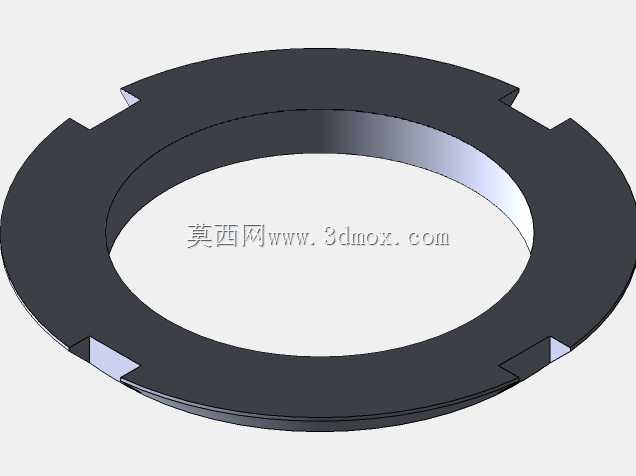

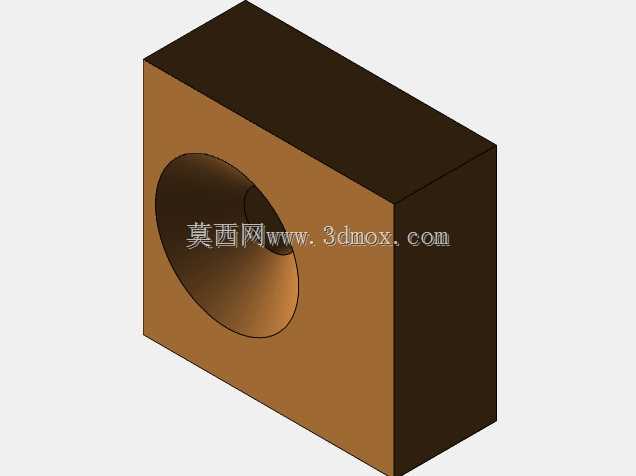

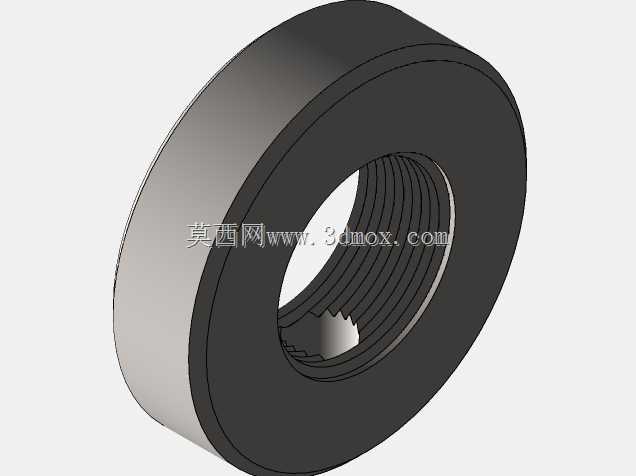

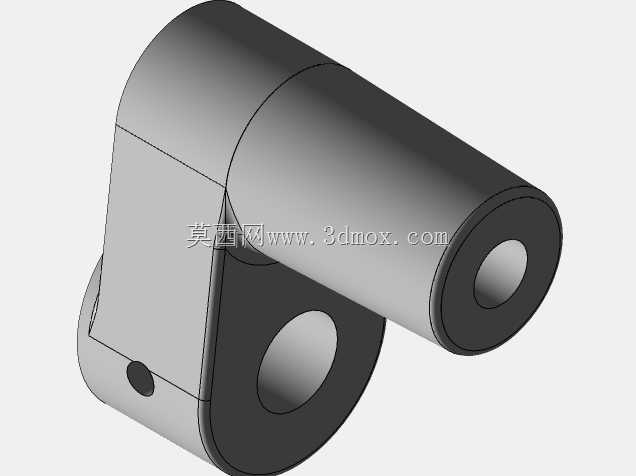

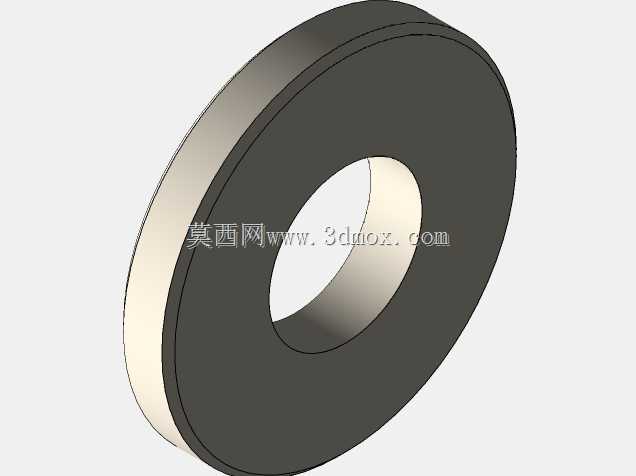

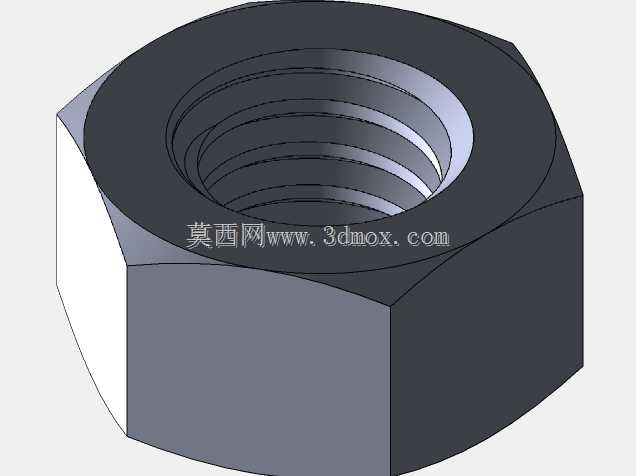

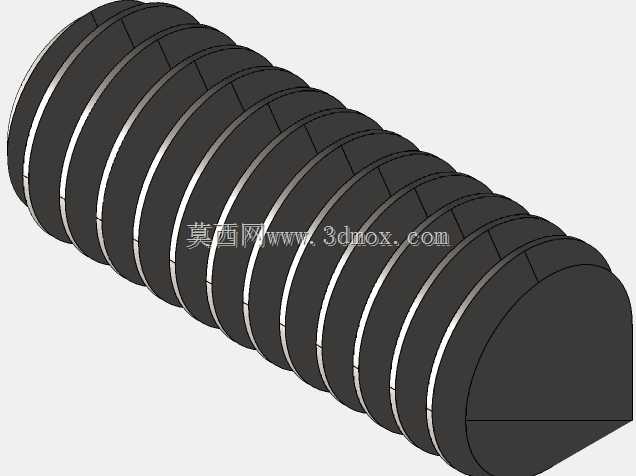

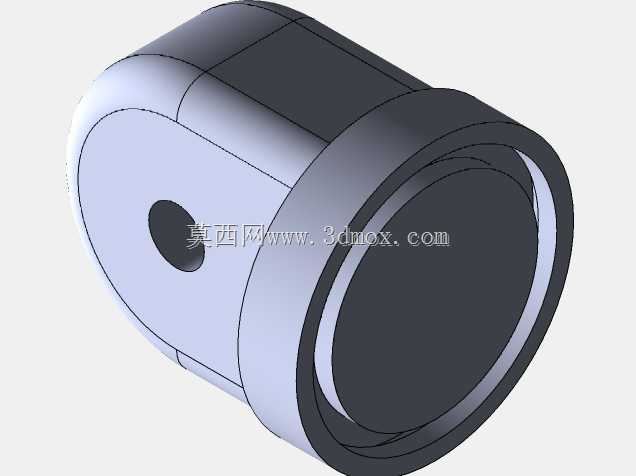

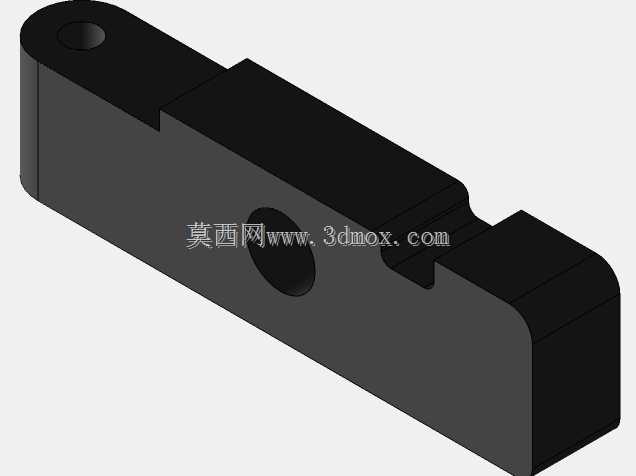

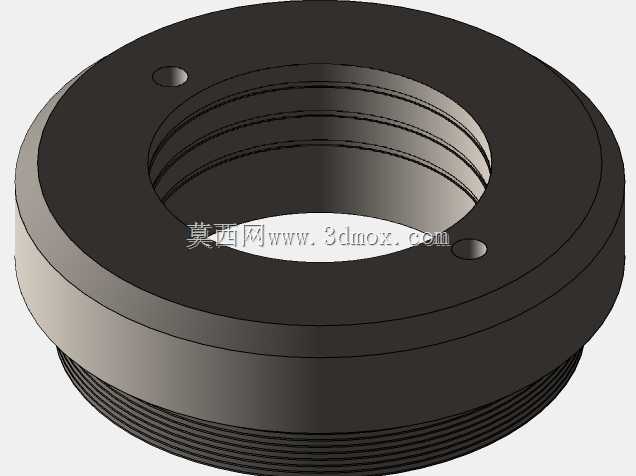

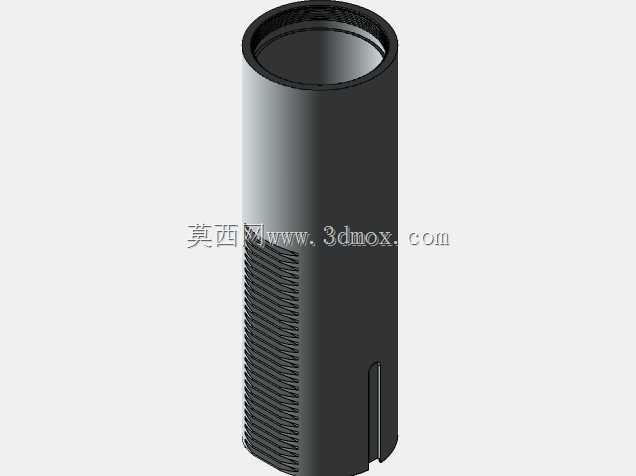

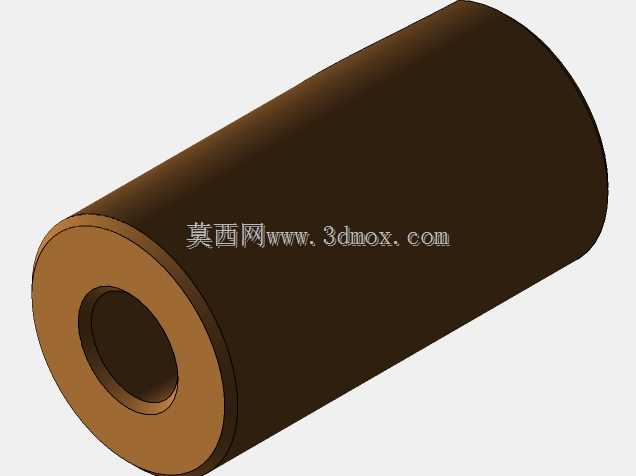

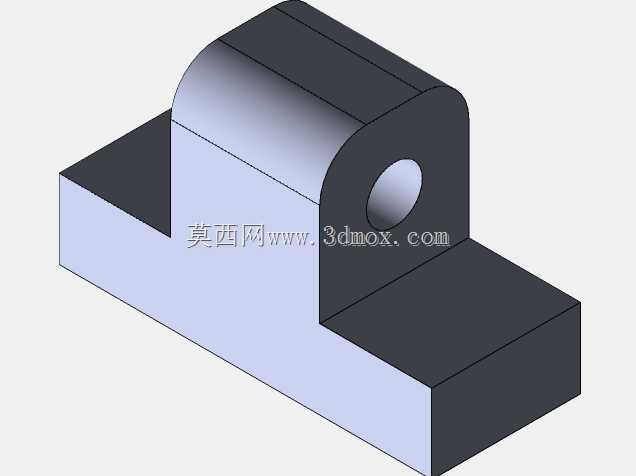

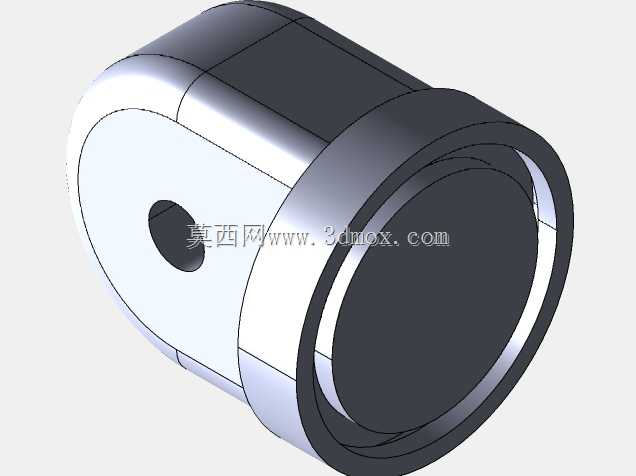

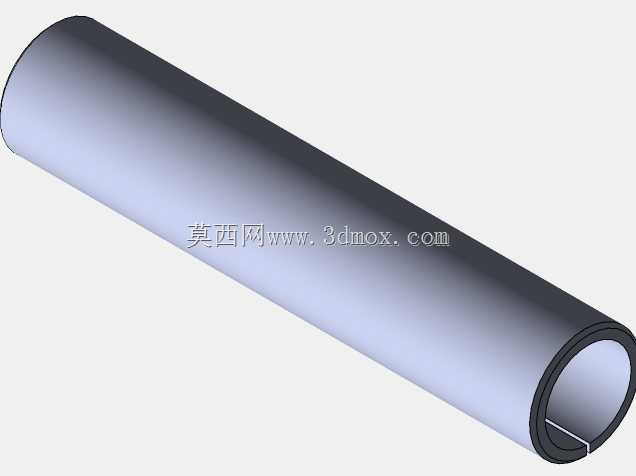

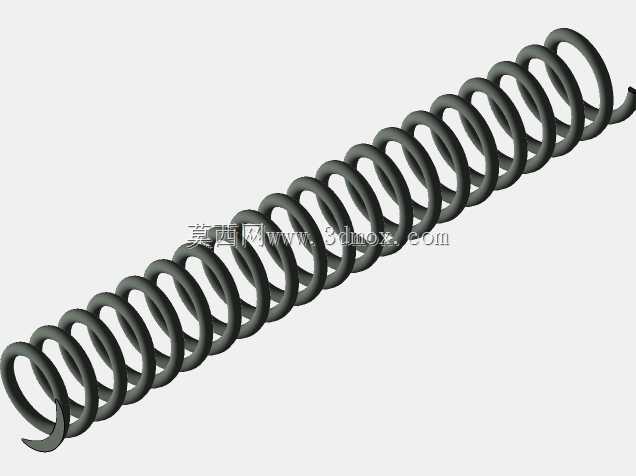

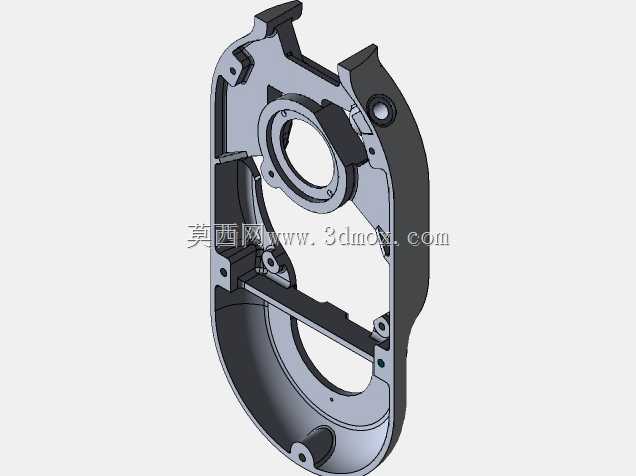

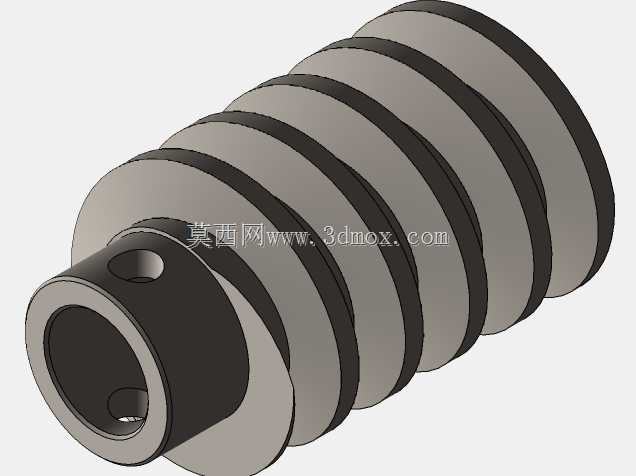

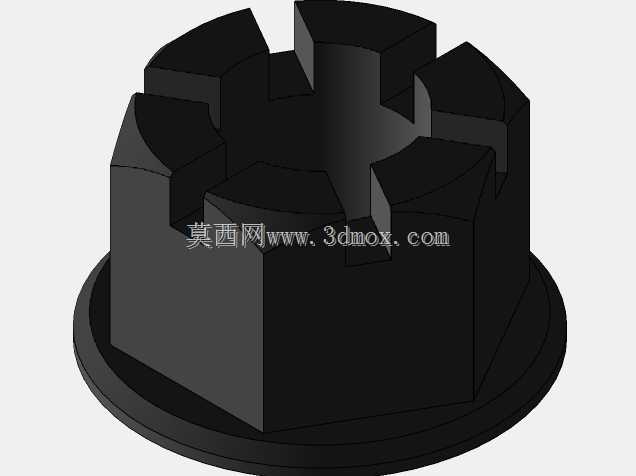

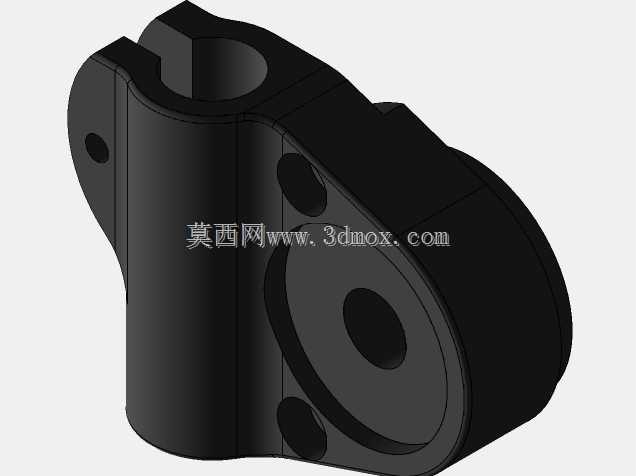

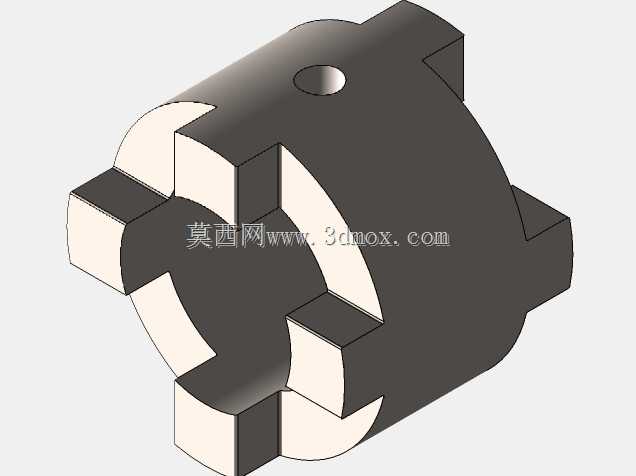

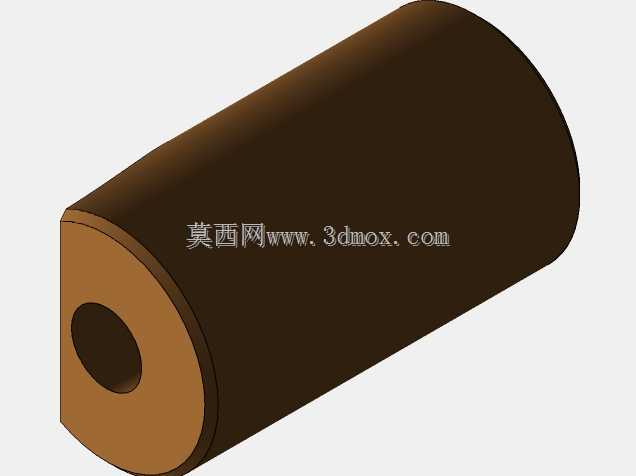

Bridgeport型炮塔铣床结构三维数模

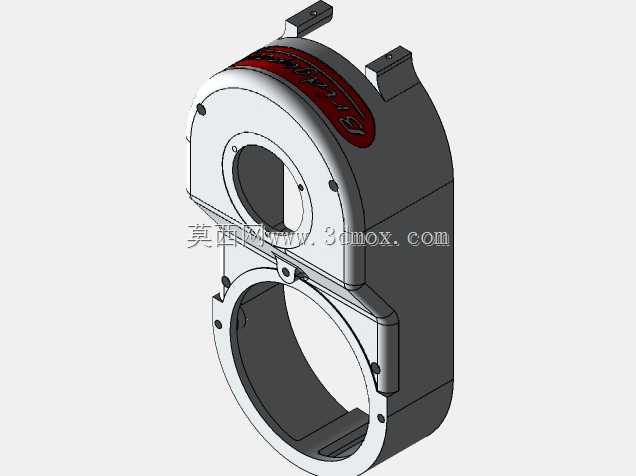

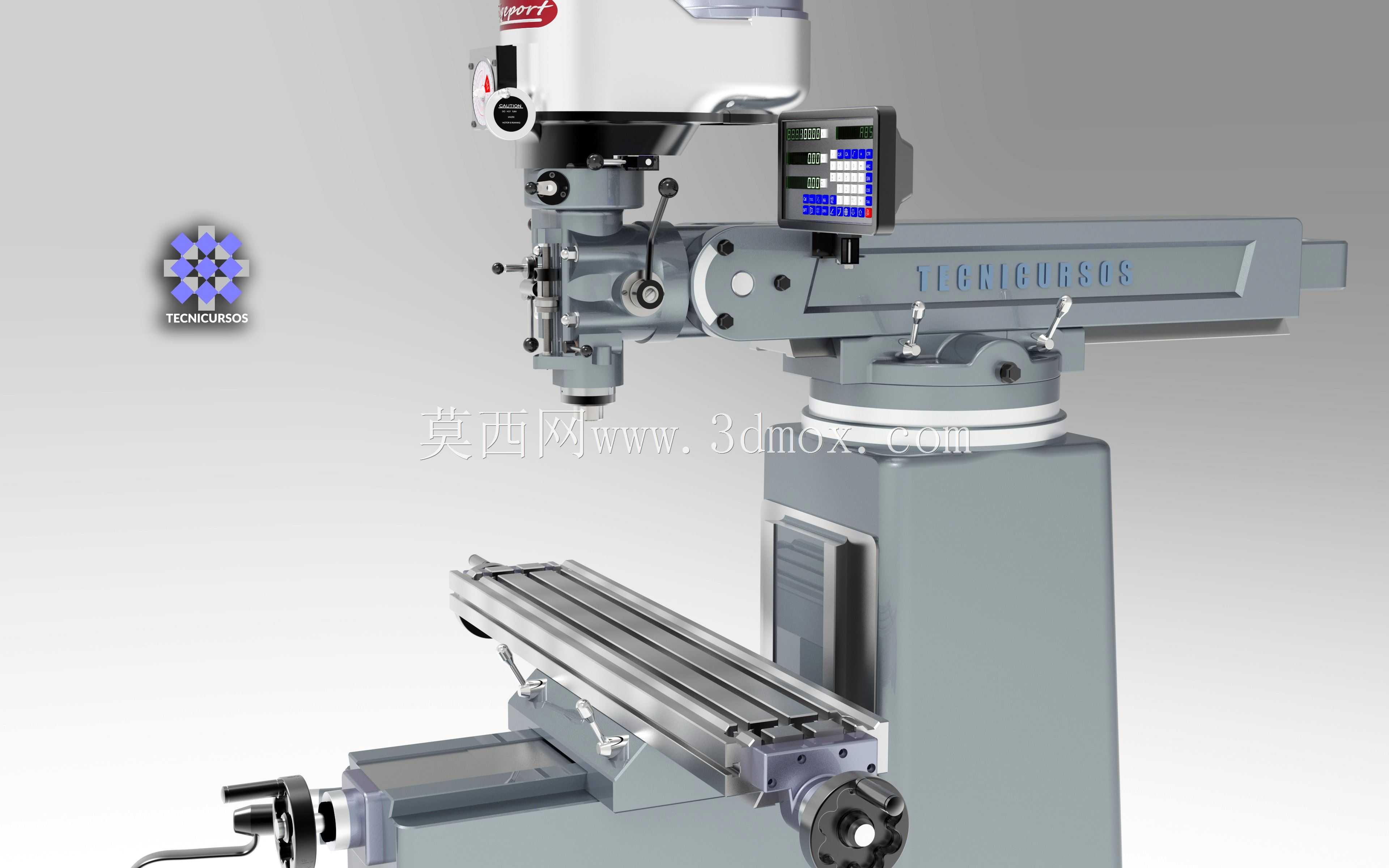

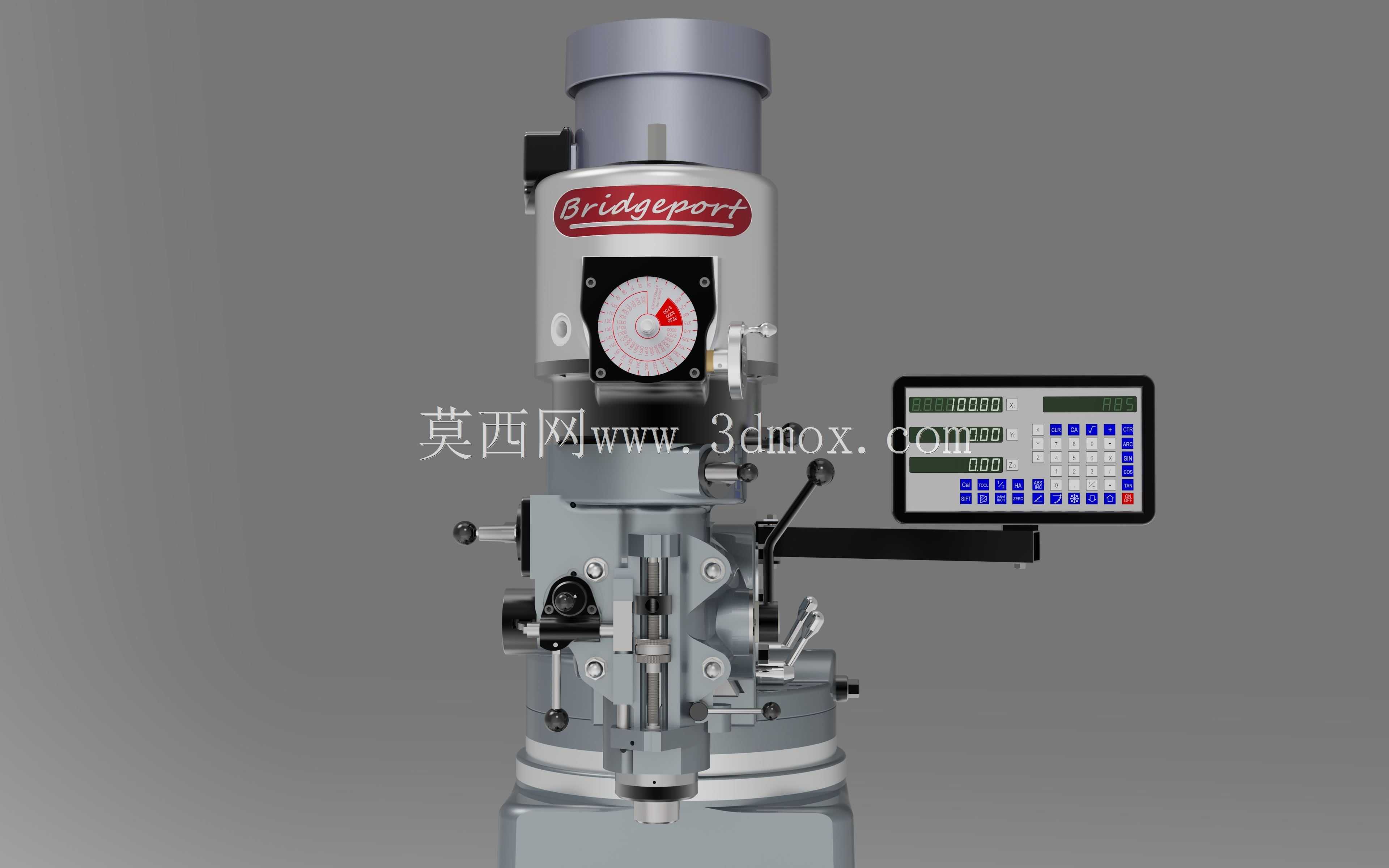

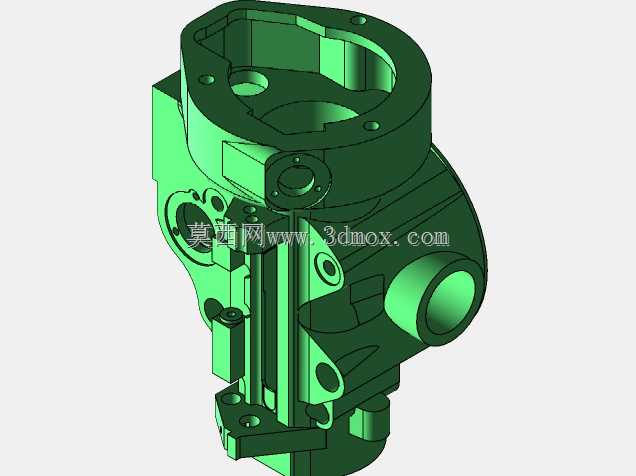

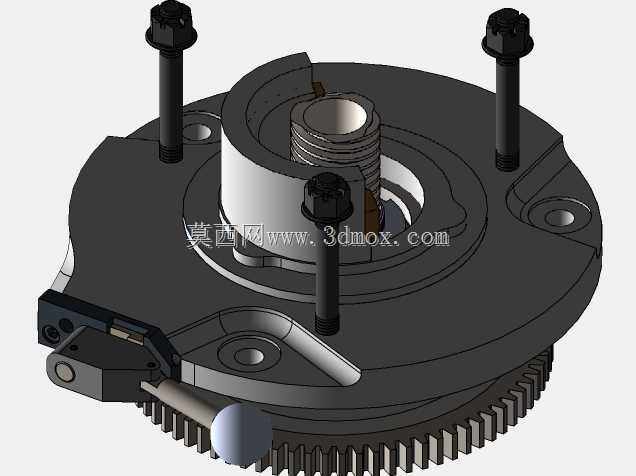

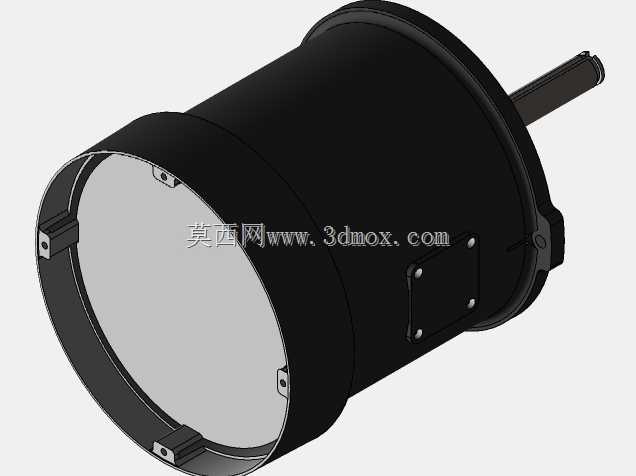

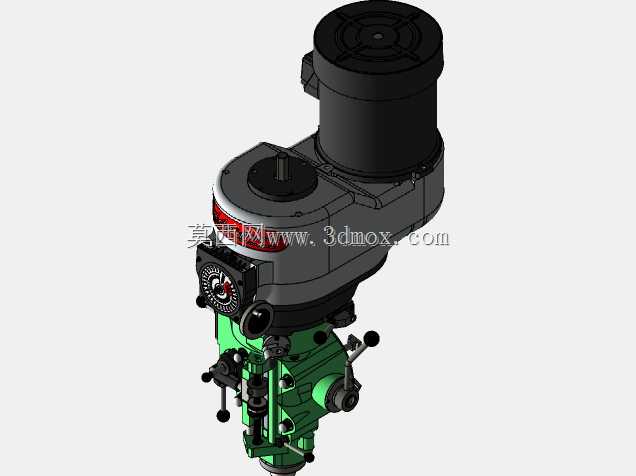

　　这套Bridgeport型炮塔铣床的三维结构数模，完整还原了车间通用立式炮塔铣的全机构组成，可直接用于机加工车间的操作培训课件搭建、新员工设备认知教学，也能作为非标自动化产线配套机加工工位布局的参考模型，辅助完成车间设备排布的干涉校验。从实际应用场景来看，这类炮塔铣床是中小型机械加工车间、模具维修工位、职业院校机加工实训区的标配设备，可完成平面铣削、键槽加工、钻孔、铰孔、镗孔、斜面铣削等多类常规机加工工序，适配小型五金零件、模具镶件、工装夹具零件的小批量加工需求，操作灵活度高，对加工场地的承重、空间要求较低，是通用机加工场景里普及率极高的切削设备。数模还原过程中，重点梳理了设备的核心功能模块布局：顶部的铣头总成可实现前后、

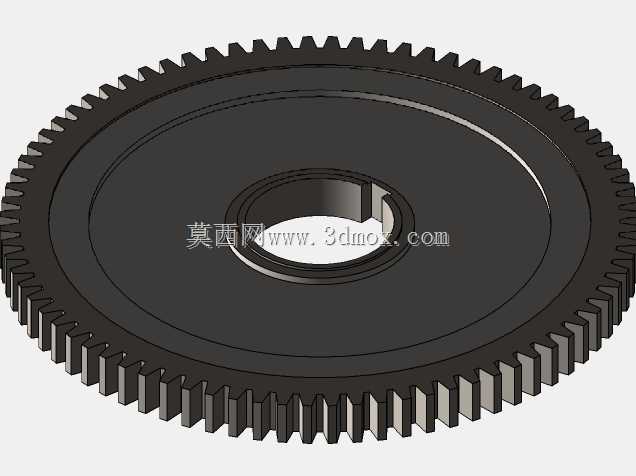

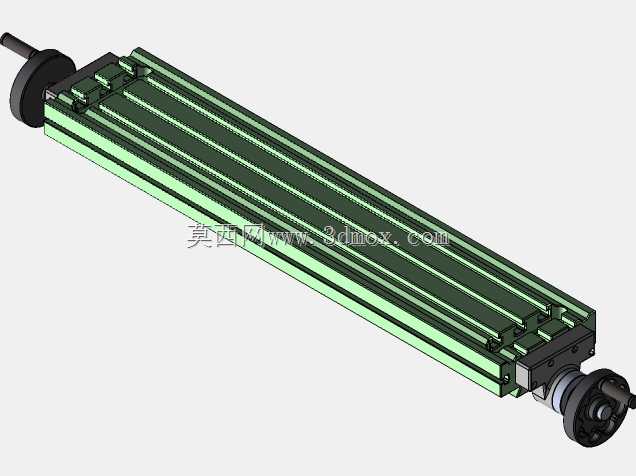

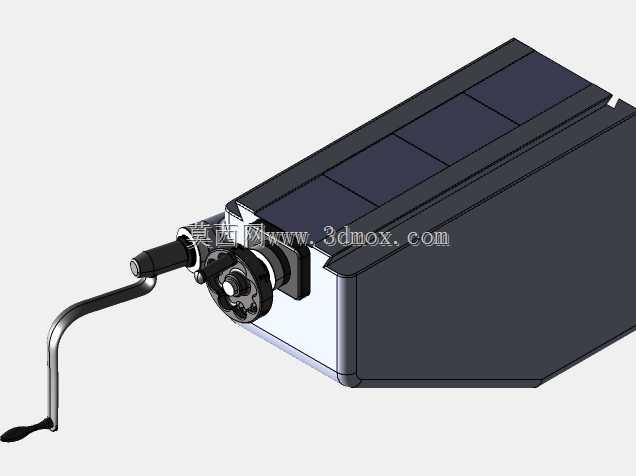

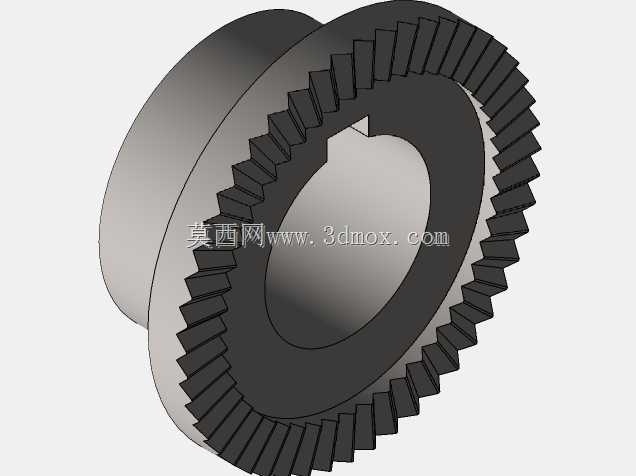

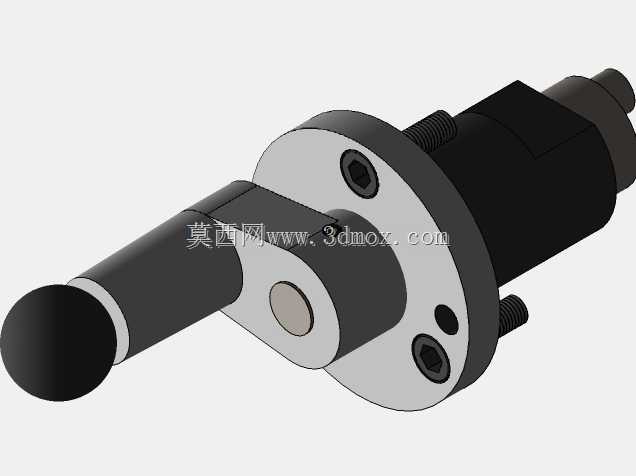

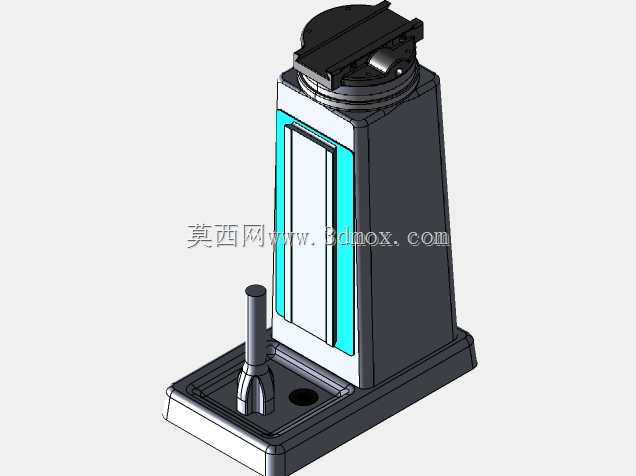

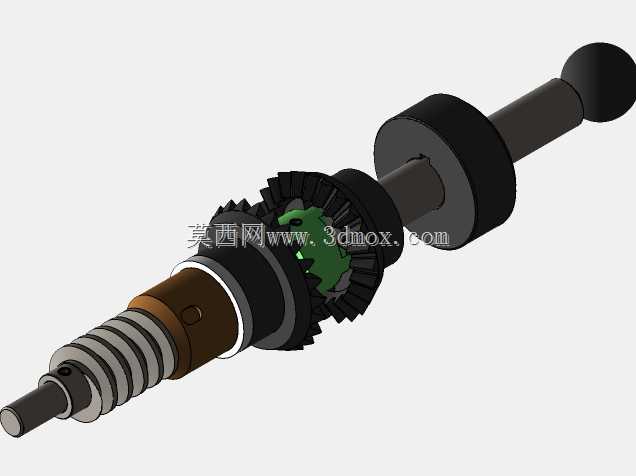

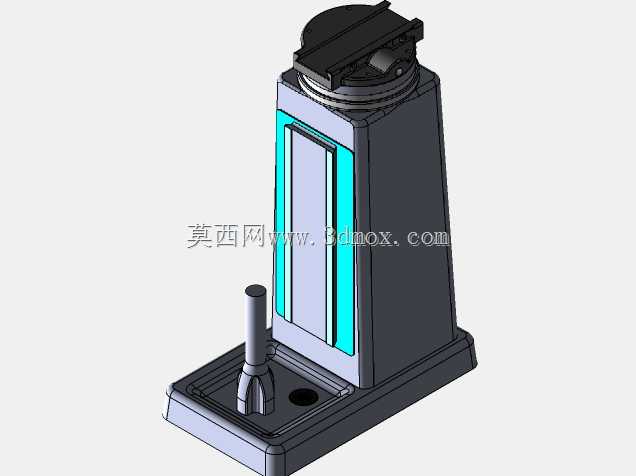

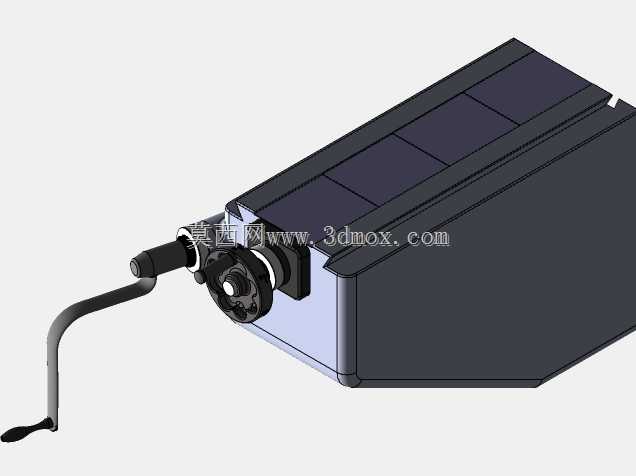

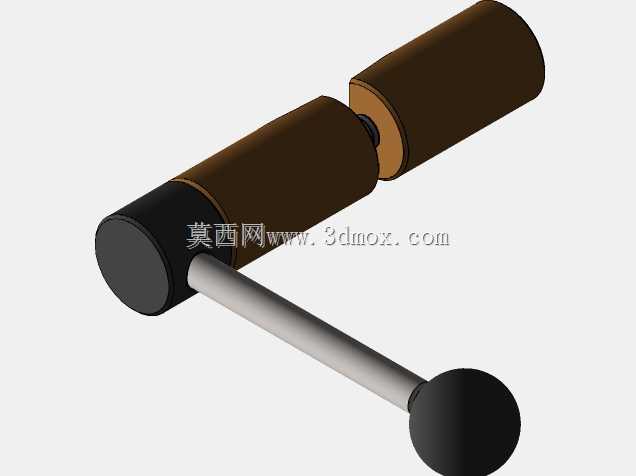

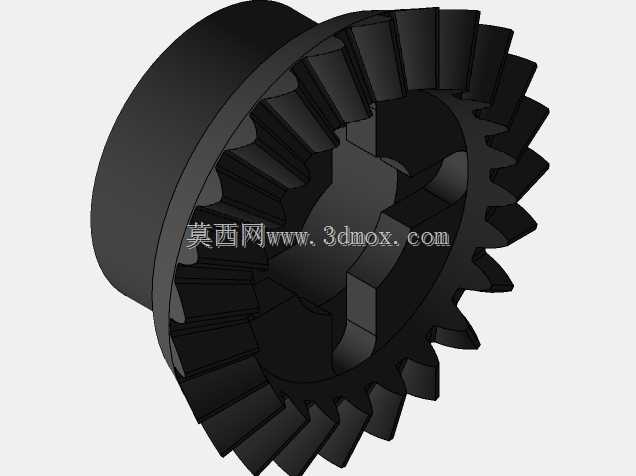

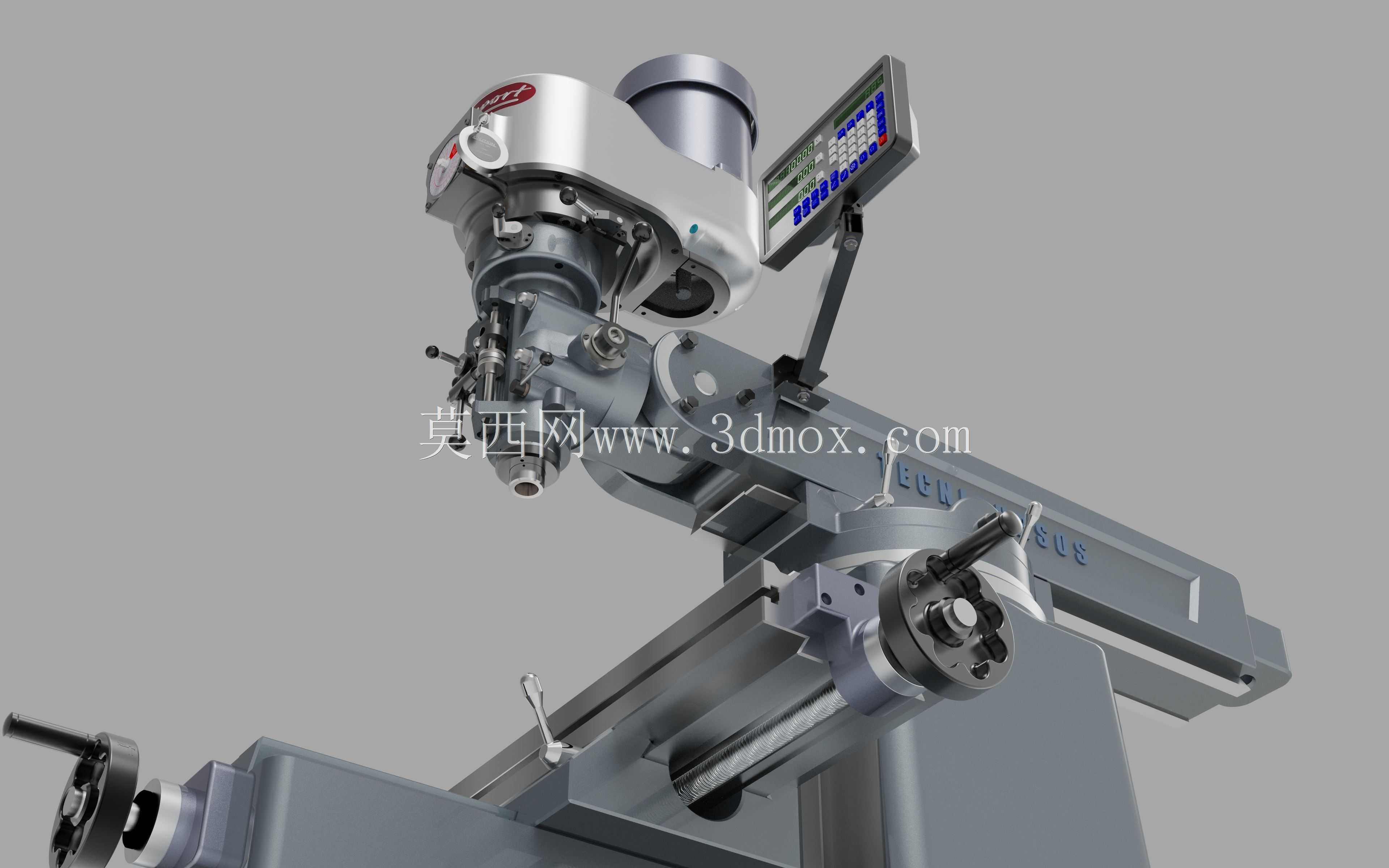

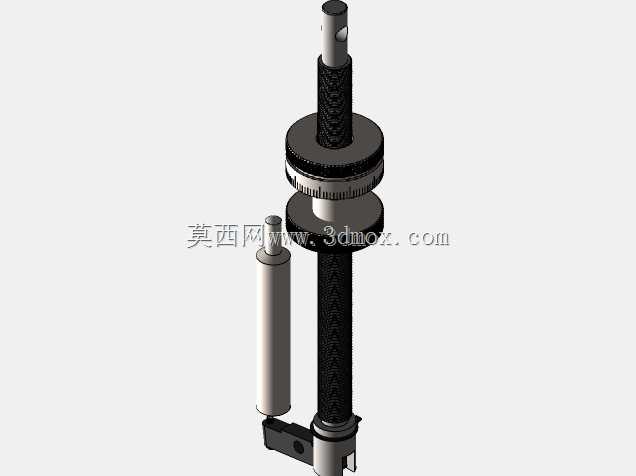

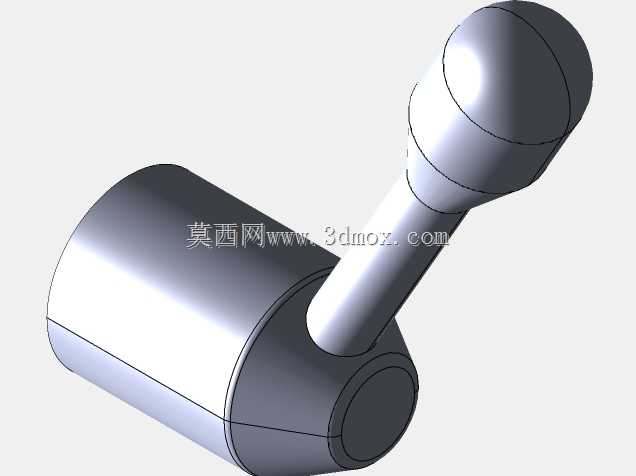

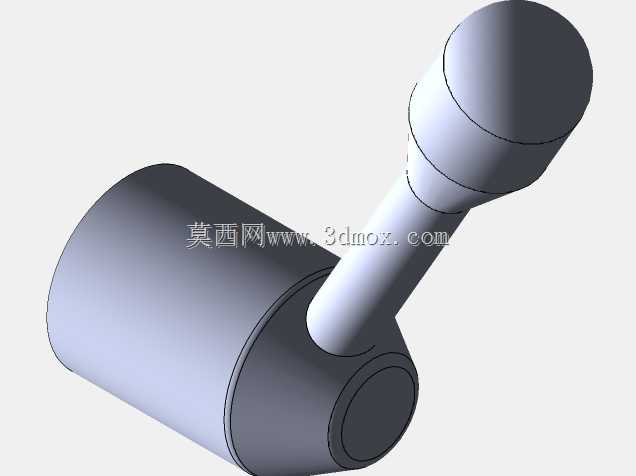

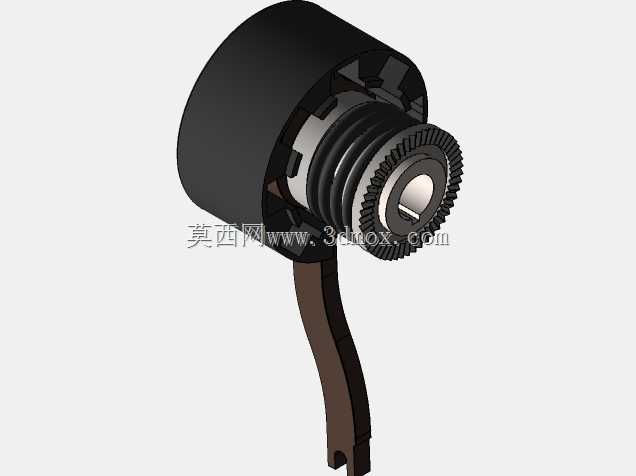

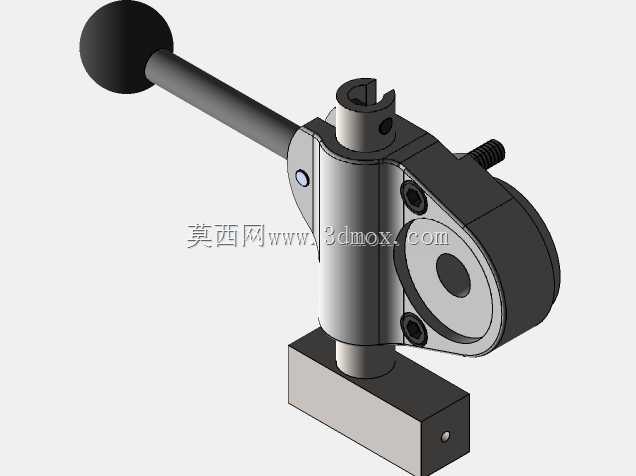

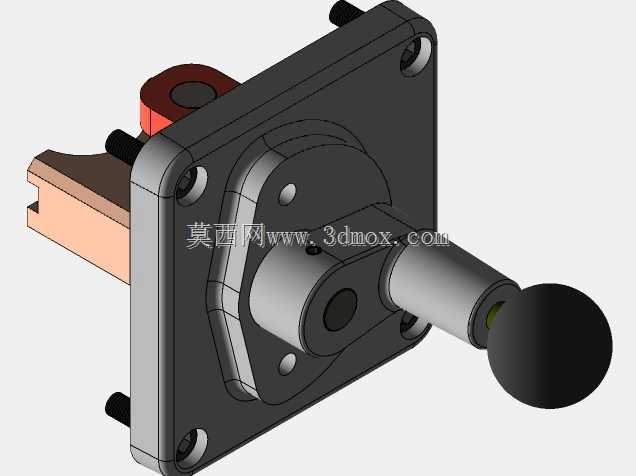

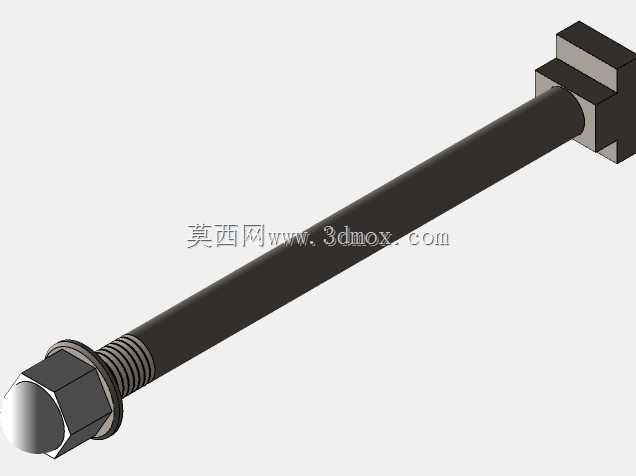

　　左右两个方向的角度偏转，偏转角度范围覆盖正负90度区间，能满足不同角度斜面的加工需求，铣头的进给手柄、转速调节拨杆、主轴锁紧机构的位置都按照实际设备的操作人机位置还原，可用于模拟操作流程的演示；中部的十字工作台集成了X、Y两个方向的手动进给手轮、丝杠传动副、工作台T型槽结构，T型槽的间距、槽宽尺寸匹配通用机用平口钳、回转工作台的安装标准，可直接在数模中模拟工装夹具的装夹定位，校验加工行程内的干涉情况；床身部分集成了Z向升降导轨、主轴电机安装位、冷却管路排布空间，底座部分预留了切削液收集槽的结构，和实际设备的排液、承重结构完全对应。设计思路上，数模优先保证外部操作结构、安装接口的尺寸准确性，对于铣头内部的齿轮传动结构做了合理简化，

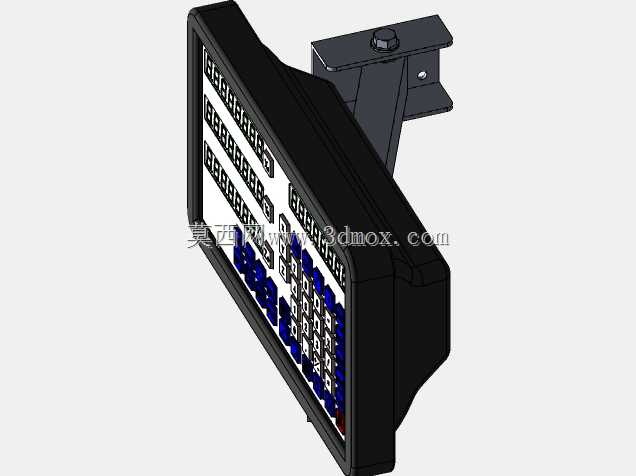

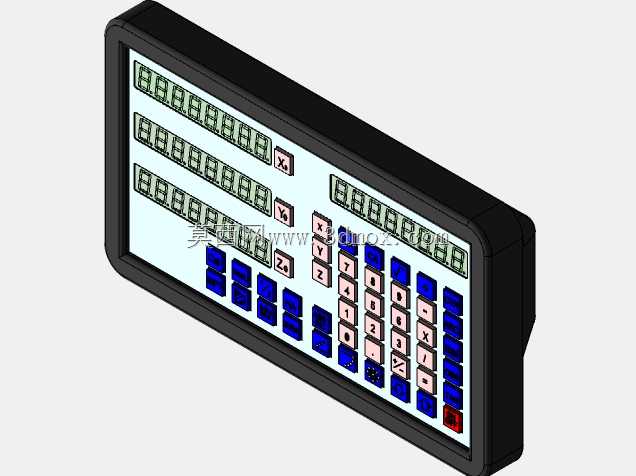

　　既保证了模型用于培训、布局参考时的结构辨识度，也避免了非必要内部结构导致的模型体量过大，适配常规配置电脑的流畅运行需求。从安装边界尺寸来看，这类炮塔铣床的整机占地长度约1.7米、宽度约1.6米，设备最高点距离地面约2.2米，安装时需要在设备四周预留至少0.8米的操作维护空间，工作台的X向有效行程约800mm、Y向有效行程约400mm、Z向升降行程约400mm，主轴端面到工作台面的最大距离约480mm，可满足最大高度400mm以内的零件装夹加工需求；设备底座需要通过膨胀螺栓固定在硬化混凝土地面上，地面承重要求不低于每平方米2吨，避免设备高速运行时出现振动偏移，影响加工精度。数模中还还原了设备操作侧的控制面板位置、

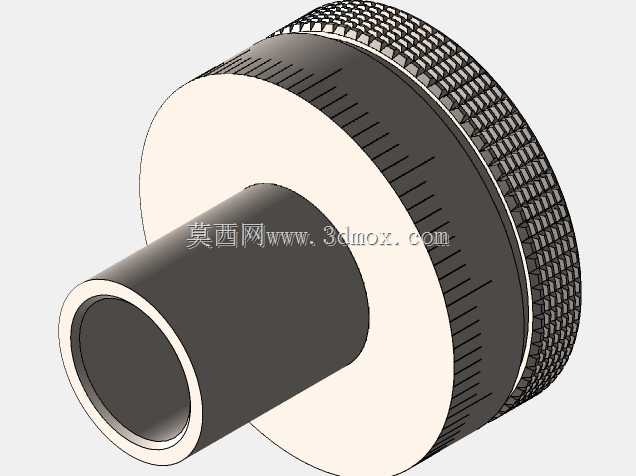

　　进给刻度盘的刻度标识位置，可直接用于制作设备操作指引的三维示意图，帮助新入职的操作人员快速熟悉各操作部件的功能与位置，减少现场培训的设备占用时间；在做车间布局规划时，可直接将该数模导入产线布局场景中，校验铣床与周边数控车床、工具柜、物料周转区的安全距离，确保操作人员上下料、更换刀具、清理切屑时的操作空间充足，避免出现布局拥挤导致的操作安全隐患。对于三维建模从业者而言，这套数模的结构拆分逻辑也可作为通用立式加工设备建模的参考，按照功能模块拆分零件层级，将操作件、传动件、结构件、防护件分图层管理，方便后续做结构拆解动画、装配演示动画的制作，也便于根据不同的设备改型需求调整对应模块的结构参数，快速衍生出不同行程规格的炮塔铣床数模。
