机床配套三轴数显读数头装置

　　这套数显读数装置是机床加工场景里配套普通铣床、磨床、车床等通用金属切削设备的核心辅助测量部件，主要用来替代传统机械刻度标尺，直接输出各进给轴的实时位移数值，降低操作人员读数误差，提升批量加工时的尺寸一致性。从实际车间使用场景来看，普通立式铣床加装这类三轴数显后，操作人员不需要反复对照刻度盘做差值计算，打表对刀、走刀定深的效率能提升四成以上，尤其适合中小批量零件加工、工装调试、实训教学这类需要频繁调整进给位置的工况，能大幅减少新手操作时的刻度读错、进刀量算错导致的零件报废问题。

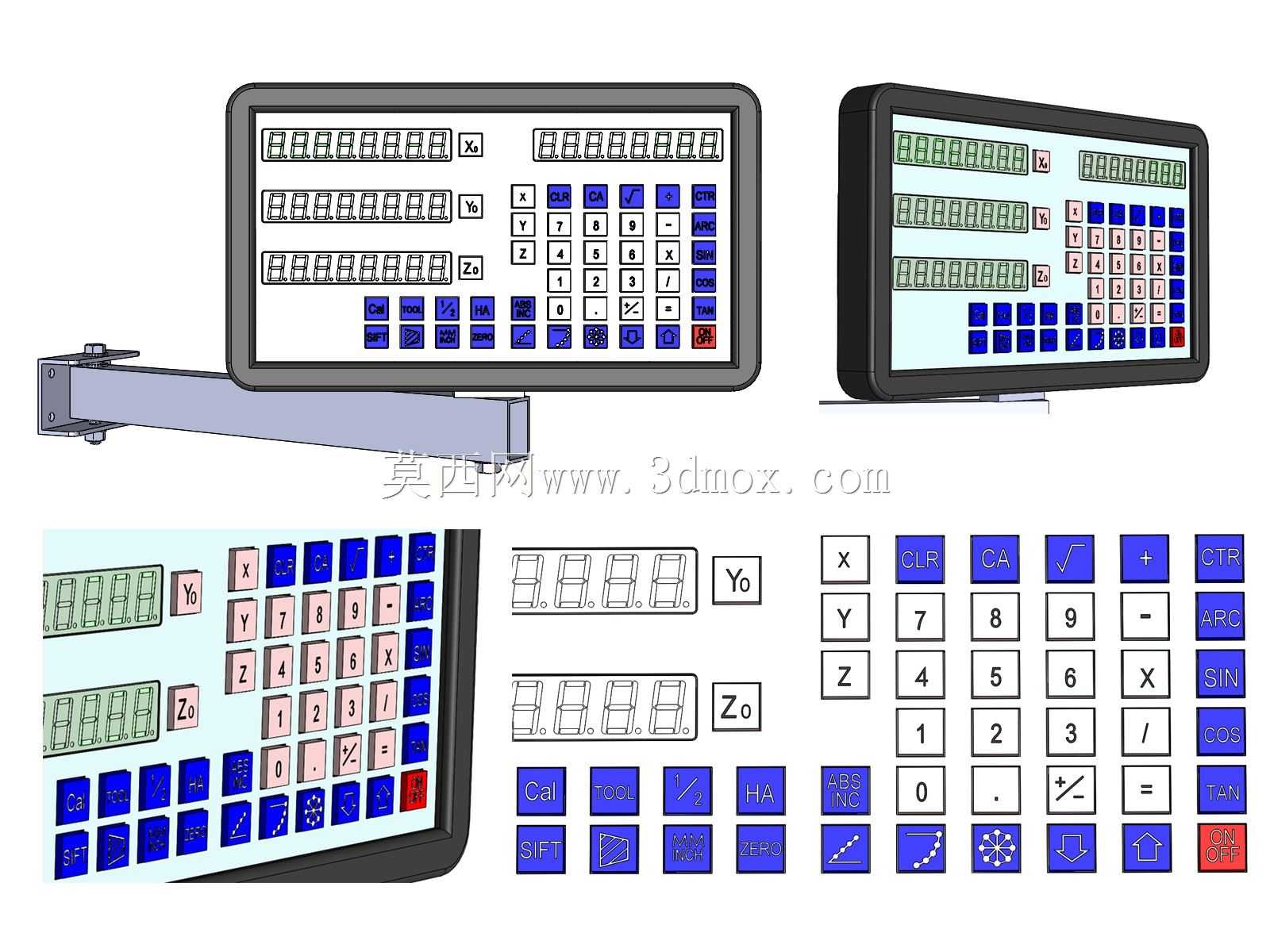

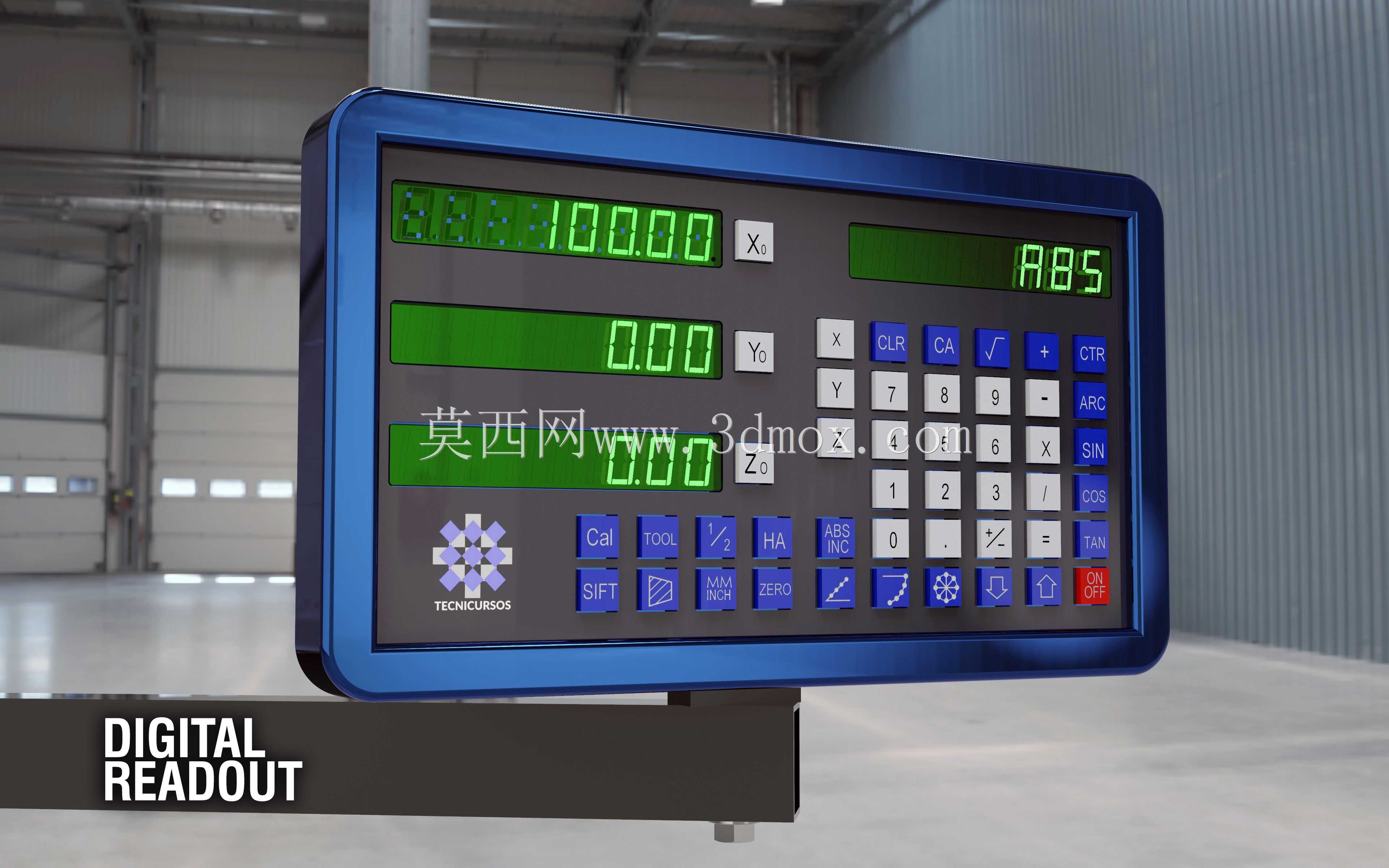

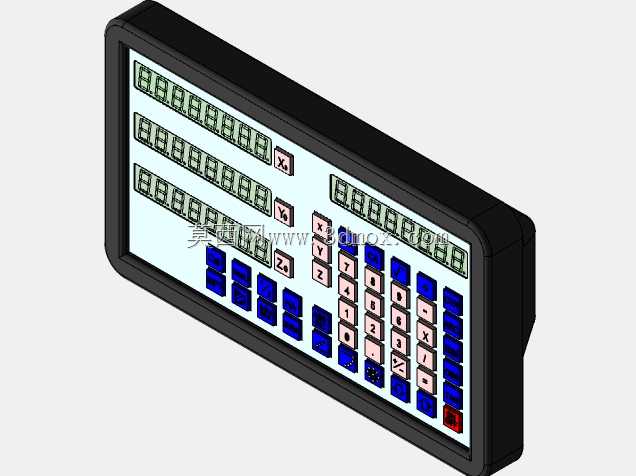

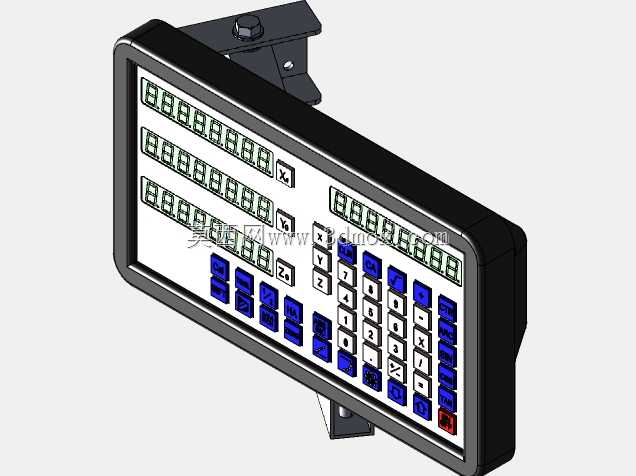

　　从功能设计上看，这套装置覆盖X、Y、Z三个直线进给轴的位移采集显示，面板上集成了坐标清零、半径直径切换、三角函数计算、分孔计算这类常用机加工辅助功能，按键布局按照操作频率做了分区，高频使用的清零、数字输入键放在右手拇指可及的核心区域，功能按键按使用逻辑排布在数字区周边，操作人员盲操作也不容易误触。显示区域采用高亮度数码管，车间日常照明环境下三米范围内都能清晰读数，不会因为切削液飞溅、铁屑附着导致显示模糊，面板表面做了防油污覆膜处理，日常清理只需要用干布擦拭即可，不会渗入按键缝隙造成内部电路故障。

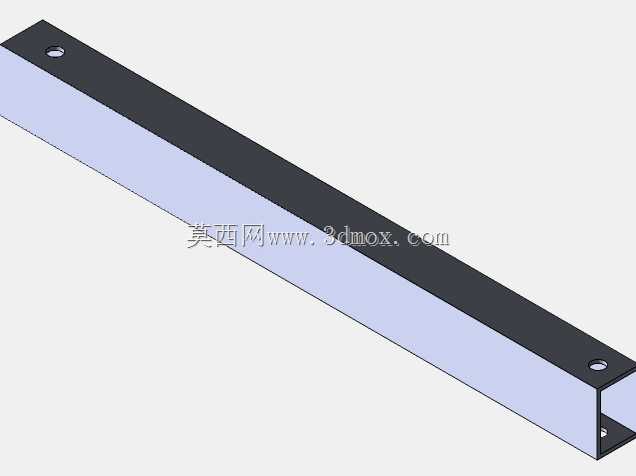

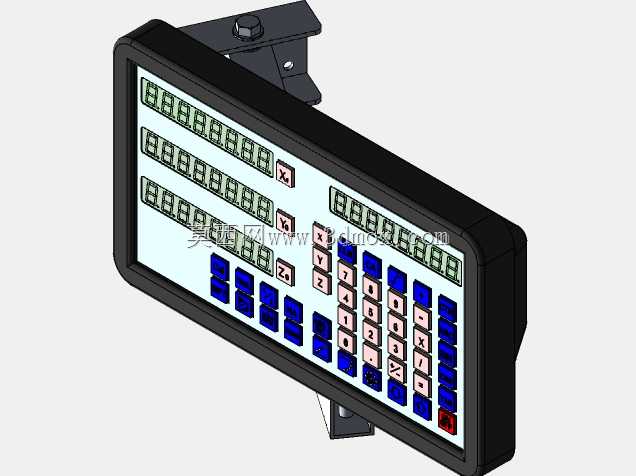

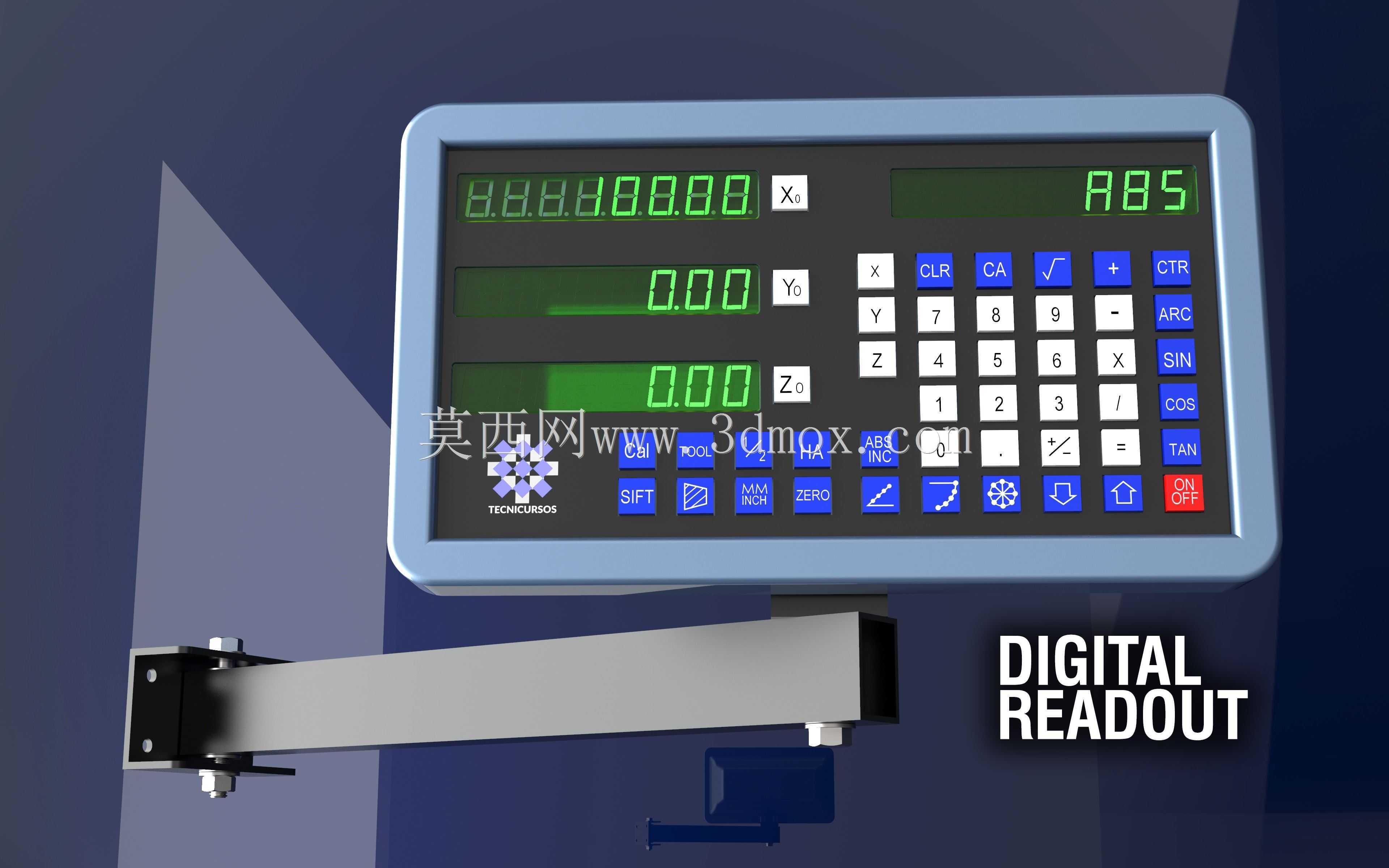

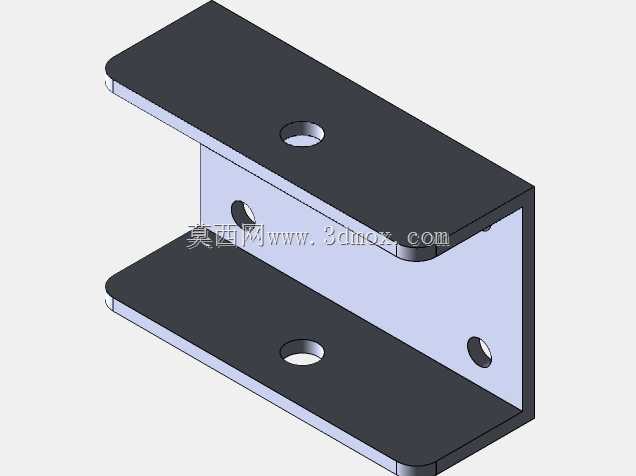

　　结构设计层面，整套装置分为显示操作主机和悬臂安装支架两部分，主机外壳采用一体注塑成型的边框结构，边角做了圆弧过渡，避免车间搬运工件时磕碰造成外壳碎裂。悬臂支架采用矩形钢管材质，一端通过L型安装板固定在机床床身的侧立面，安装板上开有长条形调节孔，可以根据不同机床的安装面位置调整上下、前后的固定位置，适配不同型号铣床、磨床的安装空间；悬臂和主机连接的位置做了可旋转锁紧结构，操作人员可以根据自己的站立位置调整显示面板的俯仰角度和水平转向，调整到位后拧紧侧面的锁紧旋钮即可固定角度，不会因为机床运行的振动出现角度偏移。

　　安装边界方面，主机本体的厚度控制在80mm以内，加上悬臂伸出的总长度范围在200mm到400mm之间可调节，安装时不会超出机床原有操作区的安全边界，不会和机床的进给手轮、操作手柄产生运动干涉。电路接口部分布置在主机的背面下方，连接光栅尺的线缆顺着悬臂内部的走线槽引出，不会外露在操作区域，避免被铁屑刮破、被切削液腐蚀，也不会勾挂操作人员的工作服或者工具。内部电路板做了三防漆涂覆处理，能适应车间内多油污、高湿度、存在切削液雾气的恶劣工况，连续开机运行的稳定性可以满足两班倒生产的使用需求，不会因为长时间运行出现显示漂移、数值跳数的问题。

　　建模过程中，对按键的凸起高度、数码管的下沉深度、悬臂的壁厚、安装板的孔位尺寸都做了1:1的还原，每个功能按键的标识都和实际量产产品一致，可用于车间培训时的设备结构讲解、数显操作流程演示，也可以作为机床改造方案的配套展示模型，帮助设备维护人员提前确认安装位置、走线路径，减少现场安装时的尺寸适配问题。
