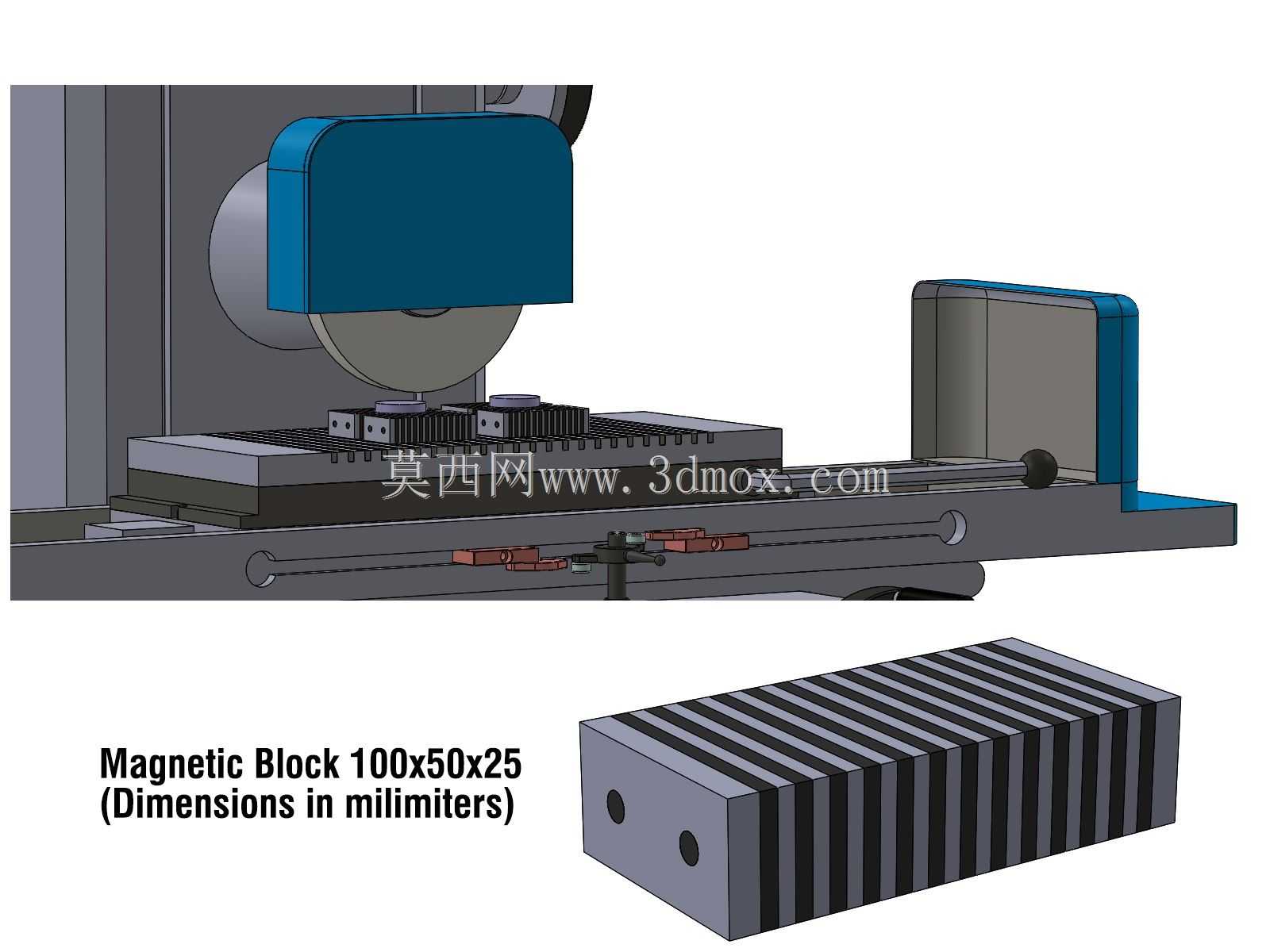

研磨工序用100x50x25规格磁性块

　　在精密机加工的研磨工序里，经常会遇到带凸起、异形轮廓、薄壁非规则结构的零件，这类零件如果采用传统的机械压板装夹，很容易因为装夹应力导致零件变形，或是压板遮挡需要研磨的加工面，甚至出现装夹定位偏差，直接影响最终的研磨精度与形位公差达标率，而这类特定尺寸的磁性块，正是针对这类研磨场景痛点设计的磁力装夹辅件。从实际使用场景来看，这类磁性块常配套平面磨床、手动研磨台、精密珩磨设备使用，尤其是在小批量异形零件的精密研磨工序中，依靠自身的恒定磁吸力吸附固定导磁类待加工零件，不需要额外的机械压紧结构，能够完全暴露待研磨的工件表面，避免装夹结构对加工路径的干涉，同时不会对薄壁零件施加过大的装夹应力，能有效减少研磨过程中的零件变形问题。

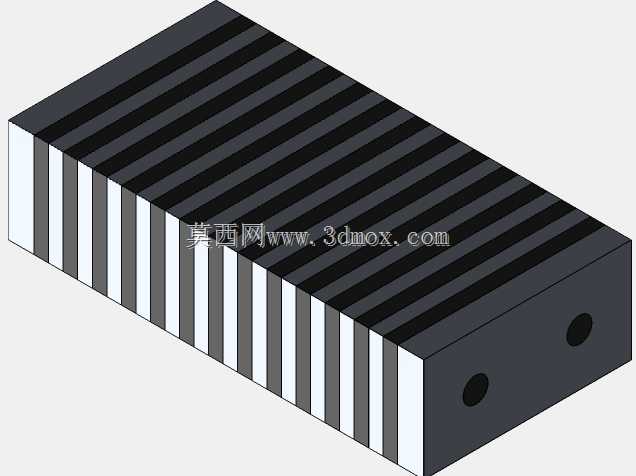

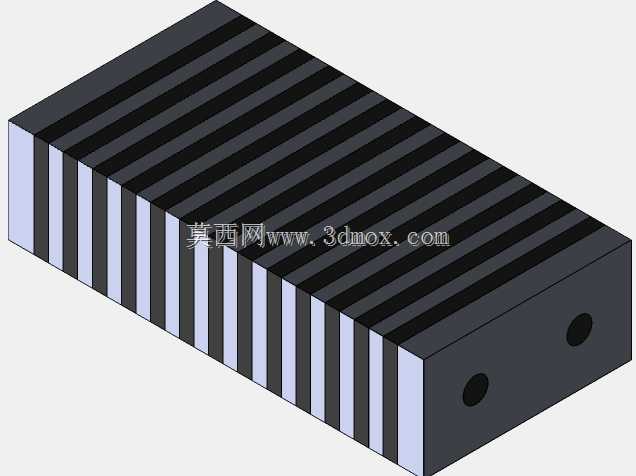

　　从设计思路上看，这款磁性块采用规整的长方体构型，外形尺寸严格控制为100mm长、50mm宽、25mm厚，规整的六面结构可以直接适配磨床标准工作台的T型槽安装边界，也可以多块拼接组合使用，针对不同尺寸的待加工零件灵活调整吸附点位，25mm的厚度既保证了内部磁路结构有足够的布置空间，能够输出稳定均匀的磁吸力，同时也不会因为厚度过大占用过多的工作台垂直空间，避免研磨头的行程不足问题。在功能特性上，这款磁性块的工作面经过精密平磨处理，平面度控制在微米级，能够和待加工零件的基准面完全贴合，保证吸附定位的精度，不会因为接触面存在间隙导致装夹松动，或是零件定位基准偏移；磁路设计采用均匀分布的磁极结构，磁吸力覆盖整个工作面，

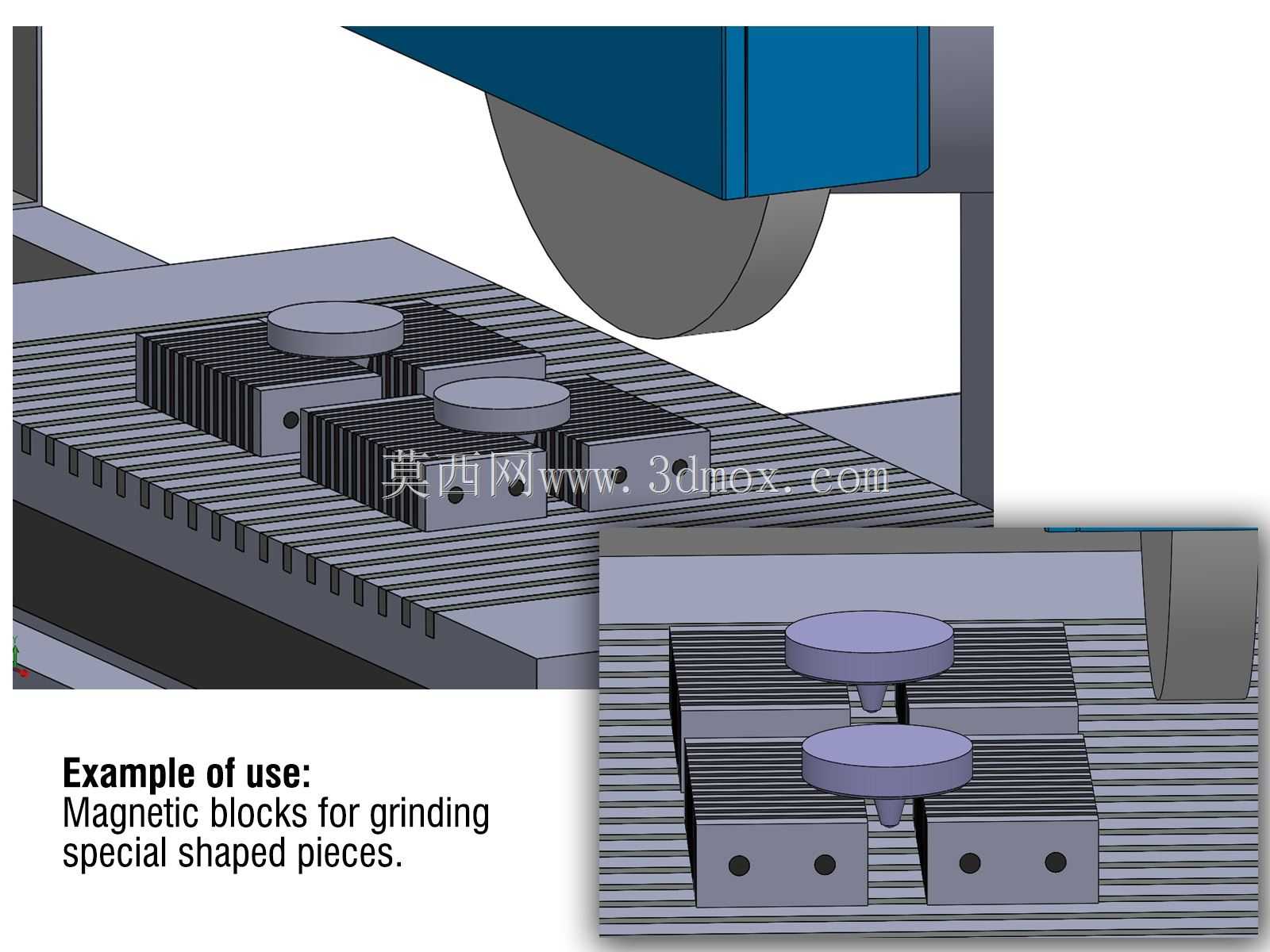

　　不会出现局部吸力不足的问题，在研磨过程中能够承受砂轮或研磨头的切削侧向力，避免工件出现移位、飞料的安全隐患。在实际安装使用时，这款磁性块既可以单独使用，吸附固定小型异形导磁零件，也可以根据待加工零件的轮廓，将多块磁性块布置在零件的非加工面下方，避开需要研磨的凸起或特殊结构位置，实现无遮挡装夹，解决传统装夹方式无法处理特殊形状零件研磨的痛点；同时规整的外形尺寸也方便收纳，在不需要使用时可以整齐叠放，不会占用过多的工装存储空间。对于结构设计人员来说，在设计研磨工序的工装方案时，这类标准尺寸的磁性块可以直接作为标准辅件调用，不需要额外设计定制复杂的专用夹具，能够大幅缩短工装设计周期，降低小批量零件加工的工装成本；对于设备操作人员来说，

　　这类磁性块的装夹操作简单，不需要反复调整压板位置与压紧力，只需要将零件基准面擦拭干净后放置在磁性块工作面上，确认磁吸力吸附牢固后即可开始研磨工序，能够有效提升装夹效率，减少辅助工序的时间占比。在长期的加工使用场景中，这类磁性块的耐磨性能表现稳定，工作面经过高频淬火处理，长期接触零件基准面也不会出现明显的磨损凹陷，能够长期保持工作面的平面度精度，不需要频繁进行修磨维护；同时磁性能衰减速度慢，在正常的使用环境下，不需要额外进行充磁维护，能够长期保持稳定的吸附力，适配精密研磨工序对装夹稳定性的严苛要求。针对不同的研磨加工场景，这款磁性块既可以用于平面研磨工序的工件装夹，也可以用于小型零件的角度研磨辅助定位，配合角度正弦台使用时，规整的底面能够和正弦台工作面完全贴合，保证角度定位的精度，不会因为底面不平整导致角度偏差。在加工一些带局部凸起的小型模具零件、精密五金异形件时，传统装夹方式往往需要制作专用的仿形压块，不仅制作周期长，而且压紧力控制不当很容易压伤零件表面，而采用这类磁性块装夹，只需要将磁性块布置在零件的平整基准面位置，避开凸起的加工区域，就可以实现稳定装夹，完全不会遮挡加工路径，也不会对零件非装夹面造成压伤，非常适合多品种小批量的精密零件研磨加工场景。
