五英寸精密角度测量正弦规结构设计

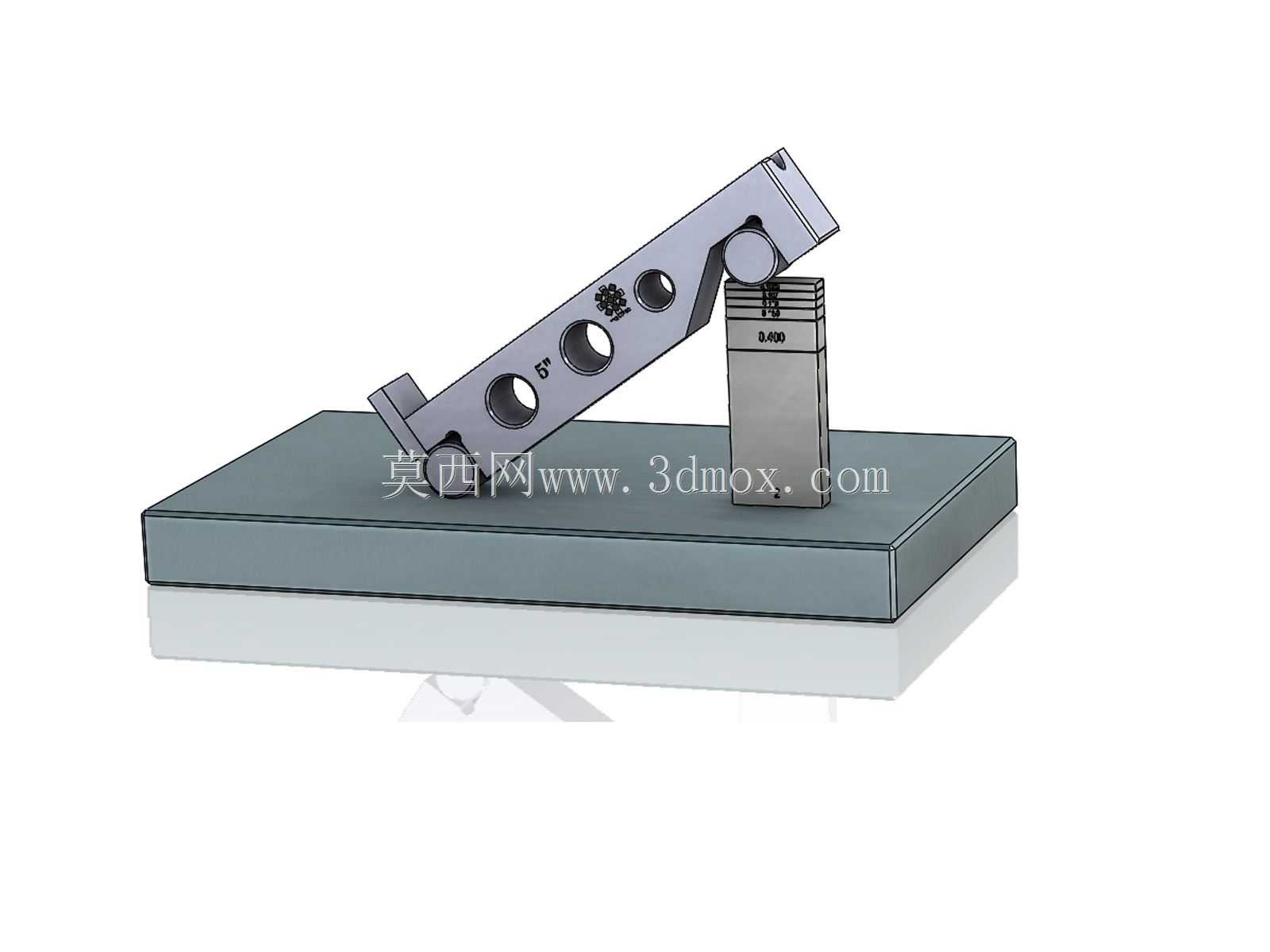

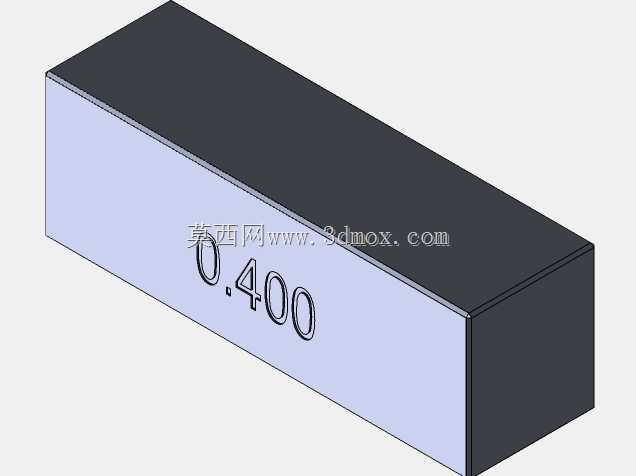

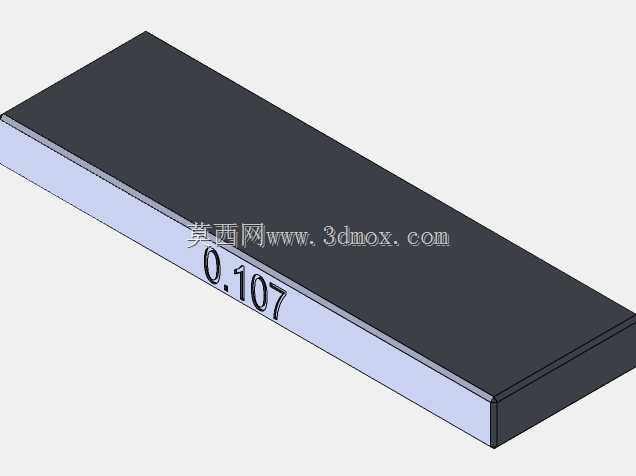

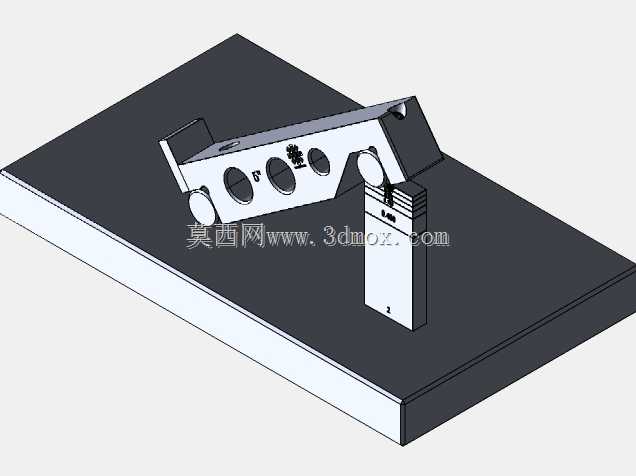

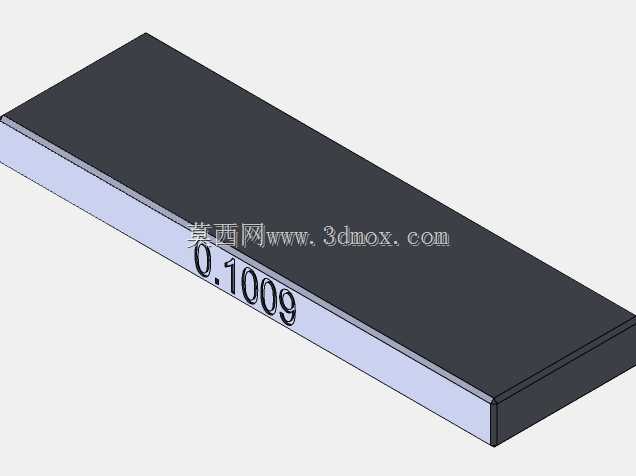

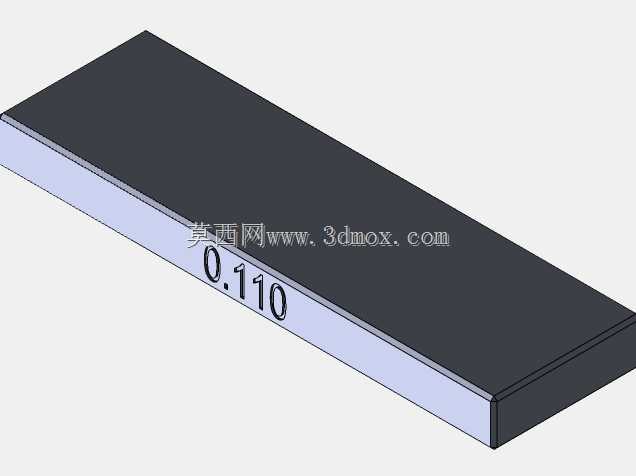

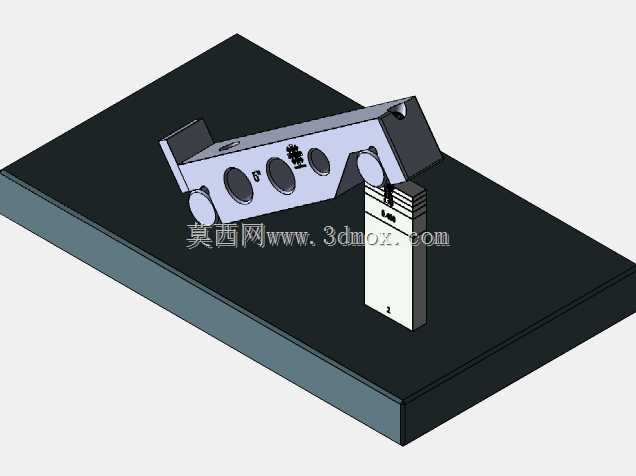

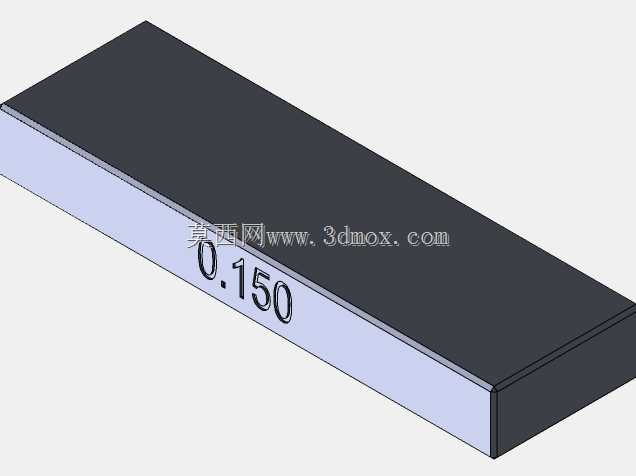

　　在机加工现场的角度类工序里，很多人会遇到斜度装夹、角度检具校准的需求，普通角度尺的精度往往只能到分级，面对IT5级以上的斜面加工、锥度检测场景就很难满足公差要求，这时候正弦规就是车间里绕不开的核心量具。这款五英寸规格的正弦规，主体采用高碳铬轴承钢整体淬硬处理，工作面经过多次时效消除内应力后做精密研磨，平面度、平行度公差控制在微米级，两个支撑圆柱的圆柱度误差不超过0.002mm，圆柱中心距的公差严格控制在±0.003mm，这也是正弦规能够实现高精度角度换算的核心基础——毕竟正弦规的角度原理就是通过量块组垫起其中一个圆柱，利用直角三角形的正弦函数关系，sinα=H/L，其中L是两圆柱的固定中心距，H是垫入量块的组合高度，以此来复现理论角度值。

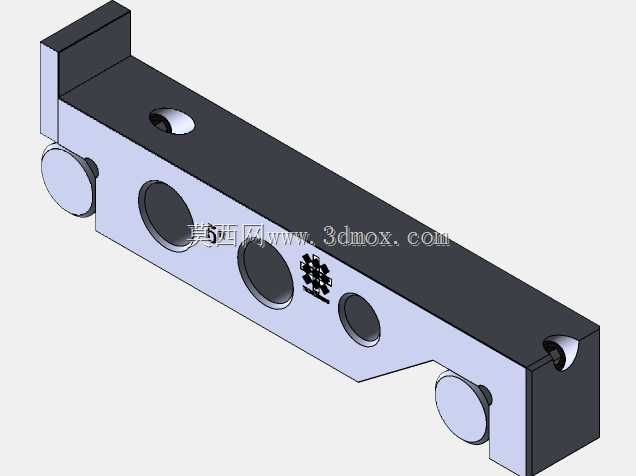

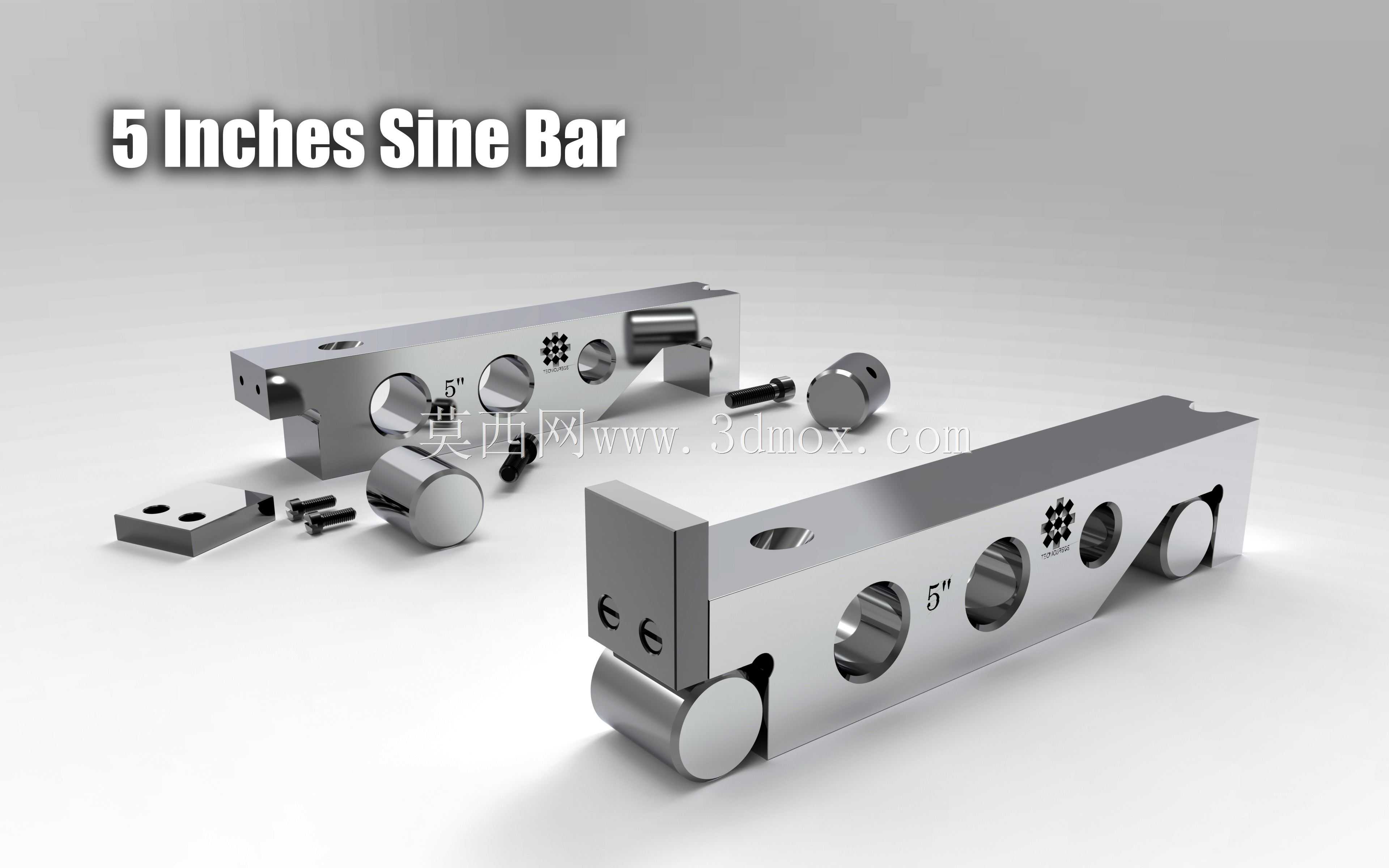

　　从实际使用场景来看，这款正弦规主要适配磨床、铣床的斜度工件装夹，比如加工小型模具的斜顶、精密零件的锥面、刀具的角度刃口，也可以用来校准角度样板、检验锥度零件的实际角度偏差。很多新手在使用正弦规的时候容易忽略安装边界的问题，这款五英寸规格的主体工作面宽度为25mm，主体长度127mm，两个支撑圆柱的直径均为20mm，安装时需要确保正弦规放置在0级精度的平板上，垫量块的圆柱下方不能有切屑、毛刺，否则会直接导致角度误差超差。设计的时候特意在主体上加工了多个减重孔，一方面是减轻整体重量，方便操作人员在工位间挪动，另一方面也减少了钢材长期使用的形变累积，同时减重孔的位置经过受力仿真校核，避开了主体的主要受力路径，不会因为开孔导致工作面受力变形。

　　主体两端的挡块结构是用来定位工件的，挡块的工作面与正弦规主体的侧面垂直度公差控制在0.005mm以内，装夹工件的时候可以靠紧挡块，避免工件在测量或者加工过程中发生滑移。很多车间里的老款正弦规没有预留装夹孔，加工的时候只能靠压板压在主体两端，很容易压伤工作面，这款设计在主体的非工作区域加工了螺纹孔和定位槽，可以配合专用夹具直接固定在机床工作台上，不需要额外的压板遮挡工作面，大幅提升了装夹效率。支撑圆柱和主体的连接采用过盈配合加销钉定位的结构，避免长期使用后圆柱发生松动、转动，导致中心距出现偏差，圆柱的表面粗糙度达到Ra0.08，和量块、平板接触的时候能够实现均匀贴合，不会因为接触面的微观不平度导致高度测量误差。

　　在角度测量的实际操作中，需要注意正弦规的适用角度范围一般在0到45度之间，超过45度之后测量误差会明显增大，这时候就需要换用其他角度测量方式，这款五英寸的正弦规在0到30度范围内的测量精度可以达到±5秒，完全满足绝大多数精密机加工的角度公差要求。设计的时候还考虑了车间的实际使用环境，主体的非工作面做了发黑处理，防止车间里的切削液、润滑油导致锈蚀，工作面和圆柱表面涂有防锈脂，长期存放也不会出现锈斑。很多人在使用正弦规的时候会搭配百分表做工件的斜度打表检测，这时候可以把正弦规和磁力表座配合使用，主体侧面的平面度也经过精密研磨，能够保证磁力表座吸附后的移动直线度。

　　从结构设计的细节来看，两个支撑圆柱的中心连线和主体工作面的平行度是核心精度指标，这款产品在加工的时候采用一次装夹磨出圆柱安装孔和工作面，然后配磨圆柱的直径，保证装配后中心连线和工作面的平行度误差不超过0.003mm/100mm。主体上的各个孔位边缘都做了倒角处理，避免操作人员拿取的时候被锐边划伤，也防止孔位边缘的毛刺掉落刮伤工作面。和普通的角度量具相比，正弦规的优势在于可以通过量块组合实现任意角度的高精度复现，不需要制作专用的角度样板，尤其适合多品种小批量的精密零件加工场景，能够大幅减少专用工装的制作成本和周期。在锥度零件的检测中，只需要把工件放在正弦规工作面上，垫好对应锥度的量块高度，用百分表拉工件的上母线，如果百分表的读数差在公差范围内，就说明工件的锥度符合要求，这种检测方式效率高、精度稳定，是精密机加工车间的标配量具之一。
