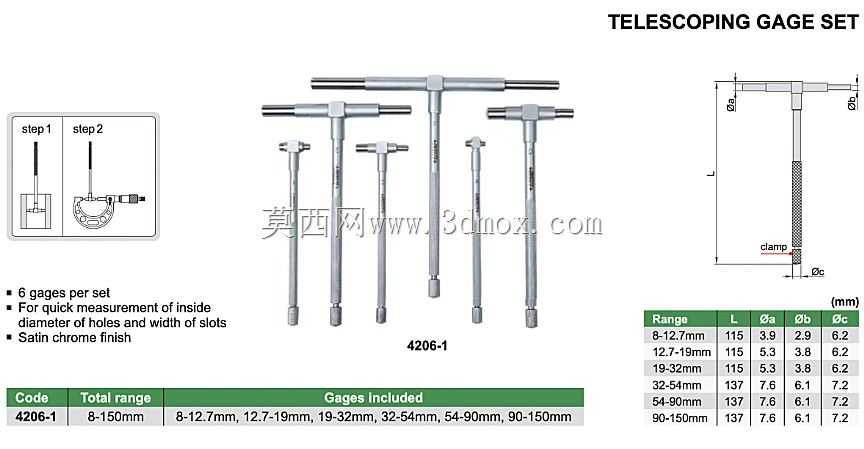

可伸缩式精密测量钻孔配套仪表组结构

　　在机加工现场的精密钻孔工序里，这类伸缩式仪表组是配合千分尺完成孔位精度、孔径尺寸复核的常用配套工装，很多车间做IT7级以上精度的钻孔作业时，都会搭配这类可伸缩的仪表组件来完成工位上的快速测量，不用反复把工件移到质检室的三坐标工位，能省不少装夹转运的时间。

　　从实际使用场景来看，这类仪表组主要适配台式钻床、数控钻攻中心的工位旁测量需求，尤其是加工小型液压阀块、精密传动零件上的径向孔、轴向阶梯孔时，固定长度的测量表架很难伸进沉孔或者深孔的台阶位置完成测点接触，伸缩结构的设计刚好能解决这个痛点：测量时可以根据孔的深度调整表组的伸出长度，让测头精准抵靠在需要测量的孔壁、孔底台阶面上，不用更换不同长度的接杆就能覆盖常见的10-80mm深度范围的孔位测量需求，适配车间里大部分中小型零件的钻孔精度检测场景。

　　设计这套结构的时候，首先要考虑的是伸缩段的滑动阻尼，不能太松导致测量时表组回缩造成读数偏差，也不能太紧导致现场操作人员调整长度时费力，所以滑动配合段选用了小间隙的H7/g6配合公差，配合面做了硬质阳极氧化处理，既保证滑动顺畅，又能长期使用不出现磨损松旷，避免测量时的示值误差。另外考虑到钻孔现场难免会有切削液、金属碎屑溅落，伸缩配合的位置特意加了一圈丁腈橡胶的防尘密封圈，能阻挡细小的铁屑、铝屑钻进滑动缝隙里，防止伸缩段卡滞或者划伤配合面，延长工装的实际使用寿命。

　　从安装边界来看，这套仪表组的底座是标准的燕尾槽连接结构，可以直接固定在常见的磁性表座、钻床工作台的专用夹具上，整体收缩状态下的总长度控制在120mm以内，最大伸出长度可以到190mm，不会因为伸出过长导致表架刚性不足出现测量抖动；安装时只要保证测头的轴线和被测孔的轴线同轴度误差控制在0.02mm以内，就能保证测量读数的可靠性，不需要做额外的校准调试，现场操作人员经过简单培训就能快速上手使用。

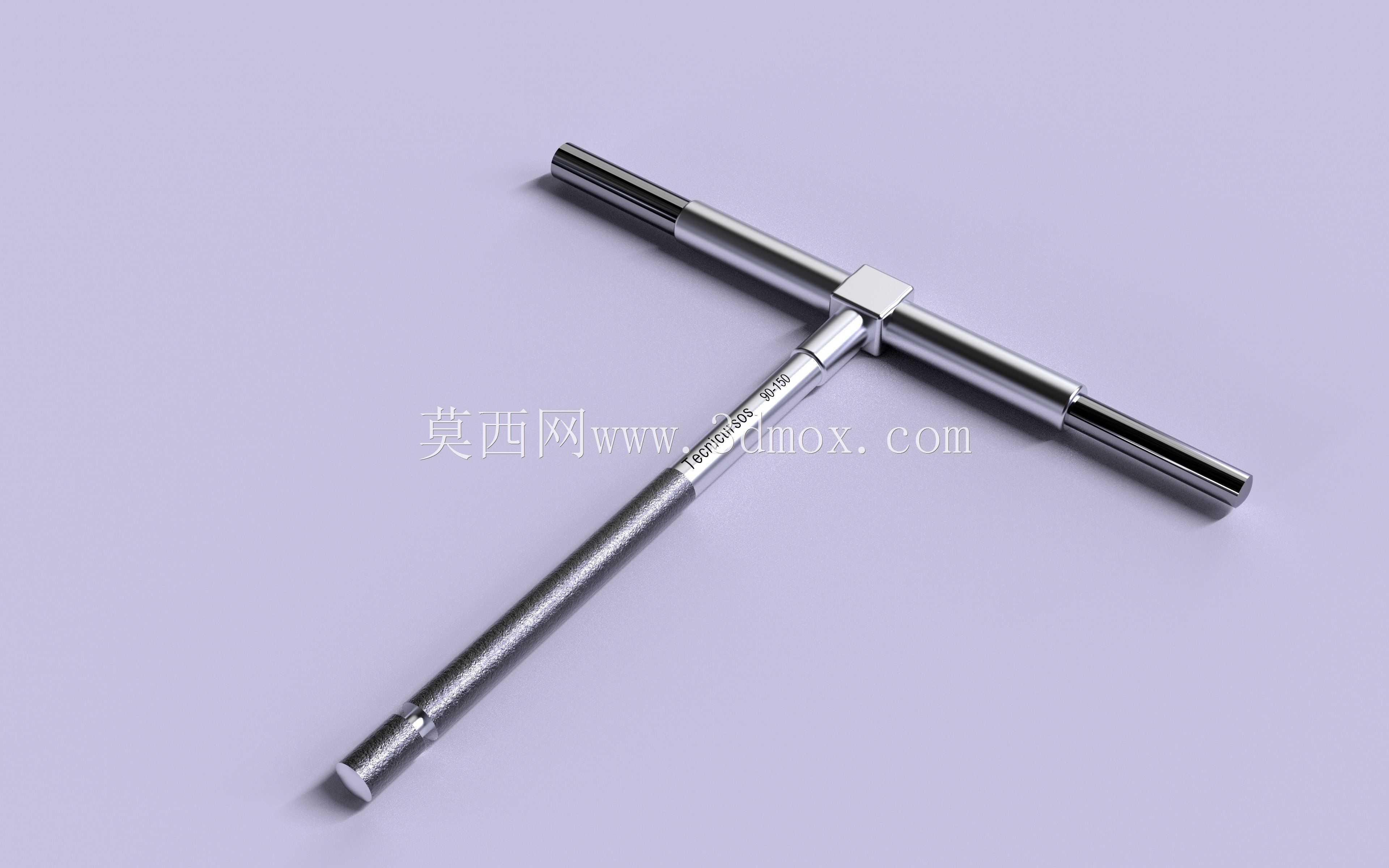

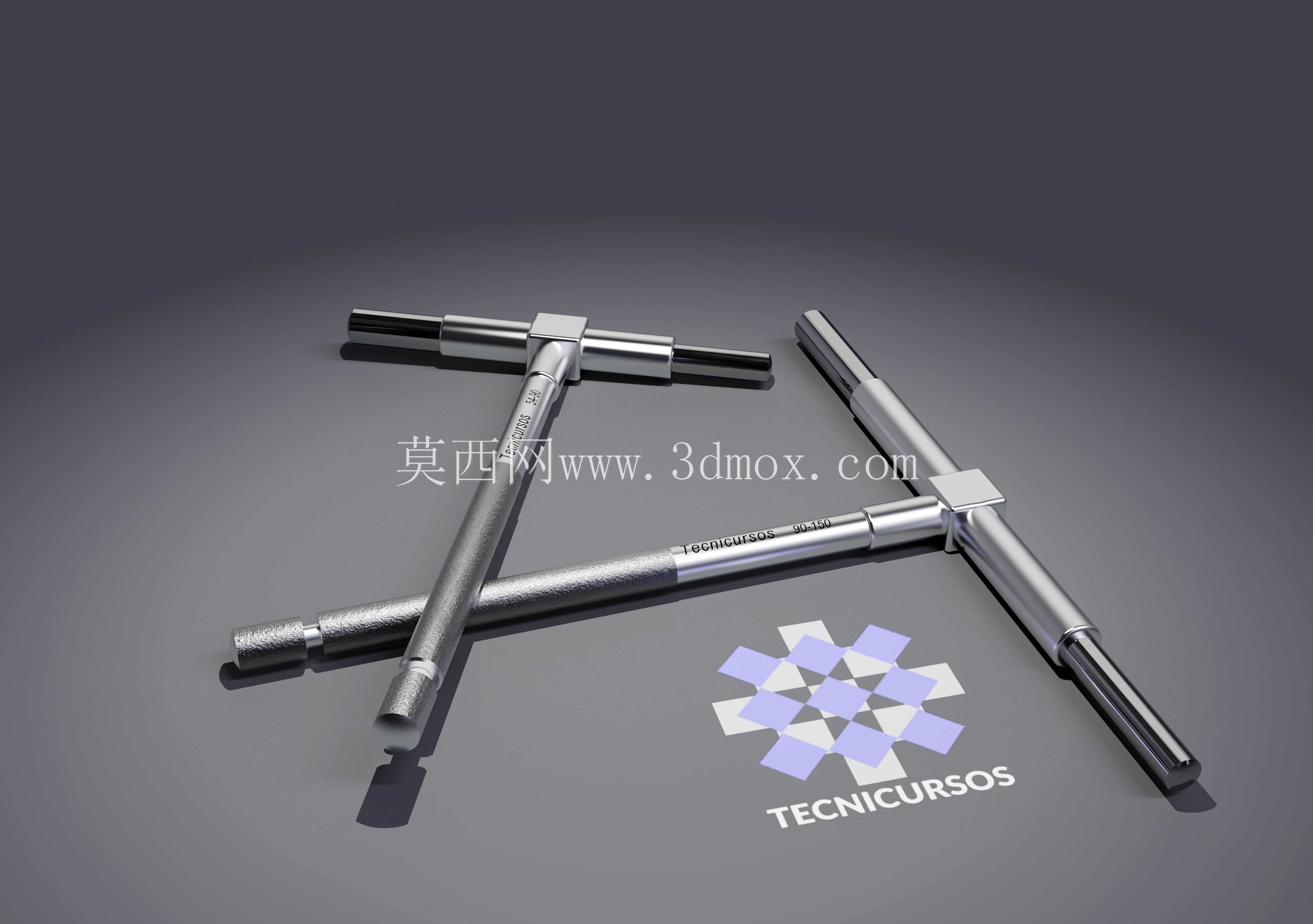

　　结构细节上，仪表的安装位做了快换式的夹装设计，可以根据测量需求换装百分表、千分表或者杠杆表，夹装孔的直径是标准的8mm，适配市面上绝大多数常用的机械测量表头，不用额外加工转换套；伸缩段的侧面做了等距的刻度线，调整伸出长度的时候可以直接读取刻度值，方便针对不同深度的孔位快速预设伸出长度，减少反复调整的时间。另外在表组的手持位置做了滚花纹理，这里特意没有做精细的滚花建模——因为实际加工中如果滚花做的太细，转换成通用的STEP格式时文件体积会变得非常大，反而不适合不同软件之间的文件交互，实际使用中这种滚花的纹理和表面喷砂处理的握持摩擦力非常接近，完全能满足现场手持调整的防滑需求，不会因为省略了精细滚花结构影响实际使用体验。

　　在功能特性上，这套伸缩式仪表组除了能完成钻孔后的孔径、孔深、孔位圆跳动测量，还可以配合钻床的进给刻度完成钻孔过程中的进给深度实时监测，尤其是加工盲孔的时候，把表组固定在钻床的主轴套筒旁，测头顶在工作台的基准面上，就能直接通过表的读数实时显示主轴的进给量，比单纯看钻床的刻度盘精度要高一个等级，能把盲孔的深度误差控制在0.01mm以内，满足精密液压零件、气动元件的盲孔加工精度要求。

　　实际选型搭配的时候，要注意被测孔的最小直径不能小于6mm，不然伸缩段的前端没法伸进孔内完成测量；如果是测量铜、铝等软质材料的工件，最好在测头位置加装一个硬质合金的测头保护帽，避免测头划伤工件的已加工表面，影响零件的表面质量。另外这套结构的所有零件都做了去毛刺处理，伸缩滑动的行程末端做了限位结构，防止调整的时候把伸缩段整个从基座里拔出来，避免现场使用时零件散落丢失，也能防止伸出超程导致的结构损坏。
