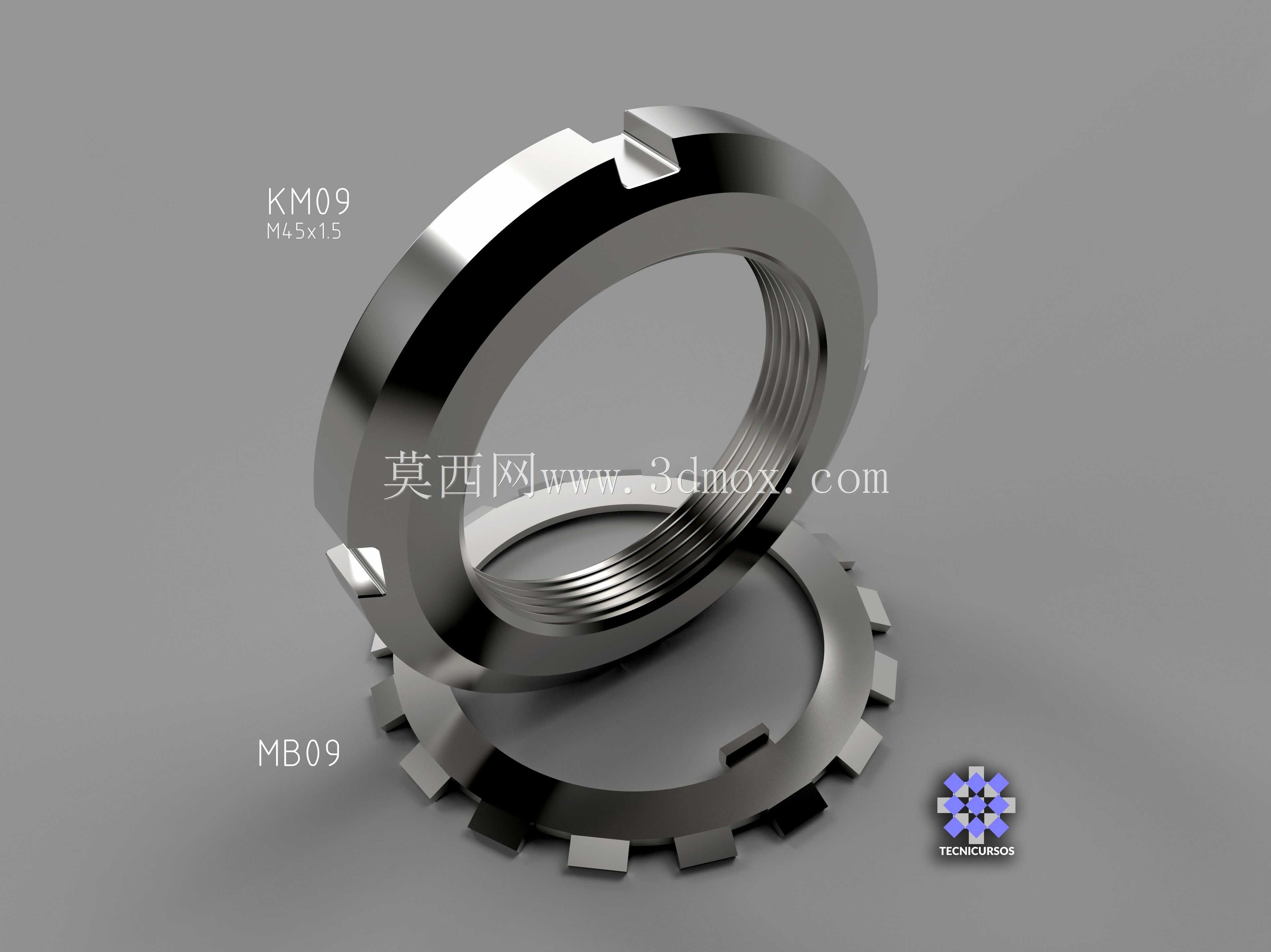

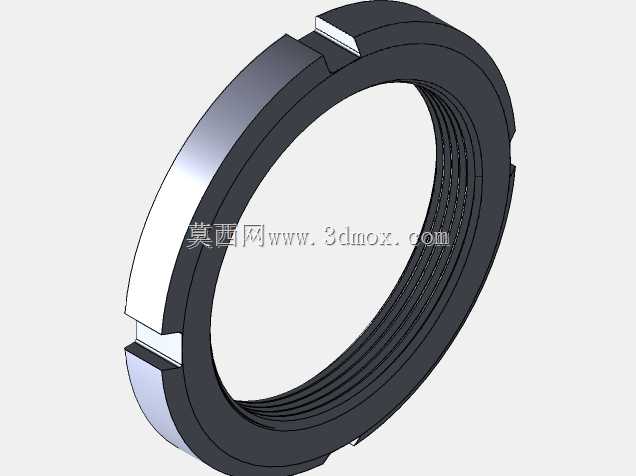

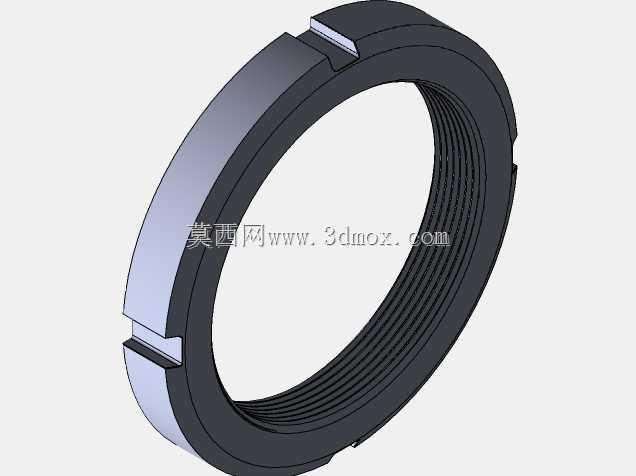

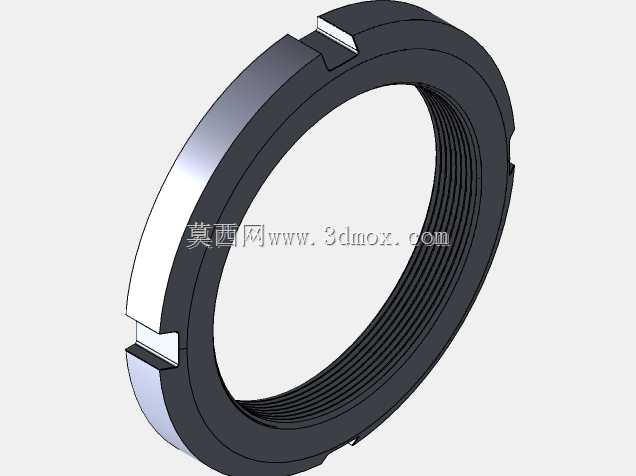

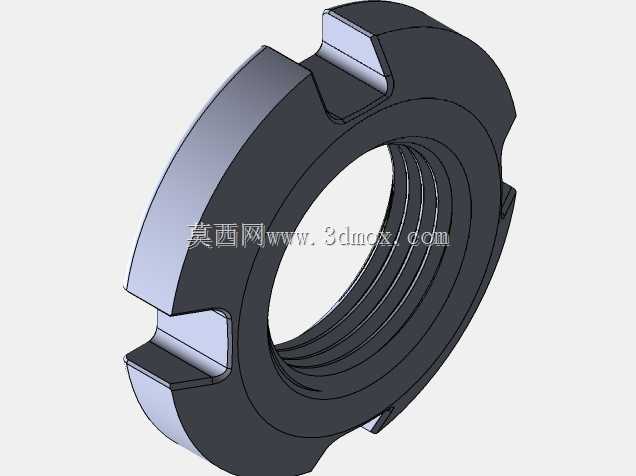

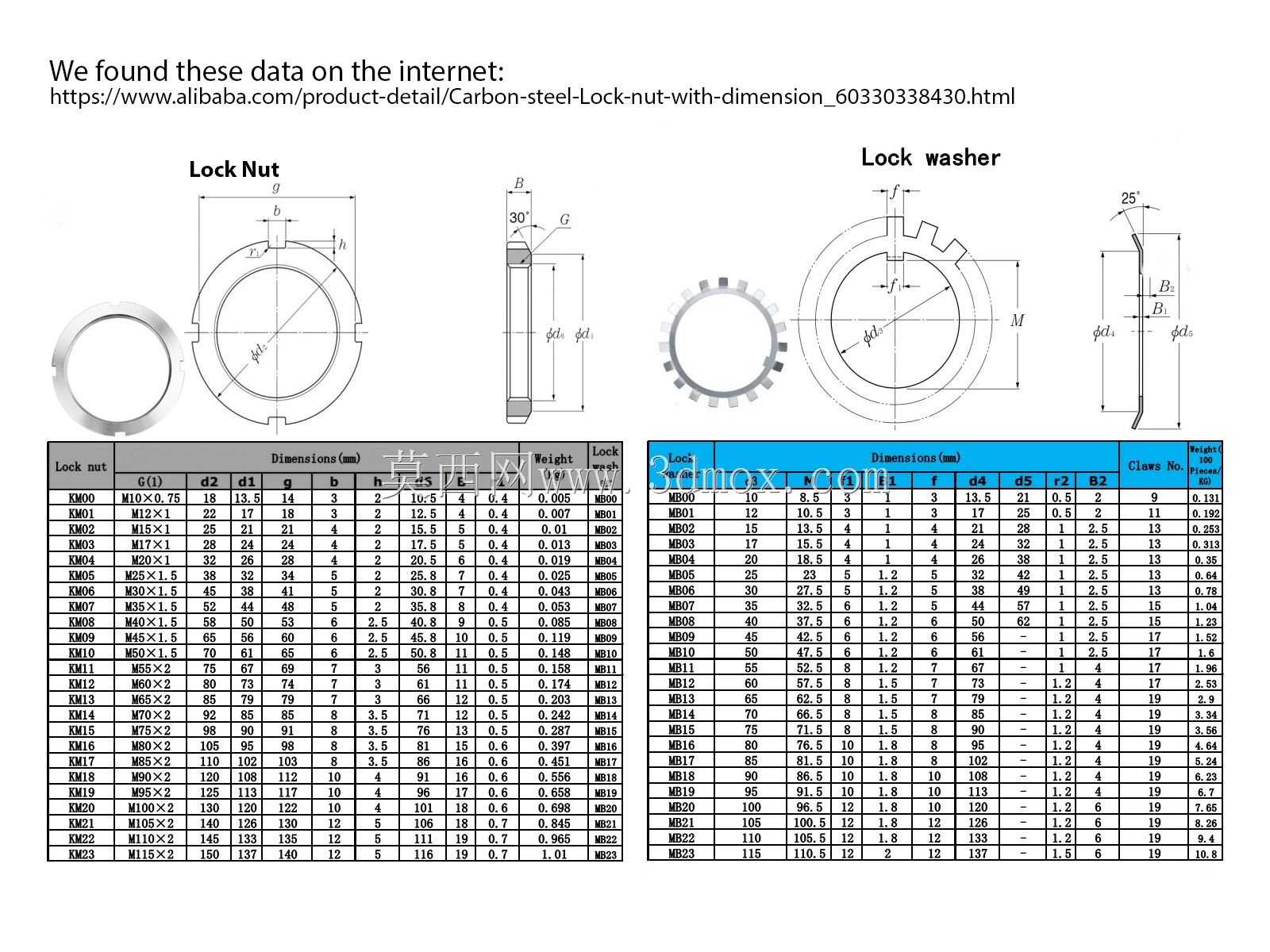

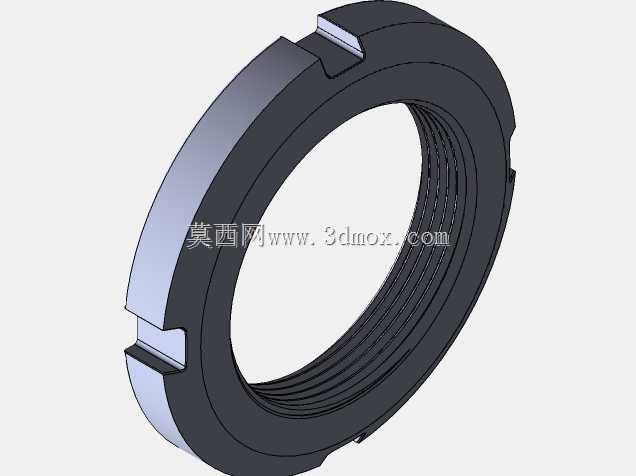

KM09型锁紧螺母与MB09止动垫圈配套组件

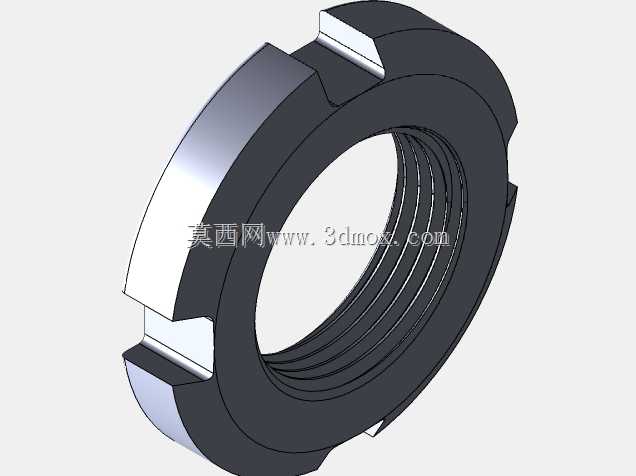

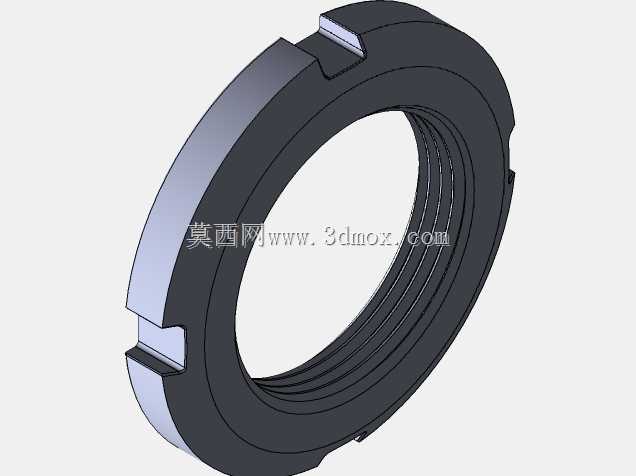

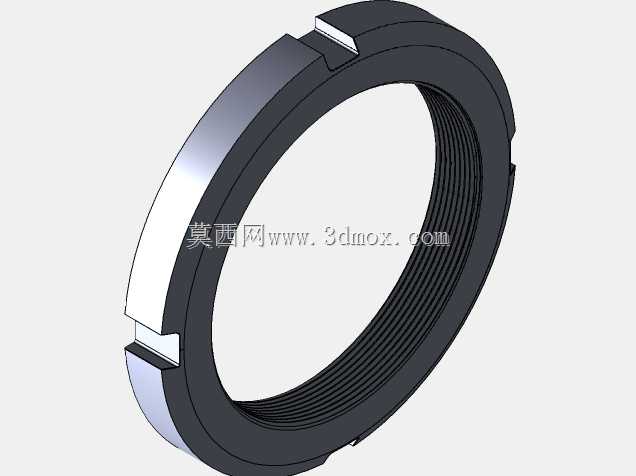

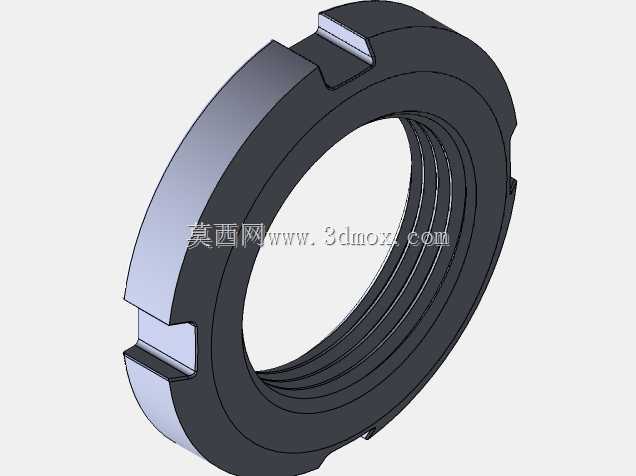

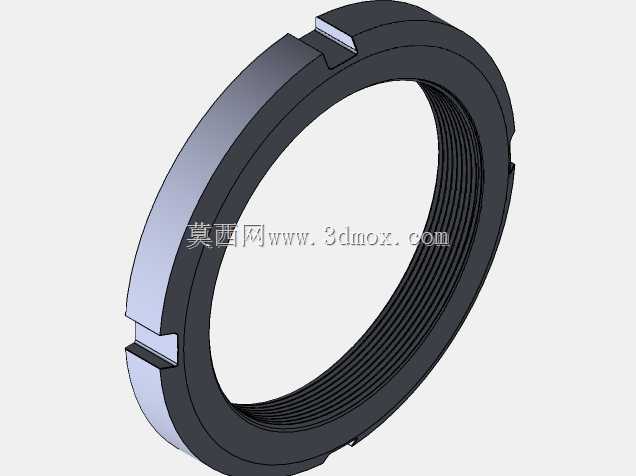

　　在各类旋转轴系的装配场景中，轴上零件的轴向固定始终是结构设计环节需要重点考量的内容，尤其是轴承内圈、砂轮安装座这类需要承受轴向载荷、同时要避免运行中出现轴向窜动的部件，单靠轴肩定位往往无法满足锁紧需求，配套的锁紧螺母与止动垫圈就是解决这类问题的核心标准件。这套组件包含的锁紧螺母为细牙内螺纹结构，对应规格为M45×1.5，也就是型号标注的KM09规格，这类细牙螺纹的选用并非随意设计，细牙螺纹的螺距更小，螺纹升角更低，本身具备更好的自锁性能，同时在相同的螺纹公称直径下，细牙螺纹的螺母径向厚度可以做得更薄，能够适配轴承安装位周边紧凑的空间，不会与轴承端盖、密封件等周边零件产生安装干涉。

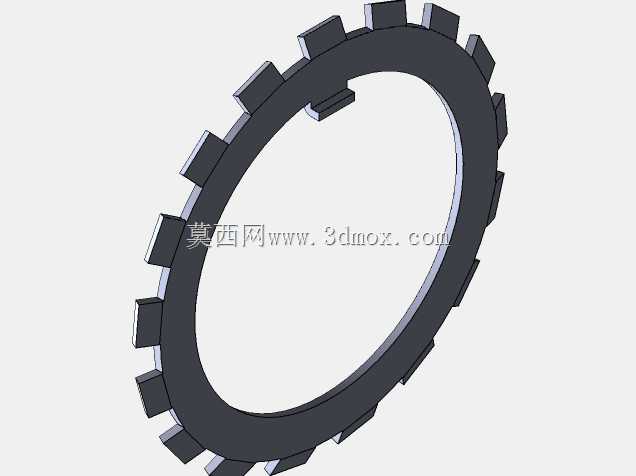

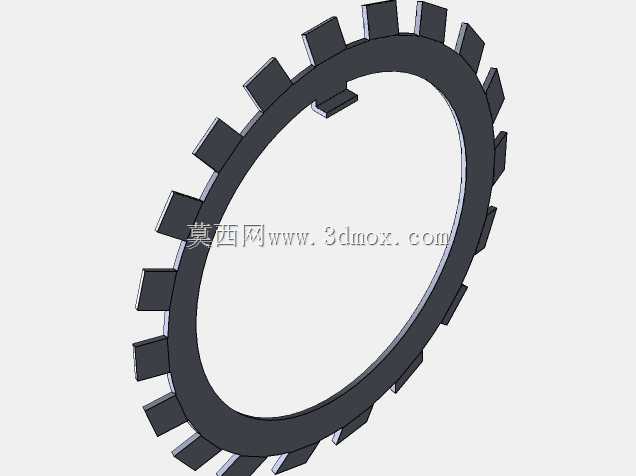

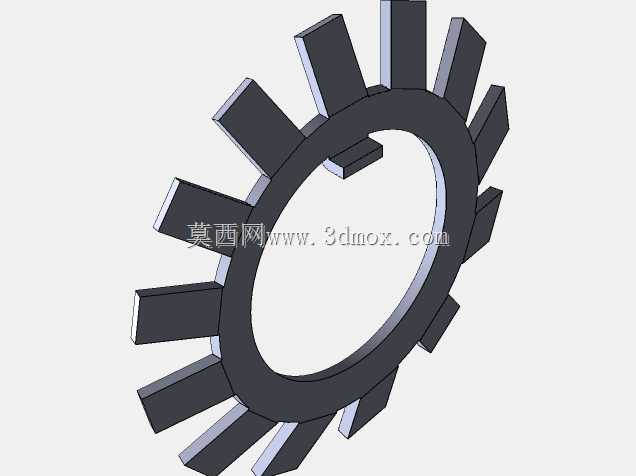

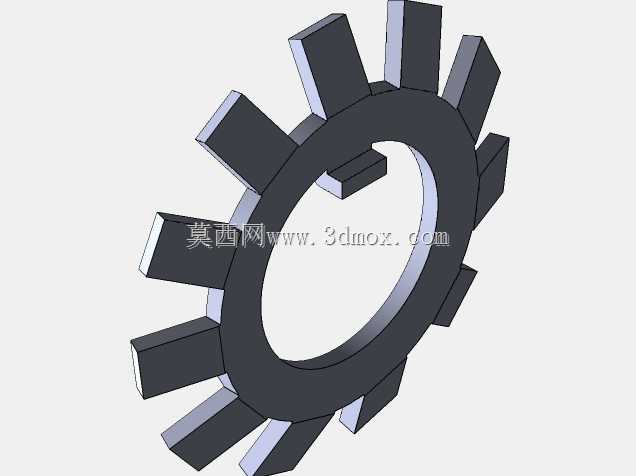

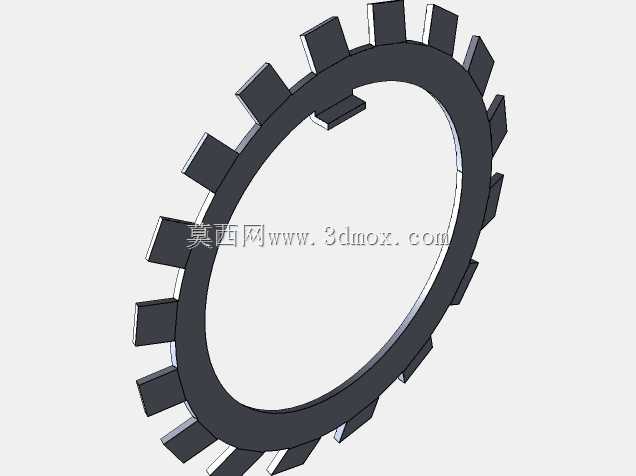

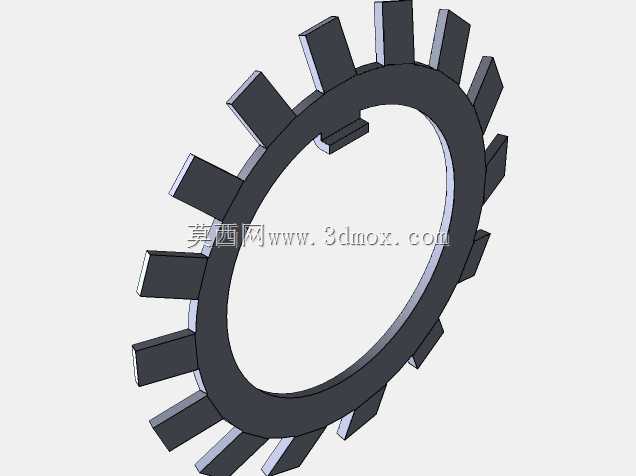

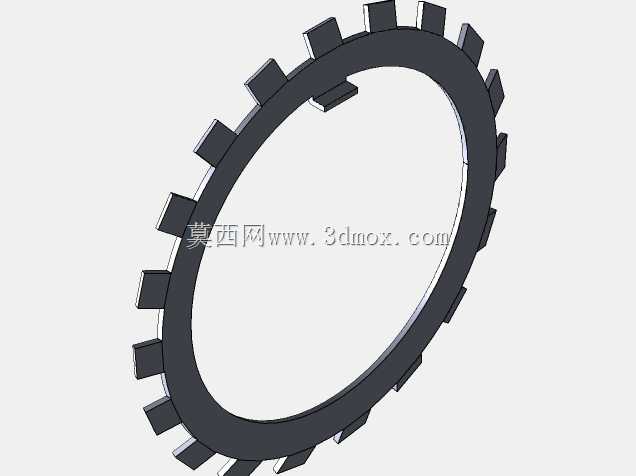

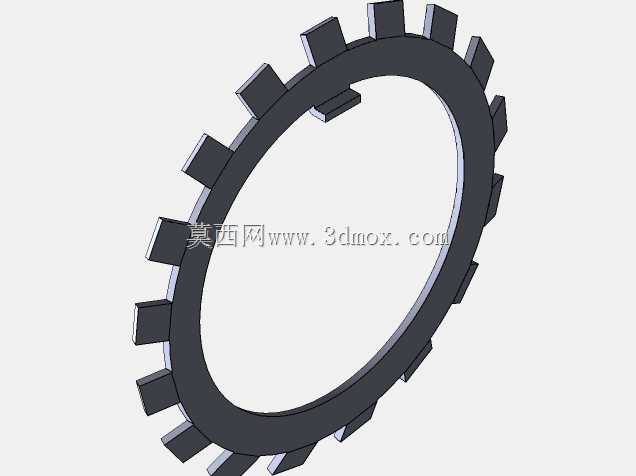

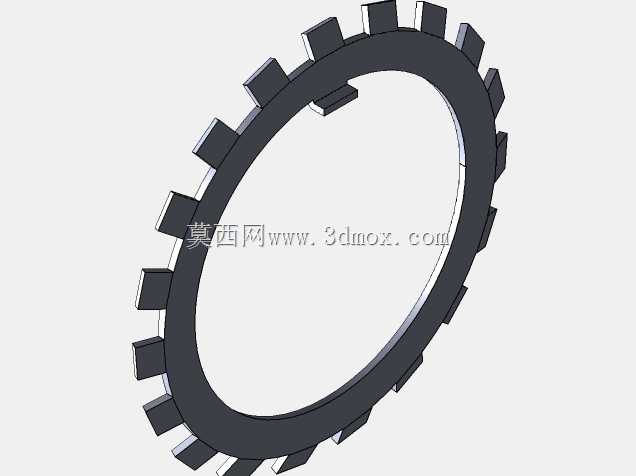

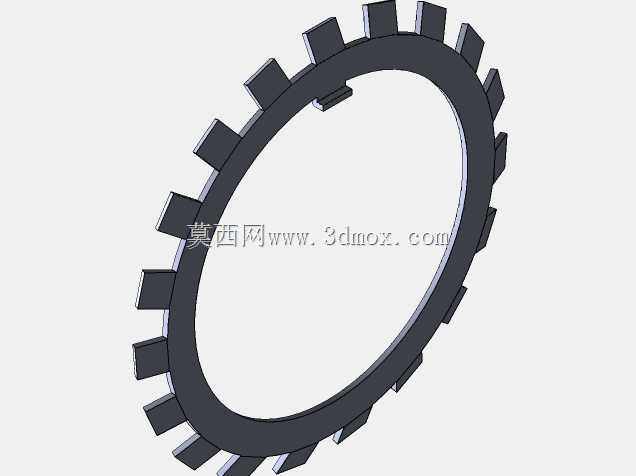

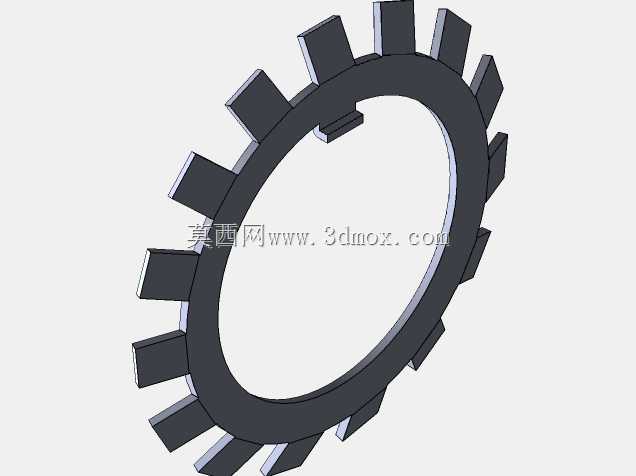

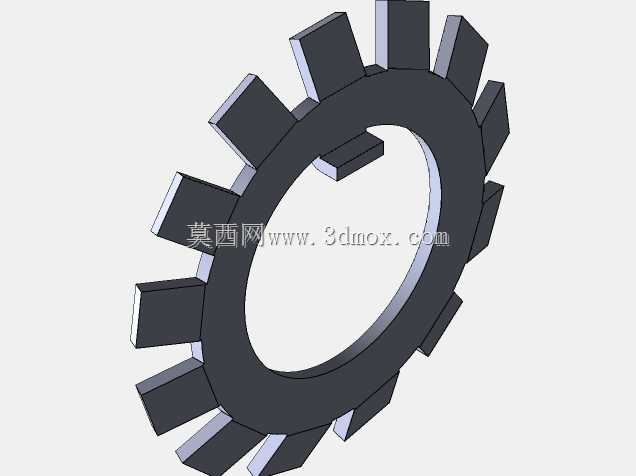

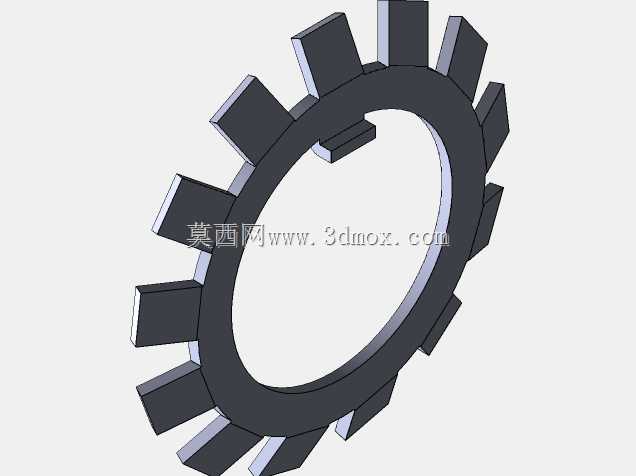

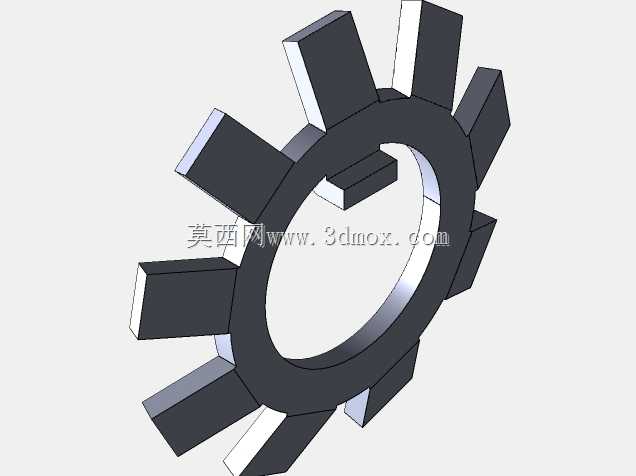

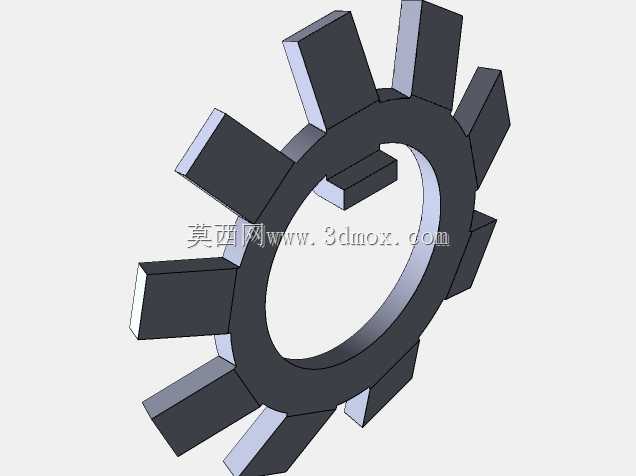

　　从实际使用的角度来说，单独使用锁紧螺母进行轴向锁紧时，在设备启停、正反转切换或者承受振动载荷的工况下，螺纹副之间很容易出现相对转动，导致螺母逐渐松脱，轻则造成轴上零件窜动、旋转精度下降，重则会引发轴承抱死、砂轮碎裂这类严重的设备故障，因此配套的MB09型止动垫圈就是为解决防松问题设计的。止动垫圈的内圈带有多个均匀分布的内爪，安装时需要将内爪卡入轴上预先加工好的轴向卡槽内，让垫圈与轴保持周向相对固定，垫圈外圈则分布有多个可弯折的外舌，当螺母拧紧到预设的锁紧力矩后，需要将垫圈上对应位置的外舌弯折卡入螺母圆周方向分布的锁紧槽内，这样螺母与垫圈之间就形成了周向的机械锁止，哪怕螺纹副出现松动趋势，垫圈的机械限位也会阻止螺母转动，从根本上避免松脱问题。

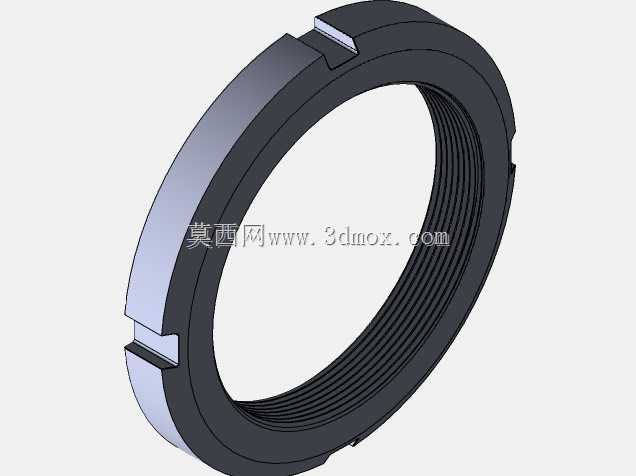

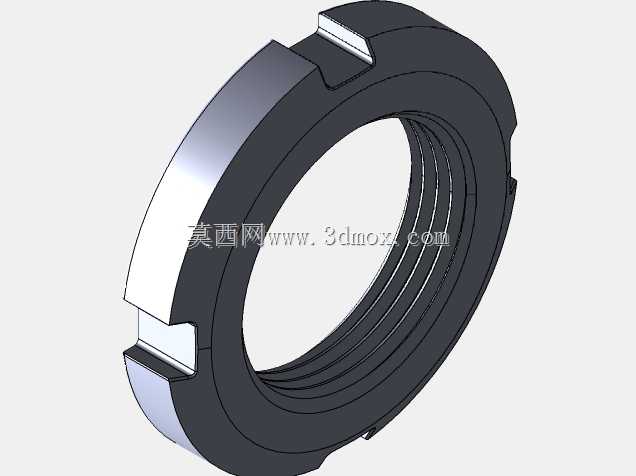

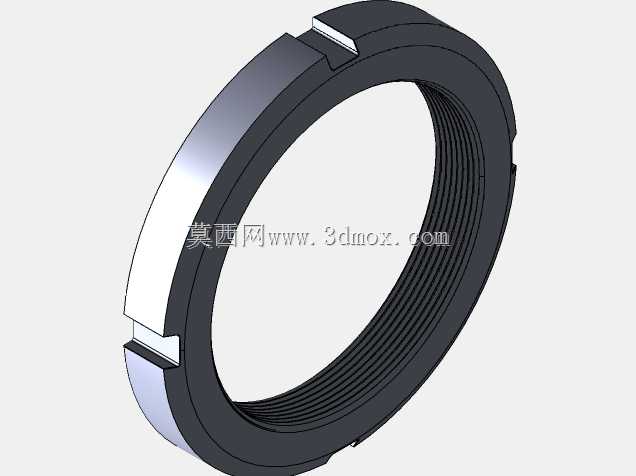

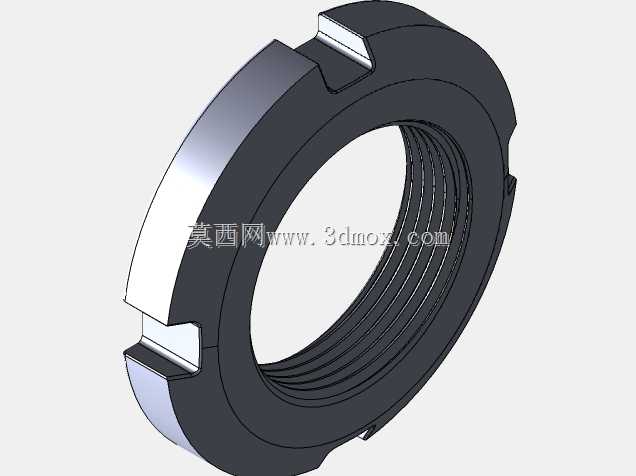

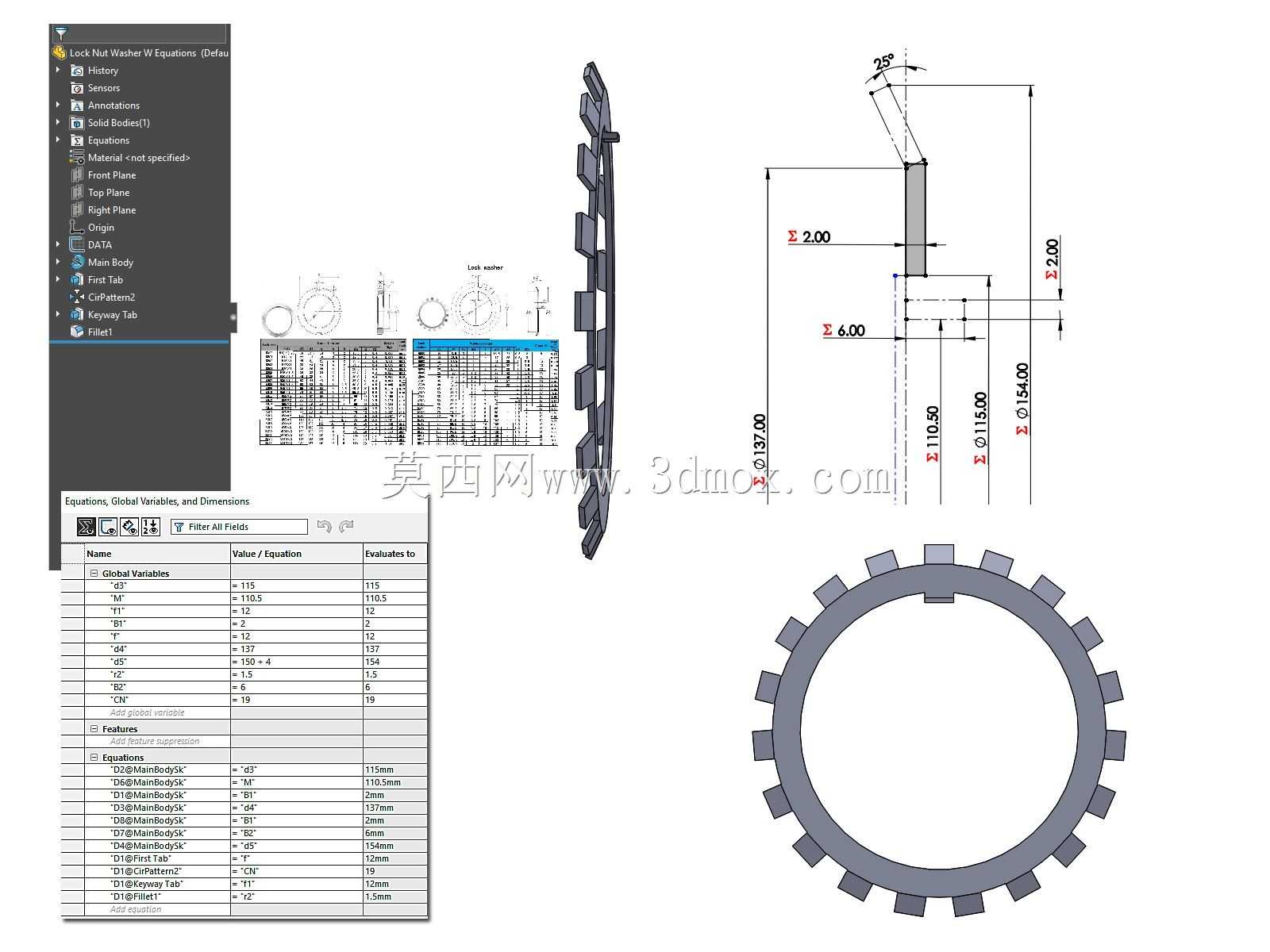

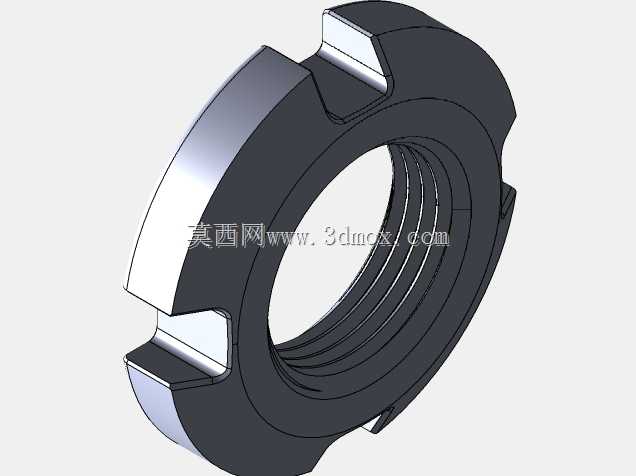

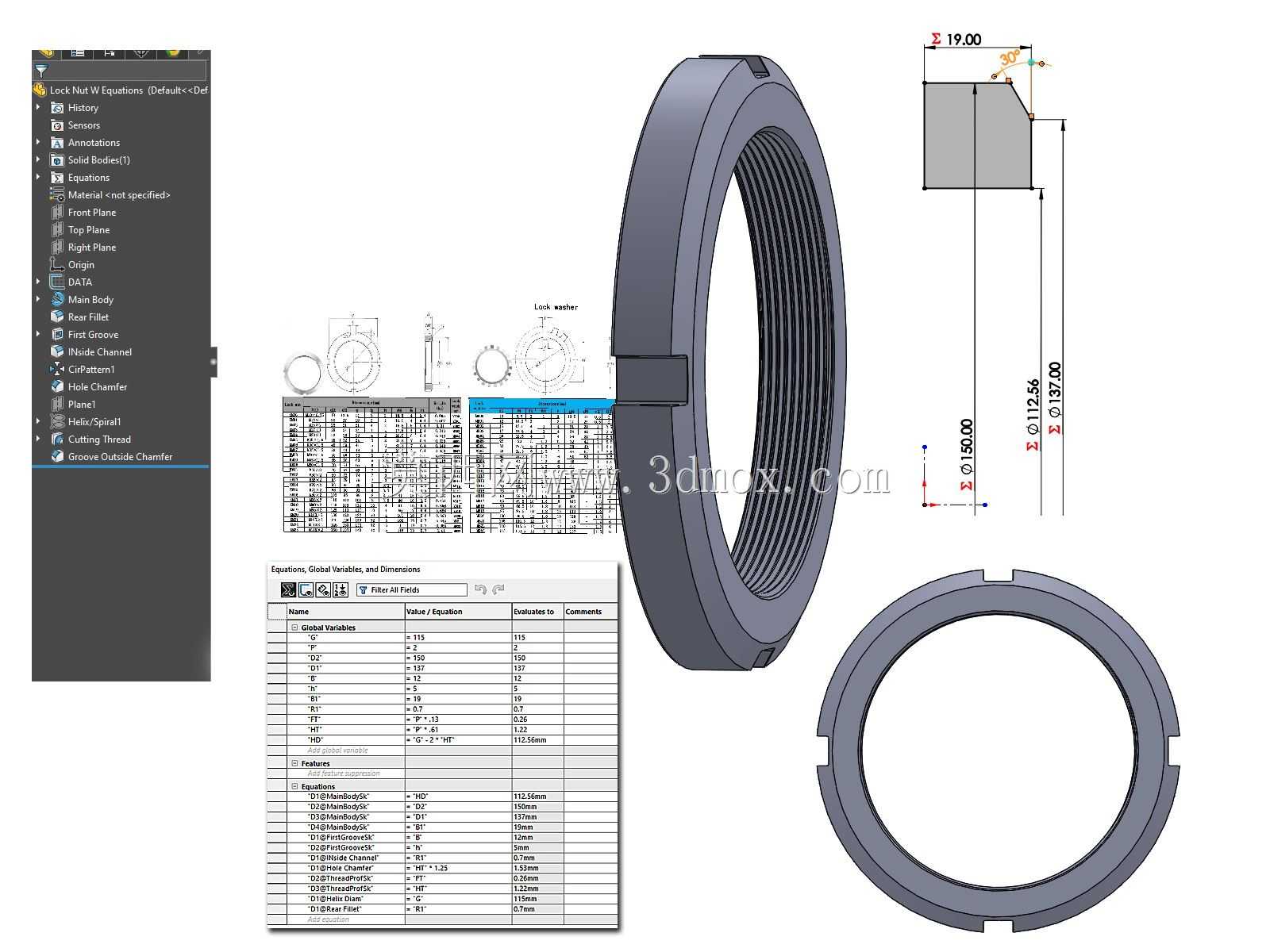

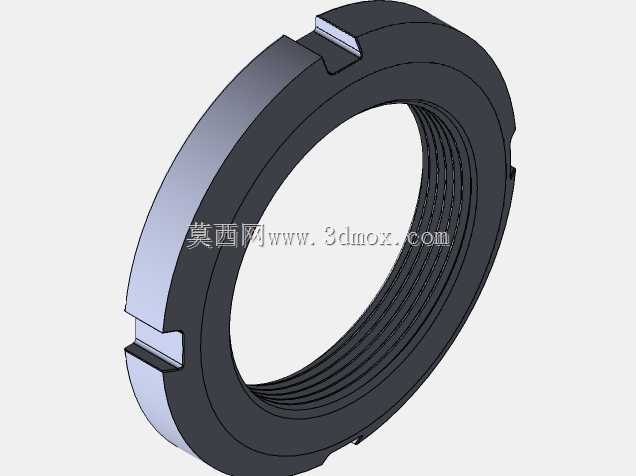

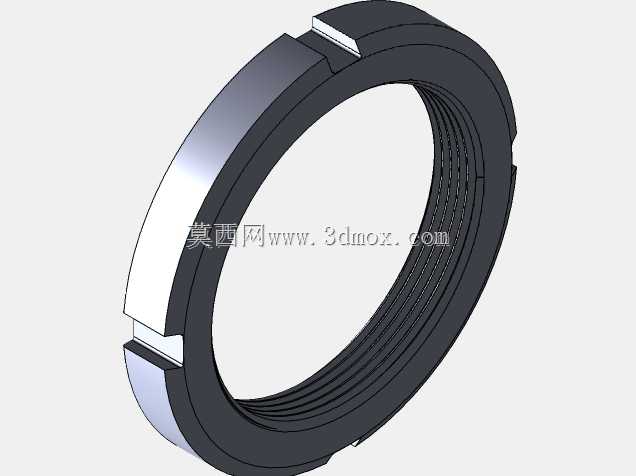

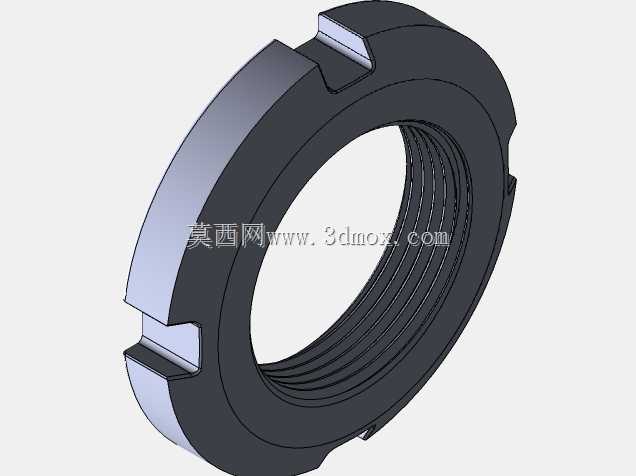

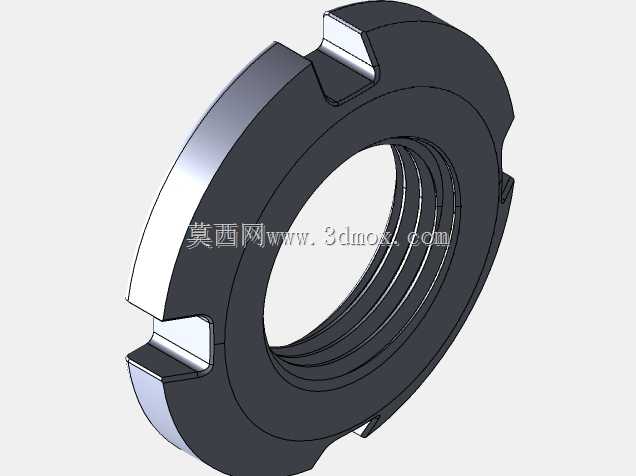

　　在结构设计的细节上，锁紧螺母的端面加工有较高的平面度要求，这个端面是直接抵靠在轴承内圈端面或者其他被锁紧零件端面上的，若端面平面度不足、或者端面与螺纹轴线的垂直度超差，拧紧螺母时会造成轴承内圈倾斜，导致轴承旋转时出现额外的附加力矩，大幅缩短轴承的使用寿命，因此建模过程中需要严格保证螺纹轴线与锁紧端面的形位公差要求，同时螺母圆周方向均匀分布的锁紧槽，其槽宽、槽深以及分布角度都需要与配套止动垫圈的外舌尺寸匹配，避免出现安装时外舌无法卡入槽内、或者卡入后间隙过大起不到锁止作用的问题。止动垫圈的设计则需要兼顾强度与弯折便利性，垫圈的厚度不能过大，否则安装时很难将外舌弯折到位，也不能过薄，否则在承受振动载荷时外舌容易出现断裂、失去锁止作用，同时内爪的尺寸需要与轴上卡槽的尺寸匹配，安装后内爪不能在卡槽内有过大的周向间隙，否则会降低锁止的可靠性。

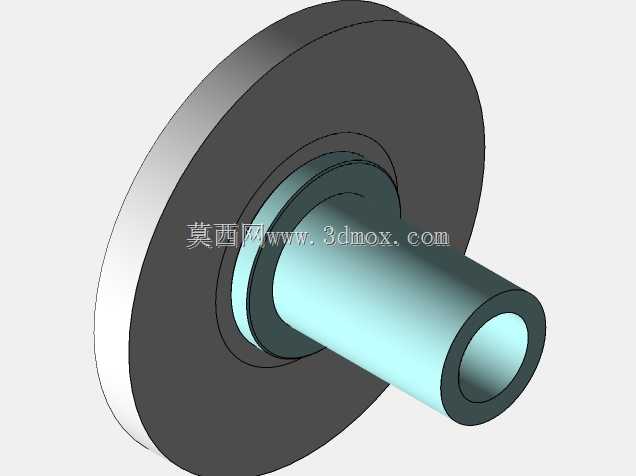

　　从安装边界的角度来看，这套M45规格的锁紧组件，适配的轴径为45mm，安装时需要在轴上对应位置加工出宽度、深度与垫圈内爪匹配的轴向卡槽，卡槽的位置需要与螺母拧紧后的锁紧槽位置对应，通常轴上卡槽会加工成通槽形式，方便调整垫圈的周向位置；螺母拧紧后，其轴向占用的空间需要在设计阶段提前预留，要考虑到扳手拧紧时的操作空间，同时止动垫圈的外径略小于螺母的外径，弯折外舌时不会超出螺母的外圆轮廓，避免与周边的轴承座孔、密封件等零件产生摩擦。在磨床类设备的砂轮主轴装配中，这类组件的应用非常普遍，砂轮在高速旋转时需要极高的轴向定位精度，同时磨削过程中产生的振动也对锁紧防松有很高的要求，这套锁紧组件既能够提供足够的轴向锁紧力，保证砂轮的旋转精度，又能通过机械锁止结构避免长期运行中螺母松脱，保障设备运行的安全性。在各类减速器、输送机的辊筒轴、电机输出轴的轴承固定场景中，这类锁紧组件也被广泛应用，相比其他锁紧方式，这种螺母加止动垫圈的结构拆装方便，锁紧可靠，成本更低，而且具备成熟的标准规格体系，设计选型时不需要额外定制非标零件，能够有效缩短设备的设计与装配周期。建模过程中需要注意螺纹的建模精度，细牙螺纹的牙型角、螺距都需要符合标准要求，同时螺母上的锁紧槽、垫圈上的内外爪的分布角度需要严格对应，保证装配时能够正常锁止，还要注意零件的倒角、去毛刺等工艺结构的还原，这些细节虽然不影响核心功能，但却是实际加工装配中必不可少的部分，比如螺母两端的倒角能够方便螺纹装配时的导入，垫圈内外爪的倒角能够避免安装时划伤轴表面或者螺母槽口。
