机加工轮式方向标识操作手柄结构

　　在精密机加工的日常作业场景里，无论是普通铣床、车床的手动进给操作，还是工装夹具的微调工位，操作人员经常会遇到长时间连续作业后注意力下降，或是在小余量轮廓切削、点位微调时，混淆进给轴移动方向的问题，轻则导致进给方向走反造成工件过切报废，重则引发撞刀损坏设备主轴或刀具的事故。这款轮式方向标识操作手柄，正是针对这类一线加工场景的实际痛点做的结构优化设计，没有复杂的传动或调节结构，核心是在常规手轮操作件的基础上，通过直观的方向标识设计，给操作人员提供无需刻意思考的方向参照，从操作端降低人为失误的概率。

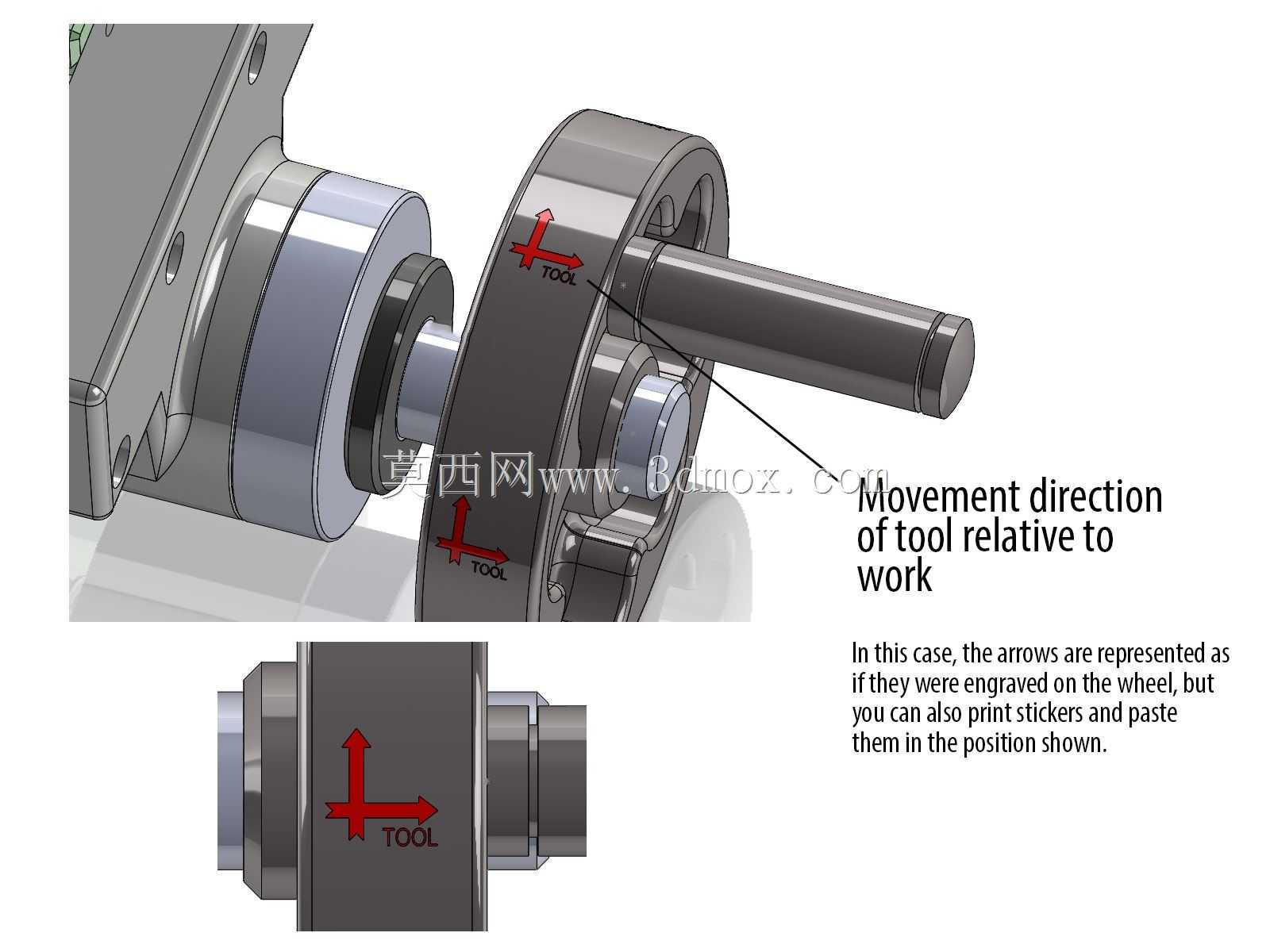

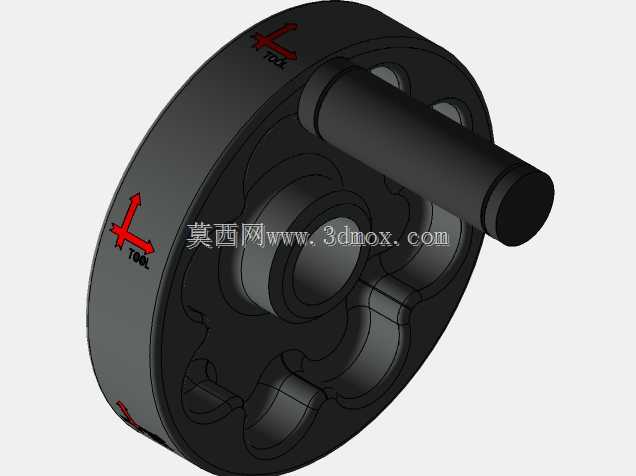

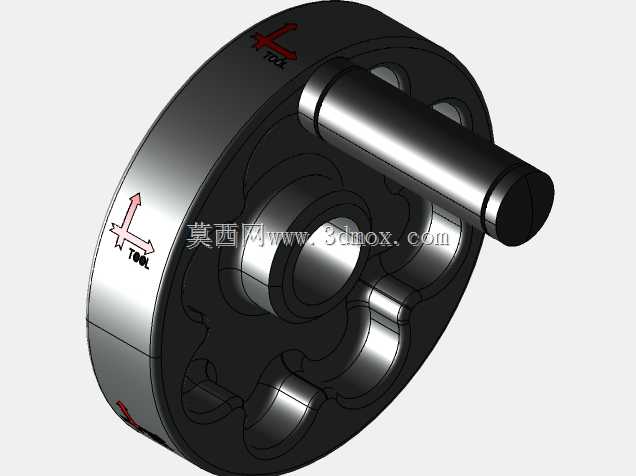

　　从结构设计思路来看，这款手柄没有改动原有轮式操作件的核心安装接口，握持的轮盘部分采用了符合人手操作习惯的直径尺寸，轮缘做了防滑的表面处理，保证戴劳保手套操作时也能稳定握持施力，不会出现打滑脱手的情况。标识部分采用了高对比度的色彩设计，在黑色轮盘表面用醒目的红色标注X轴、Y轴对应的正负方向箭头，操作人员在转动手轮前，视线扫过就能快速确认当前操作的轴系移动方向，不需要再对照设备面板的轴系标识反复确认，尤其是在做0.01毫米级的小进刀量微调时，不需要分心核对方向，能把注意力完全集中在切削状态和刻度盘读数上。

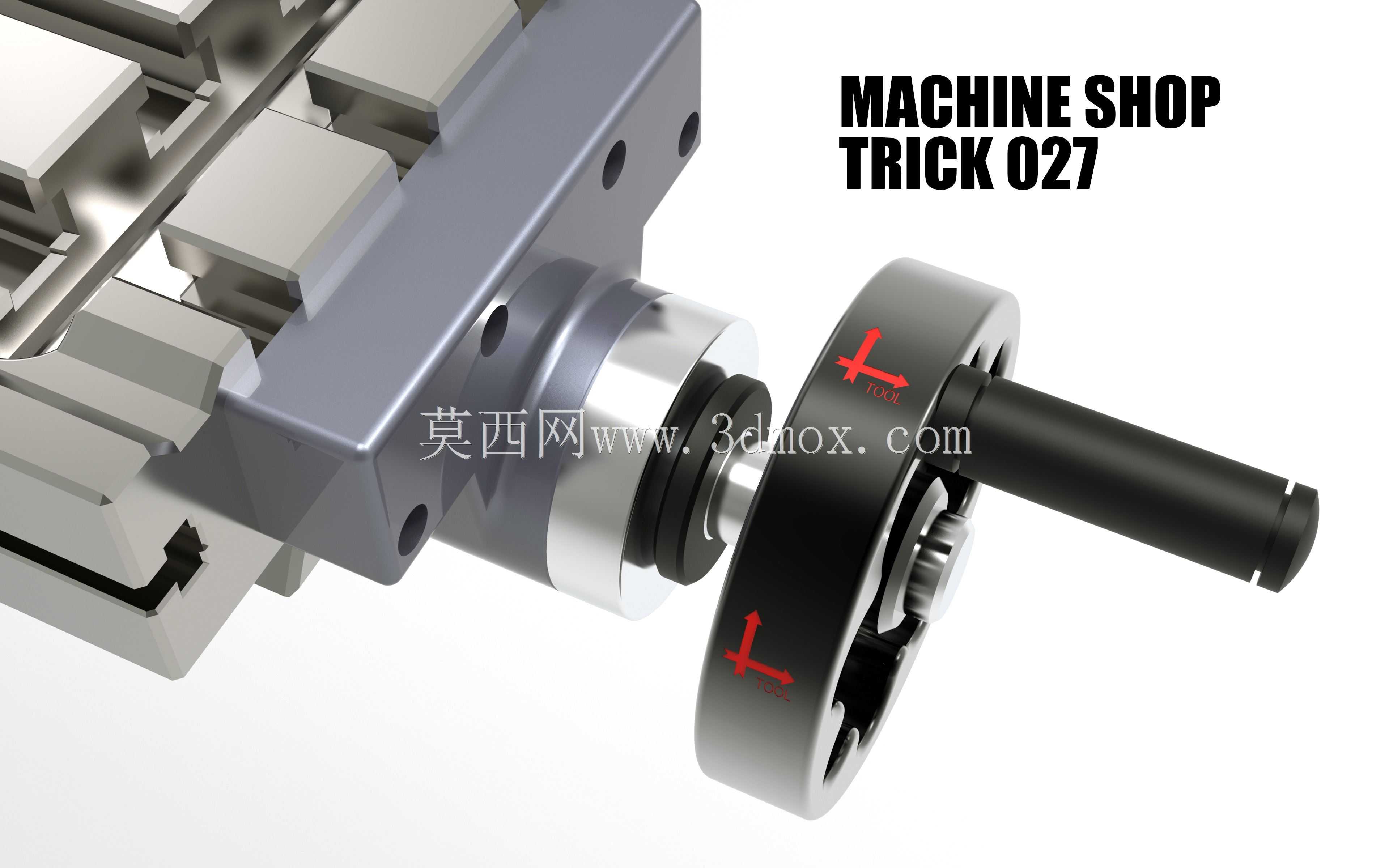

　　从安装边界来看，这款手柄的连接轴径采用了机加工设备手动操作件的通用接口尺寸，不需要对原有设备的手轮安装轴做额外的改造，替换原有手轮时直接对准键槽推入锁紧即可完成安装，适配绝大多数立式铣床、卧式车床、磨床的手动进给轴安装位，也可以用在各类非标工装的微调机构上，比如焊接工装的位置调节、检测工位的载台微调等场景。手柄的整体轴向尺寸控制在常规手轮的安装空间范围内，安装后不会突出设备操作面过多，避免操作人员走动时误碰手轮导致工位偏移。

　　实际使用过程中，这类带方向标识的手柄不需要额外的维护，标识部分采用耐油污、耐切削液腐蚀的工艺制作，在车间充满切削液雾气、油污的环境下长期使用也不会出现标识脱落、模糊的情况。相比普通无标识的手轮，它的核心价值不在于结构本身的复杂度，而在于从人机工程的角度，把操作人员需要记忆的方向对应关系，直接可视化在操作件上，降低一线操作的认知负荷。很多刚接触机加工的新手，初期经常会混淆X轴的正负进给方向，有了这个直观的标识，能大幅缩短新手的适应周期，即便是从业多年的老操作工，在疲劳作业或是赶生产进度的状态下，也能通过这个标识避免低级失误。

　　在细节设计上，手柄的握持部分做了圆角过渡处理，长时间握持操作不会硌手，轮盘的转动阻尼和常规手轮保持一致，不会因为增加标识结构改变操作手感，操作人员替换后不需要重新适应操作力度。连接部分的锁紧结构采用了标准的顶丝锁紧方式，日常拆卸维护也很方便，不需要专用工具就能完成拆装。这类看似微小的结构优化，实际上是从一线加工的实际经验里总结出来的改进，没有追求花哨的功能，完全围绕降低操作失误、提升作业效率的核心需求设计，在小批量精密零件加工、模具修配这类对操作精度要求高、容错率低的加工场景里，能发挥很实在的作用。
