机械传动用花键套筒与轴连接结构

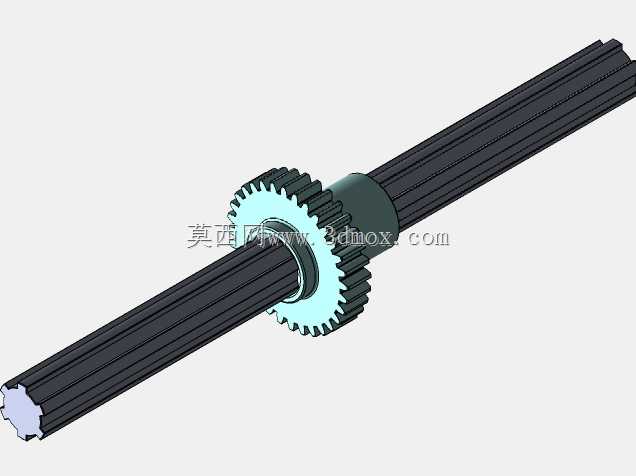

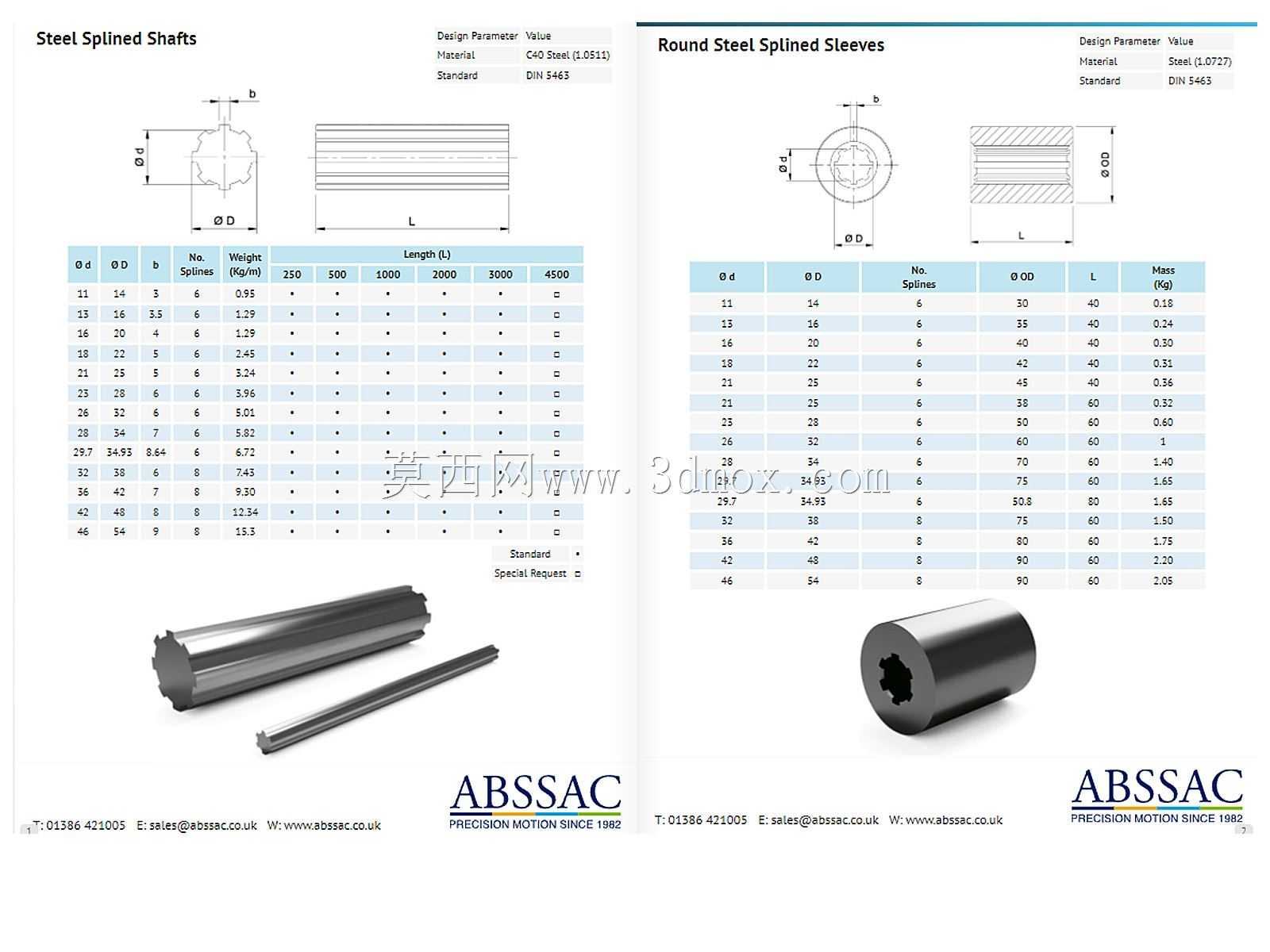

　　在重载传动、精密进给这类对同轴度和扭矩传递能力有硬性要求的机械结构里，花键连接的应用场景覆盖了从机床主轴进给、工程机械动力传输到汽车变速器动力输出的诸多环节，区别于普通平键连接仅能通过单键侧面传递扭矩的局限，花键结构依靠轴与套筒上多齿均匀啮合的特性，可承受更大的交变载荷与冲击载荷，同时能保证轴上零件在沿轴向滑动时的对中精度，这也是很多需要滑移换挡、轴向调节位置的传动机构优先选用花键结构的核心原因。

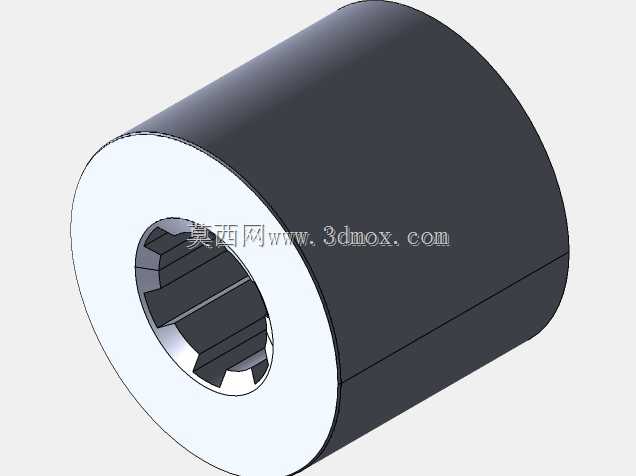

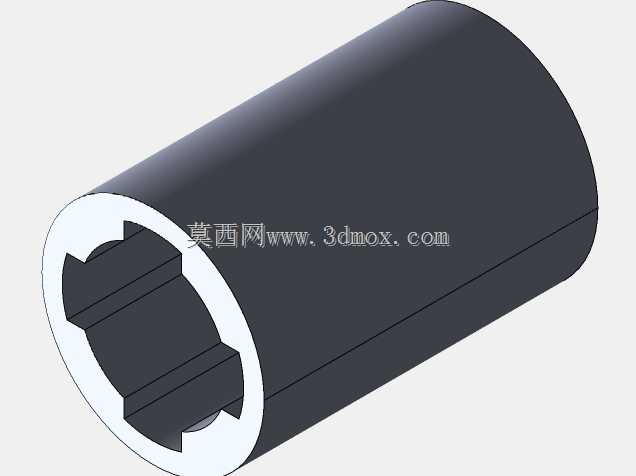

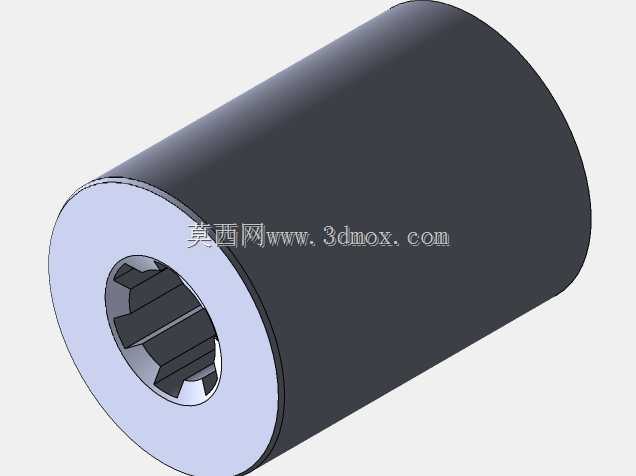

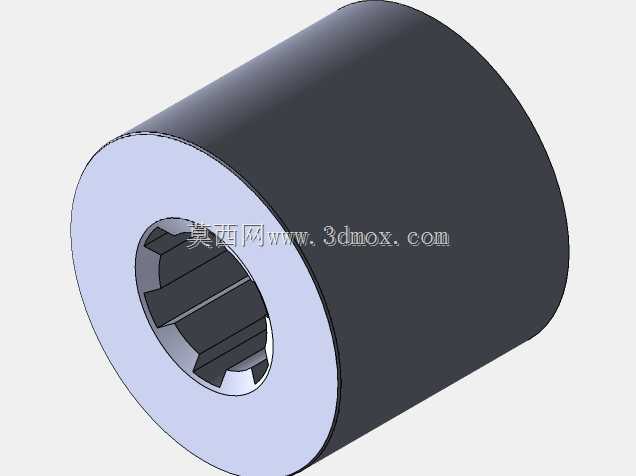

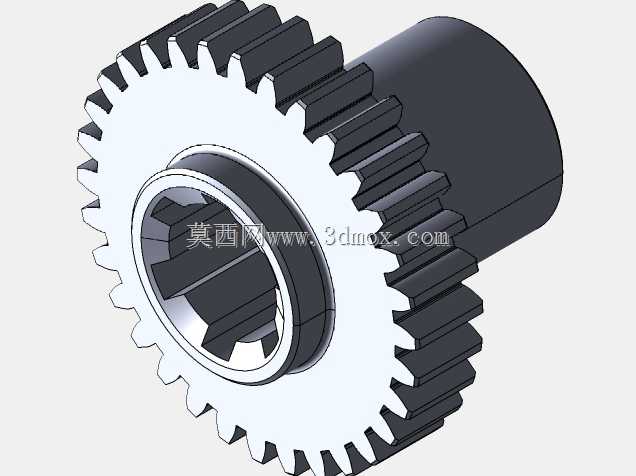

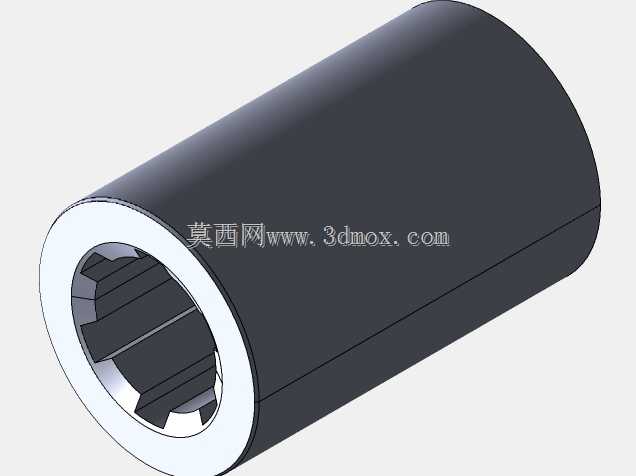

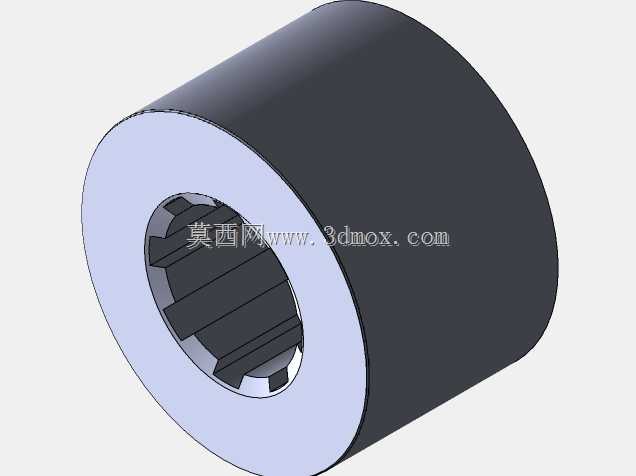

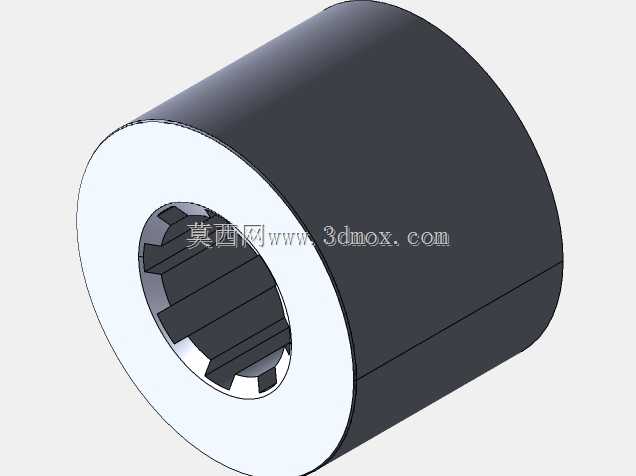

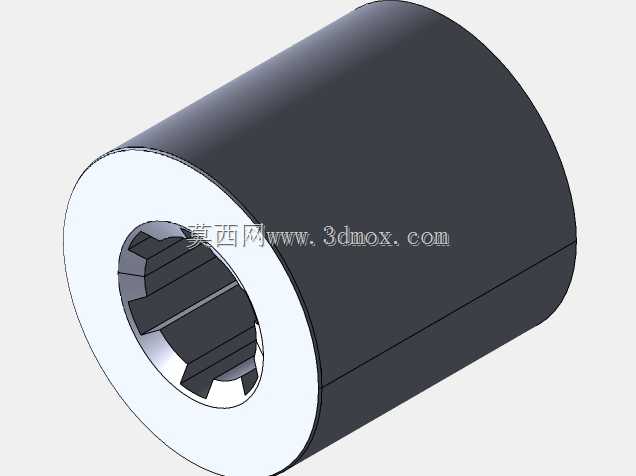

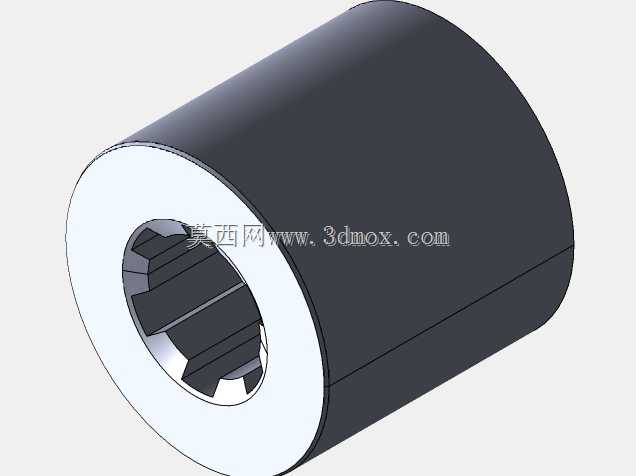

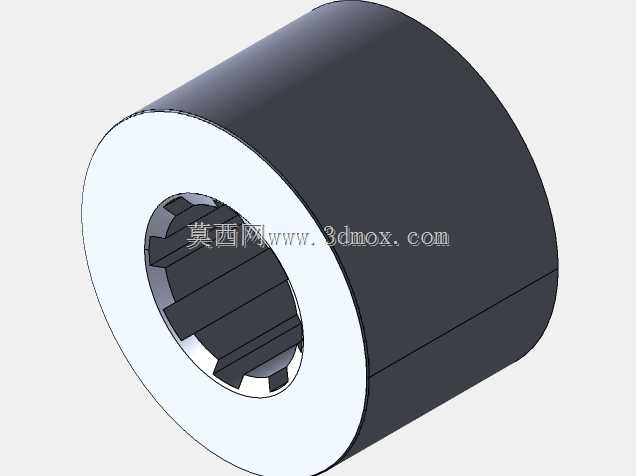

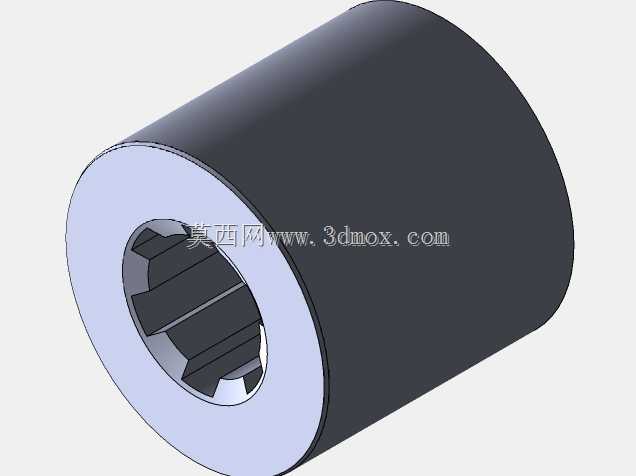

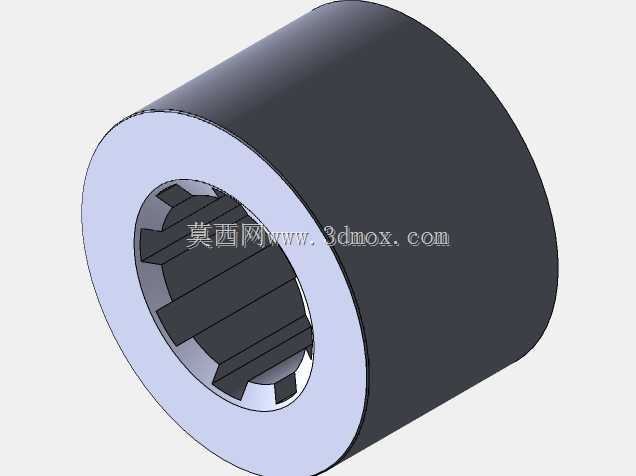

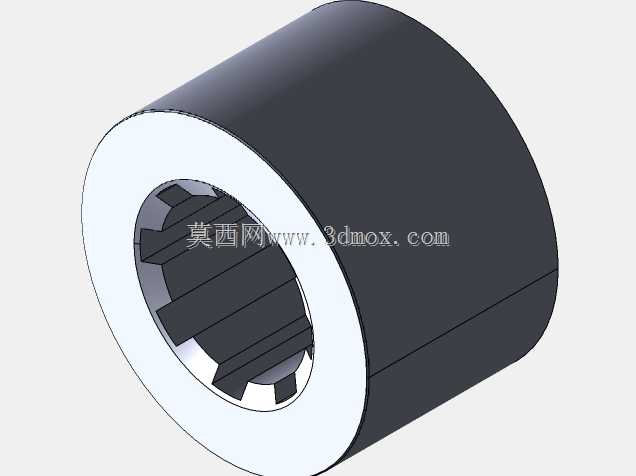

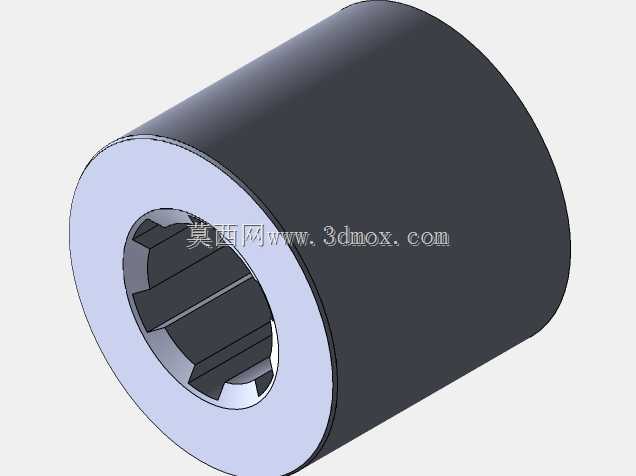

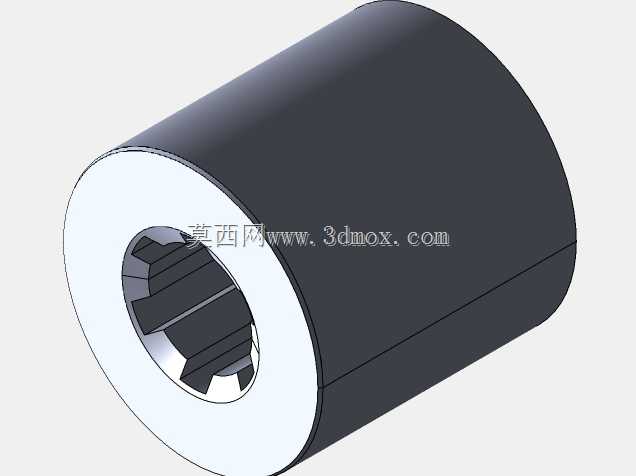

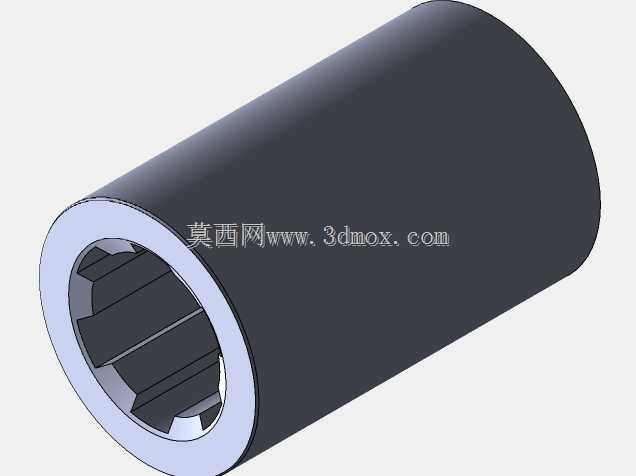

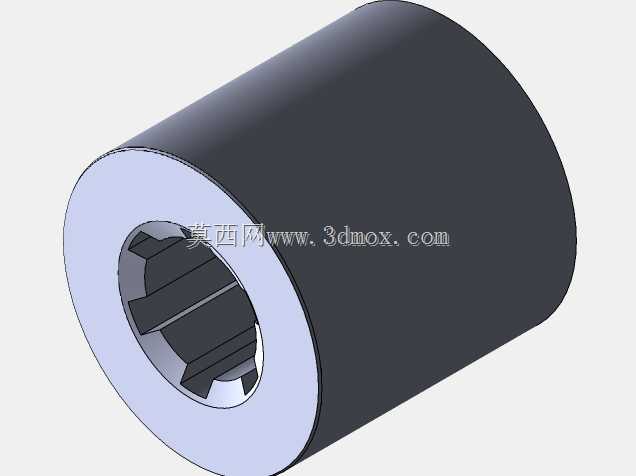

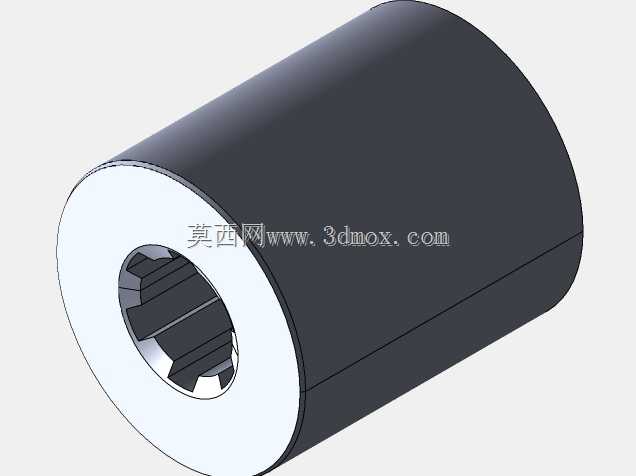

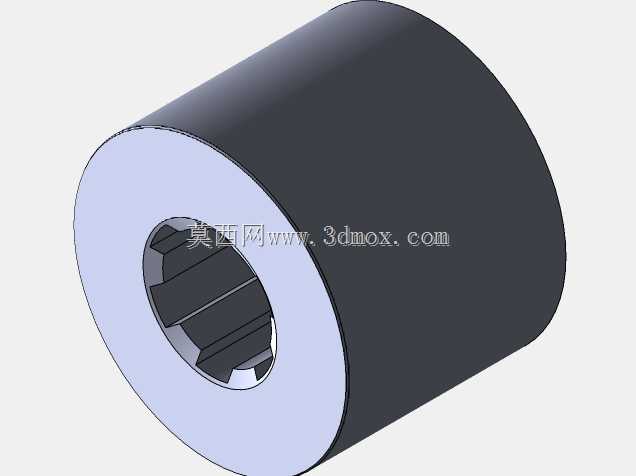

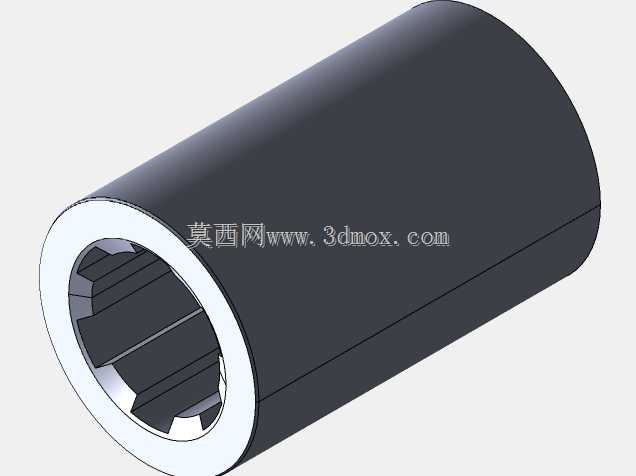

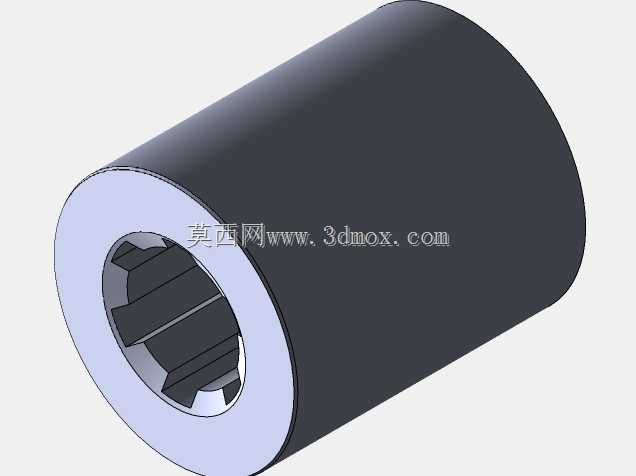

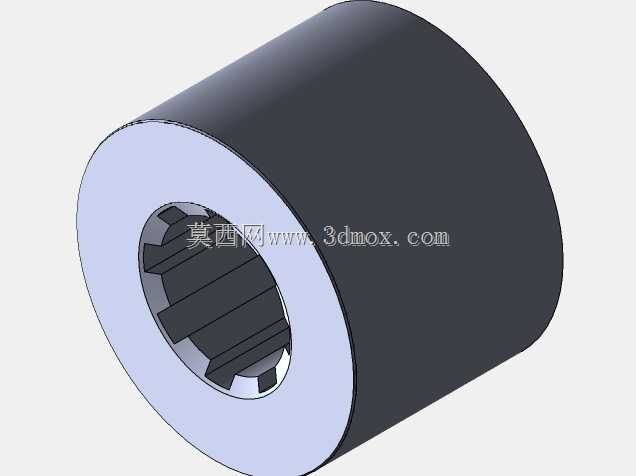

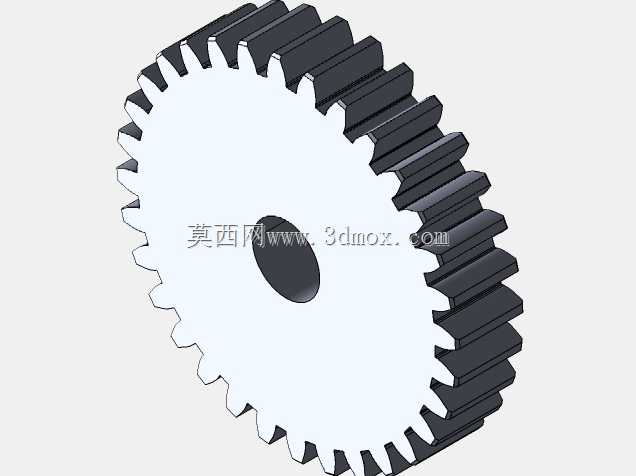

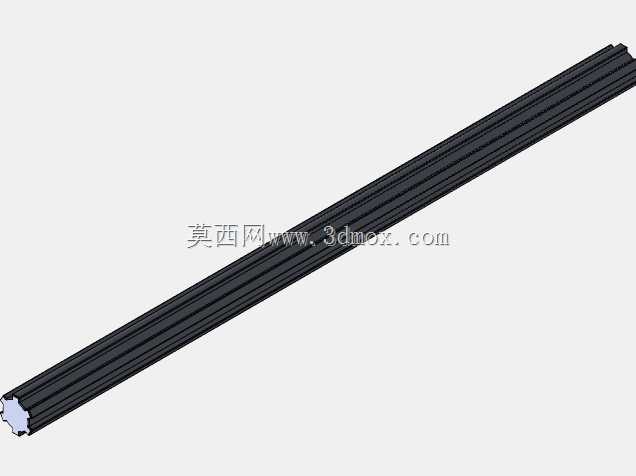

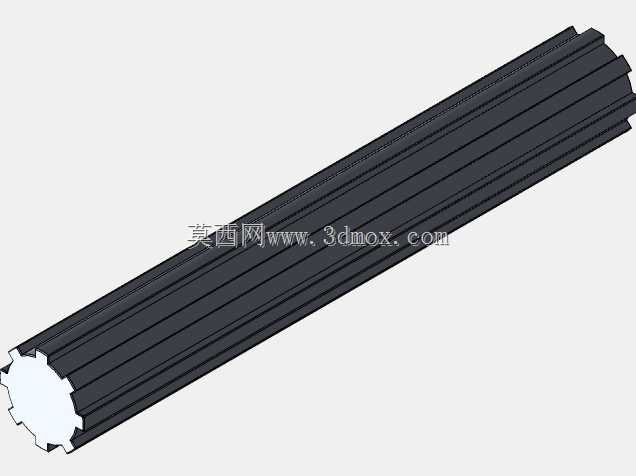

　　这套花键接头的结构设计，核心围绕套筒与轴的配合逻辑展开，齿形选用的是应用最广的矩形齿还是渐开线齿，从啮合受力角度看，渐开线齿的齿根强度更高，对中精度更优，适合转速更高、载荷波动更大的工况，而矩形齿加工工艺更简单，多用于低速重载、对加工成本控制较严格的场景。建模过程中首先要确定的是齿的定心方式，常见的有大径定心、小径定心和齿宽定心三种，大径定心的加工难度低，通过磨削套筒内花键大径即可获得稳定的配合精度，适合批量生产的通用传动部件；小径定心的精度更高，但需要对内花键小径和外花键小径都做磨削处理，加工成本更高，多用于精密机床、伺服传动这类对传动间隙控制严格的设备；齿宽定心则依靠齿侧接触面实现定心，适合传递大扭矩、对滑移灵活性要求高的场景，比如变速器的滑移齿轮连接结构。

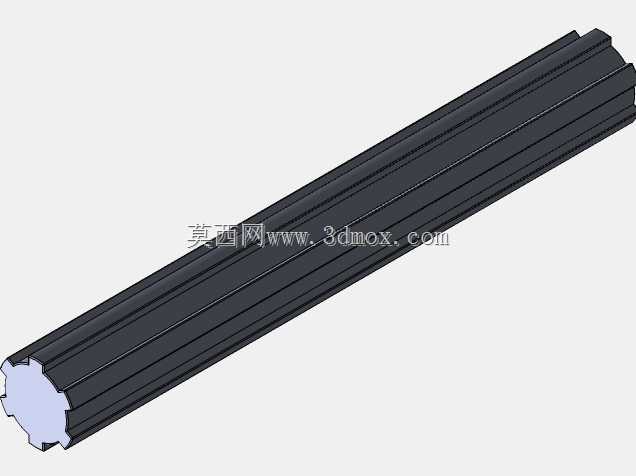

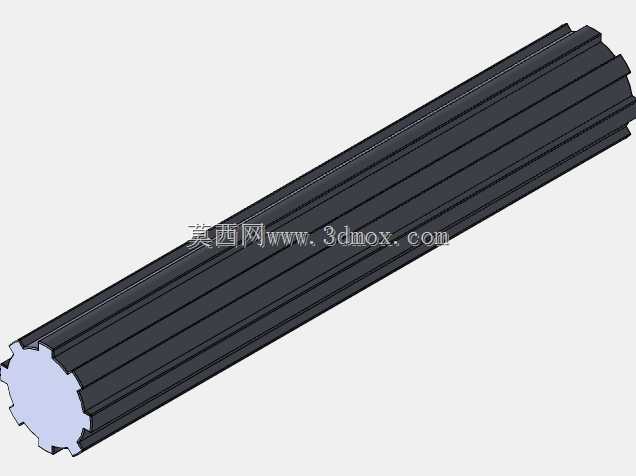

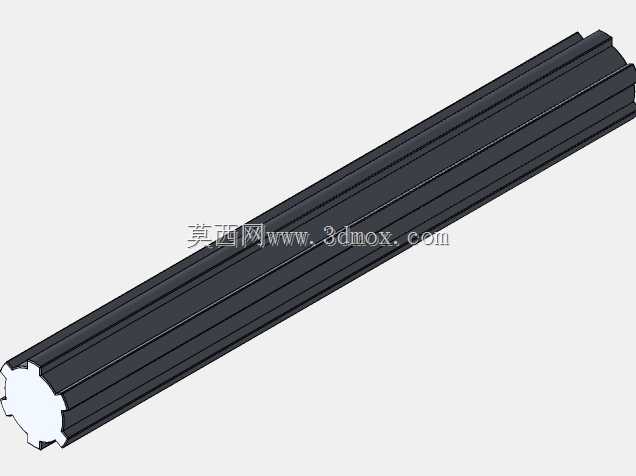

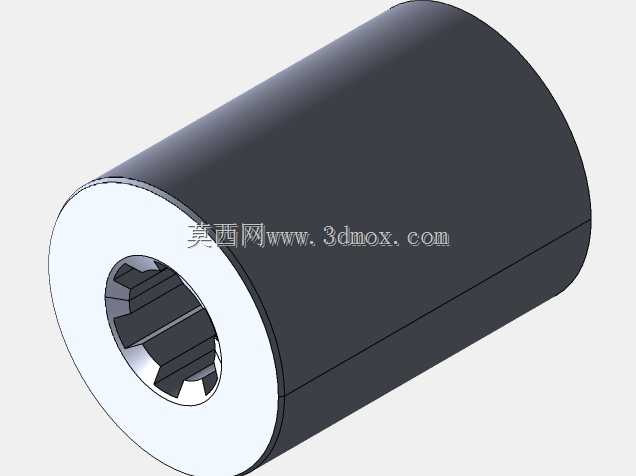

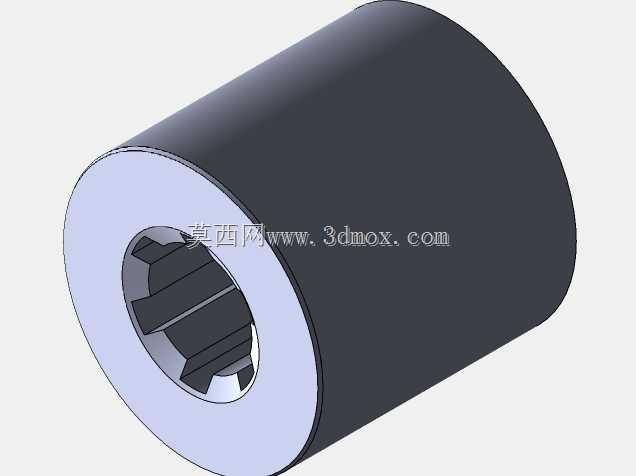

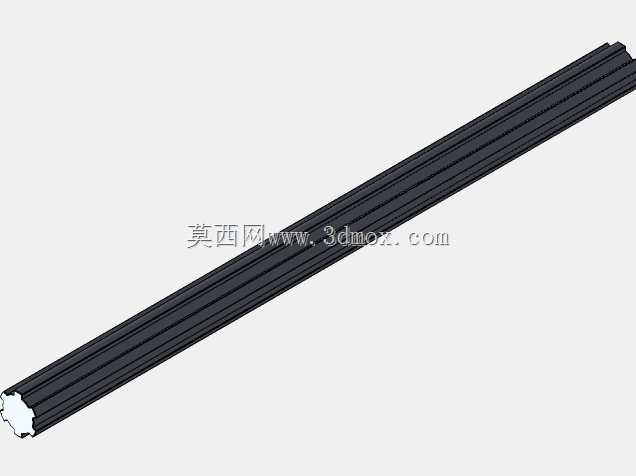

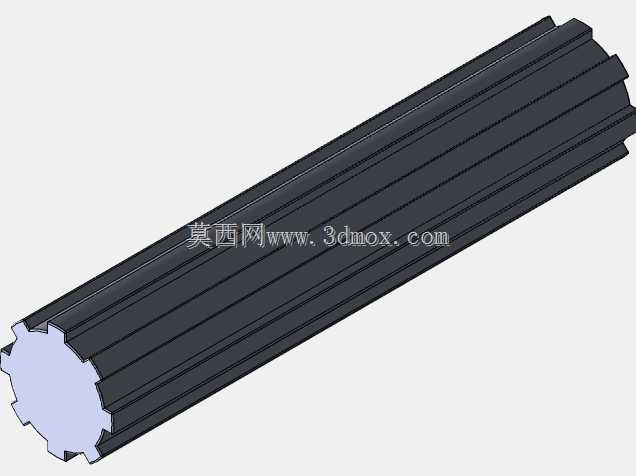

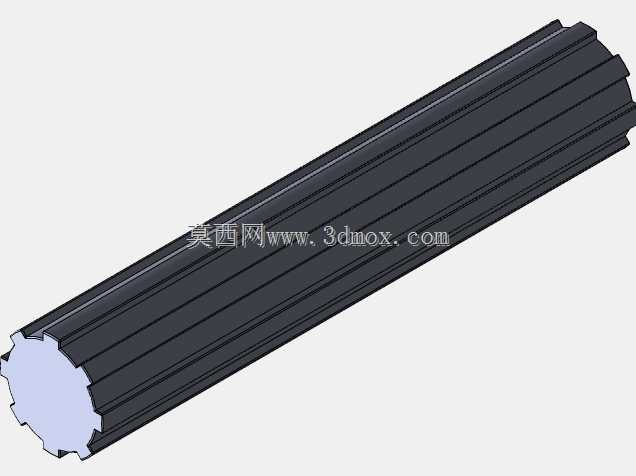

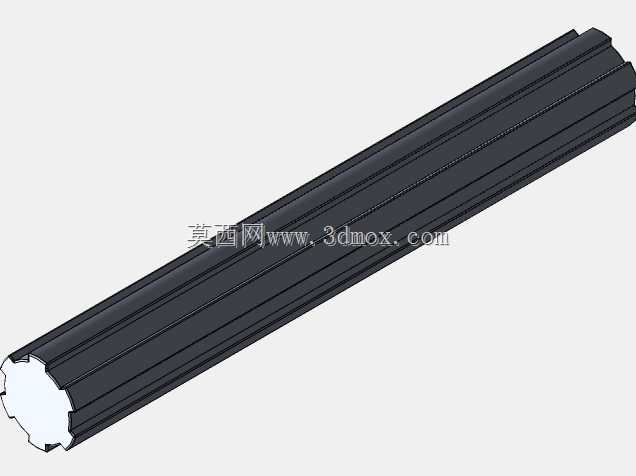

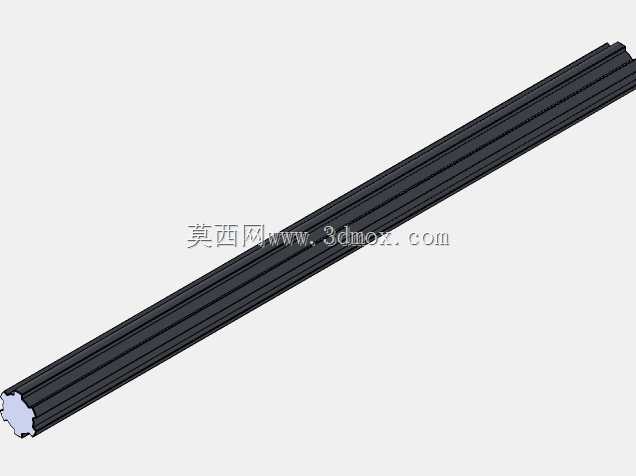

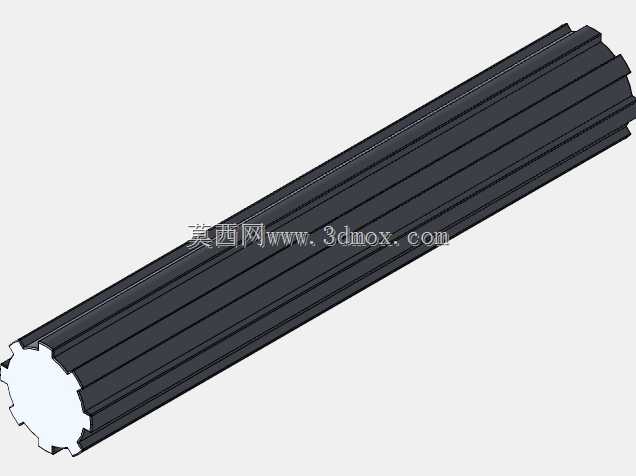

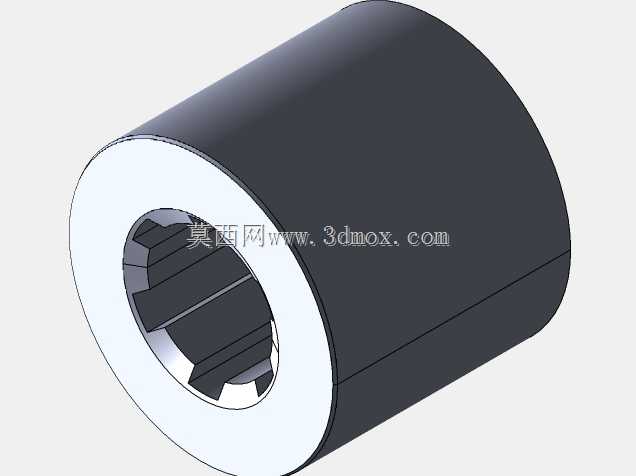

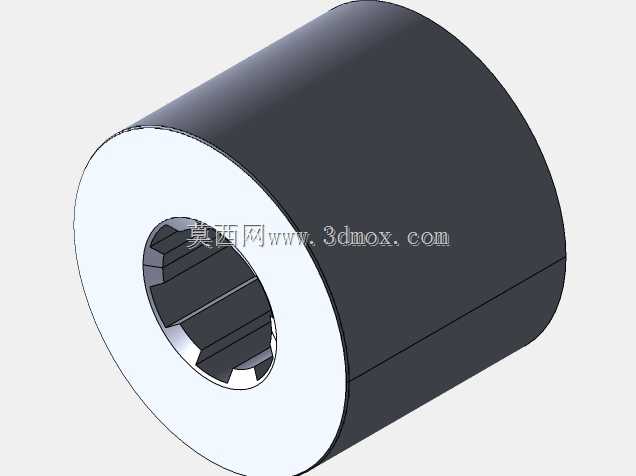

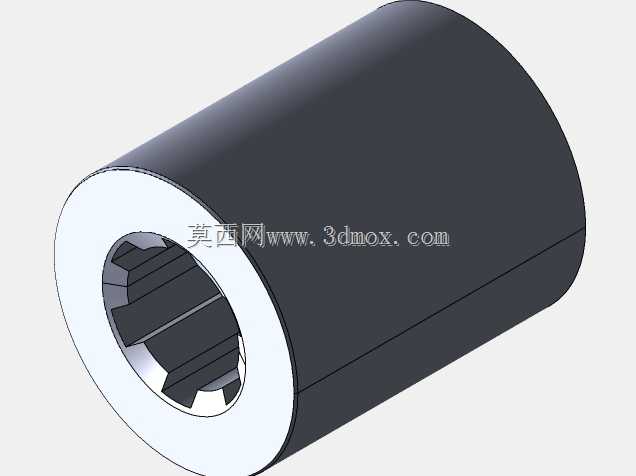

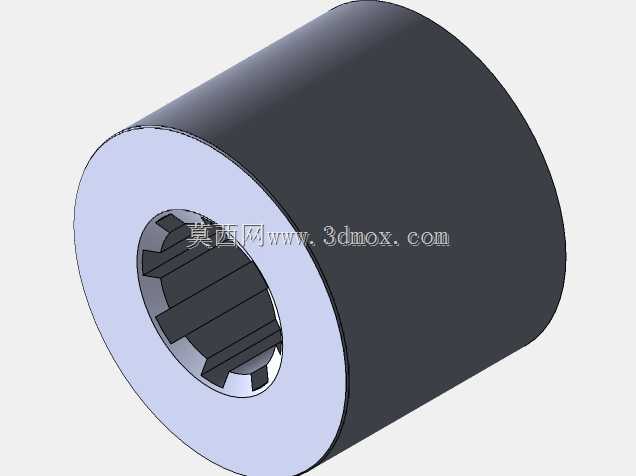

　　从安装边界来看，这套花键接头的套筒部分需要预留足够的轴向装配空间，外花键轴的导入端需要做倒角处理，避免装配时齿面磕碰损伤，配合段的长度需要根据传递的额定扭矩计算，过短会导致齿面接触应力过大，长期运行出现齿面压溃、磨损过快的问题，过长则会增加加工难度，同时容易因为轴的挠度变形导致齿面载荷分布不均，出现端部齿偏磨的情况。建模时需要严格控制齿形的公差配合，一般固定连接的花键配合选用较紧的过渡配合，保证扭矩传递无间隙，而需要轴向滑移的花键则选用间隙配合，保证滑动顺畅无卡滞，同时齿面的粗糙度要求也需要明确，滑动配合的齿面粗糙度要低于固定配合的齿面，减少滑动时的摩擦阻力，降低磨损速率。

　　实际应用中，花键接头的失效形式主要有齿面磨损、齿面胶合、齿根断裂几种，针对不同的失效形式，设计时会做对应的结构优化，比如在重载冲击工况下，会加大齿根圆角半径，减少应力集中，同时选用调质处理的合金结构钢作为基材，提升齿芯的韧性，齿面做高频淬火处理，提升表面硬度与耐磨性；对于需要频繁轴向滑移的花键结构，会在齿面做硫化处理或者镀铜，降低摩擦系数，避免高速滑移时出现齿面胶合的问题。

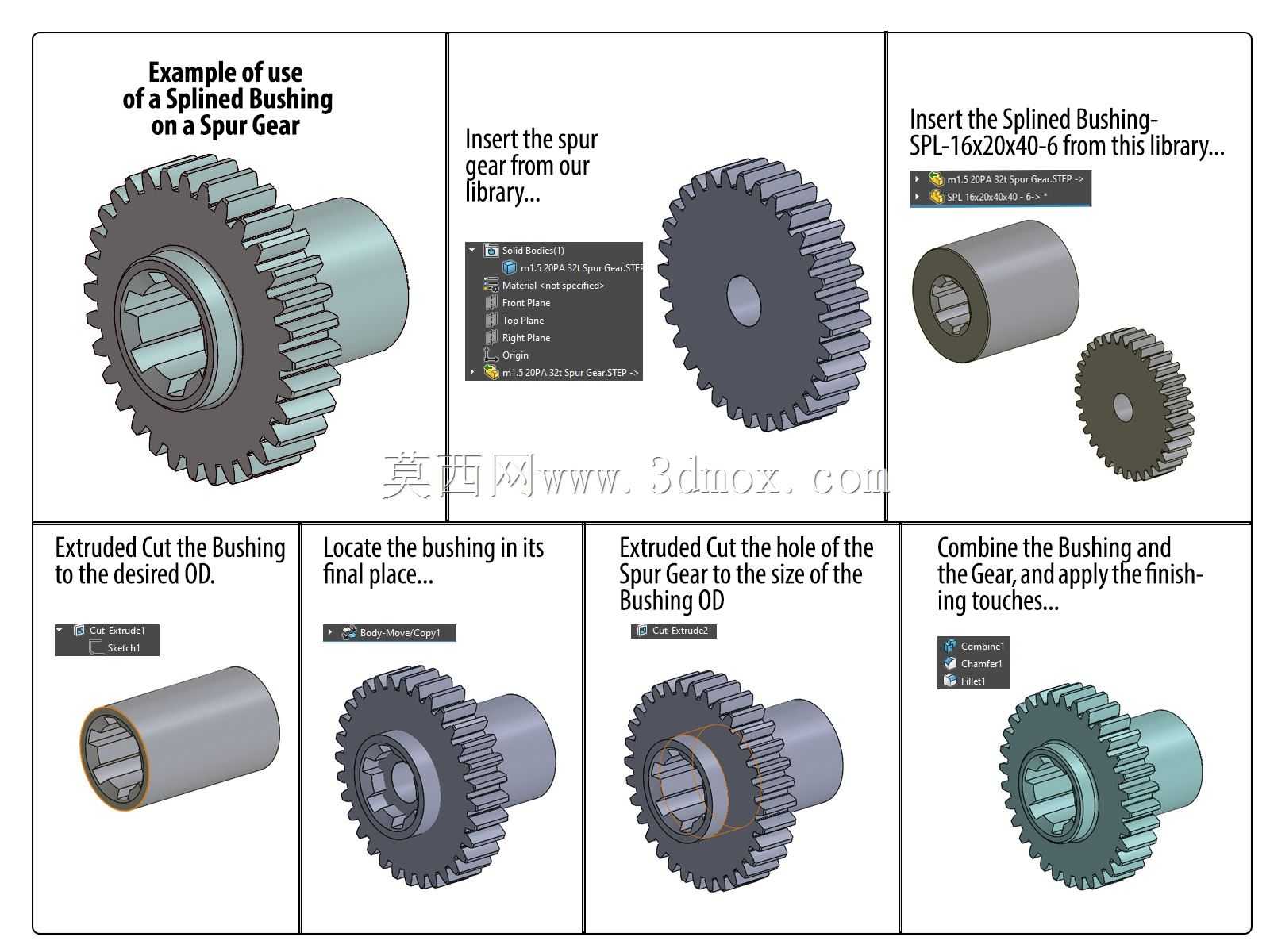

　　在三维建模过程中，需要先确定花键的基本参数，包括齿数、模数、压力角、齿顶高系数、顶隙系数这些核心参数，再通过参数化建模的方式生成齿形，避免逐个绘制齿形出现的累积误差，同时要注意内花键和外花键的齿形配合间隙，建模时不能出现齿面干涉的问题，装配验证时需要检查轴向滑动的全程是否存在卡滞点，转动时是否有周向间隙过大的问题。另外，套筒部分的连接结构也需要匹配对应的安装需求，比如套筒端部的法兰连接孔位置、轴端的锁紧螺纹尺寸，都需要和对接的部件做尺寸匹配，保证整体装配的同轴度，避免因为安装不同心导致花键齿面偏载，缩短使用寿命。

　　很多刚接触传动结构设计的工程师容易忽略花键的退刀槽结构，内花键加工时的插齿退刀槽、外花键加工时的滚齿退刀槽，都需要预留足够的宽度，否则会导致加工时刀具碰撞，或者出现齿端加工不完整的问题，退刀槽的直径尺寸也要控制，内花键退刀槽直径要小于齿根圆直径，外花键退刀槽直径要大于齿顶圆直径，保证加工时刀具能完整切出全部齿形。同时，对于需要润滑的花键结构，还要在套筒或者轴上设计润滑油道，保证啮合齿面能得到持续的润滑，降低磨损速率，尤其是在闭式传动箱体内的花键连接，润滑油可以带走啮合产生的热量与磨屑，大幅提升结构的使用寿命。
