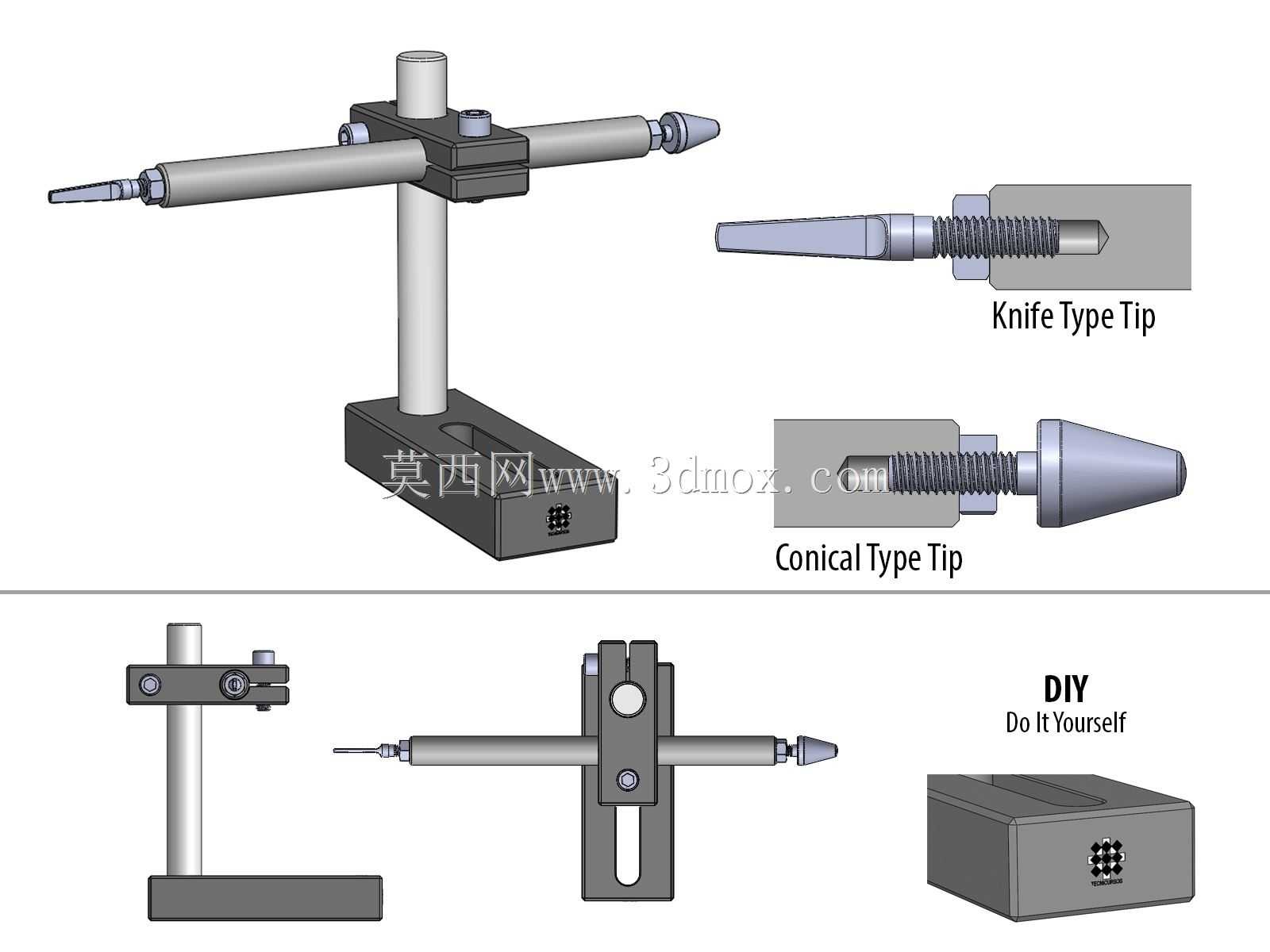

轧机车间用停机限位防护装置结构

　　在金属轧制生产车间的日常运维场景里，这类停机装置是整条轧制产线安全防护体系里不可缺失的末端执行部件，区别于常规的电气急停按钮，它承担着机械层面的硬限位防护职责，哪怕电气控制系统出现信号延迟、误触发或者线路故障，该装置也能通过机械结构的刚性接触触发停机逻辑，避免轧机过行程、轧件窜出或者设备部件碰撞引发的生产事故。从实际使用场景来看，它既可以适配小型型材轧机的单机工位防护，也能在多机架连轧产线的机架间、出入口位置布置，安装位置通常选在轧机辊系轴向移动的极限边界、推床动作的最大行程端点，以及轧件输送辊道的超程拦截位置，不需要对原有轧机的主体结构做大规模改造，只需要匹配对应安装面的螺栓孔位就能完成固定。

　　从功能特性上看，这套装置的触发动作做了两段式设计，第一段是接触缓冲段，当轧机的运动部件或者偏移的轧件接触到装置的触发摆臂时，摆臂会先绕转轴做小角度偏转，这个过程不会立刻触发停机信号，而是先通过内置的阻尼结构吸收接触瞬间的冲击载荷，避免高速运动的部件直接刚性撞击导致装置本身或者轧机部件损坏；当摆臂偏转角度达到设定阈值后，第二段的锁止触发段才会动作，一方面通过机械锁扣卡住运动部件的对应限位块，强制阻断其继续位移的路径，另一方面同步触发硬接线的停机回路，直接切断轧机主传动的动力输入，比常规的传感器触发响应速度快0.2秒以上，在高速轧制的工况下，这个时间差足以避免绝大多数恶性设备事故。

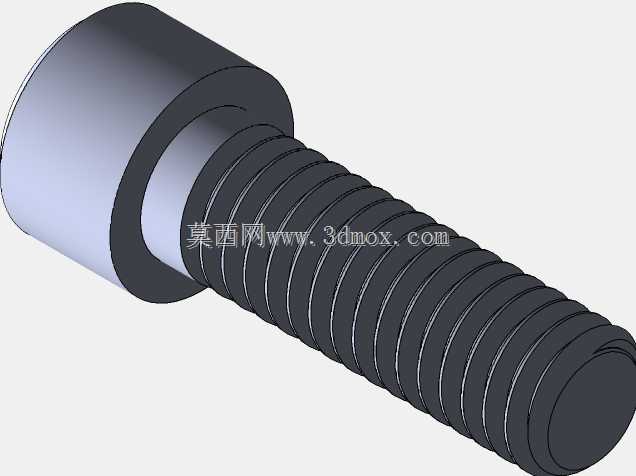

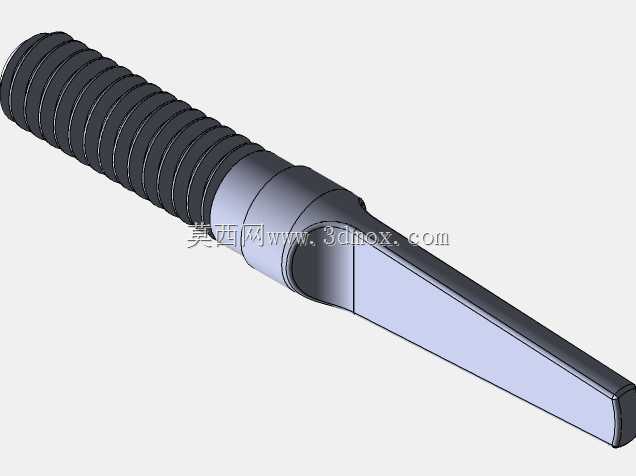

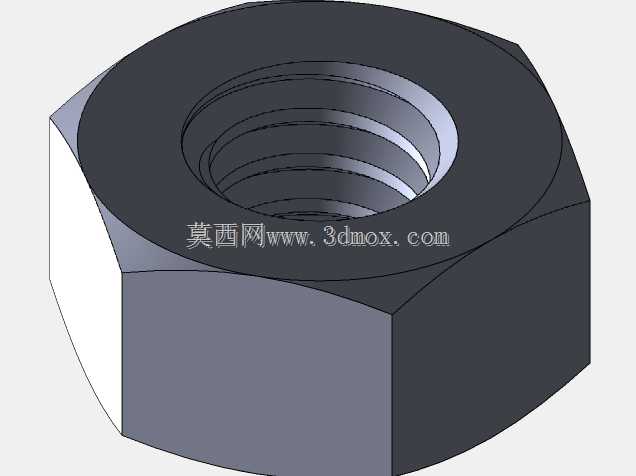

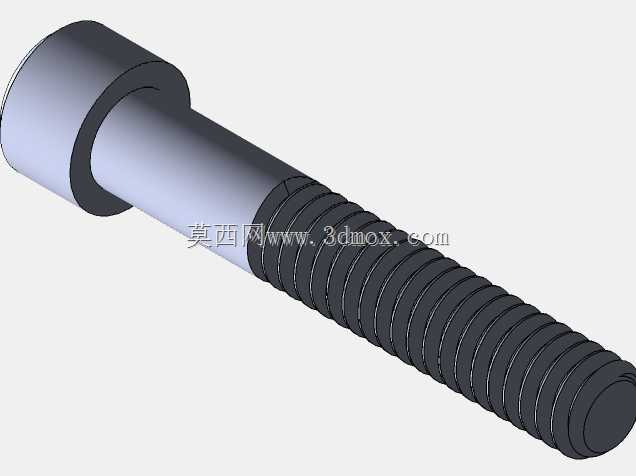

　　设计思路上，整个结构没有采用复杂的非标定制件，核心的摆臂、转轴、安装底座都是采用轧制车间常用的型钢和标准机加工件制作，转轴部位选用了带防尘密封圈的标准深沟球轴承，能适应轧制车间多氧化铁皮、多切削液飞溅的恶劣工况，不需要频繁做润滑维护；触发摆臂的接触端面做了可更换的耐磨衬板设计，衬板采用淬火处理的中碳钢制作，长期受撞击磨损后只需要拆卸固定螺栓就能更换，不需要整体更换装置主体，能大幅降低车间的备件维护成本。装置的触发力阈值做了可调节设计，通过调整内置阻尼弹簧的预紧压缩量，就能适配不同规格轧机的触发需求，小型线材轧机可以把触发力调至较低区间，避免轻微的轧件剐蹭就误触发停机影响生产效率，大型中厚板轧机则可以把触发力调高，防止大质量轧件的轻微碰撞导致误停机。

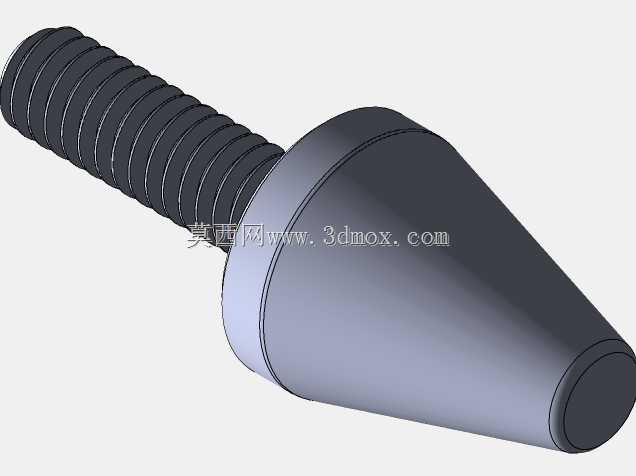

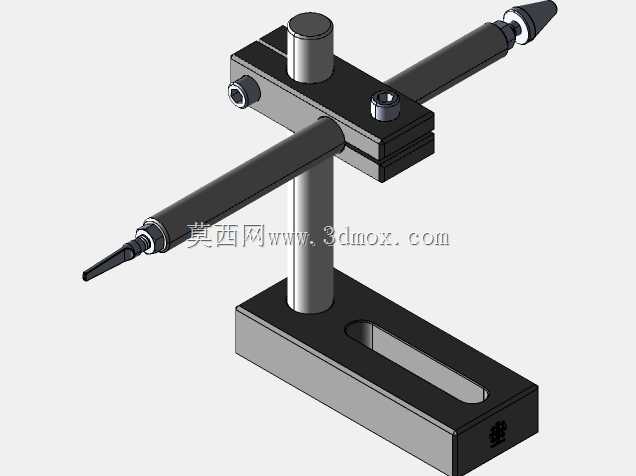

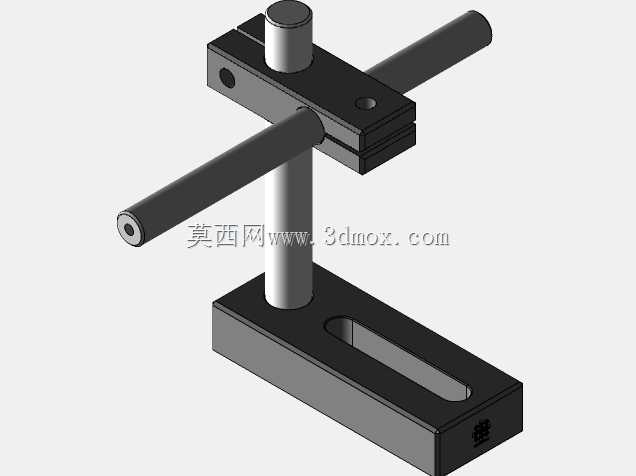

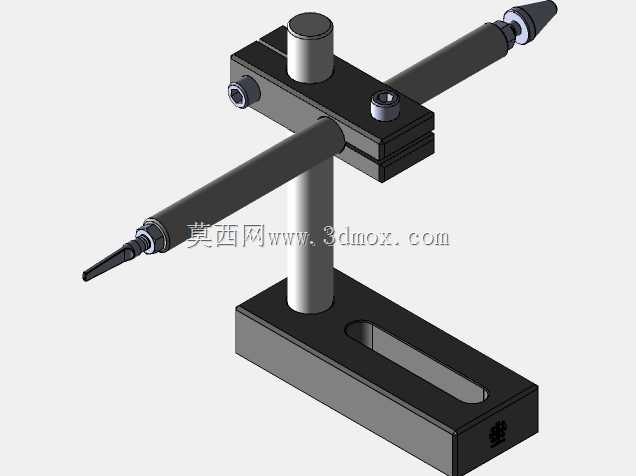

　　从安装边界和外形尺寸来看，整套装置的主体底座采用16mm厚的Q235钢板焊接制作，整体安装 footprint 控制在320mm*180mm的范围内，不会占用轧机周边过多的操作空间，底座上的安装孔做了长圆孔设计，前后左右各有20mm的位置调节余量，现场安装时可以根据实际的限位位置做微调，不需要重新配焊或者钻孔。装置的触发摆臂最大伸出长度为240mm，垂直方向的安装高度可以通过底座上的立柱调节套做0-150mm的调整，能适配不同高度的轧机运动部件限位需求，哪怕是后期轧机做辊系升级、行程调整，也不需要更换整套停机装置，只需要调整摆臂的高度和角度就能匹配新的防护边界。

　　在实际的结构建模过程中，所有配合面的公差都按照机械设计手册的IT7级精度做了预留，转轴和轴承座的配合选用基孔制过渡配合，既保证转动的灵活性，又不会出现径向窜动导致触发精度下降；装置的所有外露焊接部位都做了倒角去应力处理，避免长期受冲击载荷出现焊缝开裂的问题。和车间里常用的光电式、电感式非接触限位装置相比，这种机械式停机装置不受车间里的金属粉尘、水汽、电磁干扰影响，在轧制车间高温、高湿、多粉尘的恶劣环境下，长期运行的稳定性要远高于电子类限位装置，哪怕表面堆积了一层氧化铁皮，只要摆臂能正常偏转，就能可靠触发停机动作，不会出现信号丢失的问题。很多小型轧机车间之前只靠电气急停做防护，偶尔会出现操作人员按急停不及时、电气信号故障导致的设备过行程问题，加装这类机械停机装置后，相当于给产线加了一道最后防线，哪怕前面的电气防护全部失效，也能靠机械结构强制停机，大幅降低生产过程中的安全风险。
