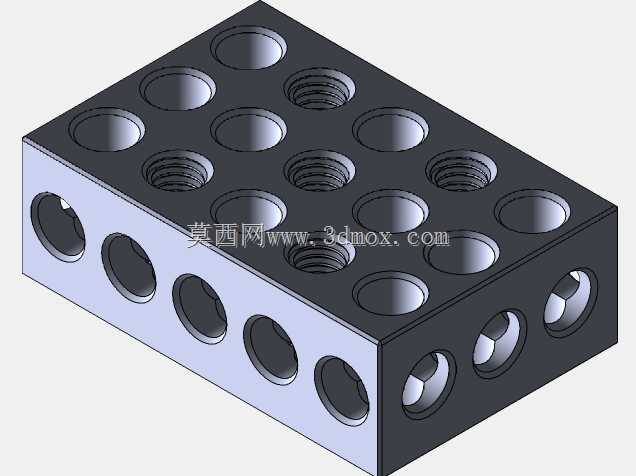

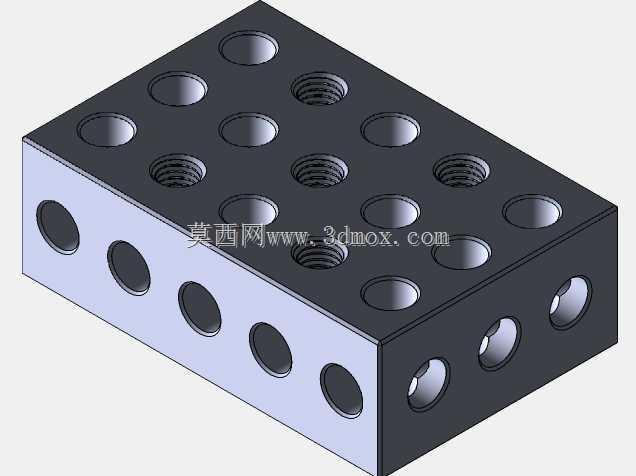

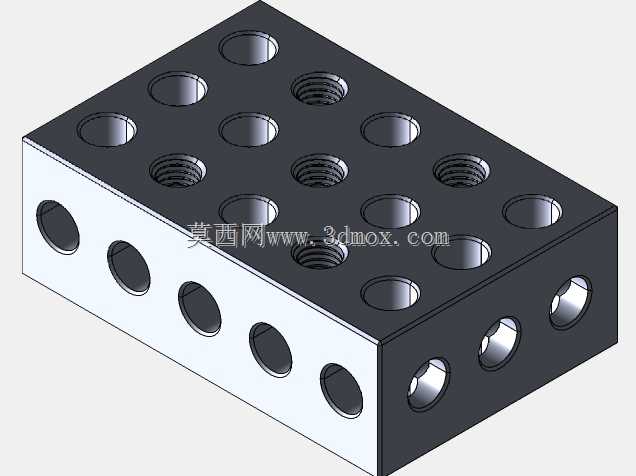

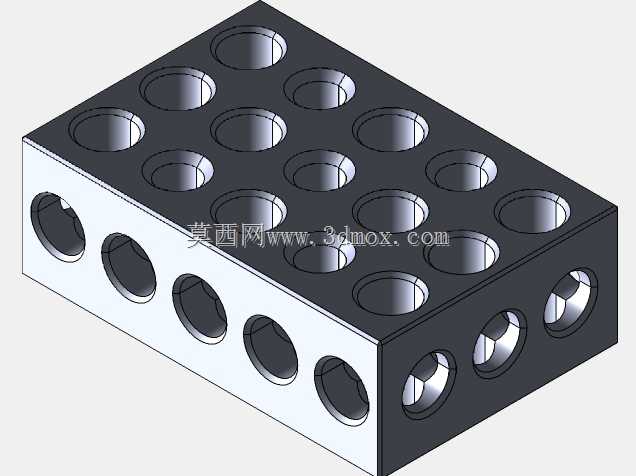

精密机械装配用定位基准精密块结构

　　在精密机械装配、工装夹具调试以及精密检测工位的搭建场景中，这类精密块是车间里常年备着的基础工装元件，很多刚入行的结构设计人员容易忽略这类基础元件的细节设计，实际在产线调试阶段，这类零件的精度直接决定了整套工装的重复定位精度上限。从实际使用场景来看，这类精密块常被用作装配工位的定位基准面，在小型精密组件压装、光学元件装夹定位、精密零件检测时的承托垫块场景中使用频率极高，不同于普通的垫块零件，这类精密块的各个相邻面之间的垂直度、平行度公差都控制在微米级，日常使用中只要避免磕碰划伤工作面，就能长期保持基准精度，不需要频繁校准。设计这类零件的时候，首先要考虑的是安装边界的适配性，常规使用场景下，这类精密块的安装孔位会按照标准工装孔距来设计，

　　能够直接适配现有工作台的T型槽间距，不需要额外加工转接板，安装时只需要用内六角螺栓穿过沉孔固定在工作台面，就能快速搭建出稳定的定位基准。外形尺寸方面，这类精密块的长宽高比例会根据常用工位的承托需求设定，工作面的宽度要大于被定位零件的定位边宽度至少三分之一，避免定位时出现线接触导致的零件倾斜，高度方向的尺寸要避开工作台面的常见凸起结构，比如T型槽的压块突出高度、工作台面的排屑槽深度，保证安装后基准面完全水平，没有悬空区域。从功能特性来看，这类精密块的工作面没有多余的凹槽或者凸起结构，整个平面做了精磨处理，表面粗糙度控制在Ra0.8以下，既能够保证被定位零件和基准面完全贴合，也能避免粗糙表面刮伤精密零件的加工面，非工作面做了发黑处理，

　　能够在车间潮湿环境下长期使用不生锈，减少日常维护的工作量。设计思路上，没有做多余的减重或者装饰结构，整体采用实心结构来保证刚性，在承受压装工位的轴向压力时，不会出现微变形导致基准偏移，边角位置做了小尺寸的倒角处理，一方面是避免安装时锋利边角划伤操作人员，另一方面也能消除零件加工时的应力集中区域，延长零件的使用寿命。实际选型使用的时候，要注意根据被定位零件的重量和压装力来选择对应尺寸的精密块，不要用小尺寸的精密块承托大重量的零件，避免长期受压出现变形，安装时要先清理工作台面的切屑和油污，再将精密块固定到位，固定后要用百分表打表检测工作面的平面度，确认没有因为安装螺栓的锁紧力导致零件变形，再投入使用。在多工位的自动化装配线中，

　　这类精密块还可以搭配不同厚度的调整垫片，快速调整定位面的高度，适配不同型号产品的装配定位需求，不需要重新加工定制工装，能够大幅缩短产线换型的调试时间，很多精密机械加工车间的工具柜里，都会备上不同尺寸的这类精密块，应对日常的工装调试、零件检测、临时定位等各类需求，是精密机械加工和装配场景中不可或缺的基础工装元件。
