机械传动用限位定位轴环结构设计

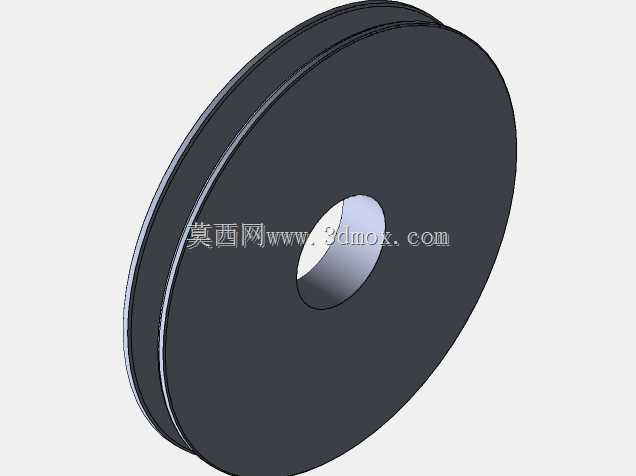

　　在常规轴系传动结构的设计工作中，轴环是承担轴向定位、载荷限位功能的核心基础零件，其应用场景覆盖了从普通输送辊道、减速机输入输出轴、机床主轴组件到小型动力传输单元的绝大多数回转类装配场景，很多刚入行的设计人员容易忽略这类小零件的设计细节，往往直接套用标准件库的通用模型，实际装配时才会出现定位失效、干涉、轴向窜动超差等问题。做轴环结构设计的时候，首先要明确其在整套轴系里的实际作用，不同工况下的轴环承担的功能差异很大：如果是仅做轴向位置占位的隔套式轴环，只需要保证内孔与轴的配合公差、两端面的平行度即可，不需要额外的锁紧结构；如果是承受轴向载荷的定位轴环，比如轴承内圈的轴向定位、齿轮端面的限位，就需要校核轴环与轴肩的接触应力，还要考虑轴环本身的厚度是否能承受对应工况下的轴向推力，避免长期受载后出现塑性变形导致定位失效。

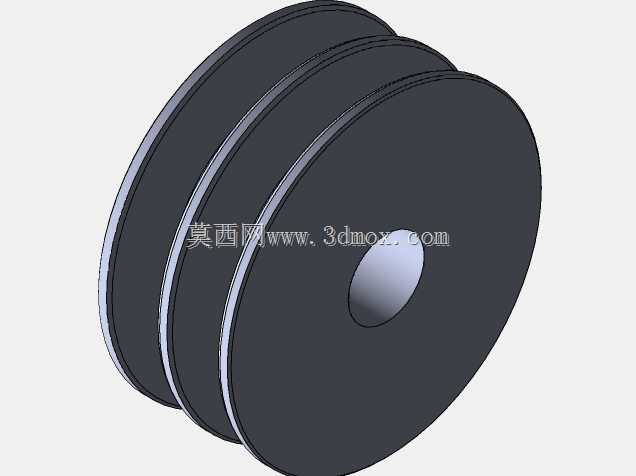

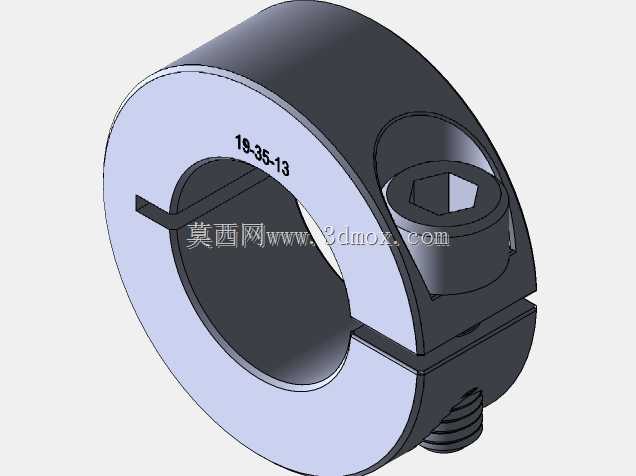

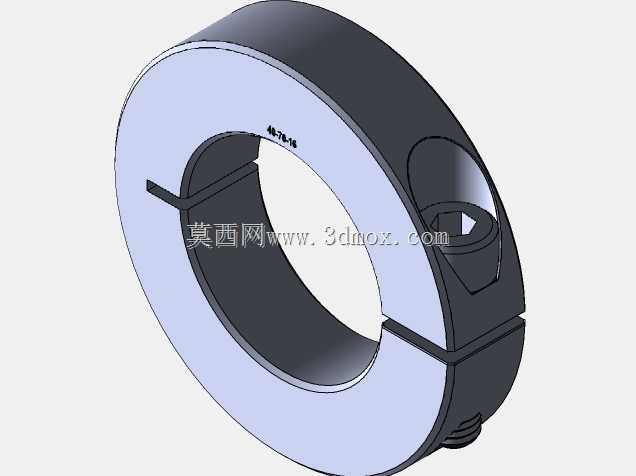

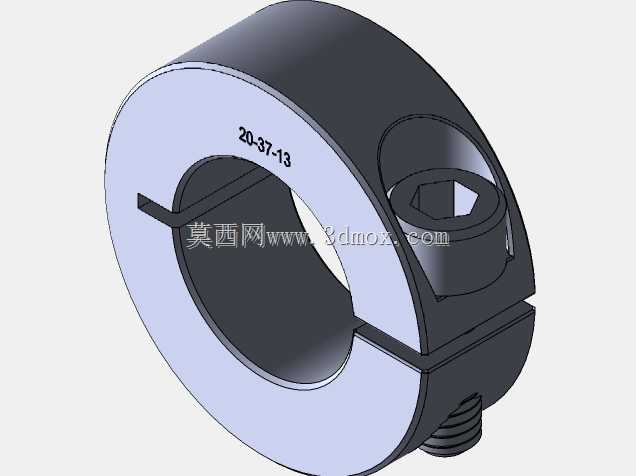

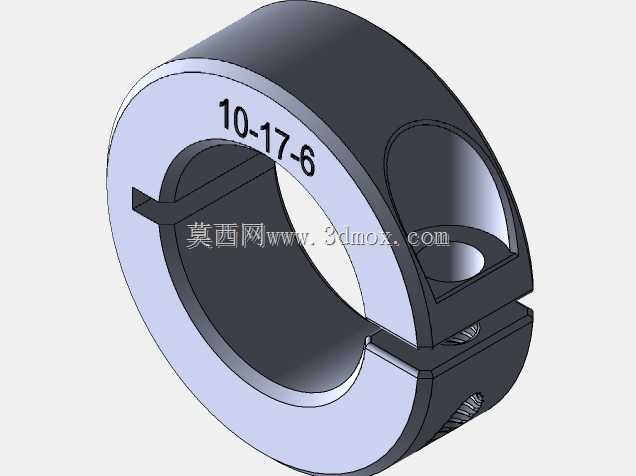

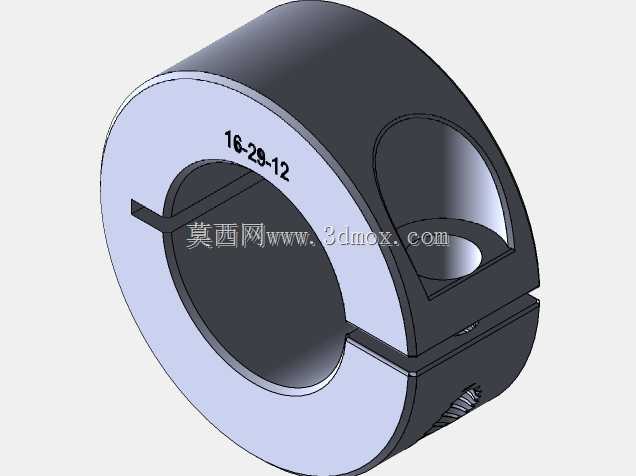

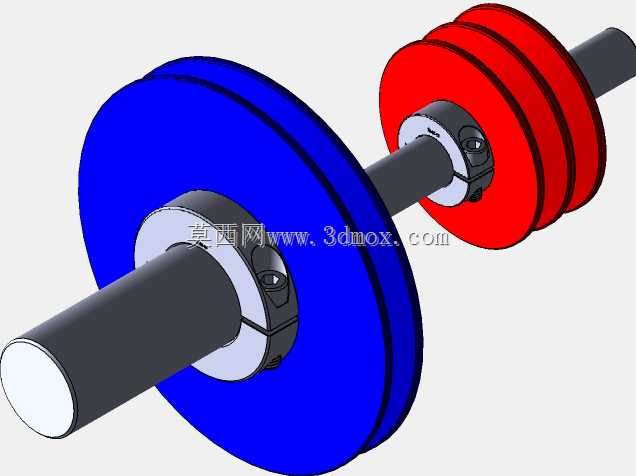

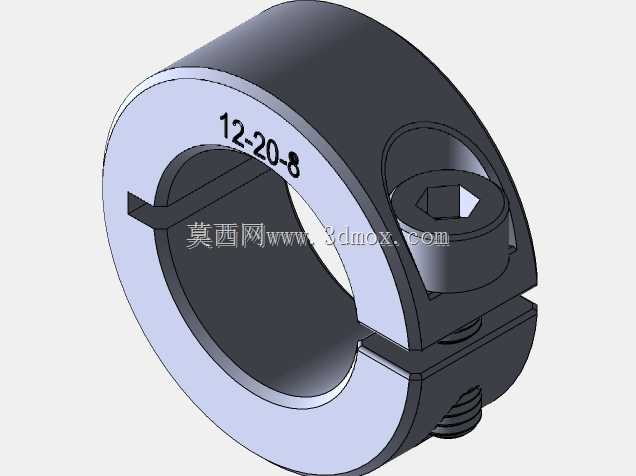

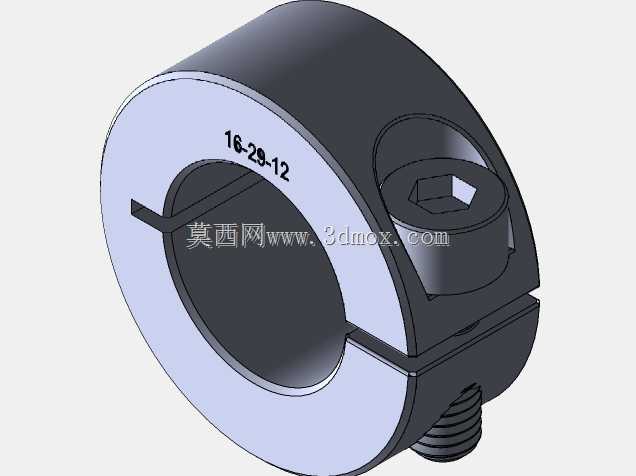

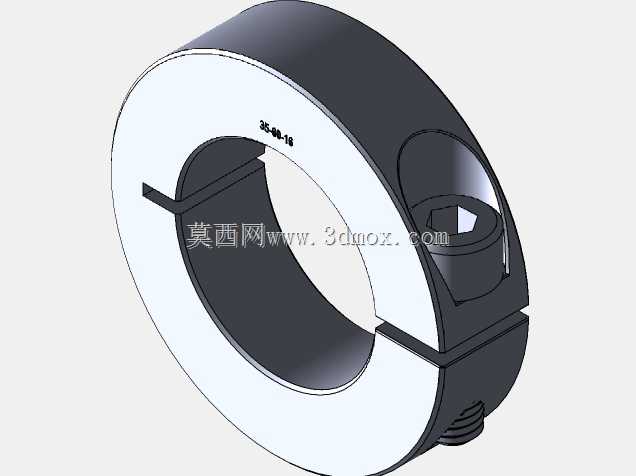

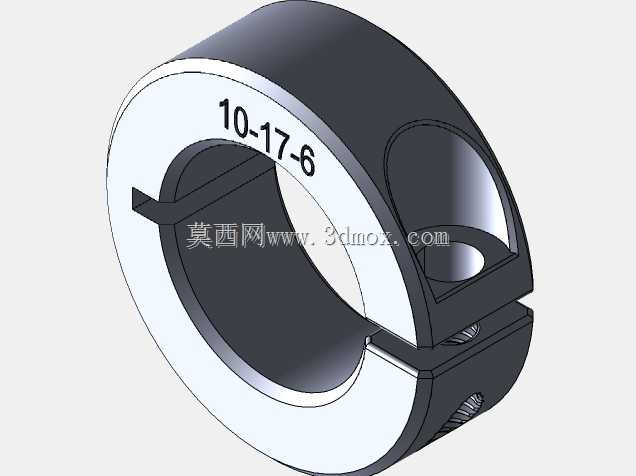

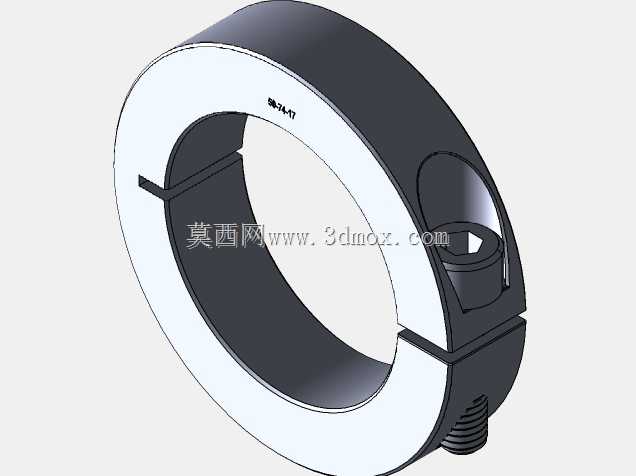

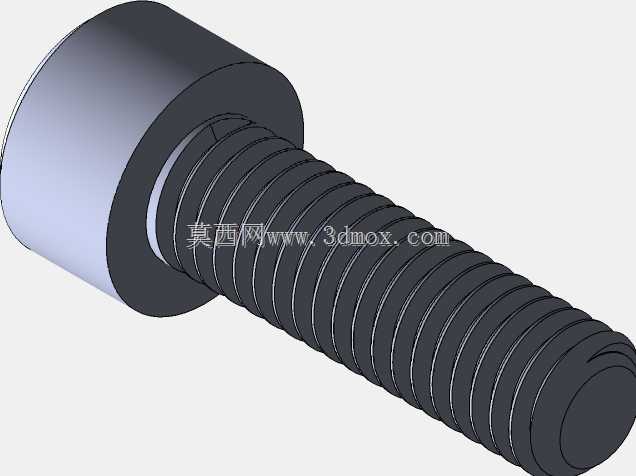

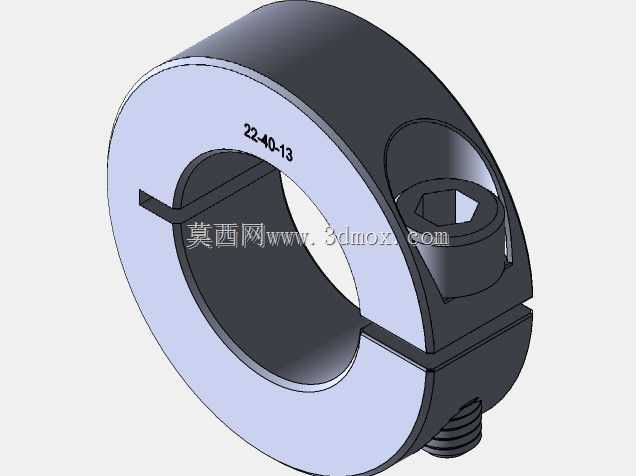

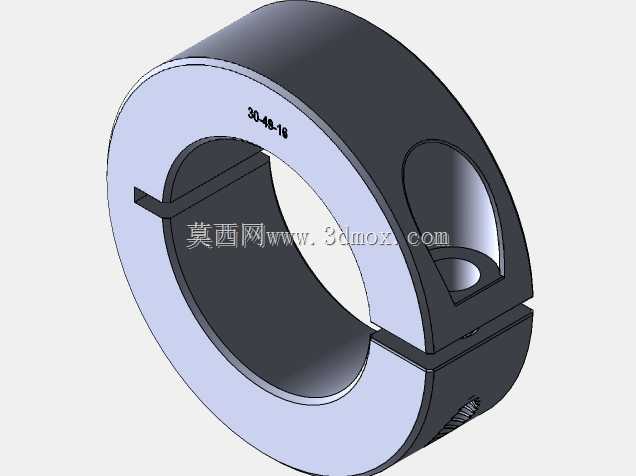

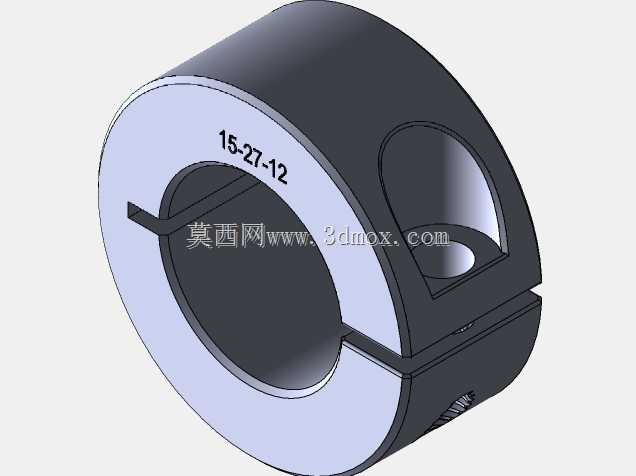

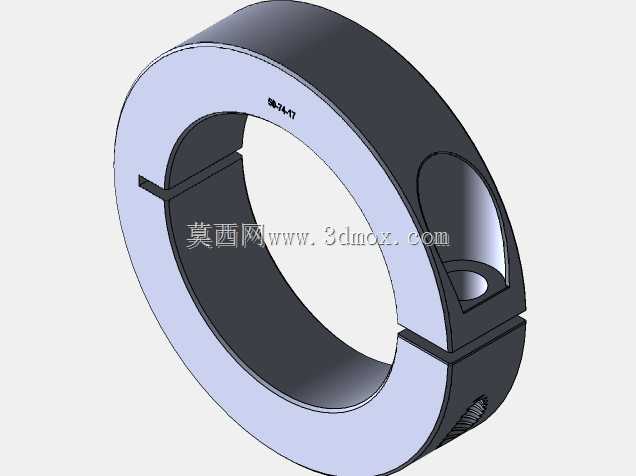

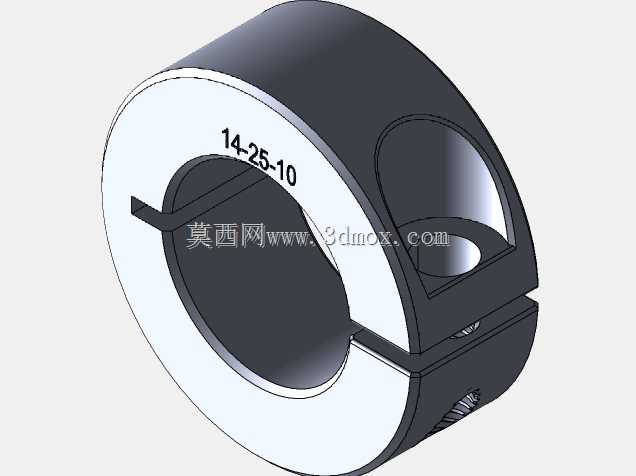

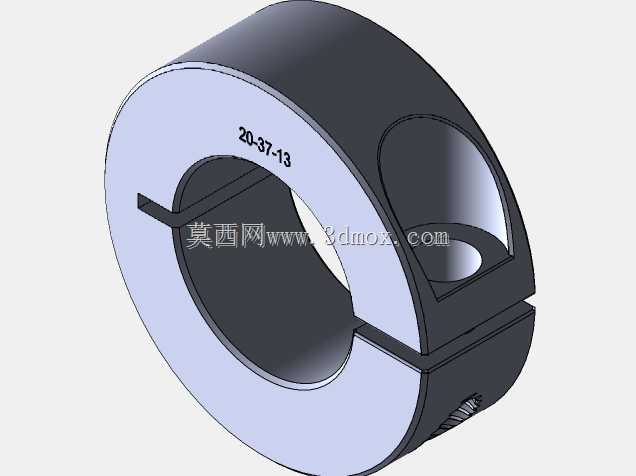

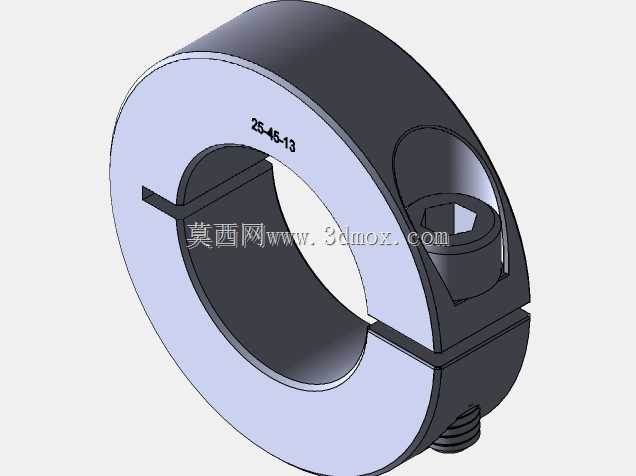

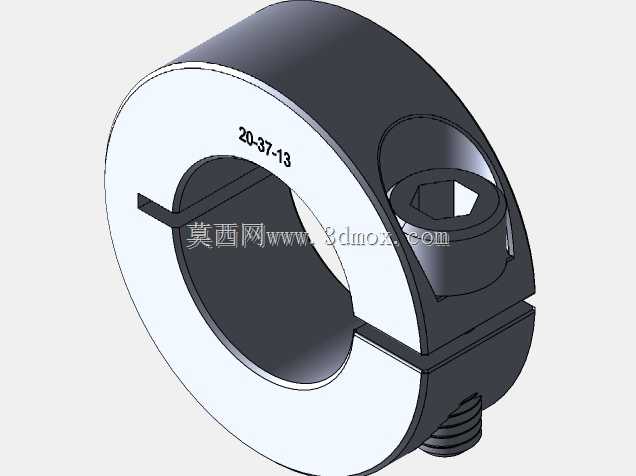

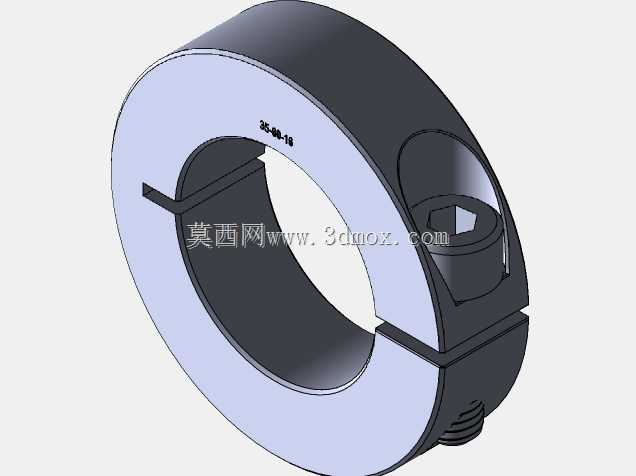

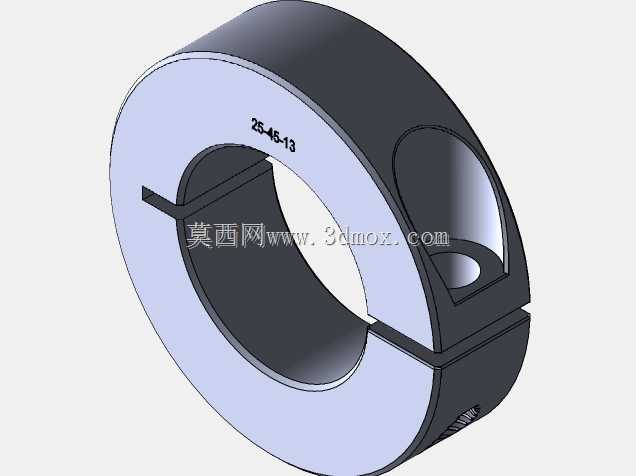

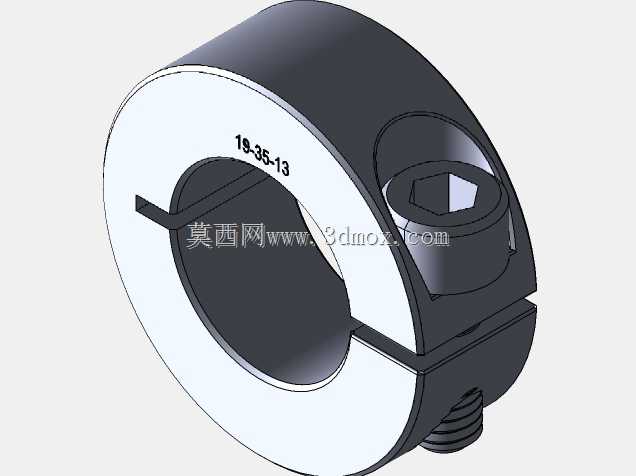

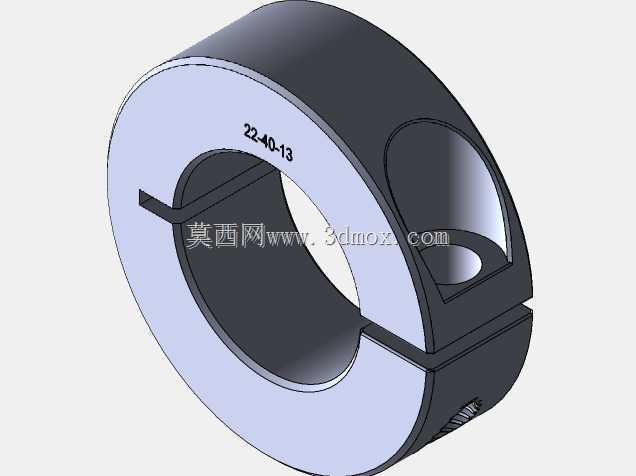

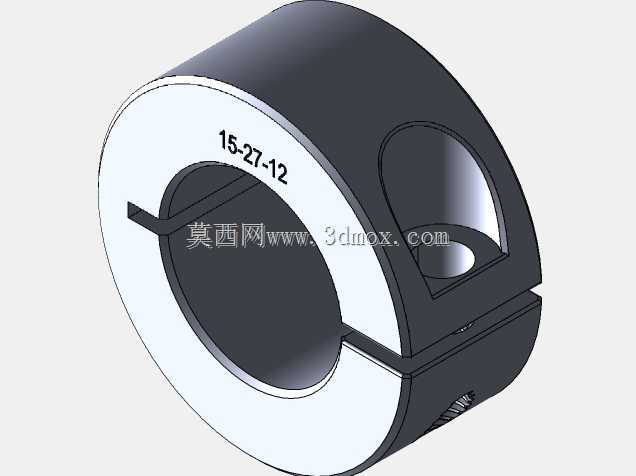

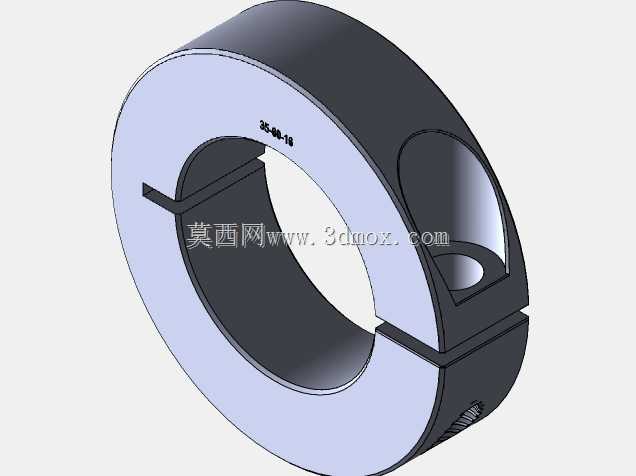

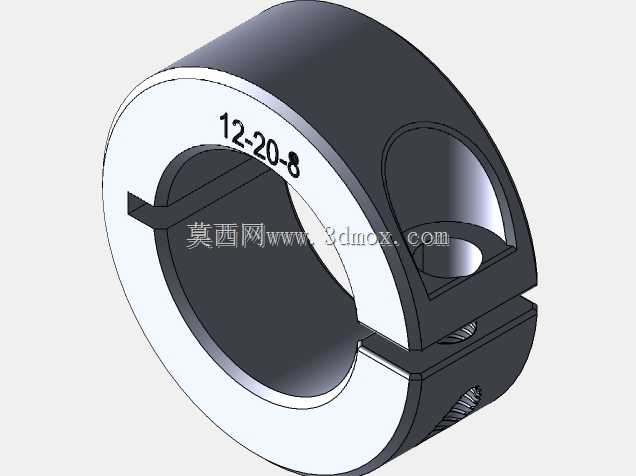

　　从结构设计思路来看，轴环的内孔公差选择要匹配轴的配合等级，一般做间隙配合方便装配的场景选H7/g6即可，如果是需要随轴同步回转的轴环，要根据载荷大小选择过渡配合或者小过盈配合，同时要设计对应的锁紧结构，比如侧面的紧定螺钉孔、轴端的挡圈配合槽，避免轴环在轴上出现周向转动或者轴向窜动。轴环的外径设计不能只参考标准件尺寸，要结合被定位零件的内孔倒角、安装边界来确定：比如用来定位深沟球轴承内圈的轴环，其外径要比轴承内圈的外径小1-2mm，既保证完全贴合轴承内圈端面实现定位，又不会碰到轴承保持架造成运转干涉；如果是用来隔离开两个传动零件的轴环，外径要比两个零件的相邻端面的最大回转半径小，避免运转时和周边的密封件、壳体结构发生刮擦。

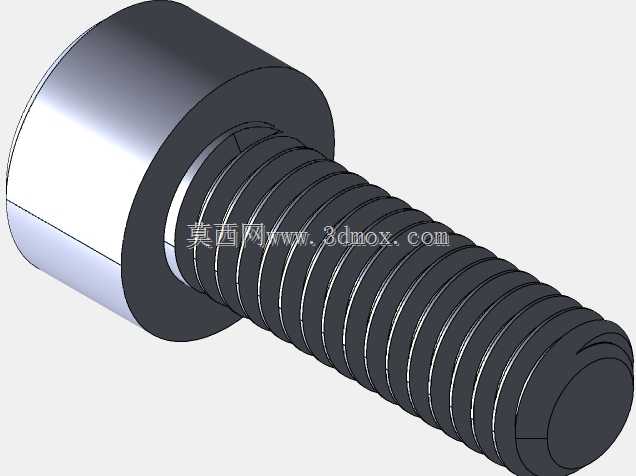

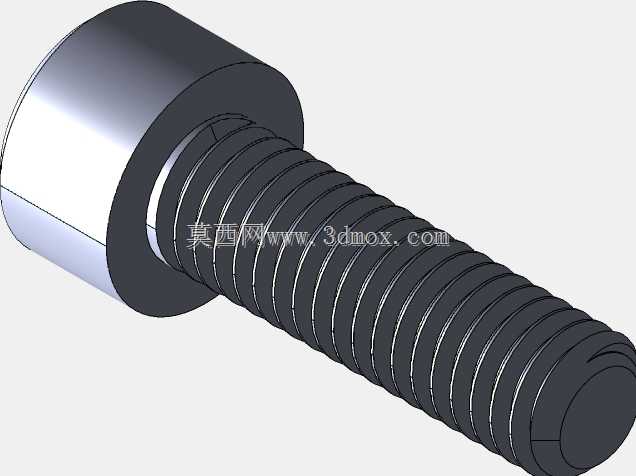

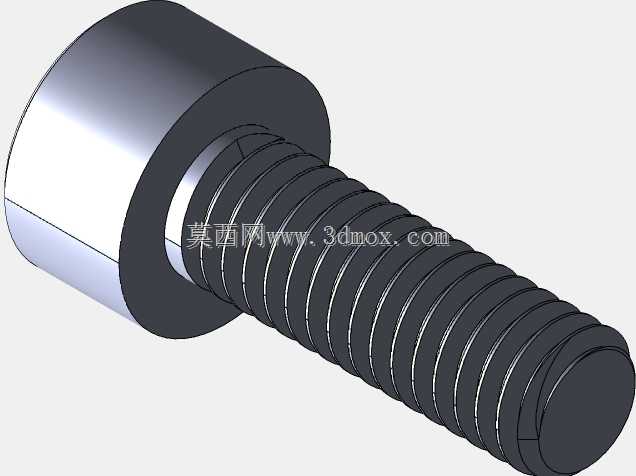

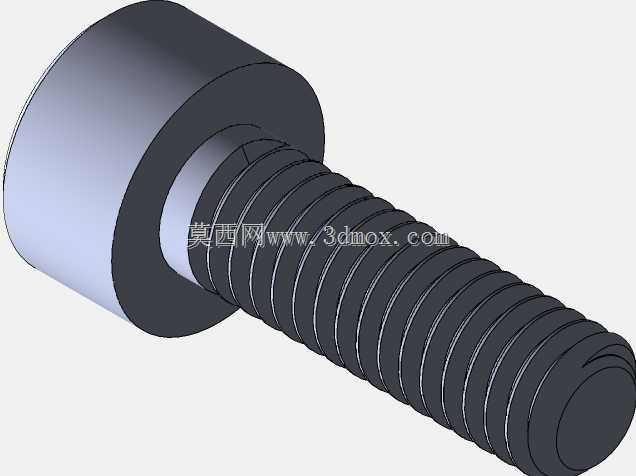

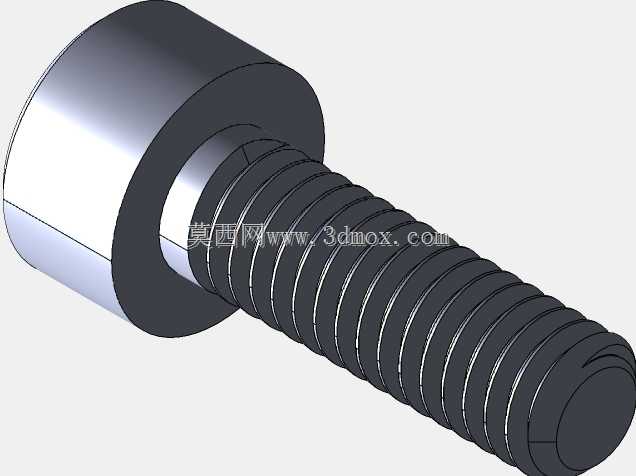

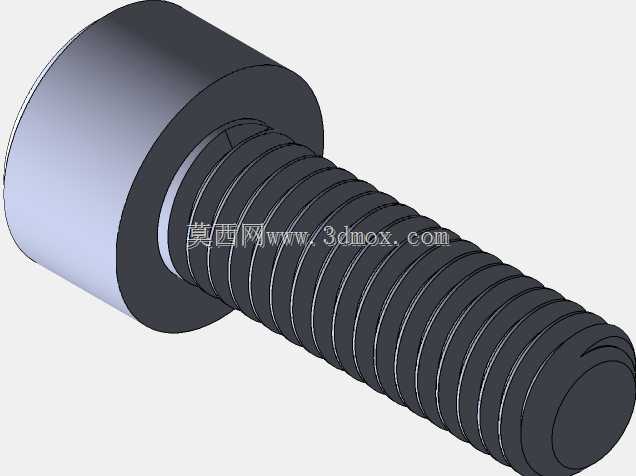

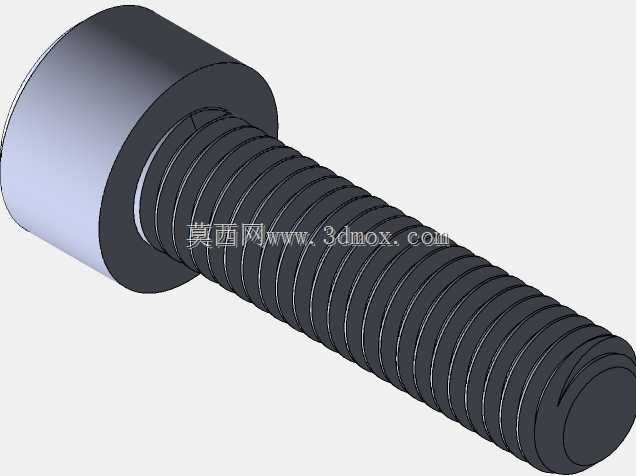

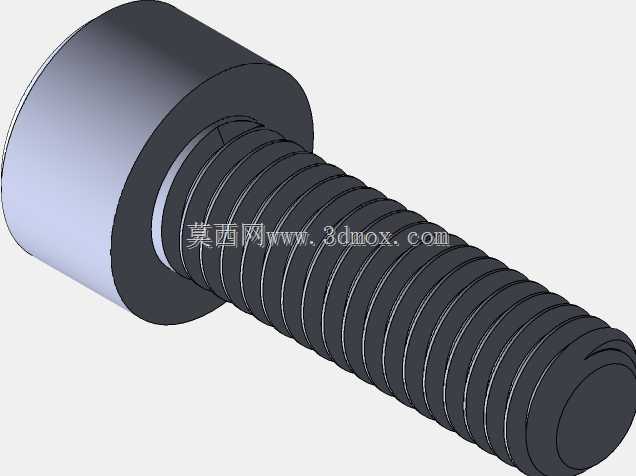

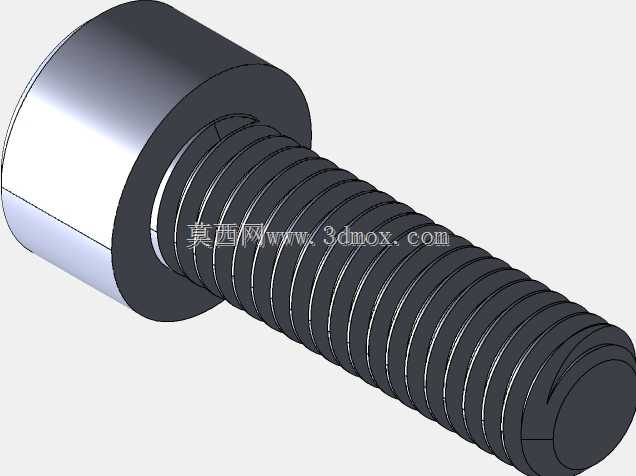

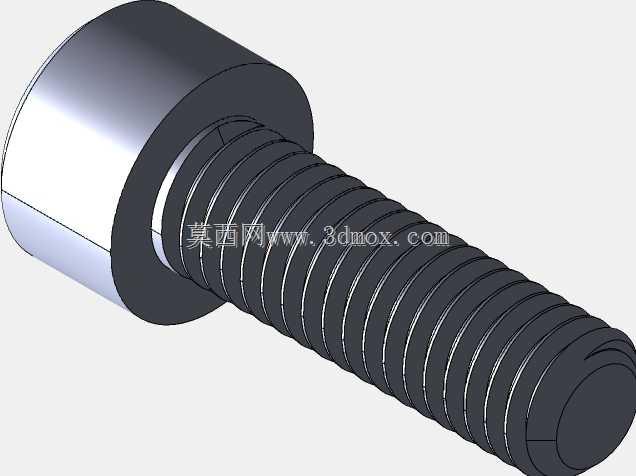

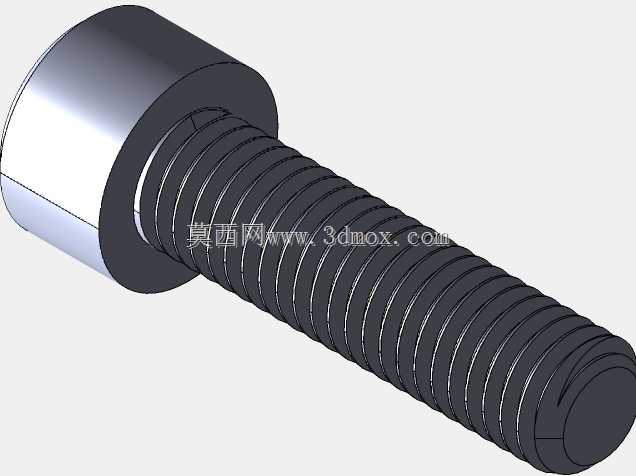

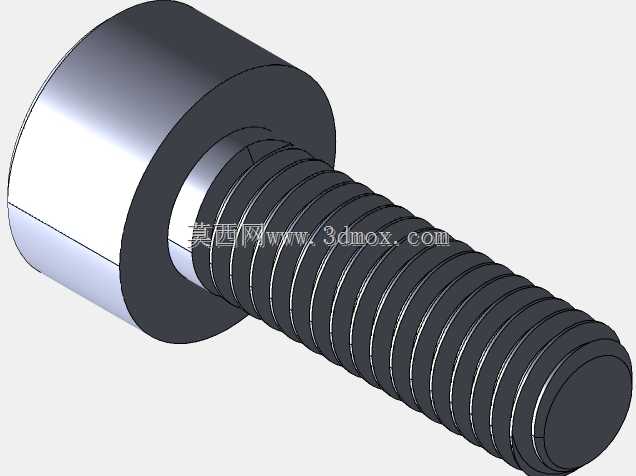

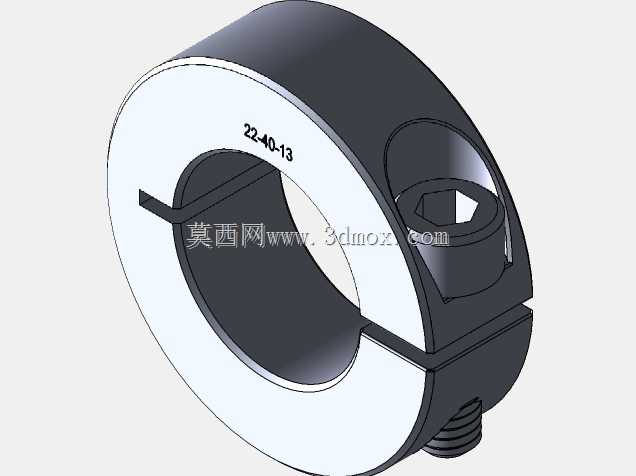

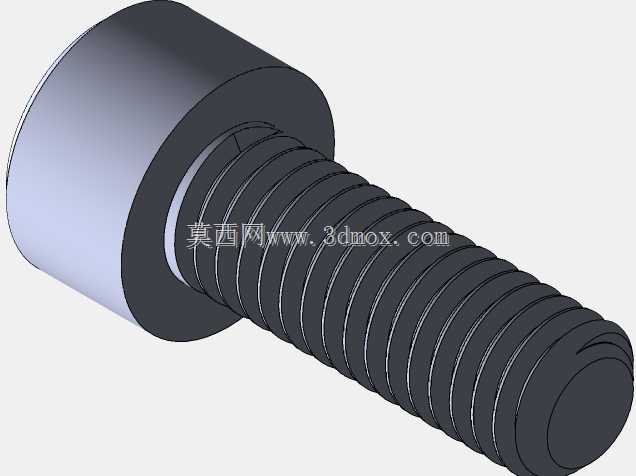

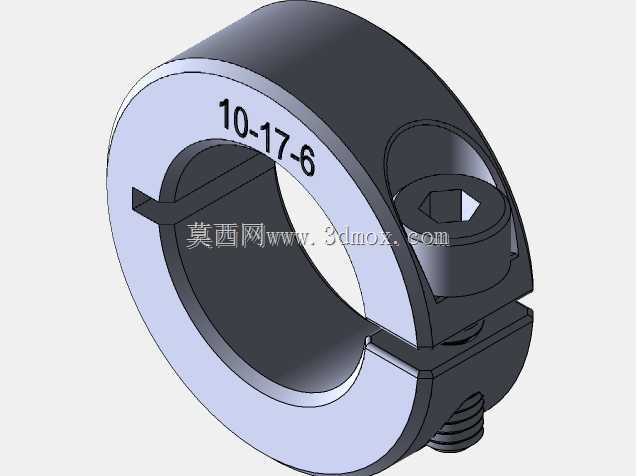

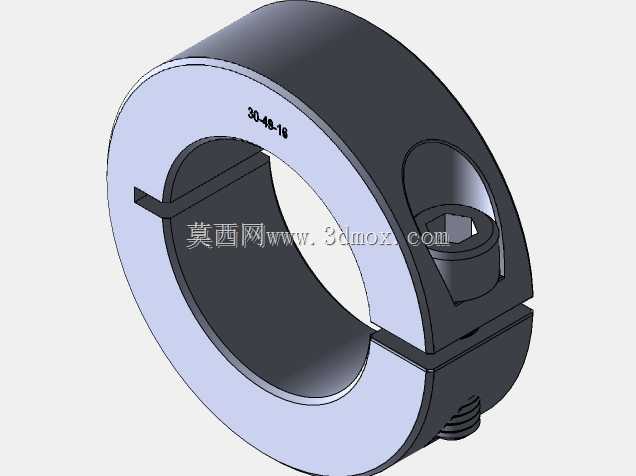

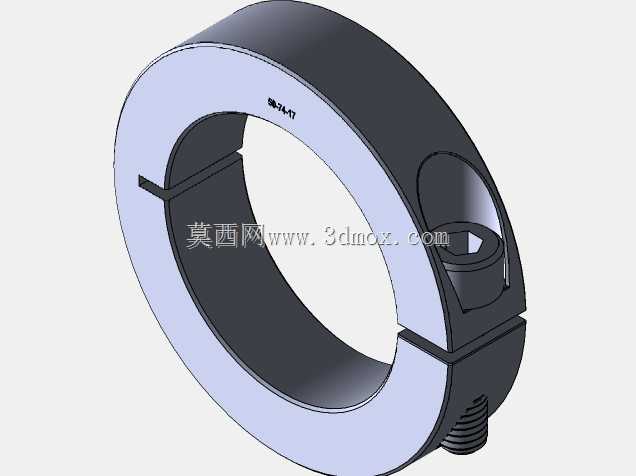

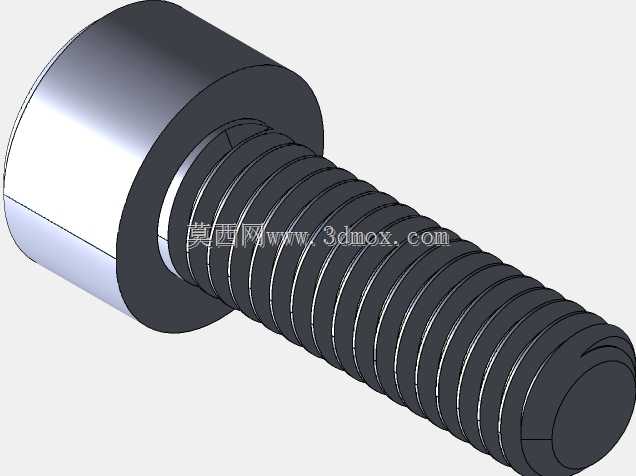

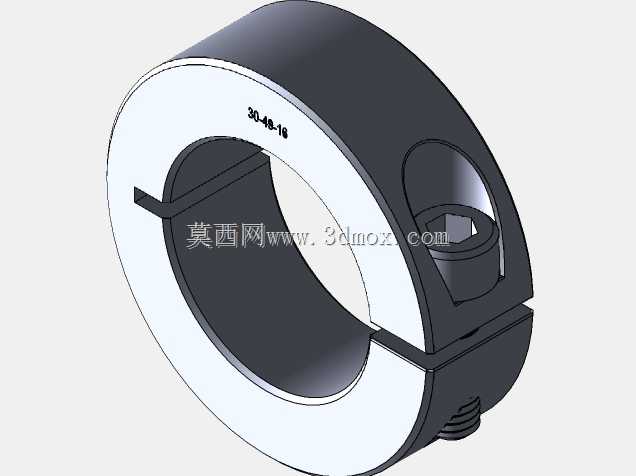

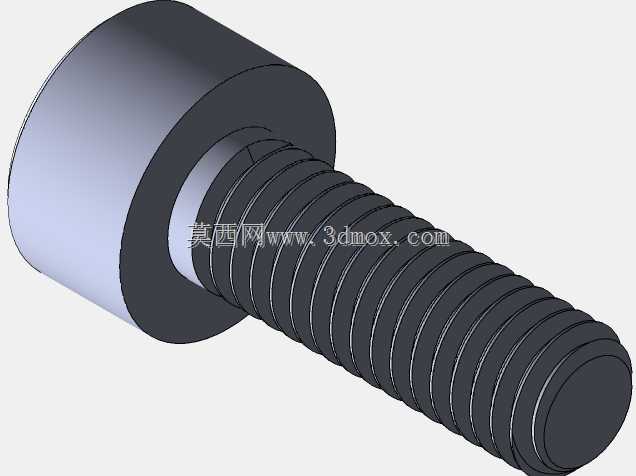

　　安装边界的校核是轴环设计里最容易出问题的环节，很多设计人员建模时只画了轴环本身的尺寸，没考虑装配时的工具操作空间：如果轴环采用紧定螺钉锁紧，要预留出内六角扳手的操作空间，不能让周边的零件挡住螺钉的安装位置；如果轴环是和圆螺母配合使用做锁紧，要保证轴环的端面和圆螺母的端面完全贴合，不能出现局部悬空的情况，否则锁紧后轴环会出现倾斜，导致被定位的零件回转时出现端面跳动超差。另外轴环的两端面的粗糙度和形位公差也有明确要求，承受轴向载荷的定位面粗糙度要达到Ra1.6以下，两端面的平行度公差要控制在0.02mm以内，和轴配合的内孔圆柱度公差也要根据轴的转速匹配，高转速工况下的轴环还要做动平衡校核，避免因为轴环本身的质量不平衡导致整个轴系出现振动。

　　在实际的设备运维场景里，轴环的失效形式大多不是强度不足，而是设计时的细节考虑不周：比如轴环的内孔和轴的配合间隙过大，长期运转后出现磨损导致轴和轴环之间出现相对滑动，磨损产生的金属屑进入轴承或者齿轮啮合面，会造成整套传动组件的过早磨损；还有的轴环厚度设计过薄，锁紧时受力变形，导致被定位的齿轮或者轴承出现轴向窜动，使得齿轮啮合侧隙变化，出现传动噪音增大、齿面偏载磨损的问题。做这类零件的三维建模时，不能只画出简单的圆环结构，要把所有的工艺细节都体现出来：比如轴环的棱边要做0.5mm的倒角，既去除加工毛刺避免装配时割手，也能避免棱边和轴肩的圆角发生干涉，保证轴环端面能完全贴紧定位面；如果是需要经常拆卸调整位置的轴环，可以在外圆上设计对称的拆卸螺纹孔，方便维修时用拔销器把轴环从轴上拉出来，避免拆卸时用撬棍硬撬损坏轴表面或者轴环本身。

　　不同工况下的轴环材料选择也有区别，普通工况下用45号钢调质处理即可，硬度达到HB220-250就能满足大多数传动场景的强度和耐磨性要求；如果是在腐蚀环境下使用的轴环，比如化工设备里的搅拌轴轴环，要选用304或者316不锈钢材料，同时表面做钝化处理；如果是高转速、高载荷的主轴轴环，可以选用40Cr调质后表面淬火，硬度达到HRC45-50，提升端面的耐磨性和抗冲击能力。建模时还要注意轴环的尺寸链校核，整套轴系上的多个轴环、隔套、轴承、齿轮的轴向尺寸累加后，要和轴上的各个轴肩位置、轴承座的安装尺寸匹配，保证装配后轴承的预紧力符合设计要求，不会出现轴承游隙过大或者预紧过紧导致的轴承发热问题。很多新手设计时往往把轴环当成无关紧要的小零件，随便画个圆环凑数，实际装配时才发现尺寸不对，只能现场打磨修改，既影响装配效率，也会留下设备运行的隐患，这类基础零件的设计细节恰恰最能体现结构设计人员的工程经验积累。
