机械加工实训用C形G形夹紧工装

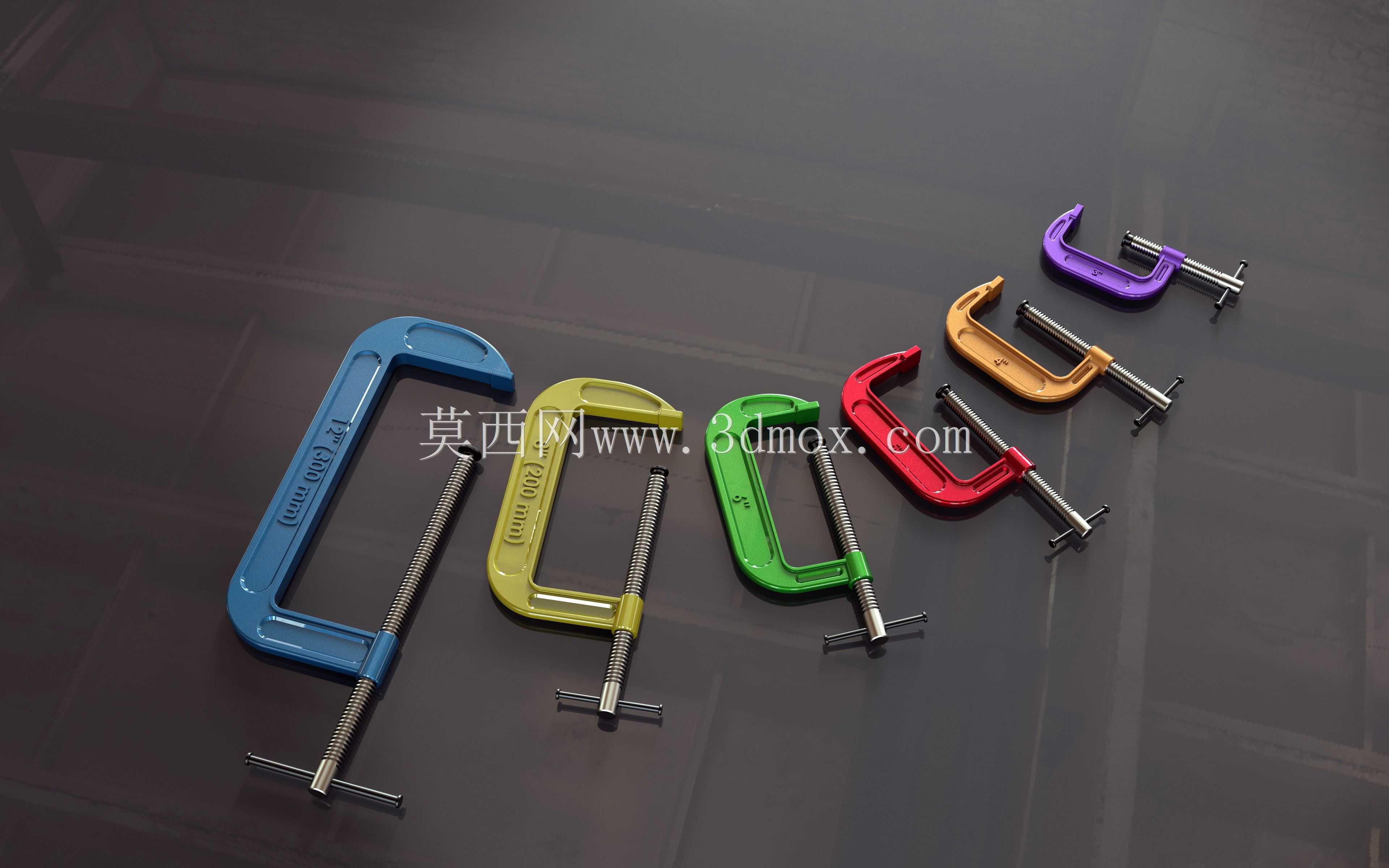

　　在机械制造车间的日常实训与小批量装夹作业中，C形与G形夹具是出镜率极高的基础工装，这套模型选取的是生产现场最常使用的常规尺寸规格，完全贴合一线装夹作业的实际使用需求。这类夹具的核心作用是在工件划线、锉修、钻孔、轻量铣削、部件粘接或组对工序中，提供稳定的压紧约束力，避免工件在加工外力作用下出现位移、翘曲，保证加工基准的一致性，不管是新手实训操作练习，还是维修班组的零散件装夹，都能适配绝大多数常规厚度工件的夹持需求。

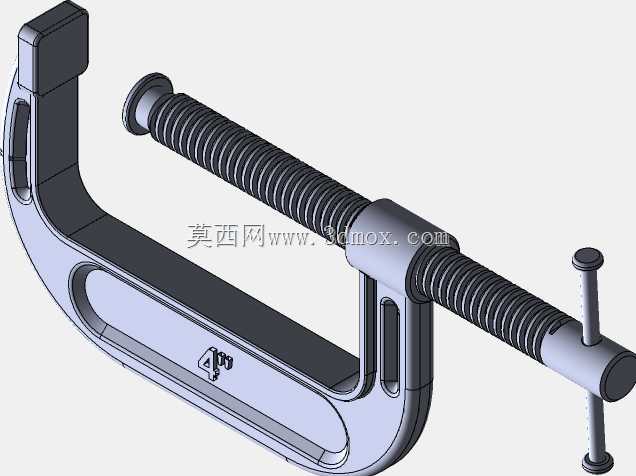

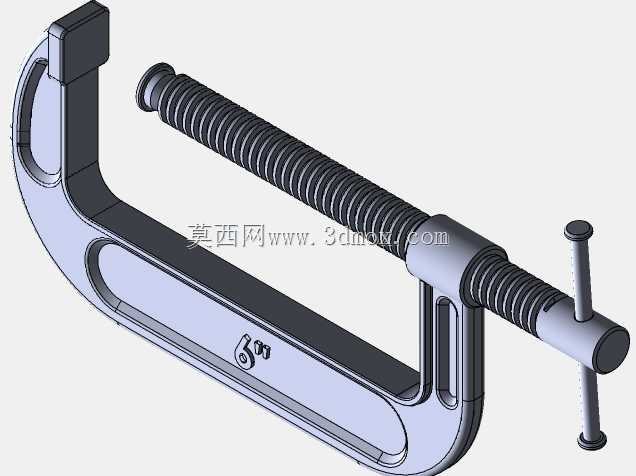

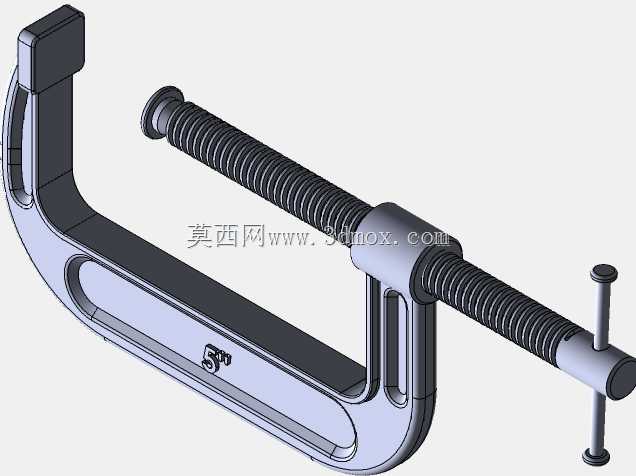

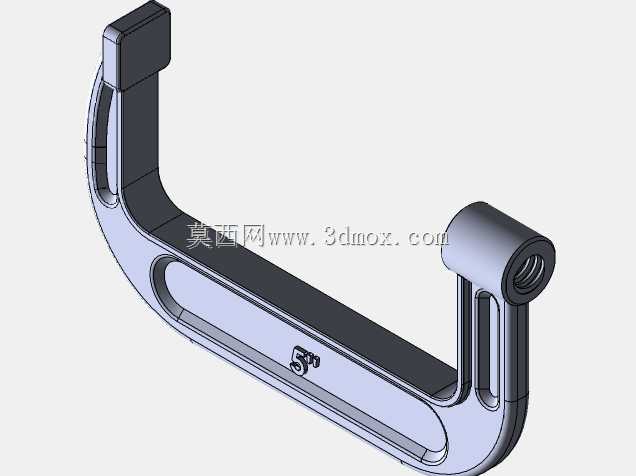

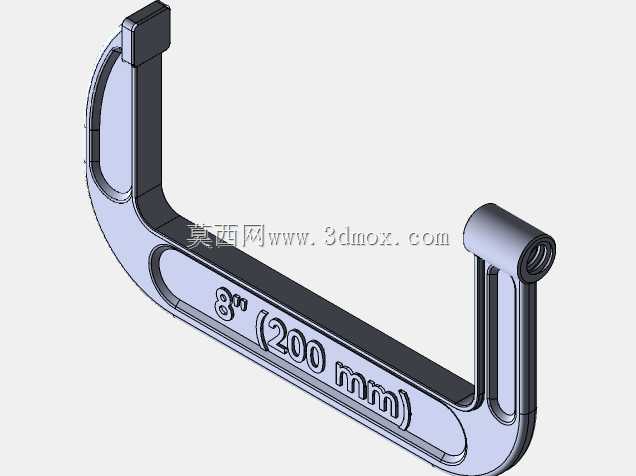

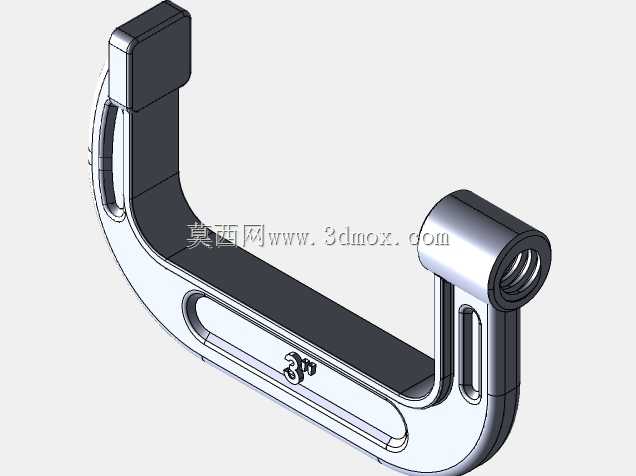

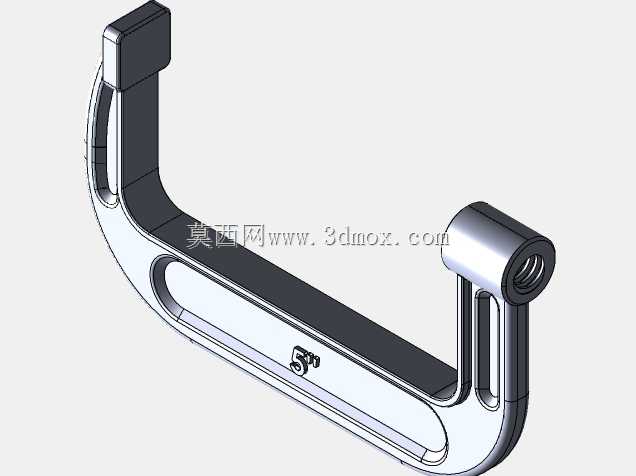

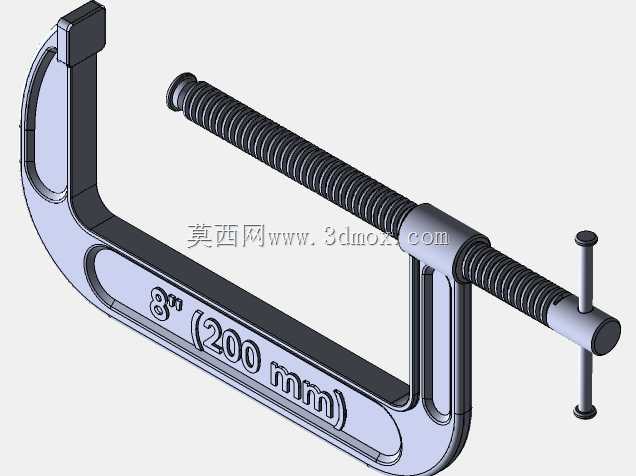

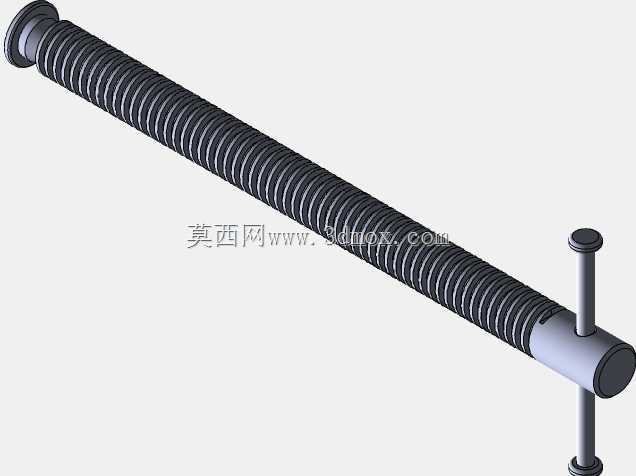

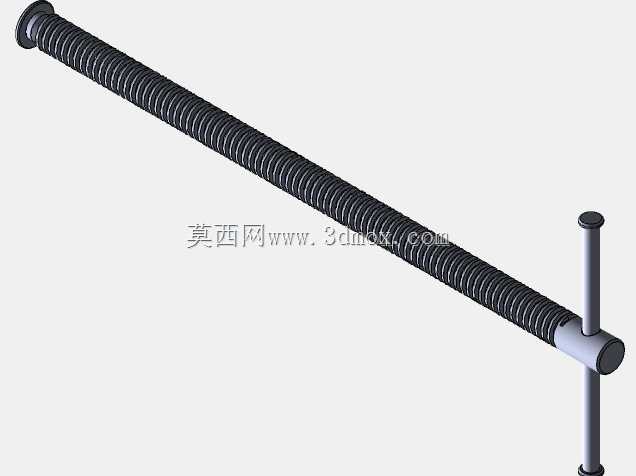

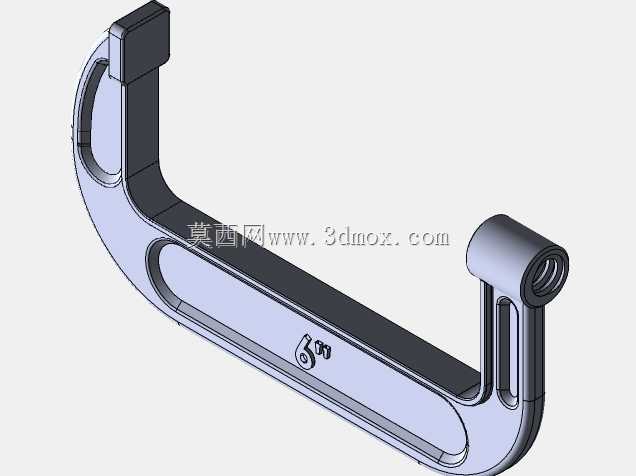

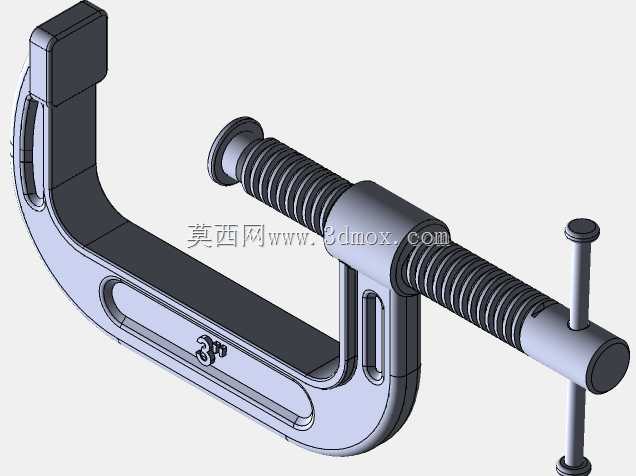

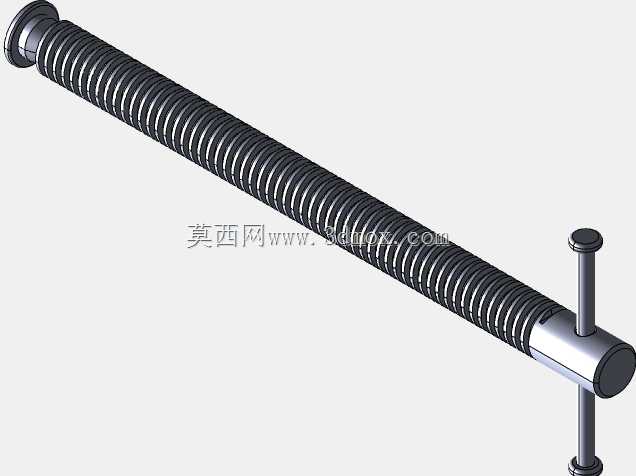

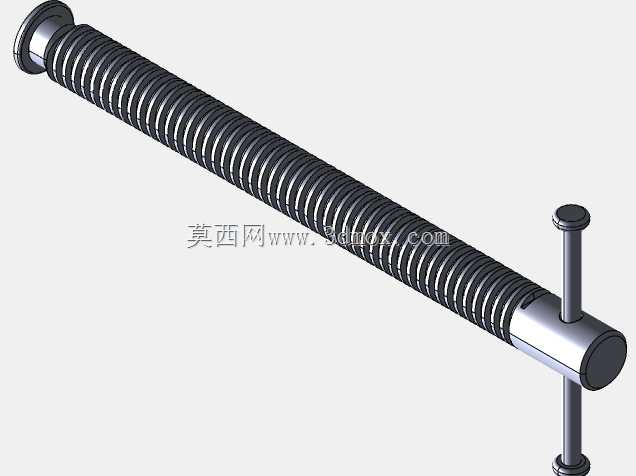

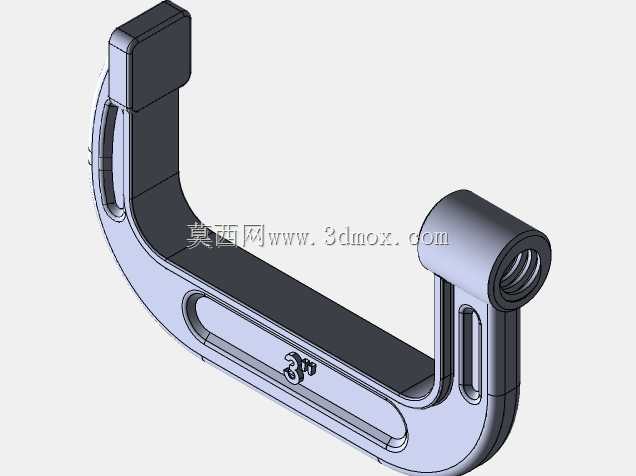

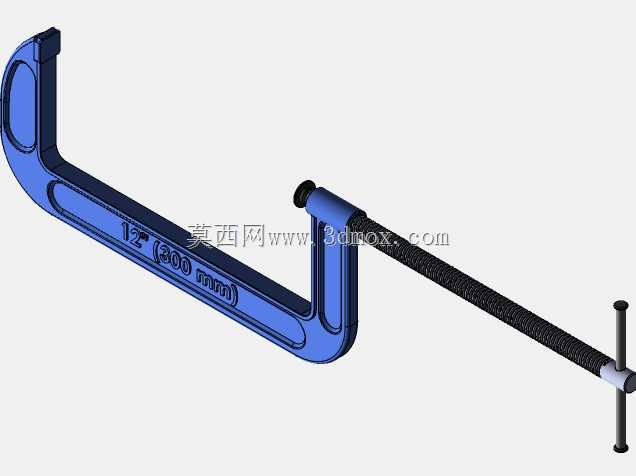

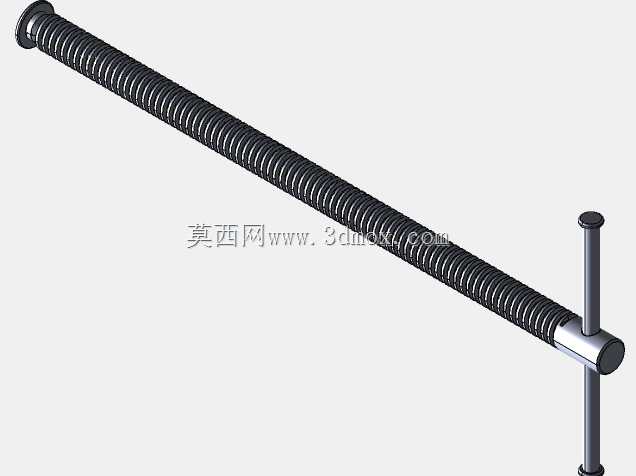

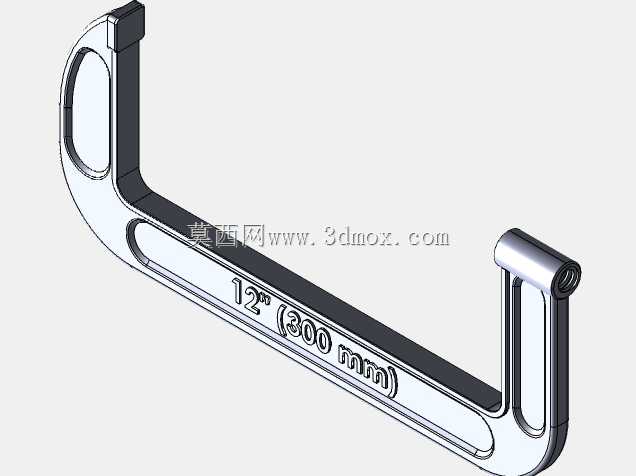

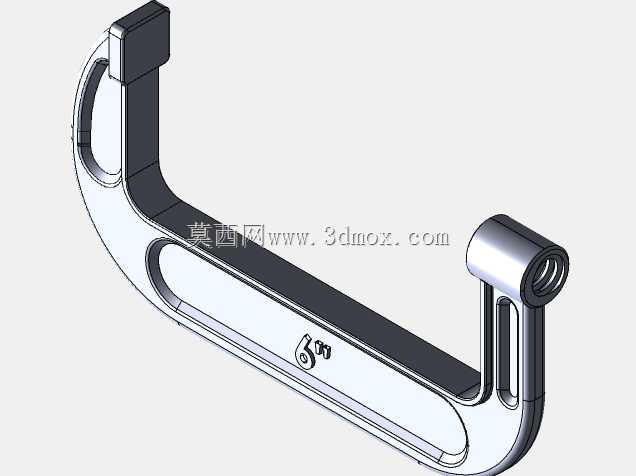

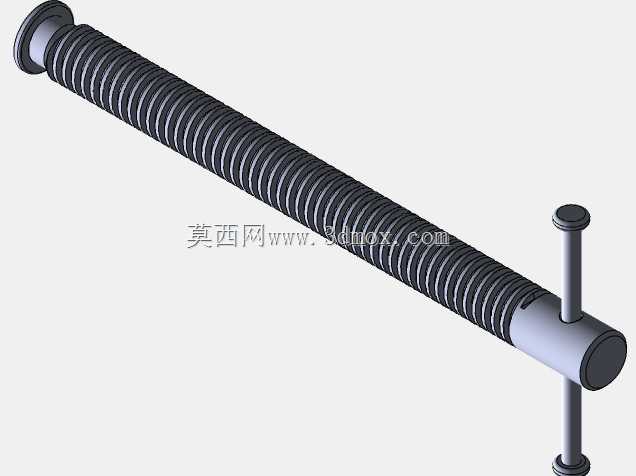

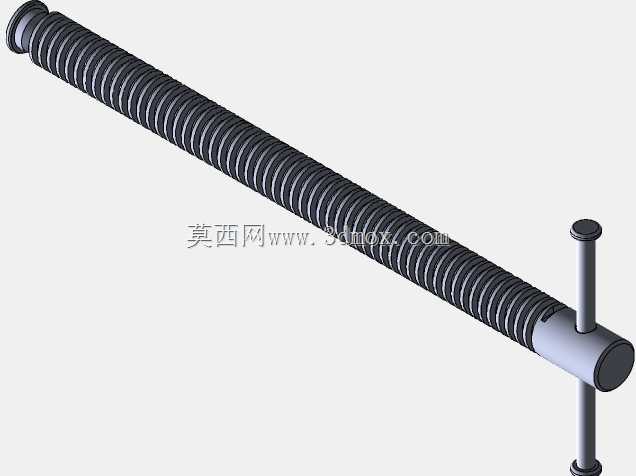

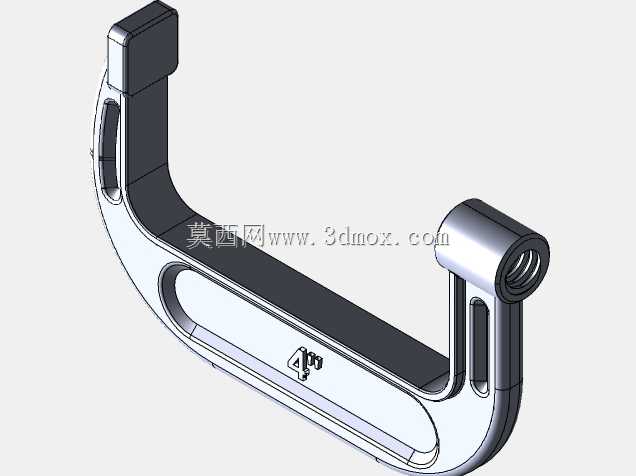

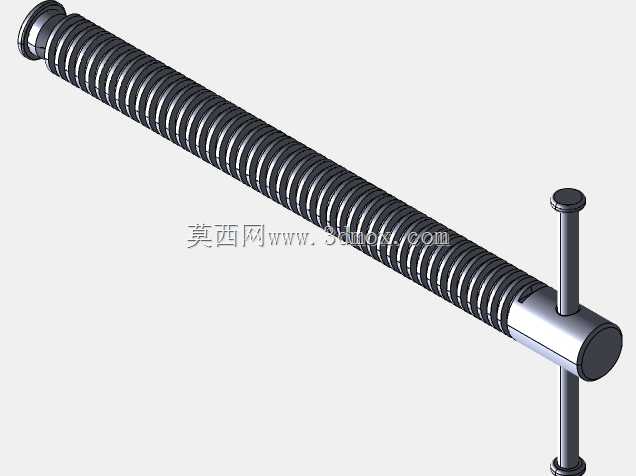

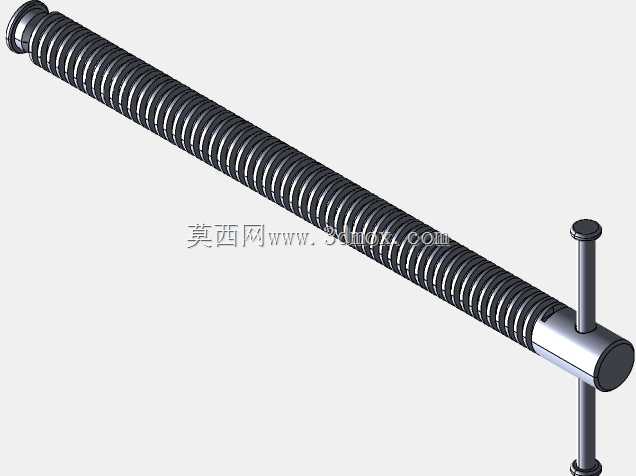

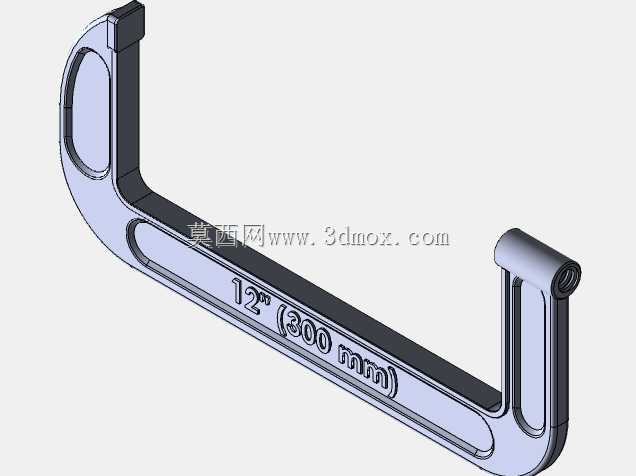

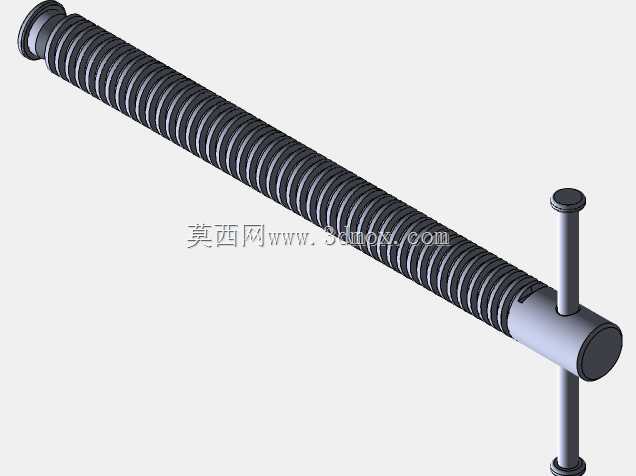

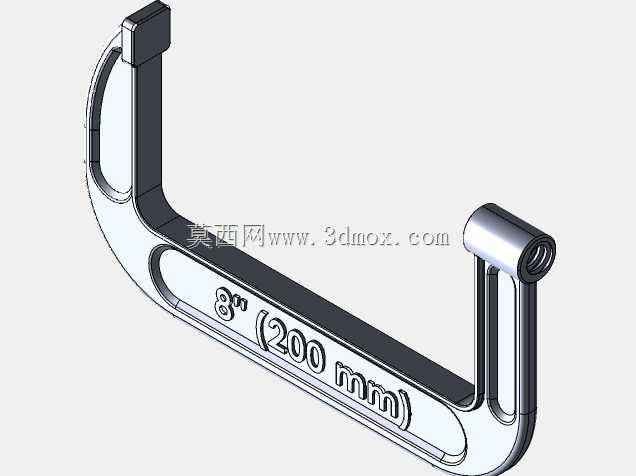

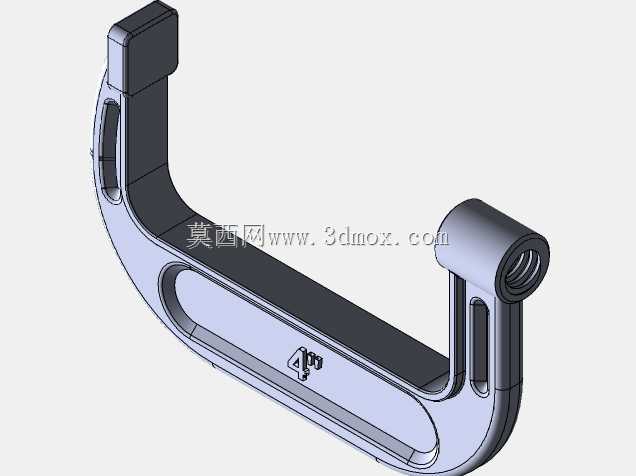

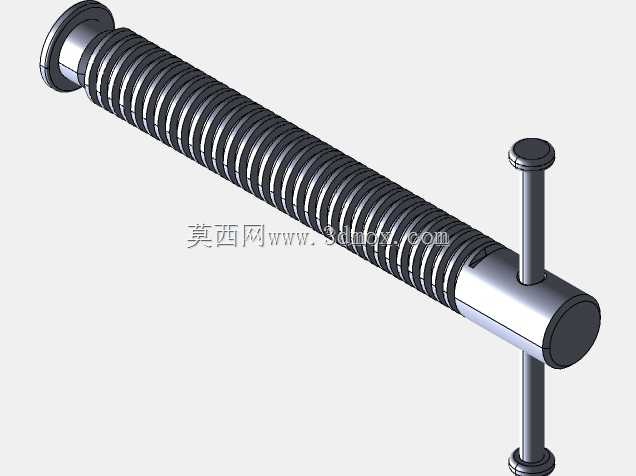

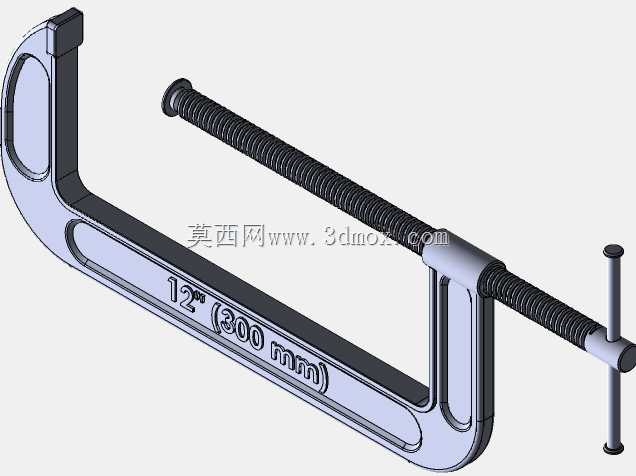

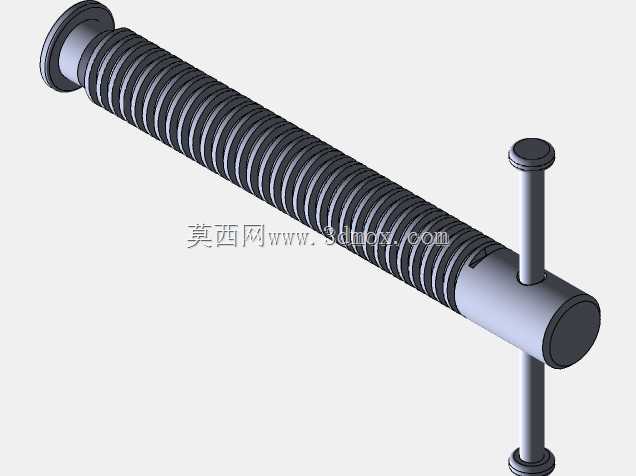

　　设计这套模型时，并没有完全照搬某单一厂商的现成产品尺寸，而是结合机械加工实训的通用教学要求，对夹体开口深度、喉深、螺杆行程、压头接触面积这些核心参数做了工程化取舍：夹体的C形框架采用等强度变截面设计，受力最大的弯角位置做了圆弧过渡处理，避免应力集中导致的夹体断裂，框架背部的加强筋结构刚好匹配手动夹紧时的受力传递路径，不会出现夹体张口变形的问题；夹紧螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，手动旋紧时不会出现卡滞，长期反复使用也不会过快磨损滑牙，螺杆端部的压头采用球面铰接结构，夹紧时压头可以自动贴合工件表面，哪怕工件夹持面存在微小角度偏差，也能保证压紧力均匀分布，不会压伤工件表面或者出现夹偏的情况。

　　从安装边界与尺寸适配来看，这套夹具的开口范围覆盖了实训场景中最常见的工件厚度，喉深尺寸可以满足常规小型板件、型材的装夹需求，夹体底部的平面可以直接贴合工作台面、平口钳钳口或者焊接平台表面，不需要额外制作转接底座，不管是配合台虎钳做二次装夹，还是直接用螺栓穿过夹体底部的固定孔锁在工作台上，都能快速完成安装定位。夹体的外形没有多余的突出结构，在多工位组对工件时，相邻夹具之间不会出现干涉，哪怕是在狭窄的实训台面上排布多个夹具同时装夹一组拼接工件，也能留出足够的操作空间，方便学员完成划线、钻孔、修配等操作。

　　在实训教学场景中，这套夹具的尺寸设计刚好匹配新手的操作力度范围，不需要借助加力杆就能提供足够的夹紧力，避免新手因为用力过大导致夹体变形或者螺杆断裂，也不会因为夹紧力不足导致工件飞出的安全隐患。夹体的所有棱边都做了倒钝处理，没有尖锐的毛刺棱角，学员拿取、操作时不会划伤手部，完全符合实训车间的安全操作要求。和市面上的同类型夹具相比，这套模型的尺寸参数更贴合教学场景的通用需求，没有针对特定厂商的专用结构做冗余设计，学员通过这套模型可以掌握C形、G形夹具的核心结构原理，理解夹紧力传递路径、受力变形控制、装夹定位基准这些基础工装设计知识点，后续不管是选用现成标准夹具，还是针对特殊工件设计专用夹紧工装，都能建立清晰的设计逻辑。

　　实际生产中，这类夹具除了实训教学使用，也常被用于设备维修时的部件临时固定、钣金件的粘接组对、小型焊接件的定位压紧，因为其结构简单、装夹速度快、不需要配套复杂的安装附件，在零散修配作业中的使用频率远高于复杂的专用液压、气动夹具。这套模型的结构细节完全还原了实际产品的装配关系，螺杆与夹体的螺纹配合间隙、压头的转动间隙、夹体的表面处理预留厚度都按照实际加工要求做了设定，不管是用于教学演示结构原理，还是作为参考设计适配特定工位的专用夹具，都能提供准确的结构参考，避免设计时出现尺寸干涉、强度不足、行程不够这类常见问题。
