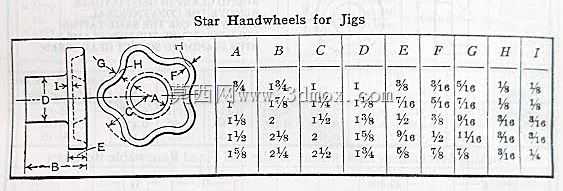

金属加工夹具用星形操作手轮结构

　　在金属切削加工、冲压成型、焊接工装等各类生产车间的夹具系统里，操作手轮是直接决定装夹调节效率的外露操作部件，这类星形手轮的设计完全围绕手动操作的施力习惯与夹具的锁紧需求展开，没有多余的装饰性结构，每一处轮廓都服务于实际操作场景。从实际使用场景来看，这类手轮多用于铣床、钻床的工装夹具，以及小型专用设备的进给调节、锁紧机构上，操作人员佩戴劳保手套操作时，星形的多瓣凸起结构能提供足够的摩擦力矩，不需要额外搭配手柄摇杆，单手就能完成快速旋紧与松开动作，相比圆形光面手轮，在同等外径尺寸下能提供更大的操作力矩，减少操作人员的施力强度，尤其适合需要频繁松紧夹具的批量加工工位，能有效降低重复操作带来的手部疲劳。从设计思路上看，

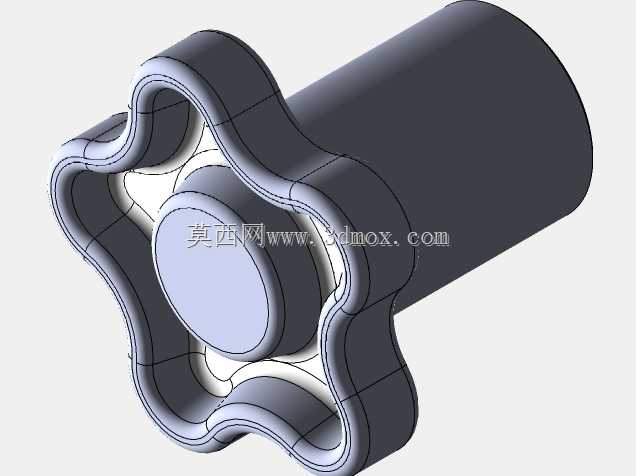

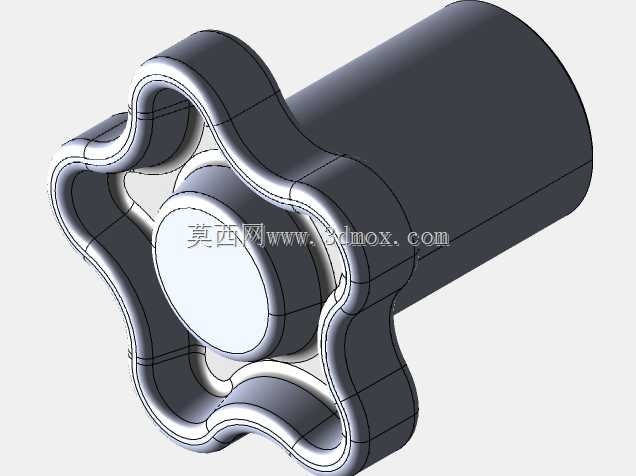

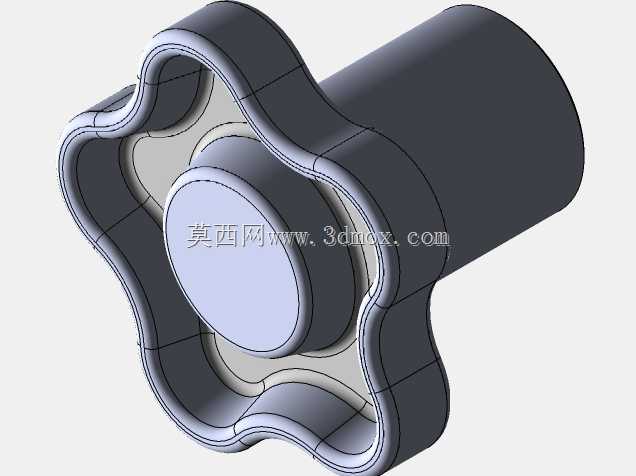

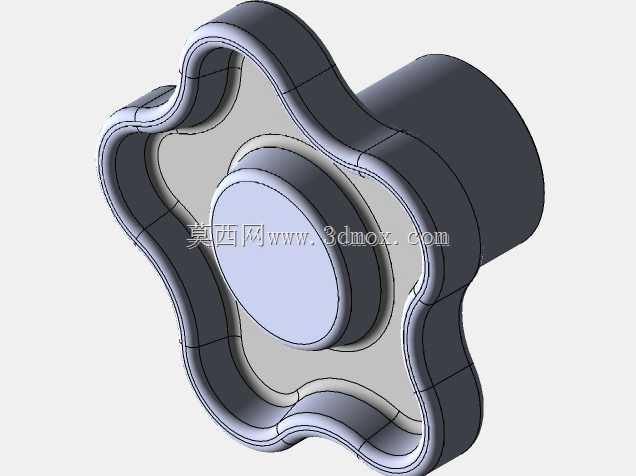

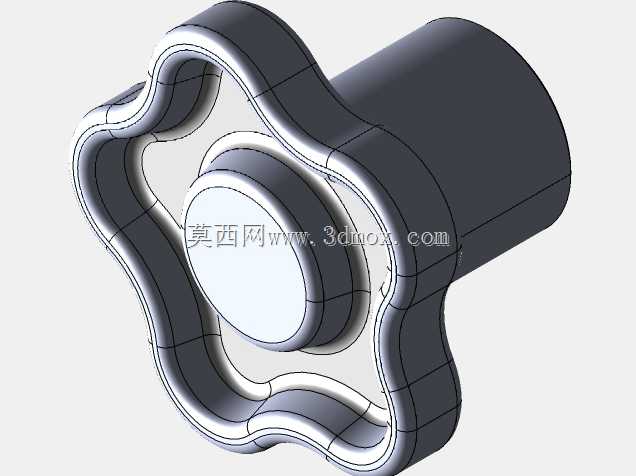

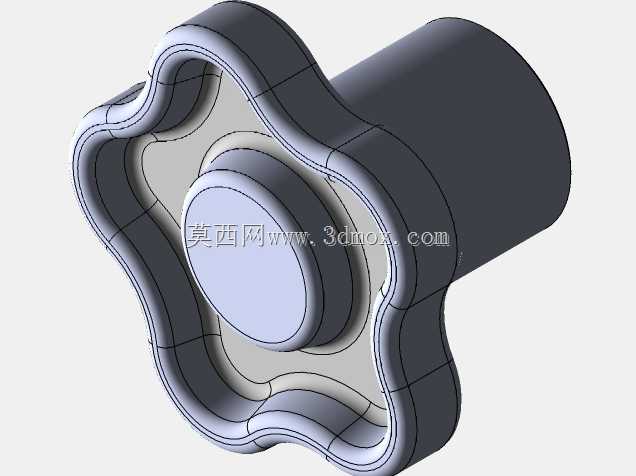

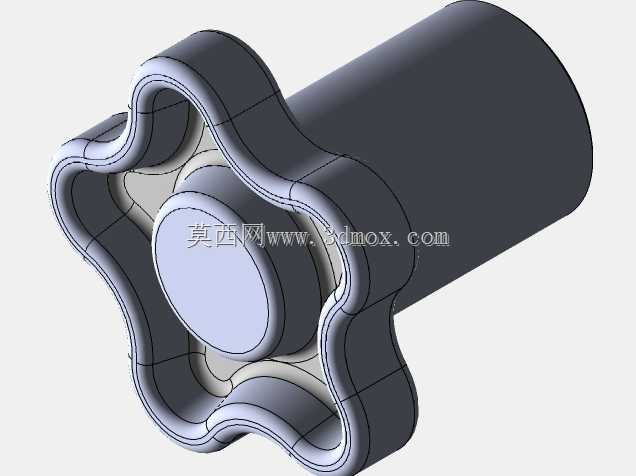

　　这款星形手轮的轮瓣采用均匀分布的星型结构，轮瓣边缘做了圆弧过渡处理，没有尖锐棱角，避免操作时刮擦手套或者划伤手部，轮体中心的安装孔位适配标准的梯形丝杆或者圆柱锁紧轴，孔位内部可根据需求加工键槽或者顶丝孔，保证手轮与轴件同步转动，不会出现打滑空转的情况。手轮的整体外径尺寸适配常规中小型夹具的操作空间，不会因为轮体过大干涉周边的工装部件，也不会因为尺寸过小导致施力不足，安装时的轴向定位台阶高度经过匹配设计，安装后与夹具面板之间预留足够的间隙，转动时不会摩擦面板表面，保证操作顺畅。从功能特性上来说，这类星形手轮的结构强度足够承受装夹时的锁紧力矩，轮瓣的受力位置做了局部加厚处理，长期频繁操作也不会出现轮瓣断裂的情况，

　　手轮的握持面做了细微的防滑纹理处理，即使手上沾有少量切削液或者油污，也能稳定握持施力，不会出现打滑脱手的问题。在设备安装边界上，手轮的轴向安装尺寸紧凑，突出夹具面板的高度控制在合理范围内，不会在车间通道或者操作工位形成突出的磕碰隐患，适配不同厚度的夹具安装面板，只需要搭配对应长度的锁紧轴或者丝杆就能完成装配，不需要额外加工复杂的安装结构，通用性较强。在实际的夹具设计选型中，这类星形手轮常与梯形丝杆、锁紧螺母配合使用，用于控制夹具的活动夹块行程，完成工件的夹紧与松开动作，相比带可折手柄的手轮，星形手轮没有活动铰接部件，不存在长期使用后铰接松动、手柄晃荡的问题，维护成本更低，适合在多粉尘、多切削液飞溅的加工车间环境下长期使用，

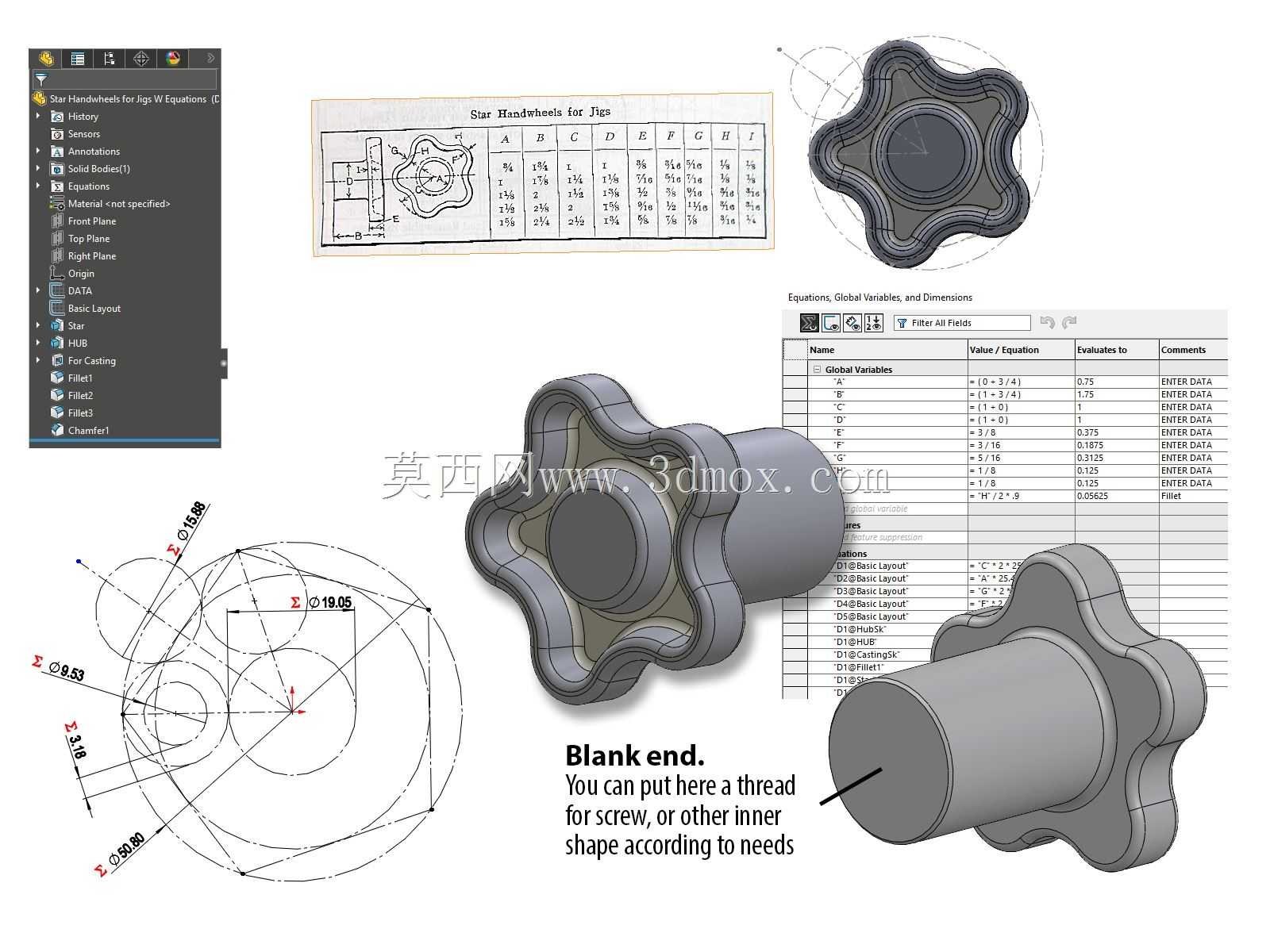

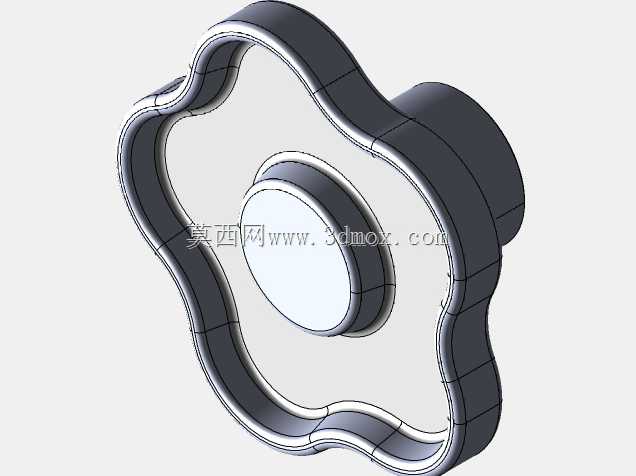

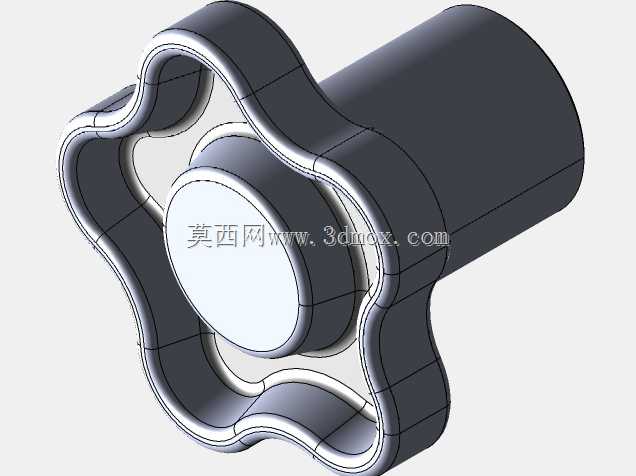

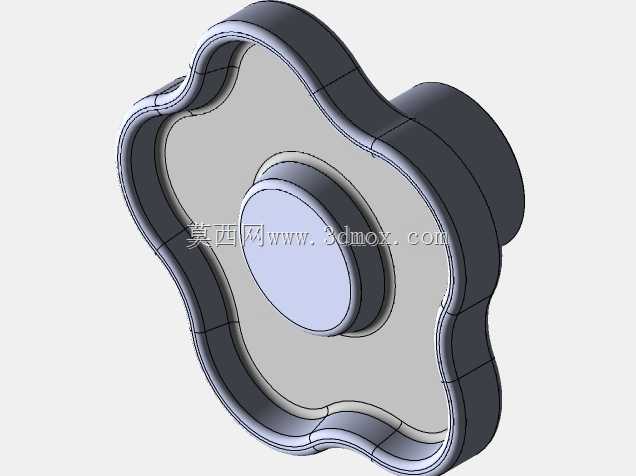

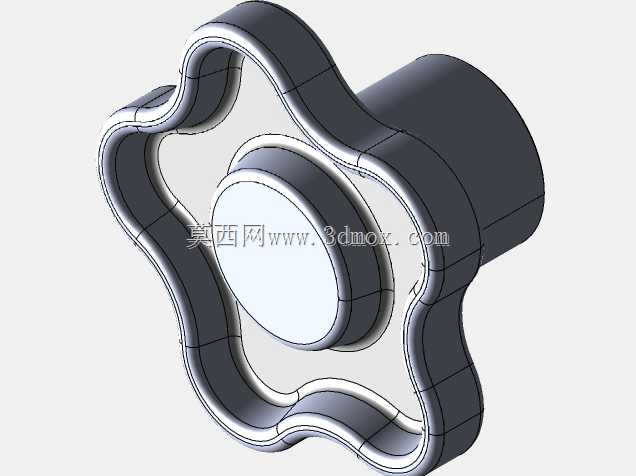

　　不需要定期加注润滑油或者更换铰接部件。手轮的轮体轮廓经过人体工学优化，每个星瓣的弧度贴合手指弯曲的形态，握持时手掌与轮瓣的接触面积更大，压强分布更均匀，即使需要施加较大的锁紧力矩，手部也不会出现明显的压痕，适配不同手掌大小的操作人员使用，不需要根据操作人员的手型调整结构。在三维建模过程中，这类手轮的建模重点在于轮瓣的均匀分布特征与中心安装孔的公差配合，轮瓣的曲面过渡需要保证平滑，避免出现应力集中的尖角位置，中心安装孔的尺寸公差需要与对应轴件的公差匹配，保证装配后既不会出现过紧无法装配的问题，也不会因为间隙过大导致转动时晃动。对于工装设计人员来说，这类标准结构的星形手轮可以直接调用到夹具装配体中，不需要重新从零建模，只需要根据实际的安装空间调整手轮的外径尺寸与安装孔规格，就能快速完成夹具操作部分的设计，大幅缩短工装设计的周期，同时保证手轮结构的可靠性，避免自行设计的手轮出现结构强度不足、操作手感差的问题。在实际生产应用中，这类星形手轮除了用于金属加工夹具之外，也可用于印刷设备、包装机械、木工机械的手动调节机构上，只要是需要手动旋转调节、锁紧的部位，都可以根据操作力矩需求选择对应尺寸的星形手轮，其通用化的结构设计能够适配多数设备的手动操作需求，不需要定制特殊结构的操作件，降低设备的配件采购与维护成本。
