夹具用翼形拇指螺母结构设计

　　在工装夹具的实际装配与调试场景中，紧固件的操作便捷性直接影响工位换型效率与装夹作业的流畅度，翼形拇指螺母正是针对这类无需额外工具即可完成手动锁紧、松开操作的需求设计的特殊紧固件，广泛应用于小型工装夹具的快速压紧、工位治具的快速拆装、检测夹具的工件快速固定等场景，尤其适合需要频繁调整夹紧位置、手动操作空间有限的装配与检测工位。这类螺母的核心设计思路围绕手动操作的人机工程学展开，两侧对称延伸的翼片结构完全匹配拇指与食指的施力角度，操作人员无需借助扳手、套筒等额外工具，仅用手指捏合两侧翼片旋转即可完成锁紧与松开动作，相比普通六角螺母，单颗紧固件的操作时间可缩短70%以上，能大幅降低频繁装拆场景下的操作疲劳。从结构特性来看，

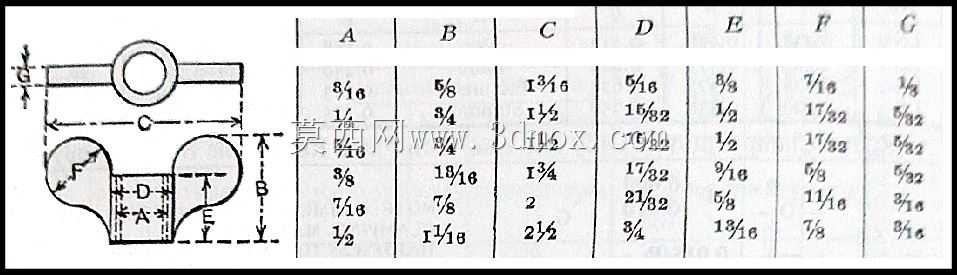

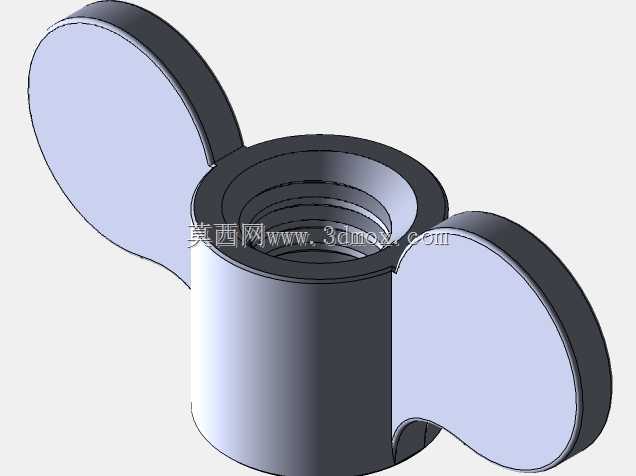

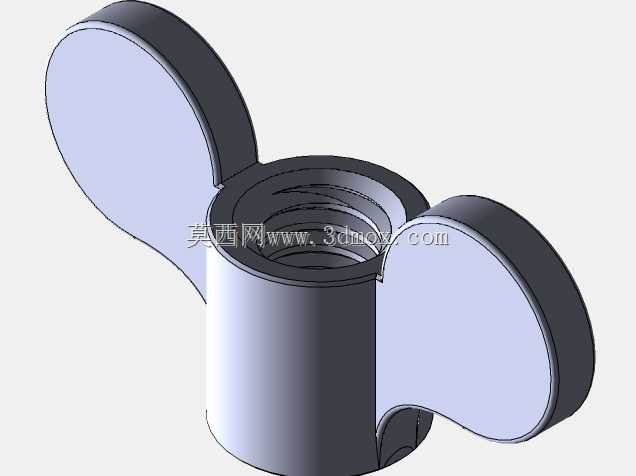

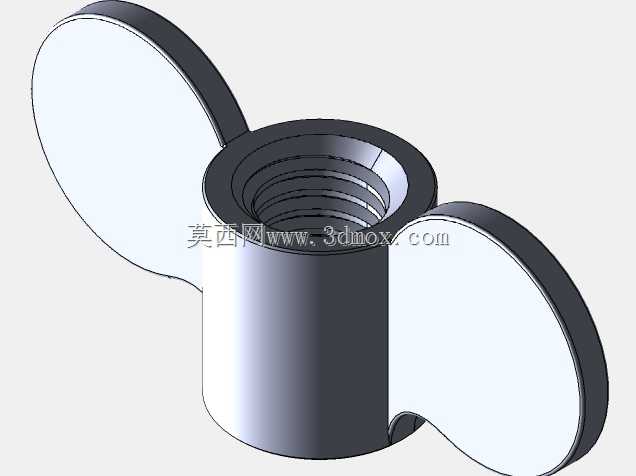

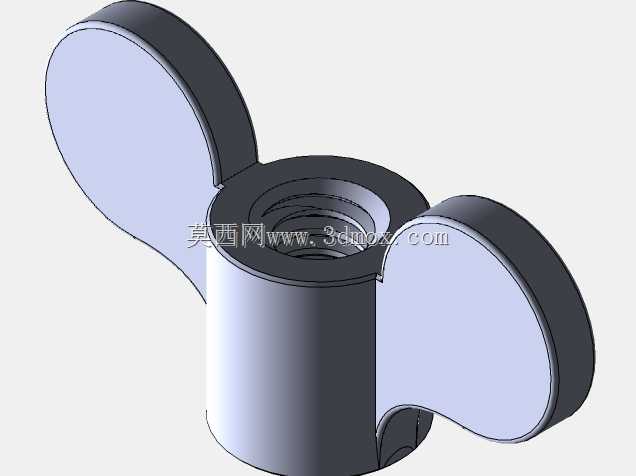

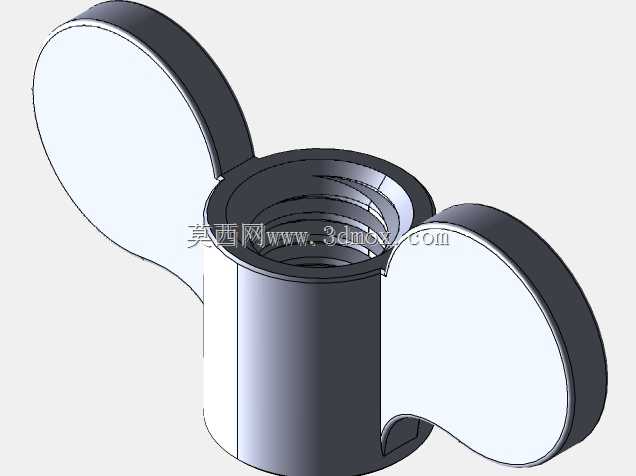

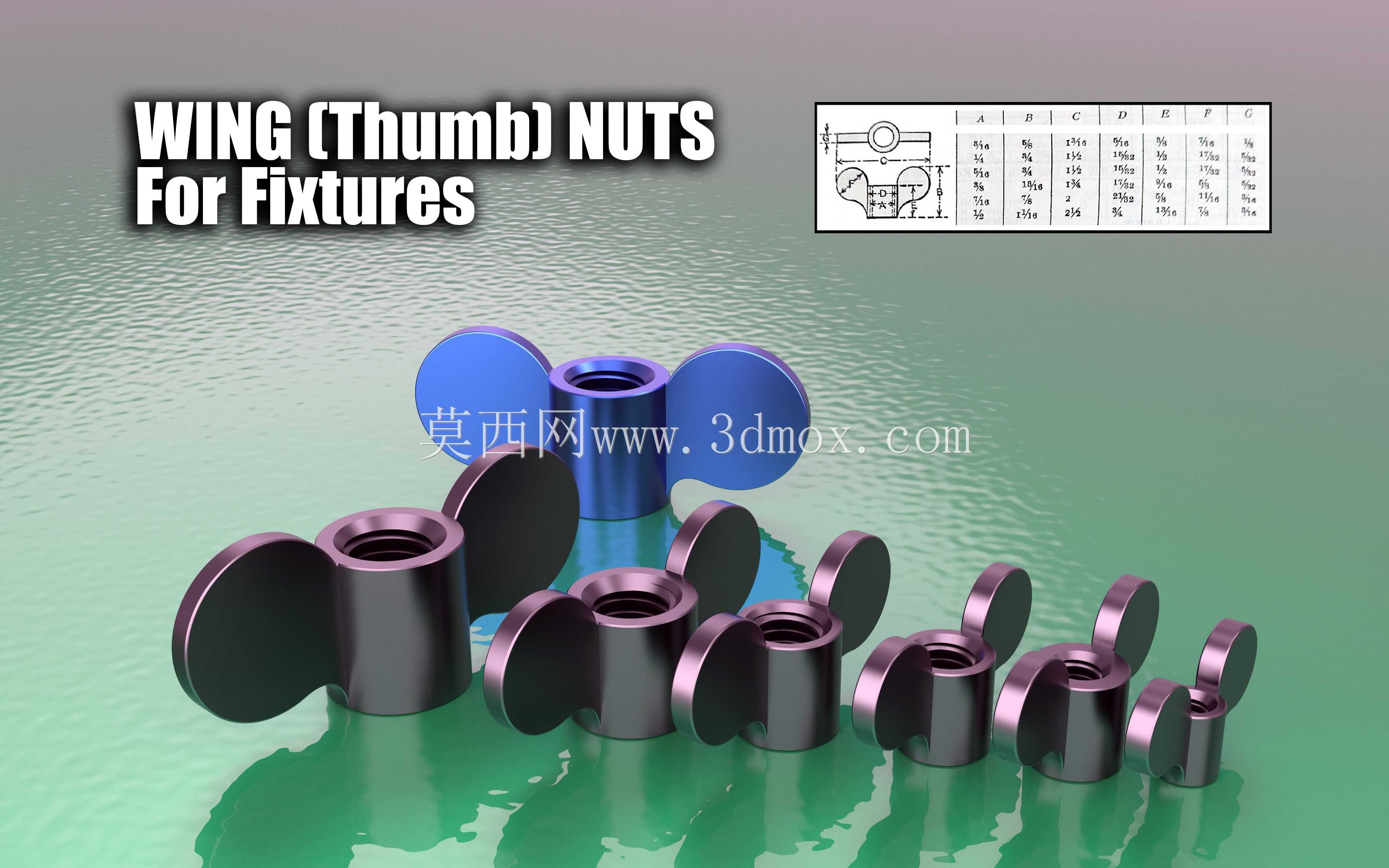

　　这类翼形螺母的主体为带内螺纹的圆柱基体，内螺纹精度按照普通粗牙螺纹的中等公差等级加工，可与对应规格的全螺纹螺柱、螺栓配合使用，基体与两侧翼片采用一体化结构设计，避免了分体式结构在反复受力后出现翼片松动、断裂的问题，翼片的边缘做了圆弧过渡处理，防止手动施力时划伤操作人员手指，翼片的厚度与宽度根据对应螺纹规格的额定锁紧力匹配设计，保证手动施力时翼片不会出现明显形变，同时能传递足够的扭矩实现可靠锁紧，不会因为手动施力不足导致夹紧失效。从尺寸与安装边界来看，该系列翼形螺母覆盖了常用的小规格螺纹尺寸，不同规格的螺母基体高度、翼片外径、翼片厚度均按照机械手册的标准参数设计，安装时需要预留足够的手指操作空间，翼片旋转范围内不能有其他结构件遮挡，

　　否则会影响手动旋转操作的流畅度，安装时的锁紧扭矩依靠操作人员手指的施力控制，适合夹紧力要求适中、需要频繁调整的装夹场景，不适合大载荷、强振动的重型连接部位，在重型切削工装的夹紧场景中，这类螺母仅可作为辅助定位的紧固件使用，主夹紧结构仍需配合带锁紧防松结构的高强度紧固件。在实际夹具设计选型时，需要根据被夹紧工件的厚度、螺柱的伸出长度选择对应高度的螺母基体，保证螺纹啮合长度满足螺纹连接的强度要求，避免啮合牙数过少导致螺纹滑牙，同时翼片的旋转半径需要纳入夹具的整体运动干涉校验范围，防止夹具开合、工件上下料过程中翼片与其他部件发生碰撞，对于需要长时间保持夹紧状态的工位，可在螺母与被夹紧件之间增加平垫圈，分散螺母端面的压紧应力，

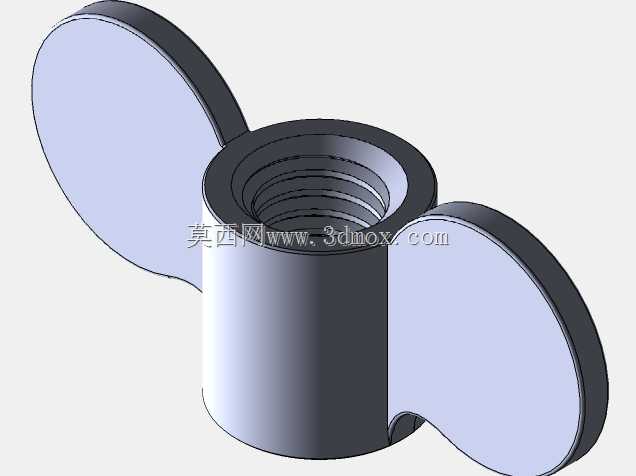

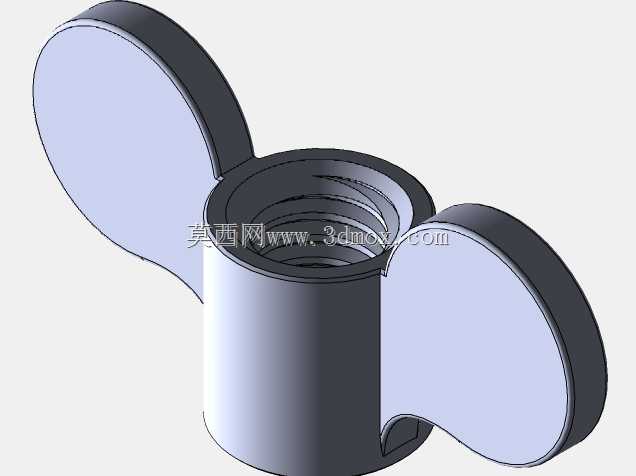

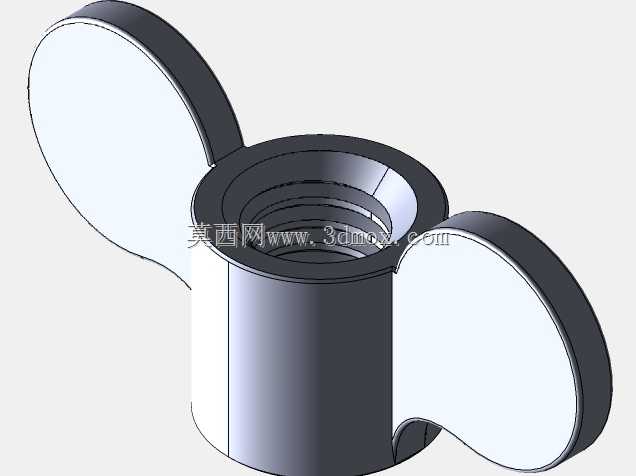

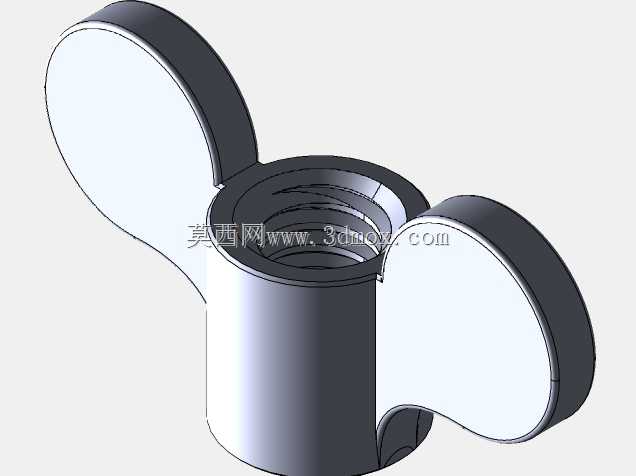

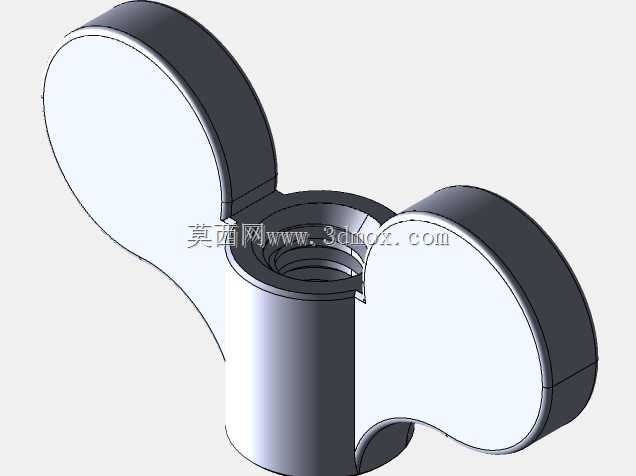

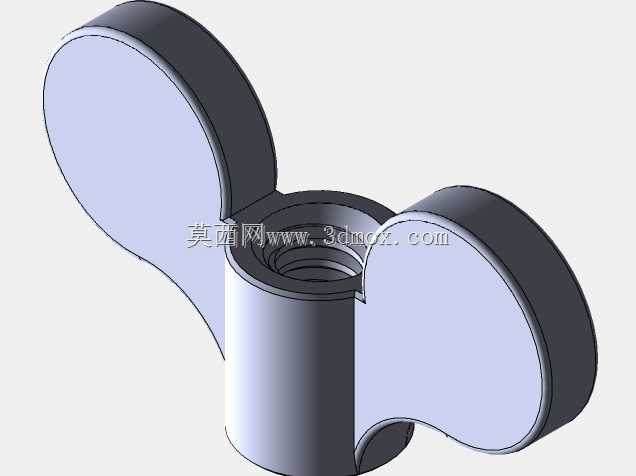

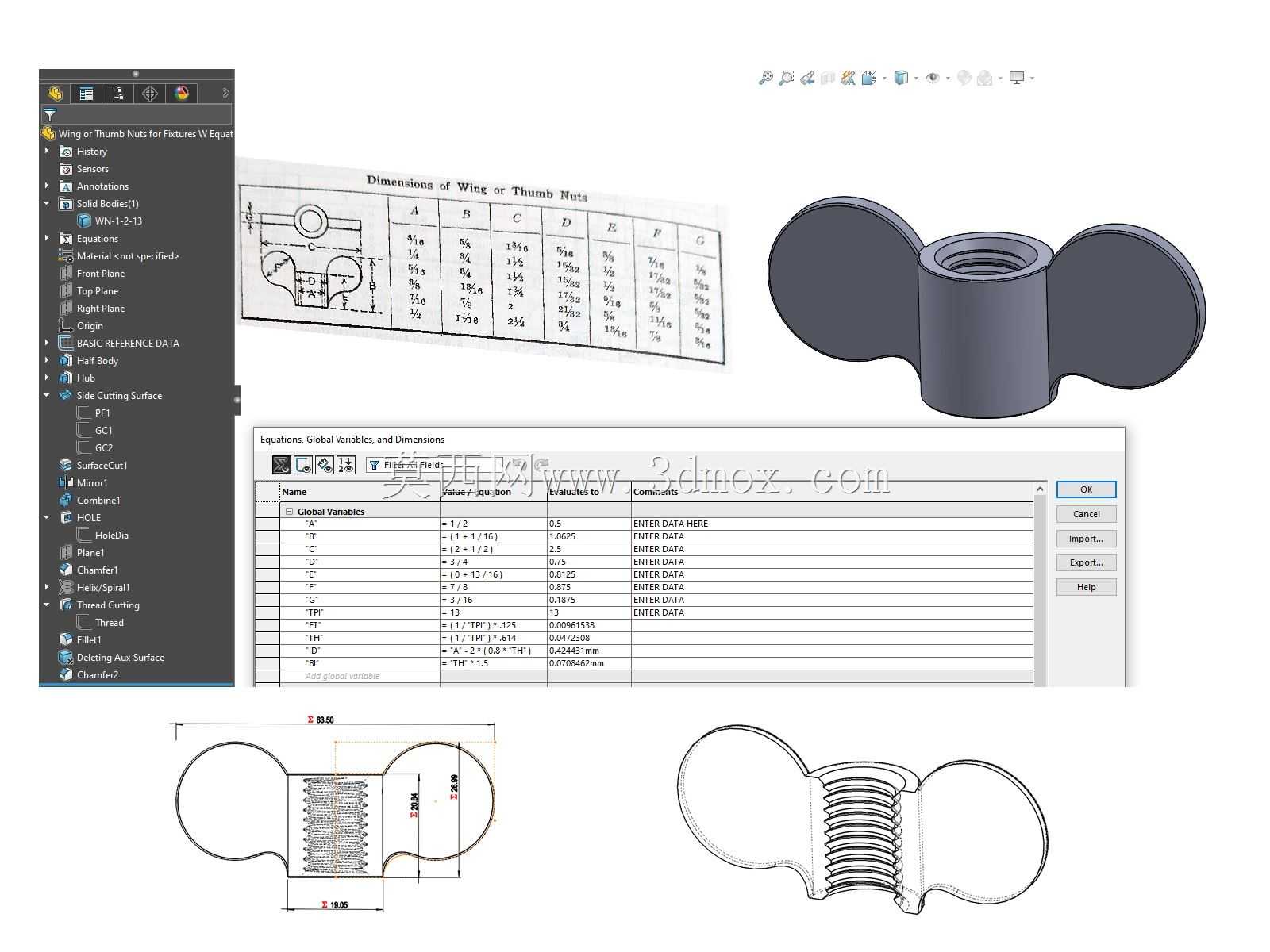

　　避免压伤工件表面，同时可配合轻载型防松垫圈使用，减少设备运行过程中的振动导致螺母缓慢松脱的风险。这类翼形螺母的三维建模过程中，需要重点保证内螺纹的参数准确性、翼片与基体的过渡圆角合理性，不同规格的螺母可通过参数化建模实现快速派生，建模时可先绘制基体的圆柱轮廓，再通过对称拉伸生成两侧翼片结构，最后对所有锐边进行倒圆角处理，还原真实零件的工艺特征，装配验证时需要模拟手指操作的空间范围，确认螺母安装后两侧翼片有足够的操作空间，不会被周边的夹具立板、压块等结构遮挡，保证实际装配后操作人员可以顺畅完成手动旋转操作。
