公制六角连接螺母结构设计方案

　　在各类机械装配、工装夹具搭建、工业生产线维护以及非标设备改造场景中，螺纹连接的延伸需求十分常见，当两根同规格外螺纹杆件需要实现同轴对接、延长传力路径时，连接螺母是最直接的可靠连接件，这类零件也常被称为耦合螺母、接长螺母，相比普通薄螺母，其更长的螺纹啮合长度能大幅提升连接副的抗拉伸、抗松动性能，避免短螺纹啮合在交变载荷下出现滑牙、脱开的失效问题。

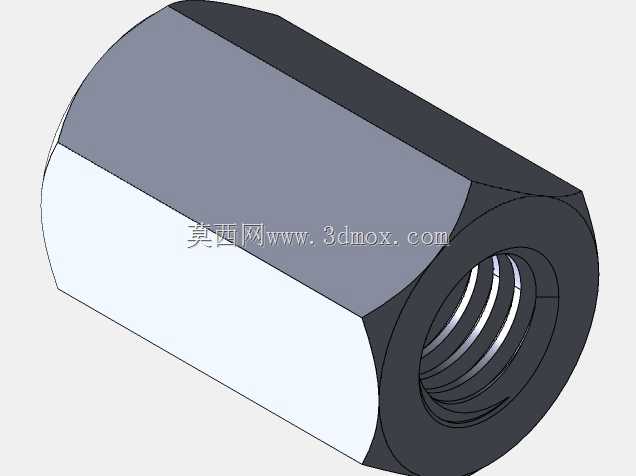

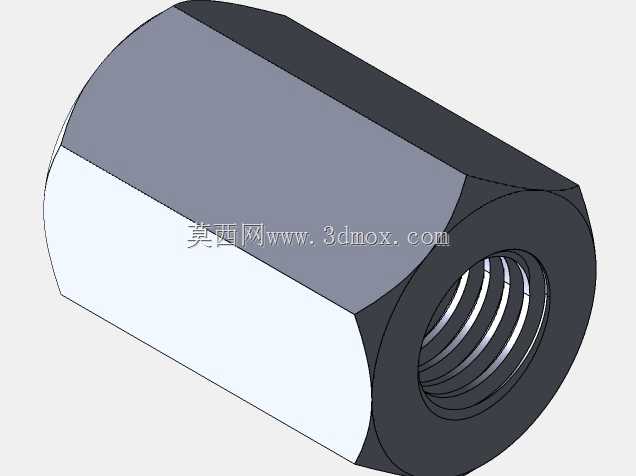

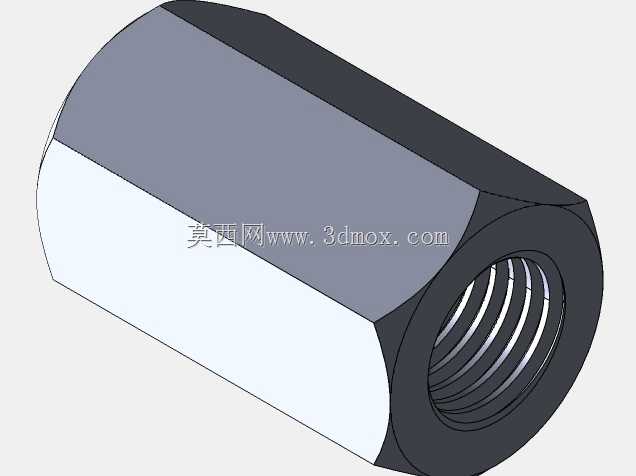

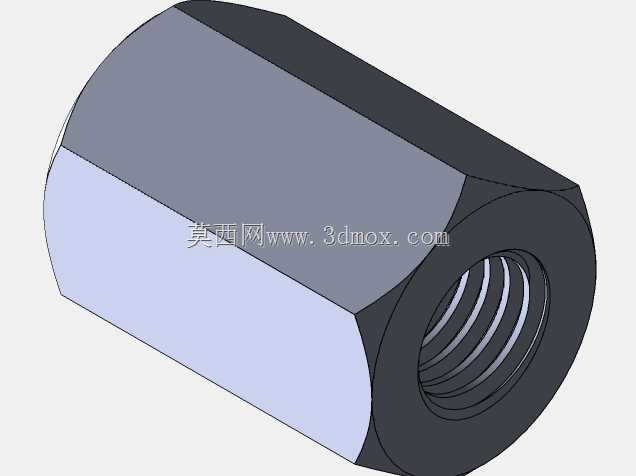

　　本次设计的公制连接螺母采用外六角外形，整体为等截面六角柱结构，两端加工同轴内螺纹，无额外台阶、倒角以外的冗余结构，这种极简结构一方面适配标准开口扳手、套筒扳手的拧紧作业，六个受力平面能均匀分散拧紧时的夹紧力，不会出现圆形外形零件拧紧打滑的问题，另一方面规则的柱体外形也方便在安装空间内做防转定位，比如在带槽的安装型材内，六角外形可直接卡入型材槽内实现周向固定，无需额外加工防转面，大幅降低现场装配的加工工作量。

　　从设计思路上看，这类连接螺母的核心参数匹配公制粗牙螺纹体系，覆盖常用的M8、M10、M12、M20等常规杆径规格，不同规格对应的六角对边尺寸完全匹配同规格标准外六角螺栓的头部尺寸，无需为其配备特殊规格的拧紧工具，现场运维人员使用常规工具箱内的扳手即可完成装拆，降低工具适配成本。螺纹加工长度占螺母总长度的85%以上，两端仅保留极小的导入倒角，既保证足够的螺纹啮合扣数，也能让外螺纹杆件顺利导入螺纹孔，避免端部螺纹错扣损伤。

　　安装边界方面，这类六角连接螺母的外接圆直径为对应对边尺寸的1.1547倍，在做安装空间预留时，需保证螺母周向至少留出2mm的扳手活动间隙，若采用沉孔安装方式，沉孔直径需大于螺母外接圆直径1.5mm以上，深度需覆盖螺母整体长度，避免螺母突出安装面影响其他部件装配。轴向安装时，两端旋入的螺杆长度建议不小于螺纹公称直径的1.2倍，保证两端螺纹都有足够的啮合长度，避免单侧旋入过短导致受力集中在少数几扣螺纹上，造成螺纹变形失效。

　　在实际应用中，这类公制连接螺母可用于设备机架的支撑杆接长、传动丝杆的行程延长、工装夹具的拉杆对接、管路支架的吊杆拼接等场景，相比采用焊接方式接长杆件，使用连接螺母的装拆方式更灵活，后期调整杆件长度、更换损坏部件时无需切割焊缝，仅需松开螺母即可完成拆解，大幅降低后期运维改造成本。针对有防松需求的场景，可在螺母两端加装锁紧垫圈，或在螺纹表面涂覆螺纹锁固胶，进一步提升振动工况下的连接可靠性，不会因为设备长期运行产生的振动出现螺纹松脱。

　　从受力特性来看，六角外形的六个平面在拧紧时能承受更大的拧紧扭矩，相比圆形滚花螺母，其拧紧力矩上限更高，能实现更大的螺纹预紧力，适合需要刚性连接的传力场景，比如设备支撑脚的高度调节、重载机架的杆件拼接等，足够的预紧力能让整个连接副形成刚性整体，避免受力后出现间隙晃动。螺母整体采用等强度设计，六角柱体的壁厚根据螺纹规格匹配，保证螺纹根部到六角外平面的壁厚足够承受额定拉伸载荷，不会在受拉时出现螺母本体开裂的问题，不同规格的壁厚经过受力校核，在满足强度要求的前提下尽可能控制外形尺寸，减少安装空间占用。

　　在装配作业时，需注意保证两端对接的螺杆同轴度偏差不超过螺纹公差允许范围，若两根螺杆存在较大的角度偏差，强行拧入连接螺母会造成螺纹牙型损伤，甚至导致螺母卡死无法拆卸，对于存在小角度偏差的对接场景，可搭配球面垫圈使用，补偿角度偏差带来的附加应力。日常运维中，定期检查连接螺母的预紧状态，尤其是在交变载荷、振动明显的设备部位，避免长期运行后预紧力下降导致连接松动。
