气动回路排气降噪消声元件结构设计

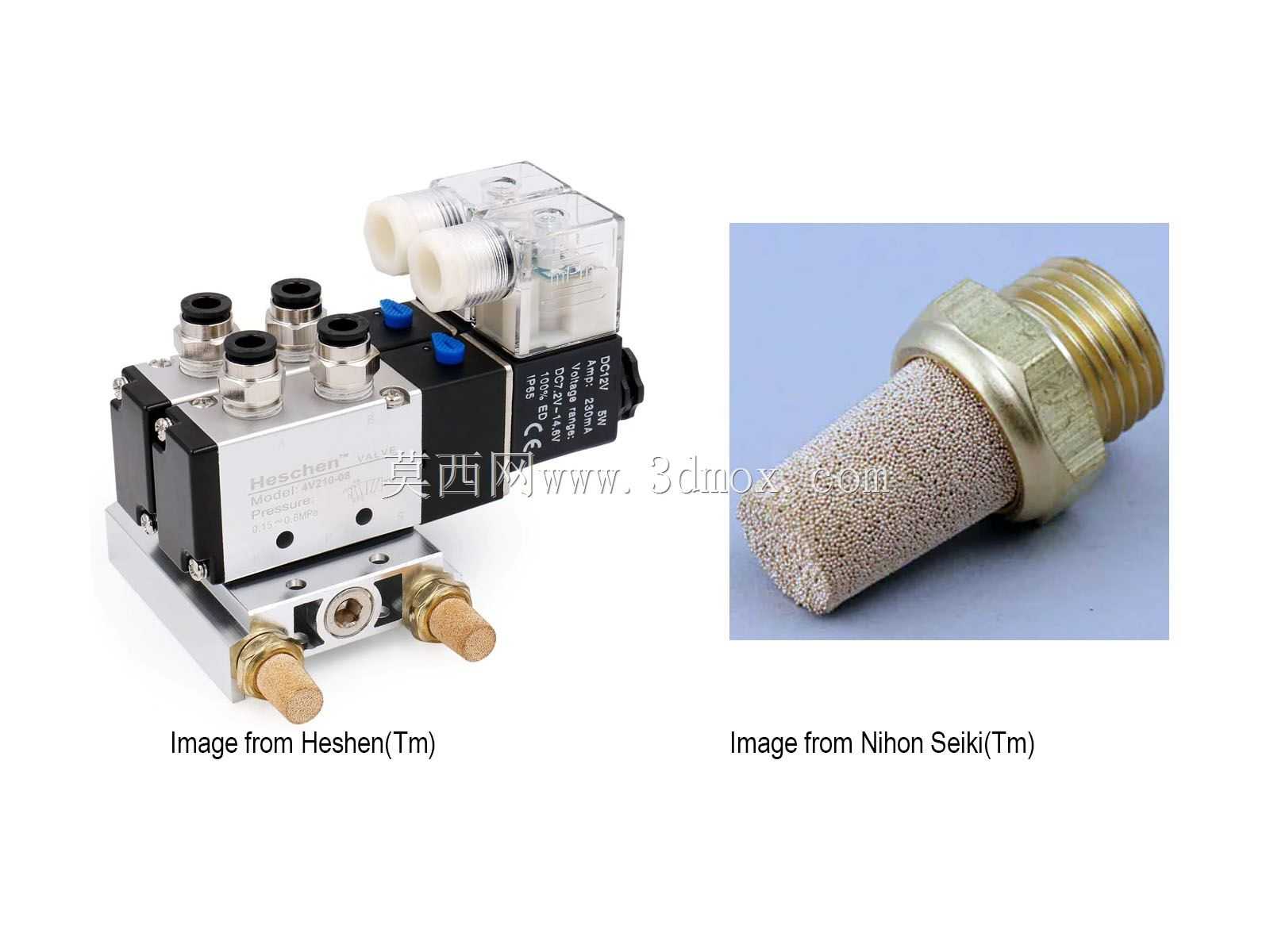

　　在气动系统的实际应用场景中，排气噪声是车间气动设备最主要的噪声来源之一，气缸动作、阀组换向时的高压气体瞬时排空，会产生尖锐的高频噪声，不仅会造成车间声环境超标，长期暴露还会影响一线操作人员的听觉健康，气动消声器就是针对这一痛点设计的专用气路元件，通常安装在电磁阀、气控阀的排气口、气缸的排气端口以及气动系统的排空点位，通过阻尼、扩容、吸声多重作用降低高压气体排出时的流速与紊流强度，实现排气噪声的有效衰减。

　　从设计思路来看，这款消声器采用了阻抗复合的消声逻辑，没有采用单一的小孔节流或者烧结吸声结构，而是将内部流道设计成多级扩容腔结合微孔阻尼的结构，高压气体进入消声器腔体后，首先经过一级扩容腔完成第一次压降，气流速度从排气口的高速状态快速降低，大尺度的紊流涡团被初步打散，随后气流进入带有密集微孔的阻尼段，微孔会将大股气流分割成数十股细小的射流，进一步耗散气流的动能，同时微孔结构也会将气流的高频噪声转化为更容易被吸收的中低频噪声，最后气流经过末端的多孔吸声填充层，剩余的声能在多孔材料的孔隙中通过摩擦转化为热能耗散，最终排出的气体流速平缓，噪声水平可降低25-35dB，满足工业车间的噪声管控要求。

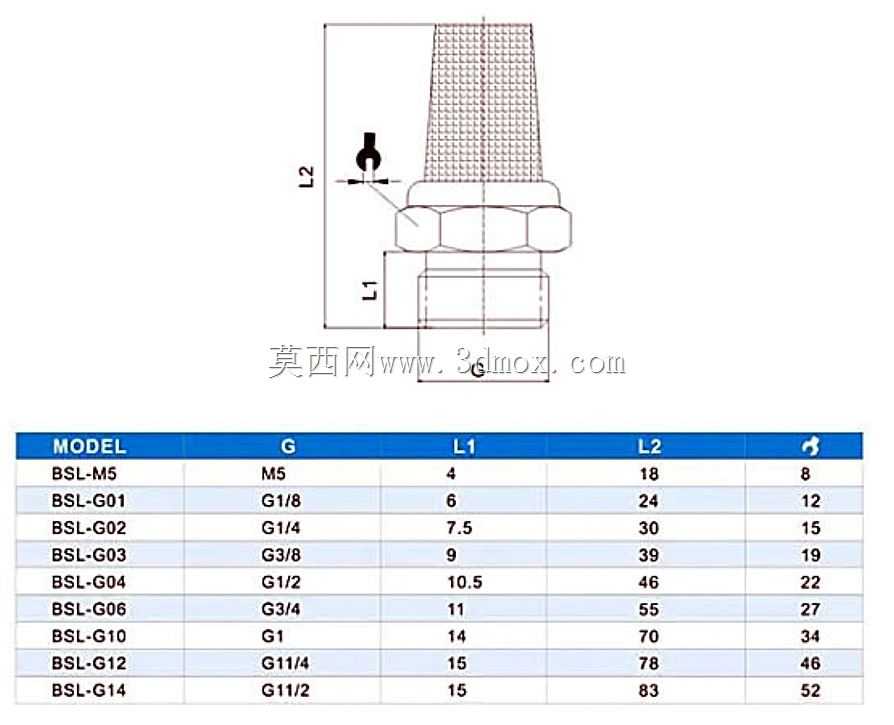

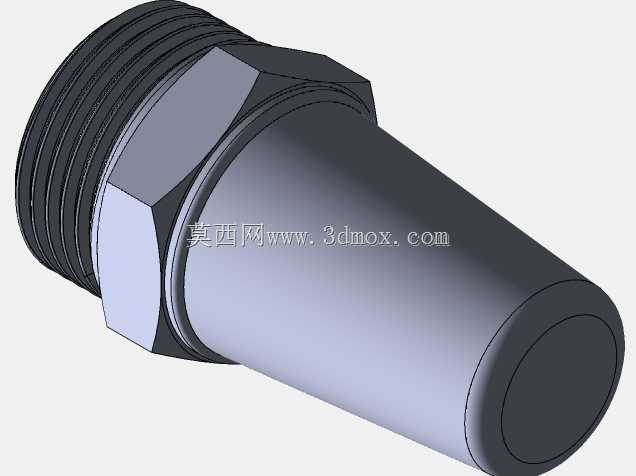

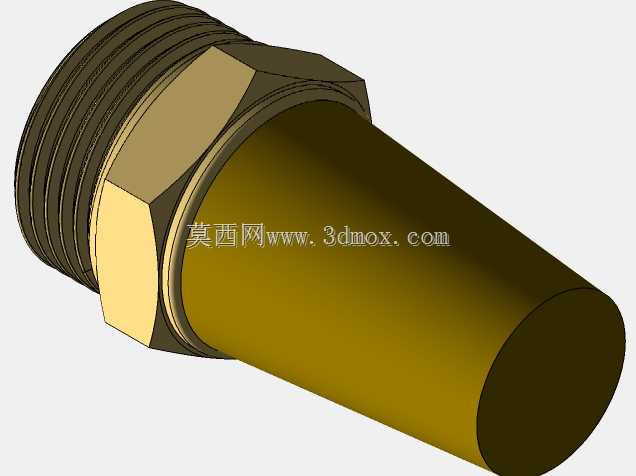

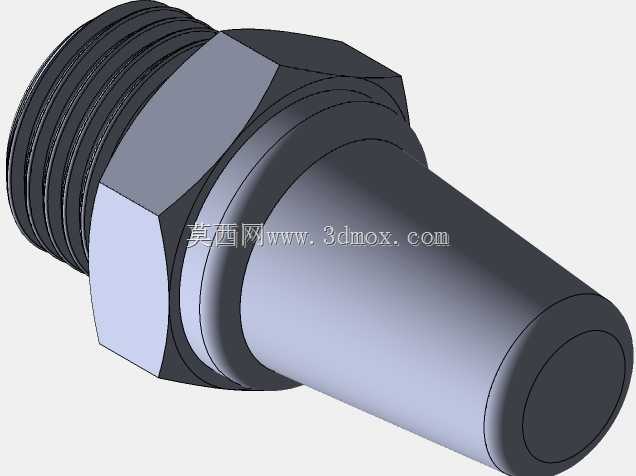

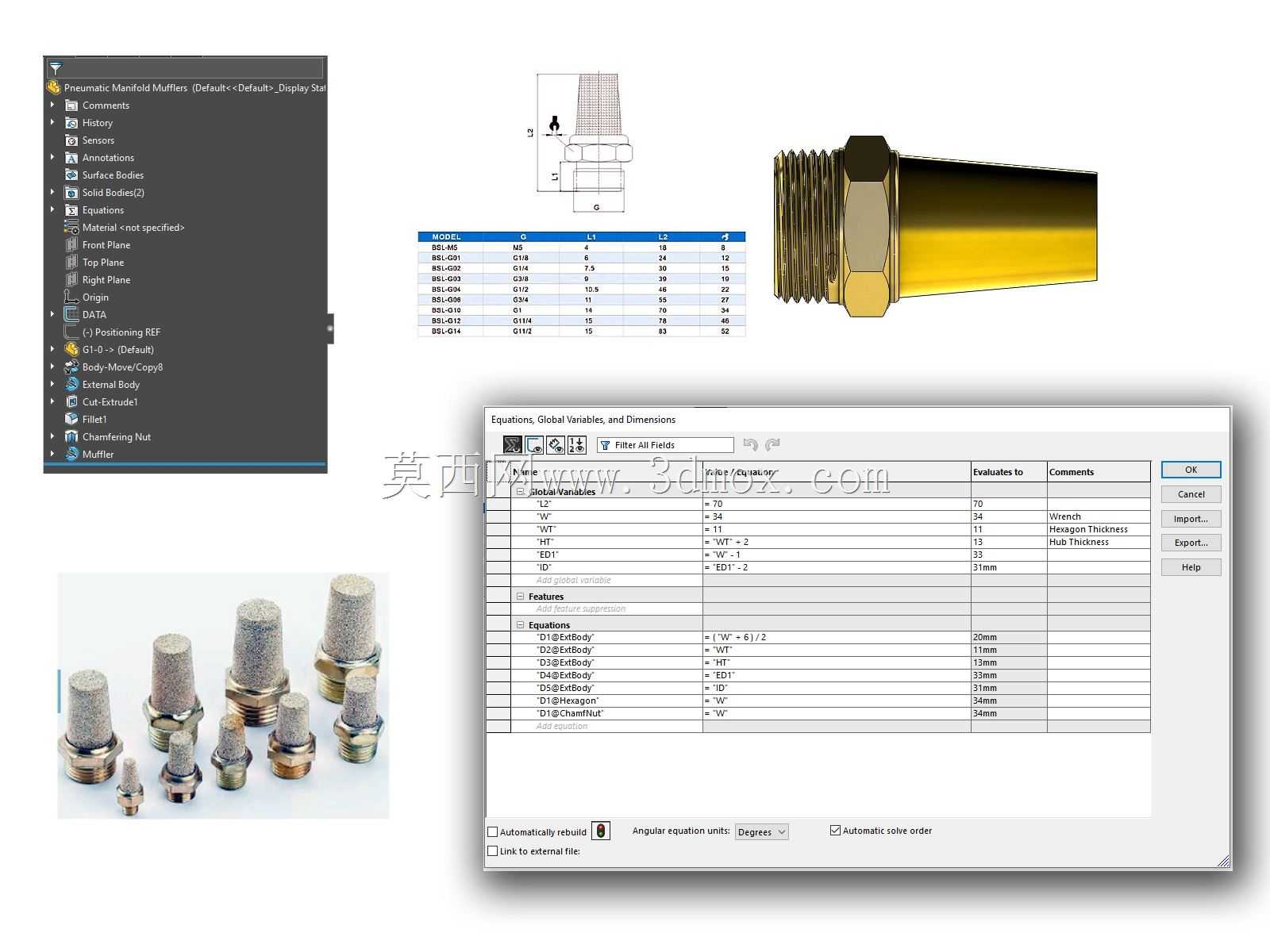

　　在安装边界与尺寸设计上，这款消声器采用了气动元件通用的外螺纹连接端，可直接匹配常规气动阀组的标准排气口螺纹，不需要额外加装转接头，整体外形为细长圆柱结构，最大外径控制在常规气动元件的安装间距范围内，不会出现相邻阀组安装时的干涉问题，整体长度也做了优化，不会因为加装消声器导致阀组周边的管线布局空间不足，安装时只需要将螺纹端旋入对应排气口，拧紧至密封面贴合即可，不需要额外的密封件辅助，安装维护十分便捷。

　　从功能特性来看，这款消声器在保证降噪效果的同时，也充分考虑了气动系统的排气效率需求，内部流道的通流面积做了冗余设计，不会因为加装消声器造成排气背压过高，避免影响气缸、阀组的动作响应速度，不会导致气动系统的动作延迟或者出力不足的问题。外壳采用了耐气动油污、耐压缩空气中冷凝水的材质，可长期在车间多油污、有一定湿度的环境下使用，不会出现材质锈蚀、吸声层被冷凝水浸泡失效的问题，同时消声器的排气端做了防异物进入的防护结构，可避免车间内的粉尘、碎屑从排气口倒灌入阀组内部，延长气动阀件的使用寿命。

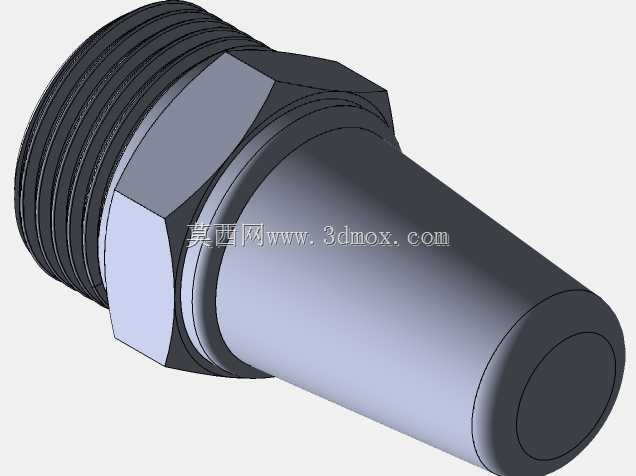

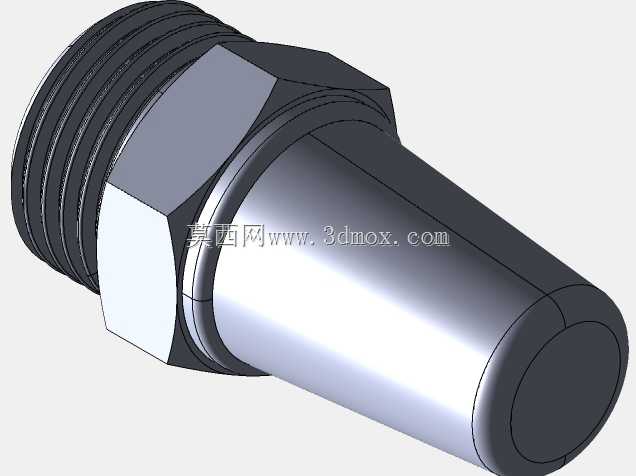

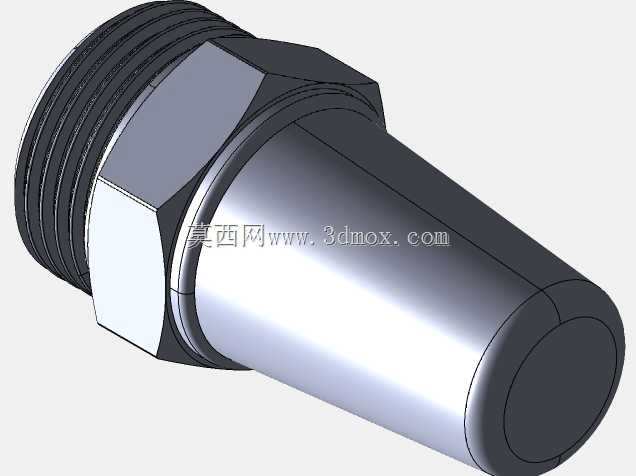

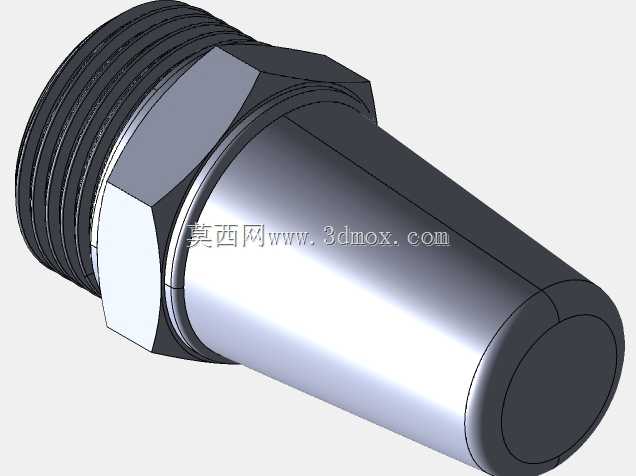

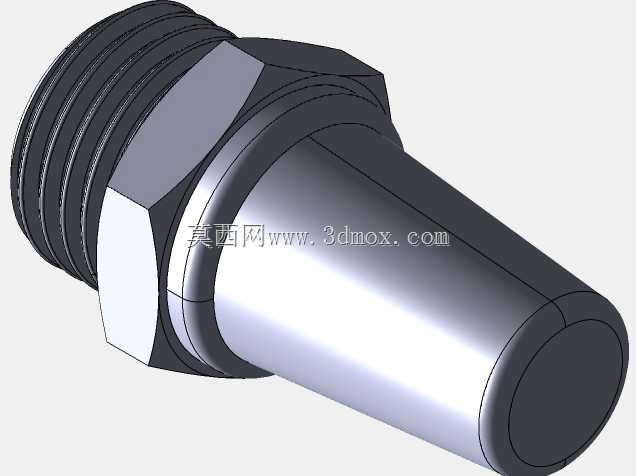

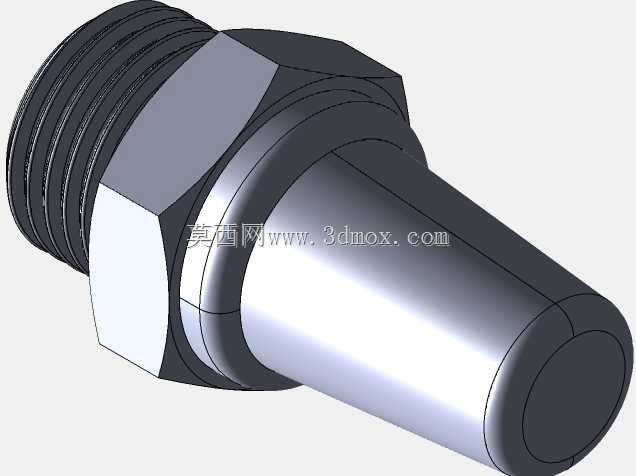

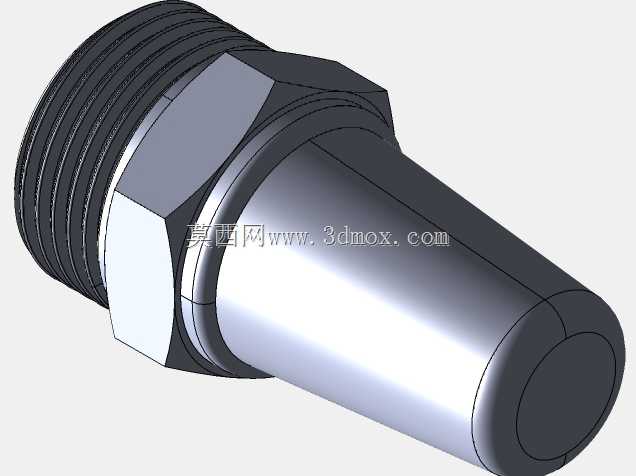

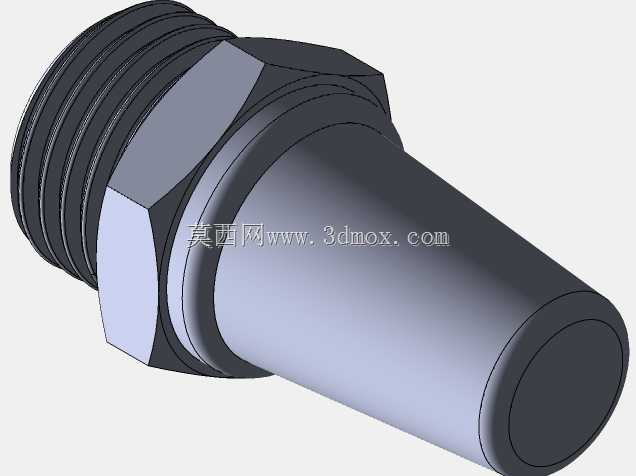

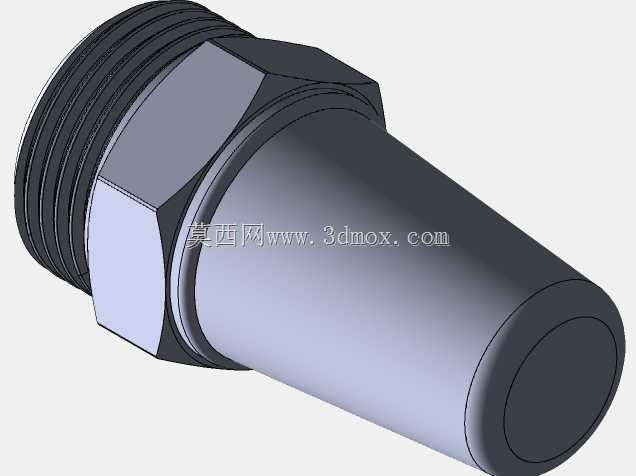

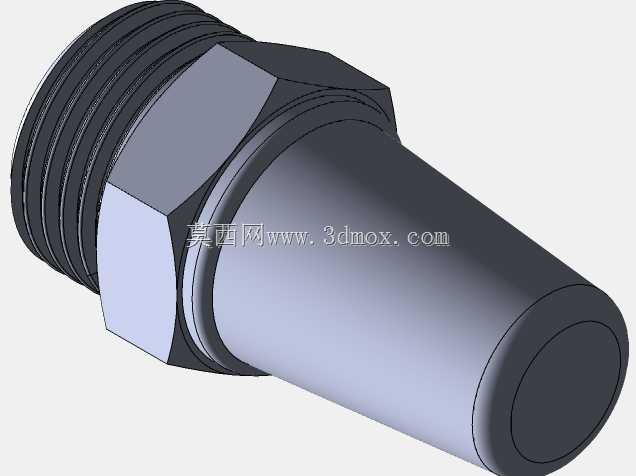

　　在实际选型应用中，这类消声器可覆盖常规中小通径的气动回路使用，不管是单机自动化设备的阀岛排气，还是生产线的集中气动控制柜排空，都可以匹配对应通径的型号安装，不需要对原有气路做大规模改造，只需要替换原有排气口的堵头或者直接加装即可，是气动系统噪声治理中成本最低、见效最快的配套元件。建模过程中对内部的多级腔体、微孔段的孔径排布、螺纹连接段的配合尺寸都做了精准还原，可直接用于气动系统的装配干涉检查、气路布局模拟，也可以作为气动配件选型的三维参考模型，辅助设计人员完成设备的气路布局设计工作，避免后期安装时出现空间不足、连接不匹配的问题。
