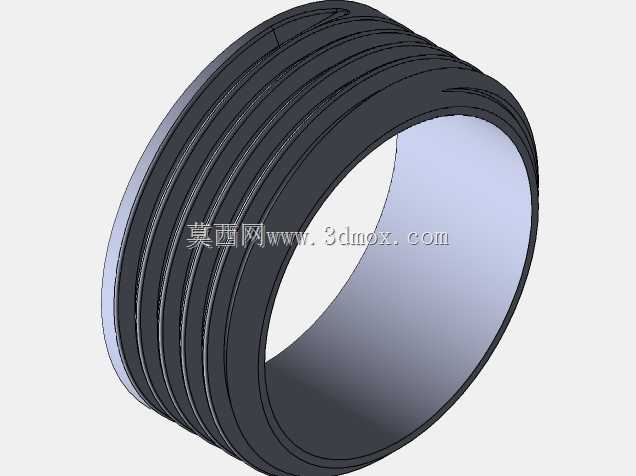

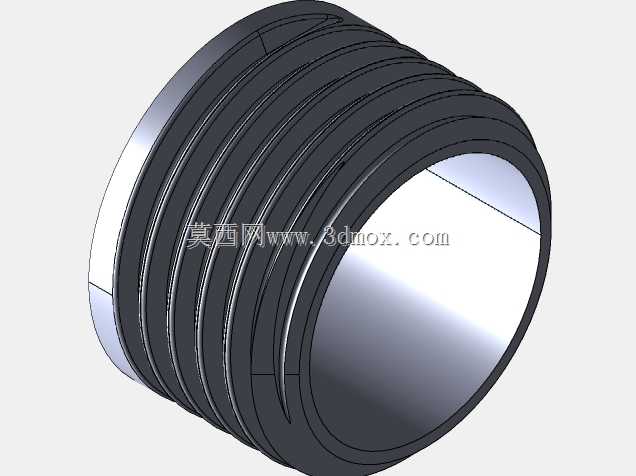

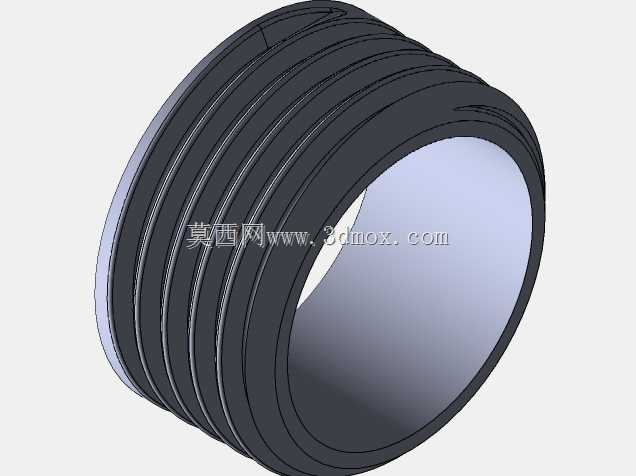

气动制冷管路用G型外螺纹连接管端结构

　　在气动控制回路搭建、制冷系统管路装配的现场作业里，管端接头的选型直接决定整套管路的密封可靠性与长期运行稳定性，G型螺纹作为非密封管螺纹的典型代表，依靠配合面加装密封件实现承压密封，在中低压气动回路、商用制冷机组的管路对接场景中应用占比极高，这类管端结构的建模精度，会直接影响后续管路装配干涉检查、密封槽位置校核、管路应力仿真的结果可信度。

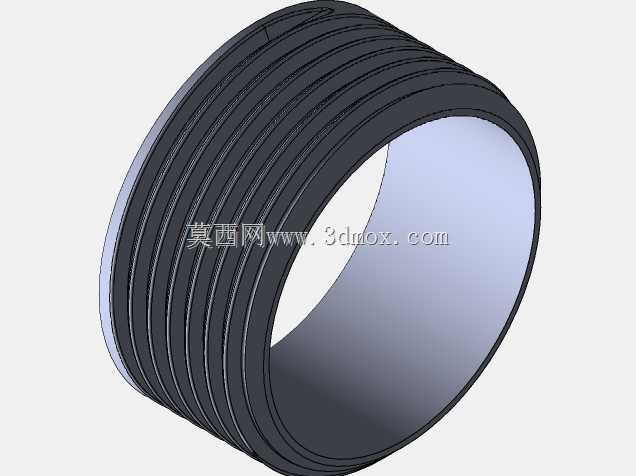

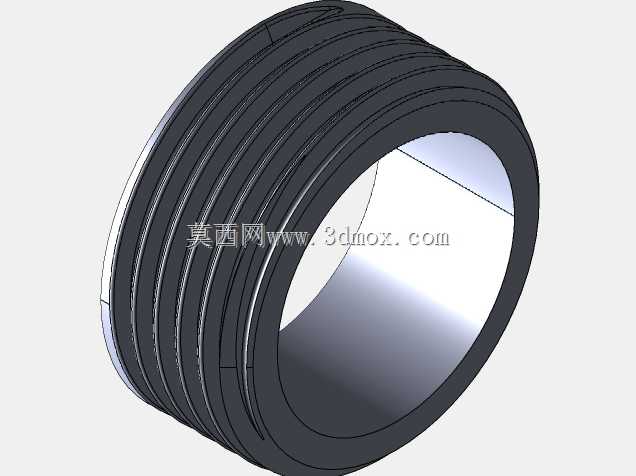

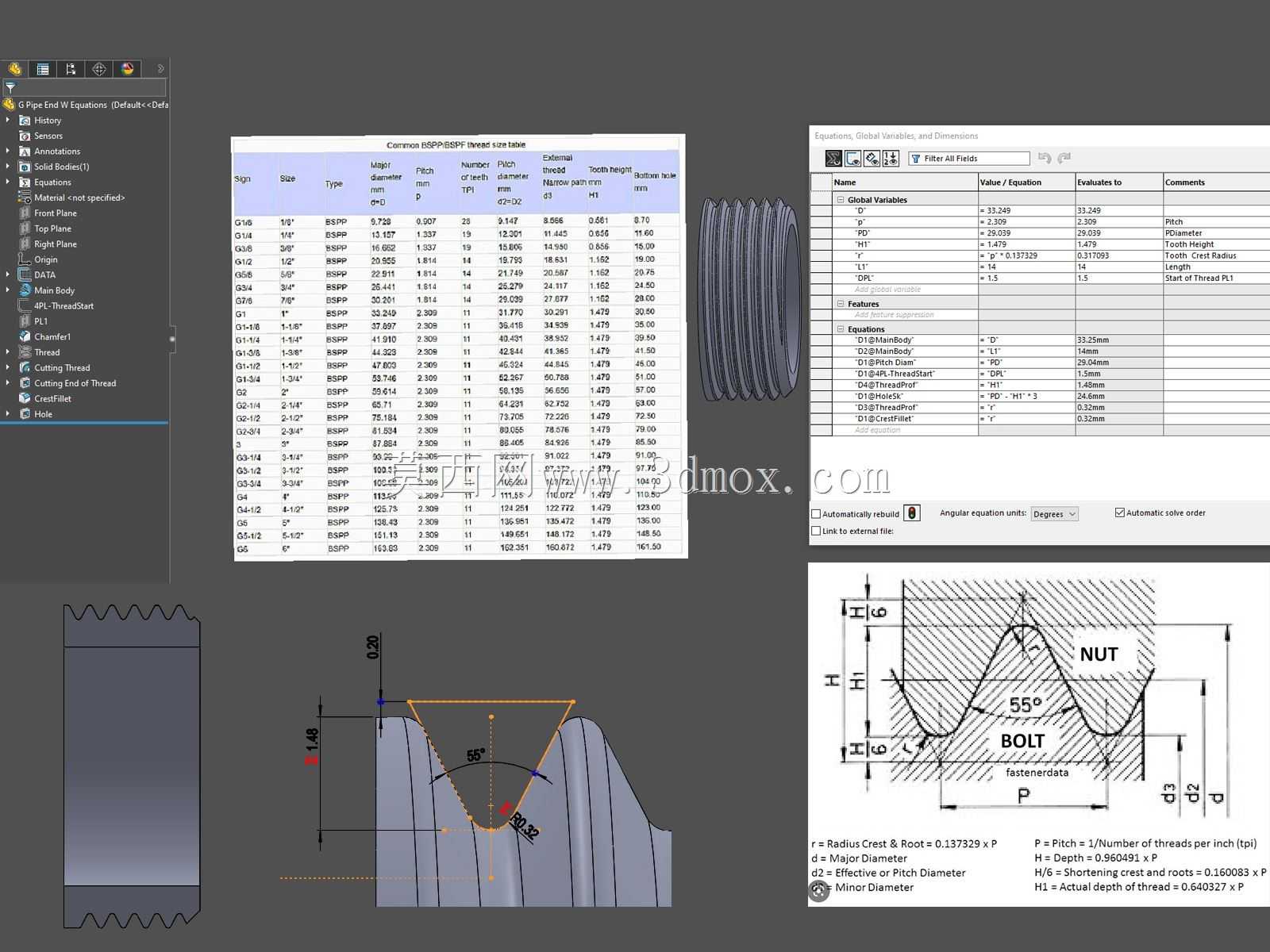

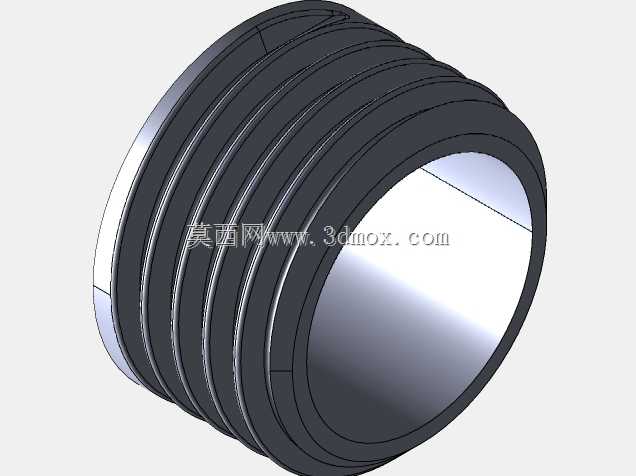

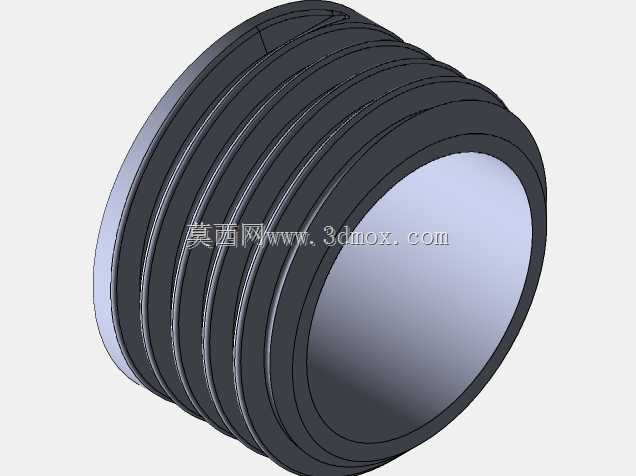

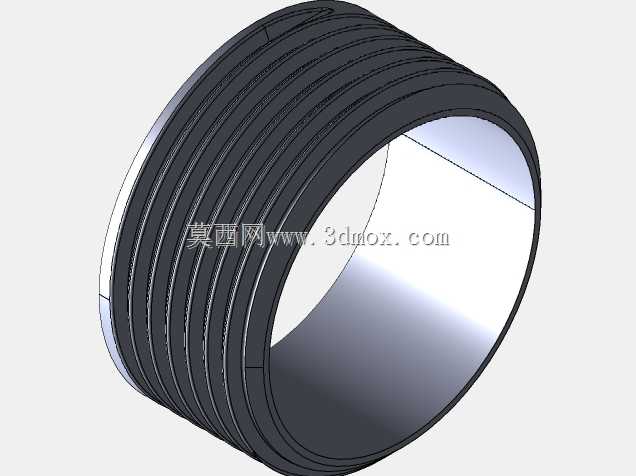

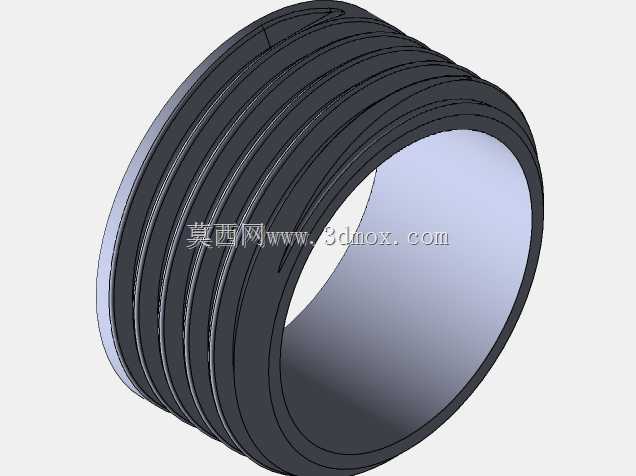

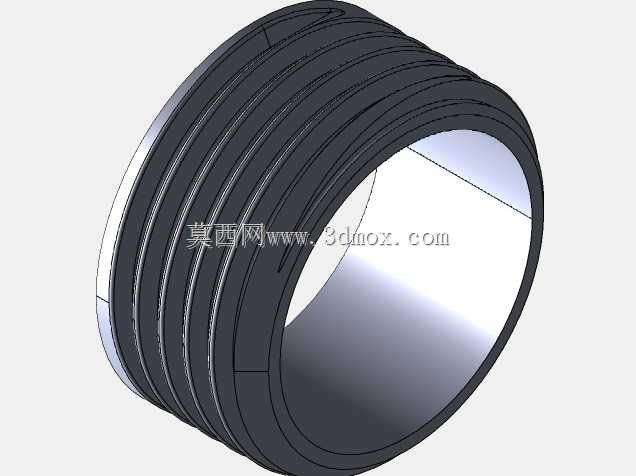

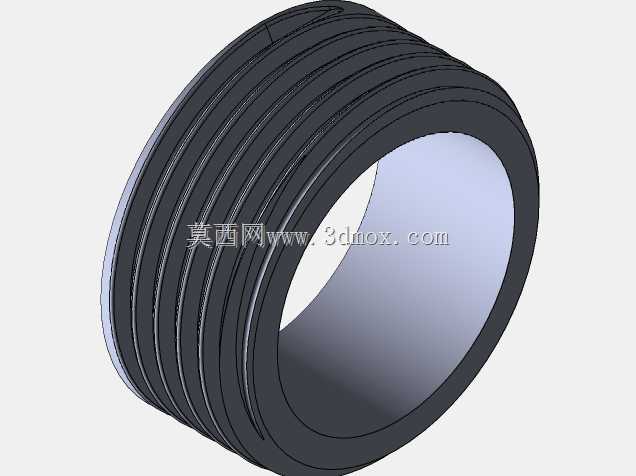

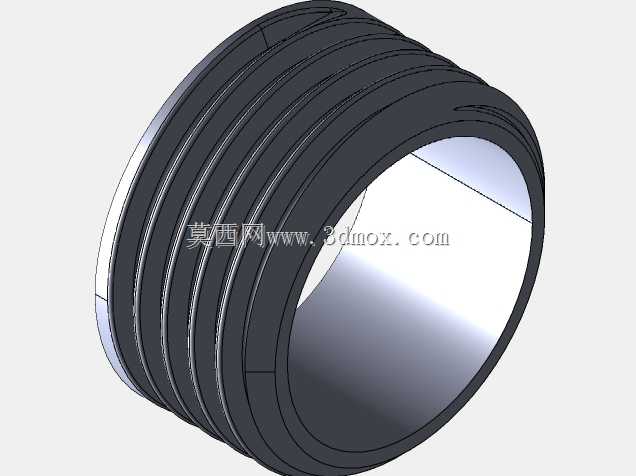

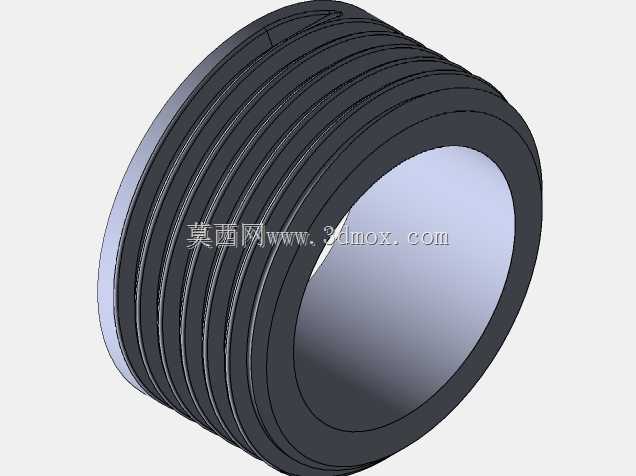

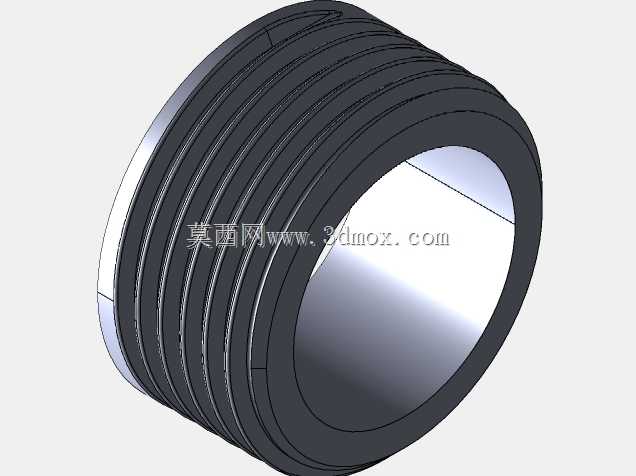

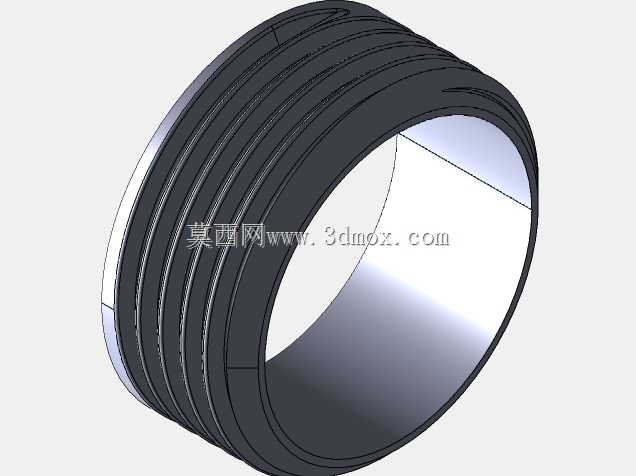

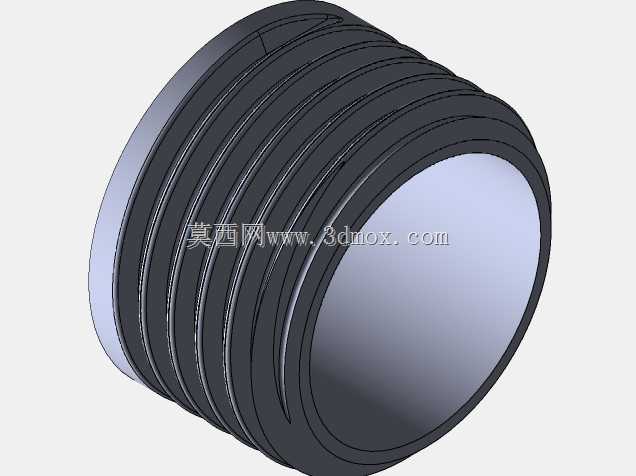

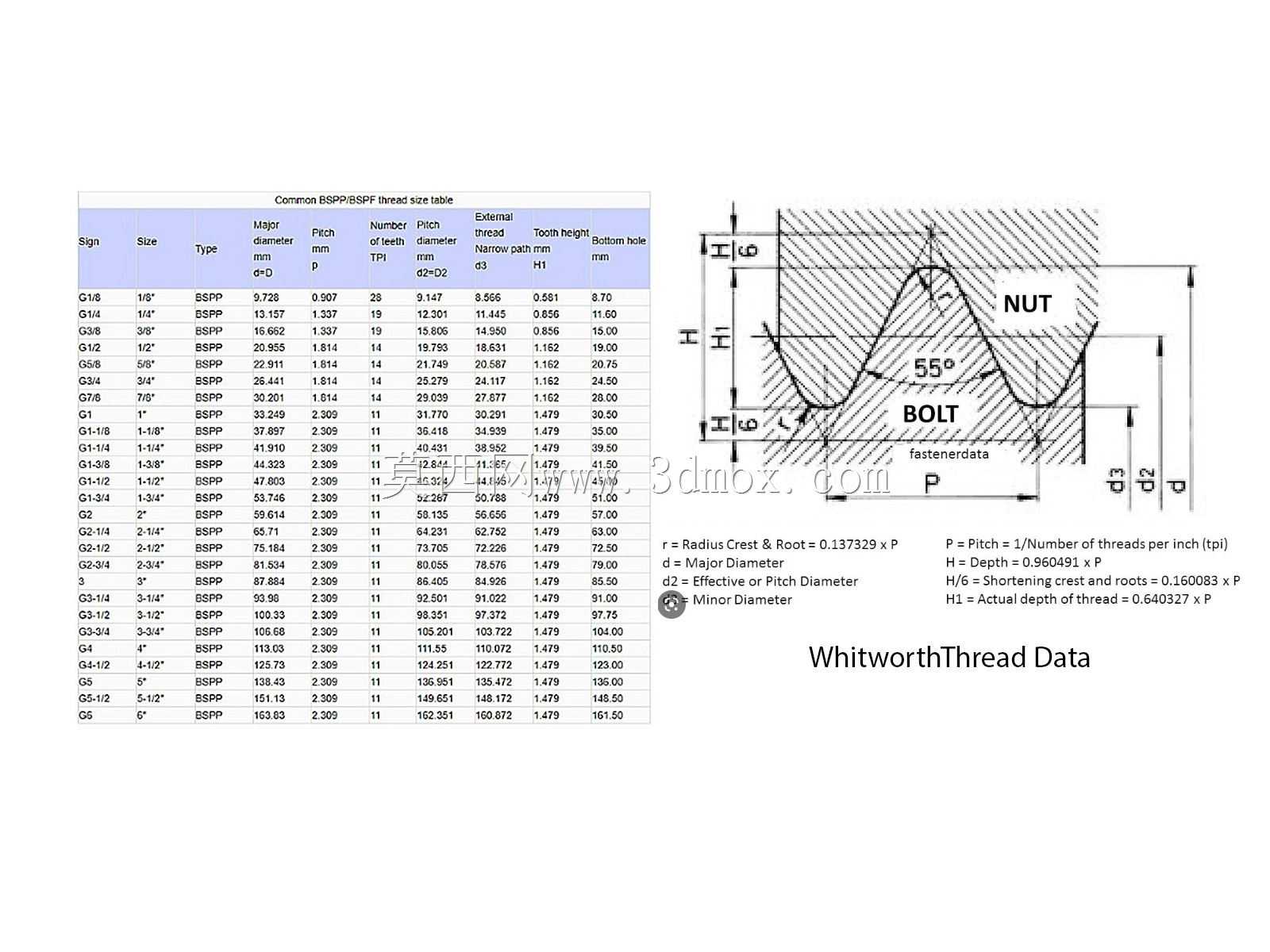

　　做这类管端的三维建模时，首先要明确G型螺纹的牙型参数基准，其牙型角为55度，牙顶与牙底均为圆弧过渡，建模过程中不能直接用简化的装饰螺纹线替代实体牙型，尤其是在做密封配合面的结构校核时，螺纹收尾处的退刀槽尺寸、管端端面的密封面平面度要求，都需要通过实体特征精准还原，避免后续出工程图时出现尺寸标注遗漏，导致加工出来的零件无法和标准G型内螺纹接头实现顺畅旋合。

　　从实际安装边界来看，这类G型管端的外螺纹大径、中径、小径公差需要严格匹配ISO 228标准要求，管端预留的密封件安装槽距离螺纹端面的距离，要保证密封垫或者O型圈安装后，在螺纹旋紧到位时密封件的压缩量控制在15%-25%区间，压缩量过小会出现介质渗漏，压缩量过大则会加速密封件老化失效，缩短管路维护周期。建模时需要同步考虑管端和外接管路的连接过渡段，不管是和硬管的焊接过渡，还是和软管的卡套连接段，都要保证内壁流道的平滑过渡，避免出现直角台阶造成流阻增大，在气动回路中会导致压力损失超标，在制冷系统中则会造成制冷剂流动异响、换热效率下降的问题。

　　在气动系统应用场景中，这类G型管端通常用在气源处理单元的进出气口、气缸的气路对接端、电磁阀的管路连接位置，工作压力一般在0.1-1.0MPa区间，部分高压气动回路会用到1.6MPa的工况，这就要求管端的壁厚设计满足承压要求，建模时需要结合管路的通径尺寸核算壁厚，避免在压力冲击下出现管端变形、螺纹脱扣的问题。而在制冷系统应用中，管端需要承受制冷剂的温度交变工况，从低温工况的零下三十摄氏度到高温排气侧的一百二十摄氏度，材料选型一般用黄铜或者304不锈钢，建模时要考虑不同材料的热膨胀系数对螺纹配合间隙的影响，预留合理的配合公差，避免温度交变后出现螺纹咬死无法拆卸的问题。

　　建模过程中还要注意管端的扳手位设计，六角扳手位的对边尺寸、对角尺寸要符合标准紧固件的尺寸要求，扳手位和螺纹段之间的退刀距离要保证扳手能够完全卡入，不会在拧紧时和相邻的管路部件发生干涉，很多新手建模时容易忽略扳手位的轴向尺寸，导致实际装配时扳手没有操作空间，只能通过打磨零件来完成安装，既破坏了零件的防腐层，也影响了装配效率。另外管端的端面倒角尺寸要控制在15-30度区间，倒角深度要覆盖螺纹牙底，这样在对接内螺纹时能够起到导向作用，避免螺纹对中偏差造成牙型损伤，尤其是在批量装配的生产线场景中，合理的倒角设计能够大幅提升管路对接的一次合格率，减少零件报废率。

　　从结构设计的合理性角度出发，这类G型管端不需要做多余的异形结构，所有的尺寸都要围绕装配便捷性、密封可靠性、流道通畅性三个核心要求展开，建模时可以通过参数化设计的方式，把螺纹规格、通径尺寸、密封槽尺寸、扳手位尺寸都设置成可变参数，后续做不同通径的系列化管端时，只需要修改对应参数就能快速生成模型，大幅提升同系列零件的建模效率。同时在模型装配验证阶段，要模拟管端的实际安装角度，检查和周边阀件、管路支架、设备壳体的安全间隙，尤其是在设备内部管路排布密集的区域，要保证管端安装后有足够的操作空间完成拧紧、拆卸、密封件更换等维护作业，不能出现模型里看着能装上，实际现场没有扳手操作空间的问题。

　　很多工程师在做这类标准管端建模时，容易直接调用标准件库的模型，但标准件库的模型往往只做了通用尺寸，没有结合实际应用场景调整密封槽位置、过渡段长度、扳手位尺寸，直接用到设计里经常会在装配环节出现各种干涉问题，所以针对具体项目的工况调整模型细节，才是保证设计落地性的关键，比如在有振动的气动设备上，管端和管路的连接段要加长防松结构的安装位置，预留足够的空间加装防松螺母或者管夹，避免设备长期运行后螺纹松动出现漏气；在制冷系统的低温管段，管端要预留保温层的安装空间，不能让保温层包覆到螺纹连接位置，影响后续的检修和密封检查。
