创意收藏款异形装饰瓶三维结构设计

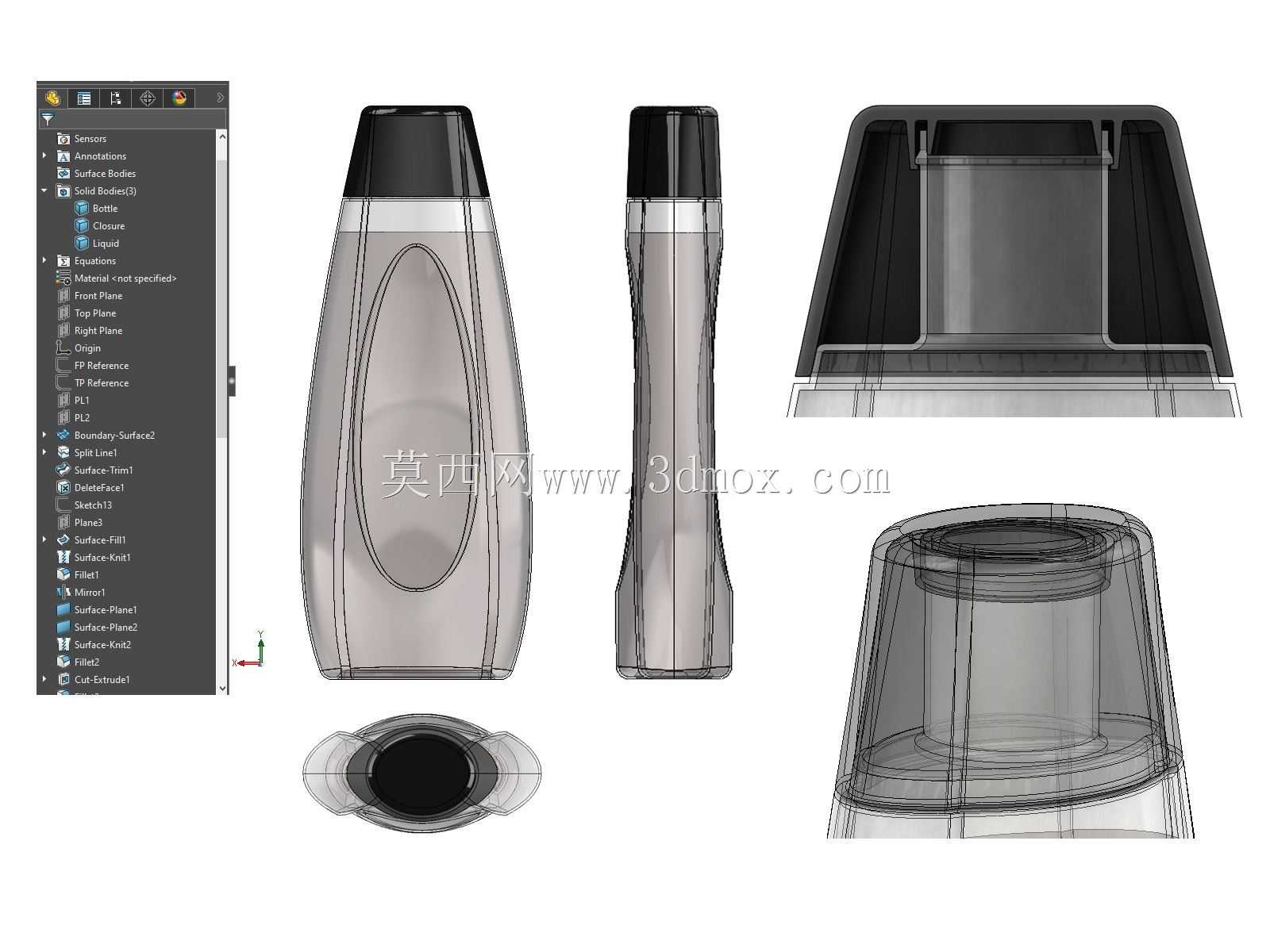

　　做结构设计快十二年，经手的工业容器类模型少说也有四五百套，这次拿到的这款异形装饰瓶模型，刚打开特征树的时候就觉得和常规量产的包装瓶、储液瓶思路完全不一样，它的定位根本不是走量产灌装的工业路线，而是面向收藏陈设、文创展示场景做的定制化结构。先从实际应用场景说，这类瓶子不会出现在日化灌装线、饮料生产线上，更多是放在文创展陈空间、私人收藏展柜、潮玩陈列区做装饰载体，也有部分手作创作者会把它改造成香薰容器、干花插瓶，甚至是小众定制酒的外包装容器，对结构的密封性要求不高，但对外形曲面的流畅度、壁厚的均匀性要求比普通量产瓶高很多。

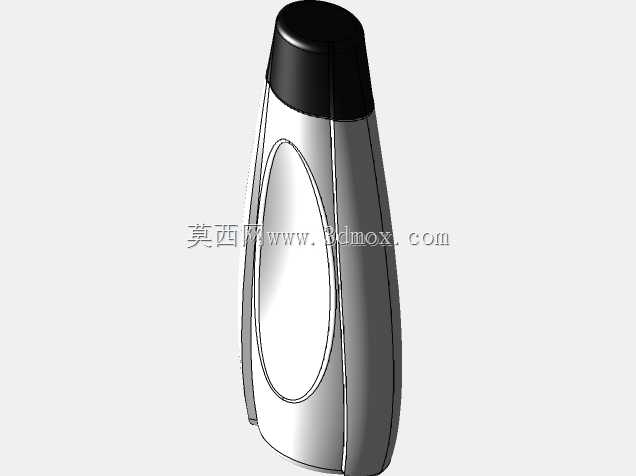

　　做这个模型的结构设计的时候，首先要考虑的是异形曲面的脱模可行性，虽然它不是走大规模注塑量产的路线，但如果要做小批量的树脂翻模、或者3D打印后处理，壁厚不均很容易出现打印翘曲、翻模缺料的问题。整个瓶身的曲面是连续的G2曲率过渡，没有尖锐的棱角，瓶身最薄处控制在1.8mm，最厚的瓶底位置做到3.2mm，既保证了打印或者翻模的时候不会出现壁厚过薄导致的透底、结构强度不足问题，也不会因为壁厚差太大导致冷却收缩的时候出现表面缩痕。瓶身的轮廓曲线没有做夸张的外凸或者内凹，所有曲面的拔模斜度都控制在1.5度以上，哪怕是后期要做简易的硅胶模翻制，也不需要做太复杂的分模线，沿着瓶身最大轮廓线做分型就可以顺利脱模，不会出现倒扣卡模的问题。

　　再说到安装和摆放的边界尺寸，整个瓶身的总高度控制在220mm，瓶身最大直径是78mm，瓶底的支撑面直径做到42mm，重心落在瓶底支撑面的中心位置，哪怕是放在倾斜5度的光滑台面上也不会出现倾倒的问题，这个尺寸是经过反复配重验算的——如果瓶底支撑面做太小，哪怕整体重量不大，稍微碰一下就会倒，作为收藏摆件来说，防倾倒的结构设计是很容易被忽略但又非常影响实际使用体验的点。瓶口部分做了标准的28mm口径的通用接口，不是做的异形瓶口，这点设计很务实，哪怕是作为装饰瓶，用户如果想要自己搭配通用的瓶塞、泵头、甚至是普通的矿泉水瓶盖，都可以直接适配，不需要额外定制配件，大大降低了后续二次改造的门槛。

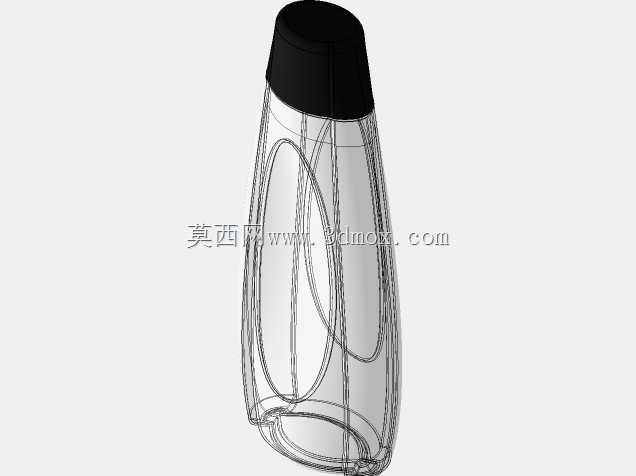

　　设计思路上没有走常规装饰瓶那种堆砌浮雕、复杂纹理的路线，整个瓶身的曲面是靠多段控制线放样生成的，没有额外的附加特征，所有的曲面过渡都做了曲率检查，没有出现曲面褶皱、曲率突变的问题，不管是做渲染出图，还是做3D打印实物，表面都不会出现难看的棱线或者凹凸。瓶身内部的空腔是沿着外壁曲面做的等距偏移，没有做多余的内部加强筋，因为作为装饰摆件，内部不需要承受液体的静压，也不需要承受堆叠载荷，过多的内部筋位反而会在透光的时候透出筋位的阴影，影响整体的外观质感。

　　很多刚入行的设计师做这类创意容器模型的时候，很容易只顾着外形好看，忽略实际摆放的稳定性、后续加工的可行性，要么把壁厚做的忽厚忽薄，要么做很多无法脱模的倒扣结构，最后模型看着好看，根本没法做成实物。这个模型在结构处理上就很务实，所有的特征都是可制造的，没有出现零厚度的面、没有重叠的几何体，特征树的步骤也很清晰，每一步的曲面生成、加厚、倒角都有明确的逻辑，后续如果要改尺寸、调整曲面弧度，只需要修改对应的控制线参数就可以，不需要推倒重来。

　　从实际用途延伸来说，这类异形瓶的结构设计逻辑，也可以复用在很多文创产品的结构开发上，比如定制的香水瓶、纪念款的储纳瓶、甚至是展会用的装饰道具，只要调整对应的尺寸参数、曲面曲率，就可以衍生出不同风格的产品，不需要重新搭建基础的结构框架。瓶身的表面没有做预设的纹理，留给后续做表面处理的空间很大，不管是做电镀、喷绘、贴水转印，还是做磨砂质感的后处理，光滑的连续曲面都能很好的呈现处理效果，不会因为表面有复杂的凹凸纹理影响后处理的效率。

　　另外在结构细节上，瓶底做了0.3mm的内凹倒角，也就是常说的瓶底止口，这样瓶子放在玻璃或者光滑的台面上的时候，不会因为瓶底和台面之间形成真空层导致拿起来的时候有吸附的异响，也避免了瓶底边缘因为和台面硬接触出现掉漆、磨损的问题，这个细节很多做外观模型的设计师都会漏掉，但实际使用的时候对体验的影响很大。瓶口的螺纹部分做了标准的圆螺纹，不是尖锐的三角螺纹，不管是3D打印还是翻模，螺纹部分都不会出现缺料、崩边的问题，拧瓶盖的时候也不会出现卡滞、滑牙的情况，虽然它是装饰定位的产品，但基础的结构可靠性还是做的很到位。
