工业传动用参数化链轮结构设计

　　在各类工业传动场景中，链轮作为链传动系统的核心啮合零件，其齿形精度、结构匹配度直接决定整套传动机构的运行稳定性与使用寿命，从常规的物料输送线、自动化装配设备，到农机传动系统、机床进给机构，但凡采用滚子链、齿形链作为传动介质的设备，都离不开适配性合格的链轮作为动力传递载体。本次设计的链轮结构，完全围绕链传动的实际啮合逻辑展开，没有采用简化齿形的示意化建模方式，而是严格遵循链传动的啮合几何关系，通过参数化方程驱动齿廓曲线生成，确保每一个齿的齿形弧、齿槽间隙、齿顶倒角都能和对应规格的链条滚子实现顺畅啮合，避免运行中出现卡滞、跳齿、偏磨等工程现场常见的故障问题。

　　从实际应用的角度出发，链轮的设计首先要匹配对应链条的节距、滚子直径、内节内宽这些核心参数，建模过程中先确定链轮的分度圆直径作为基准，所有齿形的定位尺寸都以分度圆为参考展开，齿根圆弧的半径严格匹配链条滚子的半径，保证啮合时滚子能完全贴合齿根，受力均匀分布在接触面上，不会出现应力集中导致的齿面过早磨损。齿侧轮廓采用三圆弧一直线的标准齿形设计，这种齿形的优势在于啮合过程中链条的啮入啮出更平顺，即使安装时存在少量的同轴度误差，也能通过齿侧的导向弧面自动补偿，不会出现硬接触打齿的情况。

　　在结构尺寸的设计上，除了啮合齿形部分，还充分考虑了实际安装的边界条件：轮毂部分的孔径预留了标准键槽的安装空间，可根据不同的轴径需求调整孔径与键槽尺寸，适配不同规格的传动轴；轮缘部分的厚度匹配对应链条的内节宽度，保证链条运行时不会出现轴向窜动；对于大节距的链轮应用场景，还可在腹板位置设计减重孔，在不影响结构强度的前提下降低零件自重，减少传动系统的转动惯量，提升设备启停时的响应速度。

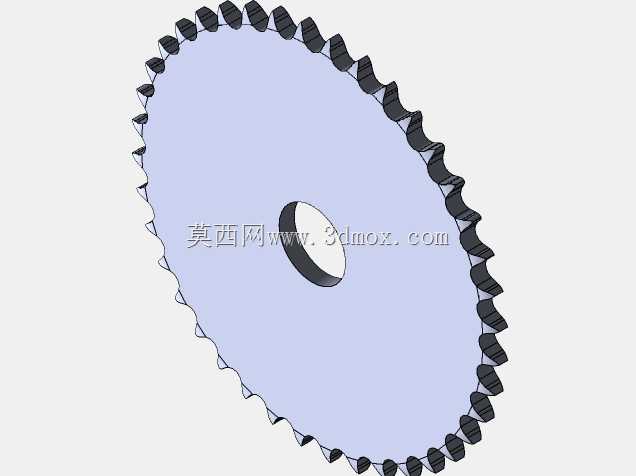

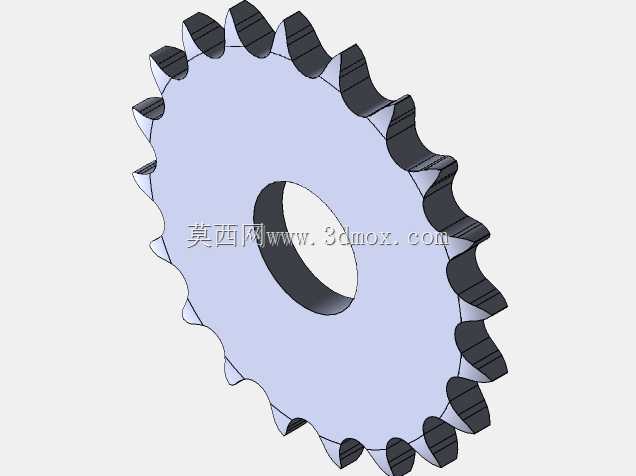

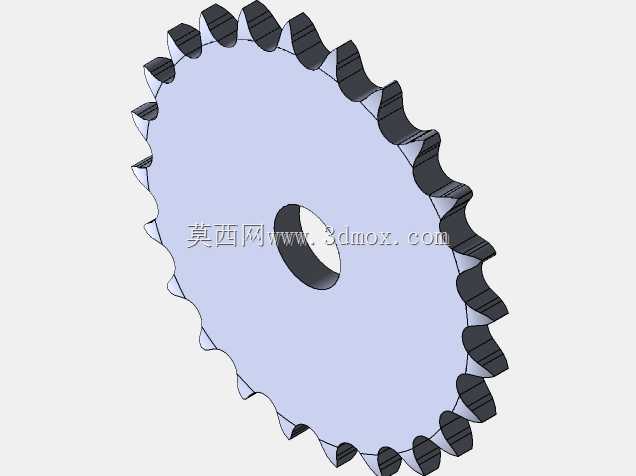

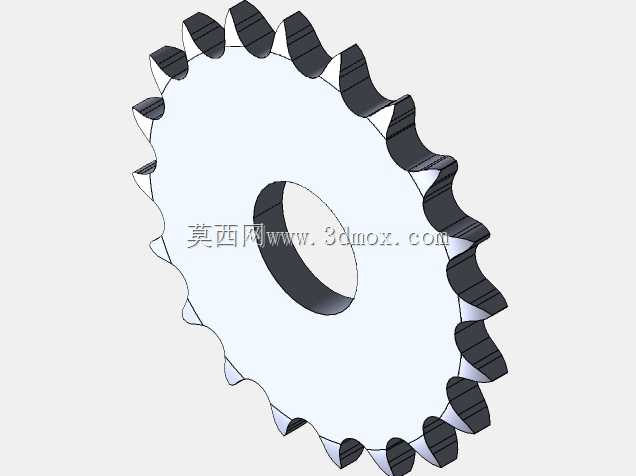

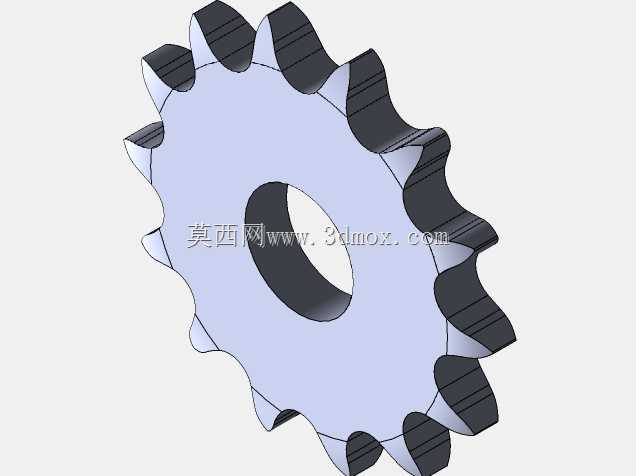

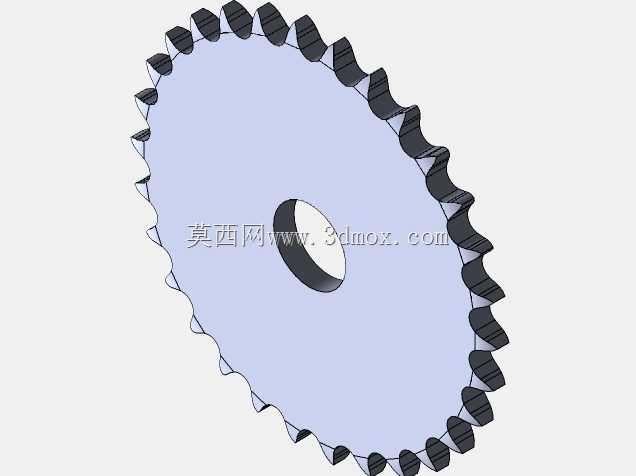

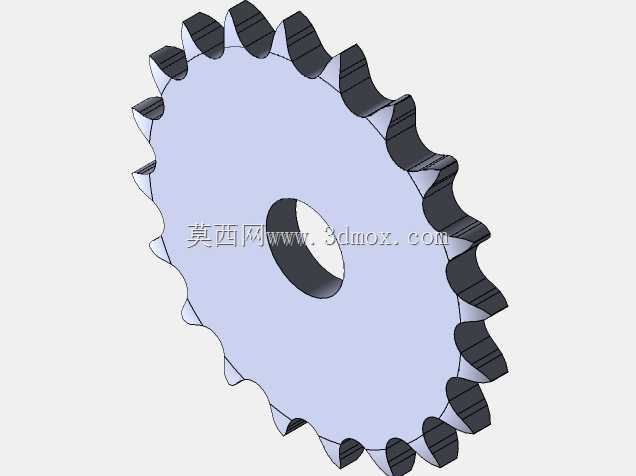

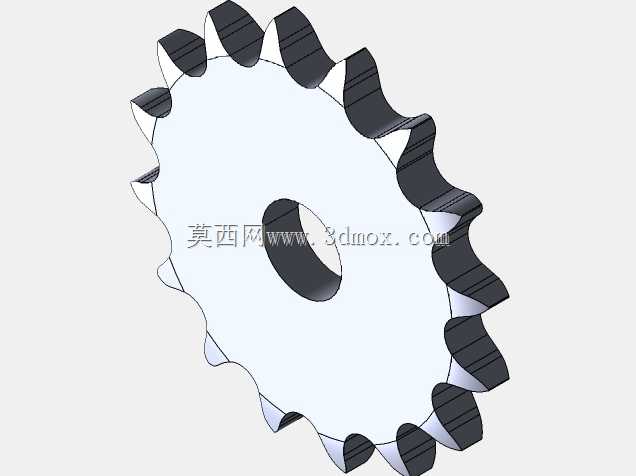

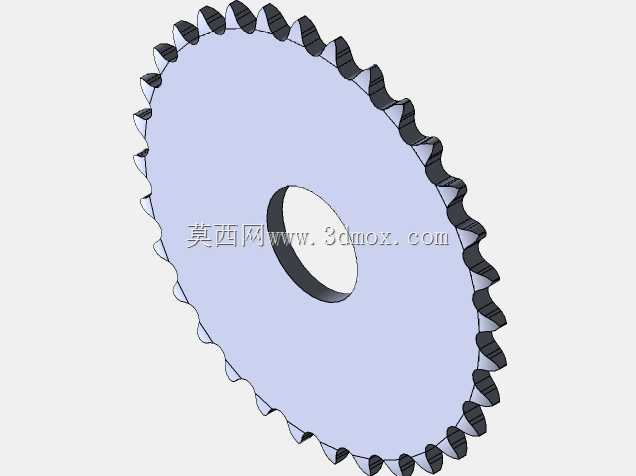

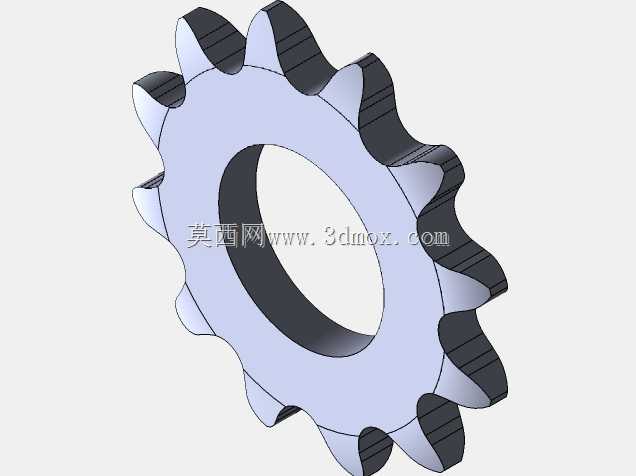

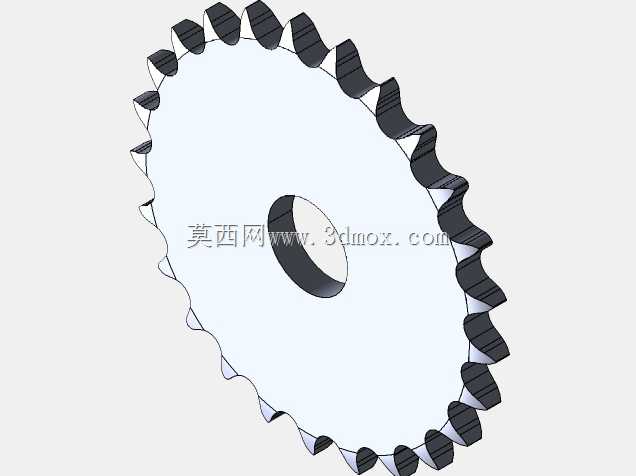

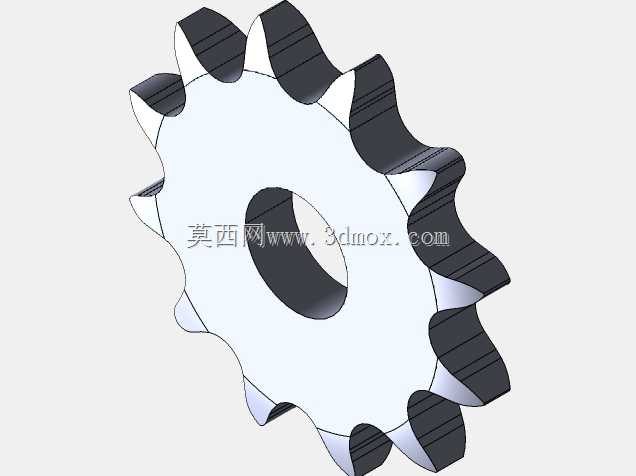

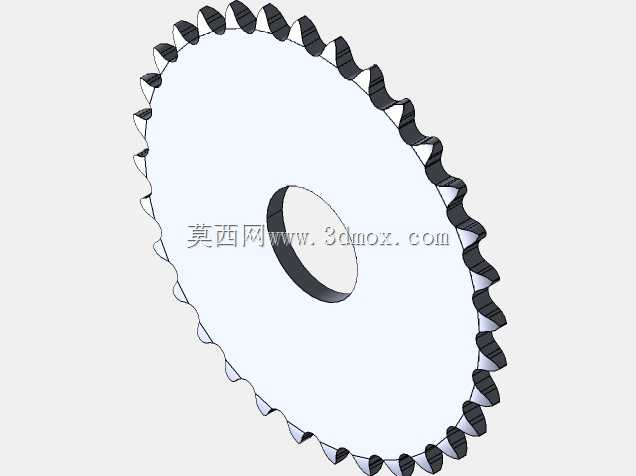

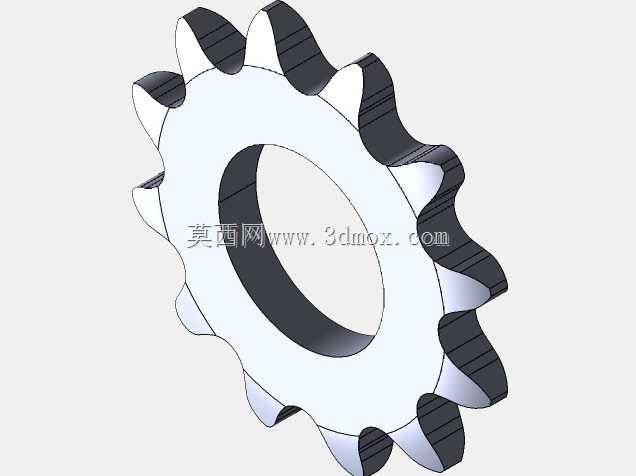

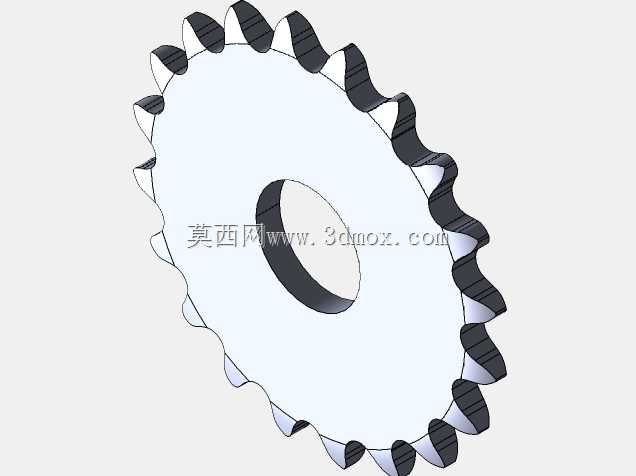

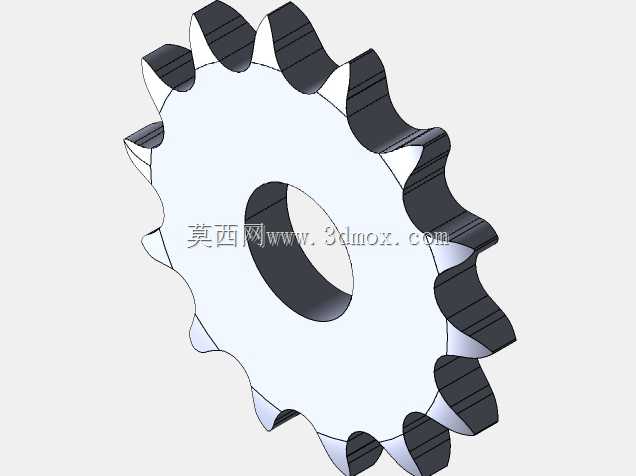

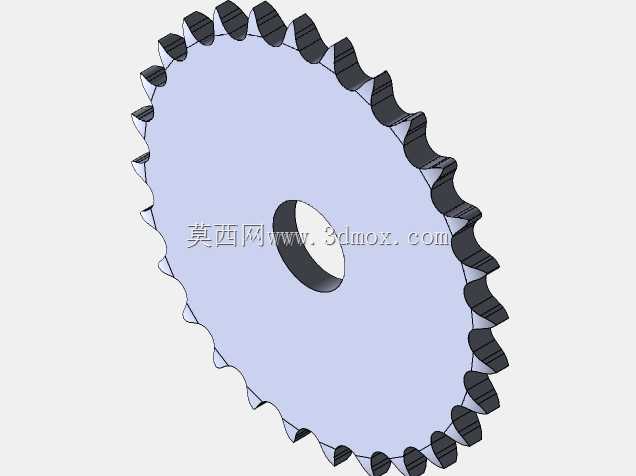

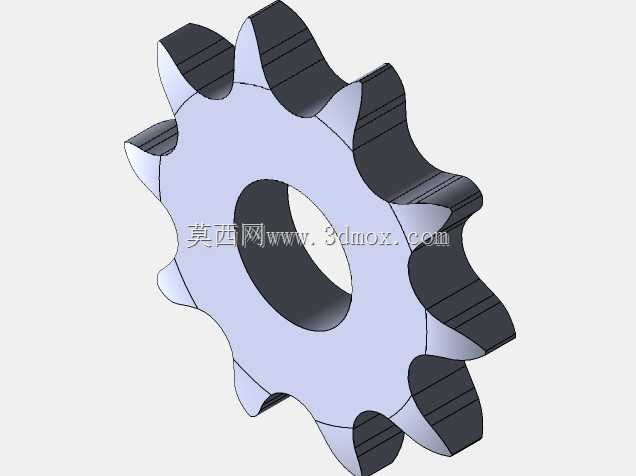

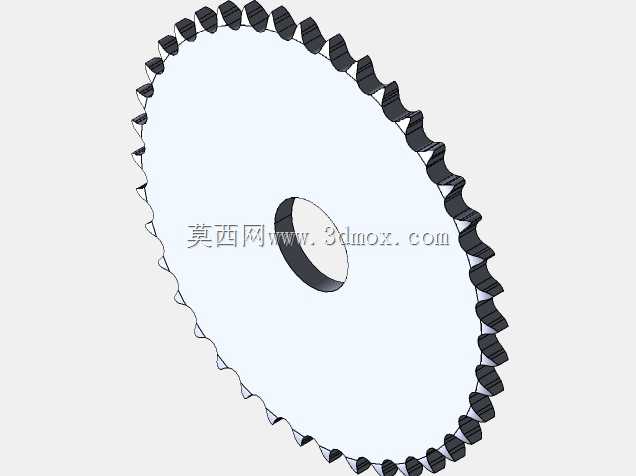

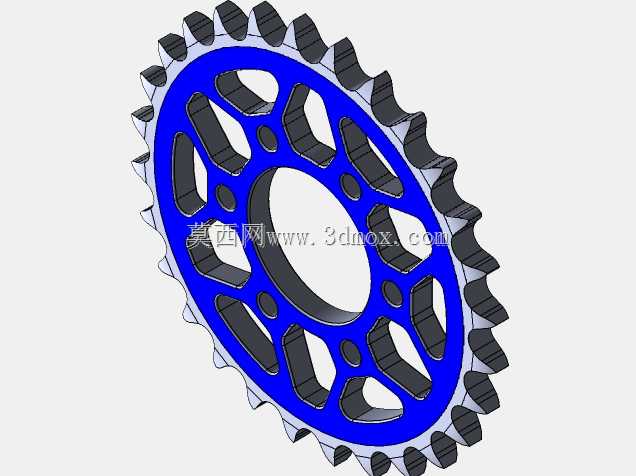

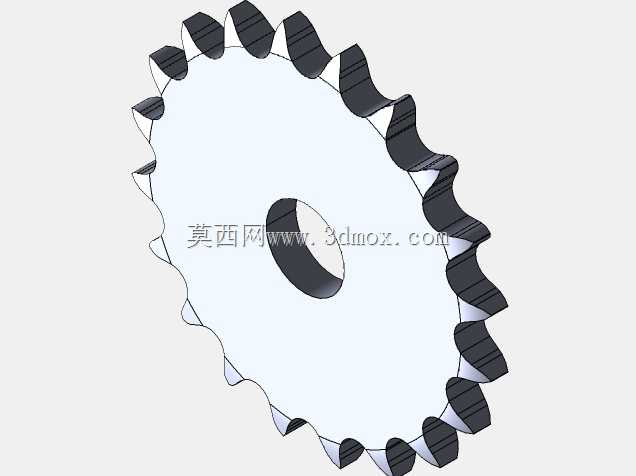

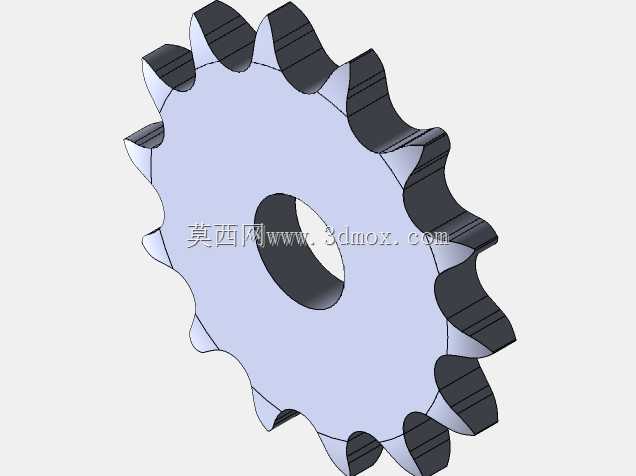

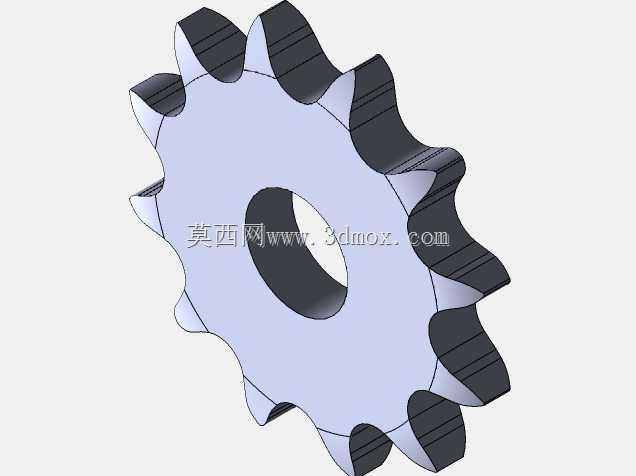

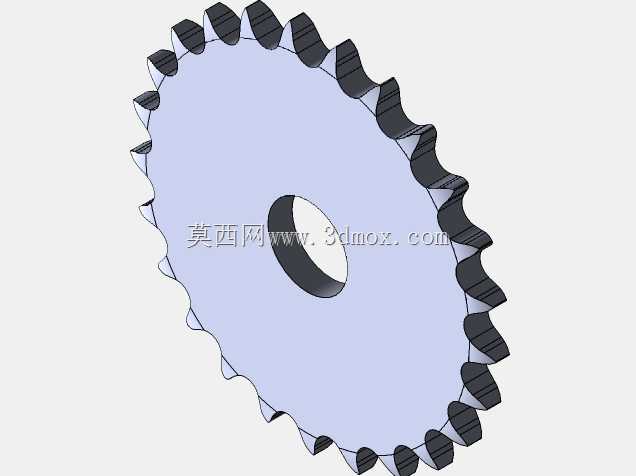

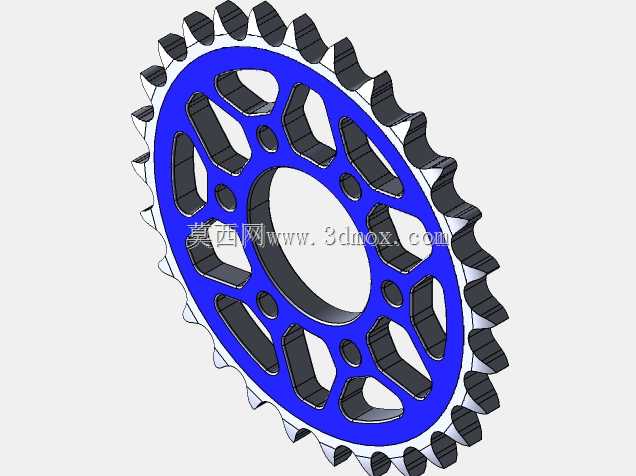

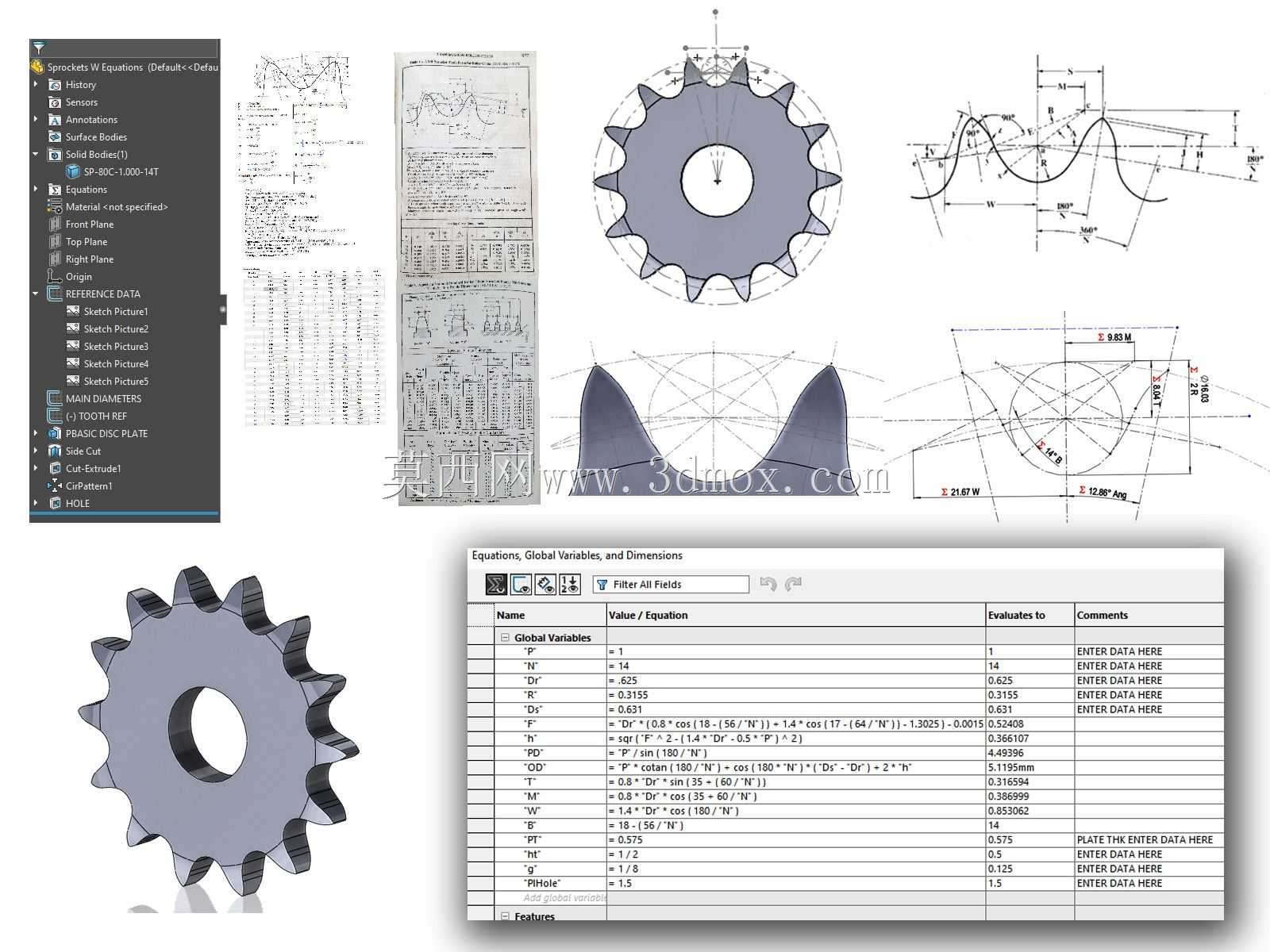

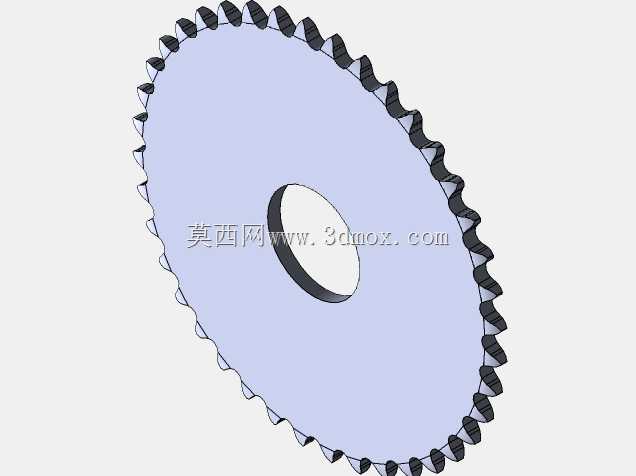

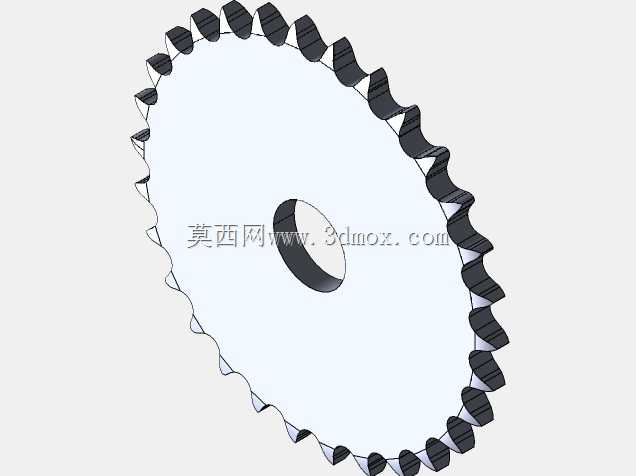

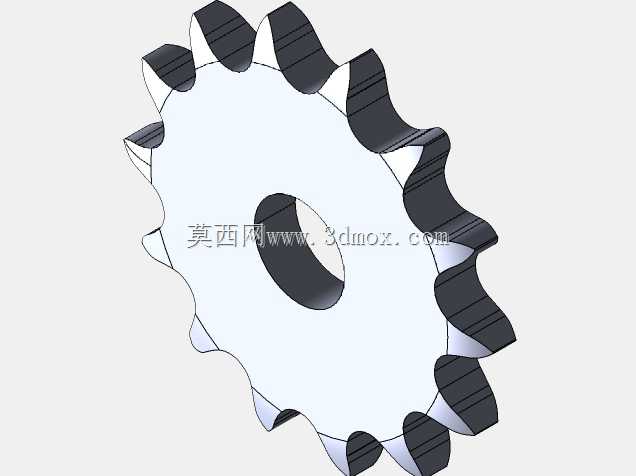

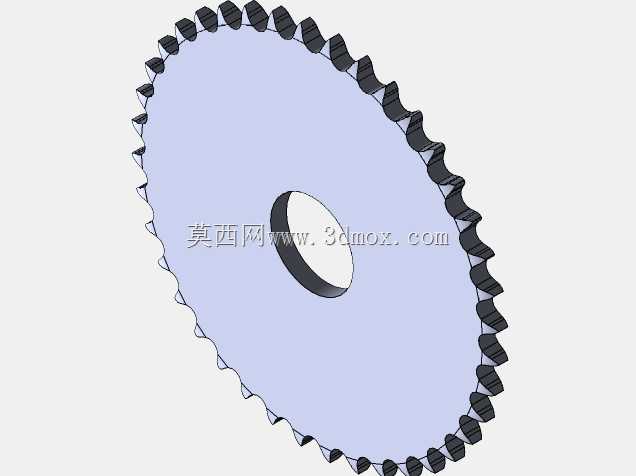

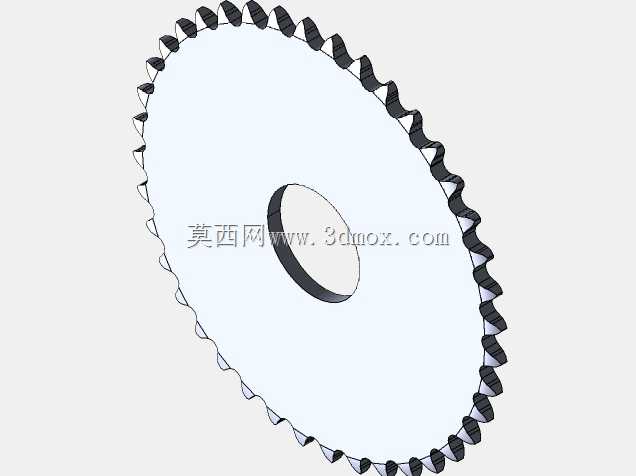

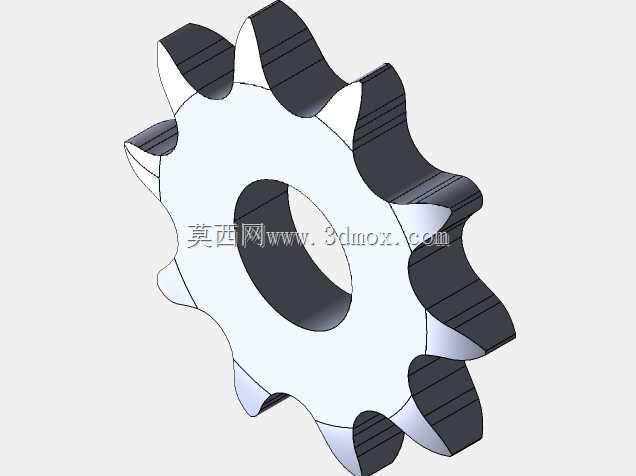

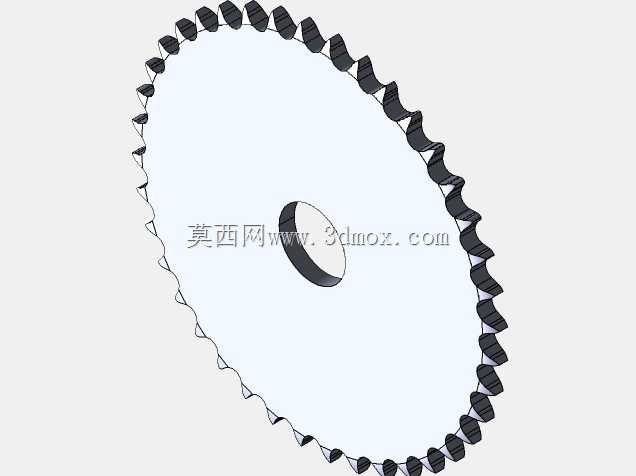

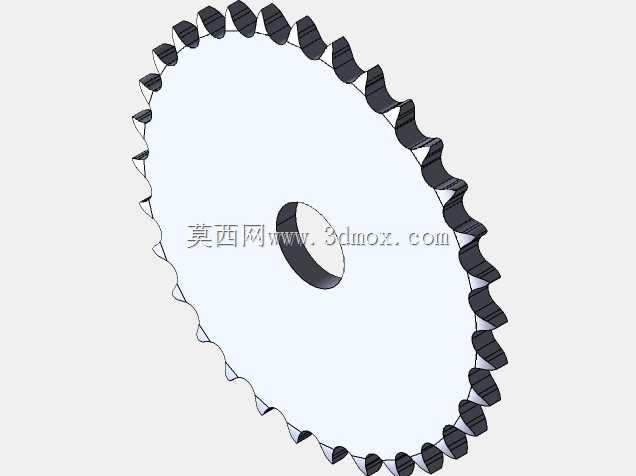

　　设计过程中没有采用固定尺寸的实体建模方式，而是将节距、齿数、滚子直径、轮毂孔径、轮缘厚度这些核心参数全部设置为可调整变量，当需要适配不同规格的传动需求时，只需修改对应参数即可自动生成完整的链轮模型，无需重新绘制齿形，大幅提升不同项目中的设计效率。模型的齿形部分经过啮合干涉校验，模拟链条绕入、啮合、绕出的全行程过程，确认全程无干涉、无卡滞，齿面的接触区域符合设计预期，不会出现局部应力过高的问题。

　　从加工适配性来看，该链轮的结构完全适配常规的线切割、CNC铣削加工工艺，齿形部分的轮廓曲线没有加工死角，采用普通的数控铣床即可完成齿形加工，无需特殊定制刀具，加工后无需额外修形即可直接和对应链条装配使用。对于需要采用齿面淬火处理的重载应用场景，模型的齿根圆角设计也能避免淬火时出现应力裂纹，提升零件的热处理工艺适配性。在实际设备装配中，该链轮的安装基准面与轴孔的同轴度公差可通过模型直接导出工程图标注，保证加工后的零件安装到传动轴上时，齿圈的径向跳动量控制在链传动允许的公差范围内，避免运行中出现链条松紧边波动过大的问题，延长整套传动机构的维护周期。
