NPT螺纹管端连接组件结构设计

　　在流体输送管路系统的搭建与改造场景中，管端连接件是决定管路密封可靠性、拆装便捷性的核心基础零件，NPT作为通用的锥管螺纹标准，其对应的管端结构广泛应用在液压站油路排布、车间压缩空气管网布设、中小型化工流体输送管路、水处理设备管路连接等多个工程场景中，这类零件的设计合理性直接影响整套管路系统的运行稳定性，一旦管端螺纹配合出现偏差，极易引发流体泄漏、管路压降异常等问题，严重时甚至会导致整套设备停机检修。

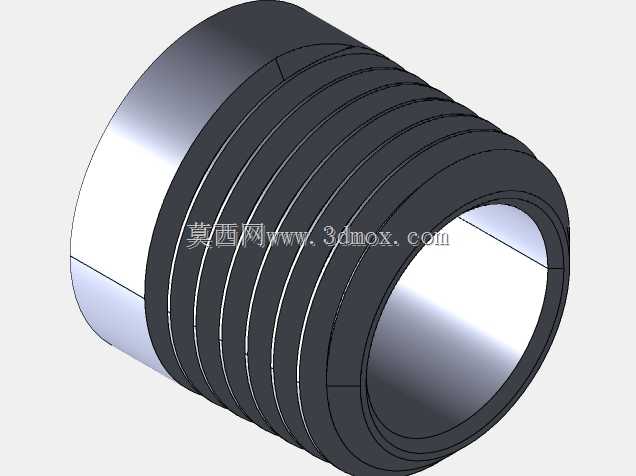

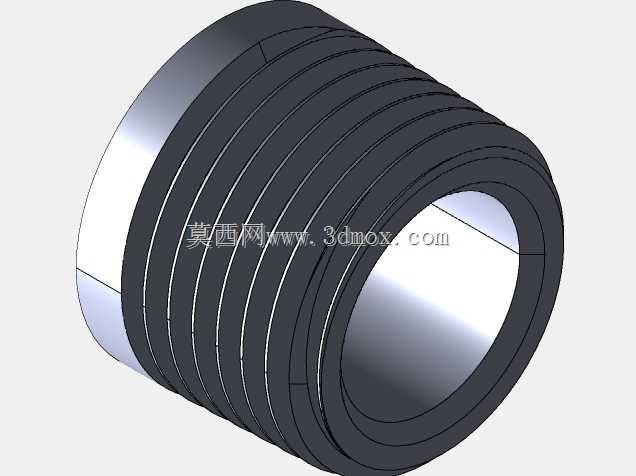

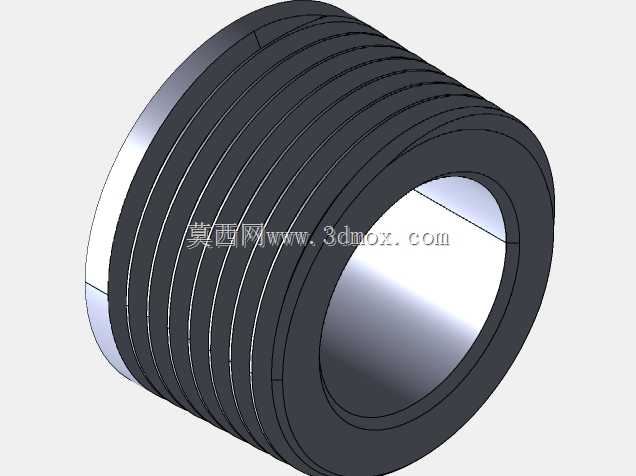

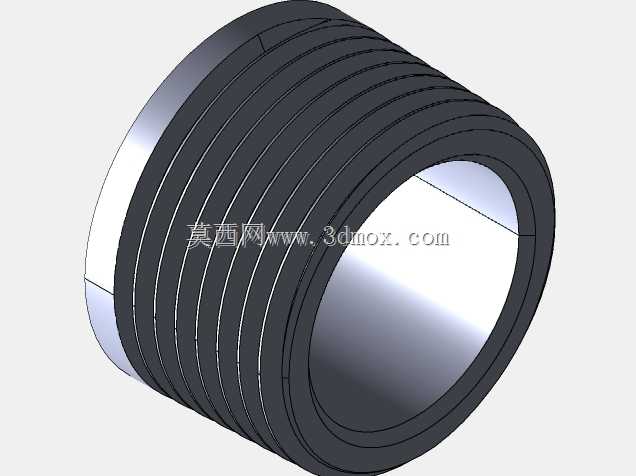

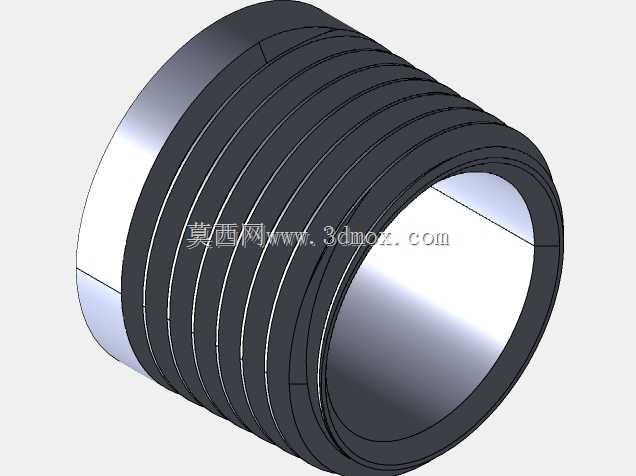

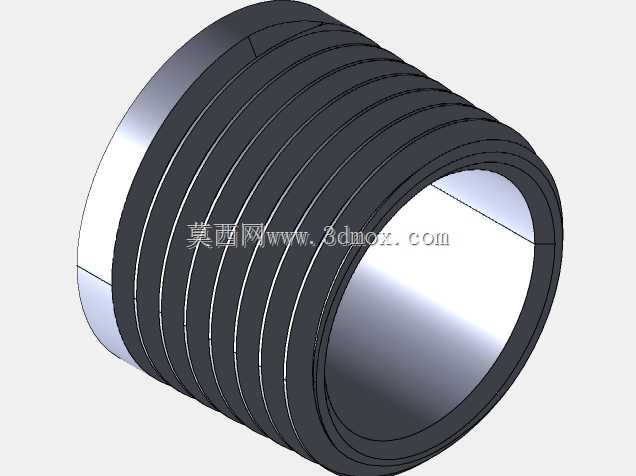

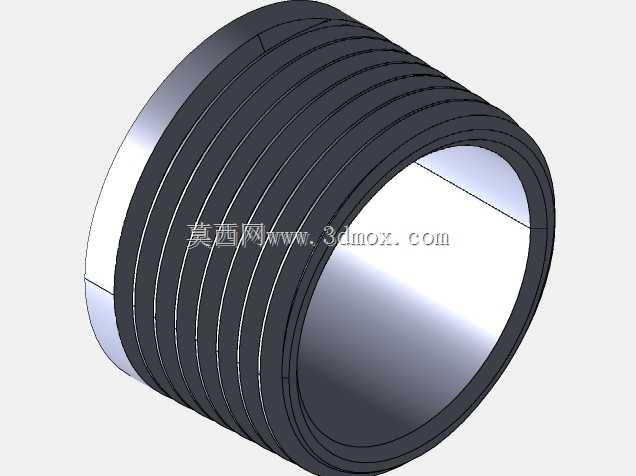

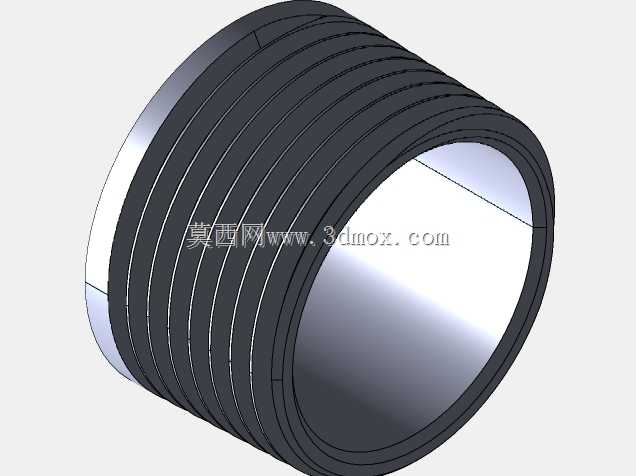

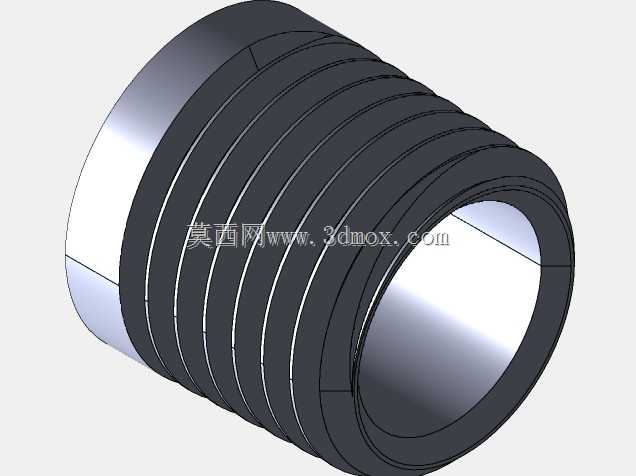

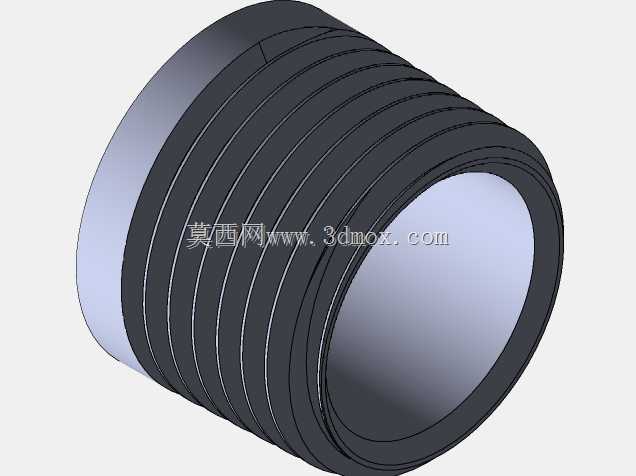

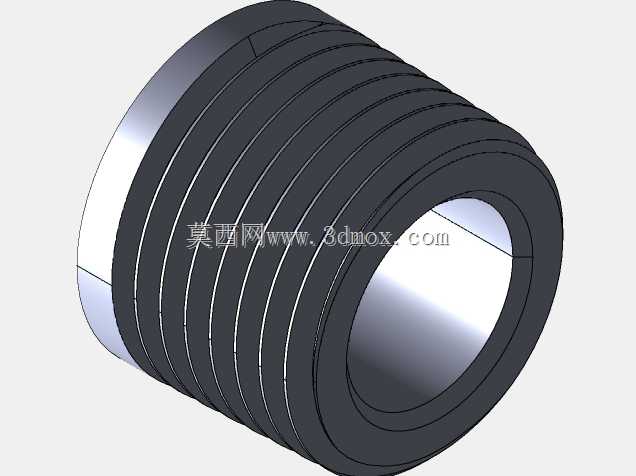

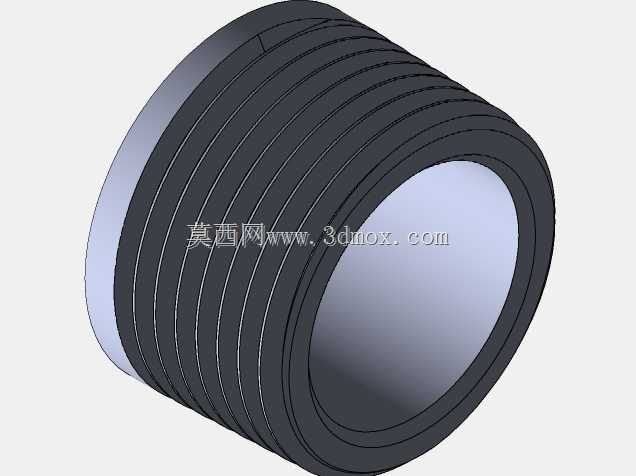

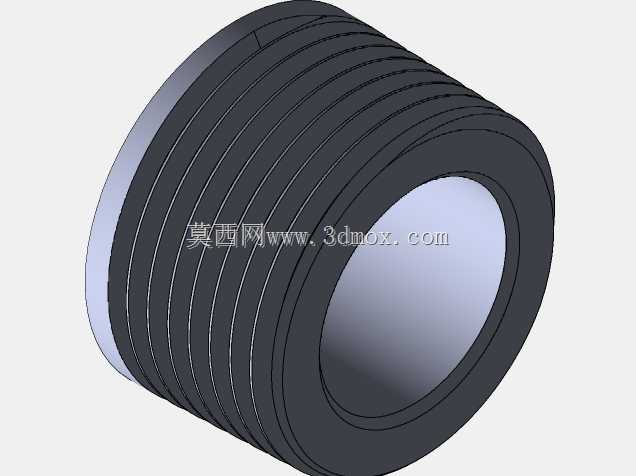

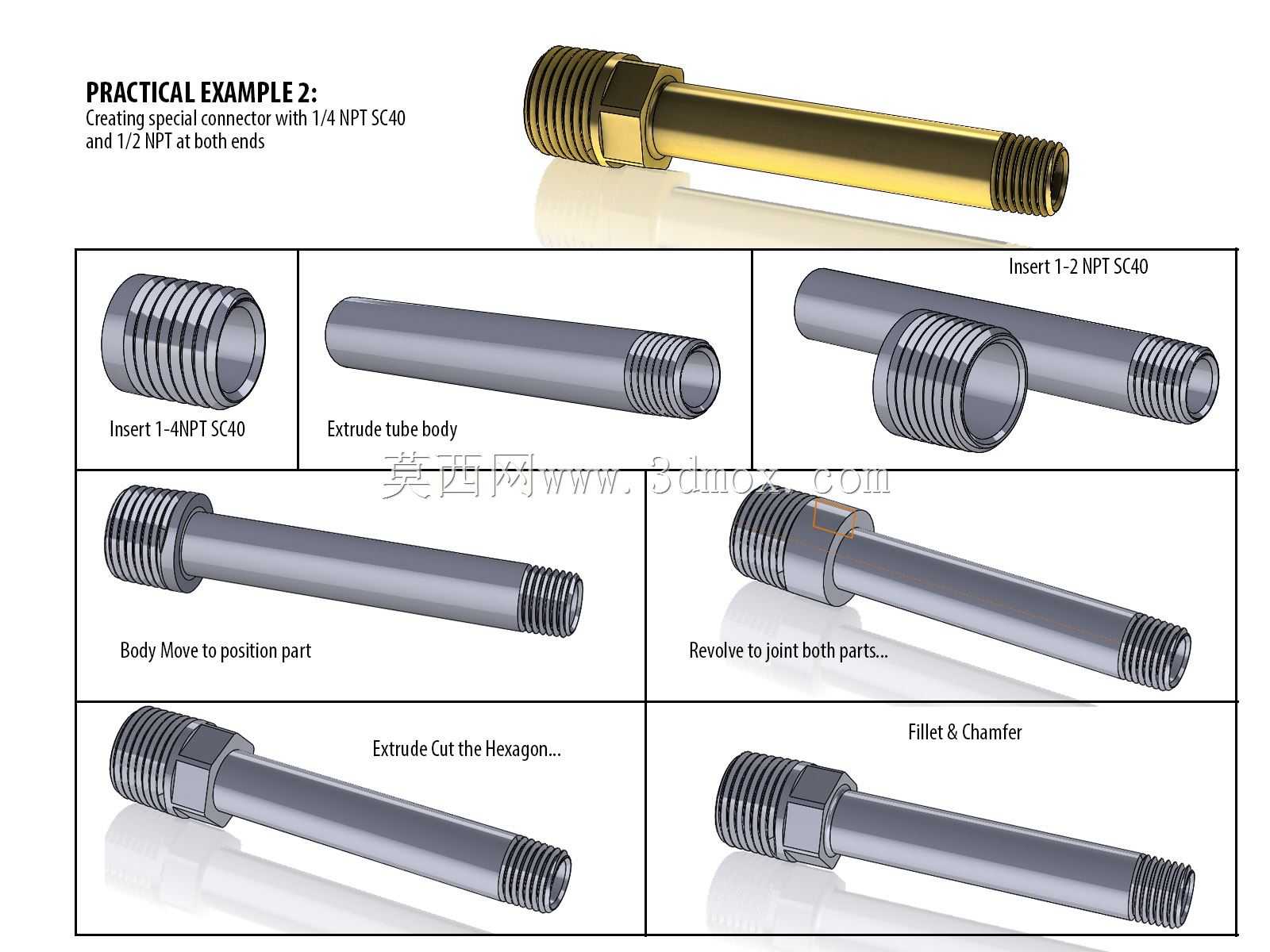

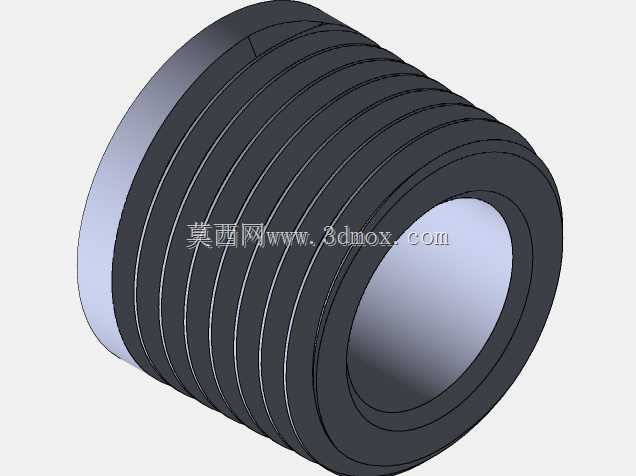

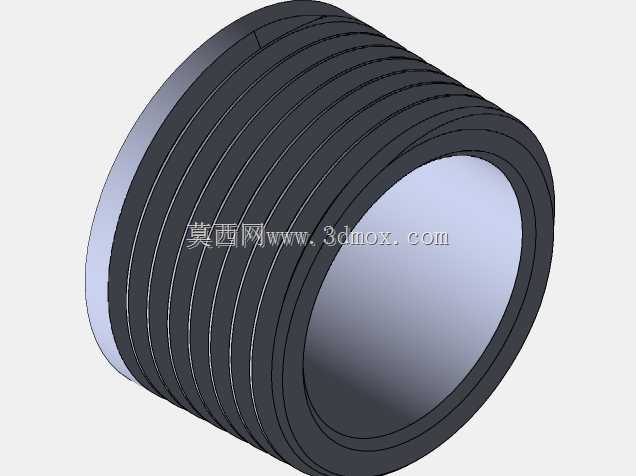

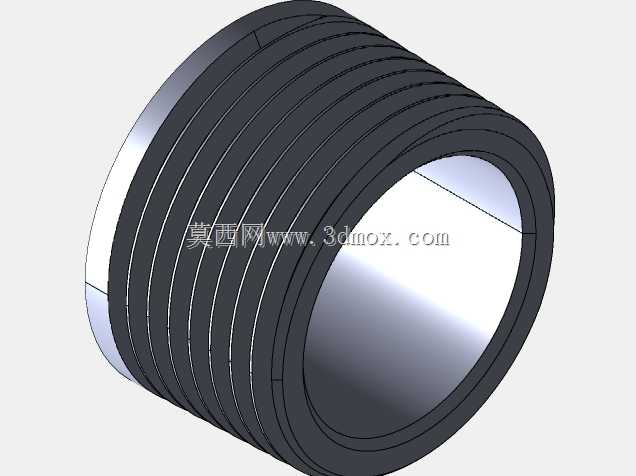

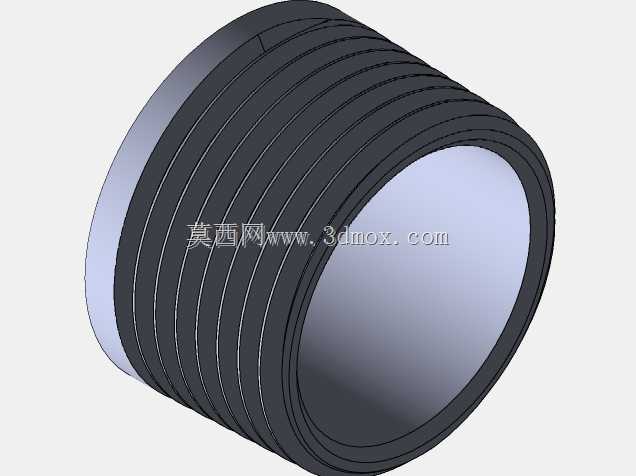

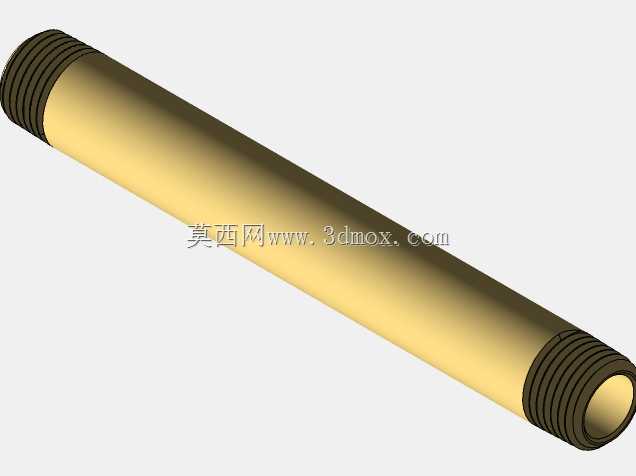

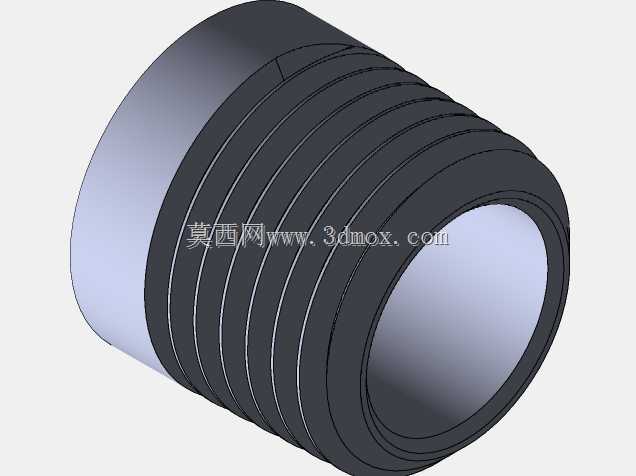

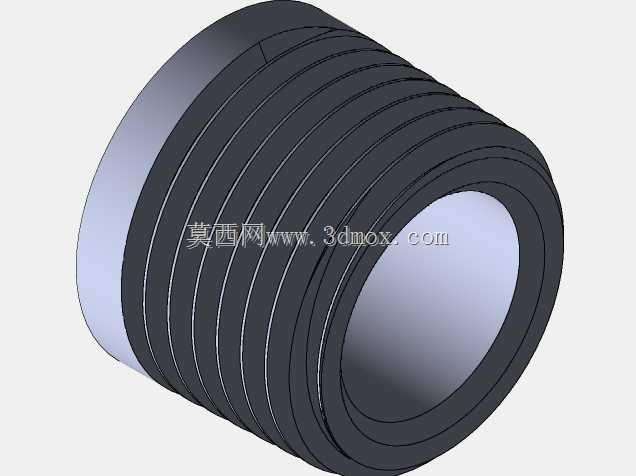

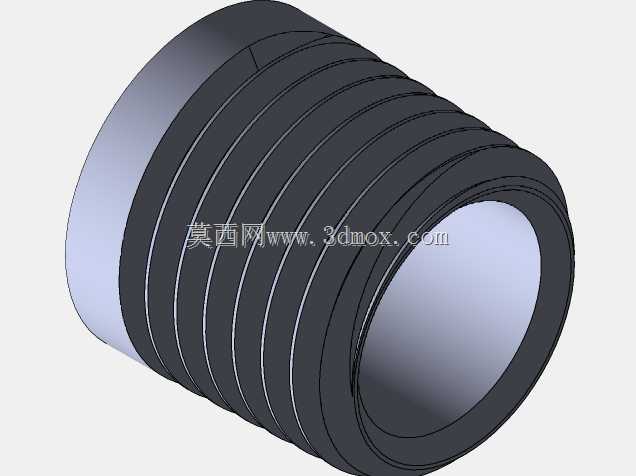

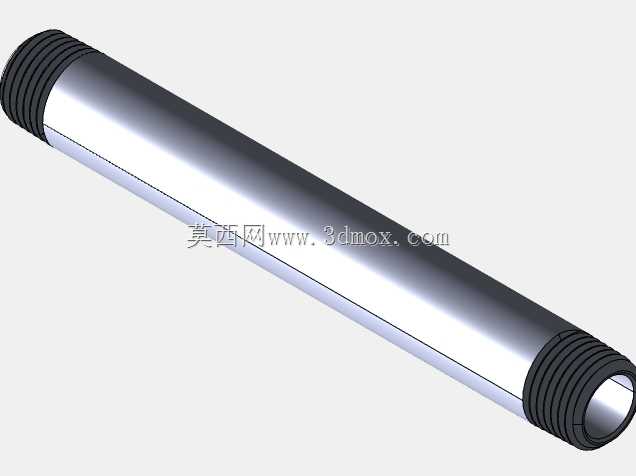

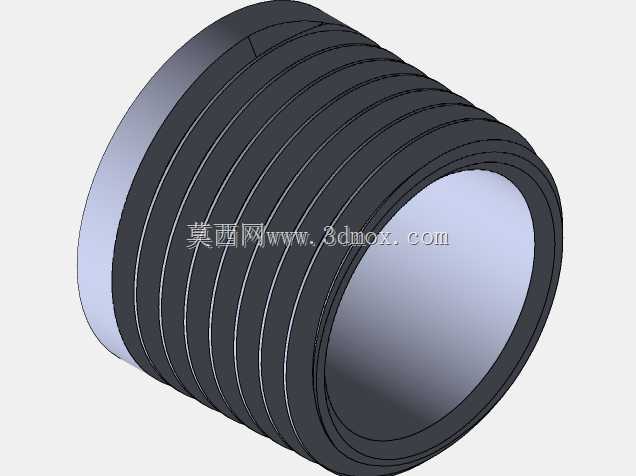

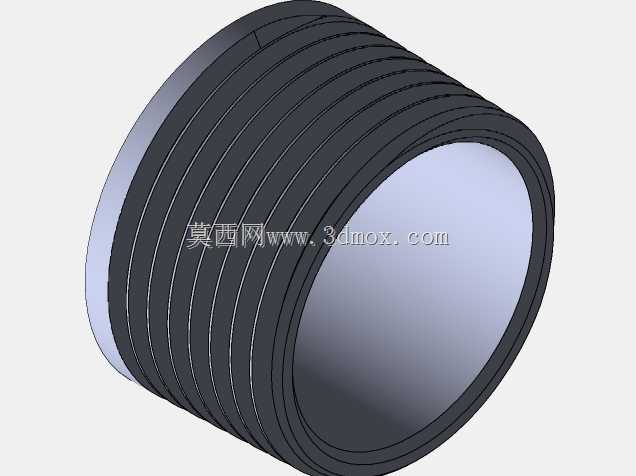

　　这套NPT螺纹管端集合覆盖了不同组合形式的连接结构，包含常规外螺纹对接端、内螺纹承接端、异径转接端、带密封台肩的专用连接端等多种结构，能够适配不同管径、不同连接需求的管路对接场景。从功能特性来看，所有管端结构均遵循NPT锥管螺纹的密封原理，依靠螺纹牙型的过盈配合实现密封，部分带台肩的结构额外预留了密封垫圈安装槽，可搭配聚四氟乙烯垫圈、O型密封圈实现更高压力等级的密封需求，适配的管路压力范围覆盖从常压到16bar的常规工业流体输送场景，可兼容水、压缩空气、液压油、弱腐蚀性化工流体等多种常见工业介质。

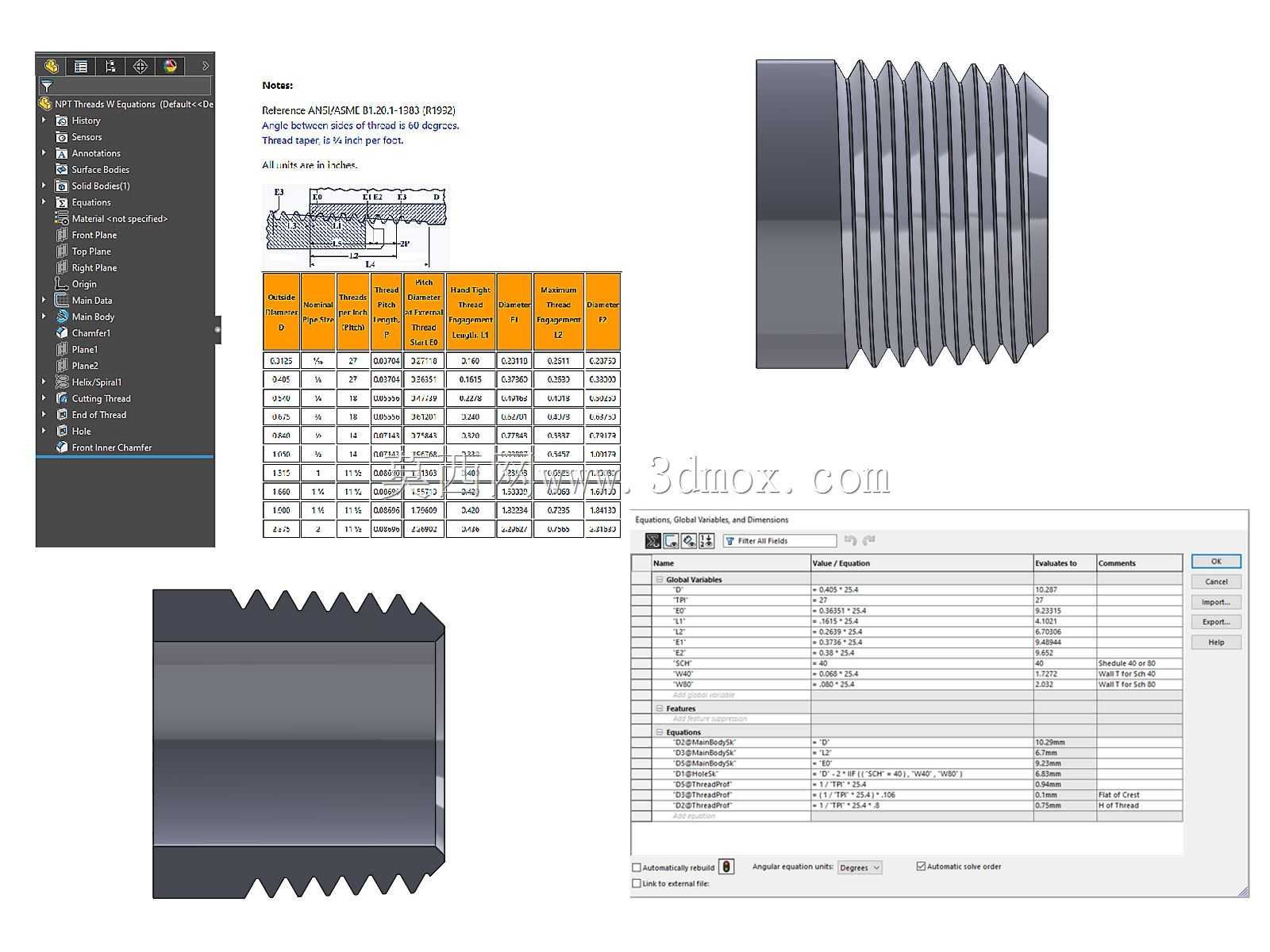

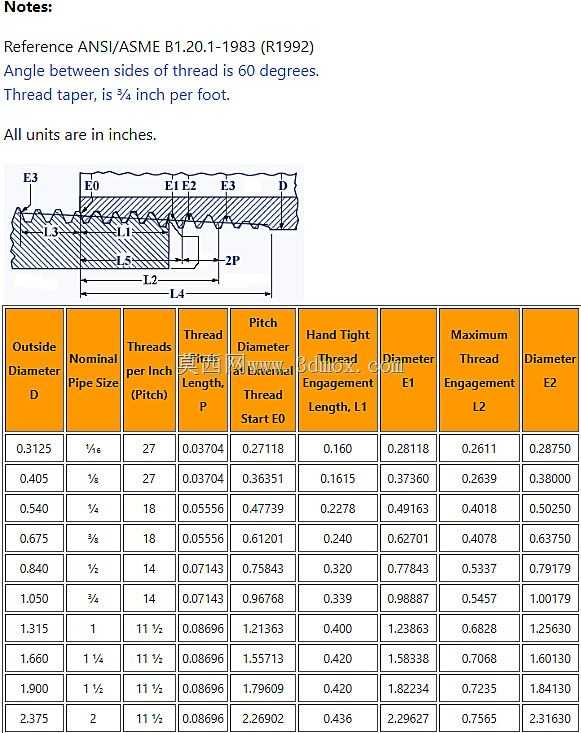

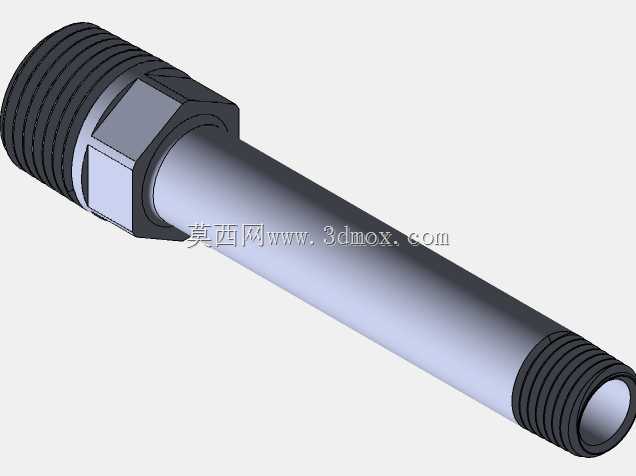

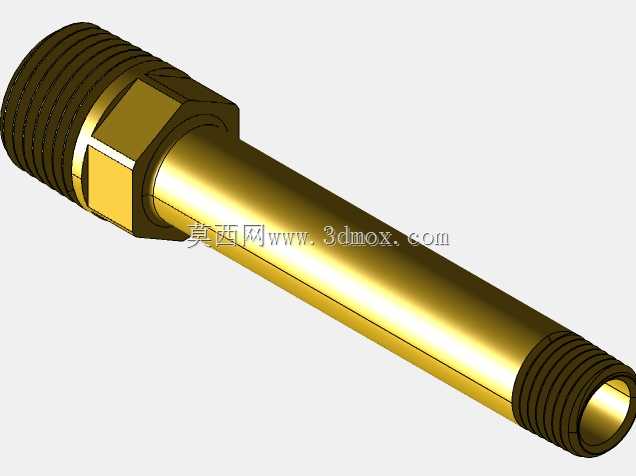

　　在设计思路上，这套管端结构首先严格遵循NPT螺纹的标准牙型参数，锥度统一采用1:16的标准锥度，牙型角保持60度，螺纹收尾处设计了合理的退刀结构，避免加工过程中出现螺纹牙型破损、收尾乱牙的问题，同时在管端的受力过渡位置做了圆弧倒角处理，降低管路拆装过程中应力集中引发的开裂风险。针对不同的连接需求，部分管端结构设计了外六角拧转位，方便现场安装时使用普通扳手完成拧紧操作，无需定制专用工装；部分用于狭小安装空间的管端则采用了外滚花的拧转结构，可直接手动完成预紧后再用工具加固，适配设备内部紧凑空间的管路排布需求。

　　从安装边界与尺寸设计来看，不同规格的管端均预留了足够的扳手操作空间，外六角结构的对边尺寸符合常规五金扳手的通用尺寸序列，无需定制特殊安装工具；管端的插入深度做了明确的尺寸限位，安装时可通过台肩结构直观判断是否拧紧到位，避免出现拧入过深导致螺纹胀裂、或是拧入深度不足导致密封失效的问题。针对异径转接的管端结构，两端的螺纹同轴度控制在0.05mm以内，避免管路对接后出现偏斜，引发管路附加应力；所有管端的流通内径均做了等通径设计，避免管路连接处出现通径缩口，减少流体经过时的压力损失，降低管路紊流引发的振动与噪音问题。

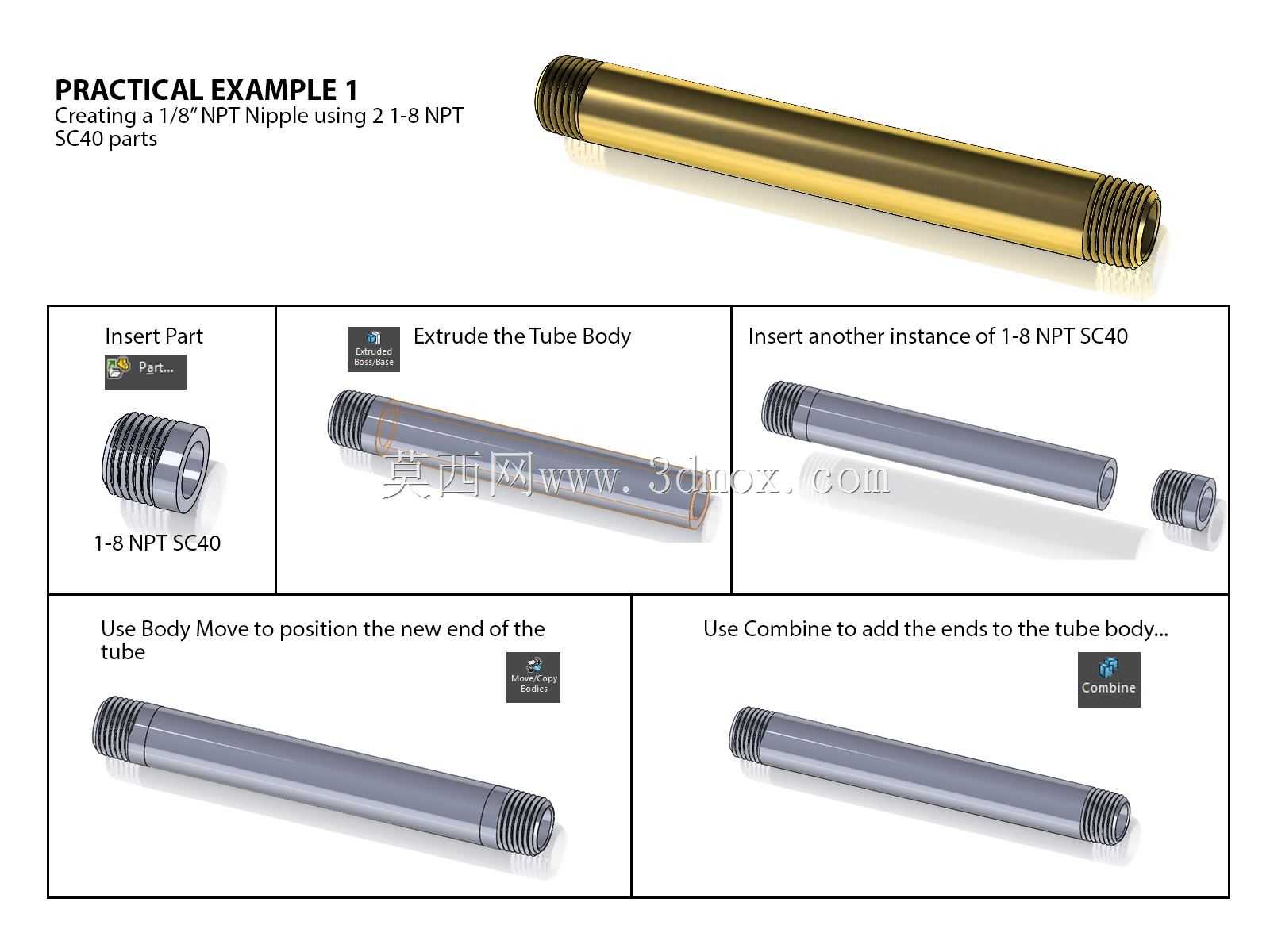

　　在实际工程应用中，这类标准化的NPT管端结构可直接用于现有管路的破损替换，也可根据设备的管路排布需求自由组合，快速搭建出不同走向、不同管径的管路连接结构，无需单独设计定制非标连接件，能够大幅缩短设备管路系统的设计与安装周期。针对需要频繁拆装的管路维护场景，这套管端结构的螺纹配合长度做了优化，既保证足够的密封啮合牙数，又避免螺纹配合过长导致拆装费力、螺纹磨损加快的问题，经过多次反复拆装后依然能够保持稳定的密封性能，适配需要定期维护清理的流体管路场景。

　　从加工适配性来看，这套管端的结构设计充分考虑了常规机械加工的工艺可行性，所有外轮廓均无特殊复杂曲面，普通数控车床即可完成全部加工工序，螺纹部分可采用标准NPT螺纹车刀一次加工成型，无需后续特殊打磨处理，适合批量加工生产，能够有效降低零件的加工成本。针对不同的使用材质需求，这套结构可直接适配304不锈钢、黄铜、碳钢、工程塑料等多种常见管路零件材质，设计时预留了合理的壁厚余量，即使采用强度稍低的工程塑料加工，也能满足常规压力等级的使用需求，不会出现管壁受压破裂的问题。
