公制横向法兰连接紧固螺母结构

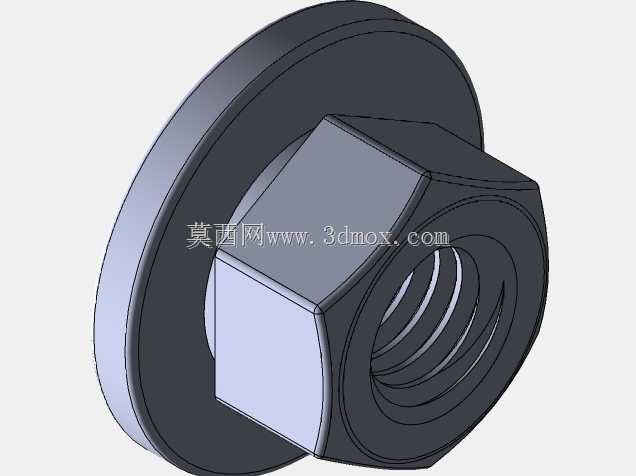

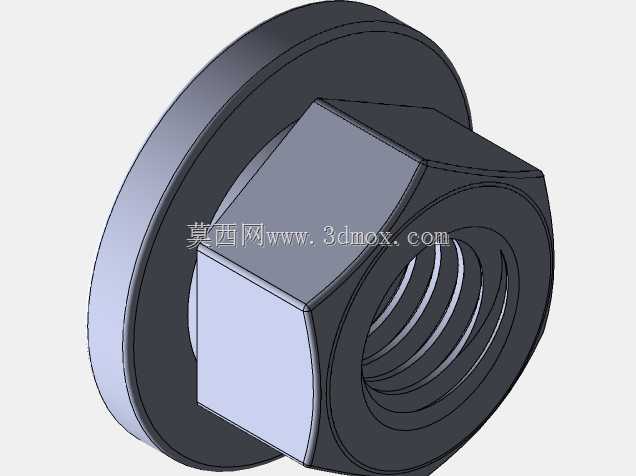

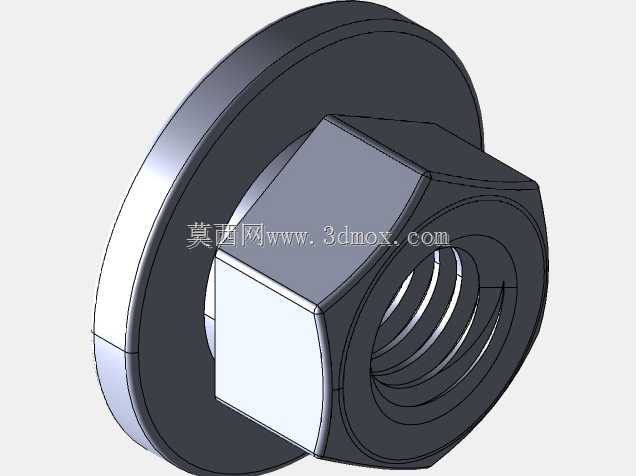

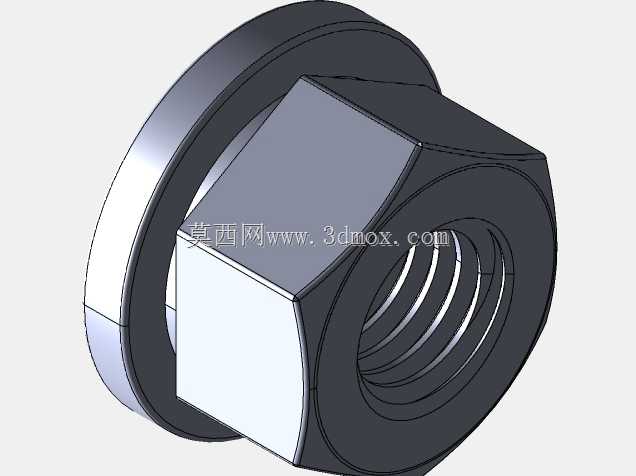

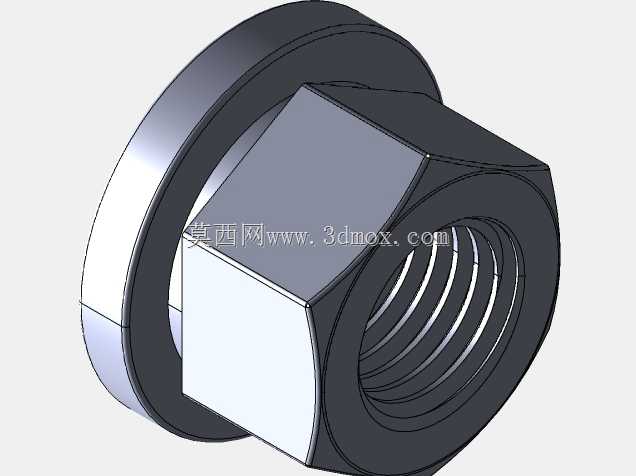

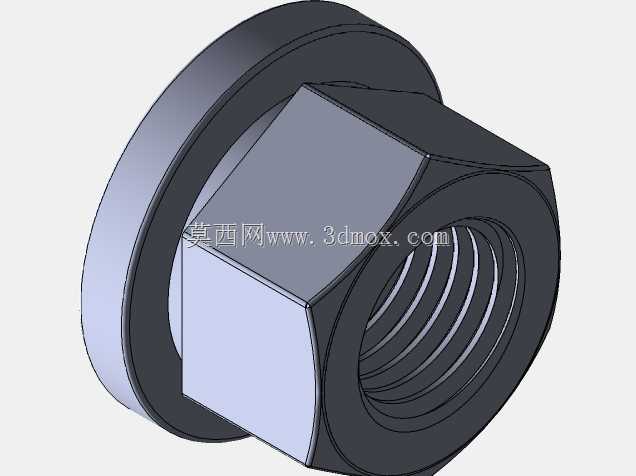

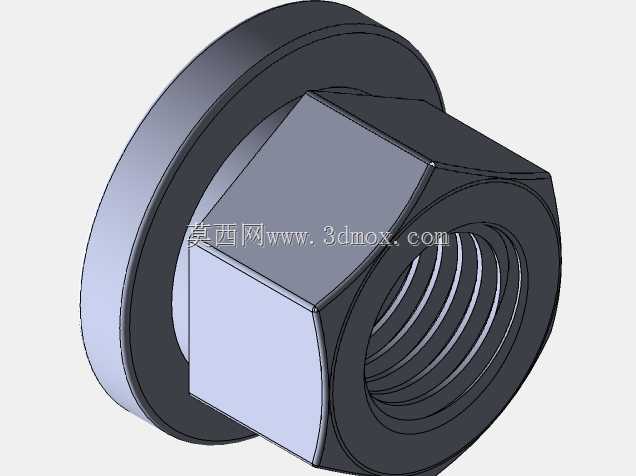

　　在各类机电设备装配、液压管路布设、钢结构框架拼接的现场作业场景里，法兰螺母的使用频率远高于普通六角螺母，核心原因在于其自带的一体式法兰盘结构，能够在不额外加装平垫圈的前提下，大幅增大螺母与被连接件表面的接触承压面积，避免拧紧过程中应力集中划伤工件表面，同时也能在受振动载荷的工况下降低螺母松动的概率。这款公制规格的法兰螺母，设计阶段优先考虑了横向排布安装场景的适配性，针对设备侧装、管路横向对接时普通螺母容易因受力不均出现偏载滑牙的问题做了结构优化。从实际安装边界来看，法兰盘的外径尺寸比同规格普通六角螺母的对边尺寸大出近三分之一，对应的安装沉孔或者避让空间需要提前在三维布局阶段预留足够余量，避免装配时法兰盘与相邻的结构件、

　　管路接头发生干涉。螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，适配市面上绝大多数同规格的公制外螺纹紧固件，不需要额外定制配套螺栓，现场装配时的备件通用性更强。法兰盘与螺母本体的衔接位置做了圆弧过渡处理，没有尖锐的应力集中棱角，既能够降低热处理过程中出现开裂的风险，也能避免装配时划伤操作人员的手部。在功能特性层面，这款法兰螺母的法兰盘下端面做了细密的防滑齿纹设计，当拧紧力矩达到额定值时，齿纹会轻微嵌入被连接件的表面，在设备持续运行产生振动的工况下，能够提供额外的防松阻力，不需要额外搭配防松垫圈或者螺纹胶，就能满足多数中低振动工况的紧固需求。设计过程中没有采用额外的分体垫圈结构，而是将承压法兰与螺母本体做成一体式结构，

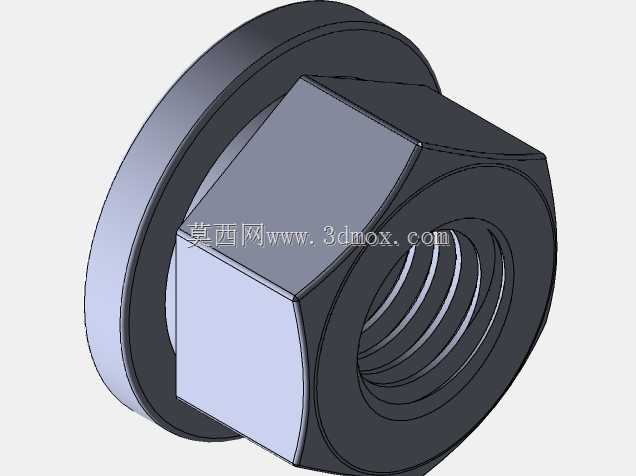

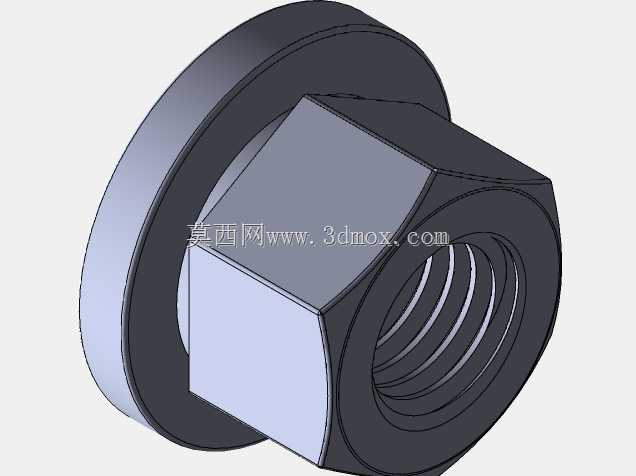

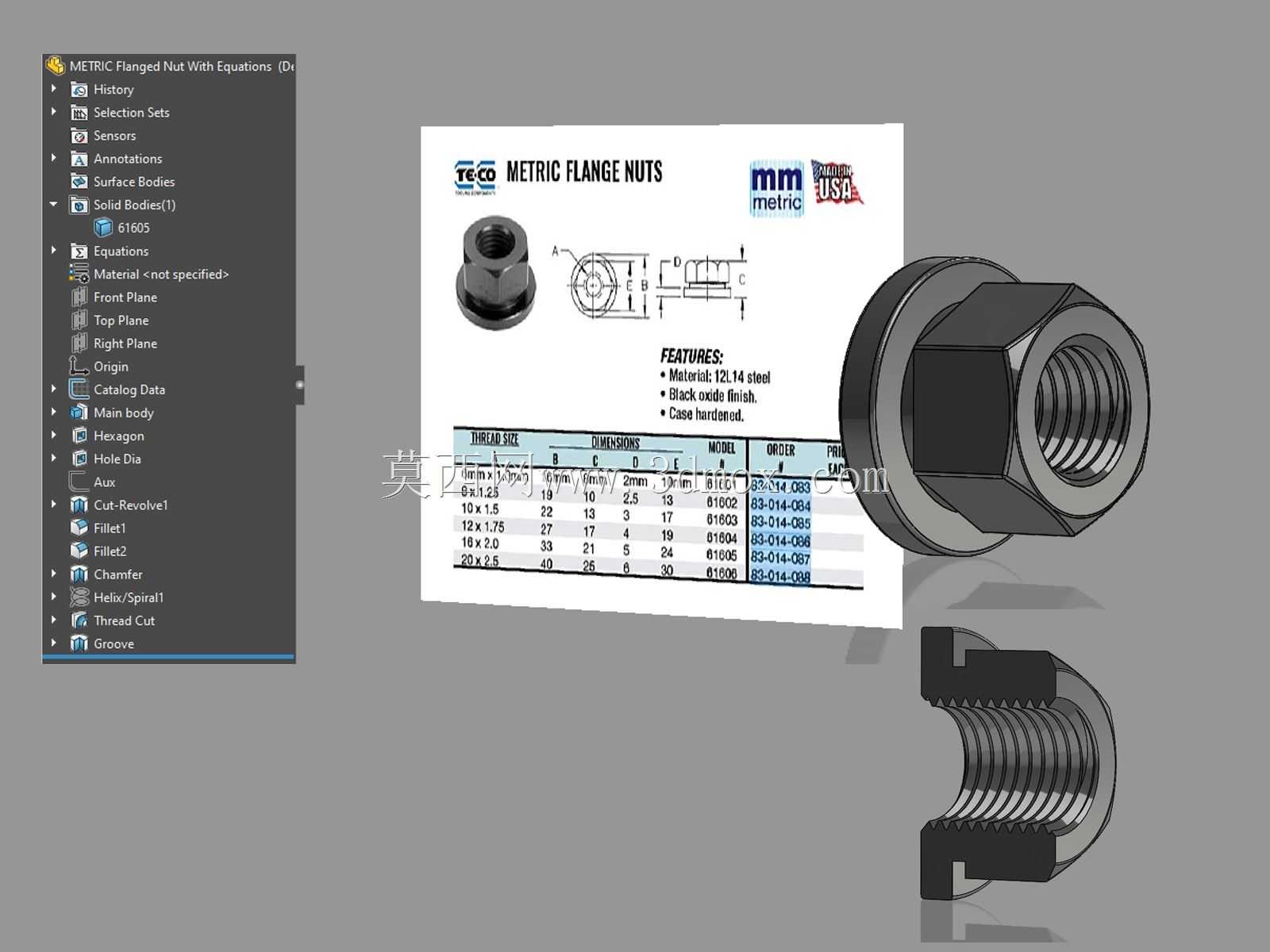

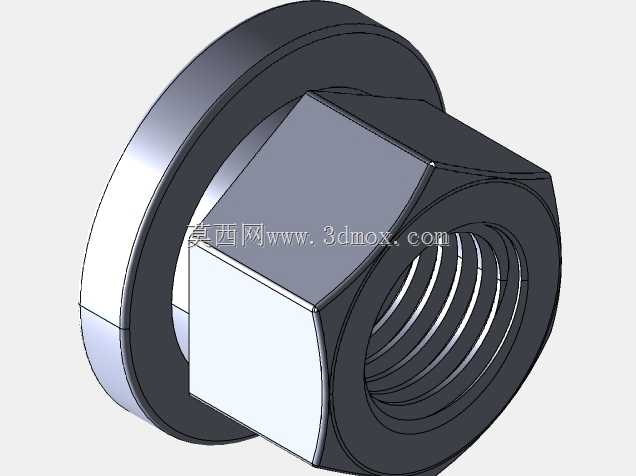

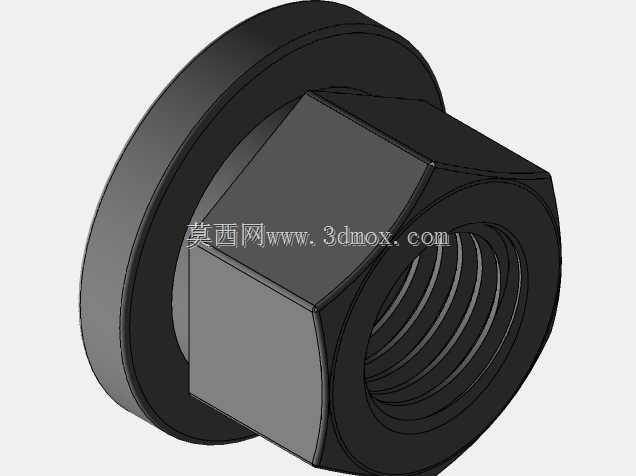

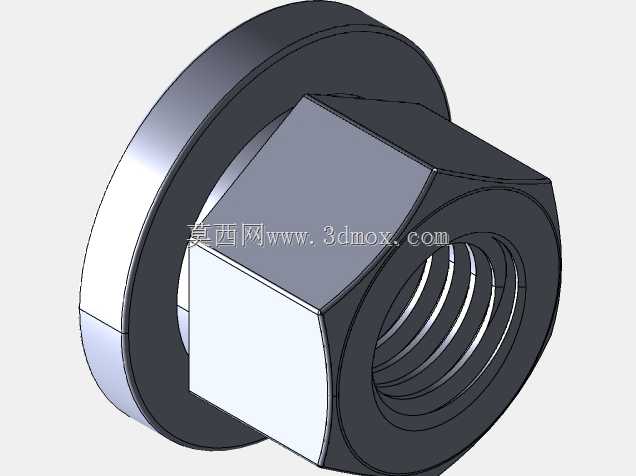

　　减少了装配环节的零件数量，现场作业时不需要额外清点垫圈配件，也不会出现垫圈漏装、错装的问题，能够有效提升装配线的作业效率。从选型适配的角度来说，这类法兰螺母适合用在机箱框架侧装固定、液压阀块横向对接、输送设备侧护板安装这类安装面平整度较好，但受横向振动载荷的场景，不适合用在安装面存在明显倾斜、或者需要频繁拆卸调整的位置——因为法兰盘的大接触面积虽然提升了紧固稳定性，但频繁拆卸时会反复摩擦工件表面，容易对涂装面或者精加工面造成磨损。建模过程中对螺纹收尾、法兰盘厚度、六角头对边尺寸的公差都做了符合通用紧固件标准的预留，导出的三维模型可以直接用于装配干涉检查、安装工位的工具空间校核，不需要二次调整结构尺寸。在管路装配场景下使用时，

　　法兰螺母的大接触面能够均匀分散管路接头处的压紧力，避免局部压力过大导致的密封垫片变形失效，相比普通螺母加平垫圈的组合，一体式结构的同轴度更好，拧紧时不会出现垫圈偏位导致的密封面受力不均问题。针对自动化装配场景，这款螺母的六角头尺寸符合标准紧固件的抓取尺寸要求，法兰盘的台阶结构可以作为振动盘上料时的定位基准，能够适配常规的自动送料拧紧设备，不需要定制特殊的送料轨道或者抓取吸嘴。需要注意的是，这类带防滑齿的法兰螺母不适合用在阳极氧化、喷涂等对表面外观要求较高的工件连接上，齿纹压入表面后会留下不可逆的压痕，对外观质量有要求的场景可以选用下端面无齿纹的光面法兰螺母版本，不过对应的防松性能会有所下降，需要搭配其他防松结构使用。
