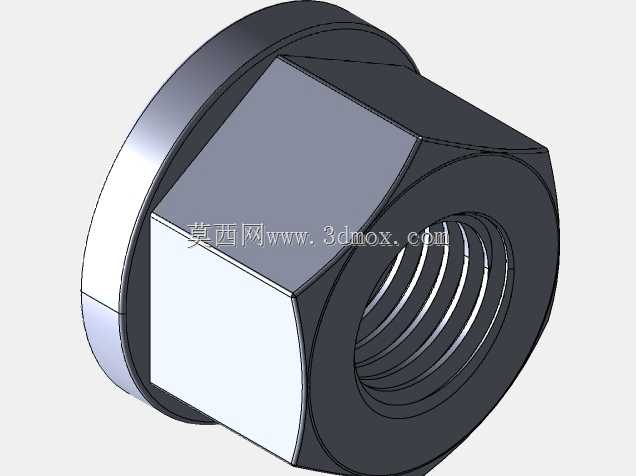

英制粗牙法兰螺母系列机械结构设计

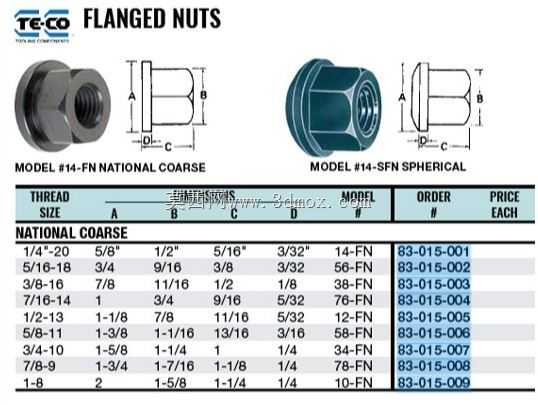

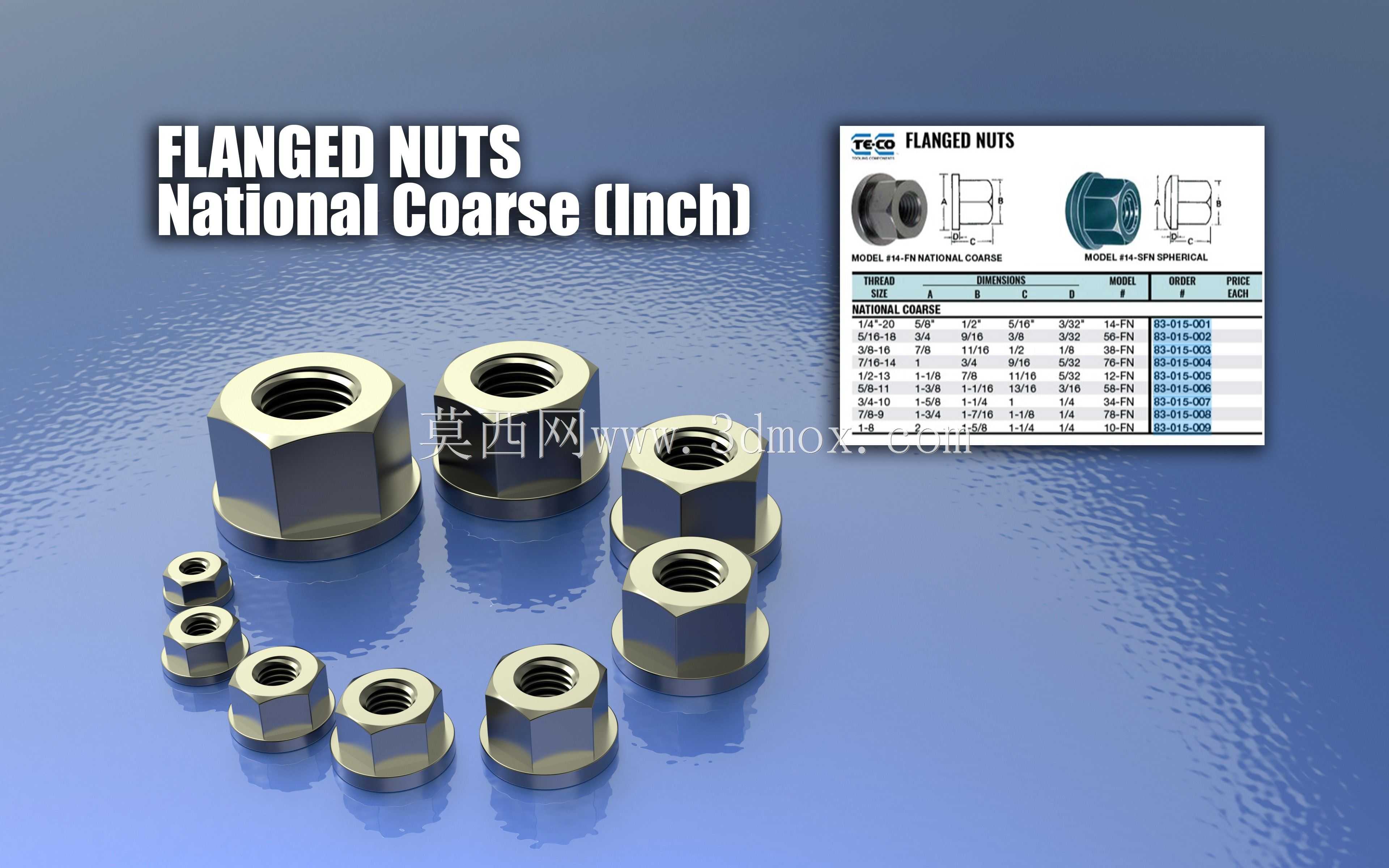

　　在各类机械装配场景中，法兰螺母是应用极为广泛的紧固连接件，区别于普通六角螺母，其自带的法兰盘结构可在锁紧时增大与被连接件的接触面积，分散锁紧压力，避免薄型板材、软质基材表面被压溃，同时自带的防松防滑特性，可在一定振动工况下降低螺母松脱概率，无需额外加装平垫圈即可完成装配，能有效减少装配环节的零件数量，提升产线装配效率。这套英制粗牙法兰螺母的设计，最初适配的是北美市场进口设备的维修替换场景，原始数据来自专业紧固件厂商的产品目录，原始标注单位为英寸，考虑到国内机械设计领域普遍采用毫米作为工程单位，建模过程中已完成单位体系的转换，所有尺寸均按照公制工程习惯做了圆整处理，可直接插入公制设计的装配体中使用，无需额外做单位换算调整。

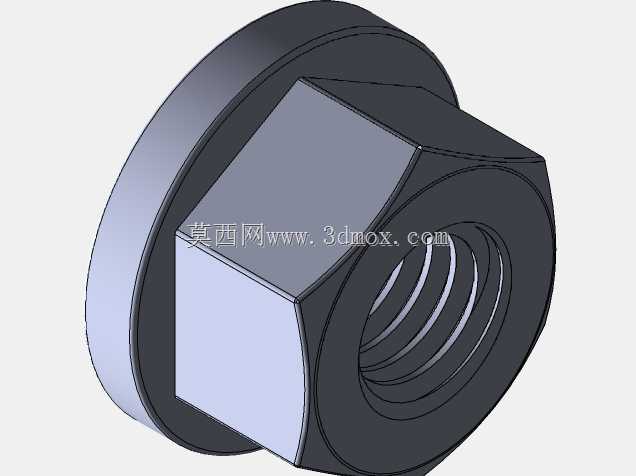

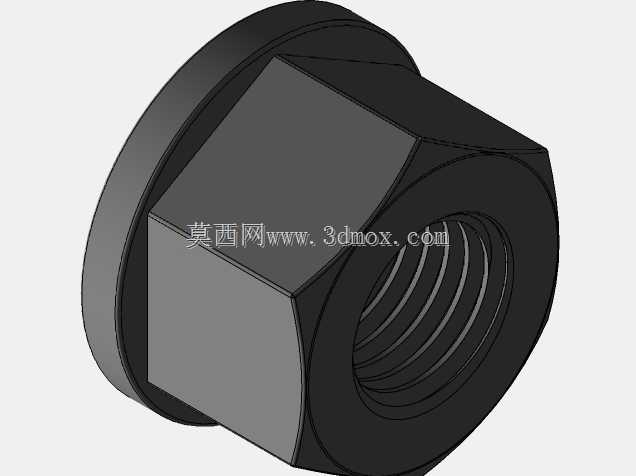

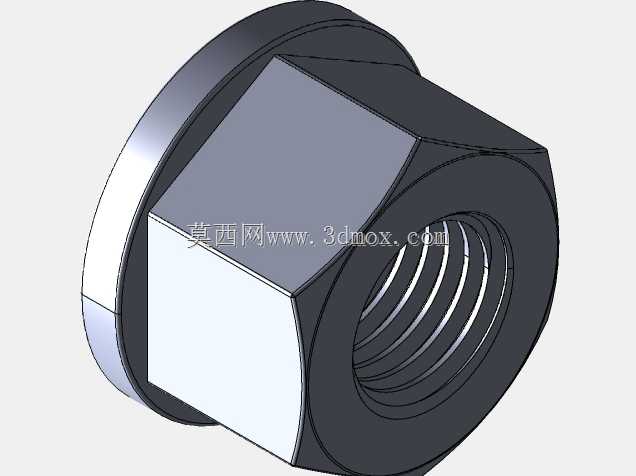

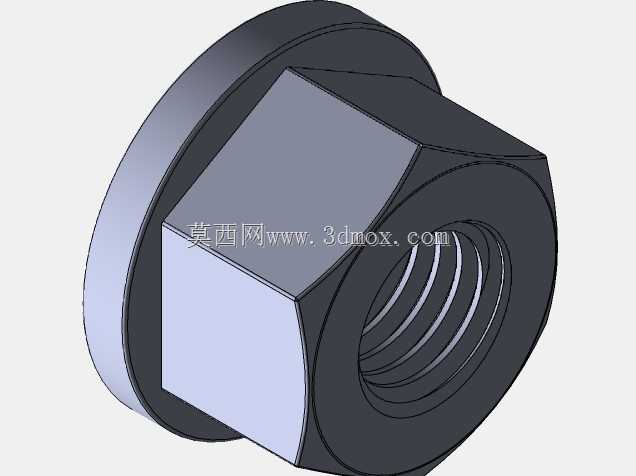

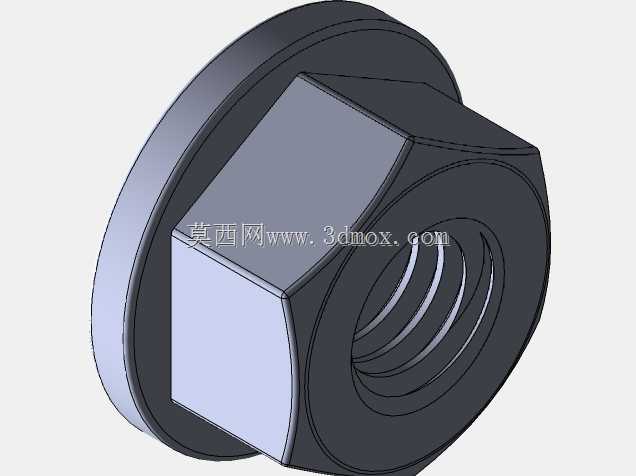

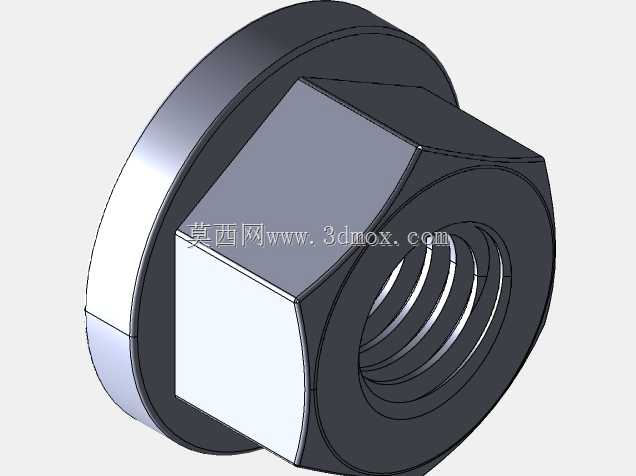

　　从结构设计逻辑来看，法兰螺母的六角部分遵循标准紧固件的对边尺寸规范，可适配对应规格的标准扳手、套筒工具，无需定制专用工装即可完成锁紧操作；法兰盘的厚度与外径根据螺纹规格做了匹配设计，小规格螺母的法兰盘外径略大于六角对边尺寸，大规格螺母的法兰盘外径则根据承压需求做了针对性加大，确保在额定锁紧力矩下，法兰面的压应力处于被连接件的许用承压范围内。螺纹部分采用英制粗牙螺纹牙型，牙型角符合统一螺纹标准，粗牙螺距的设计使得螺母的拧入速度更快，适合频繁拆装的检修场景，同时粗牙螺纹的牙根强度更高，在承受轴向拉力时不易出现滑牙失效，适配铸钢、铸铁、铝合金等多种基材的内螺纹孔。在实际设备应用中，这类法兰螺母常见于工程机械的结构件连接、

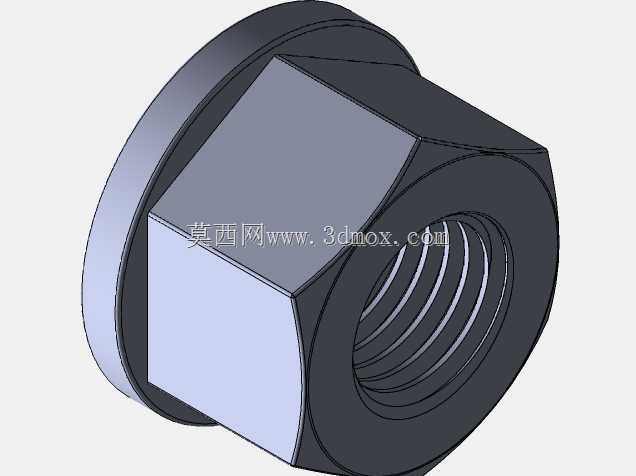

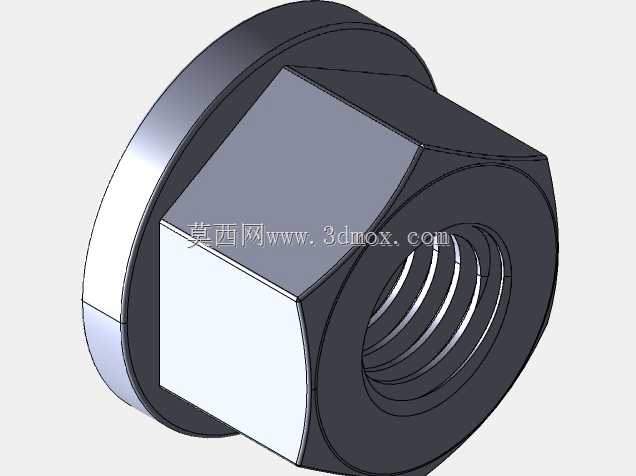

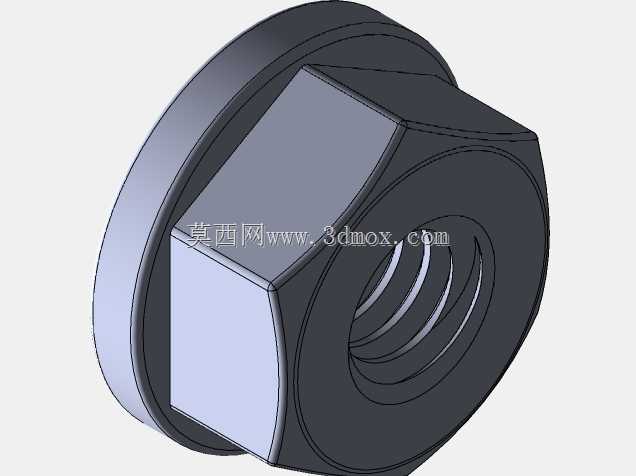

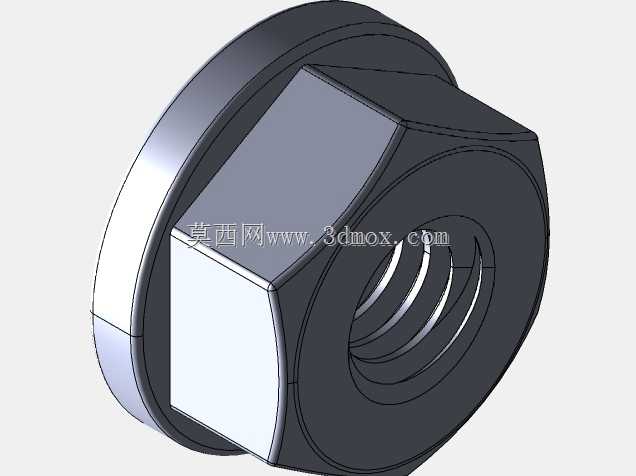

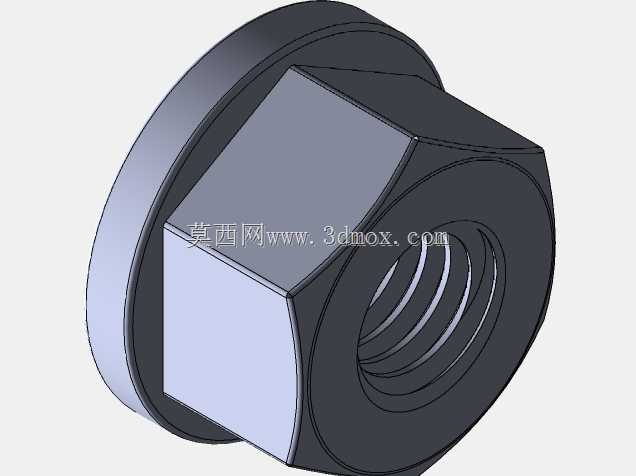

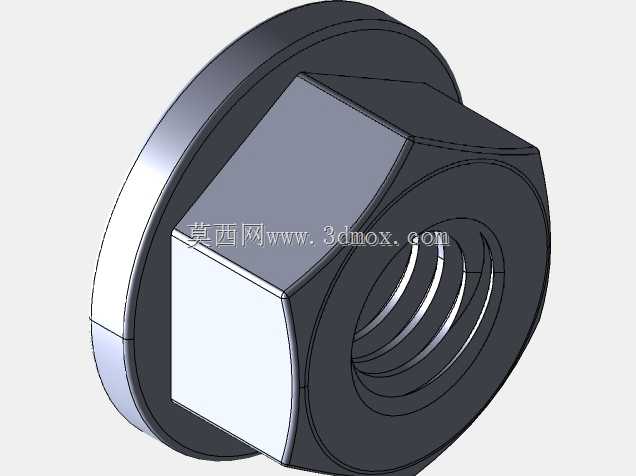

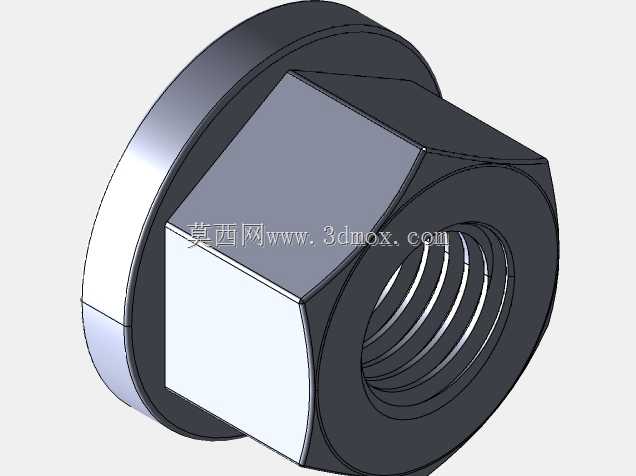

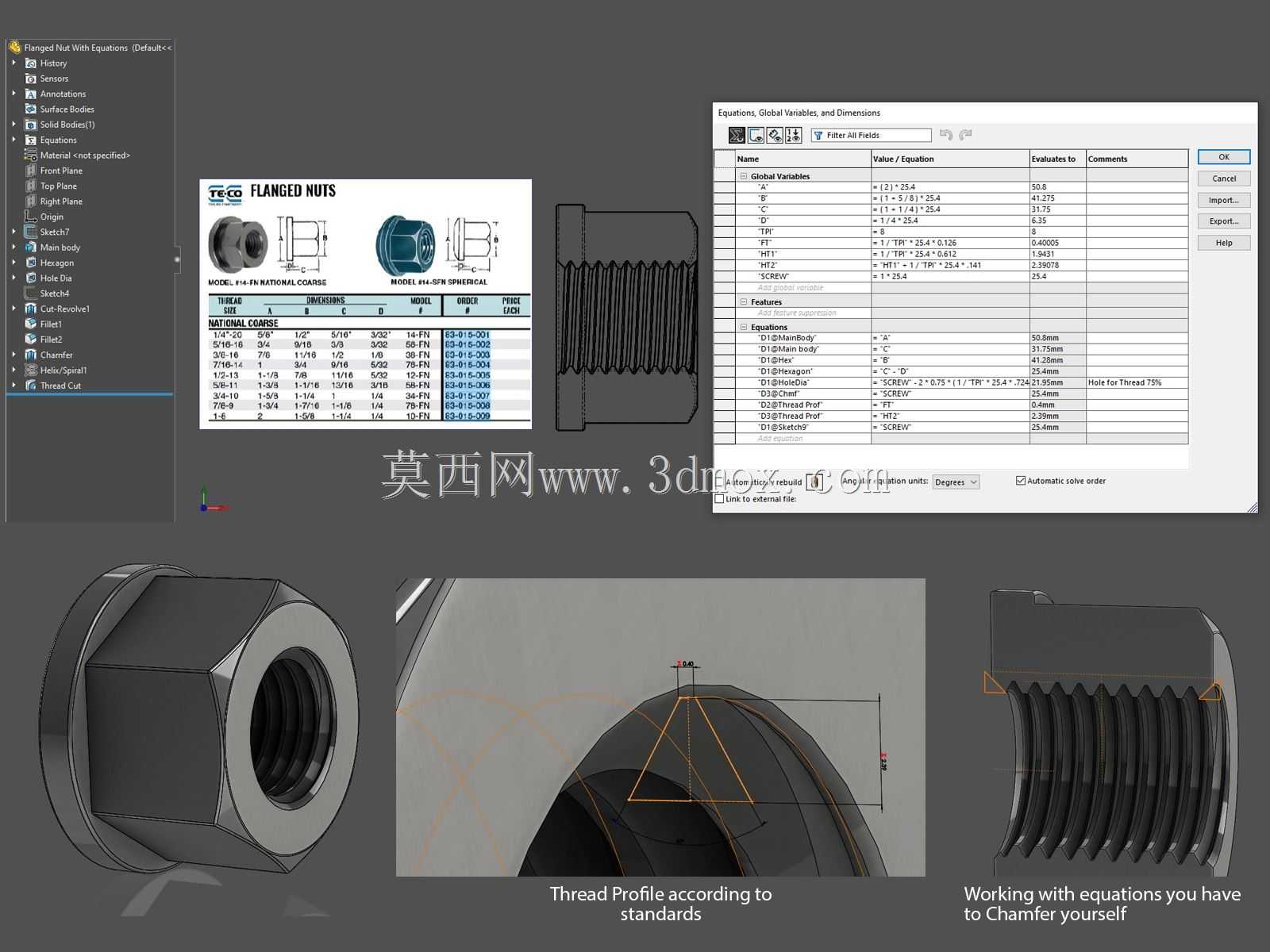

　　自动化生产线的机架装配、输送设备的型材拼接、农用机械的覆盖件紧固等场景，尤其是在存在持续振动的工况下，法兰面与被连接件之间的摩擦力可有效抵消部分振动带来的螺纹副回转趋势，相比普通螺母加平垫圈的组合，其防松表现更稳定，同时装配时无需额外对齐垫圈，可有效降低人工装配的失误率。建模过程中，对螺母的所有棱角都做了符合紧固件生产工艺的倒角处理，螺纹起始端做了导入锥角，方便拧入时的对中，避免出现错牙、刮伤内螺纹的情况；法兰面与六角部分的衔接处做了圆角过渡，避免冷镦成型过程中出现应力集中导致的开裂问题，完全符合实际量产零件的工艺特征。从安装边界来看，不同规格的螺母对应的法兰盘外径、六角对边尺寸、整体高度都做了参数化匹配，

　　设计选型时可根据被连接件的螺栓孔直径、安装空间的扳手操作余量选择对应规格，所有规格的螺母轴向锁紧行程均符合对应螺纹的标准旋合长度要求，可保证足够的螺纹啮合扣数，满足额定载荷下的连接强度要求。需要注意的是，虽然模型已完成公制单位转换，但螺纹牙型仍遵循英制粗牙标准，适配对应规格的英制螺栓、螺柱，不可与公制螺纹混用，避免出现牙型不匹配导致的螺纹损坏、连接强度不足等问题；在有强防松需求的工况下，还可配合螺纹胶、防松垫圈使用，进一步提升连接可靠性。
