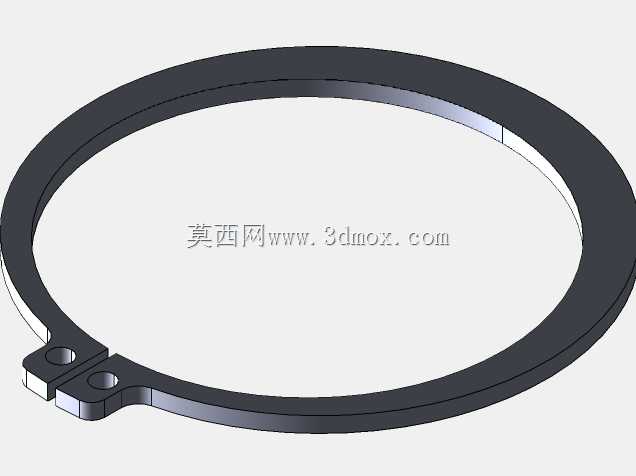

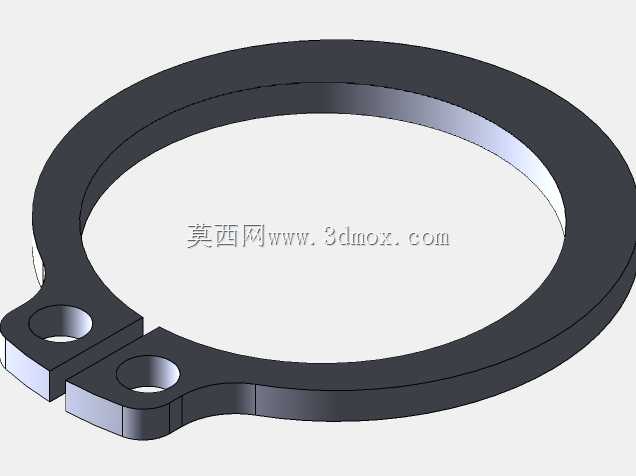

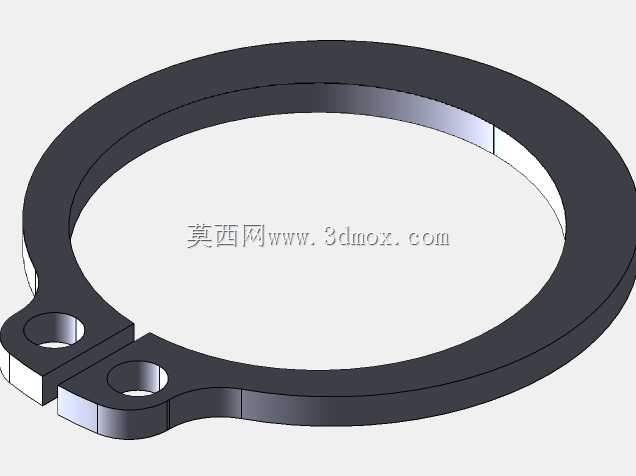

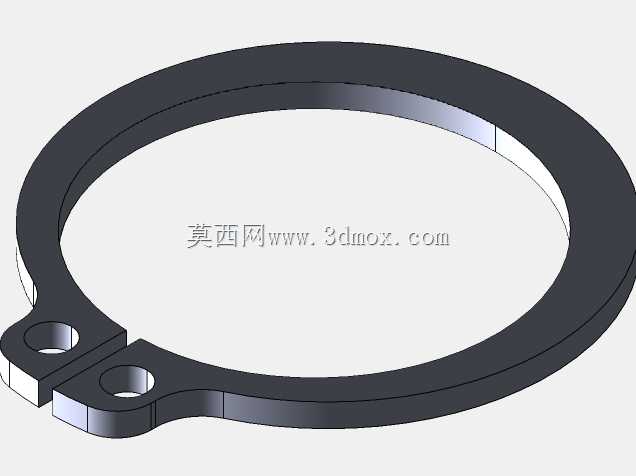

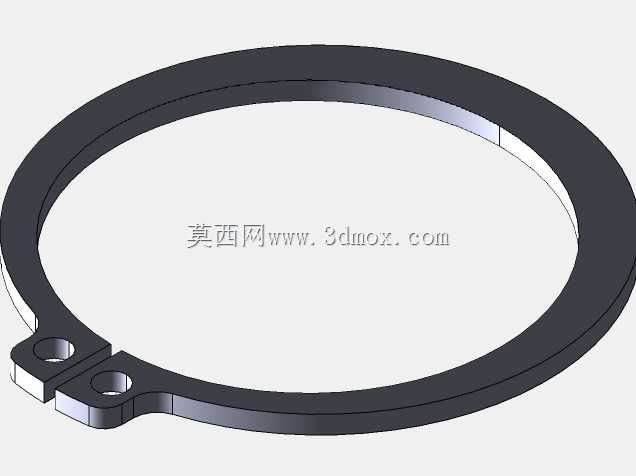

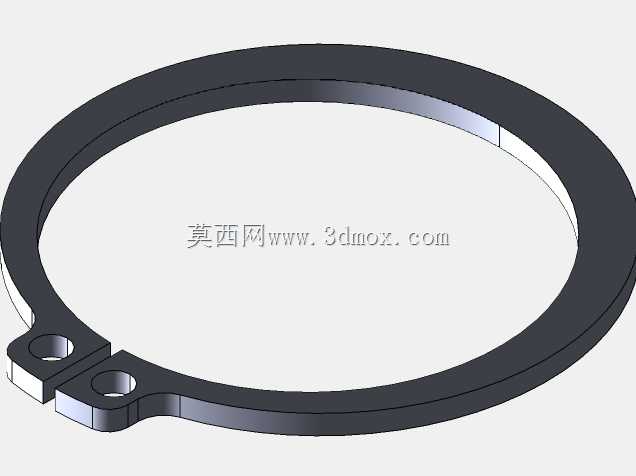

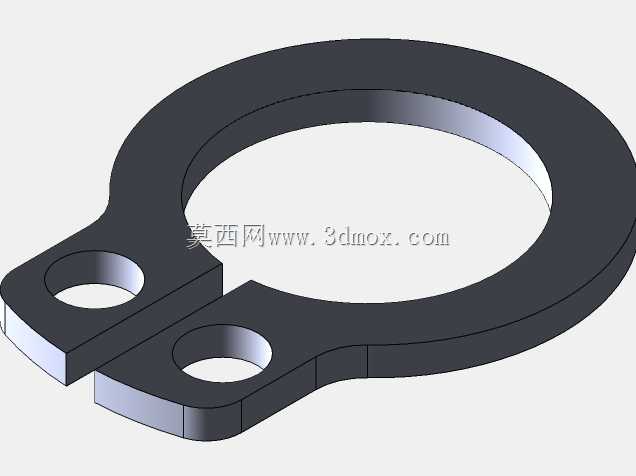

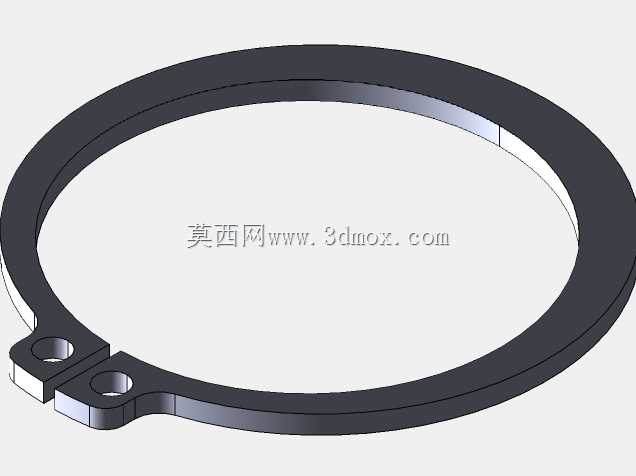

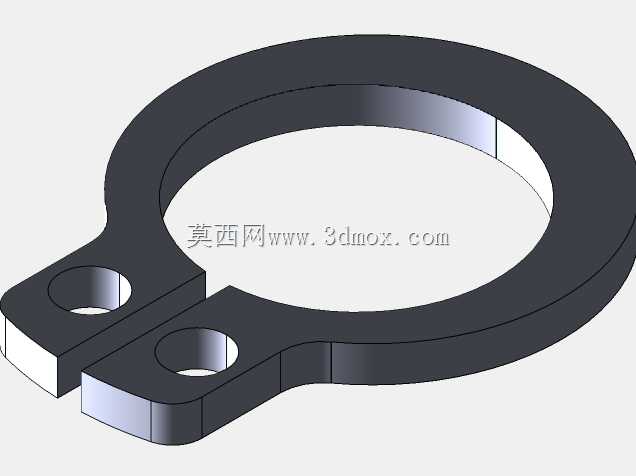

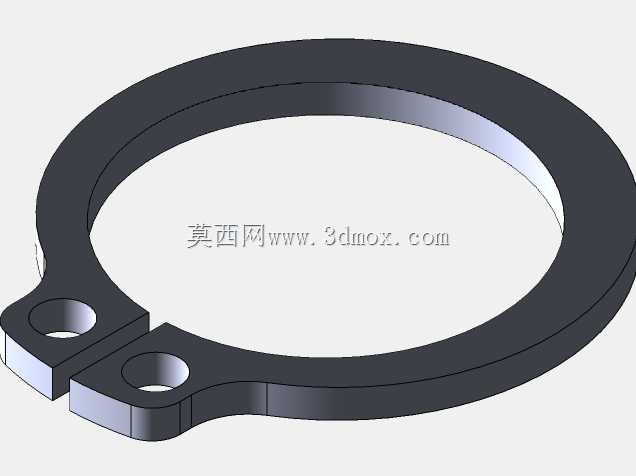

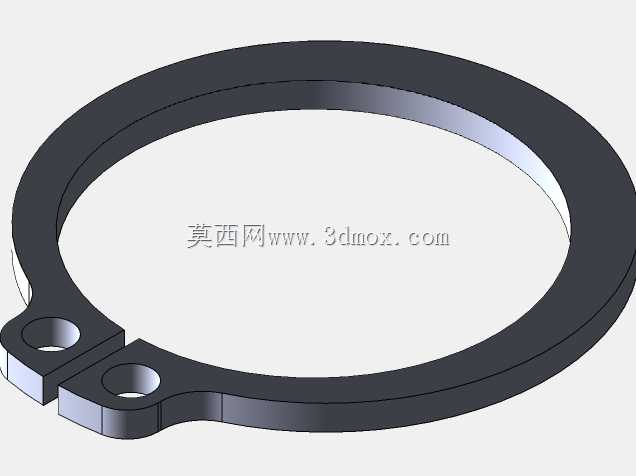

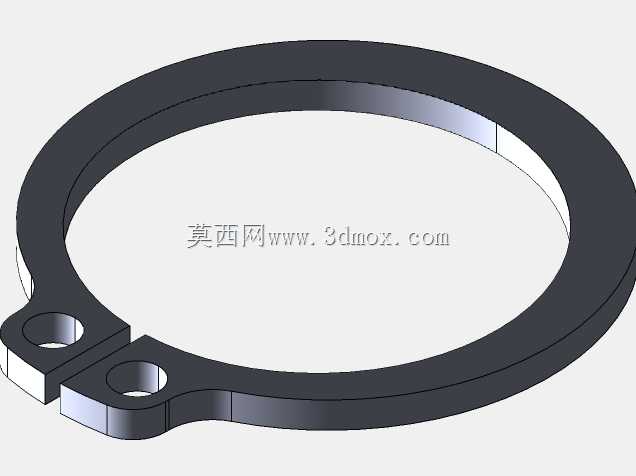

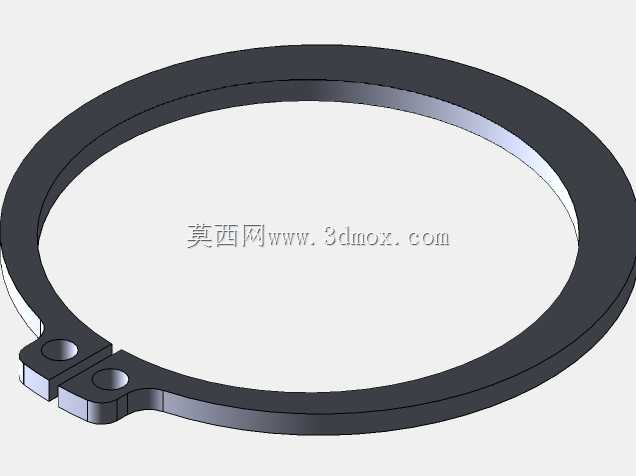

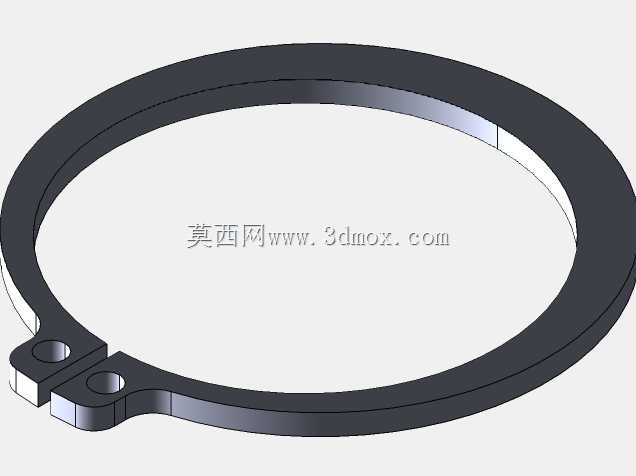

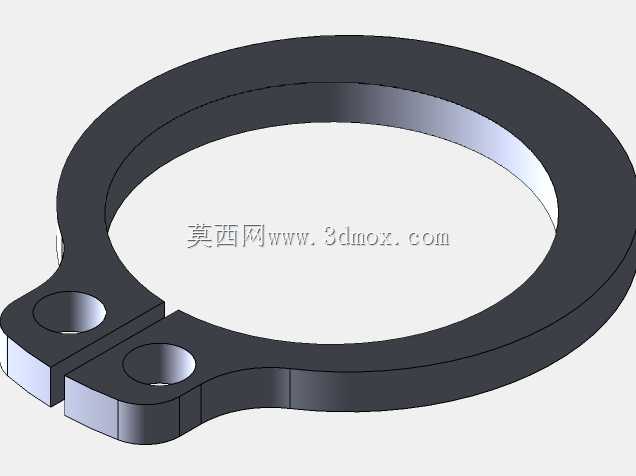

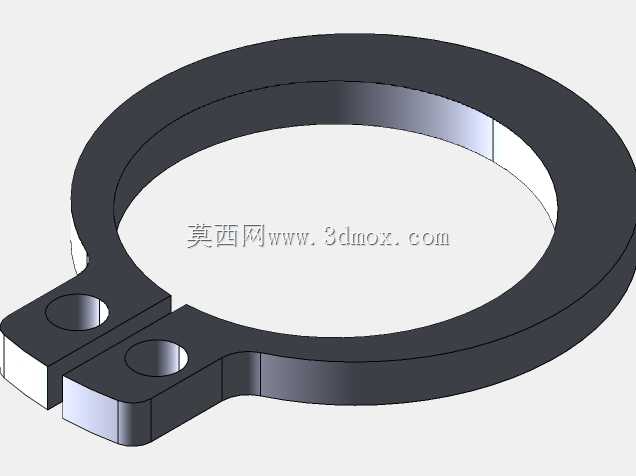

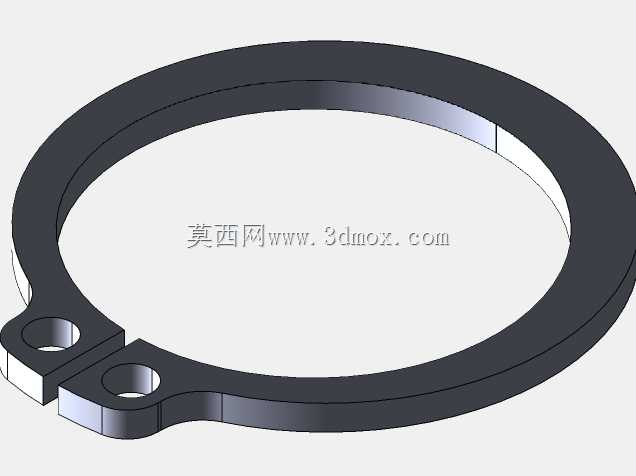

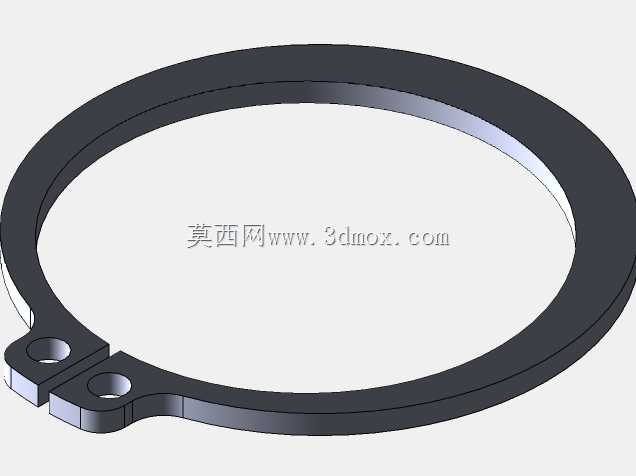

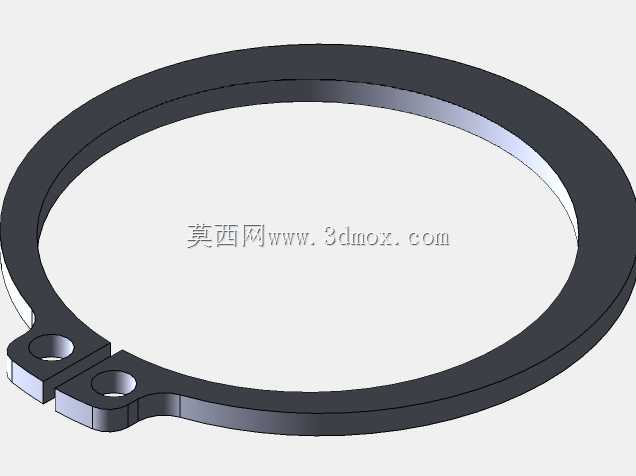

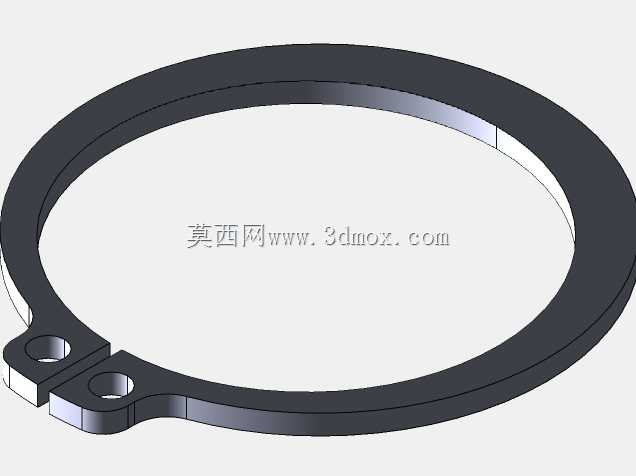

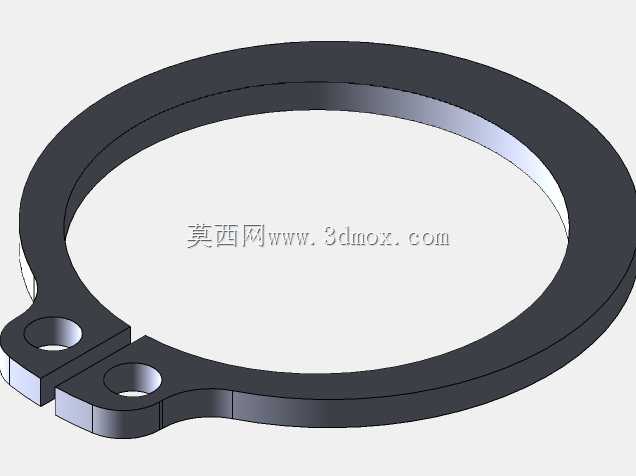

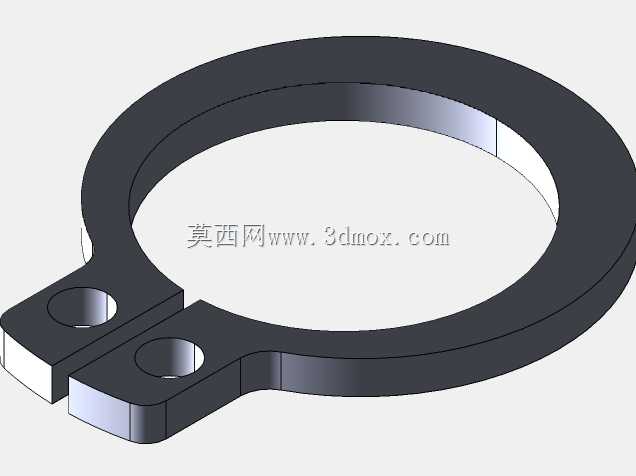

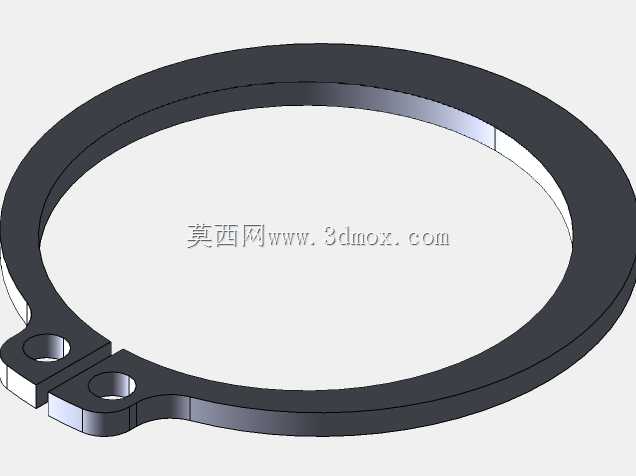

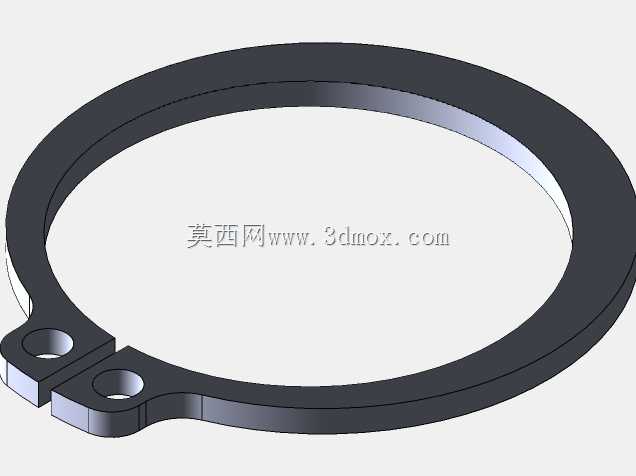

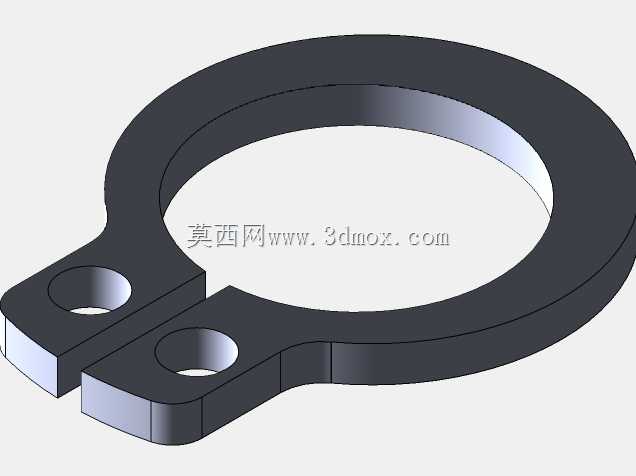

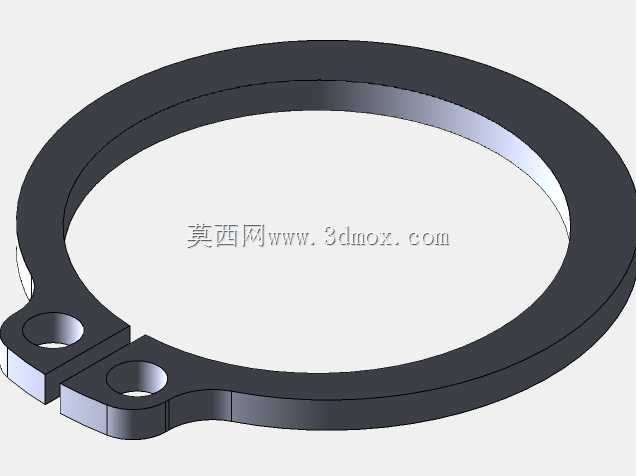

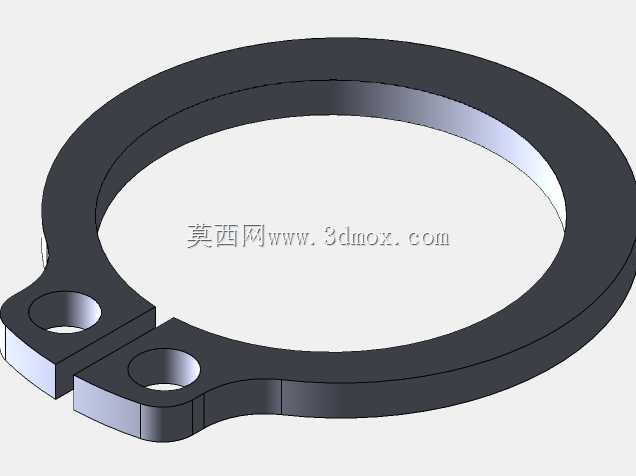

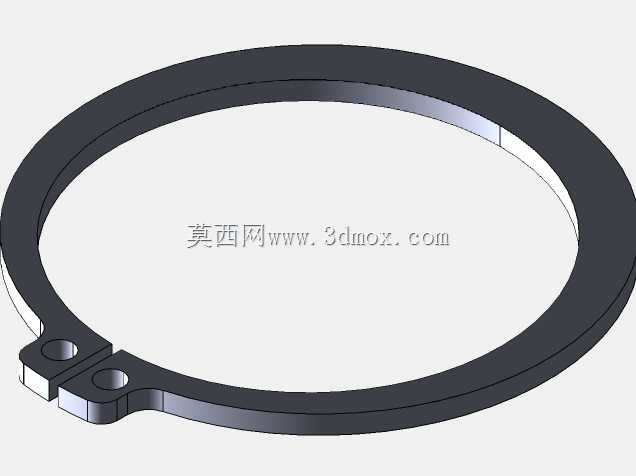

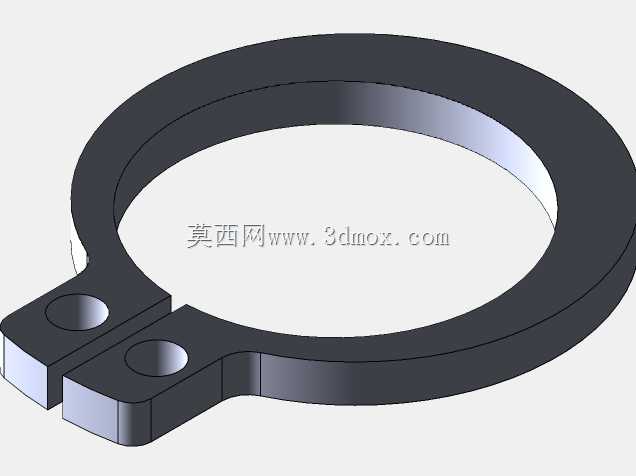

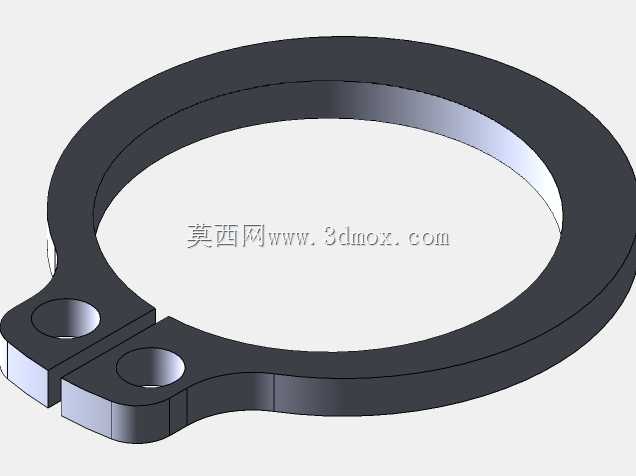

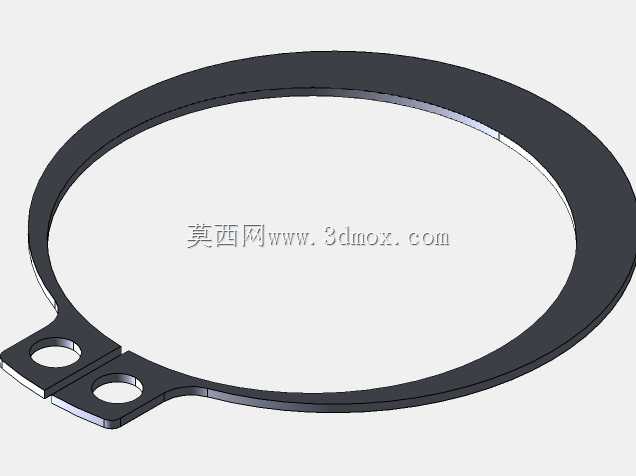

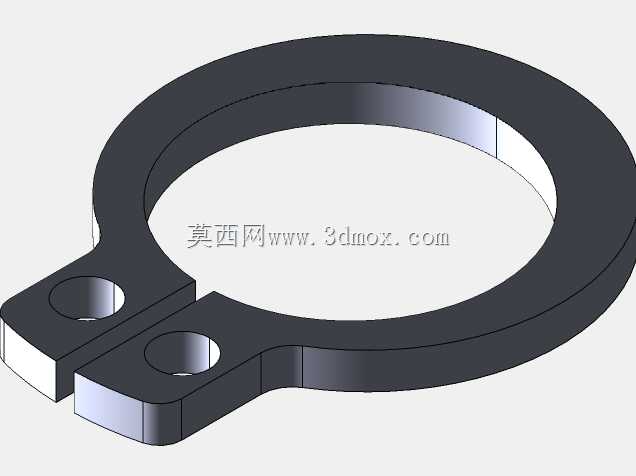

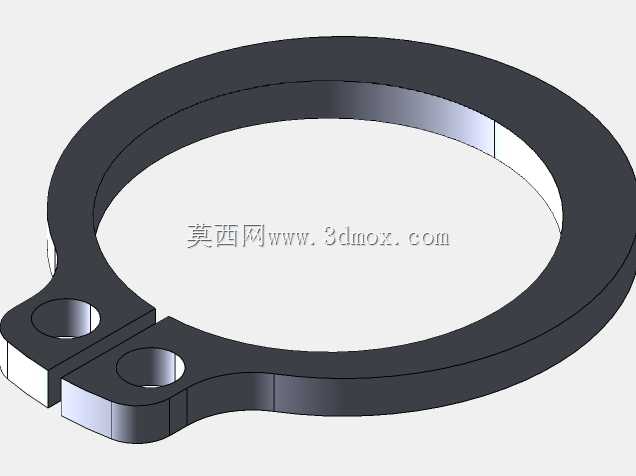

在工业装配场景中,外部扣环是应用极为广泛的轴向限位类紧固件,这类零件常被用于轴类组件的端部定位,承担着限制轴承、齿轮、衬套等回转零件轴向窜动的作用,在工程机械、输送设备、通用机床、家电传动结构中都能见到这类零件的身影。不同于普通的冲压卡扣,符合UN标准的外部扣环在槽位适配、载荷承受能力上有统一的规范要求,能适配不同工况下的轴端固定需求,避免出现装配后松脱、定位偏移的问题。
从实际使用场景来看,这类外部扣环多安装于开有对应环形卡槽的轴件上,装配时通过卡簧钳将扣环开口撑大,套入轴上的对应卡槽位置后松开,扣环依靠自身弹性回缩卡入槽内,其外露的环形边缘即可抵住安装在轴上的零件端面,实现轴向位置的固定。相比轴端挡圈、圆螺母锁紧等固定方式,外部扣环占用的轴向空间更小,装配工序更简便,适合在紧凑的传动结构中使用,能有效缩减设备整体的装配尺寸,在轻量化设计的传动组件中应用占比很高。

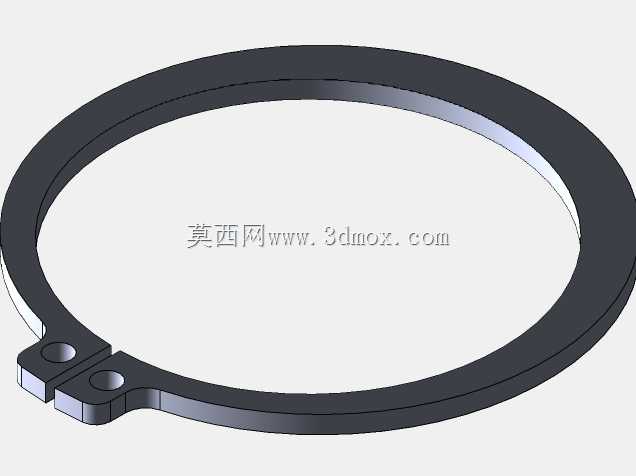

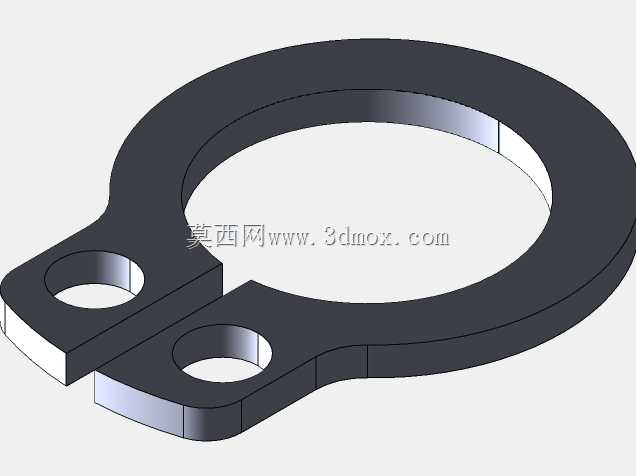

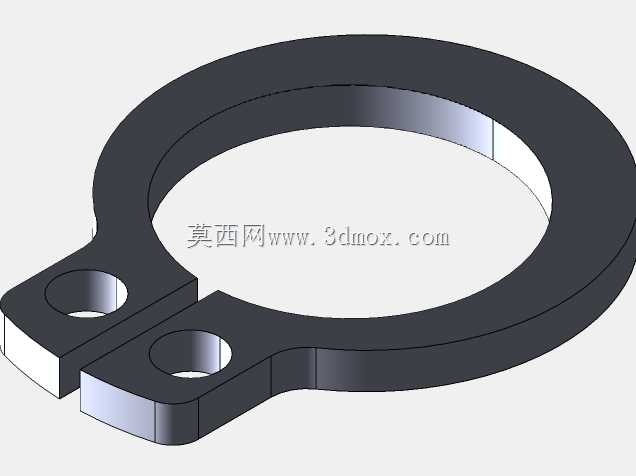

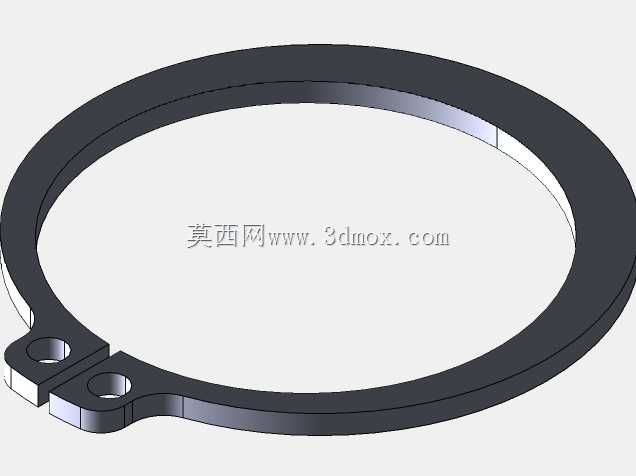

在设计这款扣环的过程中,首先要遵循UN标准中规定的各规格扣环的基本尺寸参数,包括扣环的自由状态外径、厚度、开口宽度、耳部尺寸,以及适配的轴径、卡槽深度与宽度参数,确保扣环卡入卡槽后,外露的挡边高度能够满足限位要求,不会因为挡边高度不足导致被限位零件滑脱。需要注意的是,扣环上带有安装孔的悬挑区域,在标准中并未给出强制的精确尺寸要求,这部分结构主要是为了适配卡簧钳的操作需求,设计时只要保证安装孔的中心距、孔径能够匹配常规卡簧钳的钳头尺寸,同时悬挑部分的强度能够承受装配时的撑开力,不会出现装配过程中断裂、永久变形即可,不需要过度追求这部分尺寸的高精度,避免增加不必要的加工成本。
从尺寸边界来看,扣环的厚度需要和轴上卡槽的宽度保持合理的配合公差,厚度过大会导致扣环无法完全卡入卡槽,出现轴向窜动的间隙;厚度过小则会导致扣环在卡槽内存在晃动,长期受轴向冲击载荷时容易出现脱落。扣环的自由状态内径要略小于适配轴的卡槽底径,保证装配后扣环有足够的抱紧力贴合在卡槽底部,避免运转过程中扣环随轴转动出现磨损。扣环的开口尺寸设计要兼顾装配便利性和结构强度,开口过小会导致装配时需要将扣环撑开的幅度过大,容易超过材料的弹性极限造成塑性变形,失去卡紧效果;开口过大则会导致扣环卡入卡槽后,开口位置的挡边缺口过大,影响对被限位零件的支撑覆盖范围,容易出现被限位零件从缺口位置脱出的问题。
在材料选择上,这类扣环通常采用弹簧钢冲压成型,经过热处理后获得足够的弹性和韧性,能够承受反复的装配撑开和工作中的轴向冲击载荷,表面处理多采用氧化发黑或者镀锌的方式,提升防锈能力,适配不同的工作环境。在实际选型应用时,需要根据被限位零件承受的轴向载荷大小选择对应规格的扣环,不能以小代大,否则容易出现扣环过载变形脱落的问题;同时装配时要确保轴上的卡槽加工尺寸符合标准要求,卡槽的边缘要去除毛刺,避免锋利的边缘切割扣环造成应力集中,影响扣环的使用寿命。

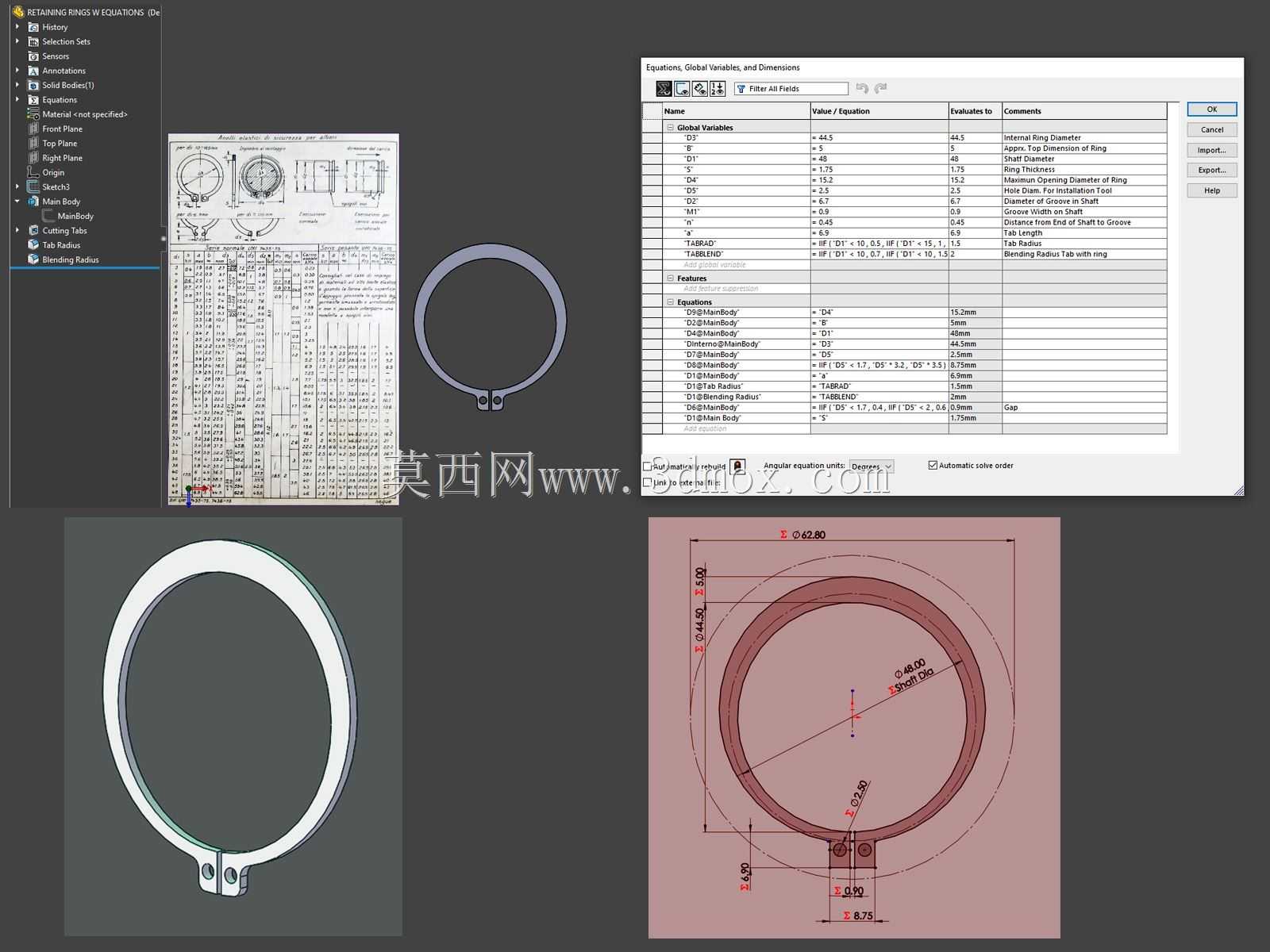

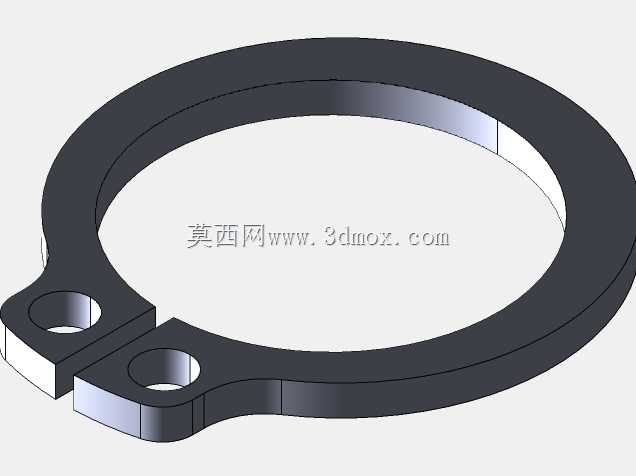

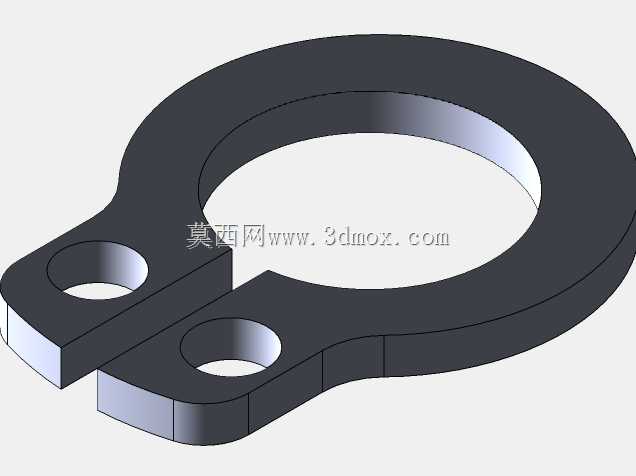

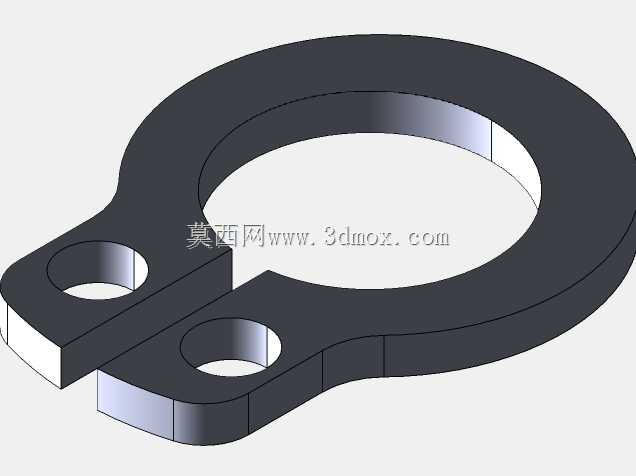

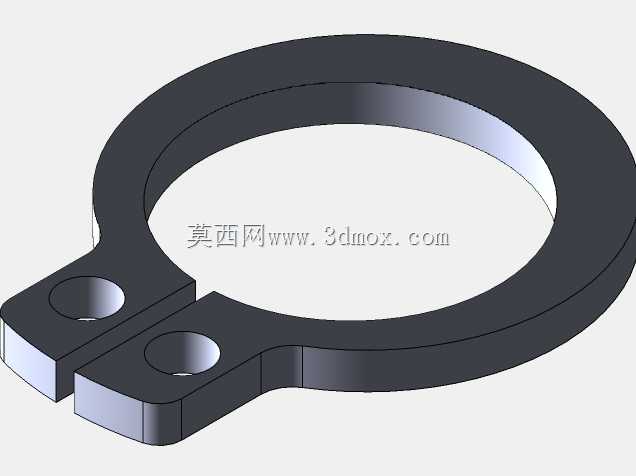

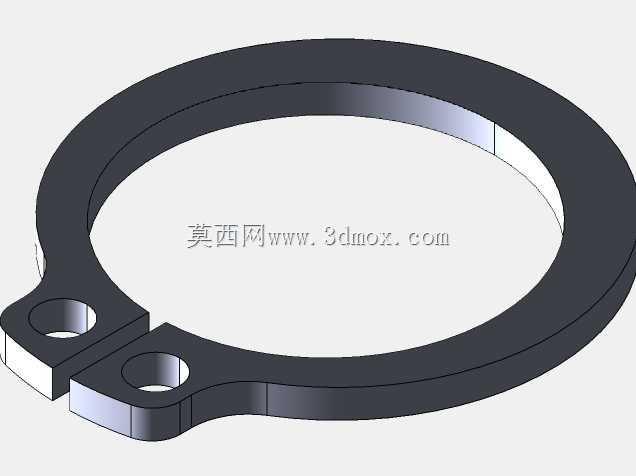

在三维建模过程中,这类标准件的建模需要重点保证配合尺寸的准确性,也就是和卡槽接触的内径尺寸、厚度尺寸、挡边外径尺寸要严格符合标准要求,安装孔的悬挑部分可以根据实际装配工具的需求做合理的结构优化,不需要完全拘泥于非关键尺寸的数值,只要保证整体结构的力学性能满足使用要求即可。建模时可以通过参数化设计的方式,将轴径、卡槽尺寸、扣环厚度等关键参数设置为可调整变量,方便后续不同规格的扣环快速派生,提升设计效率。对于装配场景来说,这类扣环的模型需要准确还原装配后的状态,确保在虚拟装配时能够验证扣环和周边零件的间隙,避免出现装配干涉,比如扣环耳部和周边零件的间隙要足够,保证卡簧钳能够有操作空间完成装配作业,不会因为空间不足导致装配困难。
