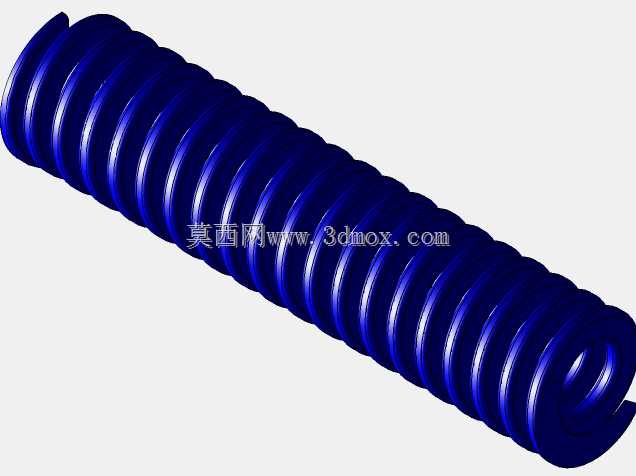

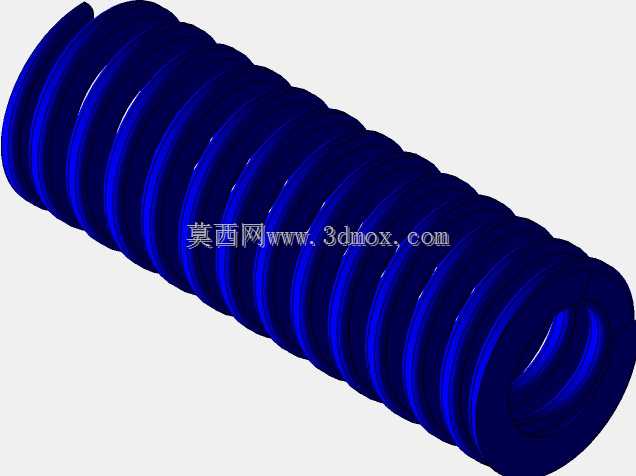

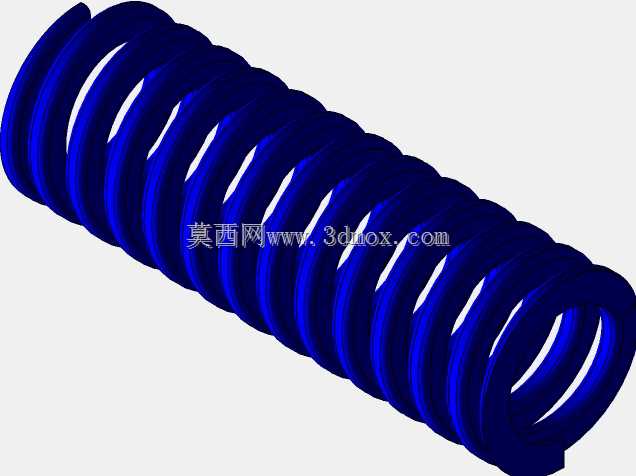

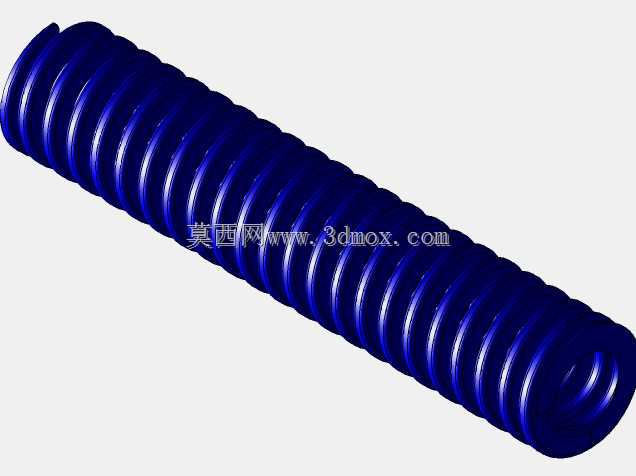

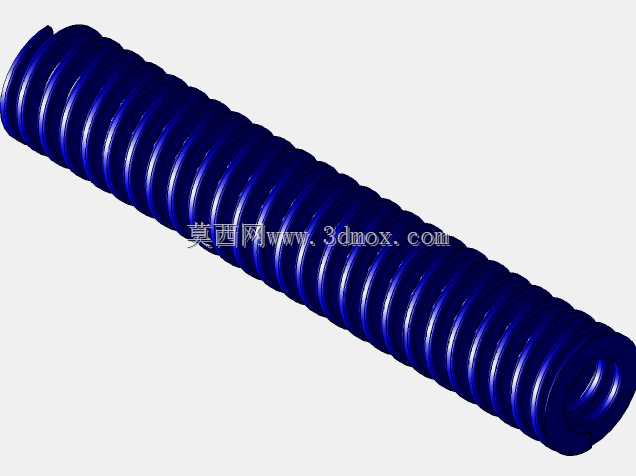

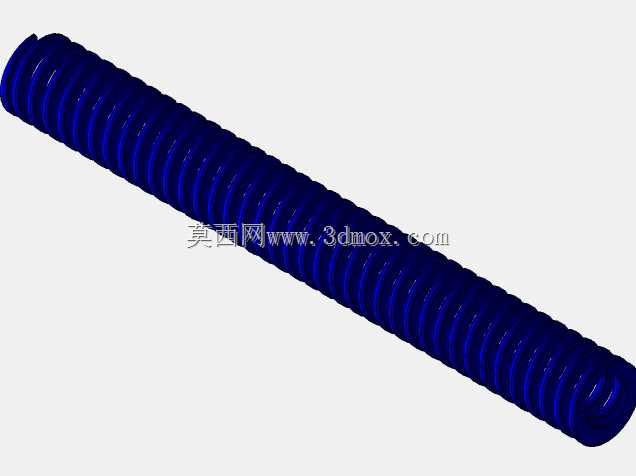

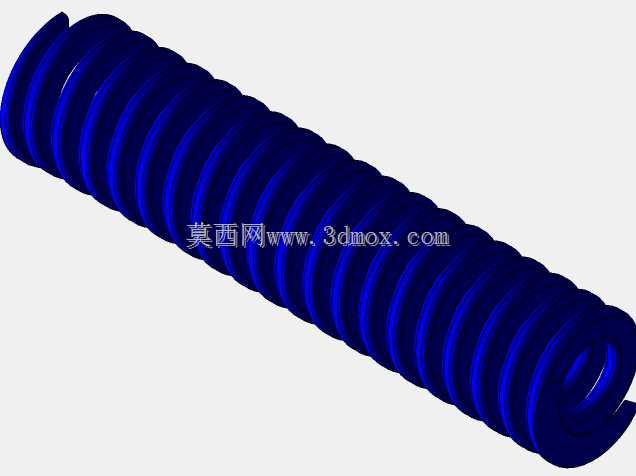

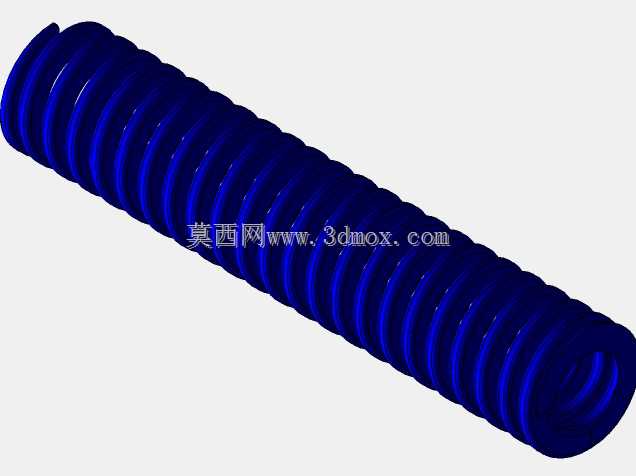

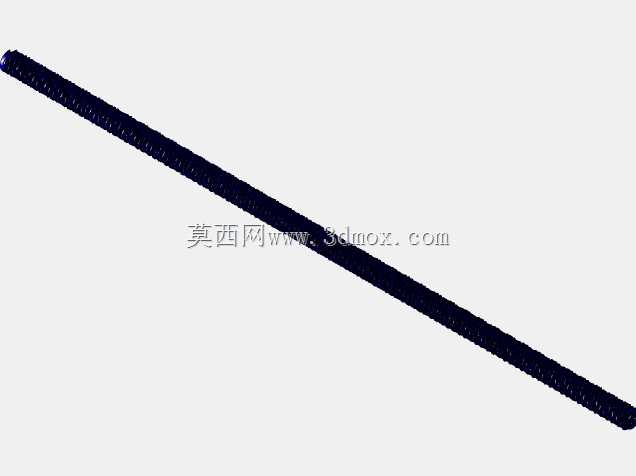

中型模具配套DME标准弹簧结构设计

　　在冲压模具、注塑模具的连续作业工况里，弹性复位元件的性能直接决定了模具开合模动作的顺畅度，以及成型件脱模过程的稳定性，中型模具适配的DME标准弹簧，是目前模具行业应用覆盖度极高的一类通用弹性配件。这类弹簧主要承担开模过程中的卸料板复位、顶出机构辅助回位、成型工位压料力提供的核心作用，区别于普通民用弹簧，模具弹簧需要在长期高频次压缩循环中保持稳定的弹力输出，避免出现过早疲劳失效导致的模具卡滞、压料力不足引发的成型件尺寸超差问题。

　　从实际选型适配的角度看，中型模具对应的弹簧安装空间通常预留了标准化的沉孔或者导杆穿装位置，DME系列弹簧的外径、自由高度、压缩行程参数都遵循行业通用的互换标准，不需要针对安装位做额外的非标修配，就能直接替换同规格的其他品牌标准件，大幅降低模具维护过程中的配件采购等待周期。设计这类弹簧的三维结构时，首先要匹配模具的合模行程确定弹簧的最大压缩量，通常安全压缩量会控制在自由高度的30%-40%区间，避免单次压缩量超过材料屈服极限引发永久变形。

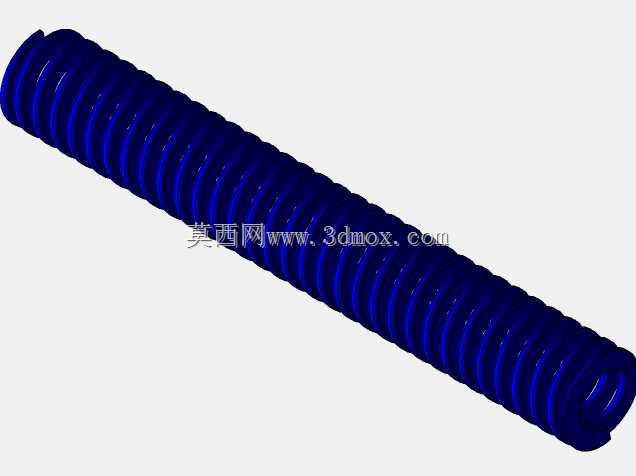

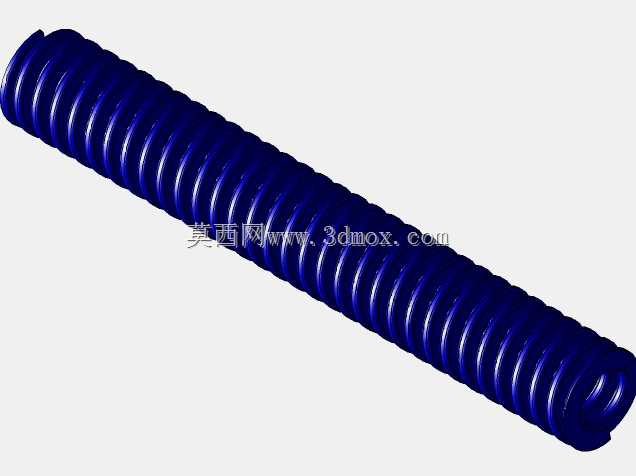

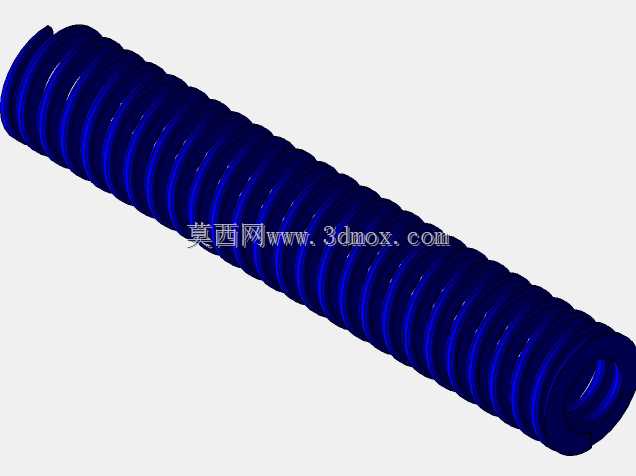

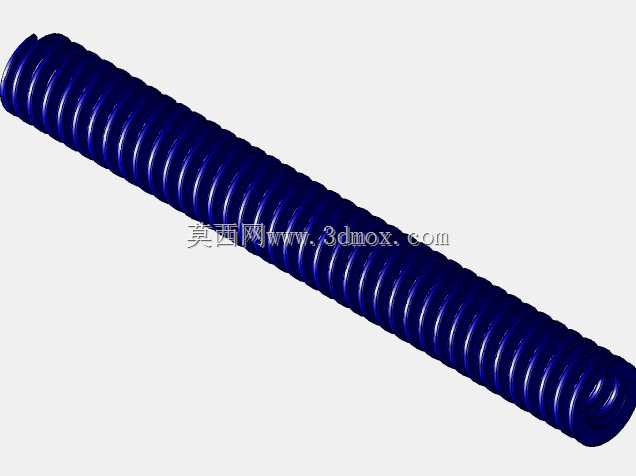

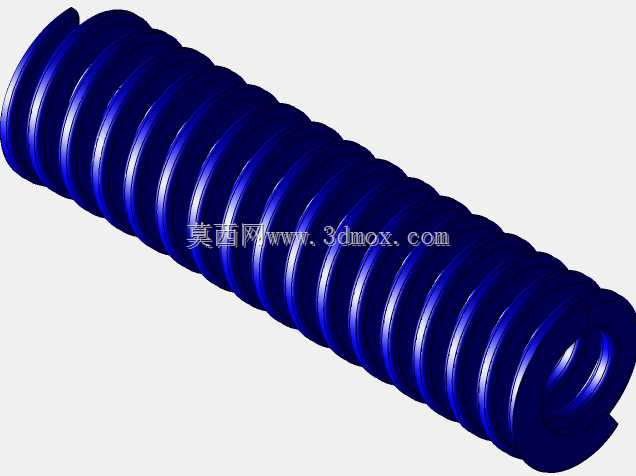

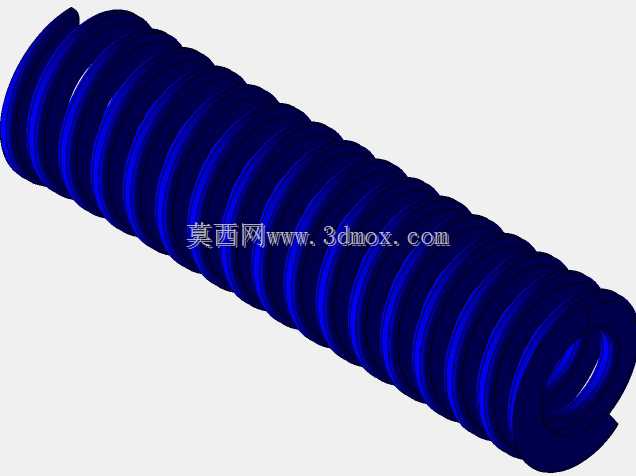

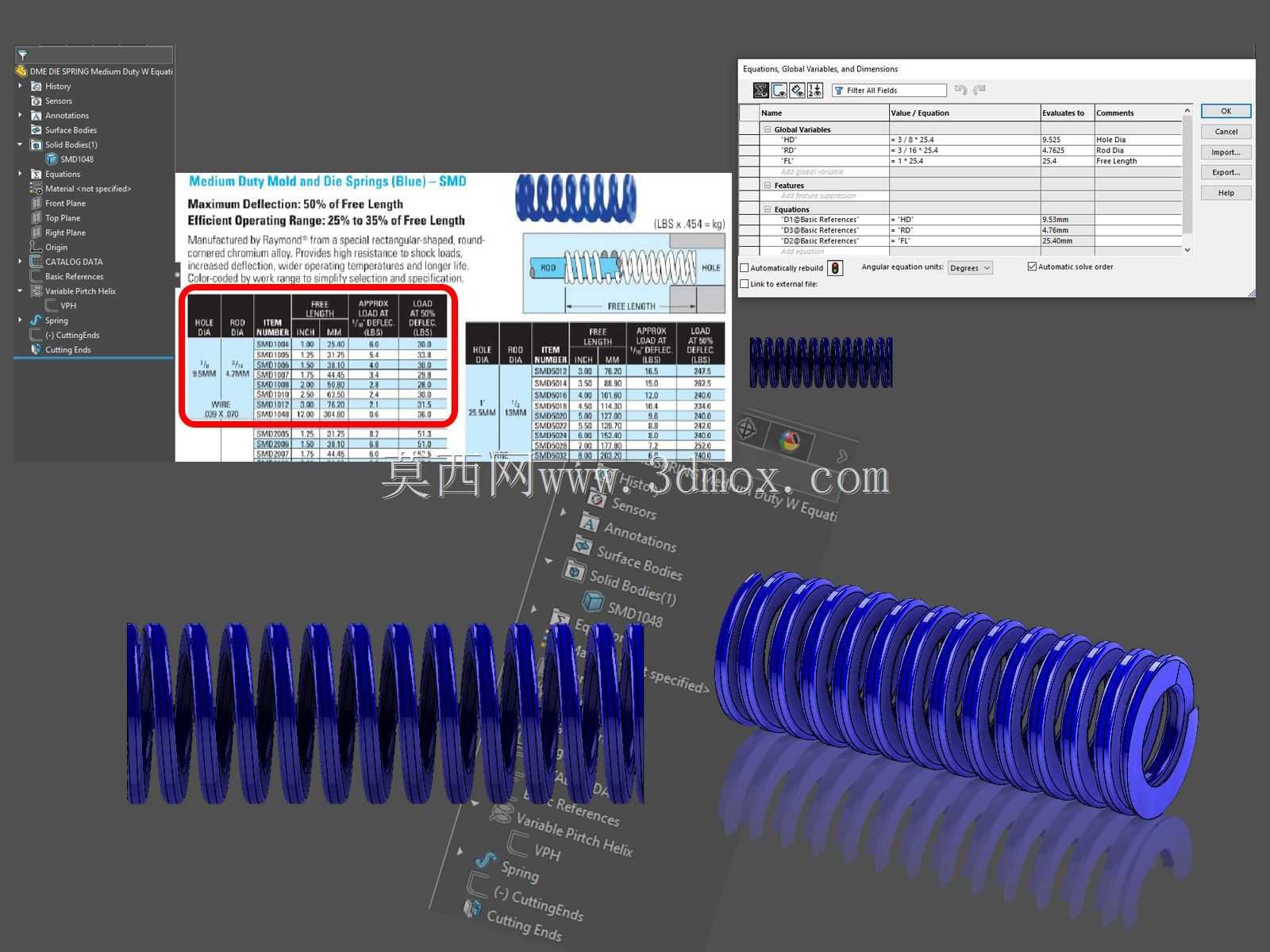

　　建模过程中，螺旋线的参数匹配是核心环节，虽然可以通过方程式驱动生成螺旋扫掠的基础路径，但弹簧两端的磨平圈、并圈部分的过渡调整，很难完全依靠参数化方程一次性生成符合实际加工形态的结构，这部分需要手动调整螺旋线的端部螺距过渡，保证两端支撑圈的贴合度符合实际装配要求——毕竟实际生产中弹簧两端的磨平平面是保证弹簧受压时不发生偏斜的关键，如果建模时直接用等螺距螺旋线扫掠后直接切平端面，会导致端部的有效支撑圈数和实际工件存在偏差，后续做模具开合模运动仿真时，会出现弹簧受力偏载的错误计算结果。

　　从安装边界来看，这类中型模具弹簧的安装通常分为两种形式，一种是安装在卸料板的沉孔内，沉孔的内径需要比弹簧外径大0.5-1mm，预留弹簧受压时的径向膨胀空间，避免弹簧外径和沉孔壁发生摩擦剐蹭，加速弹簧表面涂层的磨损；另一种是穿装在复位导杆上，导杆的直径需要比弹簧内径小1-1.5mm，保证弹簧伸缩过程中不会和导杆发生卡滞。弹簧的初始预压量通常设置为自由高度的10%左右，用来抵消模具合模初始阶段的机构间隙，保证压料板在合模初始阶段就能够提供稳定的压料力，避免料带在送进过程中发生窜动。

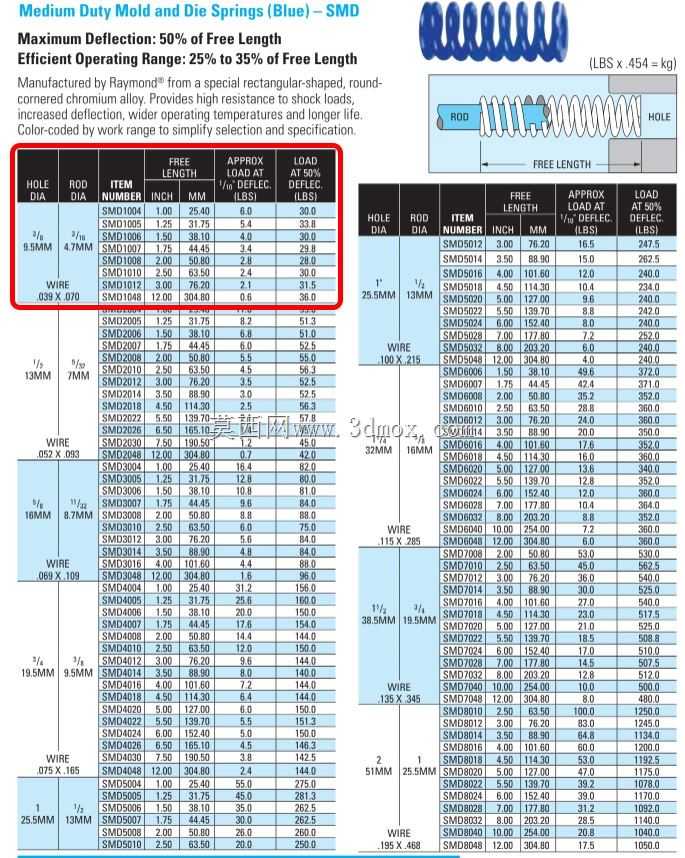

　　在不同的模具应用场景下，这类弹簧的弹力等级选择也有明确的区分：重载荷工况下的冲裁工位，会选用更高刚度的弹簧提供足够的卸料力，避免冲裁完成后料带卡滞在凸模上；而注塑模具的顶出复位工位，通常选用中等刚度的弹簧，保证顶出板回位顺畅的同时，不会因为刚度过大导致合模时的撞击力超出模板的承受极限。建模时需要特别注意弹簧的有效圈数和总圈数的对应关系，有效圈数直接决定弹簧的刚度计算结果，总圈数则对应弹簧的自由高度和并圈长度，这两个参数如果出现偏差，后续做模具的干涉检查时，就会出现合模到位时弹簧并圈长度和预留空间不匹配的问题，严重时会导致模具合模过载损坏模板或者凸模结构。

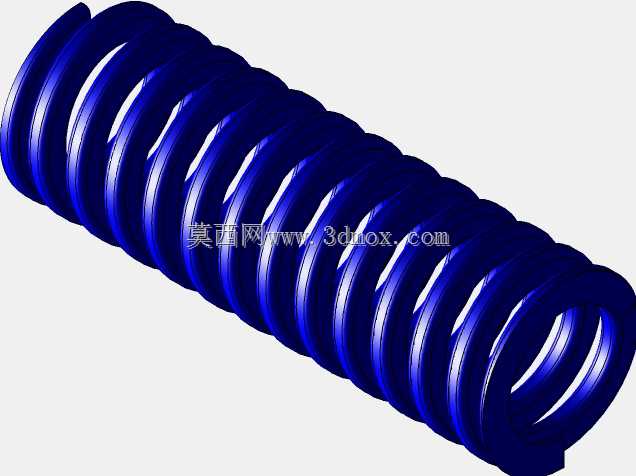

　　实际生产场景中，这类弹簧的失效形式大多是长期循环载荷下的疲劳断裂，或者是表面防护层磨损后出现的锈蚀导致的弹力衰减，所以在三维建模完成后做机构仿真时，需要重点核验弹簧在整个开合模行程中的压缩量变化曲线，确保整个运动过程中弹簧的压缩量始终处于安全区间内，不会出现行程末端压缩量超出设计阈值的情况。同时，弹簧的端部并圈结构需要和实际加工工艺保持一致，两端各有一圈到一圈半的并圈磨平结构，保证弹簧安装后的垂直度符合装配要求，避免因为弹簧端面倾斜导致的压料板受力不均，引发行程过程中的卡滞问题。

　　对于模具设计人员来说，这类标准弹簧的三维模型不需要从零开始绘制，但需要根据具体的模具工位参数调整对应的尺寸参数，不能直接调用标准件库的模型不做核验就直接装配——很多设计新手容易犯的错误就是直接调用标准件模型，忽略了实际工位的行程长度和安装空间限制，导致后续加工装配时出现弹簧过长或者刚度不匹配的问题，反复返修调整耽误模具交付周期。在核验模型参数时，除了基础的外形尺寸，还要确认弹簧的压缩行程范围和工位需求的顶出行程、卸料行程匹配，保证弹簧在整个工作循环中都能提供稳定的弹力输出，不会出现行程末端失稳或者弹力不足的情况。
