机加工台钳适配改装V型芯轴定位块

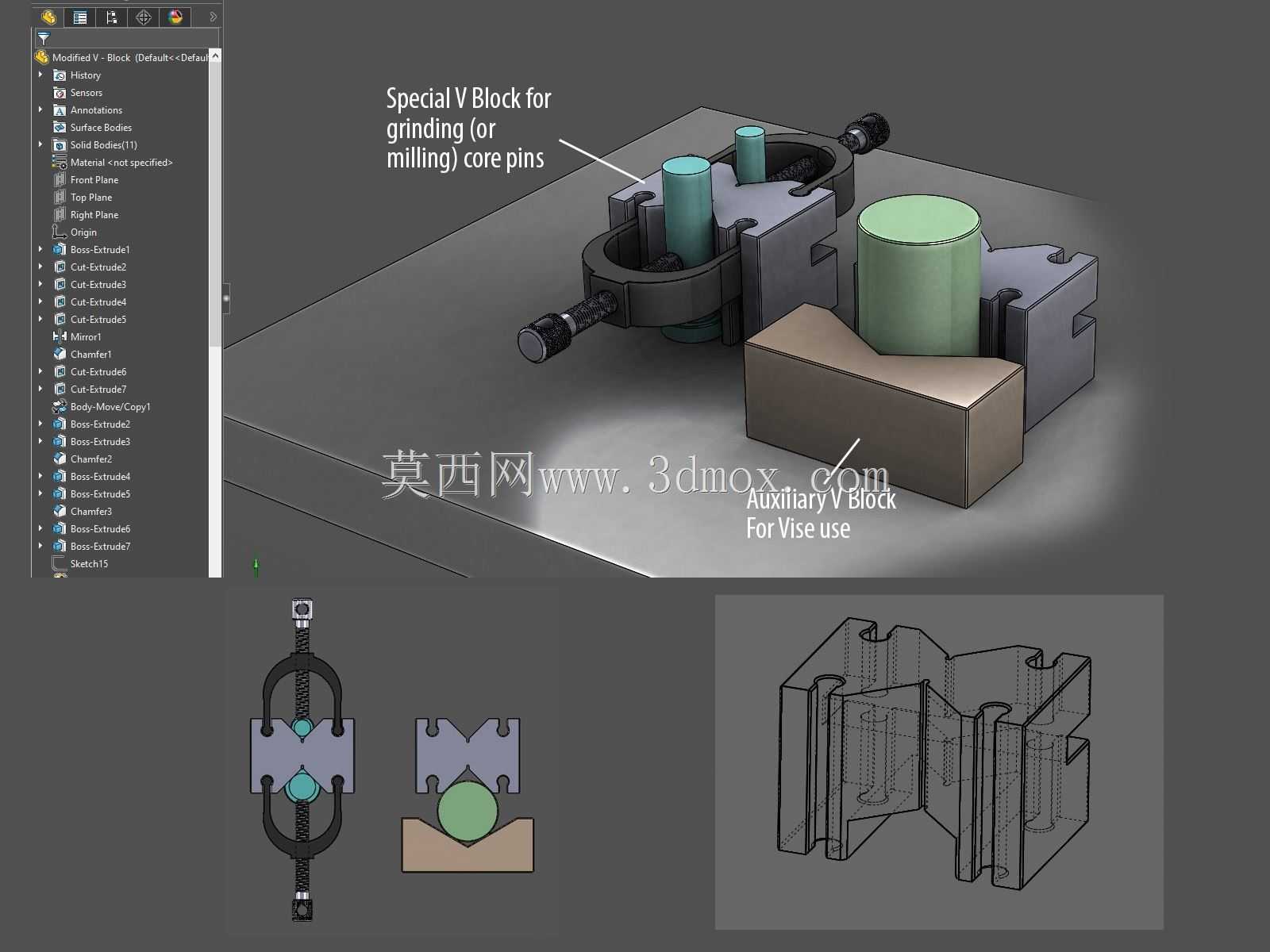

　　在常规机加工车间的日常轴类、芯轴类零件加工场景里，普通平口台钳的钳口只能装夹规则平面工件，遇到带圆柱面的芯轴类零件时，直接装夹会出现定位偏移、装夹打滑、圆柱面夹伤的问题，很多一线操作工会临时用铜皮垫、V型铁凑合用，但临时拼凑的工装没有固定限位，批量加工时重复定位精度差，每次装夹都要重新打表找正，严重拖慢加工节拍。这款改装V形定位块就是针对台钳装夹圆柱芯轴的痛点做的适配改造，完全依托普通台钳的装夹边界设计，不需要对原有台钳做任何结构改动，直接放在固定钳口和活动钳口之间就能使用。

　　从功能特性来看，它保留了标准V型块的90度V型开口结构，这个角度是经过长期加工验证的，既能适配直径跨度较大的圆柱类工件，小直径的细芯轴能落到V型槽底部获得稳定支撑，大直径的粗芯轴也能和V型槽的两个斜面充分接触，不会出现线接触导致的压痕或者装夹不稳。和普通独立V型铁不同的是，它的底部做了和台钳钳口平面贴合的定位基准面，底面粗糙度控制在Ra1.6以内，放在台钳导轨平面上不会出现翘曲，两侧的挡边刚好卡在台钳钳口的内侧台阶上，装夹的时候不会随着活动钳口的进给发生横向窜动，不需要每次装夹都用百分表找正V型块的位置，一次摆放就能完成整批工件的装夹定位。

　　设计思路上完全走的是一线实用路线，没有做多余的花哨结构，V型槽的两个支撑斜面做了0.5mm的倒角处理，避免工件吊装放上去的时候磕伤斜面的定位边，长期使用后如果斜面出现磨损，只需要把V型块拆下来在平面磨床上重新修磨两个斜面就能恢复精度，不需要整体更换，维修成本极低。整体结构做了等强度设计，V型槽底部的壁厚留足了15mm的余量，就算装夹的时候台钳加力到常规夹持力的上限，也不会出现V型槽变形开裂的问题，材料选用的是常规45号钢调质处理，硬度达到HB220-250，既有足够的韧性承受装夹冲击力，又有足够的耐磨性抵抗工件装夹时的摩擦损耗，表面做了发黑处理，避免车间潮湿环境下生锈影响定位精度。

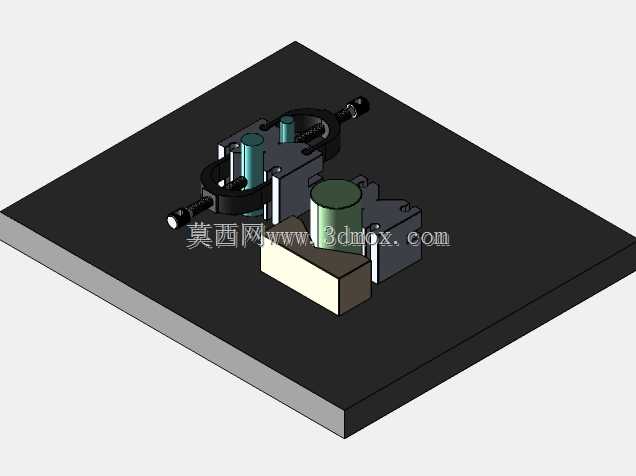

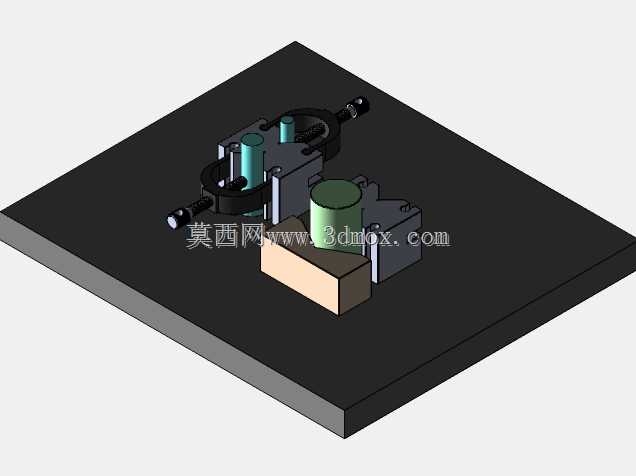

　　安装边界方面，它的整体宽度和常用的6寸台钳钳口宽度完全匹配，放在台钳上之后两侧不会突出钳口范围，不会干涉台钳的正常开合行程，V型槽的中心高度和台钳钳口的中心高度对齐，装夹工件之后工件的中心刚好和台钳的装夹中心重合，加工的时候不需要重新调整刀具的中心高度，尤其是在铣芯轴上的键槽、钻径向孔的时候，能直接保证加工位置的对称度，不会出现中心偏移导致的尺寸超差。日常使用的时候除了装夹芯轴类零件，也可以用来装夹小型圆柱销、圆棒料，做端面倒角、径向打孔等工序，比单独购买带V型钳口的专用台钳成本低很多，而且通用性更强，换不同规格的台钳只要对应调整V型块的外形尺寸就能适配，不需要重新设计整套钳口结构。

　　实际车间使用中，这种改装V型块的适用场景覆盖了普通铣削、钻削、轻度磨削的装夹需求，尤其是小批量多批次的芯轴类零件加工，能把单工件的装夹找正时间从原来的两三分钟压缩到十几秒，而且重复定位精度能控制在0.02mm以内，完全满足常规机加工的精度要求。和专用的液压定心夹具相比，它不需要外接动力源，完全靠台钳的原生夹紧力就能工作，没有复杂的传动结构，不会出现液压泄漏、零件卡死之类的故障，日常维护只需要用完之后擦干净表面的切削液和铁屑，定期涂少量防锈油就行，非常适合加工品类杂、换产频率高的中小机加工车间使用。在做三维建模的时候，要特别注意V型槽两个斜面的对称度公差，必须控制在0.01mm以内，不然装夹工件的时候会出现中心偏移，直接影响加工精度，底面和V型槽中心的平行度也要严格控制，不然工件装夹之后会出现倾斜，加工出来的键槽或者孔会出现角度超差的问题。
