车床半圆零件加工用外夹式工装夹具

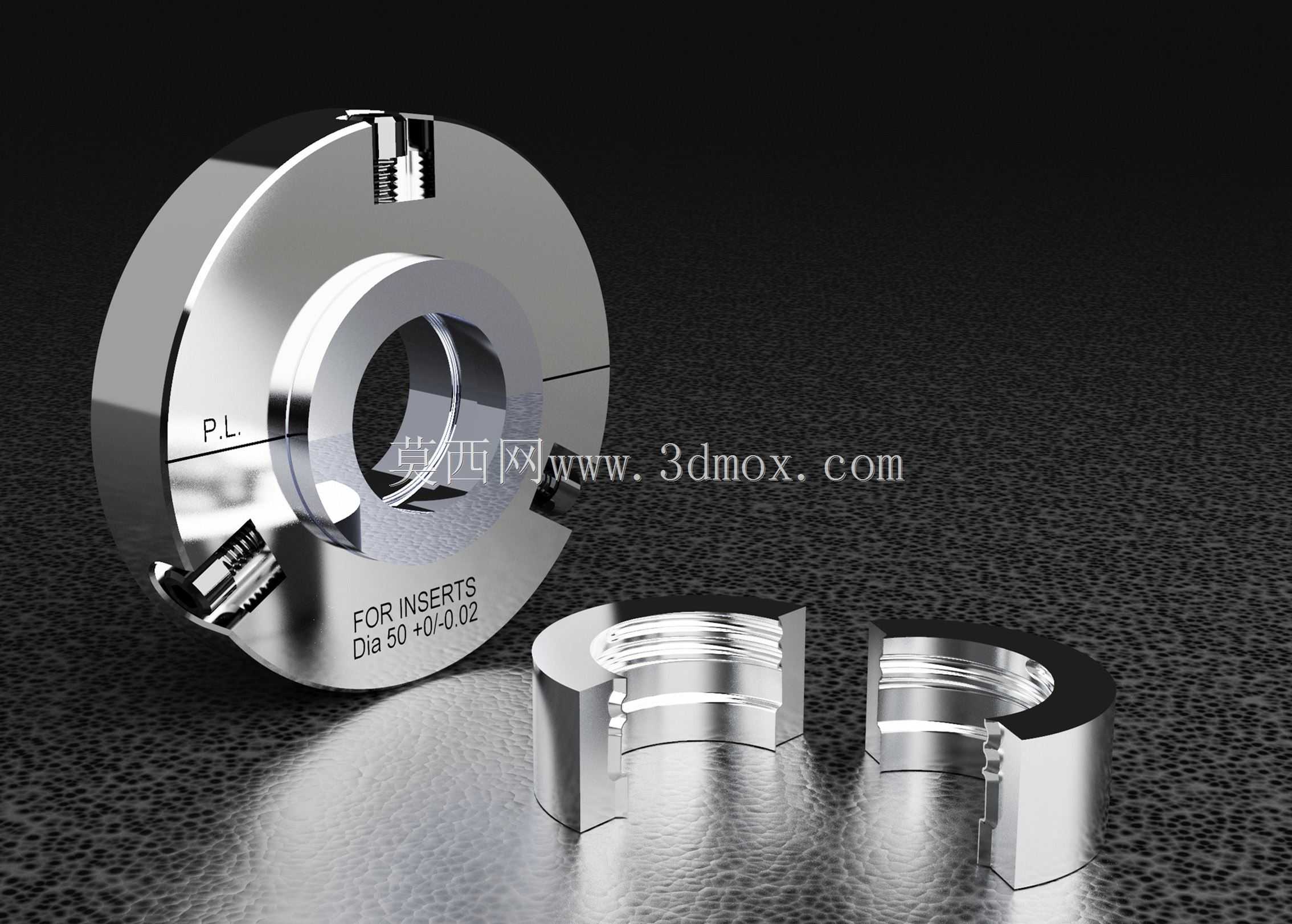

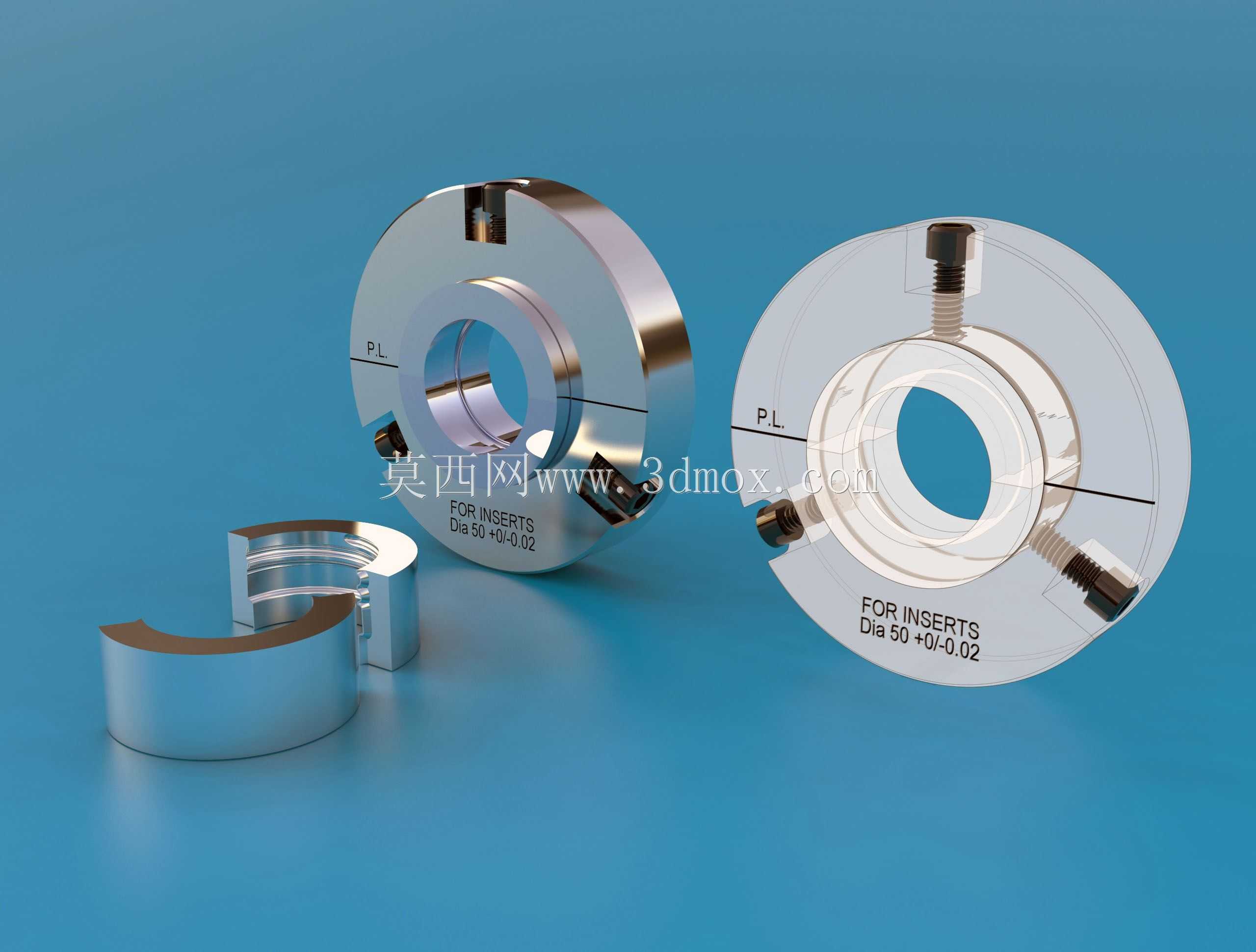

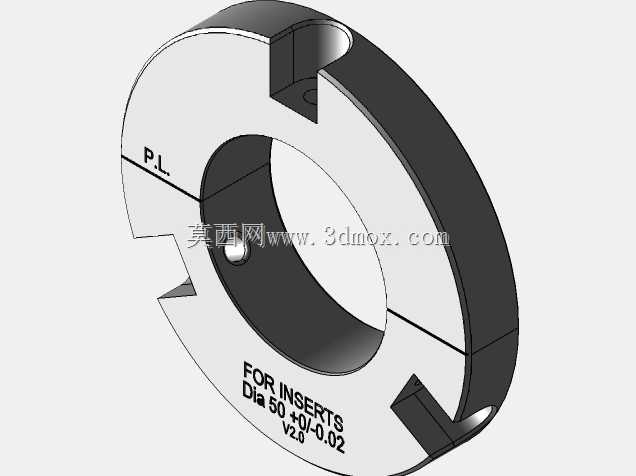

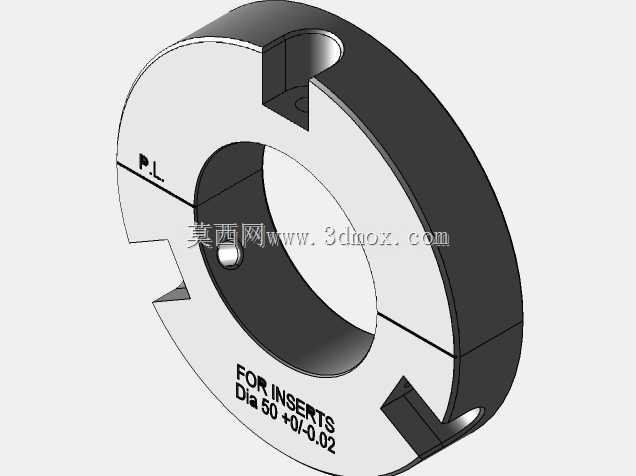

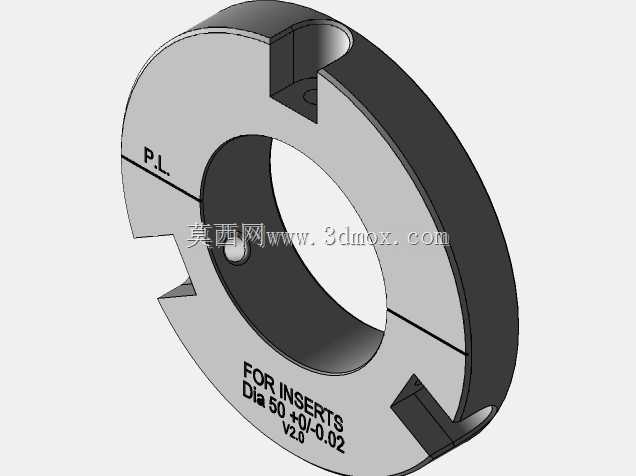

　　在吹塑模具颈部加工这类实际生产场景里，经常会遇到半圆结构的零件装夹难题——这类零件本身没有预设的工艺夹紧孔，常规卡盘无法直接从内部撑紧，要是强行从外部用通用卡爪夹持，不仅容易夹伤零件已加工表面，还会因为夹持力分布不均导致加工时零件移位，直接影响颈部内孔的尺寸精度与表面光洁度，这套外夹式工装就是针对这类加工痛点设计的。整套夹具采用剖分式圆环主体结构，主体沿轴向完全剖分为两个对称的半环，合拢后形成完整的环形夹持腔，夹持腔的内孔直径按H7级公差加工，适配直径50毫米的工件外圆，能保证与工件外圆的配合间隙控制在合理范围，避免装夹时出现偏心问题。夹具的两个半环结合面处设置了精密配合的定位止口，保证每次合拢时两个半环的同轴度偏差控制在0.

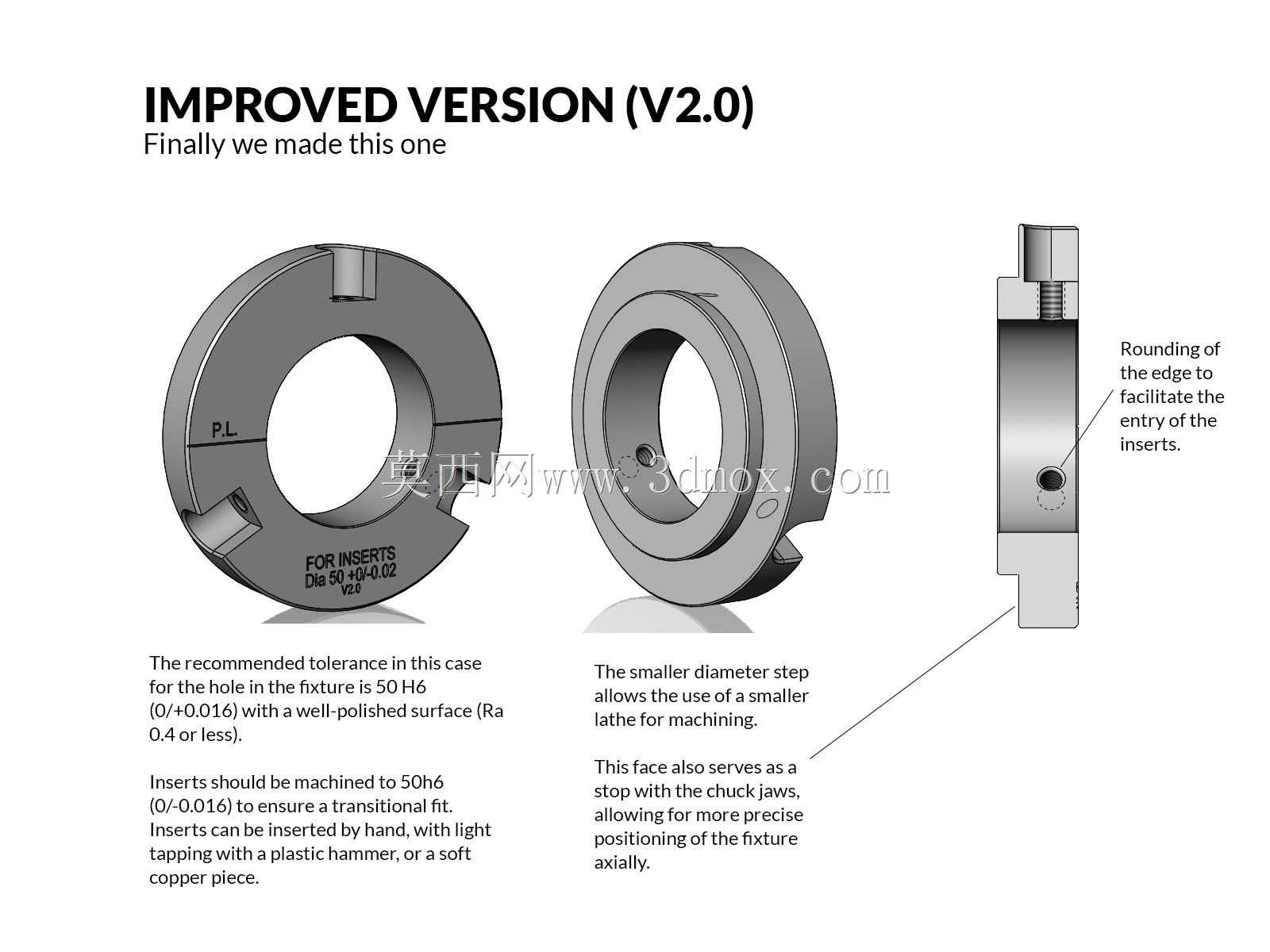

　　02毫米以内，不会因为反复拆装出现错位。夹紧力通过分布在圆环端面上的紧定螺钉传递，螺钉的位置避开了零件的加工避让区域，拧紧时夹紧力沿环形圆周均匀分布，不会对薄壁的半圆零件造成局部压痕或变形。夹具的外圆面做了与车床卡盘适配的装夹基准面，卡盘爪夹持夹具外圆时，能保证夹具整体与车床主轴的回转同轴度，加工时工件随夹具同步回转，刀具可以直接伸入工件内孔完成颈部的精加工工序，不需要二次装夹找正。从安装边界来看，整套夹具的最大外圆尺寸控制在120毫米以内，轴向总厚度35毫米，适配普通卧式车床的卡盘装夹行程，不需要对车床进行额外改造就能直接使用，装夹时只需要将两个半环扣合在工件外部，拧紧端面的紧定螺钉，再将整套组件装卡在车床卡盘上找正外圆即可，

　　整个装夹过程耗时不超过两分钟，相比传统的临时打表找正、垫铜皮夹持的方式，装夹效率能提升60%以上。设计时特意在夹具的非装夹面标注了分型面标识与适配工件的尺寸范围，现场操作人员不需要翻阅图纸就能快速确认夹具的适配工况，避免错用工装。夹具的剖分面经过研磨处理，合拢后两个半环的贴合面间隙小于0.01毫米，加工时的切削液与切屑不会渗入结合面，不会因为切屑卡滞导致夹具拆卸困难。针对吹塑模具颈部加工的光洁度要求，夹具与工件接触的内表面做了细磨处理，表面粗糙度达到Ra1.6，夹紧时不会在工件外表面留下夹痕，不需要后续额外的抛光工序去处理装夹痕迹。这套夹具除了适配吹塑模具颈部的半圆零件加工，还可以拓展用于其他无内孔、

　　无工艺夹头的环形薄壁零件的外圆装夹加工，只需要更换对应直径的夹持半环就能适配不同尺寸的工件，主体的夹紧结构可以通用，能降低车间的工装制作成本。在实际加工验证中，使用这套夹具加工50毫米直径的吹塑模具颈部内孔，尺寸公差能稳定控制在H7级范围内，内孔表面粗糙度能达到Ra0.8，完全满足吹塑模具的成型面光洁度要求，加工过程中工件没有出现移位、振纹等问题，连续加工100件工件的尺寸一致性偏差不超过0.01毫米，完全能满足批量加工的精度要求。很多车间在遇到这类无装夹位的半圆零件时，往往会采用焊接临时工艺块的方式装夹，加工完再打磨掉工艺块，不仅费时费力，还容易因为焊接应力导致零件变形，这套外夹式夹具完全避免了这类问题，不需要对工件做任何额外的工艺处理，装夹后就能直接加工，加工完成后松开紧定螺钉就能直接取下工件，不会对工件造成任何附加损伤。夹具的整体材料采用45号钢调质处理，硬度达到HB220-250，既有足够的刚性抵抗切削力带来的变形，又有不错的韧性，反复拆装使用不会出现开裂、变形等问题，使用寿命能达到万次以上，适合车间长期批量加工使用。
