英寸制圆形锥形联锁装置结构设计

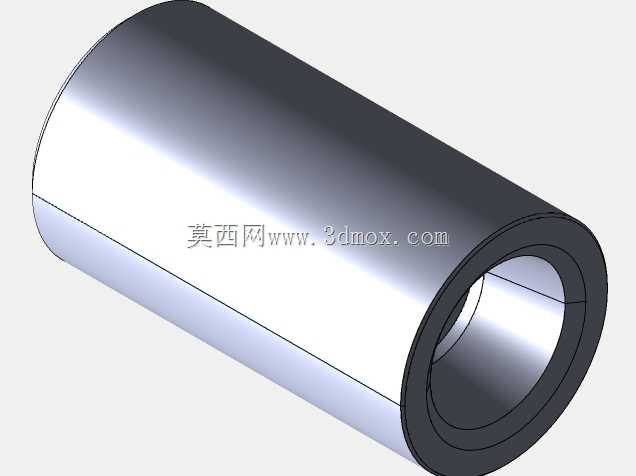

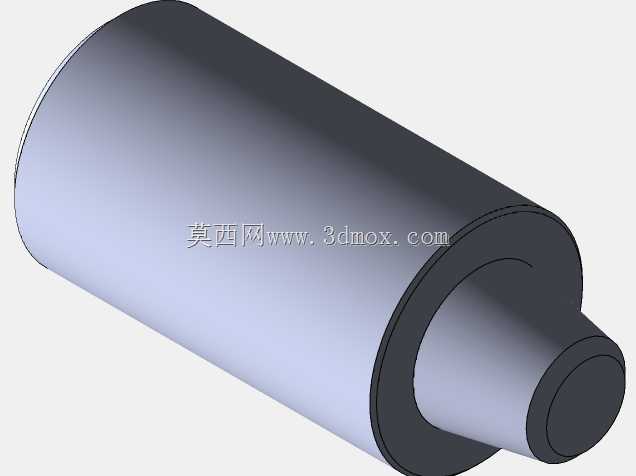

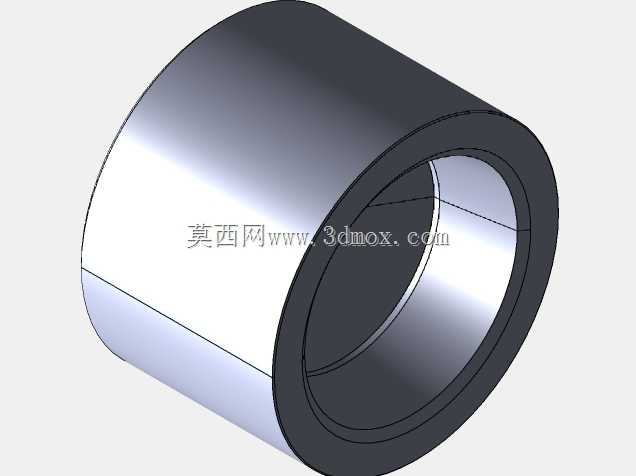

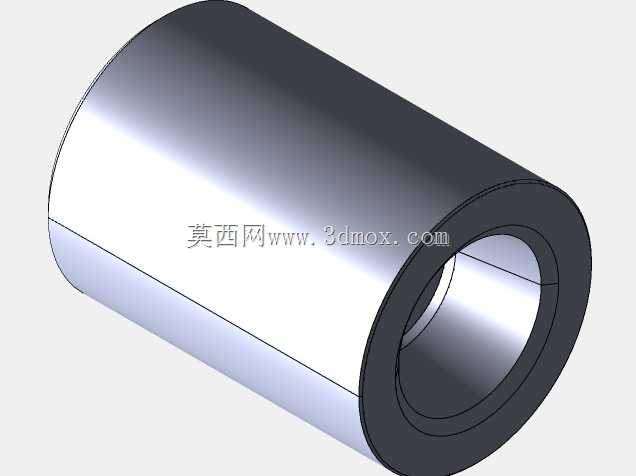

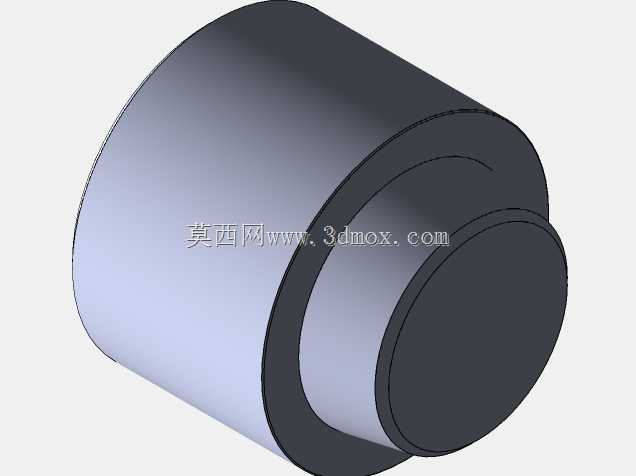

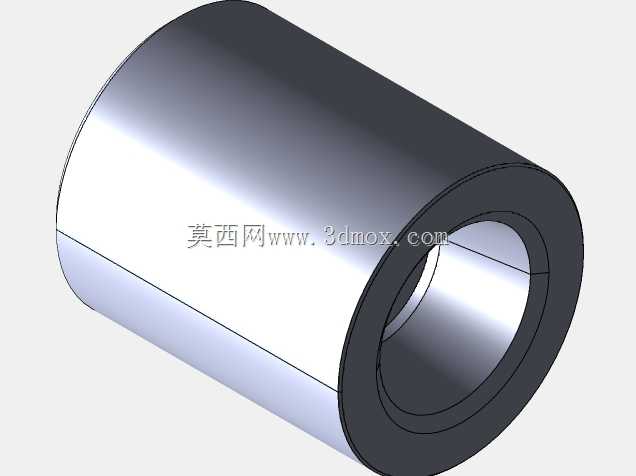

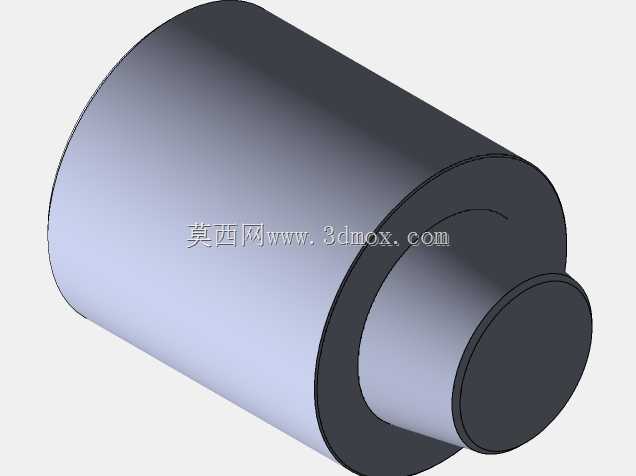

　　在工业管路连接、快拆模组固定、需要防误操作的工位锁紧场景中，锥形联锁结构的应用占比一直不低，尤其是在需要频繁拆装、同时要求对中精度与锁紧可靠性的工位，这类带锥面自定心特性的联锁组件，比普通平面对接的锁紧结构容错率更高。这套英寸规格的圆形锥形联锁装置，核心的锁紧逻辑依托锥面的楔紧效应实现，对接过程中内外锥面自动找正，不需要额外调整对接同轴度，哪怕安装时存在小范围的径向偏差，锥面滑入过程中也能自动修正位置，这一点在现场装配空间受限、无法使用对中工装的场景下优势非常明显。从结构布局来看，整套联锁采用对称排布的三组锁紧单元，沿安装基准面周向均匀分布，每个单元都由锁紧螺栓、锥形锁紧销、对接衬套三个核心零件组成，

　　锁紧时螺栓施加的轴向力通过锥面转化为径向抱紧力与轴向预紧力，双重作用下既可以保证两个对接面不会出现径向窜动，也能避免轴向松脱，哪怕设备运行中存在持续的振动，只要预紧力达到设计阈值，就不会出现锁紧失效的问题。设计时特意采用英寸基准尺寸，适配进口工业设备、英制管路系统的安装接口，不需要额外做尺寸转换就能直接替换原有老旧联锁件，现场改造时不需要重新加工安装孔位，能大幅缩短设备停机维护的时间。安装边界上，整套联锁的安装基面为平面结构，三个锁紧单元的安装孔位采用统一的位置度公差，对接侧的衬套嵌入安装面内部，不会突出基准面占用额外的装配空间，对于安装空间紧凑、周边有其他运动构件干涉的场景非常友好。实际使用中，这类联锁装置常被用在模具快换板、

　　试验台对接模组、流体管路快速接头的辅助锁紧工位，尤其是在需要反复拆装更换工装的生产线上，锥形结构的磨损量远小于平面锁紧结构，长期使用后即使锥面存在轻微磨损，只需要继续拧紧螺栓补偿预紧行程就能继续使用，不需要整体更换整套组件，维护成本更低。设计过程中特意将锁紧螺栓的操作侧统一布置在同一安装面，现场操作时不需要在设备两侧来回穿梭紧固，单人就能完成整套锁紧或者拆卸操作，拆装效率比双侧紧固的联锁结构提升近一倍。锥面的锥度选择经过反复校核，既保证了足够的自锁特性，避免受振动后螺栓反转松脱，又不会因为锥度过小导致拆卸时锥面咬死无法分开，哪怕长期处于锁紧状态没有拆装，拆卸时只需要施加很小的轴向冲击力就能让锥面脱开，不会出现锈死、

　　咬死无法拆解的问题。每个锁紧单元的衬套都采用过盈配合嵌入安装基体，日常使用中不会因为反复拆装出现衬套移位、孔径磨损变大的问题，整套结构的重复定位精度可以控制在很小的公差范围内，对于有定位精度要求的对接工位，不需要每次拆装后重新校准位置，能节省大量的调校时间。在密封要求较高的应用场景下，还可以在两个对接面之间加装密封垫片，锥面锁紧产生的均匀轴向压力可以让垫片受力均匀，不会出现局部压不实导致的泄漏问题，比普通的螺栓直接压紧结构密封可靠性更高。从受力角度分析，周向均匀分布的三个锁紧点可以让对接面的压紧力均匀分布，不会出现单侧受力过大导致的对接面倾斜、密封失效问题，哪怕对接的两个构件存在轻微的平面度误差，锥面的自适应调整特性也能弥补加工误差带来的贴合不良问题，降低了对接零件的加工精度要求，能有效控制整套结构的加工成本。
