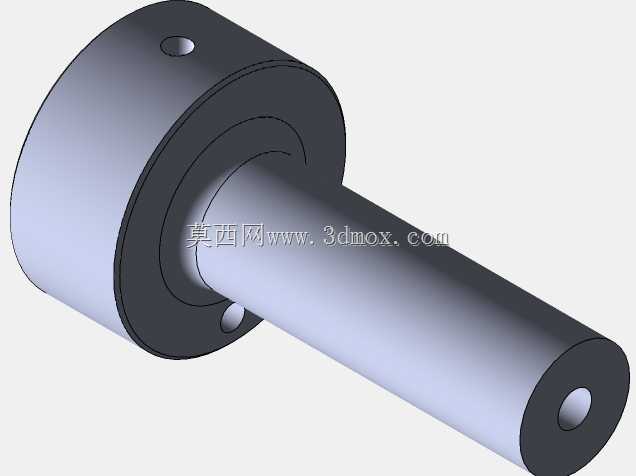

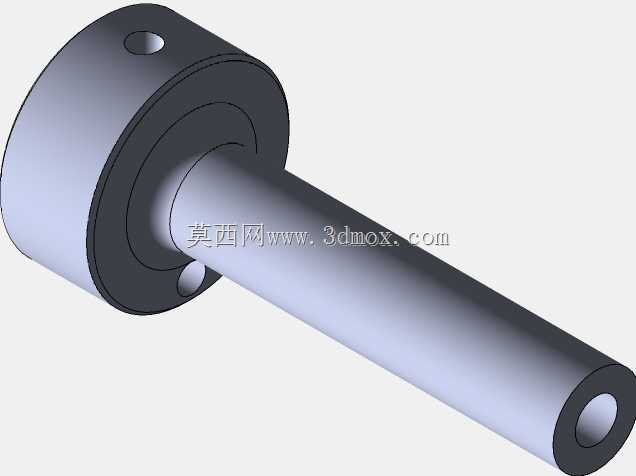

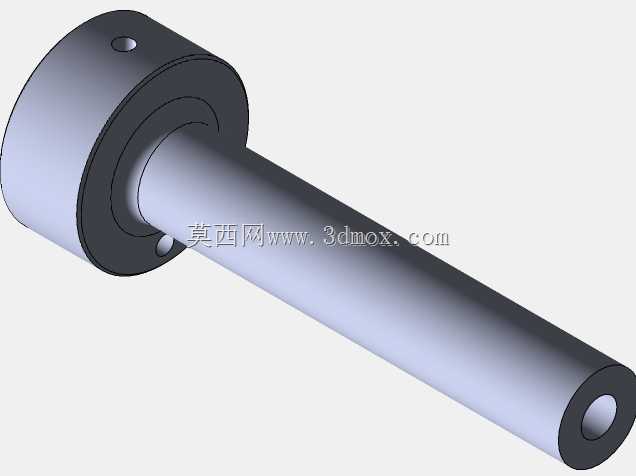

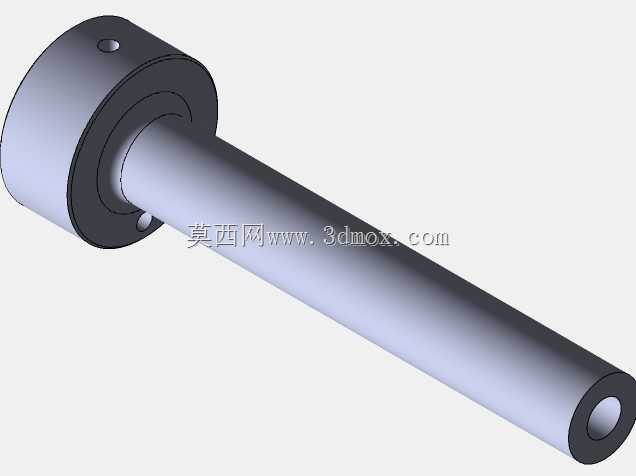

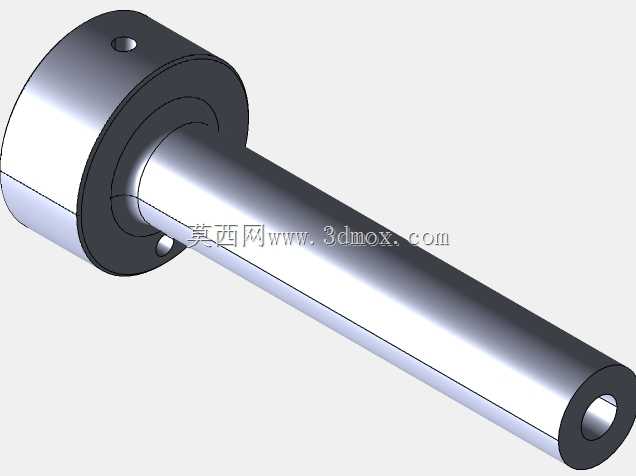

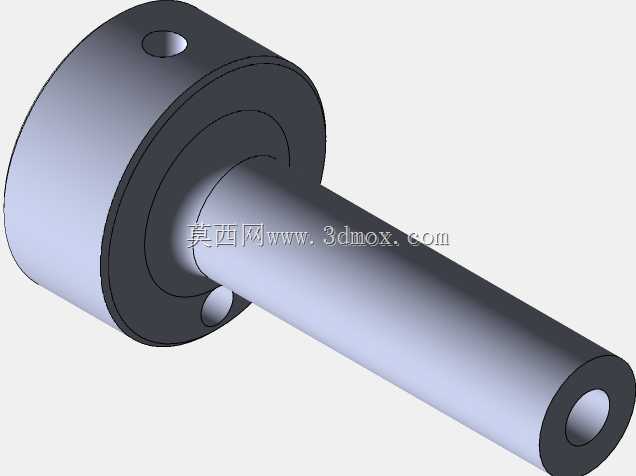

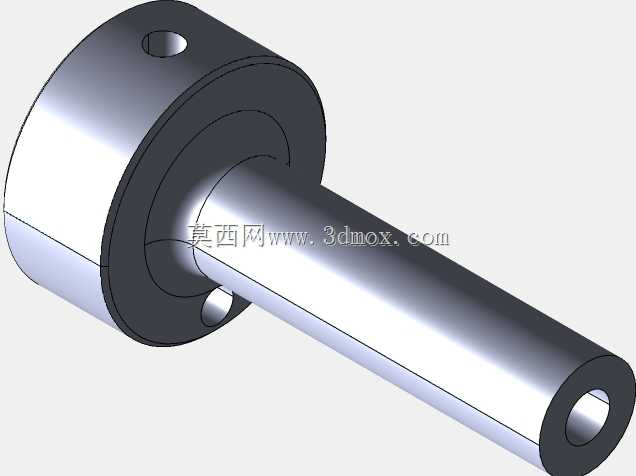

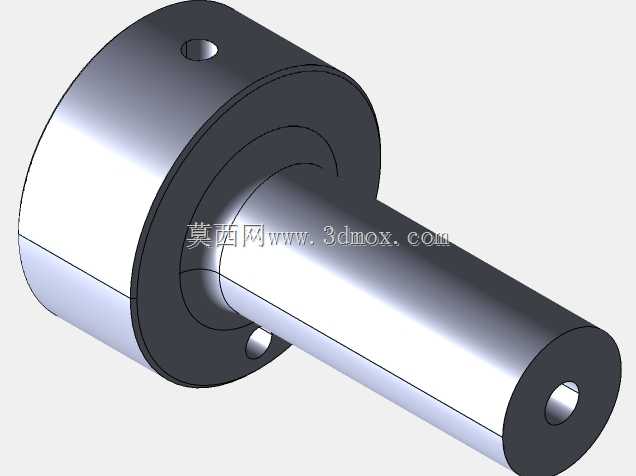

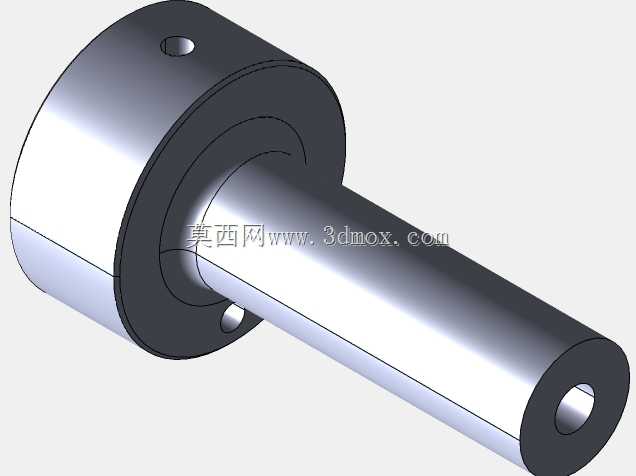

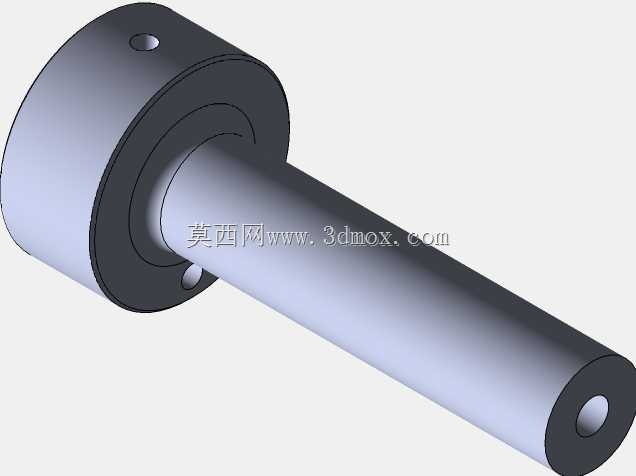

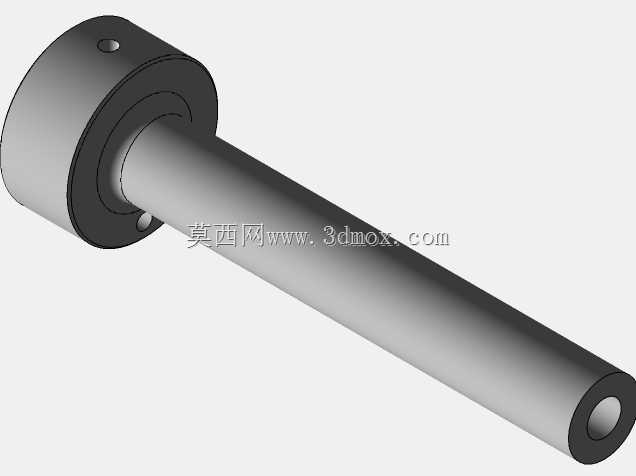

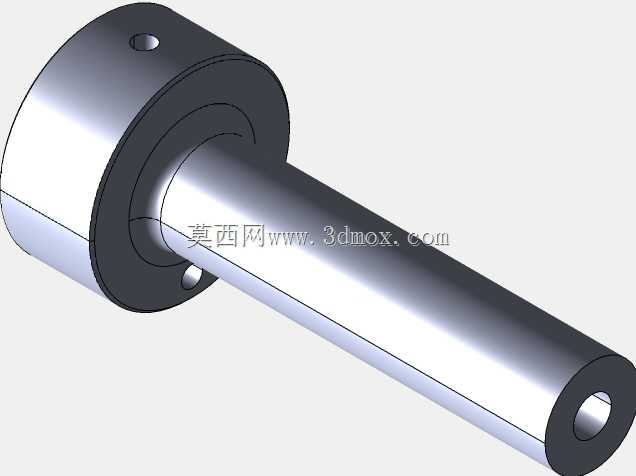

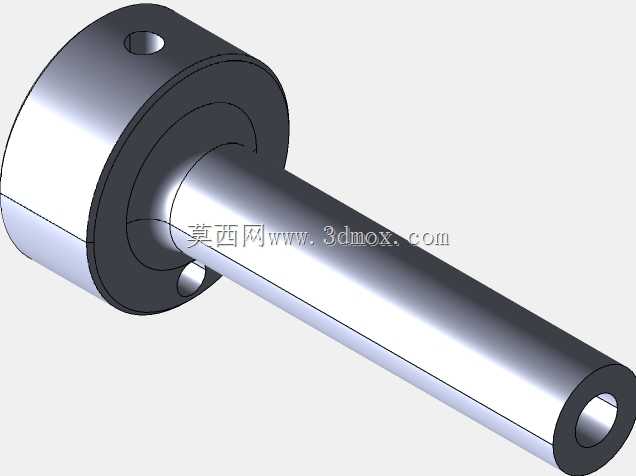

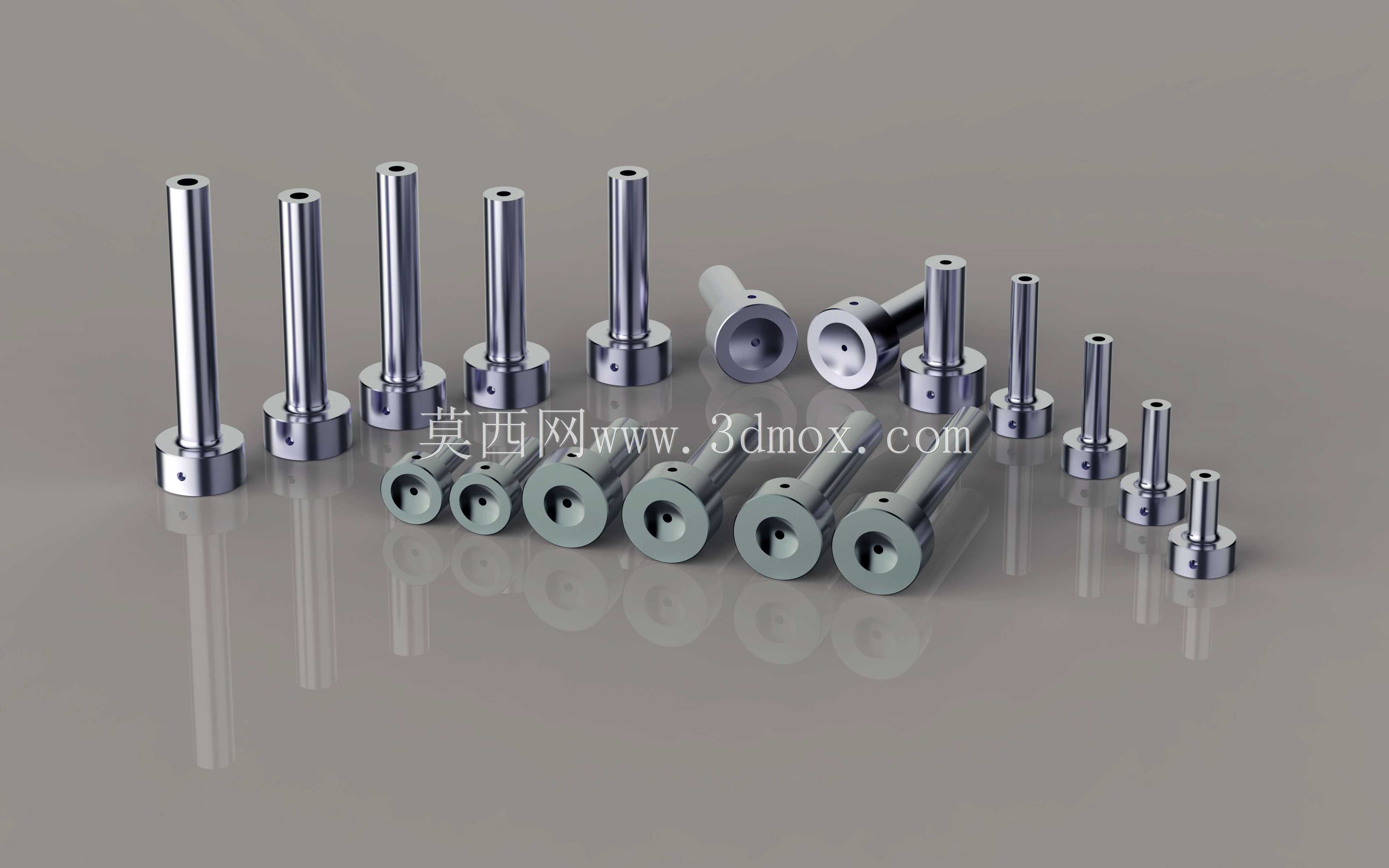

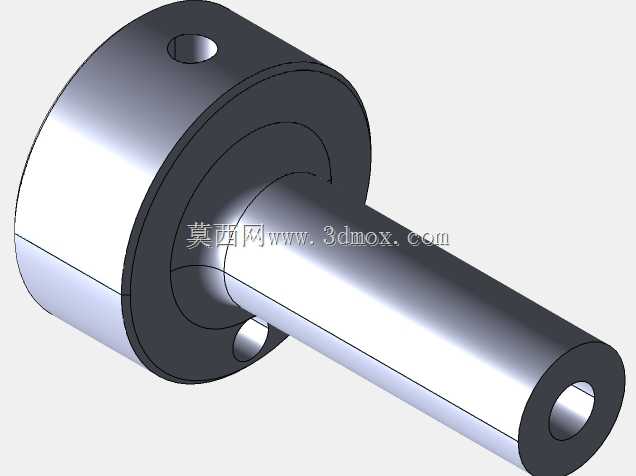

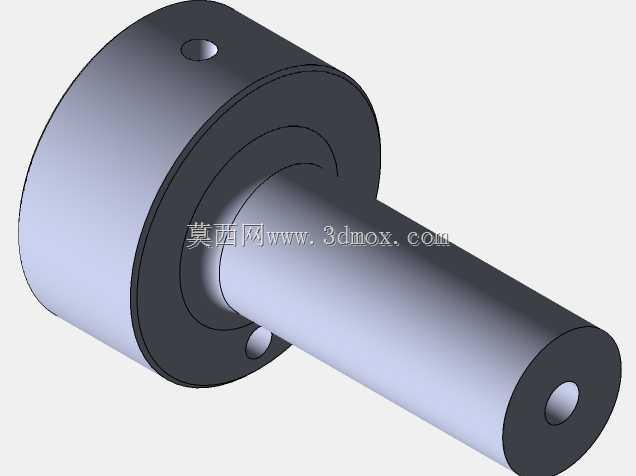

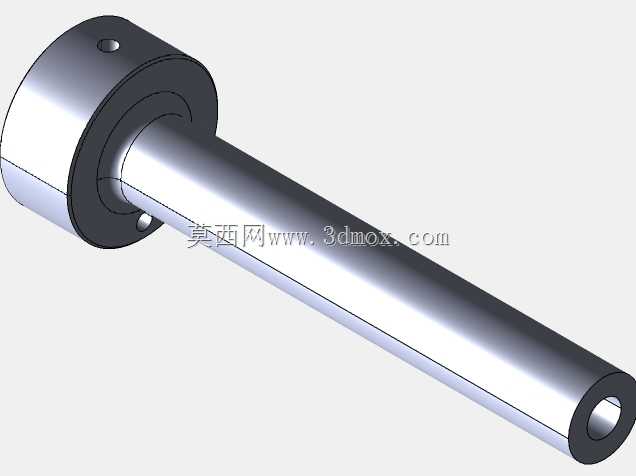

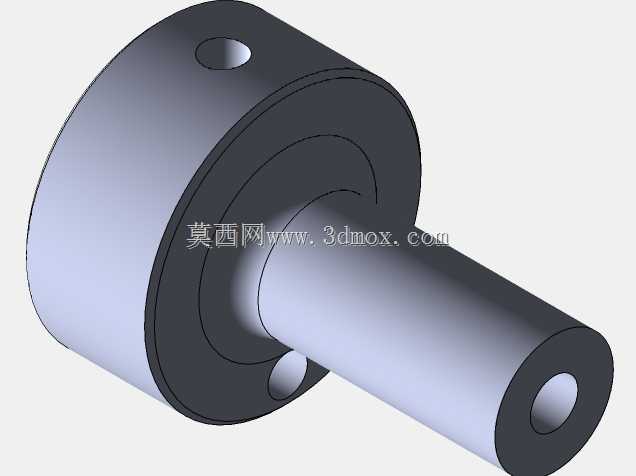

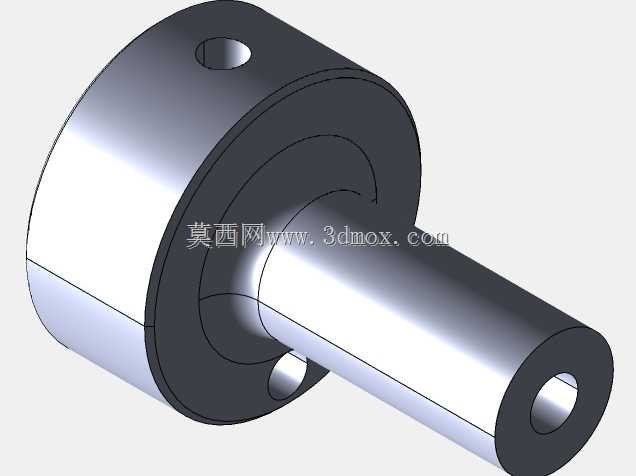

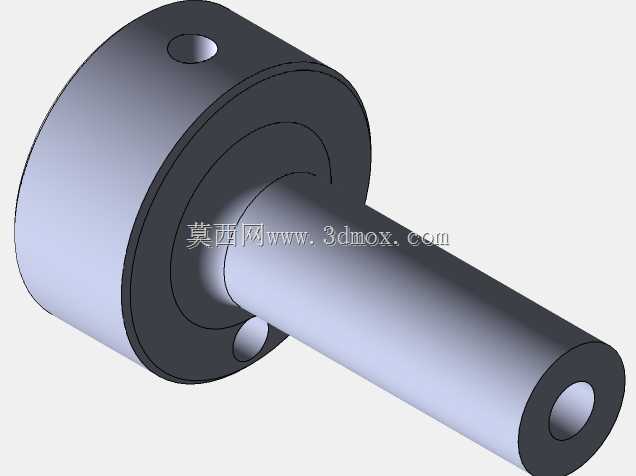

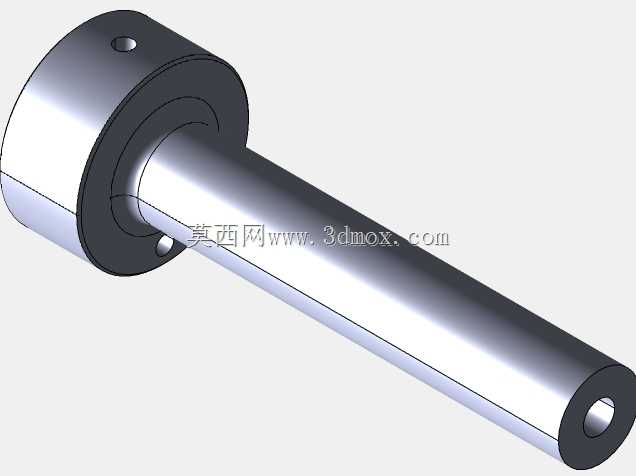

公制规格注塑模具用弹簧衬套结构

　　在注塑模具的浇注系统设计环节，浇口区域的零件配合精度直接决定了熔融塑料的进浇稳定性，以及模具连续生产过程中的使用寿命，弹簧衬套作为浇口套配套的辅助定位与缓冲零件，在多腔模、热流道转冷流道结构的模具中应用十分普遍。这套公制规格的弹簧衬套，适配常规DME标准系列的浇口套安装尺寸，在实际模具装配场景中，主要承担浇口套与定模板安装孔之间的间隙补偿、开合模过程中的轴向缓冲，以及长期注塑生产中受热胀冷缩影响的尺寸适配作用。从结构设计逻辑来看，该衬套采用带轴向开槽的弹性结构设计，衬套本体的壁厚经过反复校核，既保证装配时能够通过自身弹性变形顺利压入安装孔，又能在压装完成后依靠自身弹性张力牢牢贴合安装孔内壁，

　　避免浇口套在反复的注塑压力冲击下出现径向窜动，防止浇口处出现飞边、漏胶等生产异常。衬套的内孔尺寸与对应规格浇口套的外径采用间隙配合公差，配合间隙控制在0.02mm以内，既保证浇口套拆装更换时的顺畅性，又不会因为间隙过大导致定位偏移，影响浇口与型腔的同轴度。在安装边界方面，该公制衬套的外径尺寸适配标准模具模板的预制安装孔，轴向长度根据常用定模板厚度做了标准化分段，设计时不需要额外对模板安装孔做二次修整，直接采用标准铰刀加工到对应公差即可完成装配，大幅缩短模具的加工装配周期。从实际使用场景出发，这套衬套在卧式注塑机配套的模具中适配性更强，卧式机生产过程中模具开合模的轴向冲击力更大，普通刚性衬套在长期冲击下容易出现安装孔磨损、

　　浇口套移位的问题，而带弹性结构的弹簧衬套能够吸收部分轴向冲击载荷，同时持续补偿安装孔磨损产生的间隙，延长模具的维护周期。在设计建模过程中，衬套的开槽位置、开槽深度都经过了受力仿真验证，开槽数量根据衬套直径大小做了匹配，保证圆周方向的弹性张力均匀，不会出现单侧贴合力不足的问题；衬套的两端都做了倒角处理，压装时不会刮伤安装孔内壁，也不会出现卡滞导致衬套变形的情况。对于模具设计人员来说，选用这类标准化的弹簧衬套，不需要自行设计弹性补偿结构，直接按照标准规格选型即可，能够减少非标零件的设计工作量，同时标准化零件的加工精度更有保障，采购成本也远低于定制加工的非标零件。在高温注塑工况下，比如加工PC、PEEK等需要较高料筒温度的工程塑料时，

　　模具定模板的温度会长期维持在80-120摄氏度，金属零件的热胀量会导致配合间隙发生变化，这套弹簧衬套的弹性结构能够自动适配热胀带来的尺寸变化，避免因为热胀导致浇口套卡死，或者冷缩出现间隙漏胶的问题。在多腔模具的应用中，每个浇口套都配套对应规格的弹簧衬套，能够保证所有浇口的安装高度一致，进浇平衡度更容易控制，减少多腔模生产中出现的各型腔填充不均、产品质量差异大的问题。建模过程中对衬套的所有配合面都做了公差标注，装配时可以直接参考模型中的公差要求进行零件检验，不需要额外绘制二维图纸的公差表，提升设计到加工的流转效率。衬套的材质默认适配常用的模具弹簧钢，热处理硬度控制在HRC40-45之间，既保证足够的弹性，又有足够的耐磨性，长期使用不会出现弹性失效、内壁磨损起槽的问题。
