注塑模具用空气提升阀结构设计

　　在注塑成型生产环节，空气提升阀也常被业内叫做气顶、空气销，是装在模具型腔内部的关键脱模辅助元件，很多刚接触模具设计的工程师容易忽略这类小元件的作用，实际在深腔壳体、透明光学件、薄壁软胶件的生产中，选对空气提升阀的规格、装对位置，能直接解决七成以上的顶白、粘定模、脱模变形问题。这类元件的核心工作逻辑，是在模具开模顶出的瞬间，通过阀杆和阀体之间的间隙引入压缩空气，在塑件和型腔壁之间形成一层均匀的气膜，抵消塑件因为冷却收缩包裹在型腔上的抱紧力，相比传统的顶针、顶块顶出，它不会在塑件表面留下明显的顶出痕迹，也不会因为局部顶出力过大造成塑件内应力集中，尤其适合表面要求高、不允许有顶出痕迹的外观件生产。

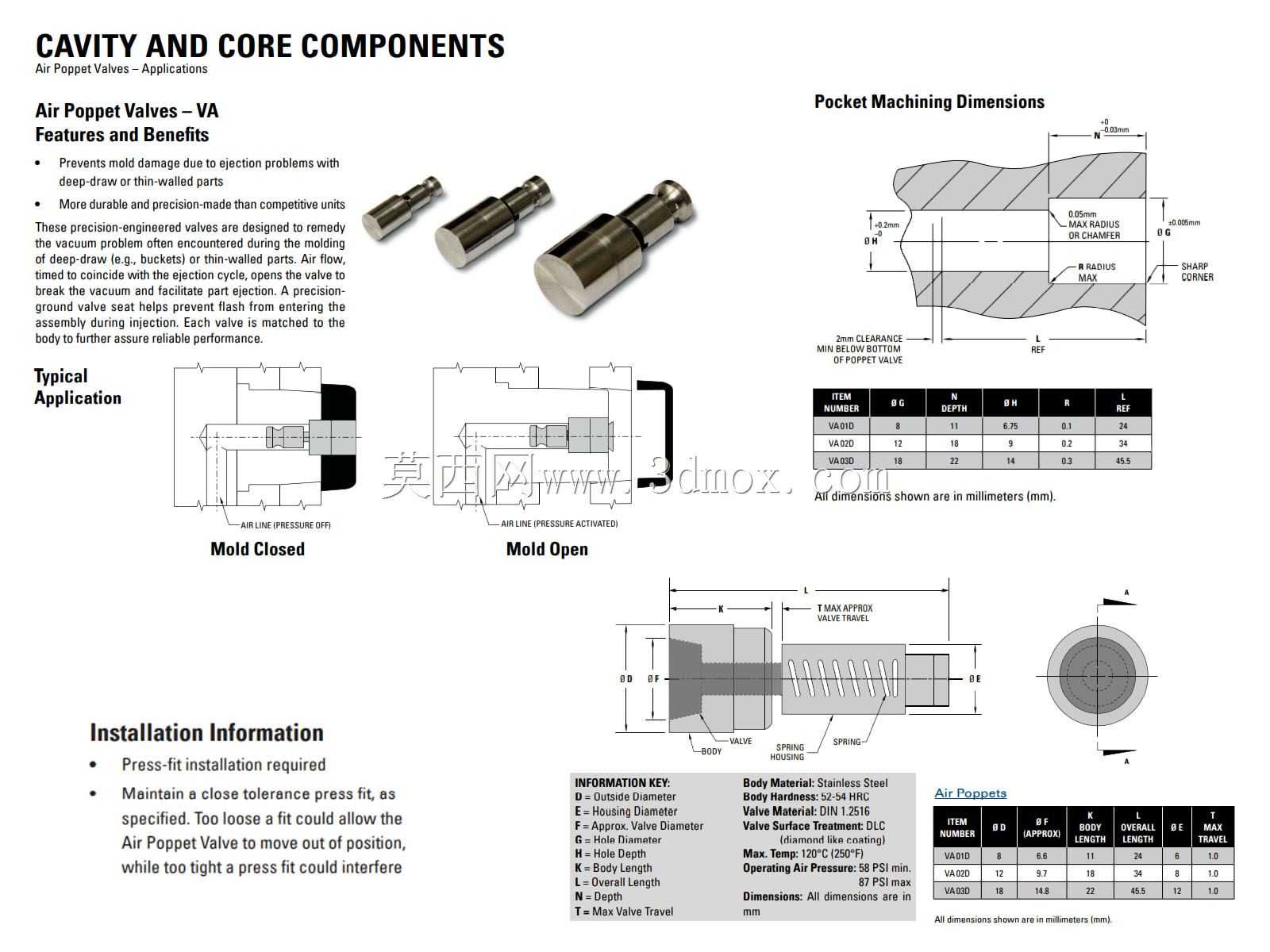

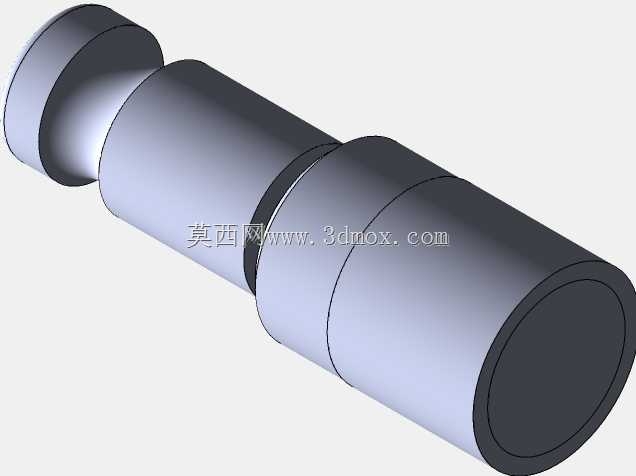

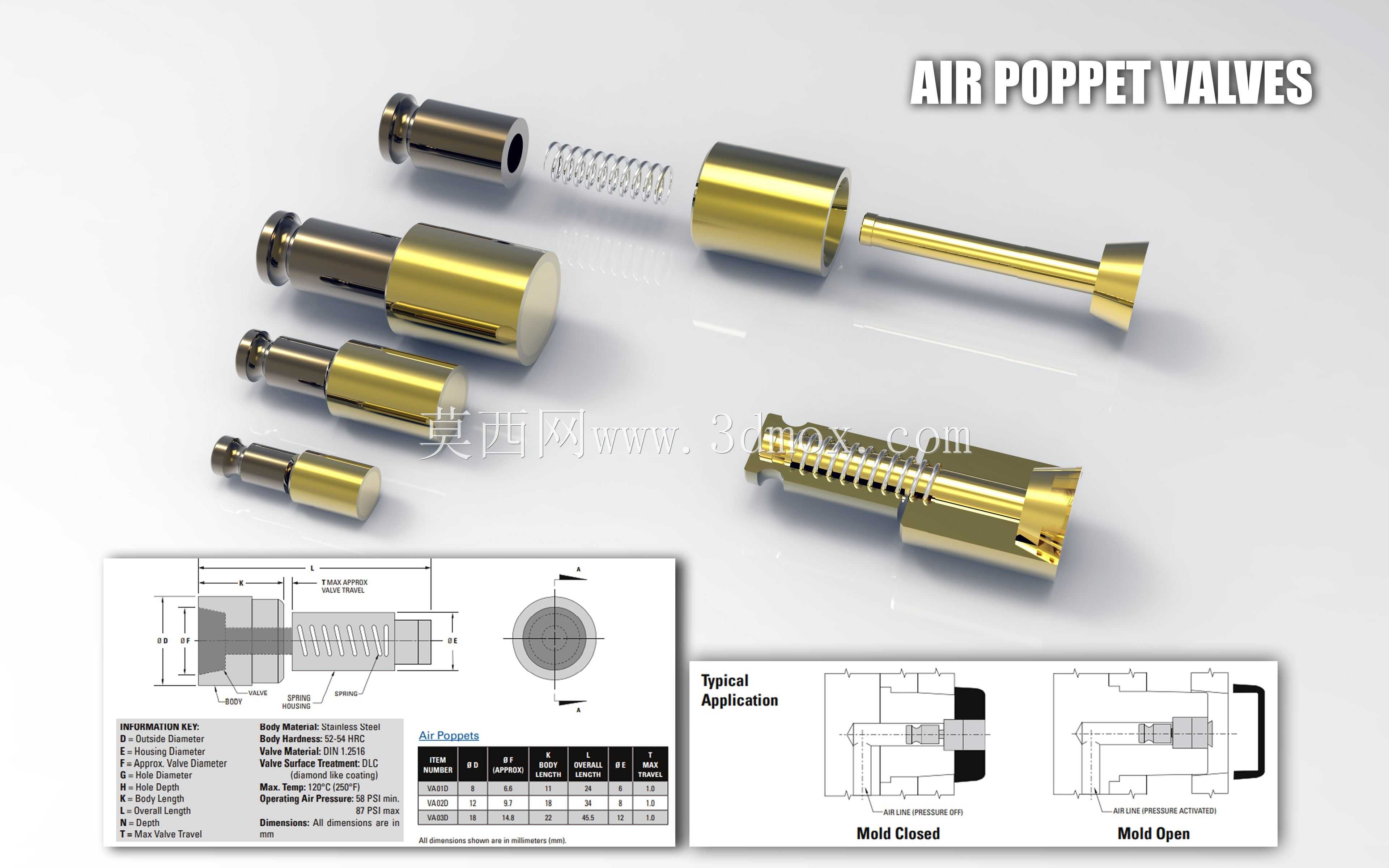

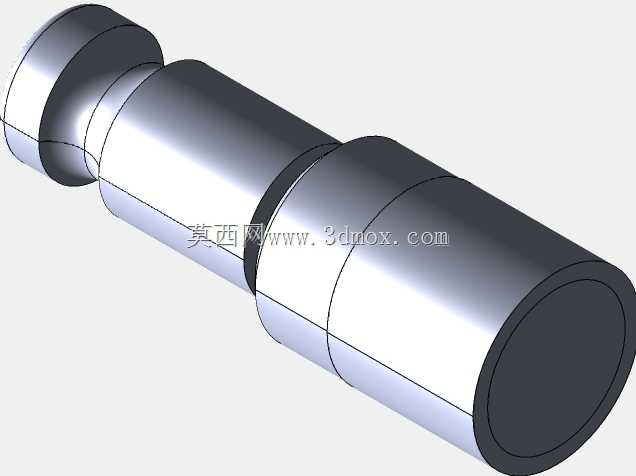

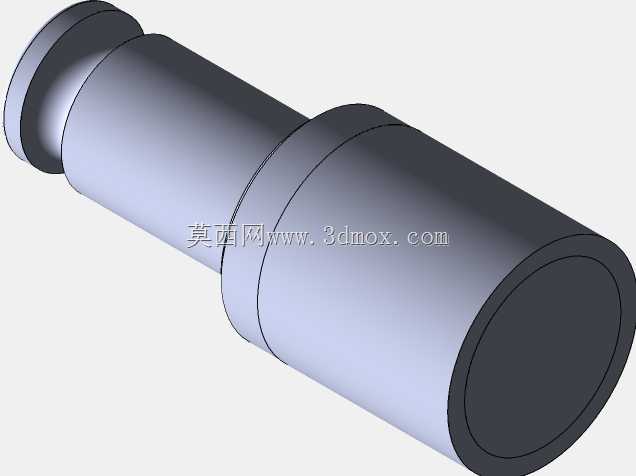

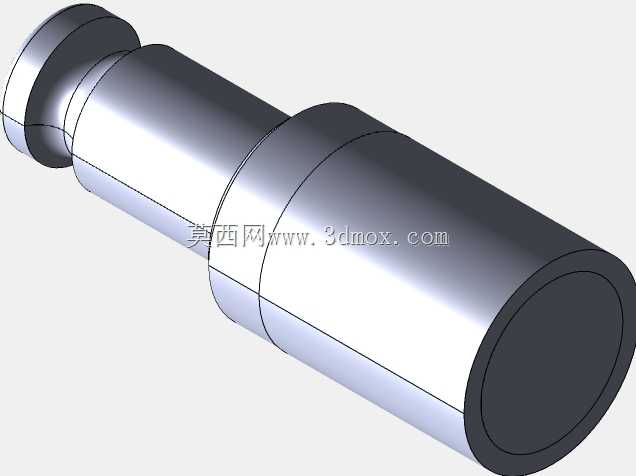

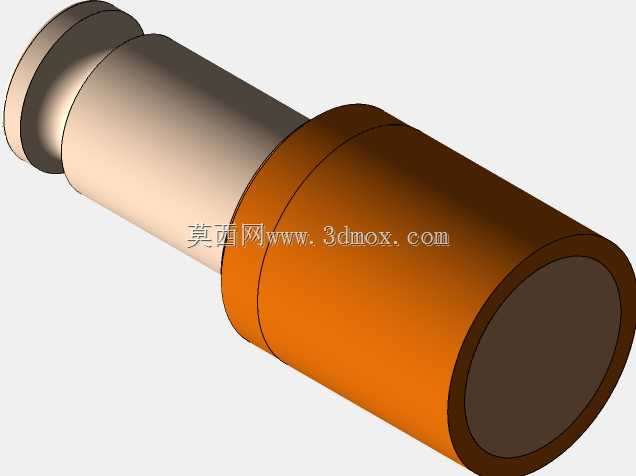

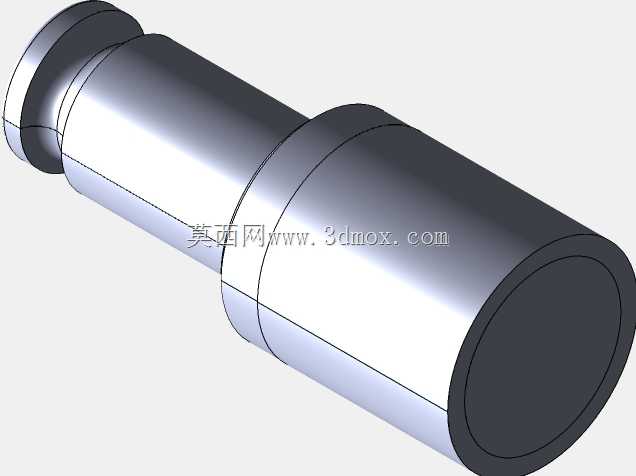

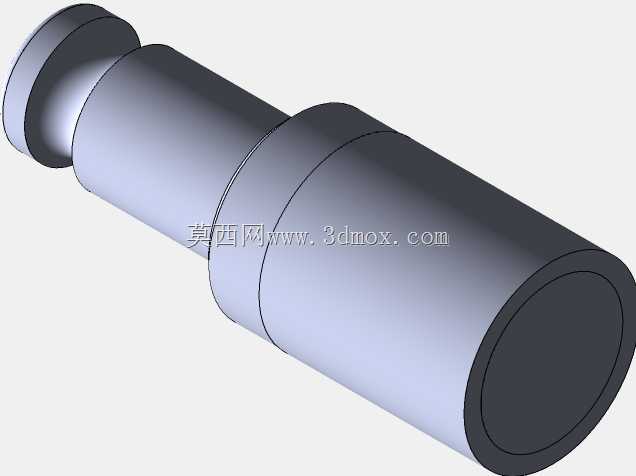

　　从结构设计上看，这套空气提升阀采用了分体式同轴装配结构，主要由阀座、复位弹簧、阀芯三个核心部件组成，阀芯头部做了圆弧过渡的密封面，合模状态下弹簧提供预紧力，让阀芯头部和阀座的密封端面紧密贴合，避免注塑过程中熔融的塑料进入阀体内部造成堵料；开模顶出时，模具气路接通压缩空气，气压克服弹簧预紧力推动阀芯向内移动，密封面打开，压缩空气顺着阀芯和阀座之间的环形间隙均匀喷向塑件和型腔的贴合面，快速形成均匀的气压层，把塑件从型腔壁上平稳吹脱，当气压断开后，弹簧自动推动阀芯复位，重新封闭密封面，等待下一个注塑循环。

　　设计这类空气提升阀的时候，首先要明确安装边界，阀体外径是和模具安装孔做H7/m6的过渡配合，安装孔的加工深度要比阀体总长度多留0.2到0.3毫米的余量，避免合模时阀体被压坏；阀芯的头部端面在合模状态下要和型腔表面齐平，公差控制在±0.02毫米以内，既不能突出型腔表面造成塑件表面出现凹痕，也不能凹进太多导致塑件表面产生凸点。不同规格的空气提升阀对应不同的排气流量和顶出面积，小规格的适合小型精密件的局部脱模，大规格的可以用在深腔桶类件的中心位置，提供更大的气浮面积。建模过程中要重点关注几个配合尺寸的公差：阀芯和阀体内孔的配合间隙控制在0.01到0.015毫米，这个间隙既要保证阀芯滑动顺畅不卡滞，又要避免熔融塑料在注塑压力下渗入间隙造成飞边或者堵阀；弹簧的预紧力要根据常用的注塑气压调整，一般预紧力设置在0.2到0.3MPa气压下就能打开，保证开模瞬间气路能及时导通，不会出现延迟进气导致的脱模不同步问题。

　　实际生产应用里，空气提升阀的安装位置也有讲究，要尽量布置在塑件抱紧力最大的区域，比如深腔的底部、加强筋的交汇位置，同时要避开塑件的外观面和后续需要粘接、焊接的功能区域；气路连接要做密封处理，避免漏气导致气压不足，顶出时气压一般调整在0.4到0.6MPa，根据塑料材质的收缩率调整，比如PP、PE这类软胶收缩率大，抱紧力强，可以适当调高气压，PC、PMMA这类硬脆材质要适当降低气压，避免气压过大吹裂塑件。日常维护中，要定期拆开阀体清理残留的塑料碎屑和挥发物，避免阀芯卡滞，弹簧如果出现疲劳失效要及时更换，保证复位可靠，避免生产中出现飞边问题。很多工程师在选型时容易忽略阀体的材质，接触高温塑料的工况要选用经过热处理的不锈钢材质，避免长期高温下阀体变形导致配合失效，普通工况可以选用镀硬铬的铜合金材质，耐磨性能更好，滑动更顺畅。
