直角式黄铜针型流量调节阀结构设计

　　这款直角式针型调节阀主要应用在小通径直管路的流体通断与流量微调场景，常见于实验室气路、小型液压试验台、医疗设备流体回路、家用净水设备的支路调节等工况，适配低压常温的水、气体、轻质油类等介质输送场景，相比同通径的球阀，它的调节精度更高，可实现从微开到全闭的线性流量控制，适合需要精准控制介质流量的支路回路。

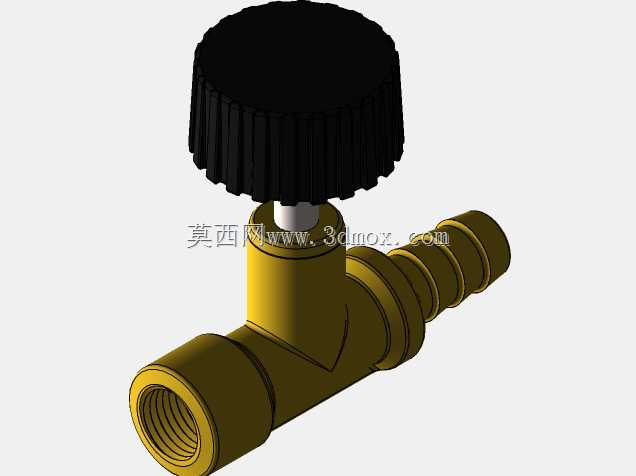

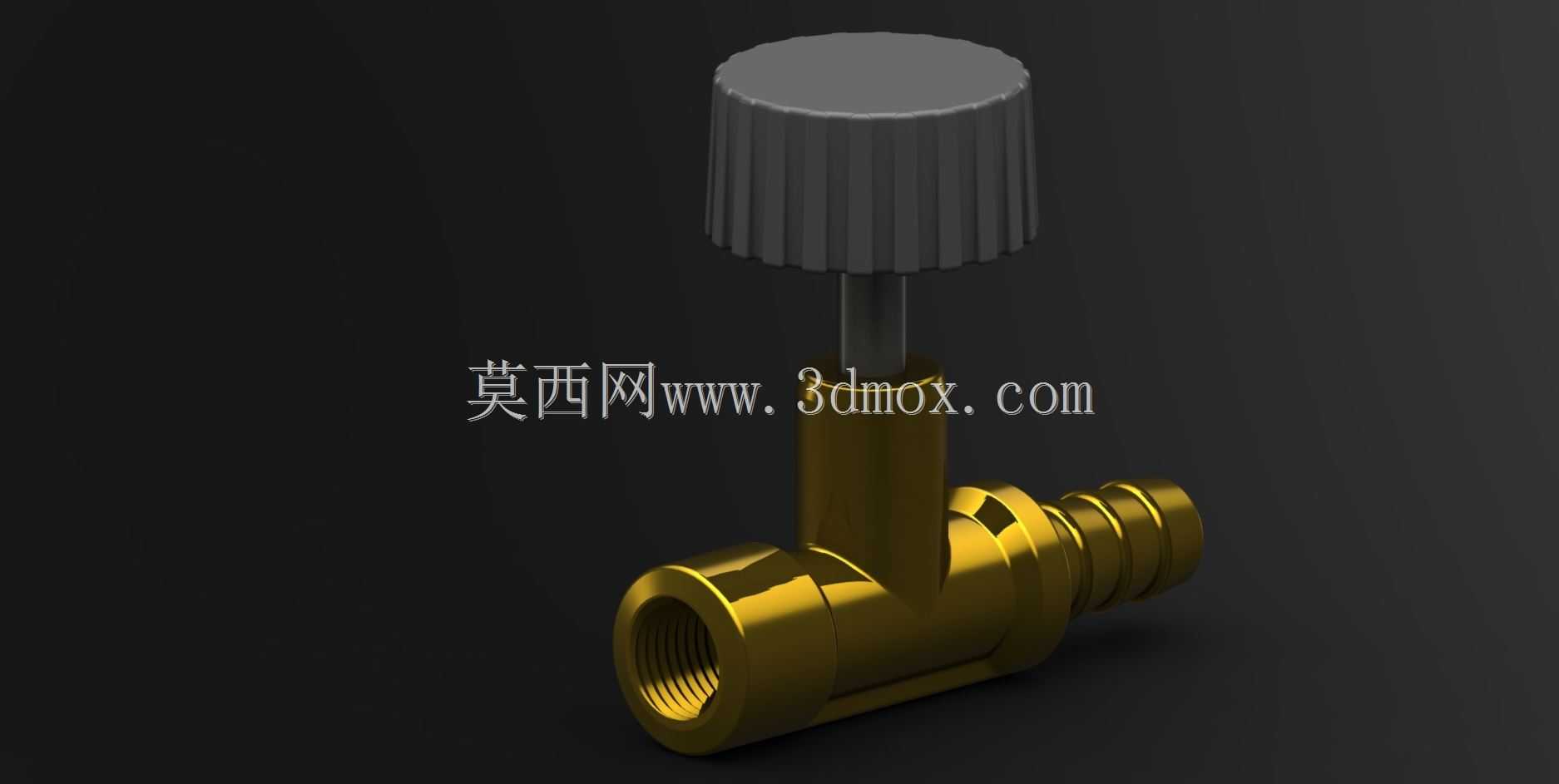

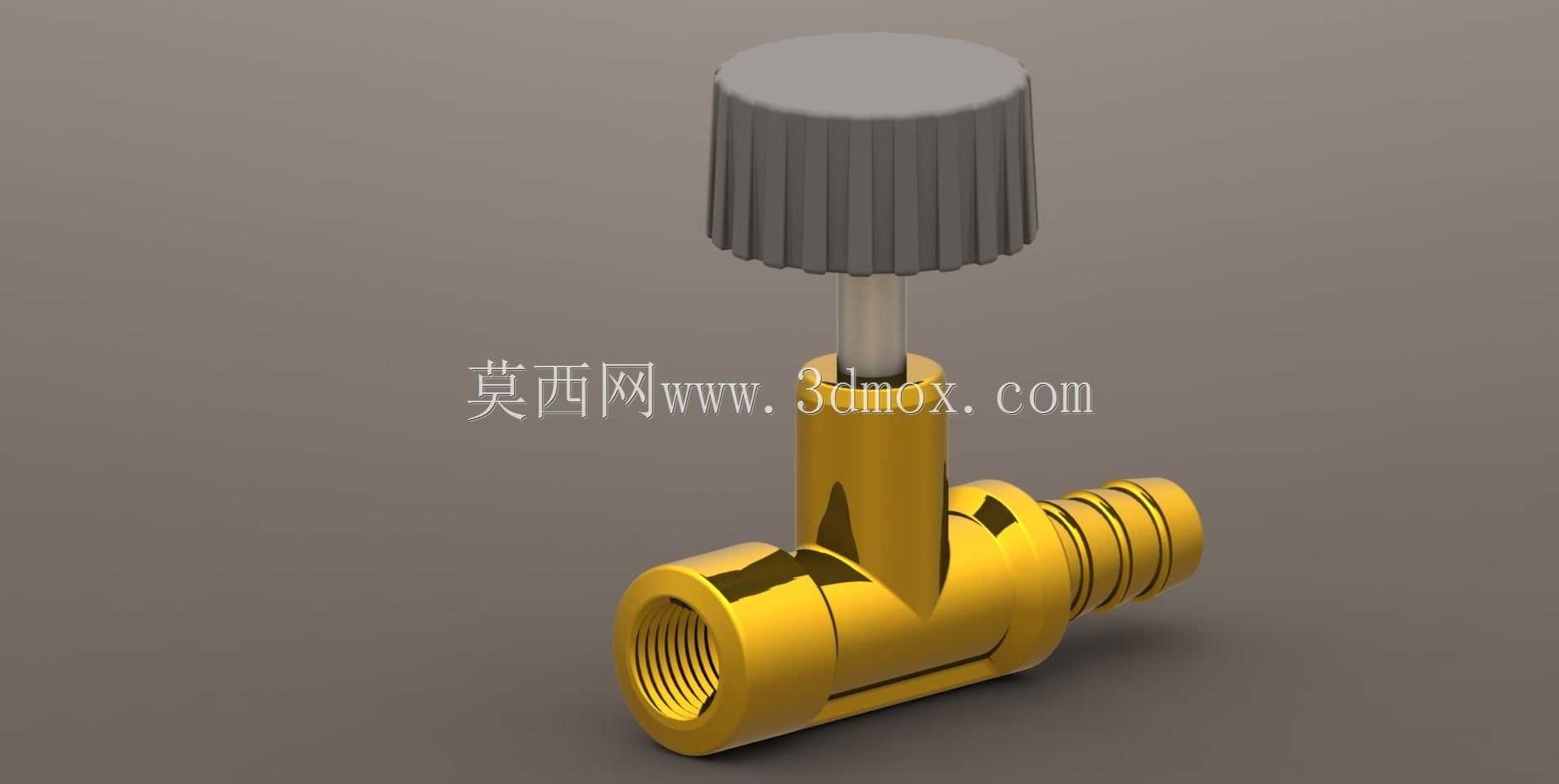

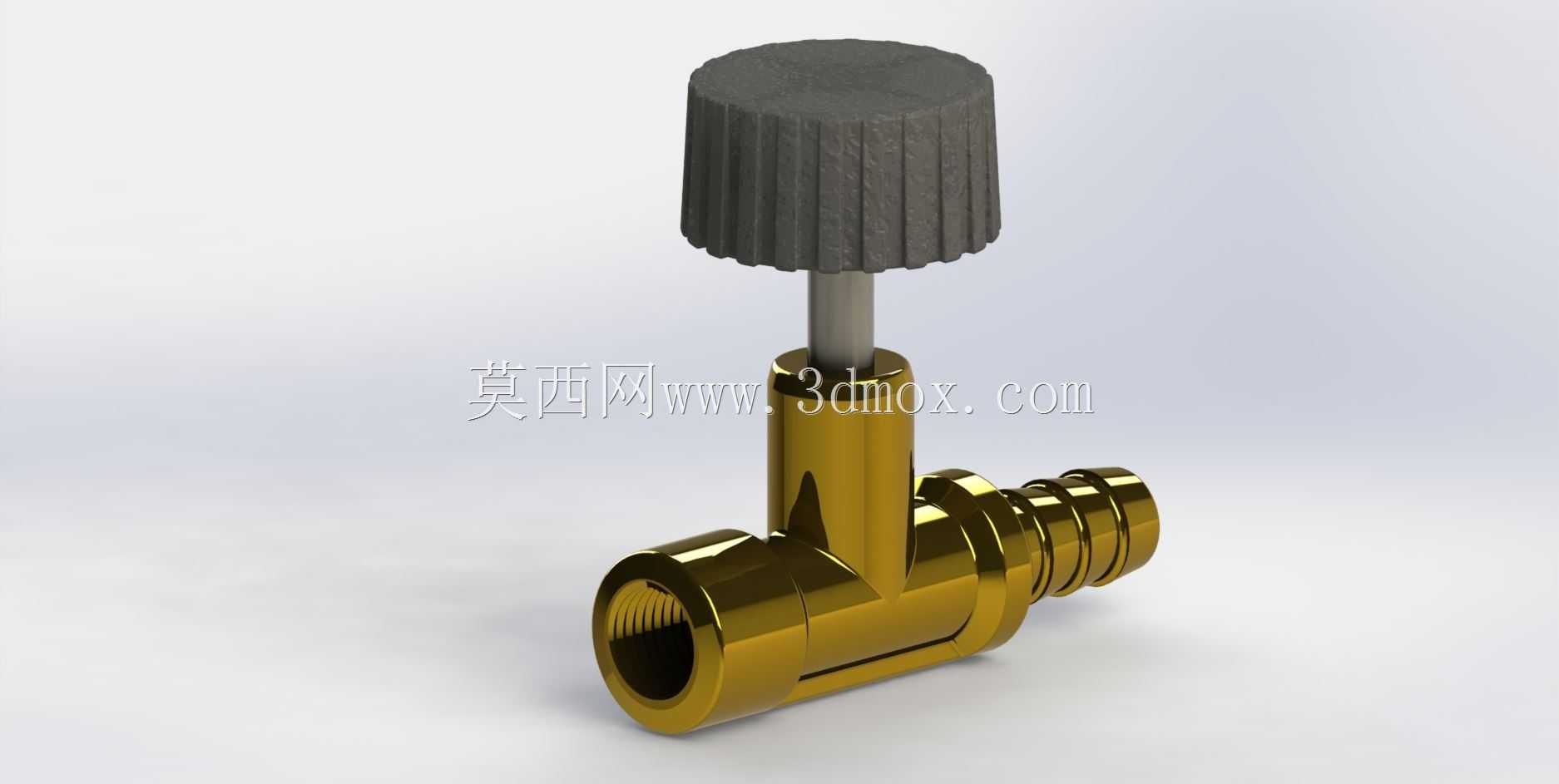

　　从结构设计来看，阀体采用直角90度布局，两个接口分别为内螺纹NPT1/8规格与插杆式宝塔接头，其中内螺纹端用于对接带外螺纹的硬管或接头，宝塔端可直接插入内径匹配的软管，通过卡箍紧固即可完成密封连接，这种异接口设计省去了管路转接的额外接头，减少了管路泄漏点，适配软硬管混合连接的安装场景。阀体主体采用黄铜材质切削加工，黄铜的切削性能优异，可保证内部流道的加工精度，同时黄铜的耐腐蚀性适配多数常规民用与工业低压流体场景，成本也相对可控，适合批量生产应用。

　　上部的调节旋钮采用滚花设计，增大手动旋转时的摩擦力，无需额外工具即可手动调节开度，旋钮下方的阀杆采用金属材质，与阀体内部的阀针采用一体式结构，阀针头部为锥形结构，与阀体内部的密封座配合，通过旋转旋钮带动阀杆上下位移，改变锥形阀针与密封座的通流间隙，从而实现流量的精准调节，当阀针完全压下时，可实现管路的完全截止，密封面采用金属硬密封结构，在低压工况下可保证零泄漏，同时相比软密封结构，金属密封的使用寿命更长，不会出现密封件老化失效的问题。

　　安装边界方面，该阀整体为直角布局，安装时需要预留旋钮的操作空间，旋钮直径大于阀体直径，安装时旋钮上方需要预留至少20mm的操作空间，方便手指旋转调节，两个接口的轴线呈90度垂直布局，安装时可根据管路走向选择内螺纹端接水平管路、宝塔端接垂直管路，或者反向安装，整体结构紧凑，整体长度不超过50mm，高度不超过60mm，适合安装在空间狭小的设备内部管路中，不会占用过多的设备安装空间。

　　在流道设计上，阀体内部的流道采用等径设计，通径与接口尺寸匹配，没有突然的扩径或缩径结构，可减少介质流经阀门时的压力损失，同时流道内壁做了光滑处理，减少介质残留，对于洁净度要求较高的流体回路，可减少介质滞留造成的污染风险。阀杆与阀体的配合部位采用间隙密封配合，加工精度控制在IT7级，既保证阀杆可顺畅上下移动，又可避免介质从阀杆部位泄漏，无需额外添加密封填料，减少了后期维护的需求。

　　实际选型应用时，需要注意该阀的额定工作压力不超过1MPa，工作介质温度不超过120摄氏度，不可用于高压蒸汽、强腐蚀性介质的管路中，在气动回路中使用时，可作为支路的流量调节阀，控制气缸的动作速度，在净水设备中可作为废水比调节阀，控制废水的排放流量，在实验室气路中可作为载气的微调阀，精准控制气体的输出流量。相比直通式针型阀，直角式的布局更适合管路90度转弯的安装场景，可替代一个弯头加一个直通阀的组合，减少管路的安装节点，提升管路的整体可靠性。

　　建模过程中，需要重点关注阀针锥形面与密封座的同轴度公差，同轴度需要控制在0.02mm以内，否则会出现关闭状态下泄漏的问题，阀杆的直线度公差需要控制在0.01mm以内，保证调节过程中阀杆不会出现卡滞，旋钮的滚花深度控制在0.5mm左右，既保证足够的摩擦力，又不会因为滚花过深造成加工难度提升。阀体的两个接口的位置度公差需要控制在0.05mm以内，保证安装时管路对接不会出现错位，避免安装应力造成阀体变形。
