大象造型存钱罐吹塑成型模具结构设计

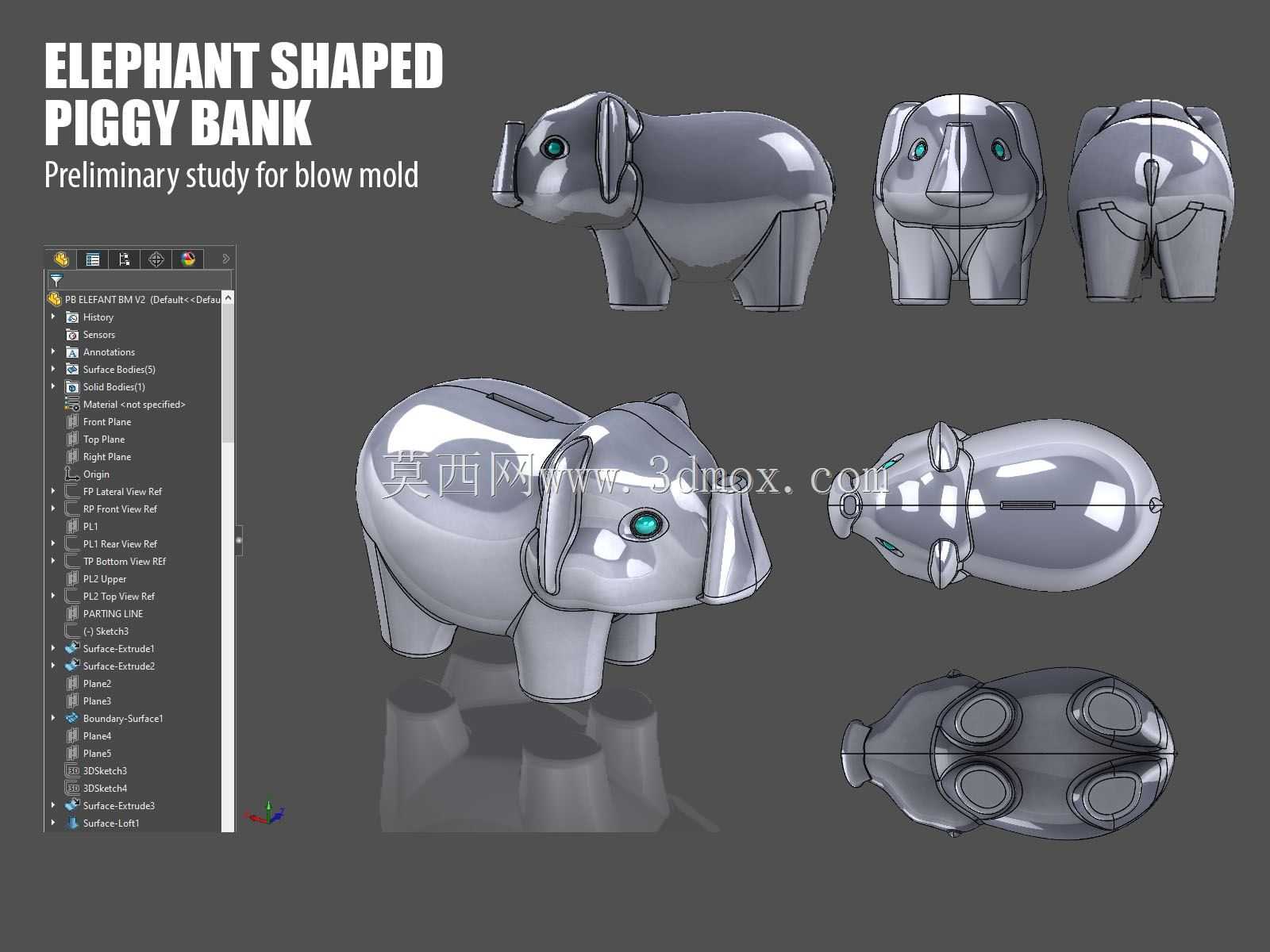

　　这套吹塑模具针对中空类日用文创塑料制品开发，核心服务于儿童文创周边、家居装饰摆件类产品的批量生产场景，适配常规挤出吹塑成型设备的安装接口，模架采用标准模坯搭配定制型腔镶块的组合结构，可直接安装在对应锁模力规格的吹塑机台，无需额外改动设备装夹平台的定位孔位。从产品功能维度看，成型后的大象造型存钱罐需满足硬币存取、日常摆放防倾倒、儿童使用无锐边的核心要求，因此模具设计阶段首先对产品的壁厚分布做了针对性优化，象腿位置作为支撑受力区，型腔对应位置做了0.2mm的壁厚补偿，避免吹塑成型后局部壁厚过薄导致摆放时受压变形；象鼻位置的圆弧过渡区做了流道抛光处理，减少型坯吹胀时的应力集中，防止成型后出现穿孔、薄料缺陷。

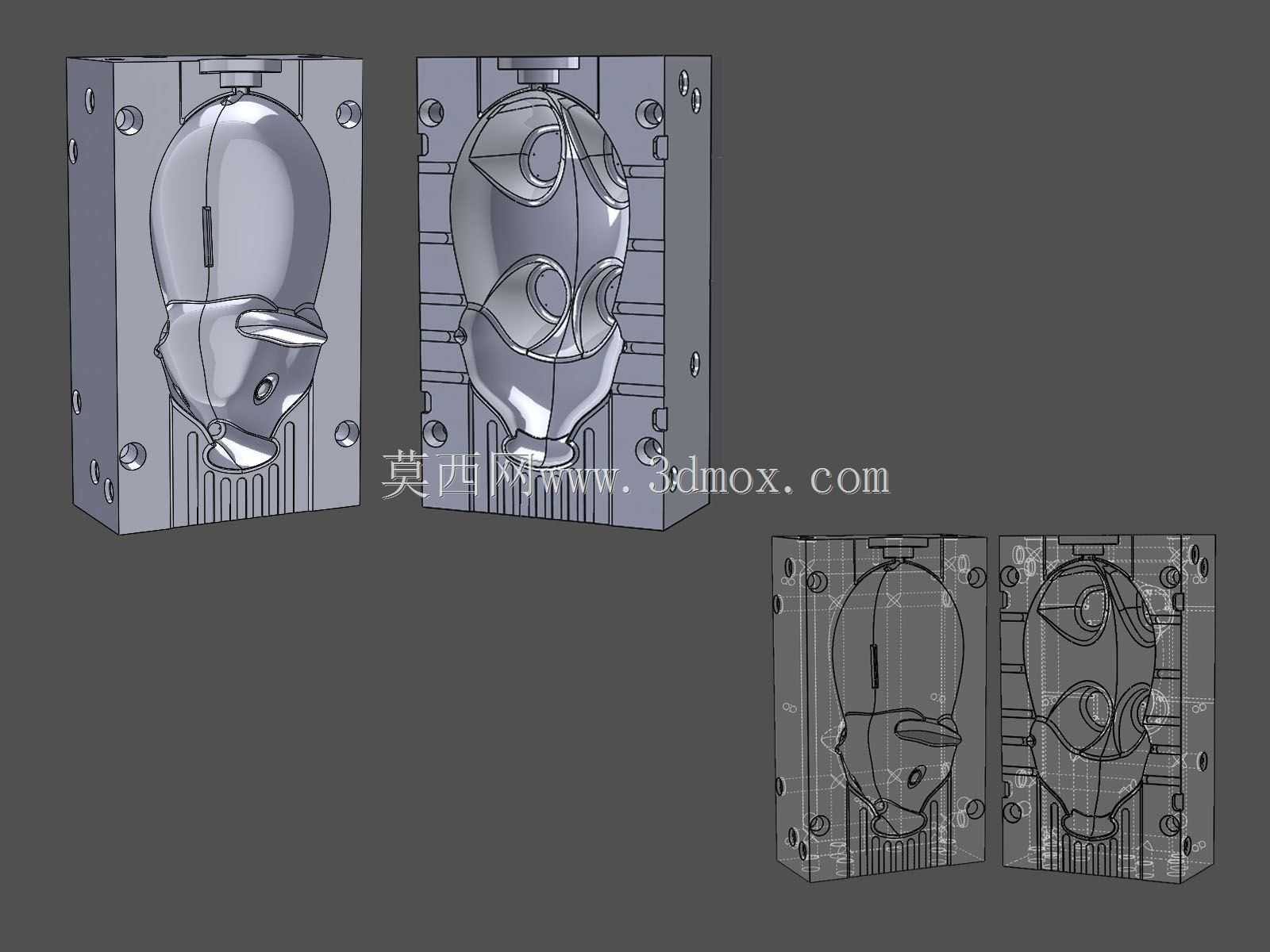

　　设计过程中优先考虑吹塑工艺的成型特性，没有刻意追求完全无缺陷的外观表现，而是针对快速打样验证的需求，简化了部分非核心区域的分型面加工复杂度，躯干位置的轻微凹陷缺陷属于快速验证阶段的可接受范围，不影响产品核心的储钱、摆放功能，能够满足前期市场调研阶段的样件展示、功能验证需求，大幅缩短了从概念到样件的开发周期。模具的分型面沿大象造型的最大轮廓线设置，合模时的封料边采用0.15mm的挤压封料结构，既可以保证吹胀过程中不会出现飞边过厚的问题，也能减少后续修边工序的工作量；吹气口设置在大象造型的底部位置，和后续存钱罐的投币口、取币口位置做了整合，避免在产品外观面留下吹气口痕迹，影响摆件的视觉完整性。从安装边界来看，

　　模具的整体外形尺寸适配中小型吹塑设备的开模行程，导柱导套采用标准规格的滑动导向组件，合模精度可控制在0.05mm以内，能够保证连续生产过程中型腔的对位精度，减少错边、飞边不均的问题。冷却水路采用随形排布的方式，在象耳、象鼻等壁厚较薄的区域，水路距离型腔表面的距离控制在12mm，保证冷却均匀，避免局部冷却过快导致的应力变形；躯干等储料空间较大的区域，水路适当加密，缩短成型周期，提升批量生产的效率。针对吹塑成型常见的型坯下垂问题，模具在进料口位置做了局部的储料腔设计，能够适配不同熔融指数的吹塑级PE、PP原料，调整工艺参数时不需要大幅修改模具结构，可兼容常规日用塑料原料的成型需求。产品的投币口设置在大象背部的平面区域，

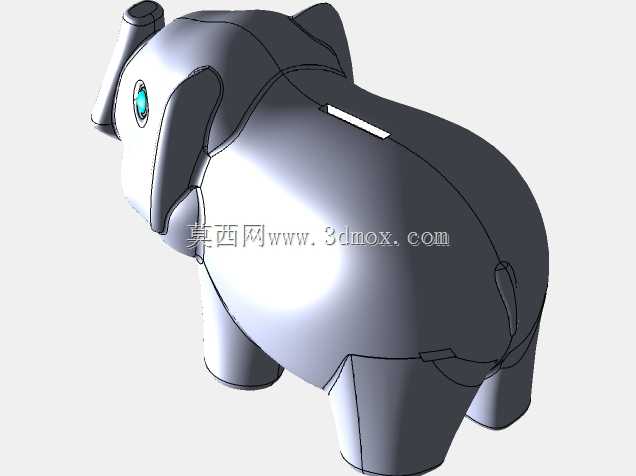

　　对应模具位置做了抽芯滑块结构，吹胀完成后可先抽出滑块再开模取件，不会在产品表面留下明显的合模痕迹；取币口采用常规的橡胶塞配合结构，模具对应位置做了精准的止口尺寸控制，保证成型后的产品和标准橡胶塞的配合松紧度合适，既不会轻易脱落导致硬币掉出，也能方便成年人打开取出硬币。这套模具的设计思路偏向快速验证类项目的开发逻辑，没有过度追求极致的外观精度，而是在满足核心功能的前提下，尽可能压缩模具加工成本、缩短开发周期，适合小批量试产、市场前期调研阶段的样件制作，针对部分海外市场对文创类日用塑料品的需求，可直接在这套模具基础上优化型腔表面细节，调整壁厚分布参数，快速迭代出满足量产要求的正式模具，不需要重新进行整体结构设计，能够大幅降低前期的开发投入风险。
