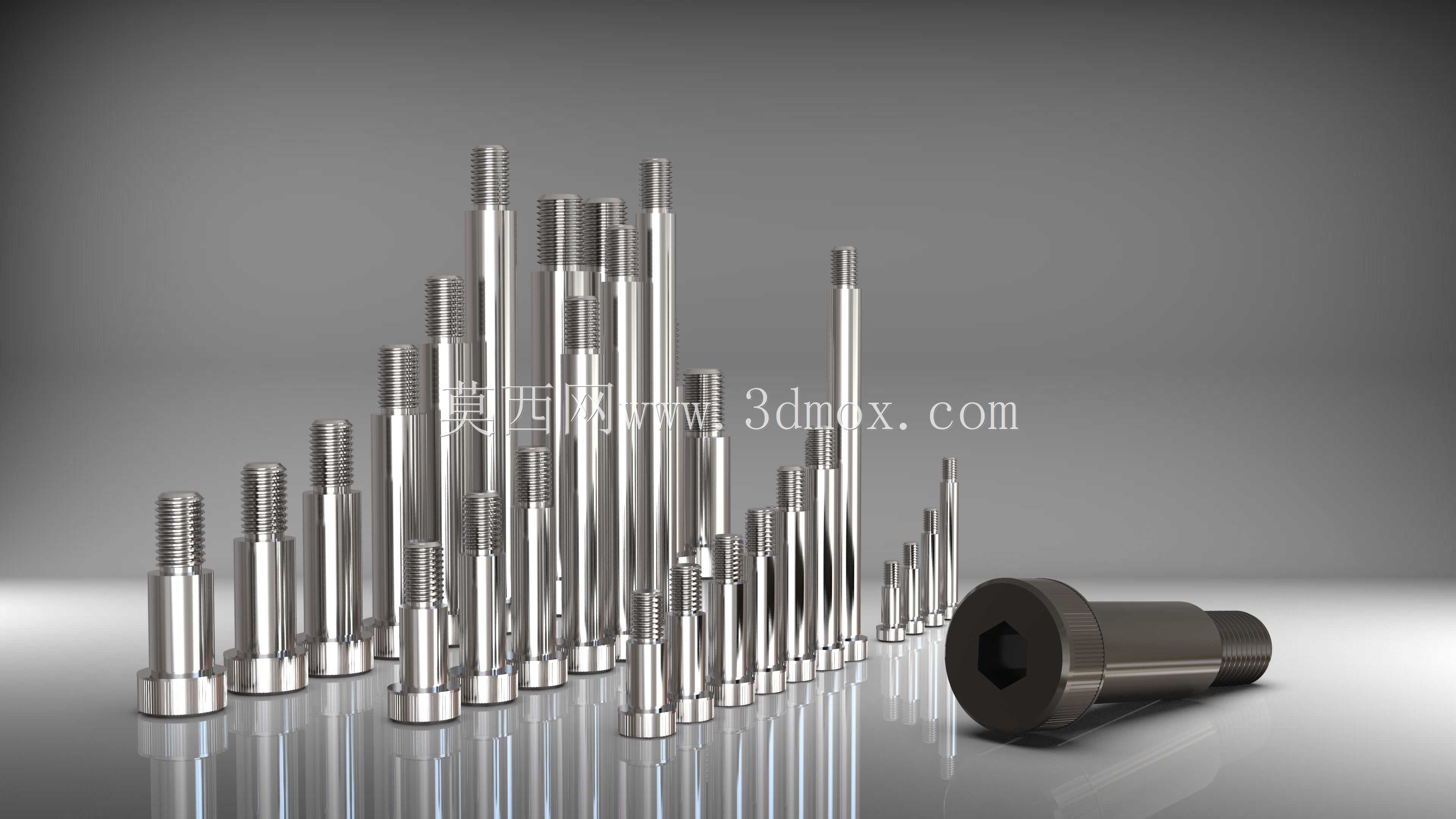

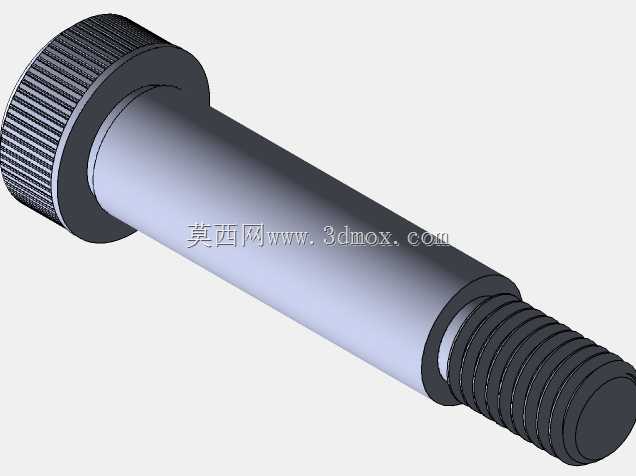

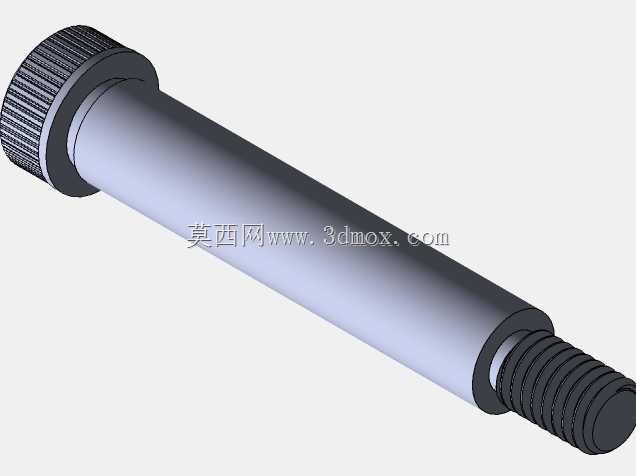

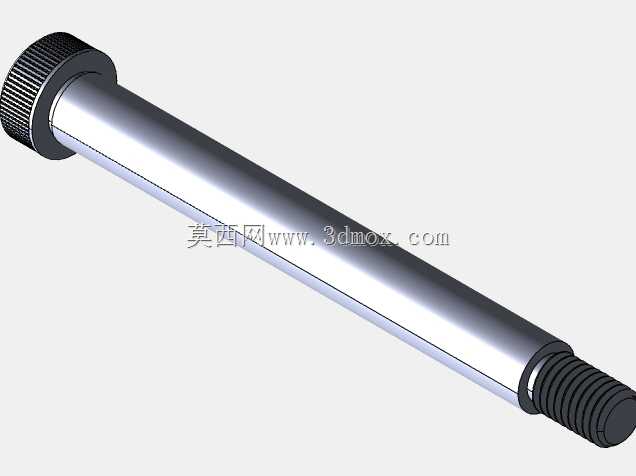

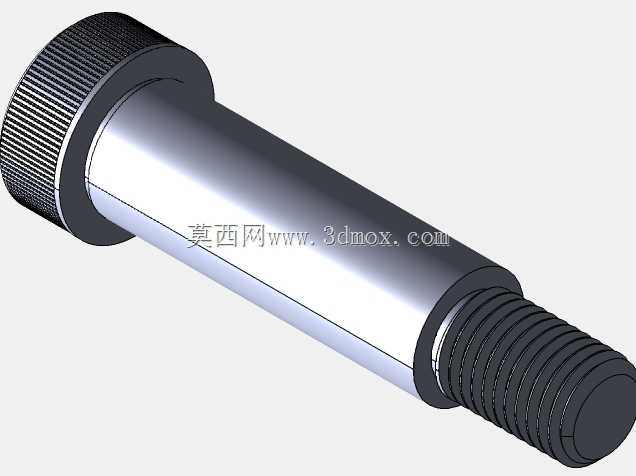

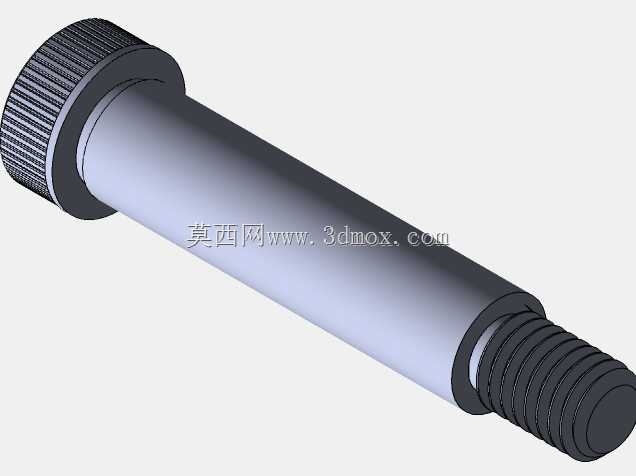

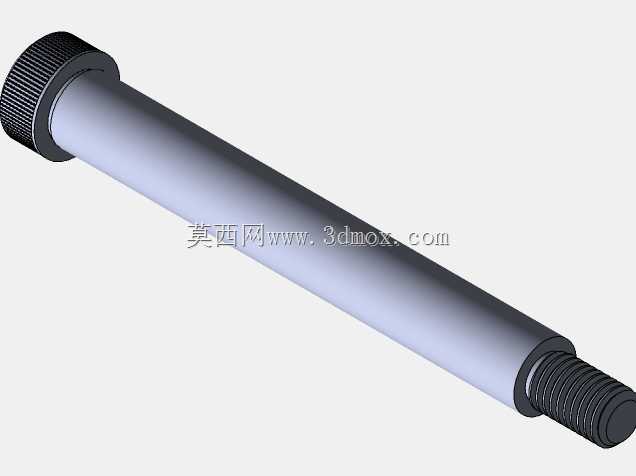

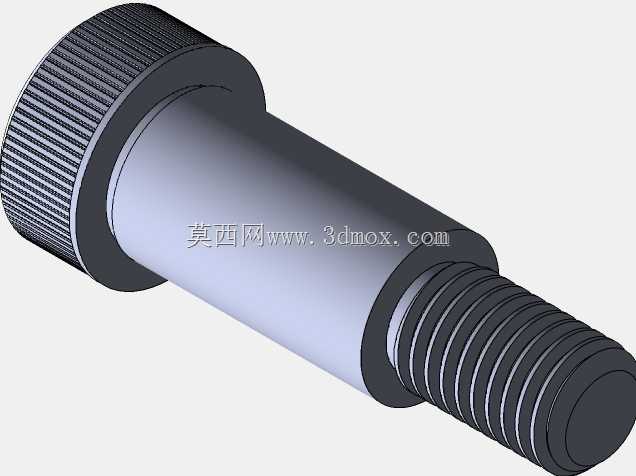

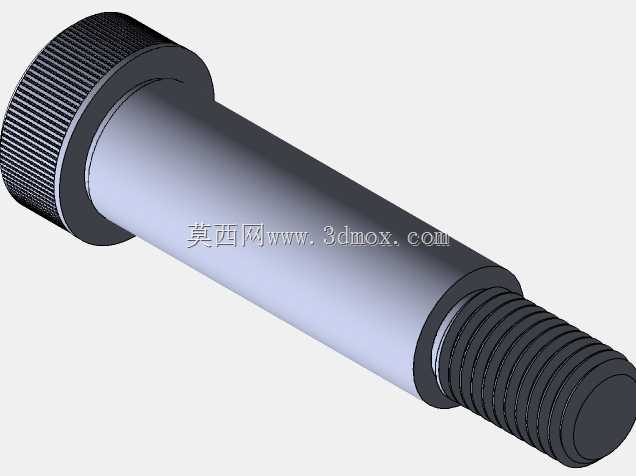

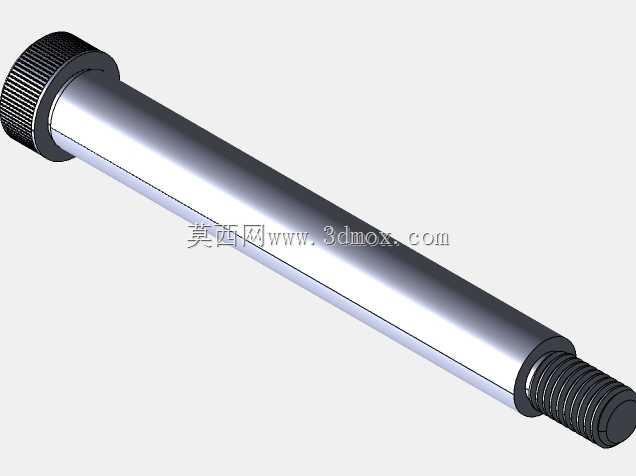

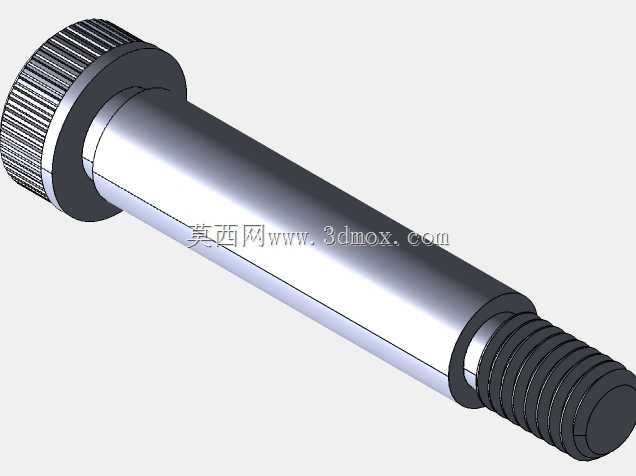

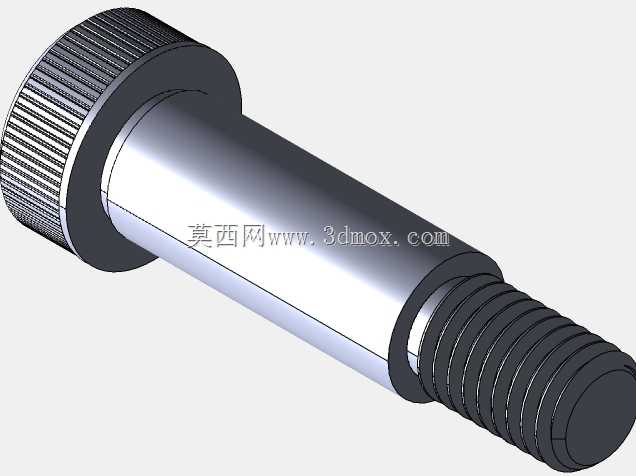

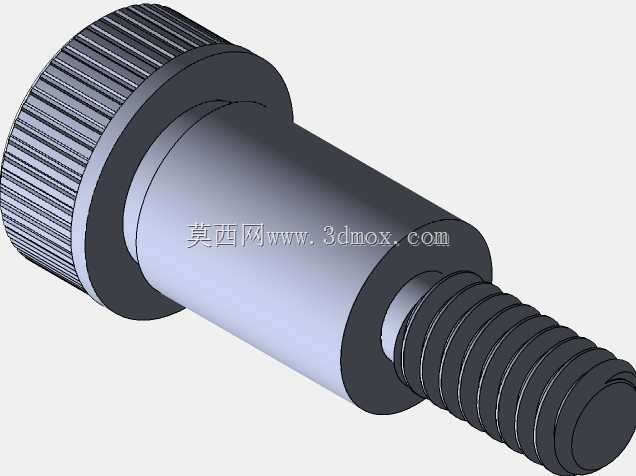

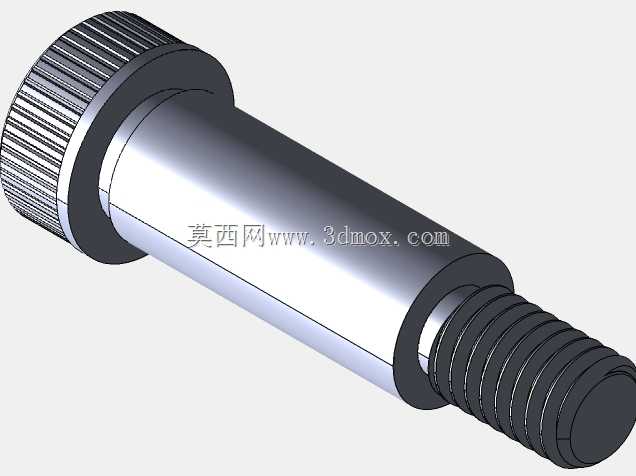

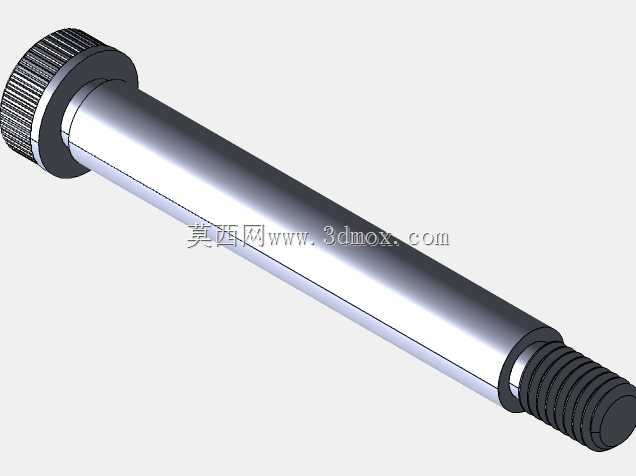

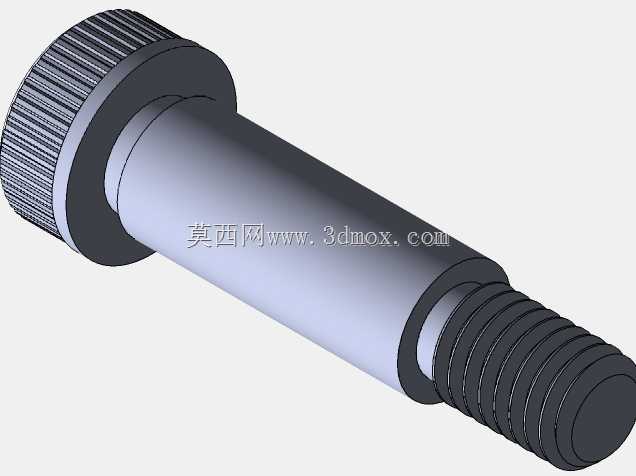

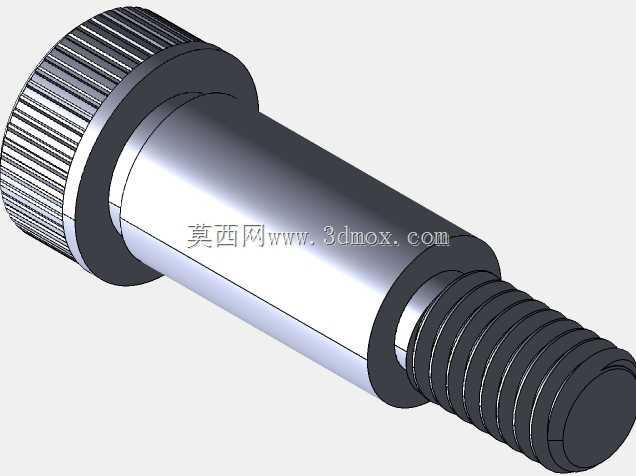

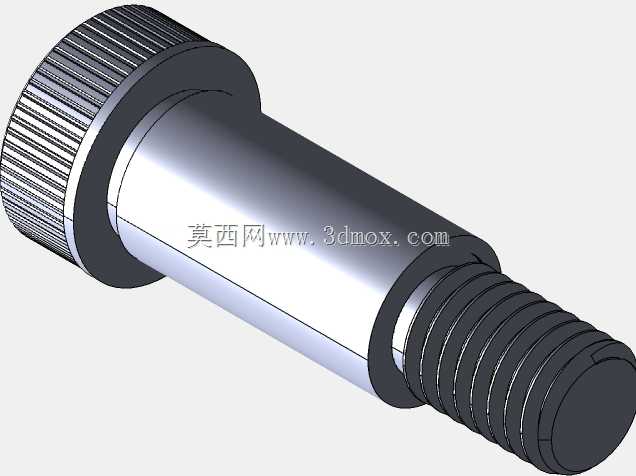

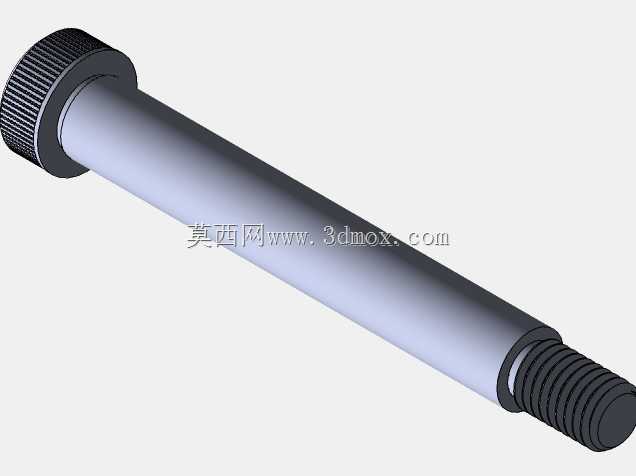

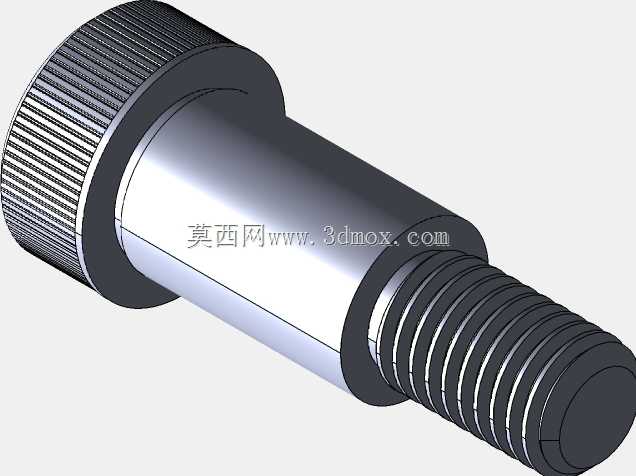

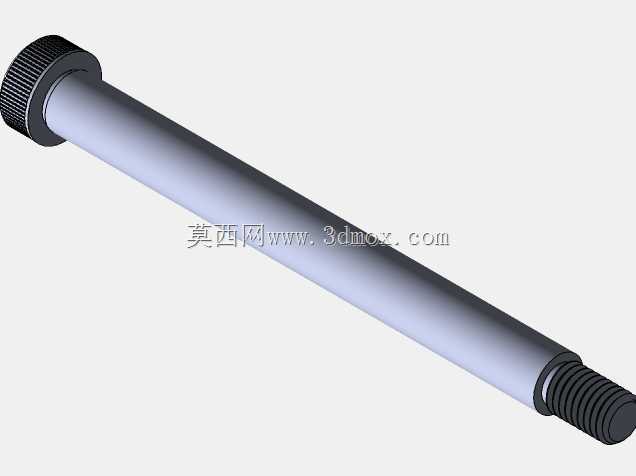

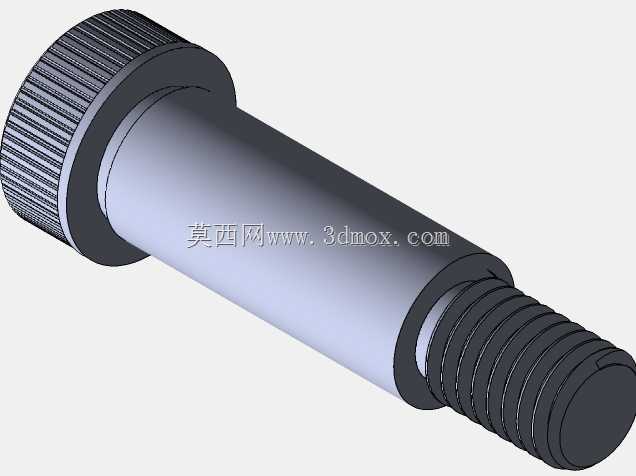

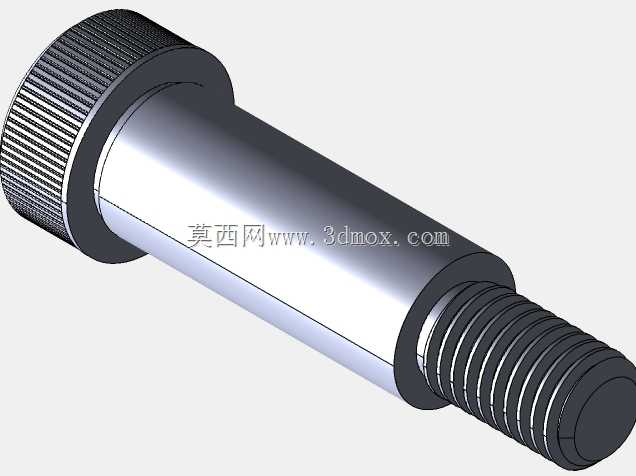

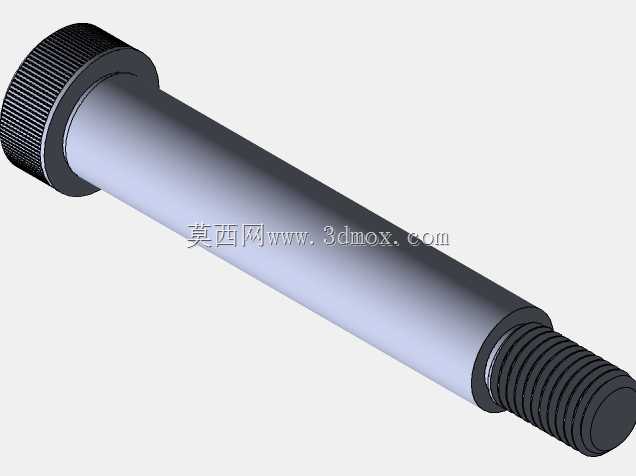

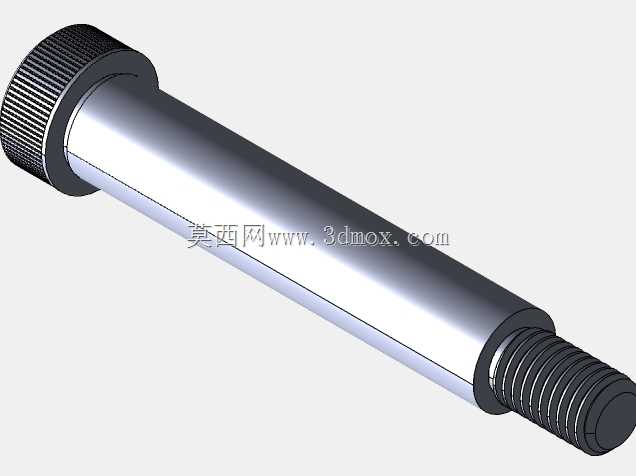

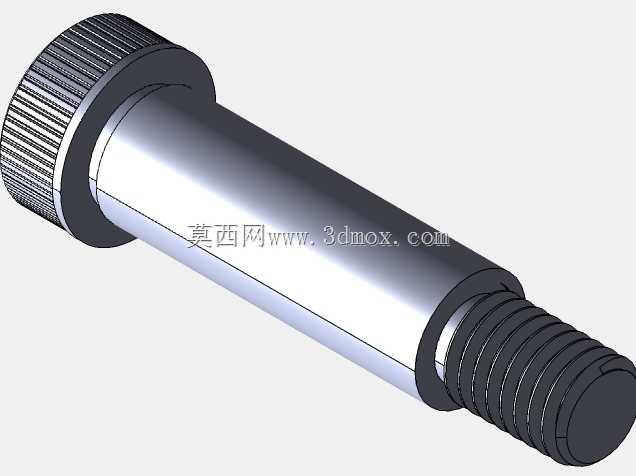

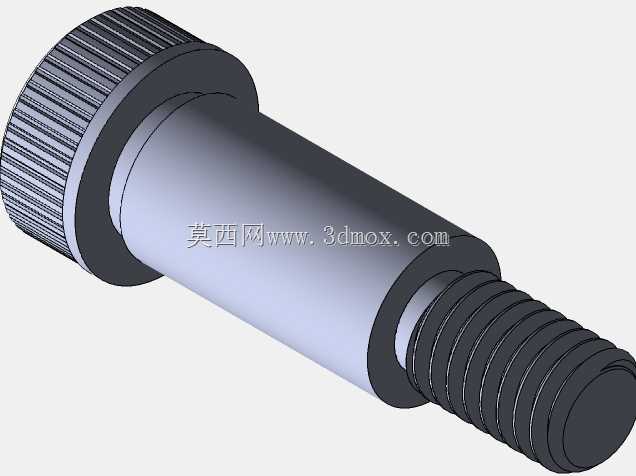

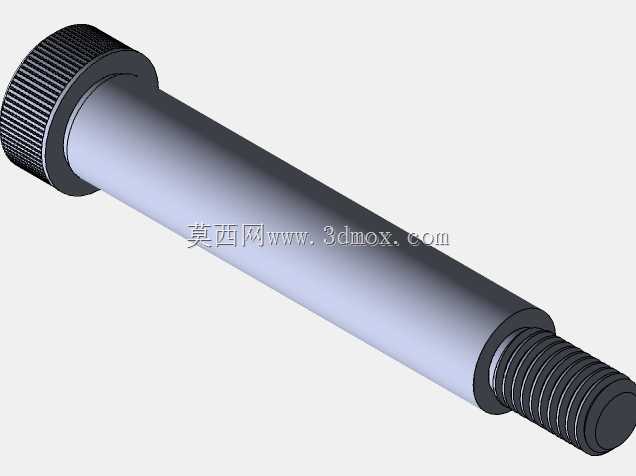

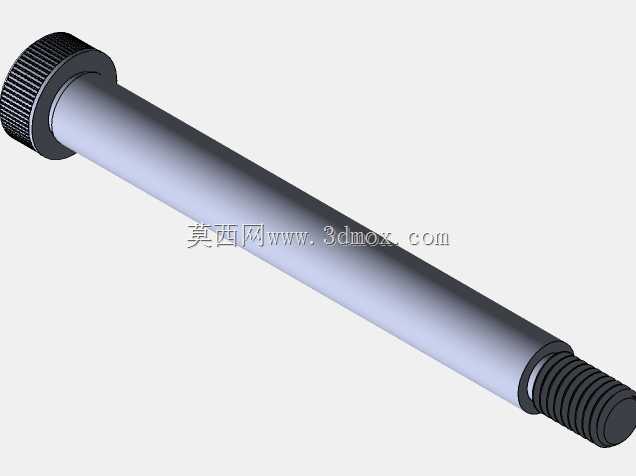

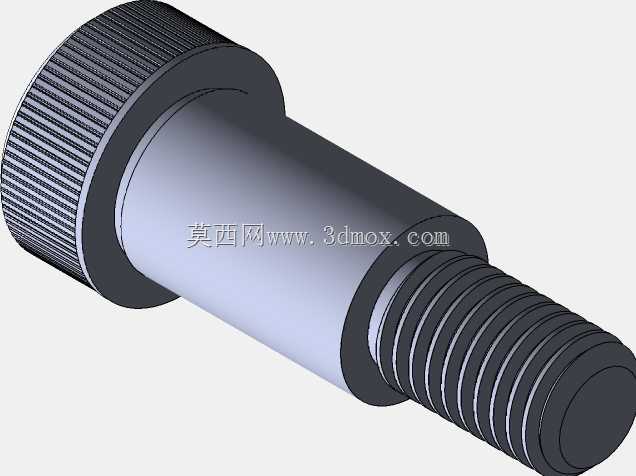

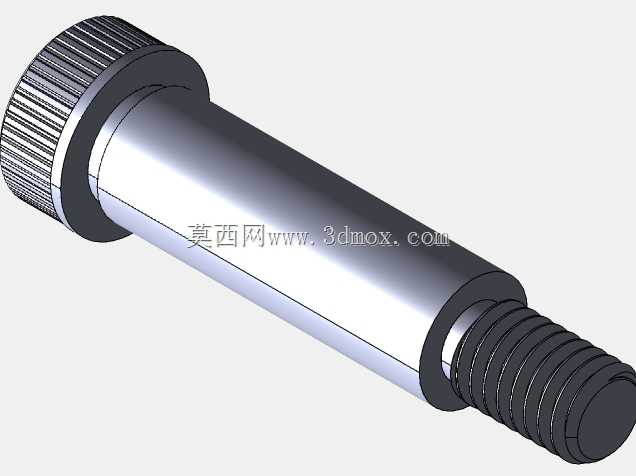

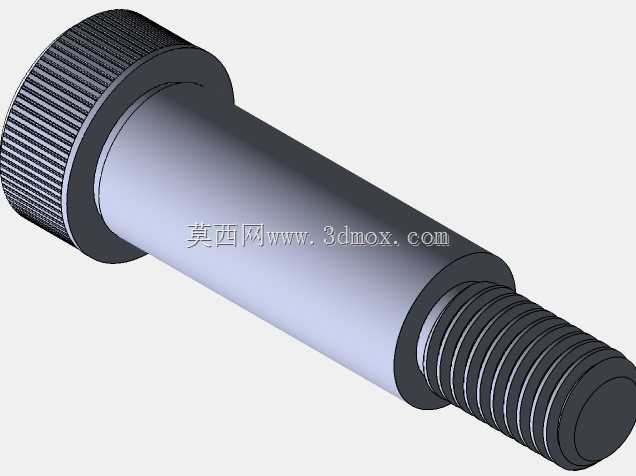

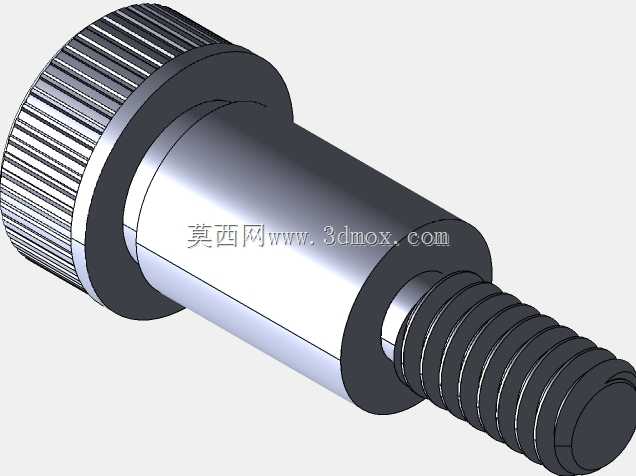

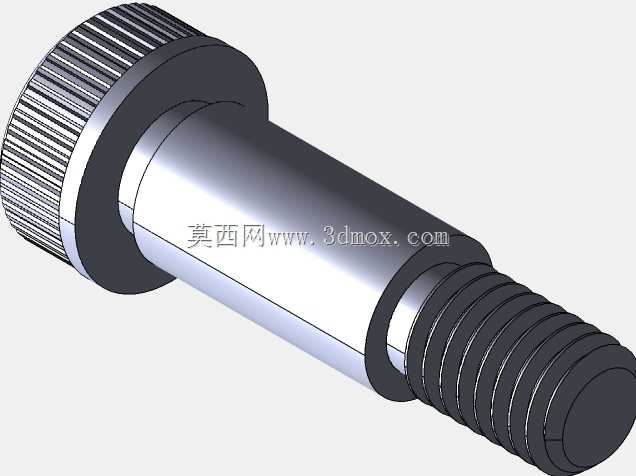

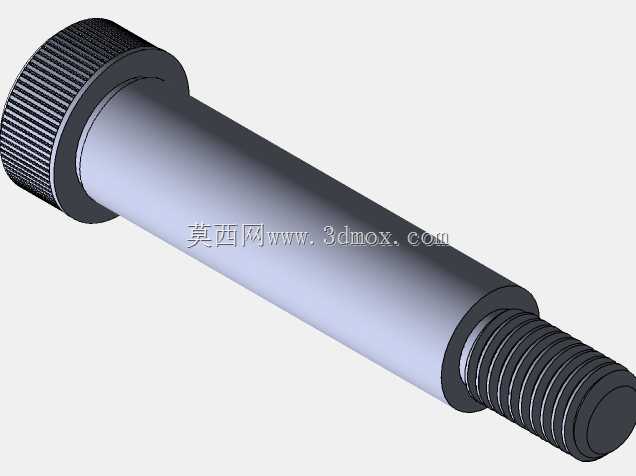

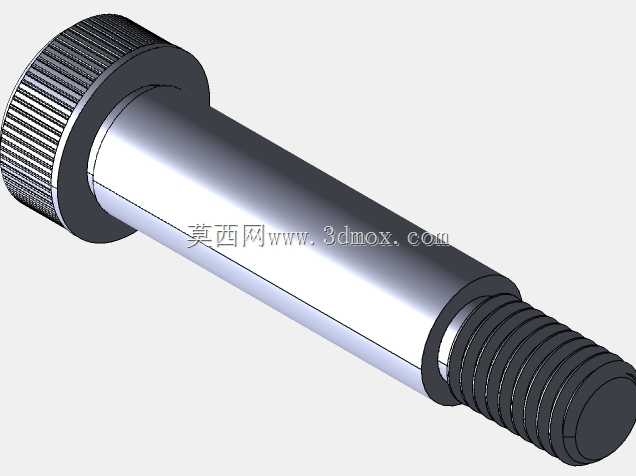

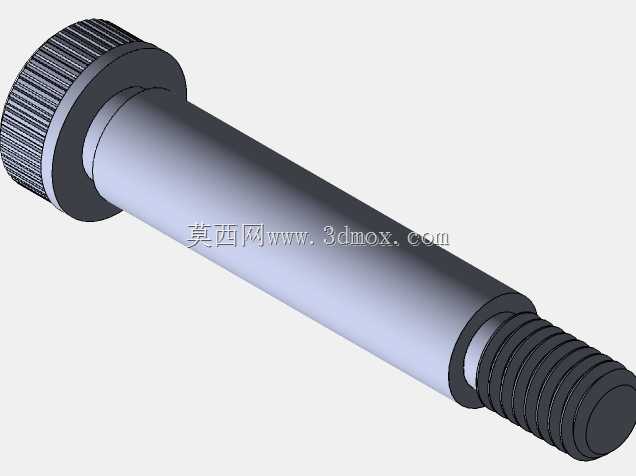

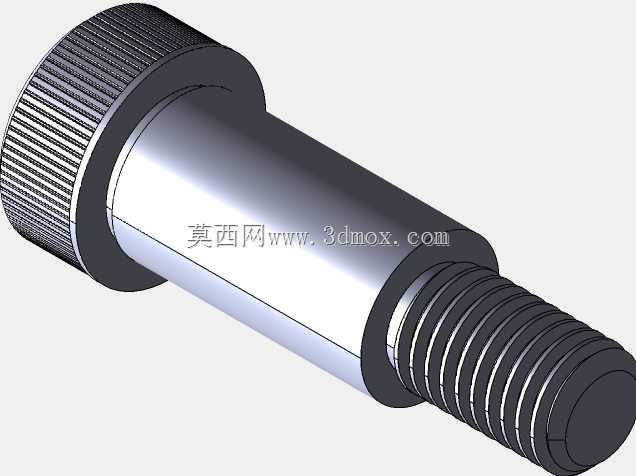

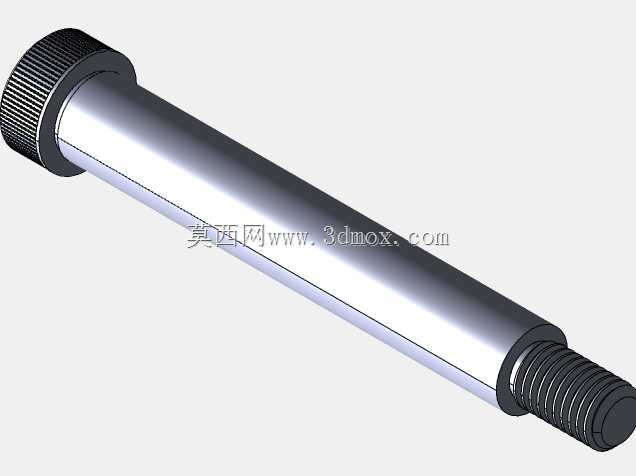

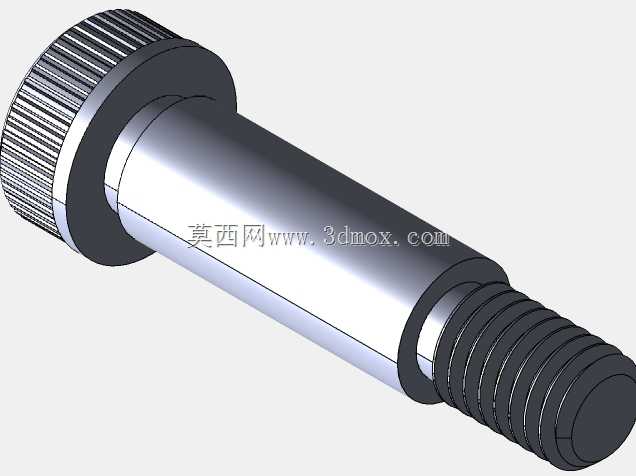

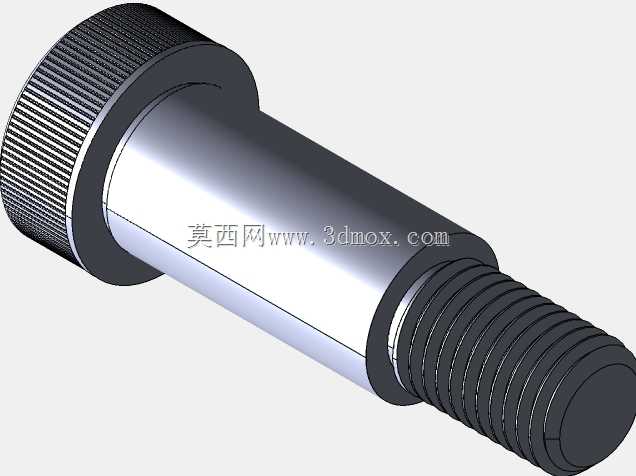

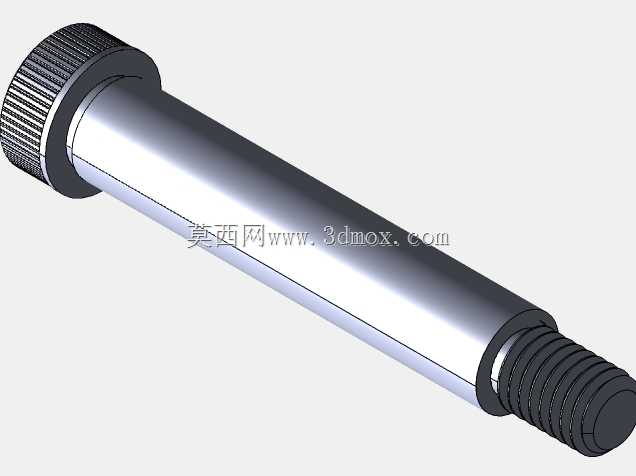

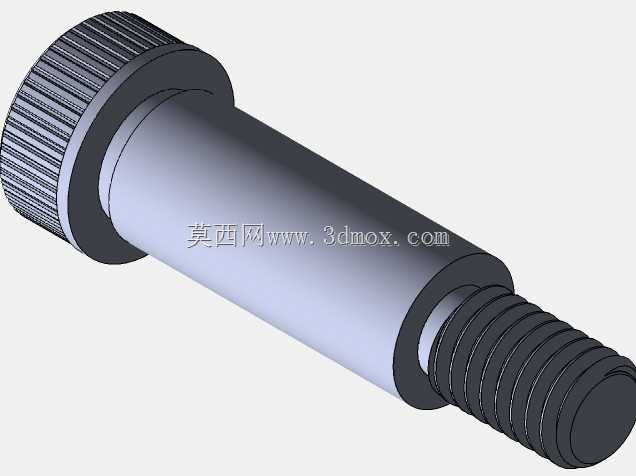

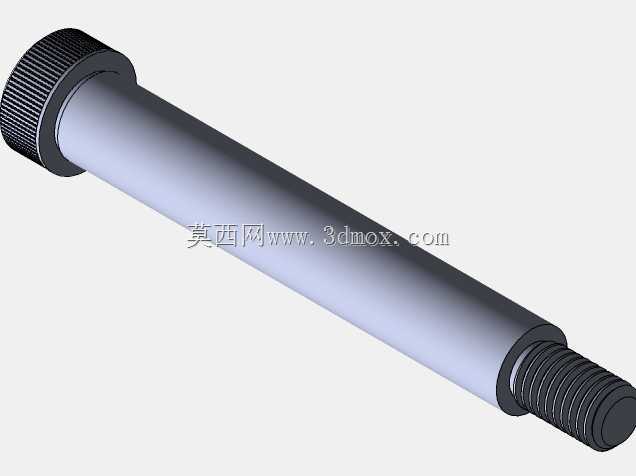

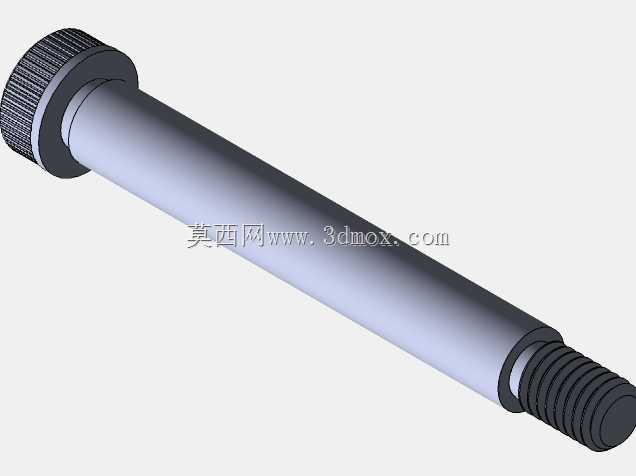

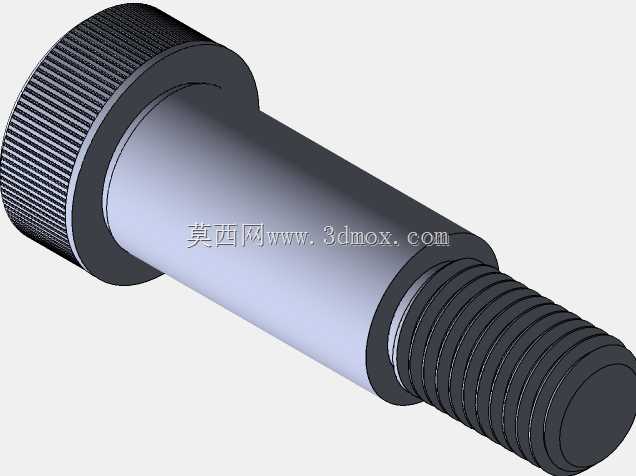

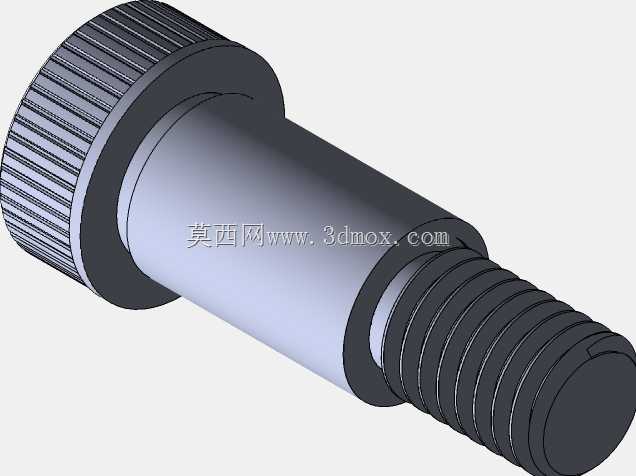

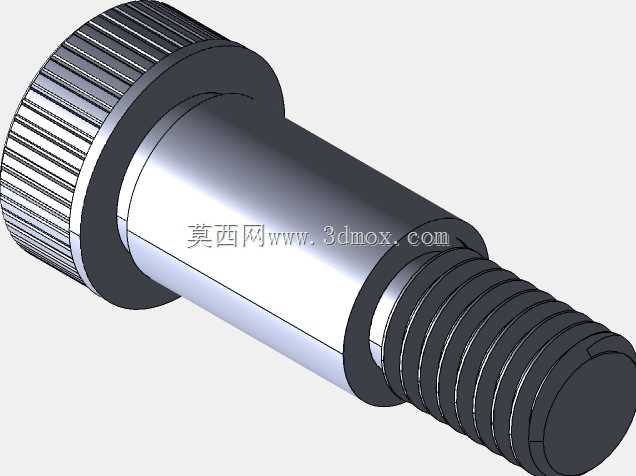

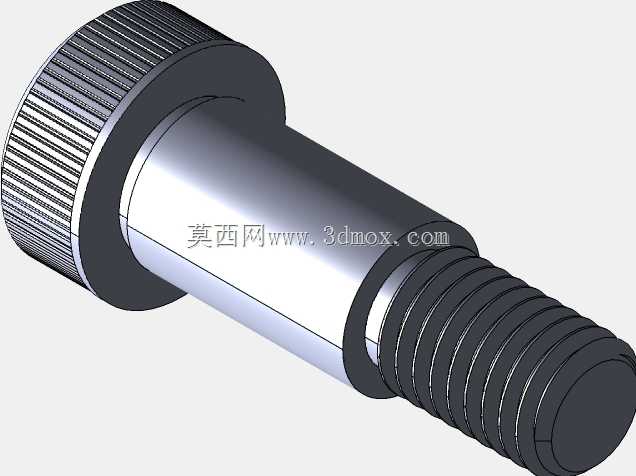

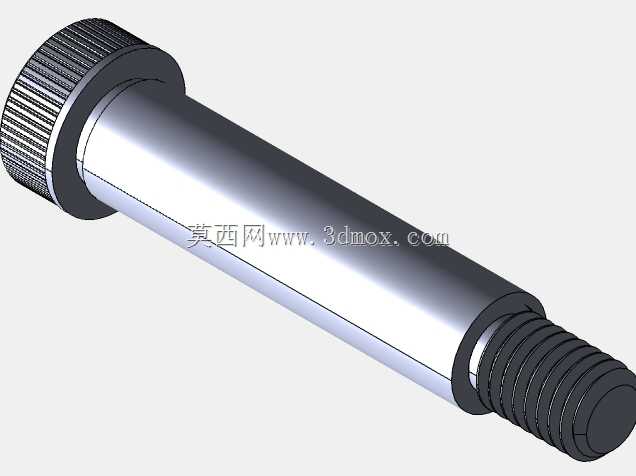

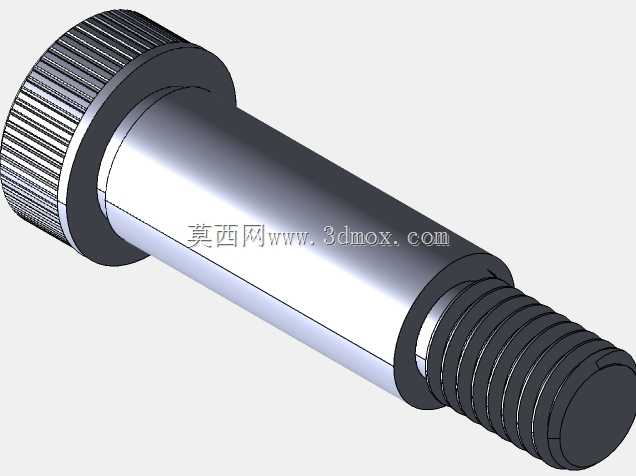

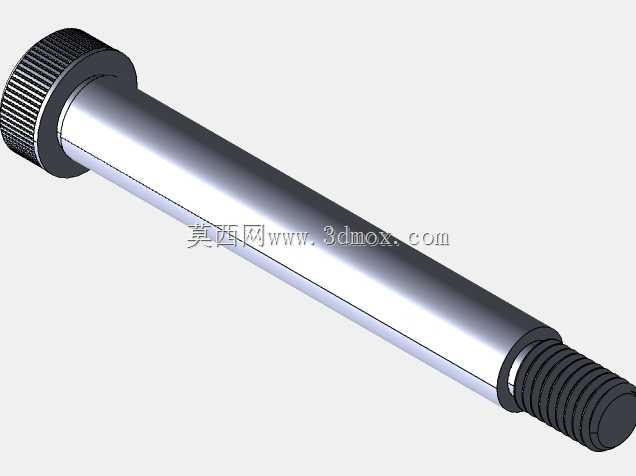

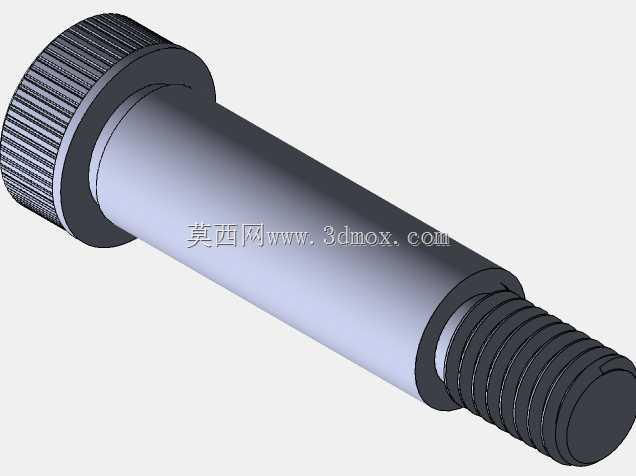

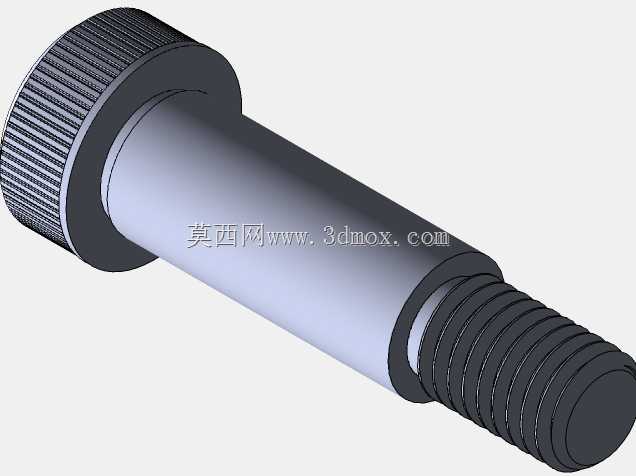

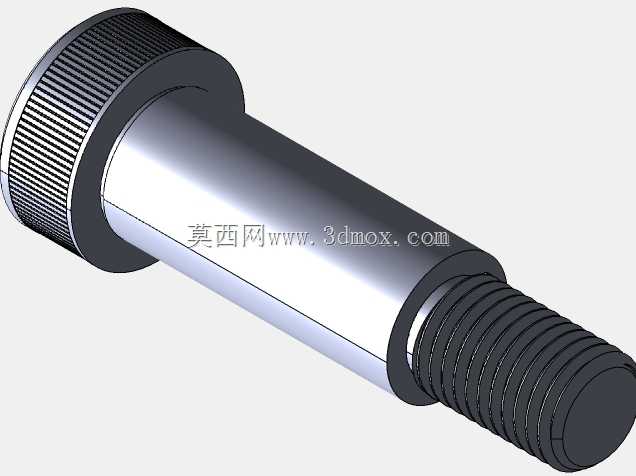

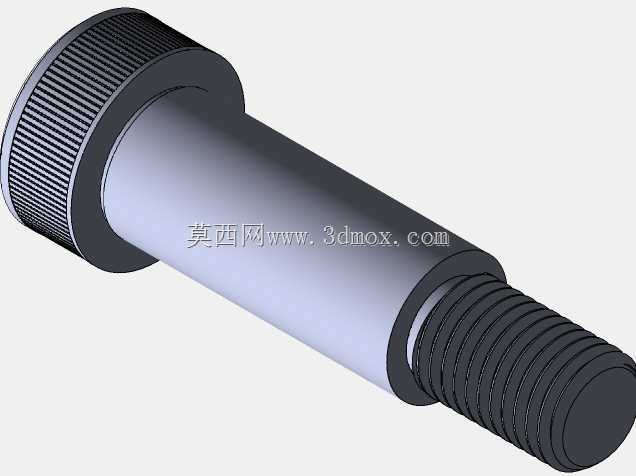

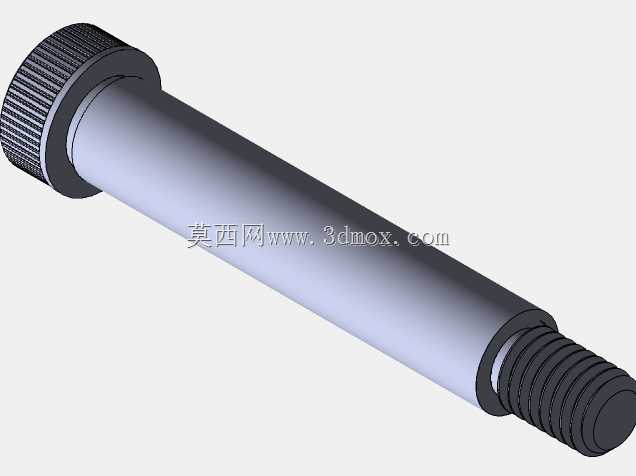

公制SH型注塑脱模器螺栓选型设计

　　在注塑模具的顶出脱模系统设计中，剥离器螺栓是承担定模侧或者倒装模结构内产品平稳脱出的核心受力零件，这类零件的选型合理性直接决定了量产过程中产品顶出平衡度、模具开合模动作稳定性以及易损件的更换维护效率。很多中小模具厂在做公制体系模具设计时，往往直接套用英制DME标准的螺栓参数做近似换算，容易出现螺纹配合公差不匹配、安装沉孔深度偏差、顶出行程预留不足的问题，轻则导致顶出时产品局部应力发白产生翘曲变形，重则在连续高速量产中出现螺栓断裂、螺纹滑牙，造成模具停线维修的损失。这套公制SH脱模器螺栓的参数化设计，就是针对公制模具安装体系做的适配优化，完全匹配国内常用的模架加工公差、公制螺纹配合标准，不需要设计人员再做二次尺寸换算，直接调用就能完成顶出机构的排布。

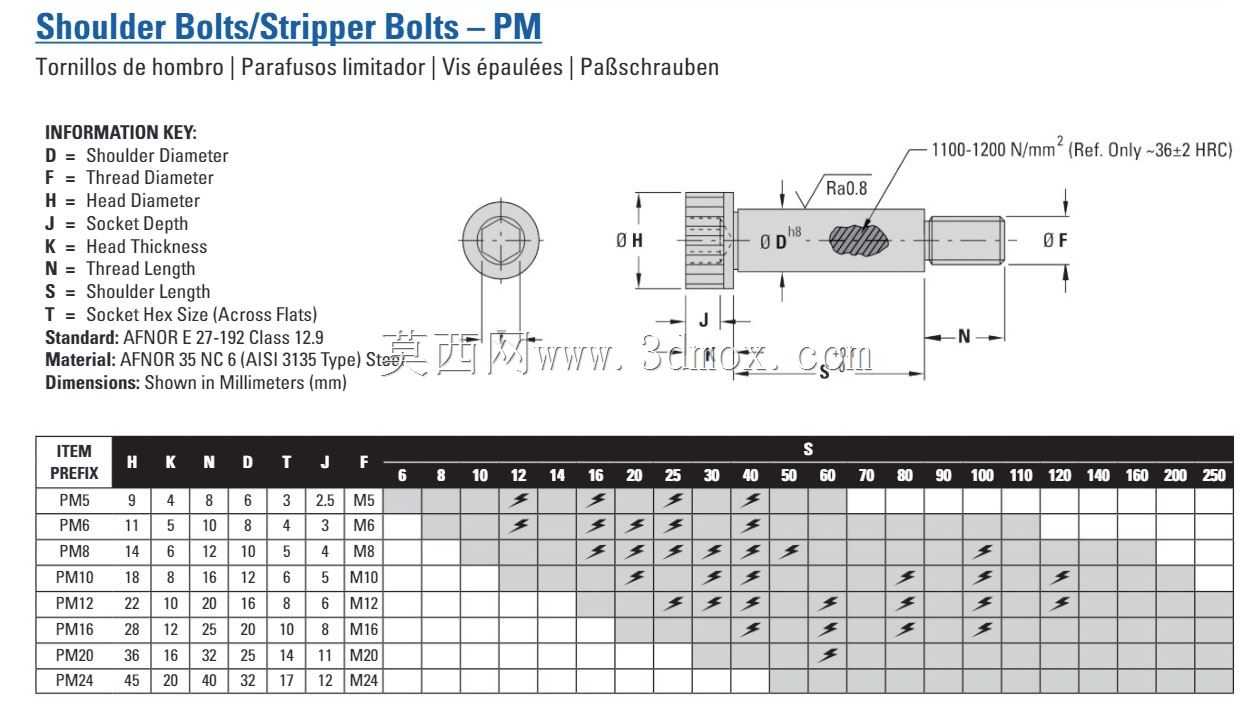

　　从实际应用场景来看，这类螺栓主要用在需要二次顶出、定模顶出、薄壁透明件脱模的模具结构里，比如家电透明外壳、精密电子连接器、光学透镜类产品的模具，这类产品对顶出痕迹的要求极高，不允许在产品外观面留下明显顶针印，采用剥离器螺栓配合顶板的顶出方式，能让顶出力均匀分散在整个产品的内圈贴合面上，避免局部顶出力集中造成的顶白、顶穿缺陷。设计这套螺栓的时候，首先考虑的是不同模架规格的安装边界，从最小的1515简易模架到4550的中型模架，都对应了适配的螺栓公称直径、杆部长度、螺纹旋合长度参数，螺栓头部的沉孔尺寸完全匹配公制模架的标准加工沉孔公差，不需要钳工额外做扩孔、修磨处理，装配时能直接放入对应安装位，螺纹段的公差采用6g级公制螺纹配合，和模架上的预制螺纹孔配合间隙控制在合理范围，既不会因为间隙过大造成顶出晃动，也不会因为间隙过小出现装配卡滞。

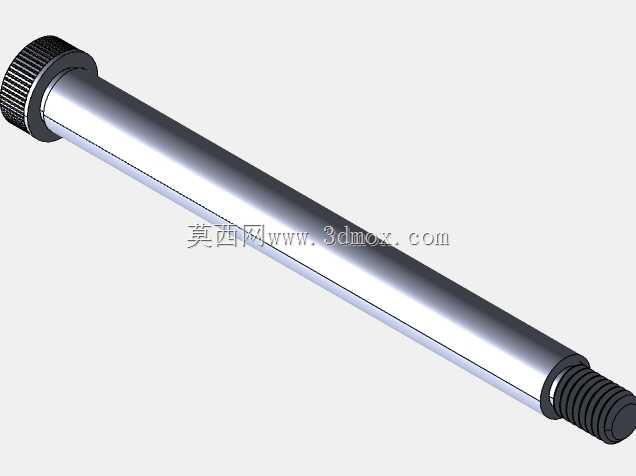

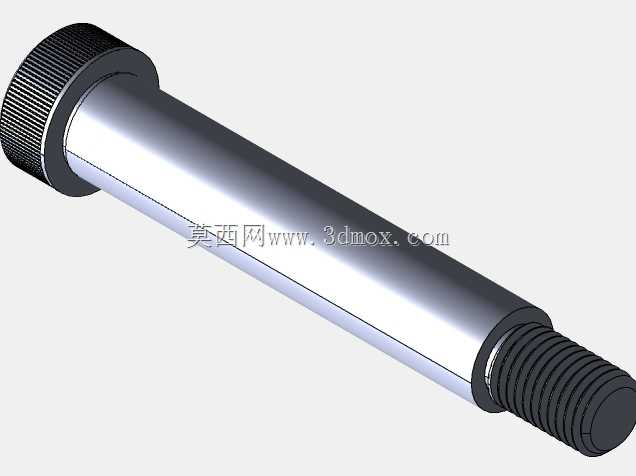

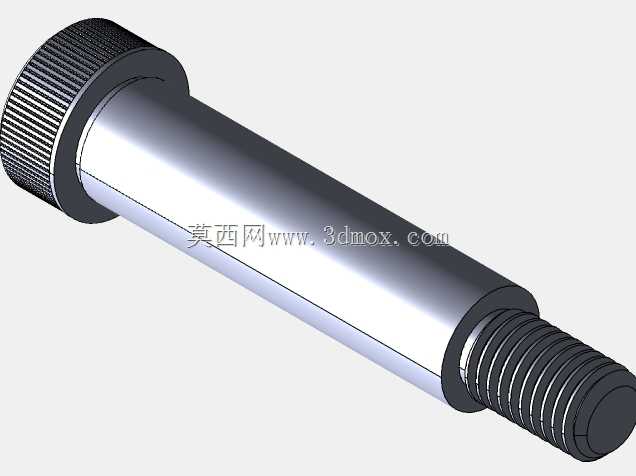

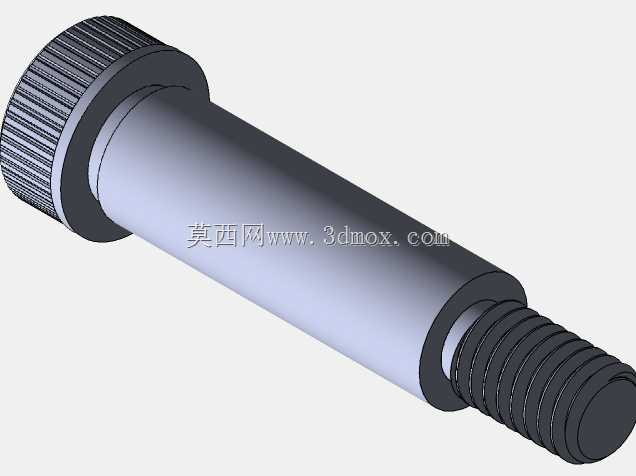

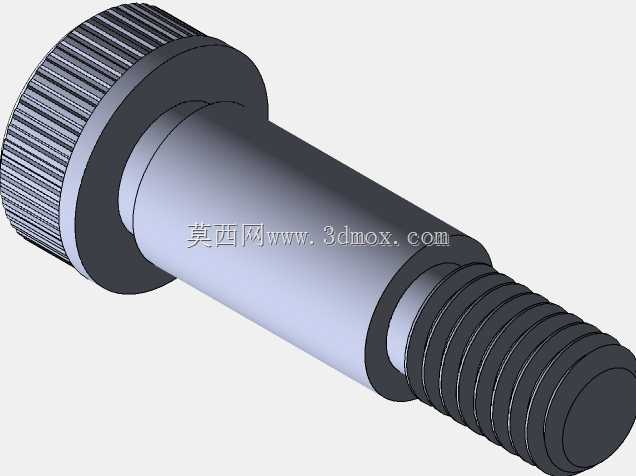

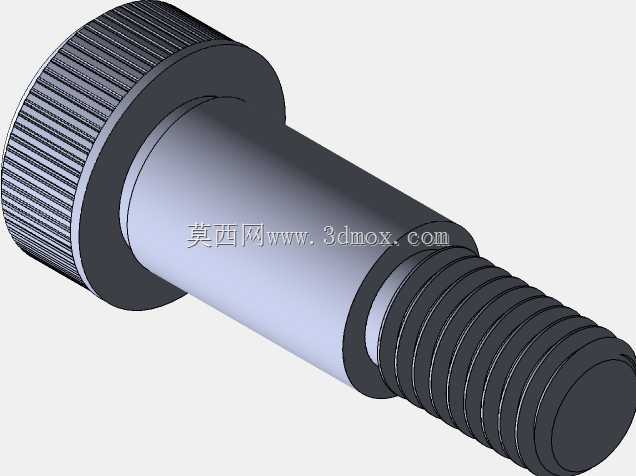

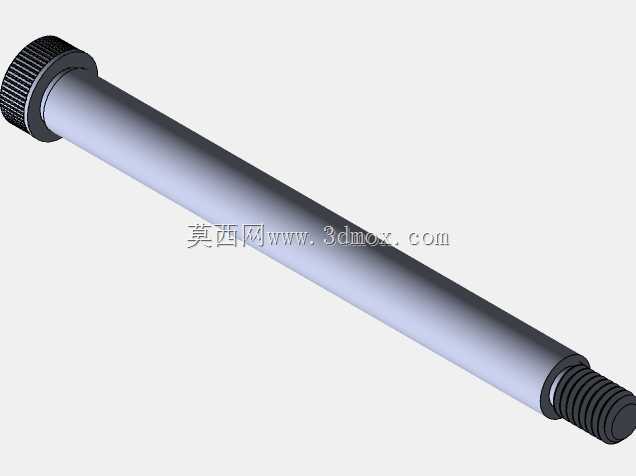

　　在功能特性设计上，螺栓的杆部做了表面硬化处理，表面硬度达到HRC42-48，能承受连续开合模过程中的反复冲击载荷，避免长期使用后杆部出现弯曲变形；头部的承压面做了平面度研磨处理，和顶板的贴合面接触面积达到90%以上，顶出过程中不会出现偏载受力的情况；螺纹收尾处做了退刀槽结构，避免螺纹末端应力集中造成的断裂风险，退刀槽的圆角半径按照机械设计标准取0.3-0.5倍的螺纹螺距，能有效分散交变载荷下的应力集中。设计过程中采用参数化方程式驱动建模，所有尺寸都和公称直径、螺栓长度做了参数关联，设计人员只需要输入需要的螺栓规格、有效顶出行程，模型就能自动更新所有关联尺寸，包括杆部直径、头部厚度、螺纹长度、沉孔深度、退刀槽尺寸，不需要逐个修改草图尺寸，能大幅缩短模具顶出系统的设计周期。

　　从安装边界的角度来说，这套螺栓的安装空间预留完全符合公制模具的设计规范，螺栓中心到模架边缘的最小距离、相邻螺栓之间的最小排布间距、螺栓头部和顶板导柱的避让距离都做了参数化的尺寸校验，调用模型的时候不会出现和其他模具零件干涉的问题。针对不同的模具温度工况，螺栓的长度补偿量也做了对应设计，在120度以内的常规注塑工况下，螺栓的热膨胀量和模架材料的热膨胀量差值控制在0.02mm以内，不会因为模具升温后出现长度变化导致顶出位置偏差，也不会因为冷缩造成装配松动。在做顶出力校核的时候，按照不同直径螺栓的有效承压面积，计算了对应的最大允许顶出力，单颗M6规格的螺栓能承受的最大顶出力达到12kN，完全满足中小型注塑产品的顶出力需求，排布时只需要按照产品的投影面积均匀布置3-6颗，就能保证整个顶出过程的受力平衡。

　　很多设计人员在选型脱模螺栓的时候，容易忽略螺栓的有效旋合长度，要么旋合长度过短导致螺纹滑牙，要么旋合长度过长造成螺纹加工浪费，这套模型里的螺纹长度是按照螺栓公称直径的1.5倍做的基准设计，同时预留了2-3个螺距的余量，既保证足够的螺纹连接强度，也不会造成不必要的加工成本增加。另外螺栓的头部设计了标准的内六角驱动孔，装配时可以用标准内六角扳手完成锁紧，不需要定制特殊的装配工具，车间维护更换的时候也能快速完成拆装，减少模具的维护停机时间。针对有耐腐蚀需求的模具场景，比如生产PVC、阻燃ABS这类会产生腐蚀性气体的塑料产品，模型也预留了表面处理的尺寸余量，设计人员可以根据实际需求选择镀硬铬、氮化等表面处理方式，不需要调整模型的基础尺寸就能直接出加工图。
