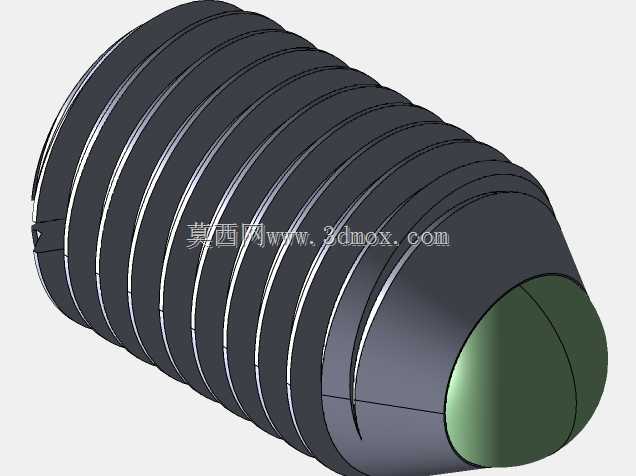

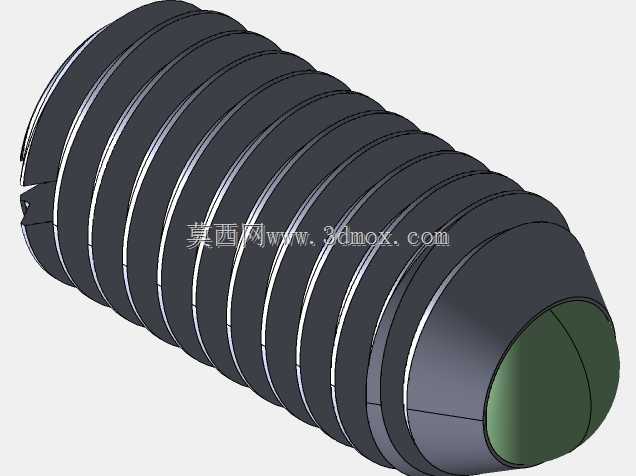

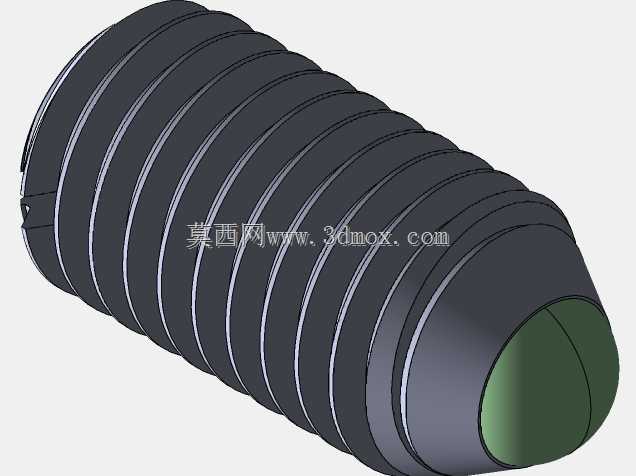

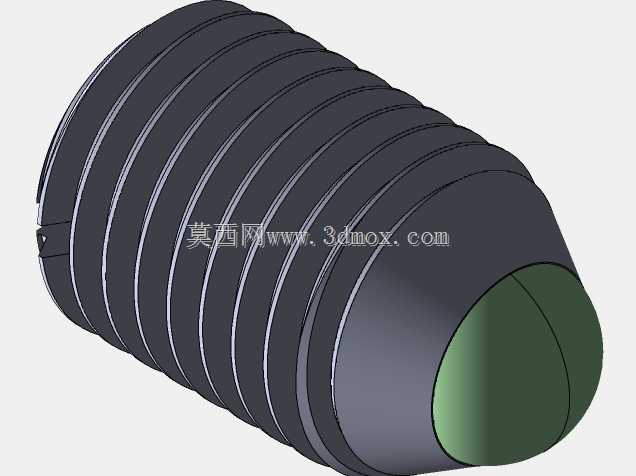

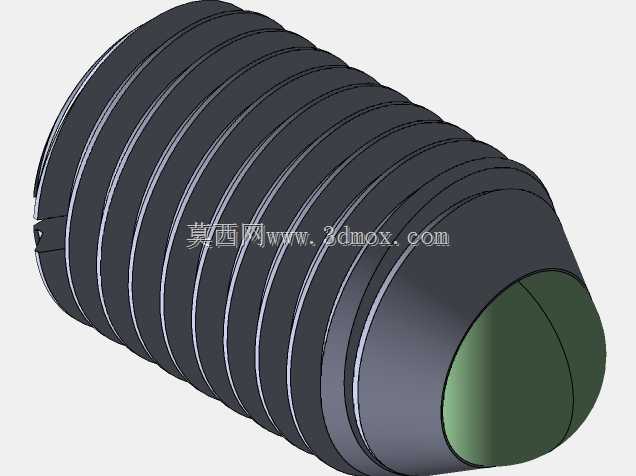

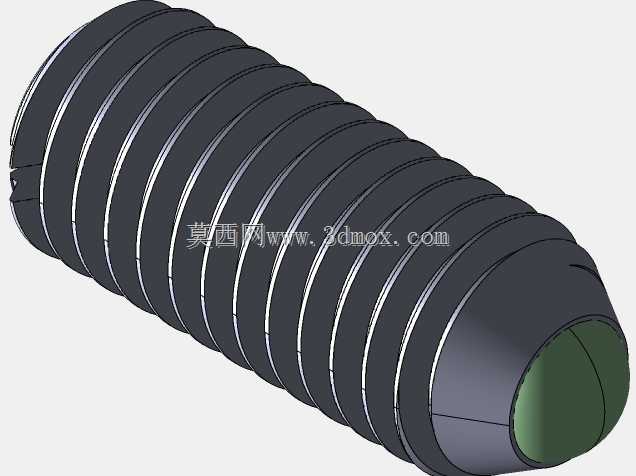

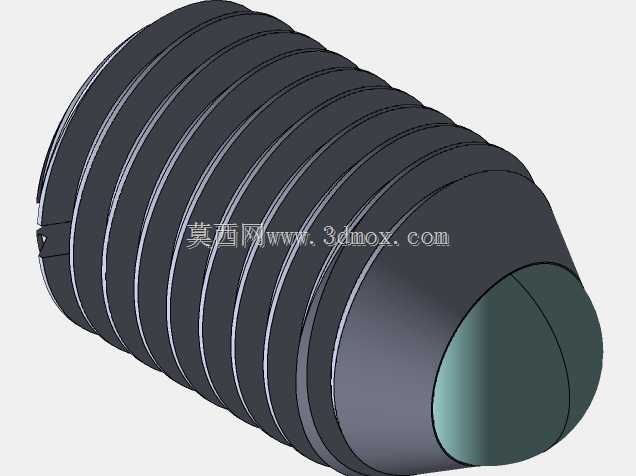

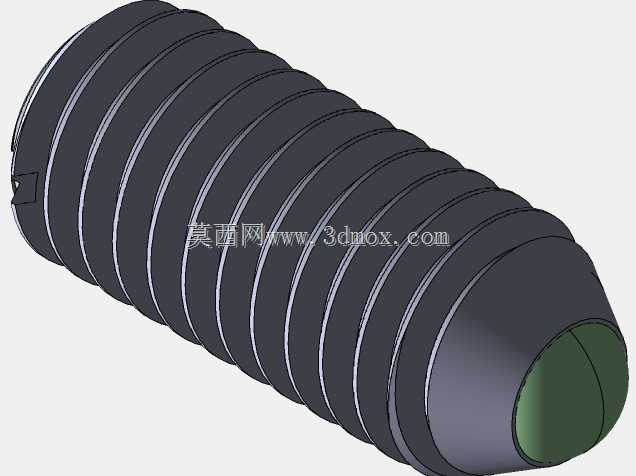

公制球头弹簧柱塞定位紧固结构

　　在工装夹具设计、精密模具装配以及自动化生产线的定位工位中，球头弹簧柱塞是极为常用的弹性定位元件，这类元件依靠内部弹簧提供的预紧力，配合端部的球头结构，实现快速插拔定位、行程限位以及临时顶紧的功能，在需要频繁拆装换型的工装治具上，这类零件能大幅缩短换模调试的辅助时间，同时保证重复定位的一致性。公制规格的球弹簧柱塞适配国内通用的公制螺纹安装孔系，不需要额外做孔位的英制转换加工，能直接匹配现有设备的安装基面，降低现场改装的加工成本。

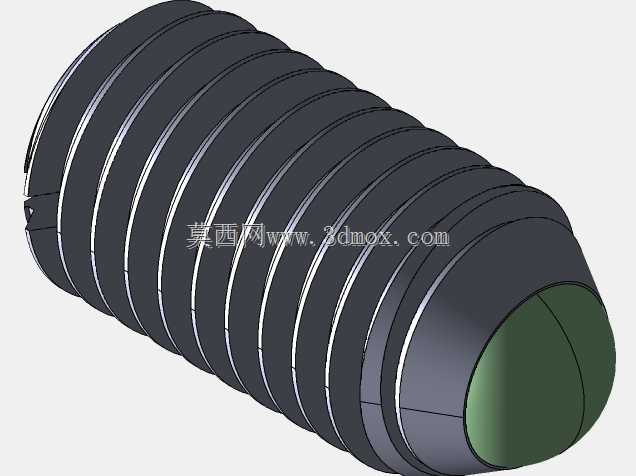

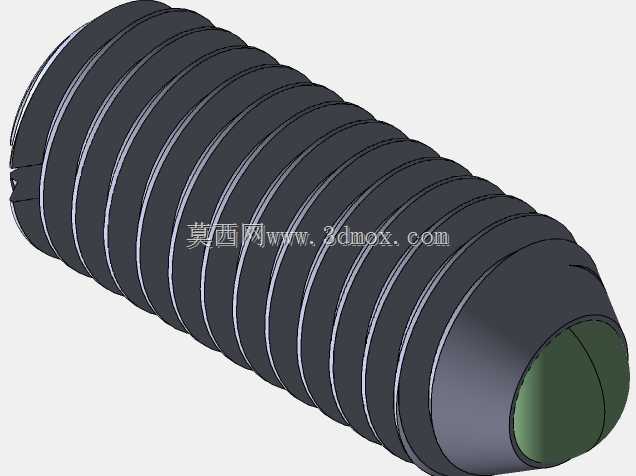

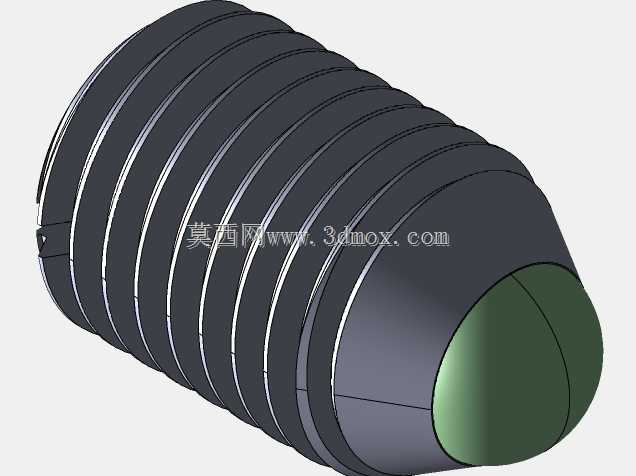

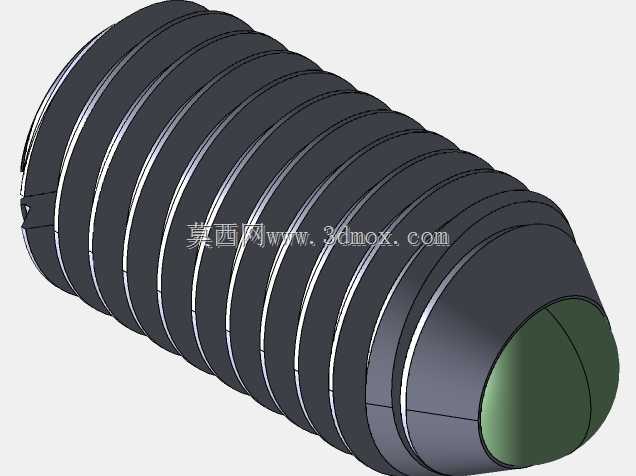

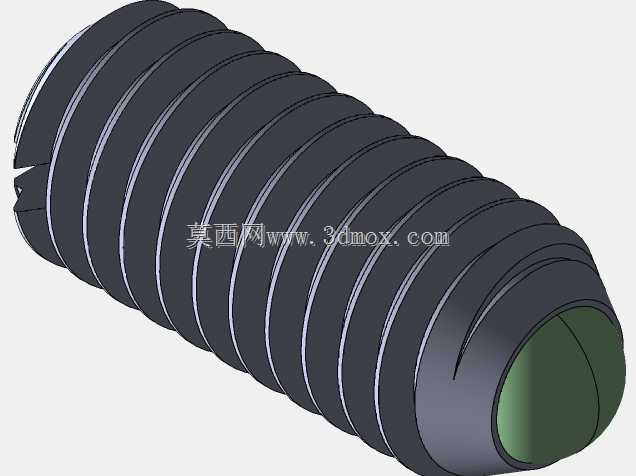

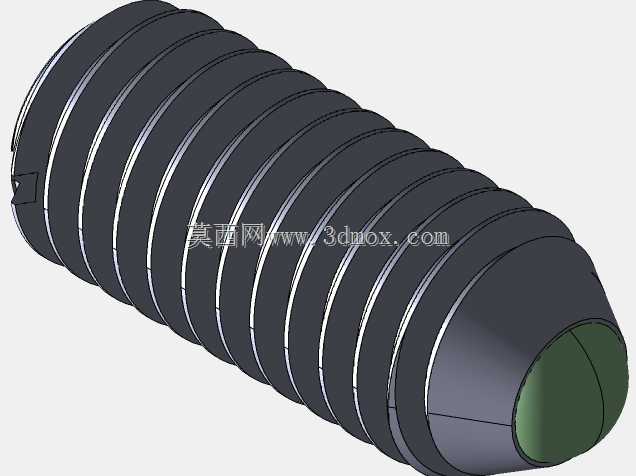

　　从结构设计逻辑来看，这类柱塞的核心功能是通过端部球头的伸缩动作，在不额外施加锁紧操作的前提下，依靠弹簧力提供稳定的定位预紧力，当外部载荷超过弹簧预紧力阈值时，球头会压缩弹簧回缩，允许被定位件顺利滑过，既不会出现硬接触导致的零件磕碰损伤，也能在载荷移除后自动复位，维持定位状态。设计过程中没有单独构建弹簧的实体模型，这是因为在实际工程应用场景里，弹簧属于标准外购件，在整机装配的干涉检查、运动仿真环节，只需要预留出弹簧的安装压缩空间即可，不需要对弹簧的每一圈丝径做精细化建模，这种处理方式能有效降低模型的文件体量，提升大型装配体的打开与运算效率，是机械三维建模中针对标准外购件的通用处理方式，不会影响后续的工程图导出、BOM清单统计以及装配干涉校验。

　　建模过程中采用参数化方程驱动的方式生成整体结构，所有外形尺寸、安装螺纹参数、球头伸出量、弹簧安装腔深度都通过全局参数关联，当需要适配不同安装孔深、不同顶紧力需求的场景时，只需要修改对应参数就能快速生成新规格的模型，不需要重新绘制草图特征，能大幅提升同系列不同规格零件的建模效率。模型的安装边界严格遵循公制紧固件的通用安装规范，螺纹段的长度、头部的驱动槽尺寸都符合常规工装的安装空间要求，安装时只需要在基面上加工对应规格的公制内螺纹孔，将柱塞拧入到指定深度即可，不需要额外设计定制的安装座，头部的一字槽或者内六角驱动结构适配常规的螺丝刀、内六角扳手，现场安装调试不需要专用工具。

　　在实际设备应用中，这类柱塞常被用在流水线的托盘定位工位，当托盘输送到指定工位时，柱塞端部的球头会卡入托盘底部的定位锥孔内，实现托盘的临时固定，方便工位上的机械手完成取放料、装配或者检测动作，当托盘需要输送到下一个工位时，输送线提供的推力会压缩球头回缩，托盘就能顺利移动，不需要额外设置气动或者电动的锁紧机构，简化了工位的结构设计，也降低了设备的制造成本与后期维护成本。在模具结构中，这类柱塞也常被用来做滑块的临时定位、抽芯机构的行程限位，依靠稳定的弹簧预紧力避免滑块在合模过程中出现移位，保证模具成型精度。

　　模型的外形尺寸严格匹配公制柱塞的行业通用尺寸规范，球头的硬度、表面粗糙度都按照常规工业使用场景做了设计预留，导出工程图时可以直接标注对应的热处理要求、表面处理要求，不需要额外调整结构尺寸。安装时需要注意，柱塞拧入基面的深度要保证螺纹完全啮合，同时要预留足够的弹簧压缩行程，避免弹簧被压并导致球头无法正常回缩，安装孔的端面要做倒角处理，避免柱塞拧入时螺纹乱牙，影响安装牢固度。在选型匹配时，可以根据需要的顶紧力选择对应弹簧刚度的规格，轻载场景可以选择较小弹簧力的规格，避免顶紧力过大导致被定位件表面出现压痕，重载定位场景则可以选择加长螺纹段、更大弹簧预紧力的规格，保证定位的可靠性，不会因为设备运行过程中的振动导致球头意外回缩，出现定位失效的问题。
