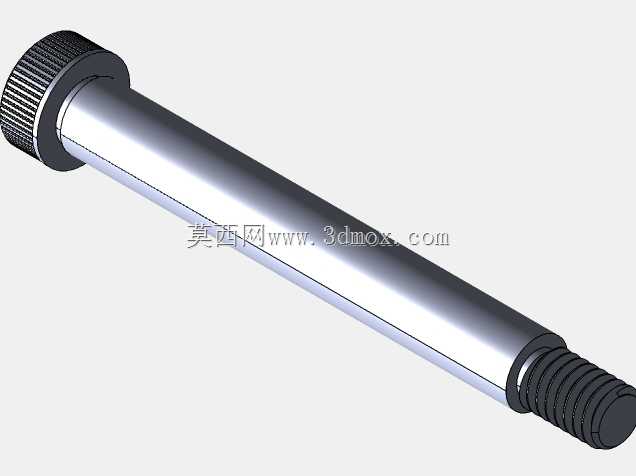

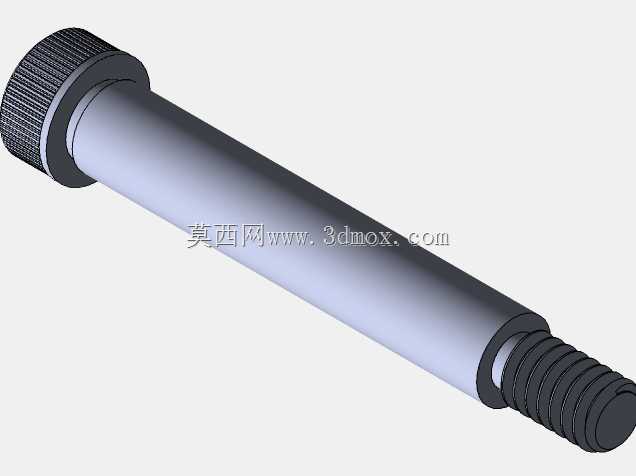

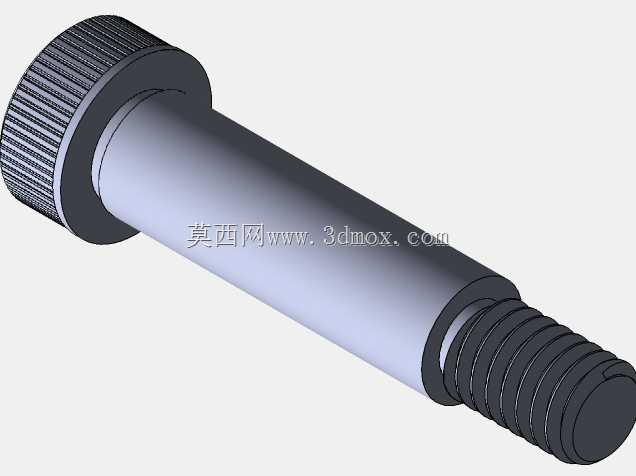

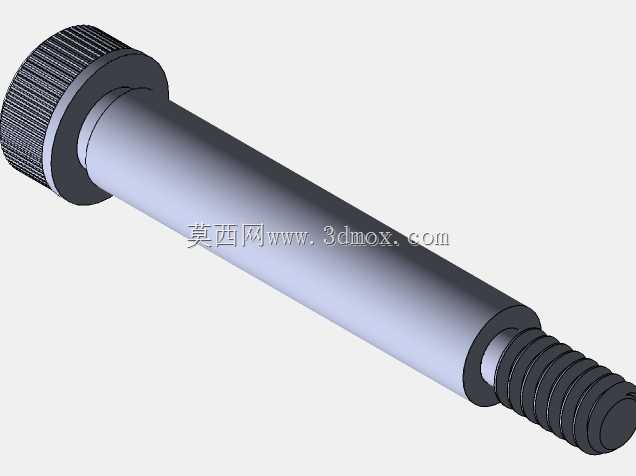

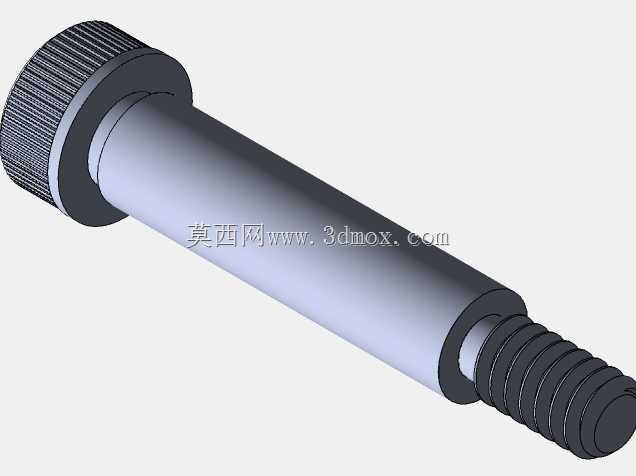

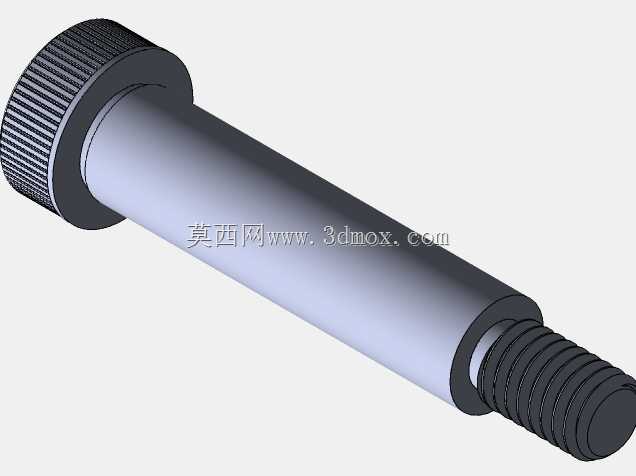

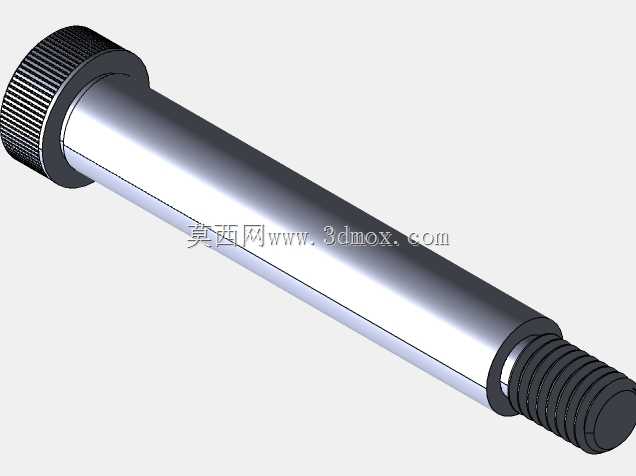

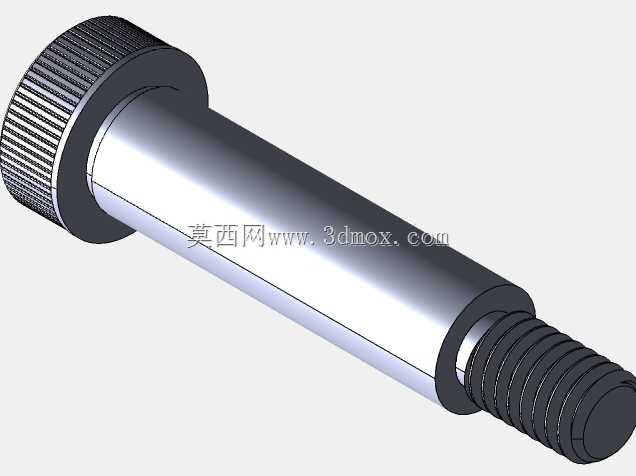

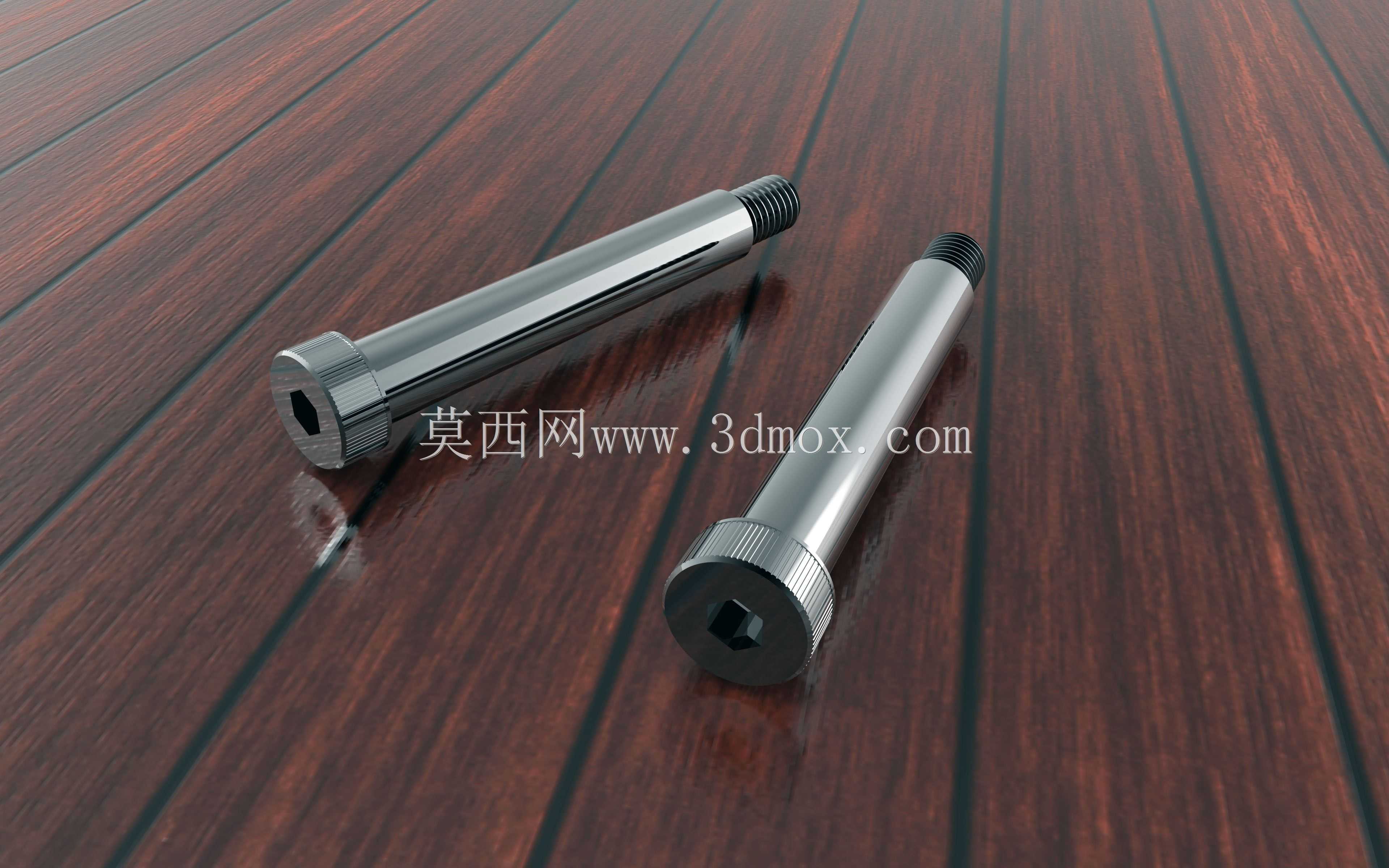

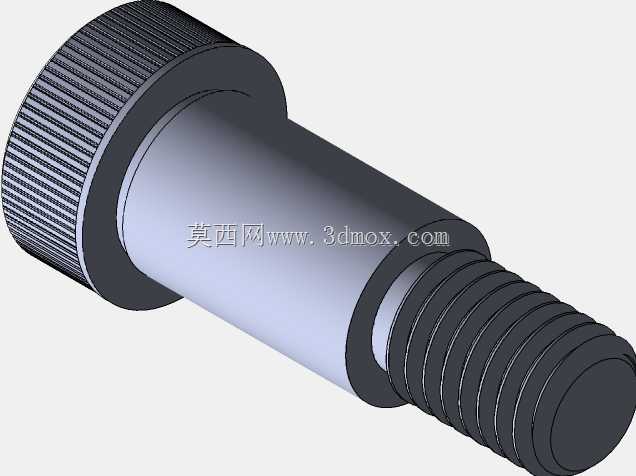

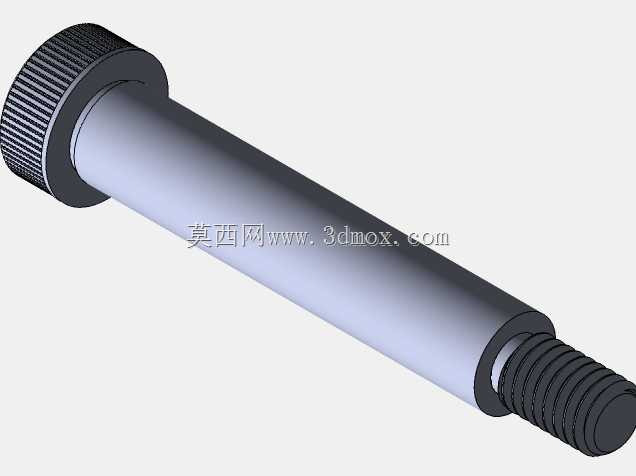

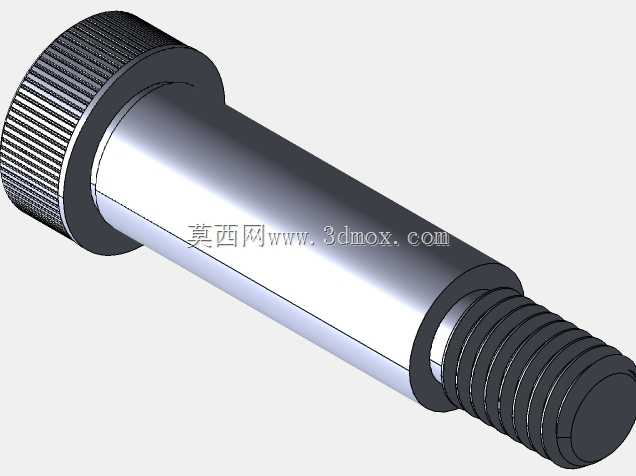

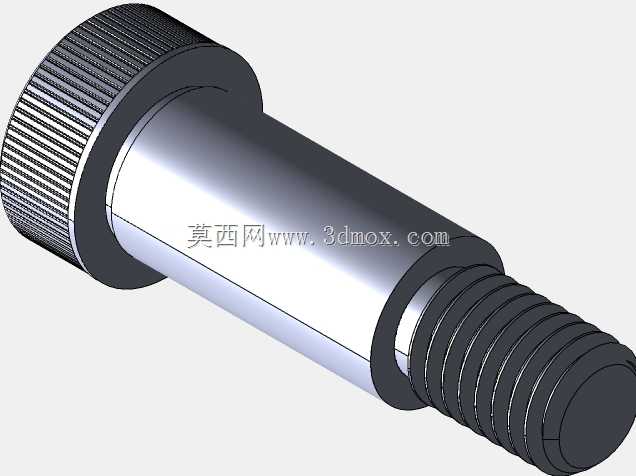

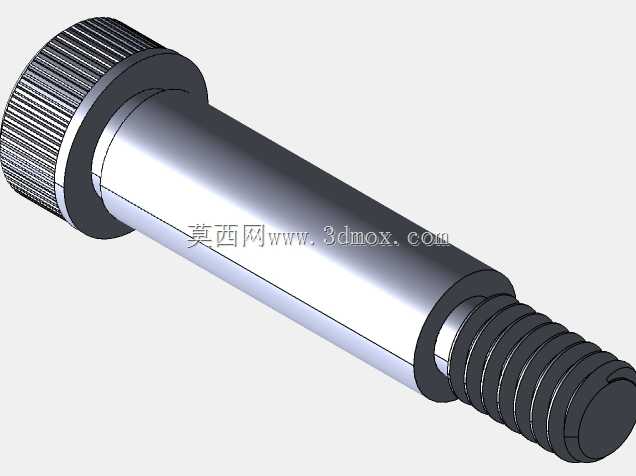

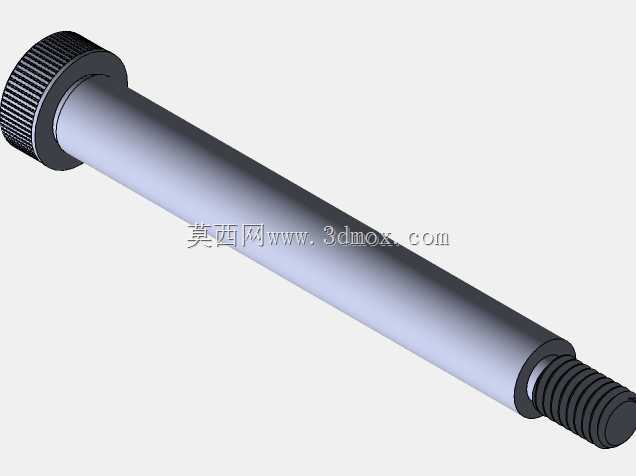

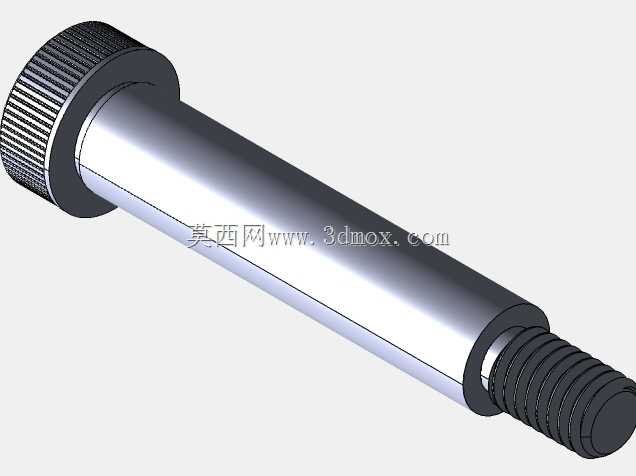

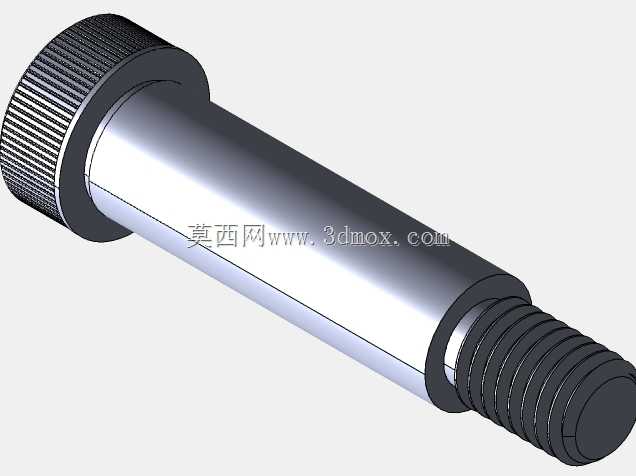

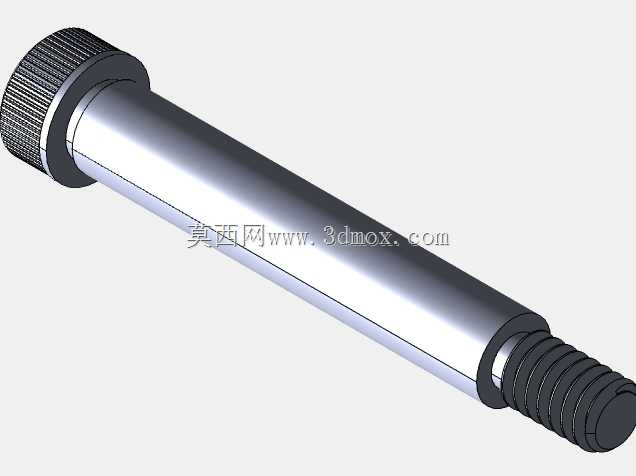

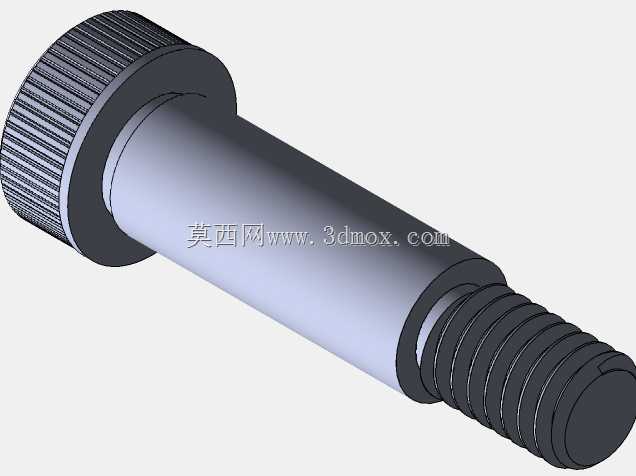

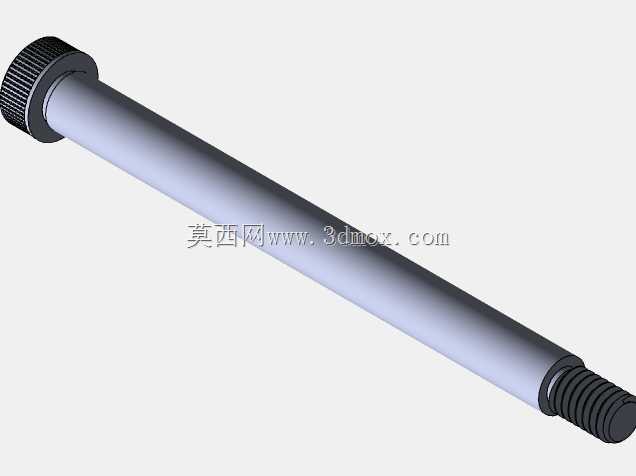

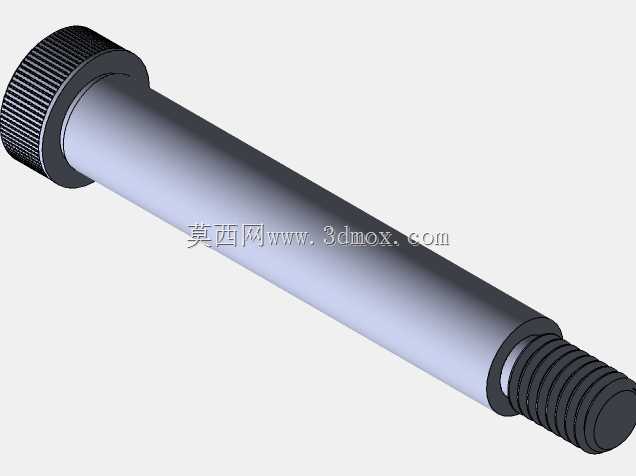

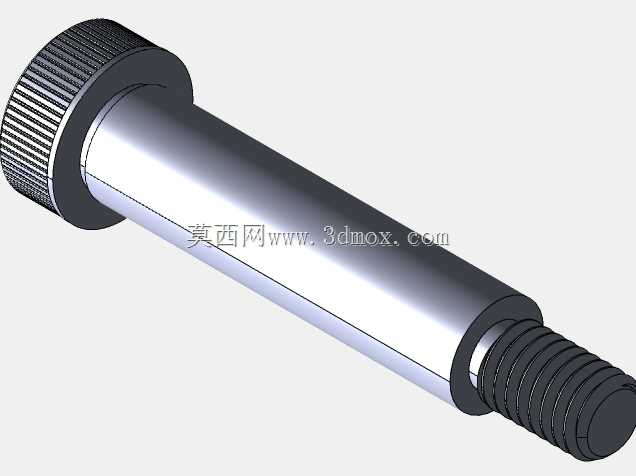

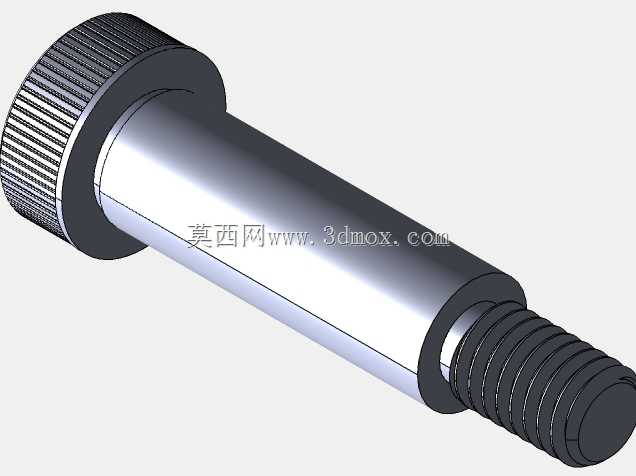

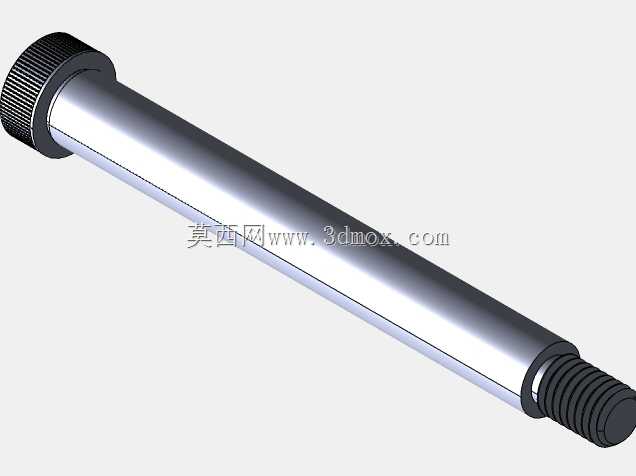

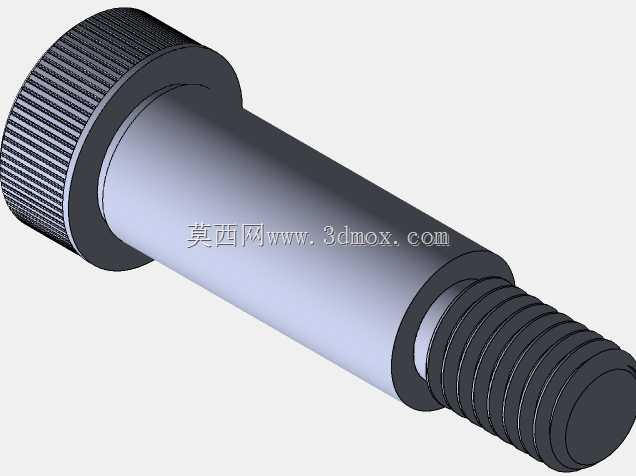

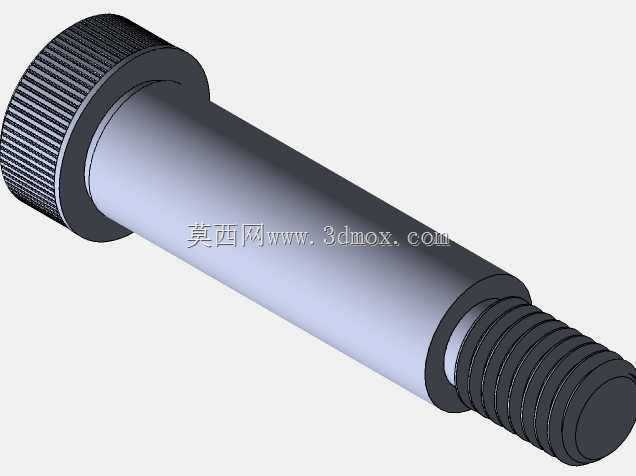

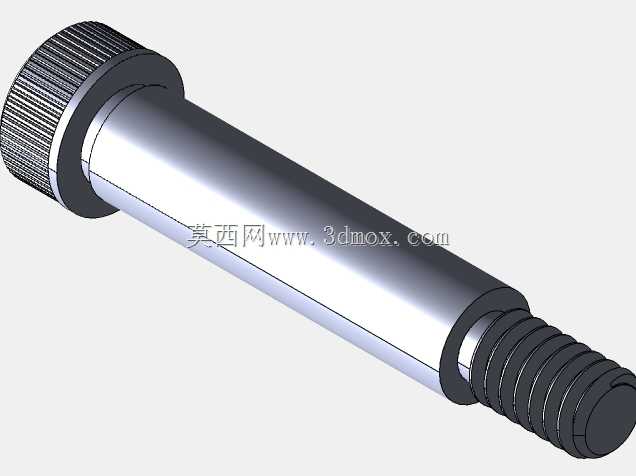

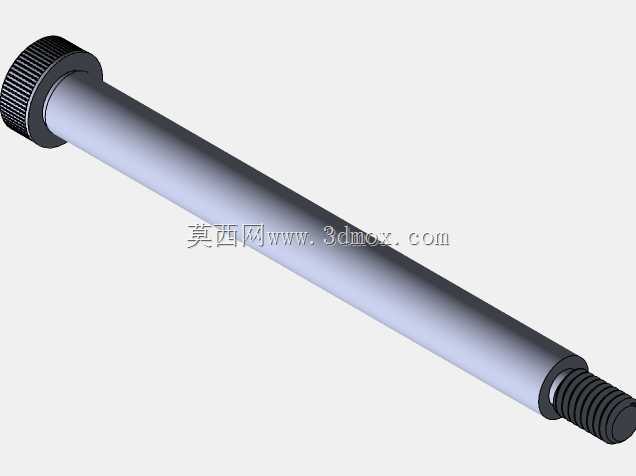

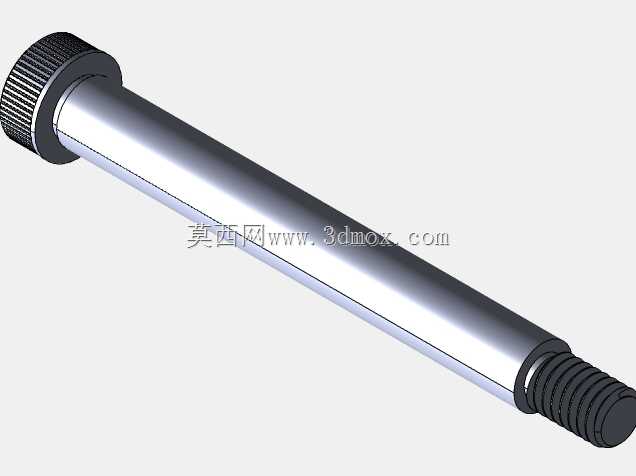

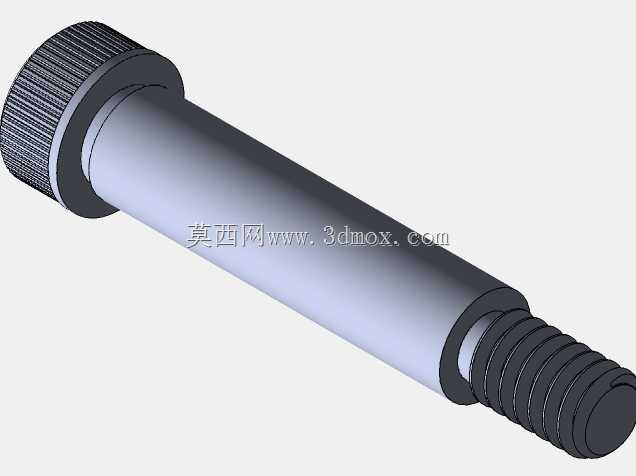

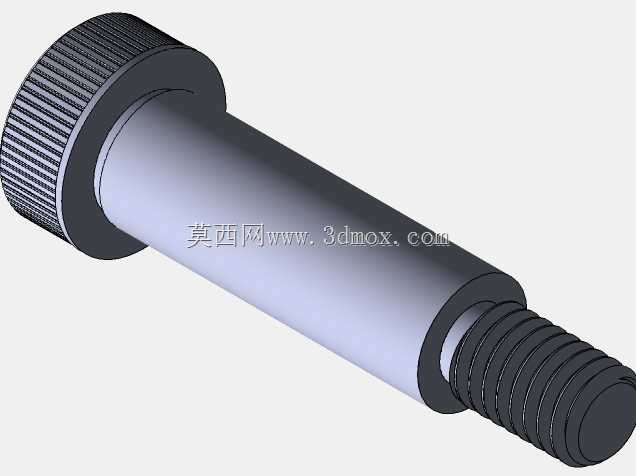

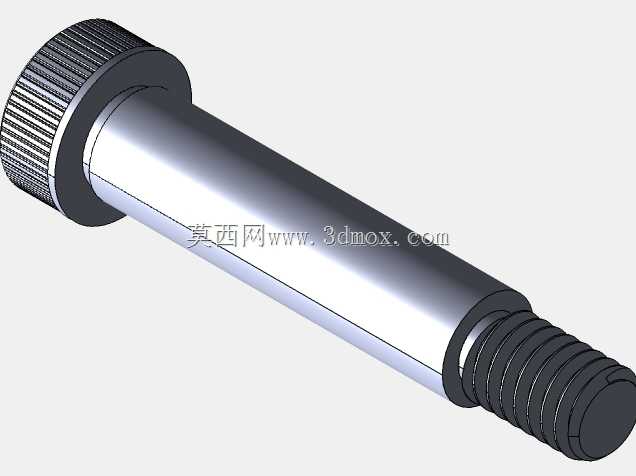

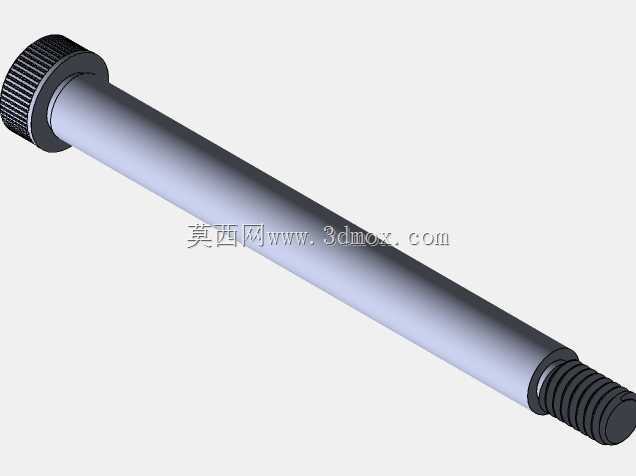

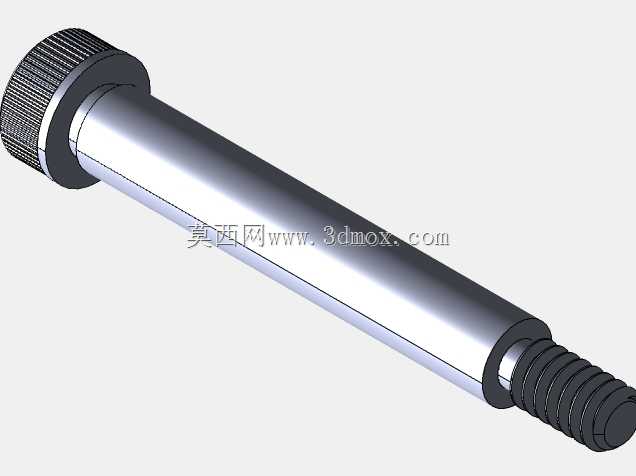

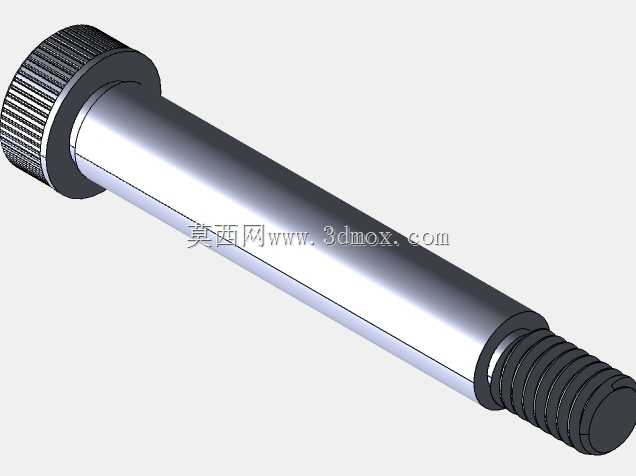

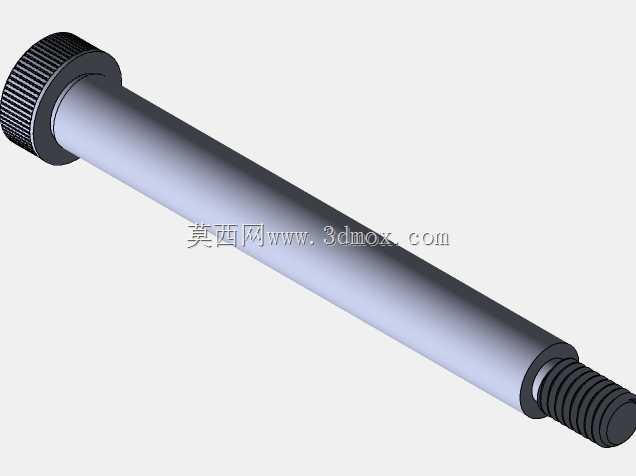

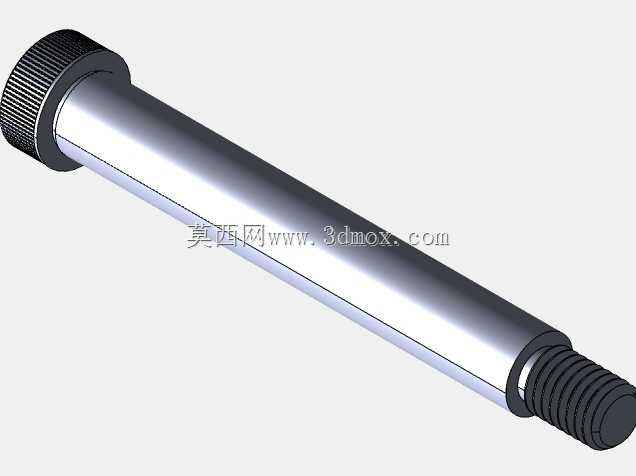

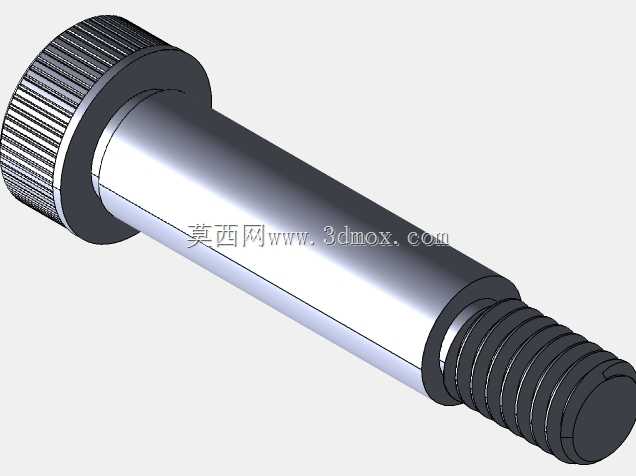

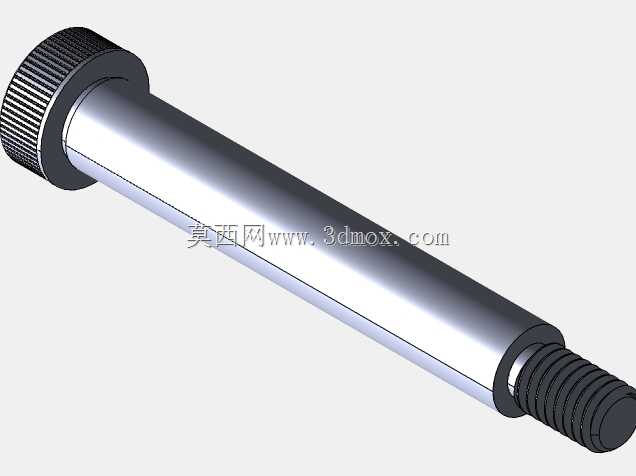

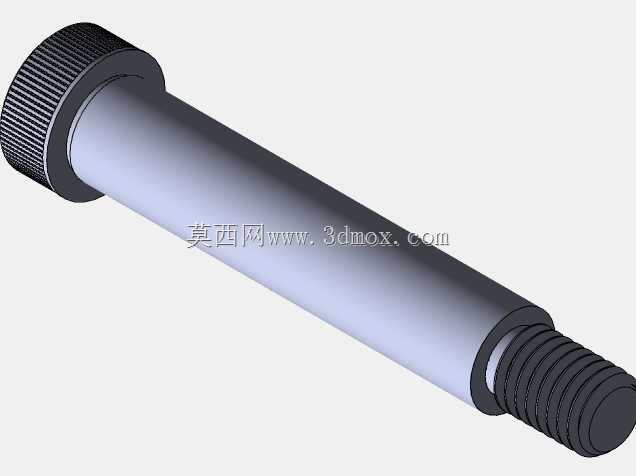

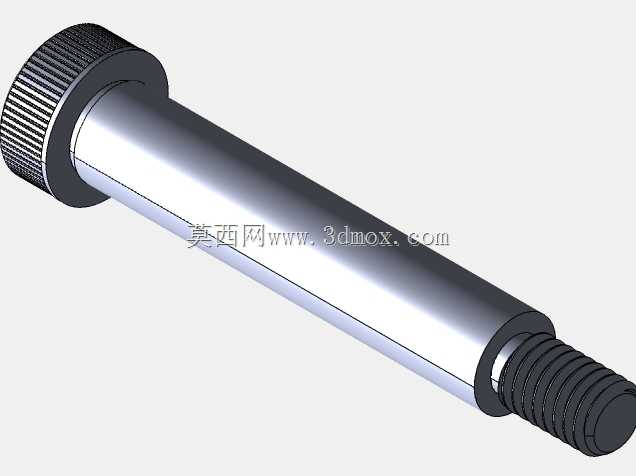

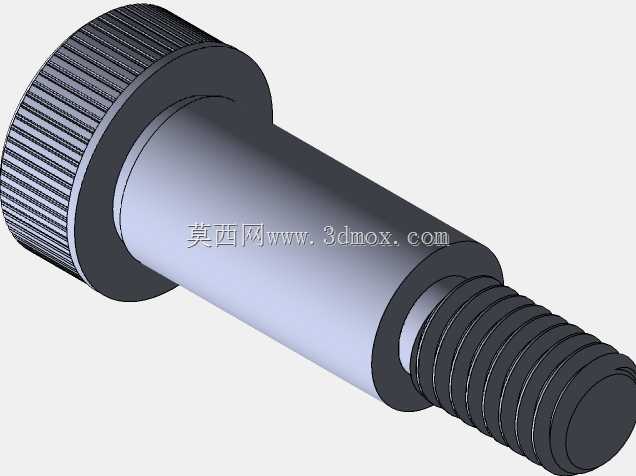

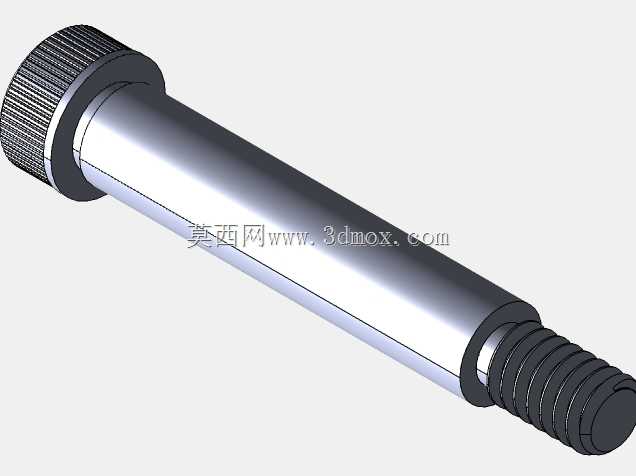

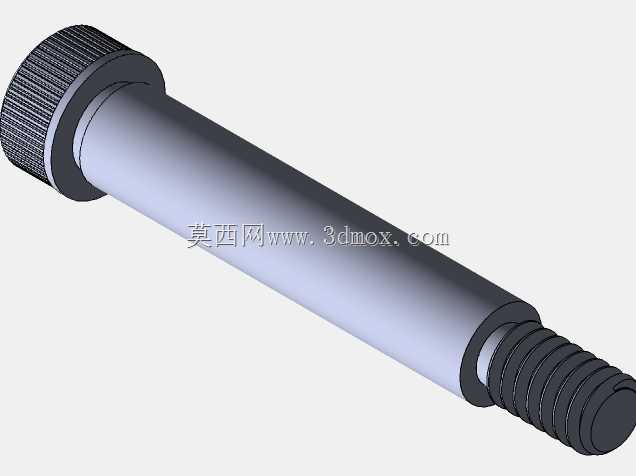

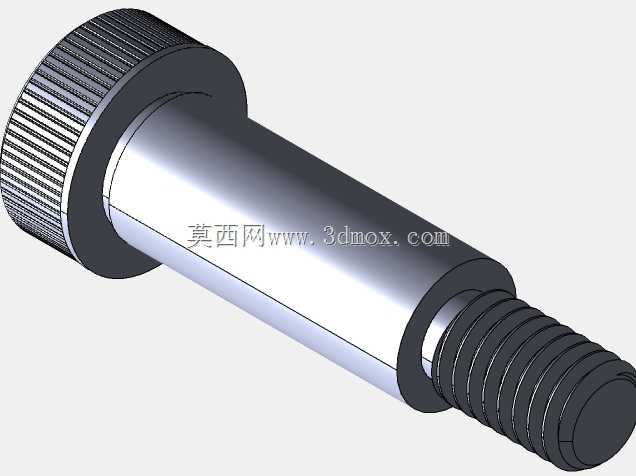

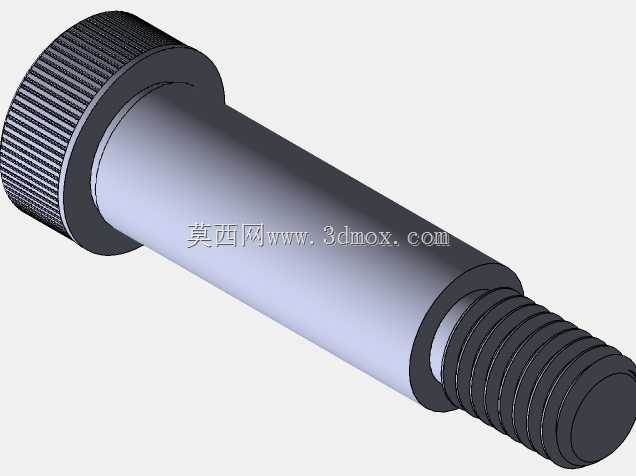

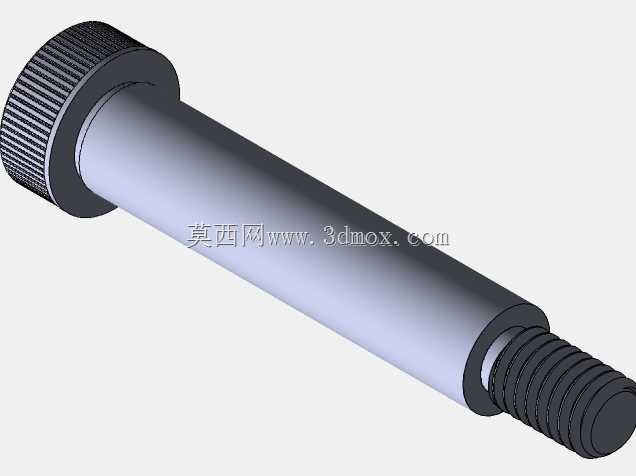

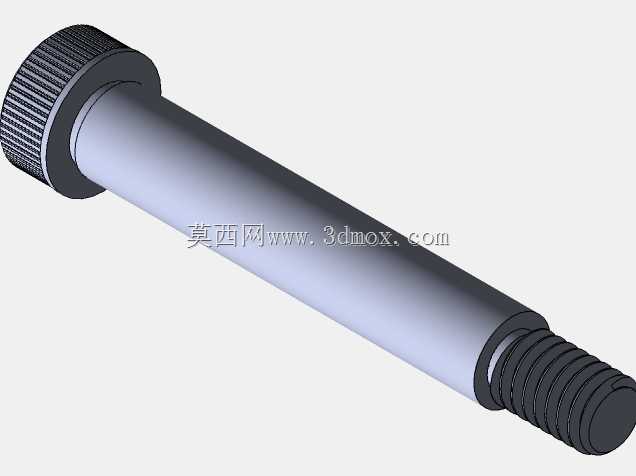

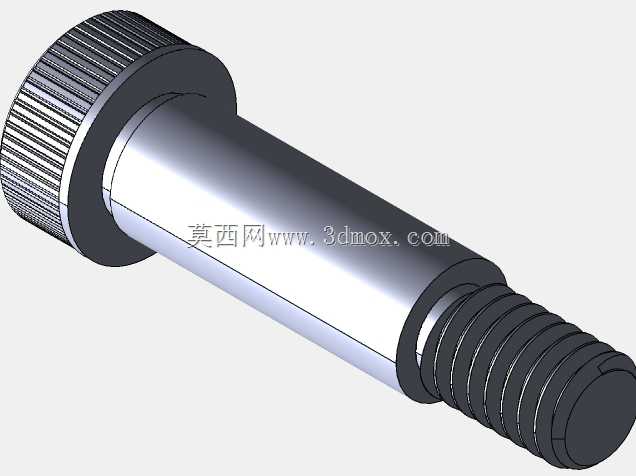

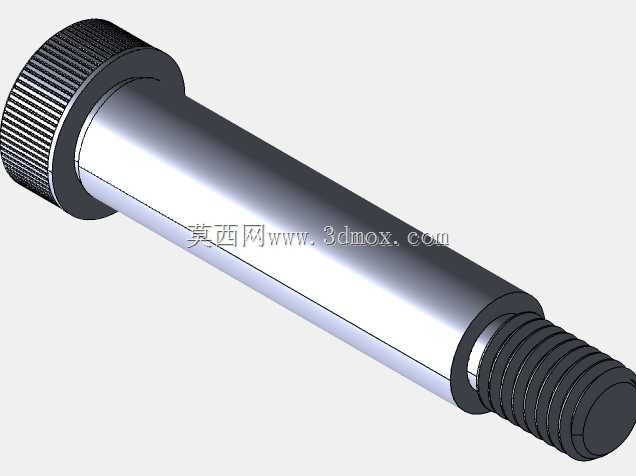

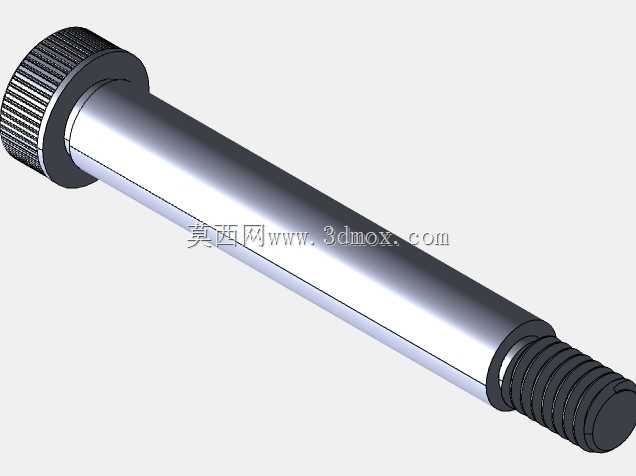

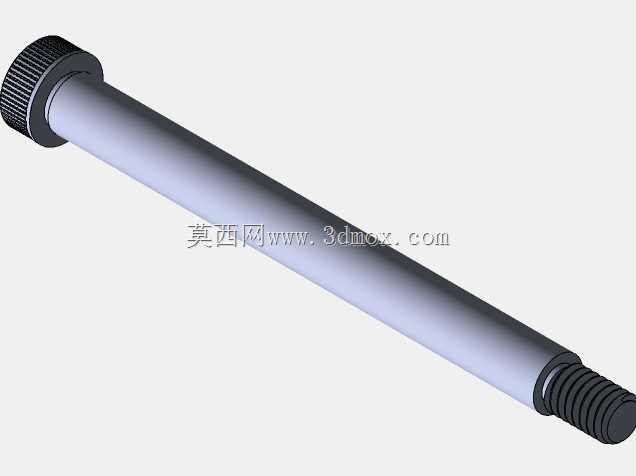

ANSI英制DME-SH内六角头脱模螺栓组件

　　在注塑模具的开模顶出环节，脱料螺栓的作用直接决定了产品脱模的顺畅度，尤其是针对多腔模、薄壁透明件这类对顶出平衡要求极高的场景，螺栓的同轴度、头部贴合精度、杆部公差都会直接影响顶出过程的稳定性，一旦螺栓尺寸偏差超差，很容易出现顶出卡滞、产品顶白甚至型腔拉伤的问题，这套英制规格的内六角头脱模螺栓，就是针对采用DME标准模架的注塑模具开发的标准化紧固件。

　　从实际应用场景来看，这类螺栓主要适配北美规格的标准模架，在出口模具、外资品牌指定DME标准配件的注塑生产线上应用广泛，和普通公制内六角螺栓不同，脱模螺栓的杆部需要穿过脱料板的导向孔，末端和动模型芯侧的安装位锁合，开模过程中螺栓会带动脱料板完成流道凝料的刮除动作，因此杆部的表面粗糙度、直线度都有严格要求，不能出现普通紧固件常见的杆部椭圆、表面氧化皮残留的问题，否则往复运动过程中会刮伤脱料板的导向孔，长期使用会出现脱料板卡滞、运动偏移的故障。

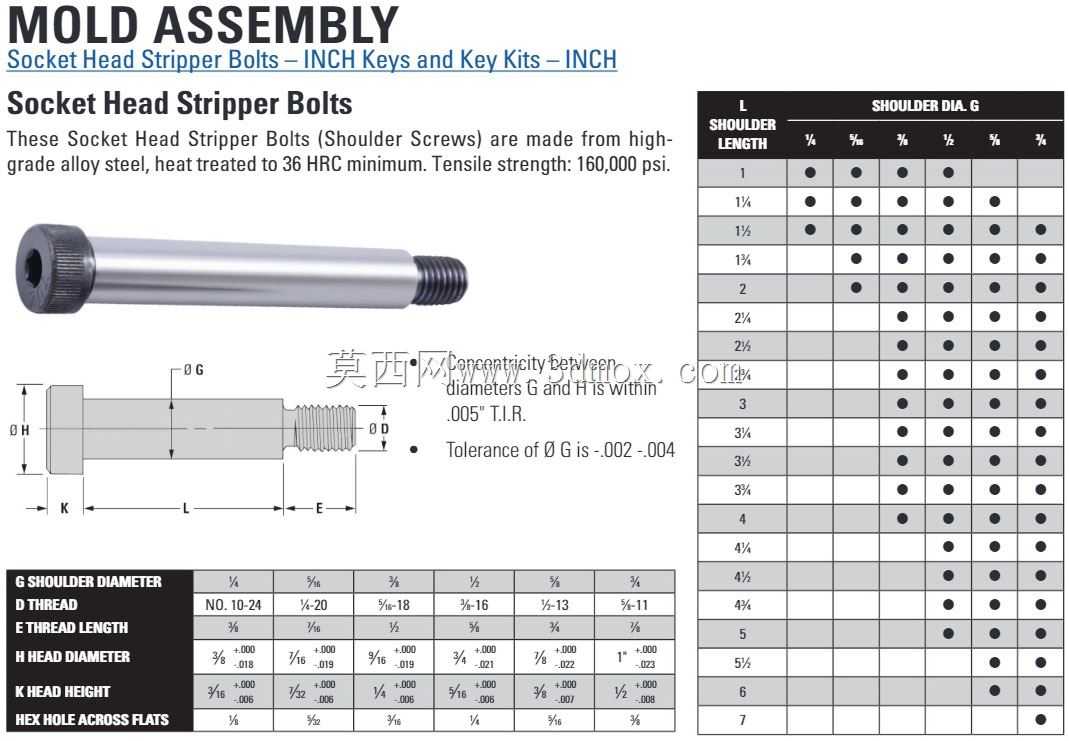

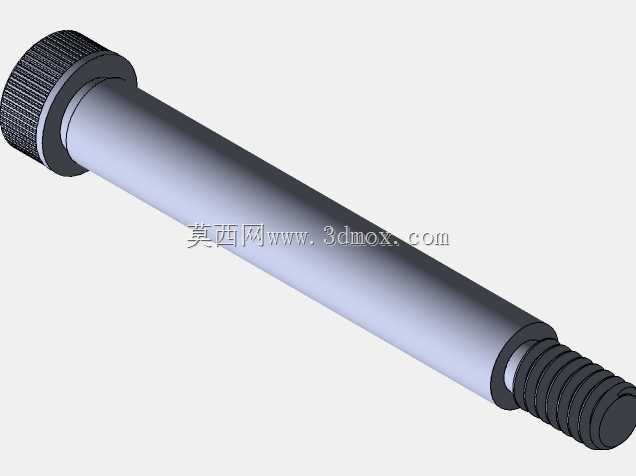

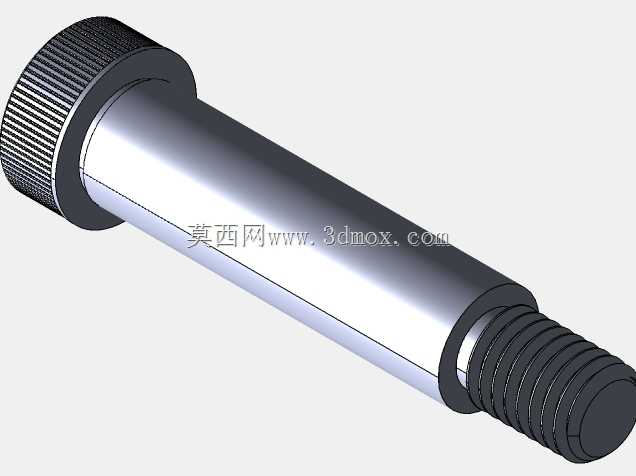

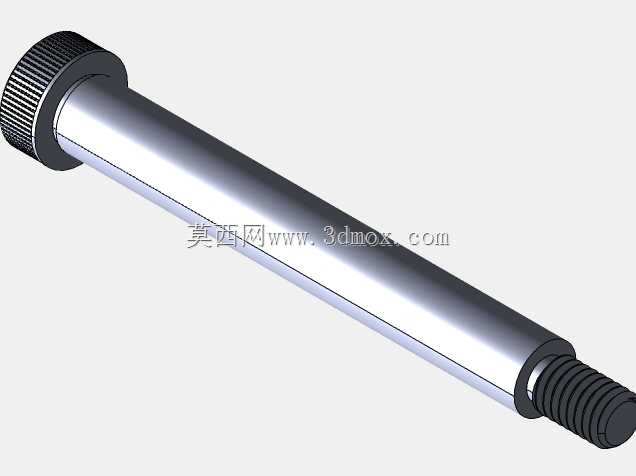

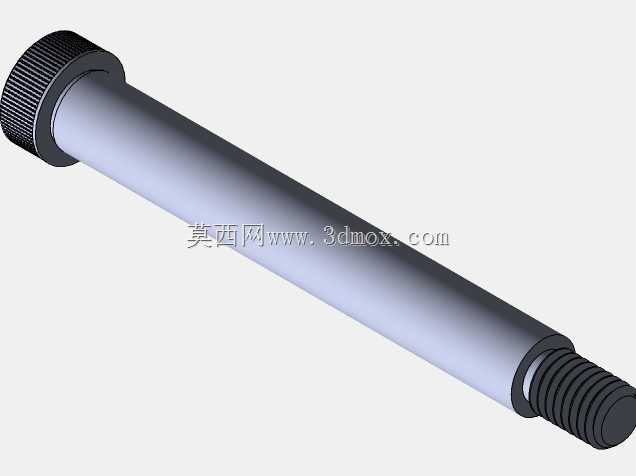

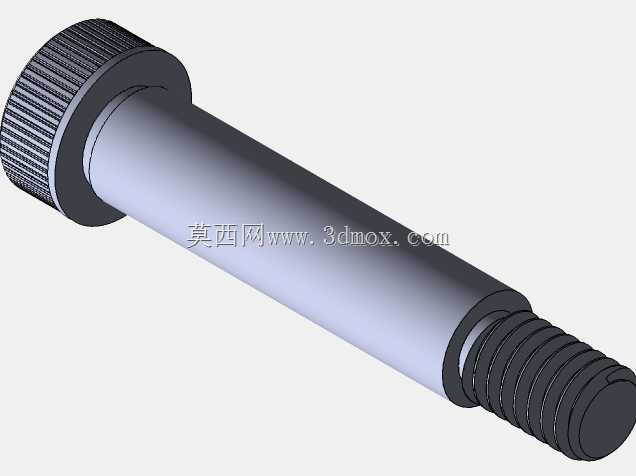

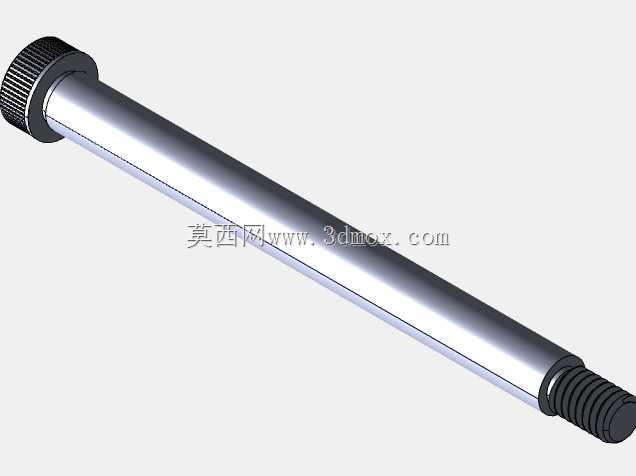

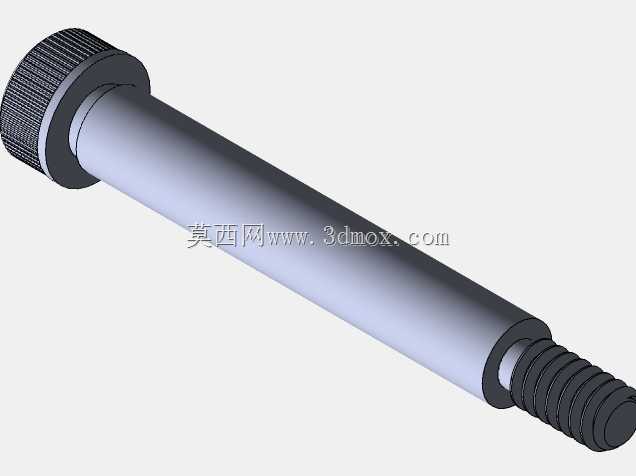

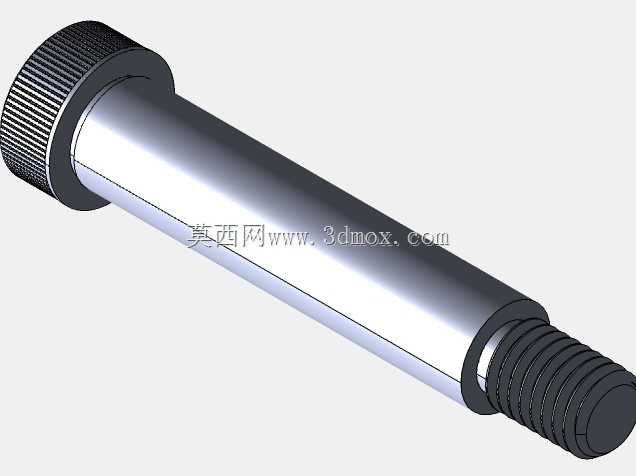

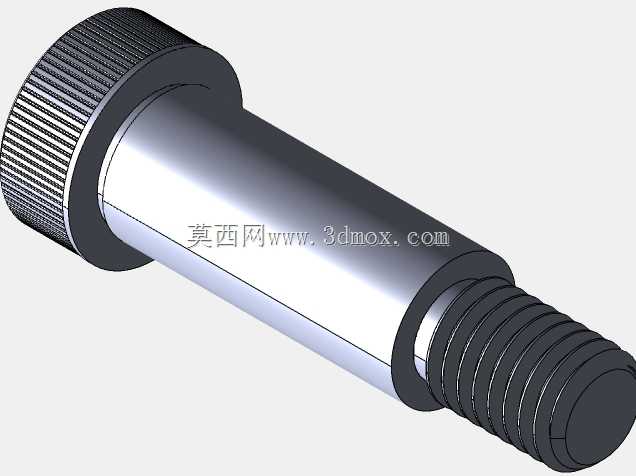

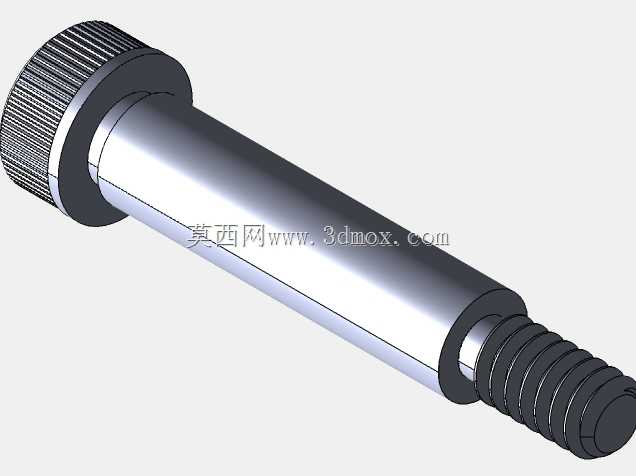

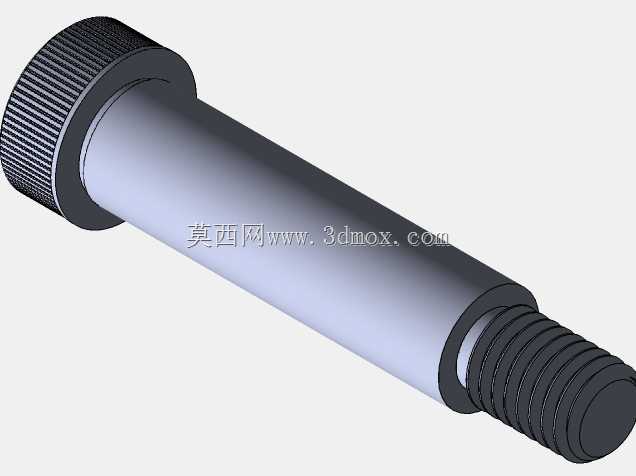

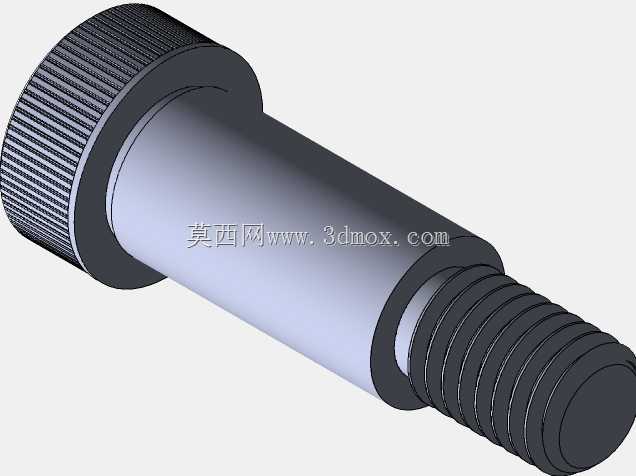

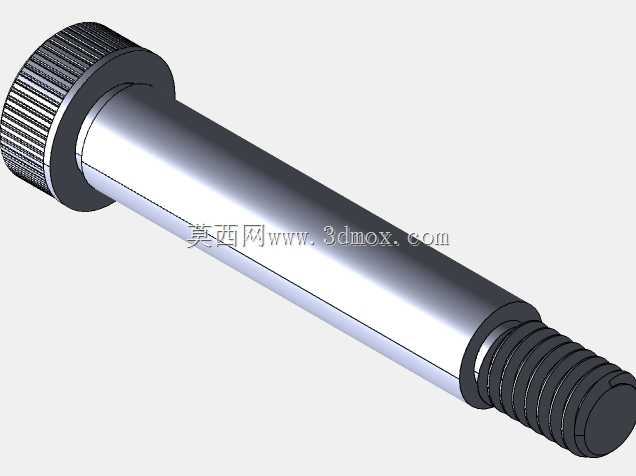

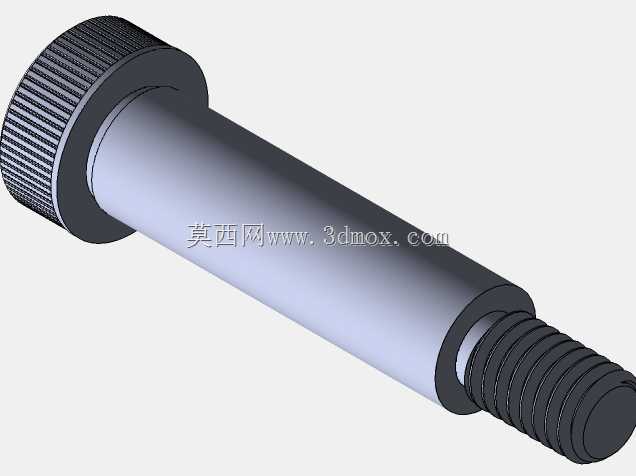

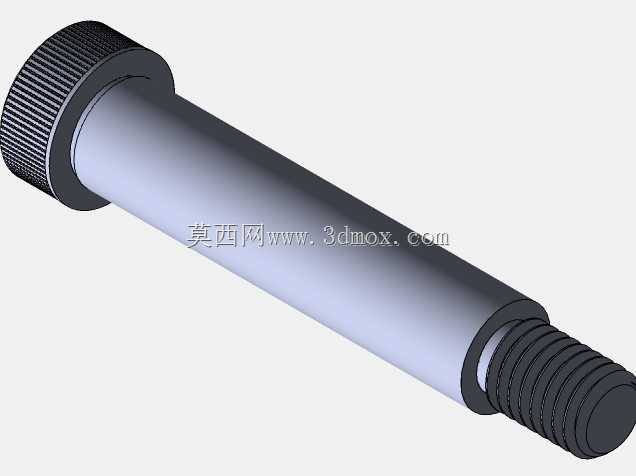

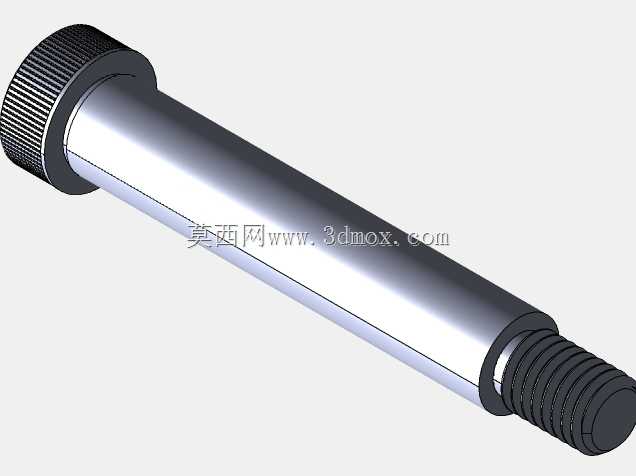

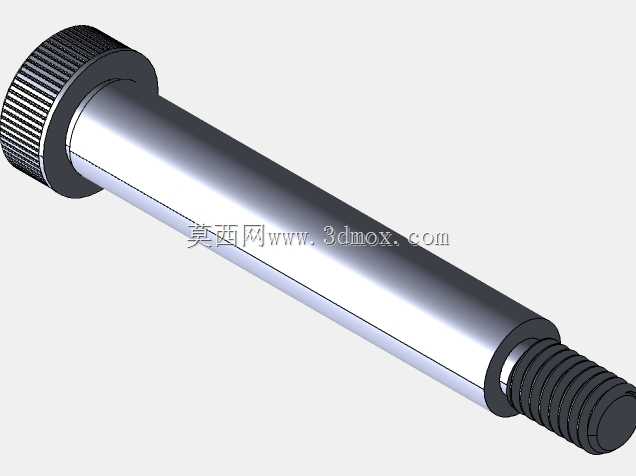

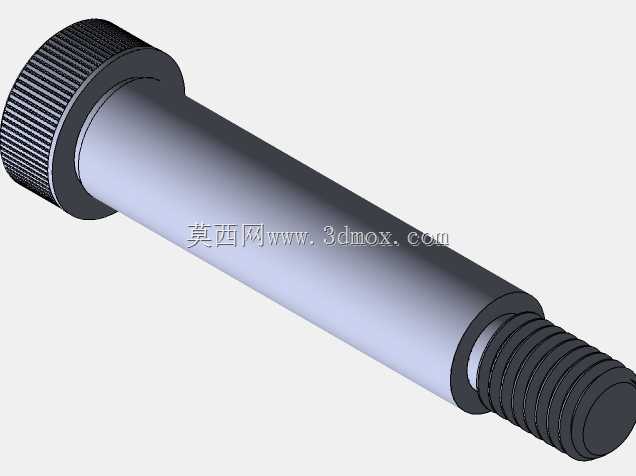

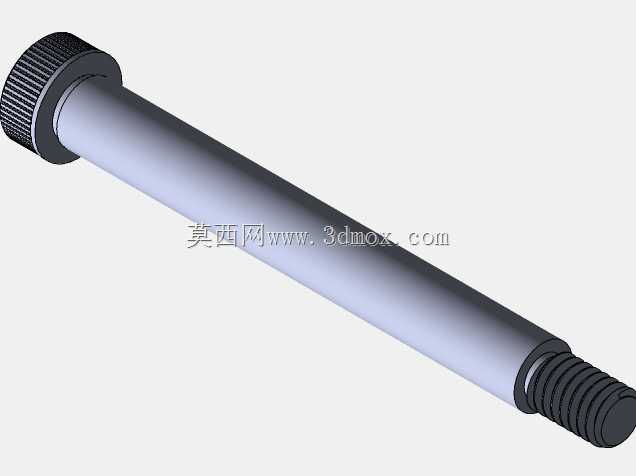

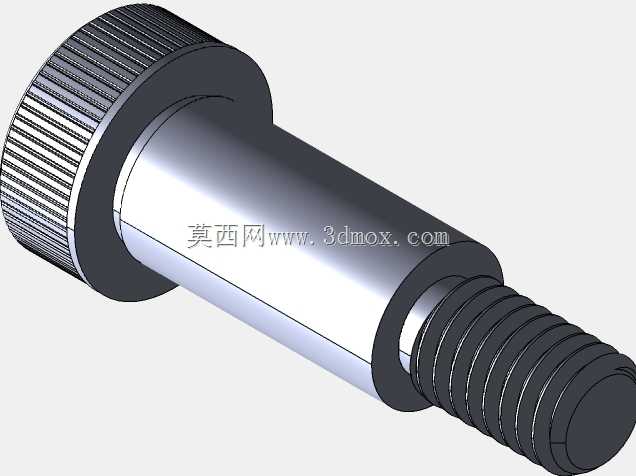

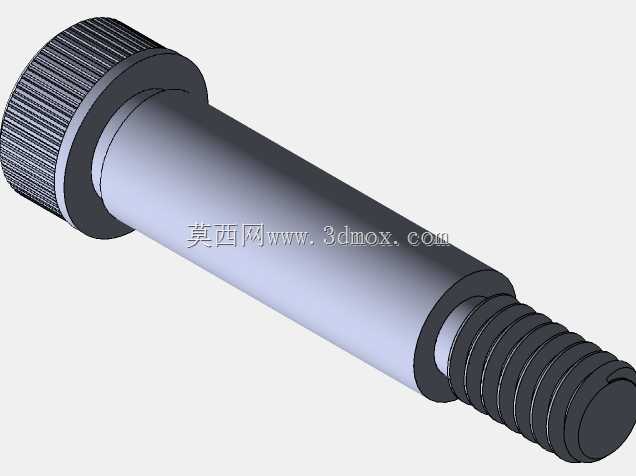

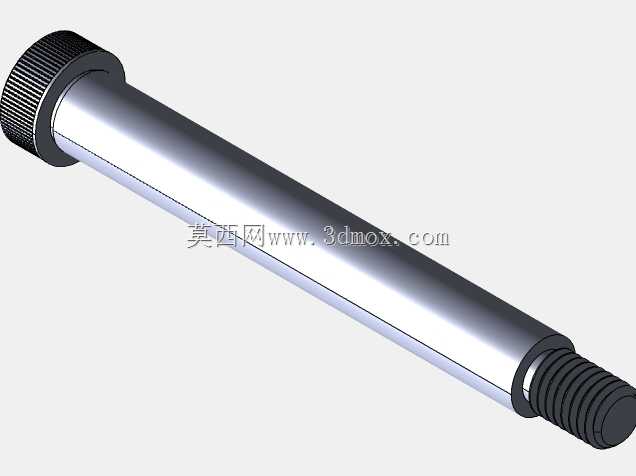

　　设计这套螺栓模型的时候，首先还原了DME标准里的核心尺寸边界：头部采用标准内六角沉头结构，安装后头部完全沉入脱料板的沉孔内，不会突出板件表面干涉其他模具组件的装配，头部下端的承压面做了精准的垂直度约束，锁合后承压面和脱料板表面完全贴合，不会出现锁附倾斜导致的杆部偏斜问题。杆部尺寸严格匹配标准里的公差带，和脱料板导向孔的配合间隙控制在滑动配合的合理区间，既不会因为间隙过大导致脱料板运动晃动，也不会因为间隙过小出现热胀卡滞——毕竟注塑生产过程中模具温度会根据原料特性升到几十甚至上百度，金属件的热膨胀量必须在设计阶段就纳入考量，预留合理的配合余量。螺栓末端的螺纹段长度做了精准控制，锁入动模安装位后不会穿透模板碰到型腔内部，避免出现螺纹痕迹漏到产品外观面的问题。

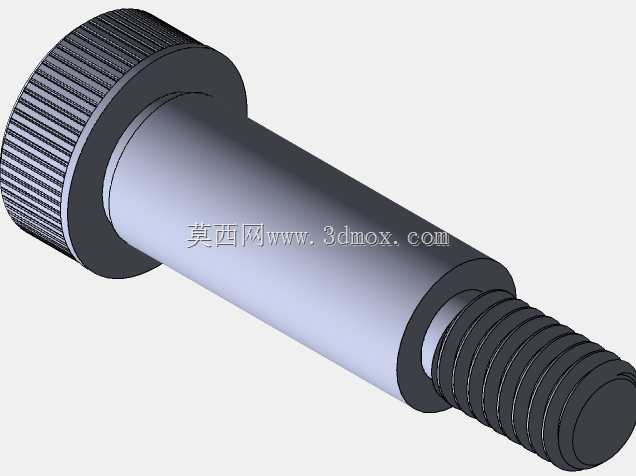

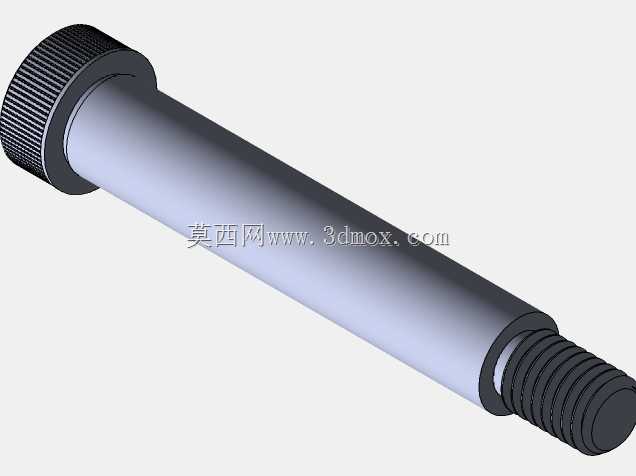

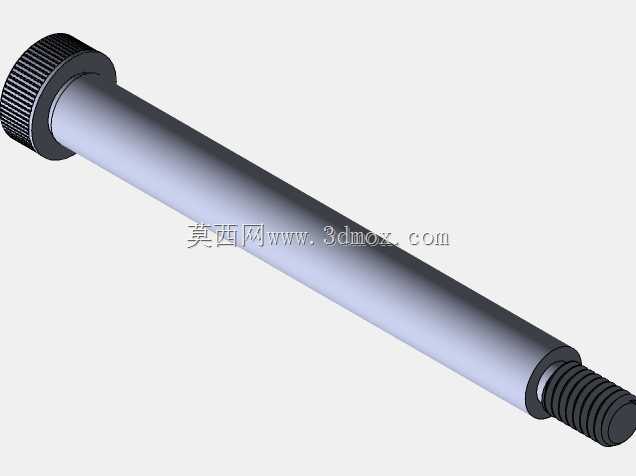

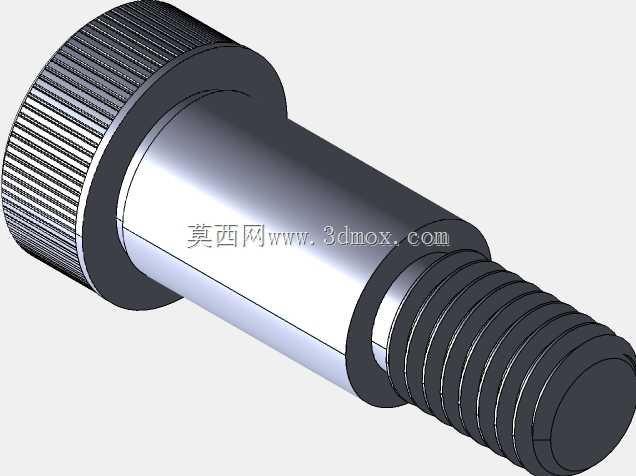

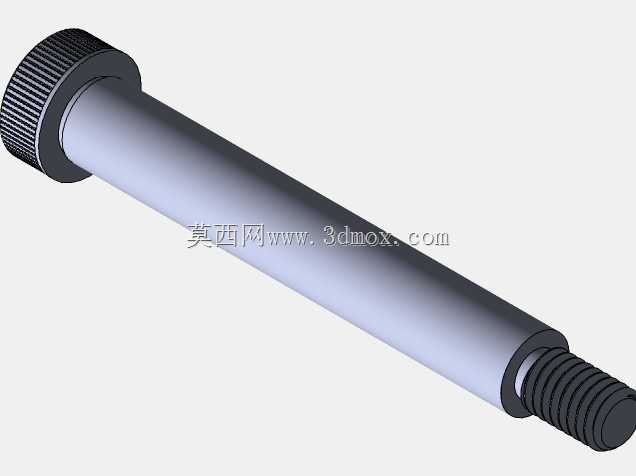

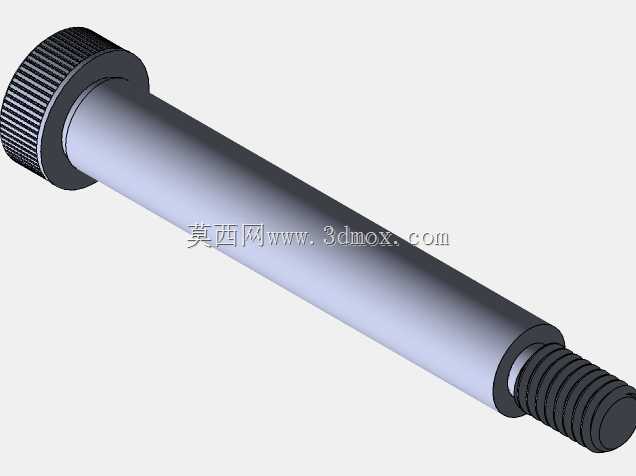

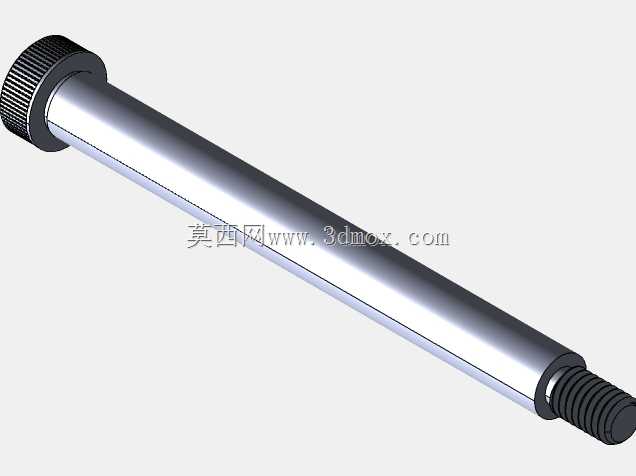

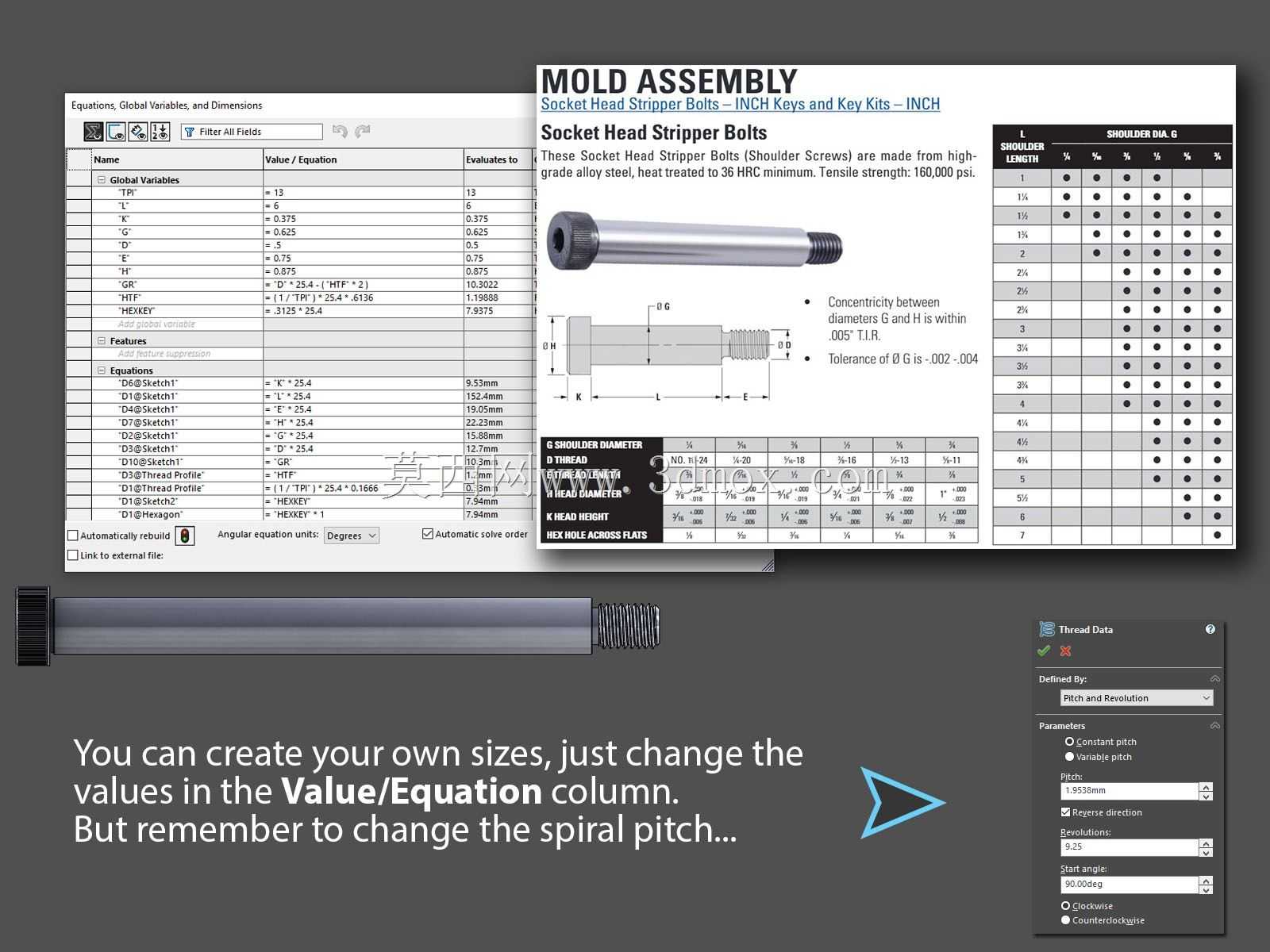

　　模型里同步配置了参数化的方程驱动尺寸，实际使用时如果需要调整螺栓的有效长度、杆部直径，不需要重新绘制草图，只需要修改参数表内的对应数值，就能自动生成对应规格的螺栓模型，这对于做系列化模具设计的工程师来说能节省大量重复建模的时间。建模过程中还原了螺栓的所有工艺细节：内六角槽的深度、槽口的倒角、杆部末端的引入倒角、螺纹段的收尾退刀结构都和实物配件完全一致，在做模具整体干涉检查的时候，能精准模拟螺栓装配后的所有空间占位，不会出现模型简化导致的干涉误判，比如内六角槽的深度如果建模时做浅了，实际装配时就会出现内六角扳手无法插入的问题，这类细节在整套模型里都做了完整还原。

　　从安装边界来看，这套螺栓适配的沉孔尺寸、过孔尺寸都和DME标准的模架板件参数完全匹配，设计模具时直接调用模型装配即可，不需要反复核对配件样本的尺寸表，能有效减少设计阶段的尺寸核对失误。螺栓的头部承压面积经过标准核算，锁附时的压紧力能均匀分布在脱料板表面，不会出现局部应力集中导致的板件变形，尤其是针对厚度较薄的脱料板，合理的承压面设计能避免长期往复受力后板件出现翘曲变形，延长模具的整体使用寿命。在实际模具调试过程中，这类标准化的脱模螺栓互换性极强，生产现场如果出现螺栓磨损、断裂的情况，直接采购对应标准号的配件就能直接替换，不需要二次修配，能大幅减少模具停机维修的时间。
