虚构纪念性碑体曲面造型结构设计

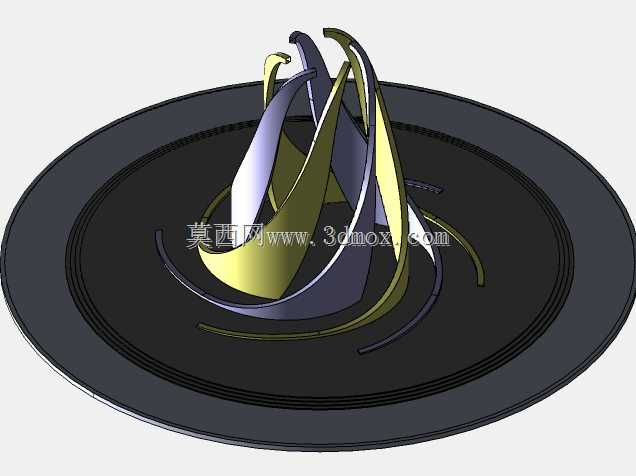

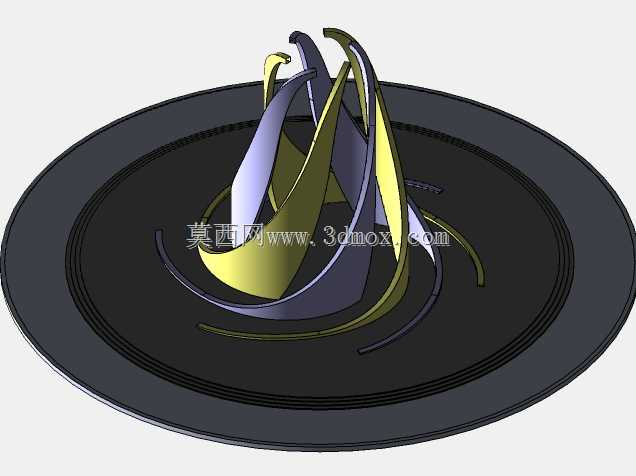

　　该碑体造型属于创意景观装置类结构设计，核心应用场景集中在主题文化园区、公共艺术展陈空间、文创主题街区等公共区域，作为承载文化叙事、空间视觉焦点的装置类构件存在，区别于常规制式纪念碑的厚重对称结构，整体造型融入了非对称曲面过渡设计，打破传统碑体平直方正的视觉局限。从结构设计逻辑来看，整体采用基座承托上部碑身的分层受力结构，基座部分预留了与地面预埋件连接的安装孔位，安装边界需结合现场铺装层厚度调整预埋深度，常规安装场景下基座外轮廓超出碑身底部投影150-200mm，保证整体抗倾覆稳定性满足户外公共区域的抗风载要求，上部碑身的曲面过渡区域，采用了多基准平面草图投影修剪的建模思路，先在三个正交基准平面上绘制不同曲率的轮廓控制线，

　　再通过曲面放样、修剪延伸的方式生成连续顺滑的外表面，避免出现曲面褶皱、曲率突变的问题，保证后续不管是采用玻璃钢翻模、金属板材折弯焊接还是3D打印成型，都能获得流畅的外观效果。从功能特性层面，该结构除了基础的视觉展示功能外，曲面区域可预留嵌入式标识安装位，用于镌刻主题文字、图案内容，曲面的光影变化会随着日照角度改变呈现不同的视觉层次，比传统平面碑体更具空间互动感。设计过程中需要重点控制曲面与基座连接位置的过渡圆角，该位置是应力集中区域，若采用实体加工方式，圆角半径不小于20mm可有效降低加工过程中的应力开裂风险，若采用薄壁壳体结构，壁厚需保持均匀，整体控制在8-12mm区间，相邻曲面的壁厚差不超过1mm，

　　避免烧结或者注塑成型过程中出现缩痕、变形问题。外形尺寸方面，整体高度可根据实际安装场景按比例缩放，常规户外落地版本总高控制在2.2-2.8m区间，碑身最大宽度控制在0.9-1.2m，基座厚度不小于0.3m，保证整体比例协调，不会因过高过窄产生视觉上的单薄感。在建模实现环节，所有曲面构建完成后需要进行曲率检查和斑马纹分析，确保曲面G2连续，无破面、重叠面问题，实体化之后需进行拔模分析，若采用模具成型工艺，整体拔模斜度不小于1.5度，方便后续脱模作业；若采用金属板材拼接工艺，需要对曲面进行合理的分块展开，每块板材的展开尺寸控制在常规板材的加工幅面内，减少焊缝数量，降低现场拼接的打磨工作量。安装环节需要注意，

　　碑身与基座的连接采用定位销加结构胶的组合固定方式，定位销直径不小于16mm，嵌入基座和碑身的深度各不小于80mm，保证连接强度，结构胶选用耐候型建筑结构胶，可适应户外温湿度变化带来的热胀冷缩影响，避免长期使用后出现连接松动、接缝开裂的问题。另外，该造型的曲面修剪思路可复用在各类创意景观装置、文创展示道具的结构设计中，通过调整基准平面上的草图轮廓，可快速衍生出不同曲率、不同形态的同类造型，大幅提升同类型创意结构的建模效率，减少重复构建基础曲面的工作量。
