创意异形流线型玻璃盛装瓶结构设计

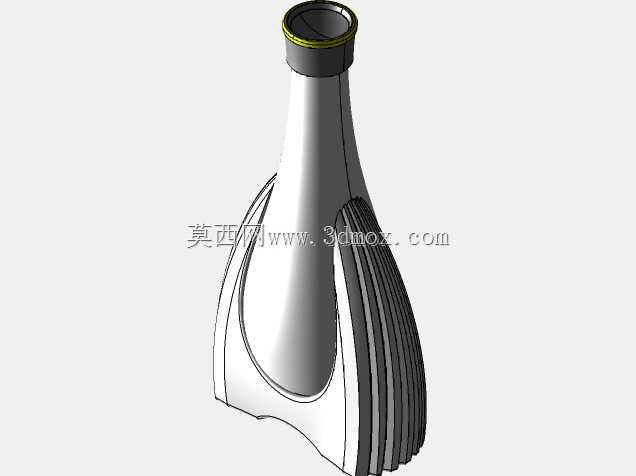

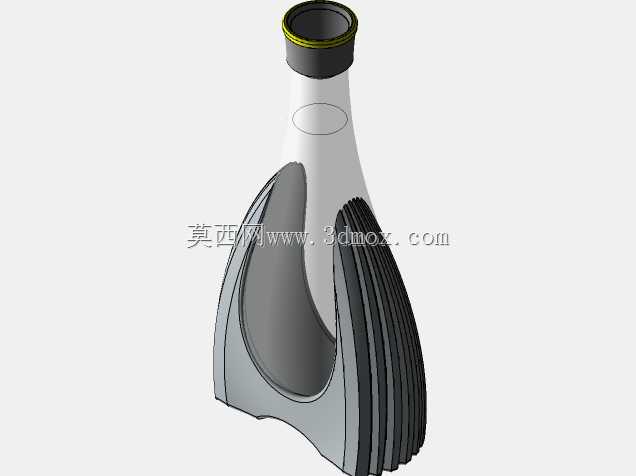

　　这款异形盛装瓶的结构设计，核心围绕高端液体包装的展示性与实用性平衡展开，在日化香氛、高端酒水陈列、定制礼品包装场景中，这类差异化瓶型往往是产品视觉辨识度的核心载体。从结构拆分来看，整个瓶体分为三个核心功能段：顶部密封段、中部储液段、底部支撑段，各段的衔接公差控制是建模阶段需要重点把控的环节。顶部密封段采用金属压合封盖结构，封盖与瓶口的配合采用过盈配合加密封圈的双重密封方案，瓶口内径设计为18mm，既满足常规液体灌装头的通用适配要求，也能保证倾倒液体时的流速稳定，不会出现断流、溅液的问题，封盖外侧做了微倒角处理，避免用户旋合或拔取封盖时划伤手部，封盖与瓶身颈部的配合段长度设置为12mm，

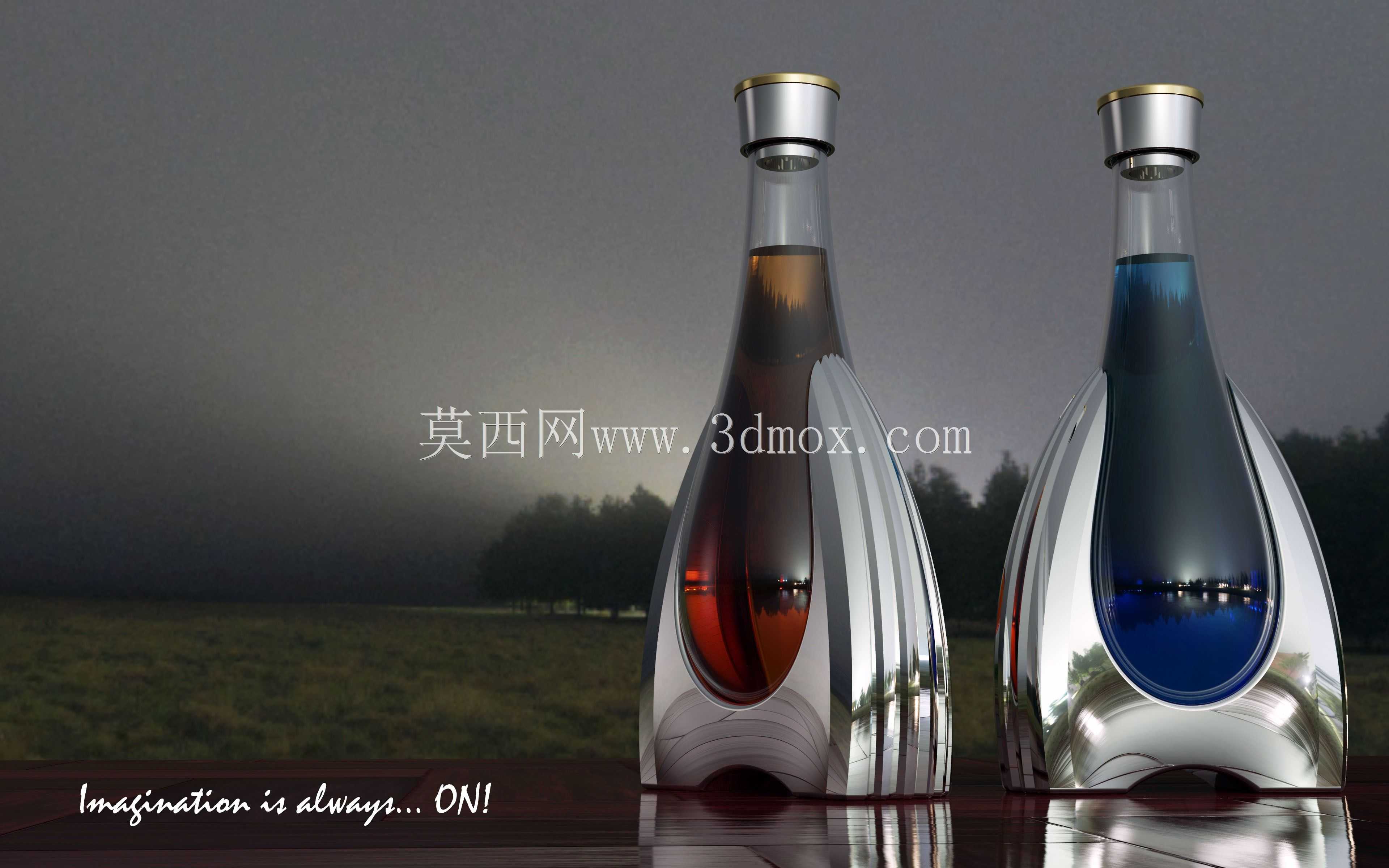

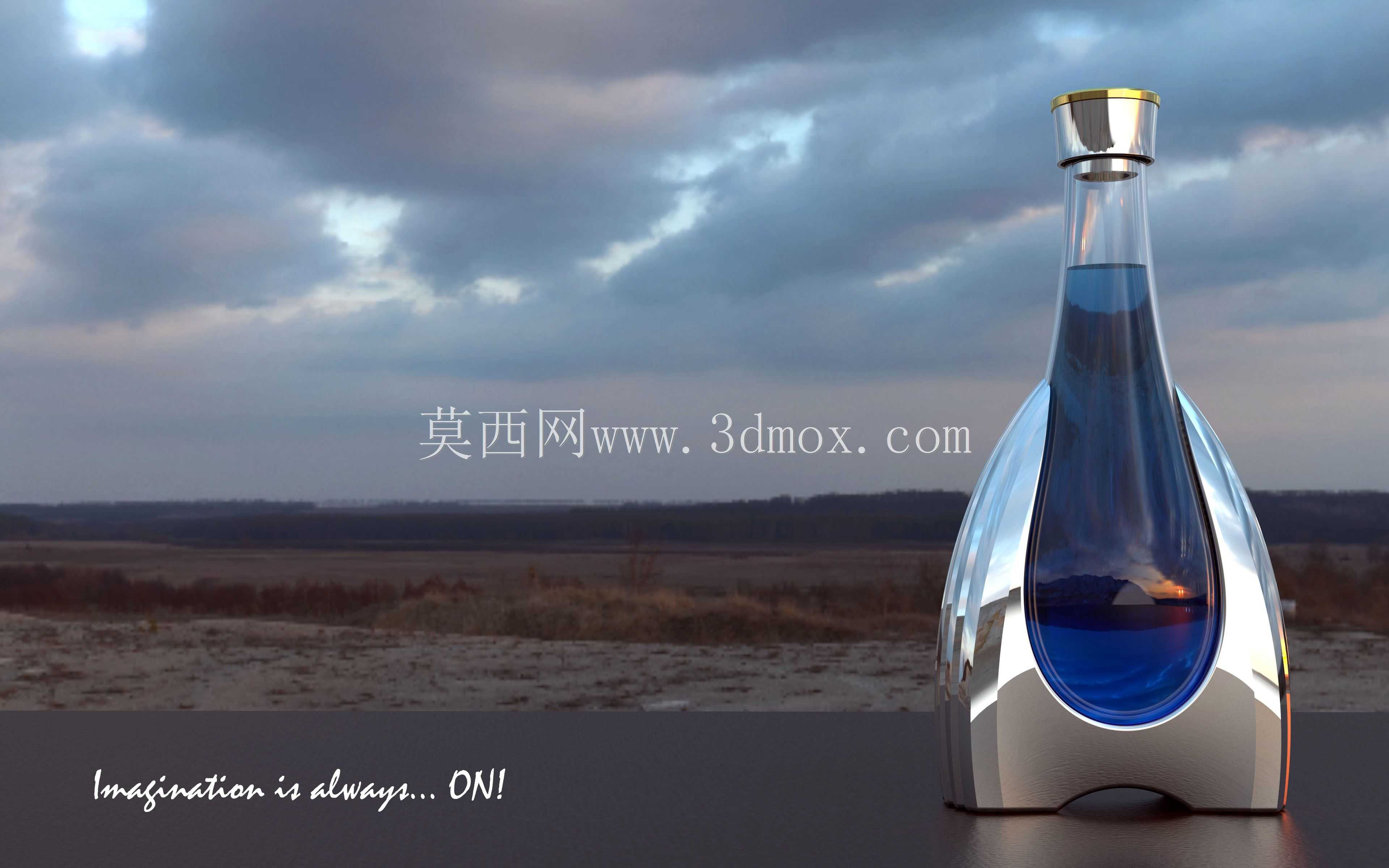

　　足够的配合长度可以保证长期存放时液体不会出现挥发渗漏，哪怕是高挥发性的香氛类液体，也能满足3年以上的密封存储要求。中部储液段是整个瓶型的设计亮点，没有采用常规圆柱或方柱结构，而是做了双侧内凹的流线曲面造型，曲面的曲率经过反复调整，一方面让瓶身的握持手感更贴合手掌弧度，成年人单手握持时手指刚好可以卡入双侧内凹区域，握持稳定性比常规圆柱瓶提升40%以上，湿手状态下也不易滑落；另一方面曲面的光影反射效果更具层次感，在商超货架、展示柜台的灯光下，瓶身与内部液体的折射光会形成连续的光带，视觉吸引力远高于常规瓶型。储液段的玻璃壁厚控制在3mm，既保证了瓶身的抗冲击强度，满足运输过程中的跌落测试要求，也不会因为壁厚过厚导致整体重量过大，

　　单瓶空重控制在280g左右，符合快递物流的重量控制要求。瓶身内部的储液腔做了等壁厚偏移处理，避免出现局部壁厚不均导致的玻璃冷却应力集中问题，建模时需要重点检查曲面偏移后的连续性，不能出现局部壁厚突变，否则在玻璃吹制过程中很容易出现冷纹、气泡甚至开裂的缺陷。底部支撑段采用加宽的平底结构，支撑面的直径比瓶身最大宽度大8mm，放置时的静摩擦系数足够，哪怕是放在光滑的玻璃台面上，也不会轻易倾倒，支撑面内侧做了内凹的球面处理，避免瓶底与放置面形成真空吸附，导致用户拿起时出现费力或者瓶底残留水印的问题，底部边缘做了R2的圆角过渡，避免尖锐的玻璃边缘划伤放置台面，也能减少运输过程中底部磕碰导致的崩边缺陷。从设计落地的角度考虑，

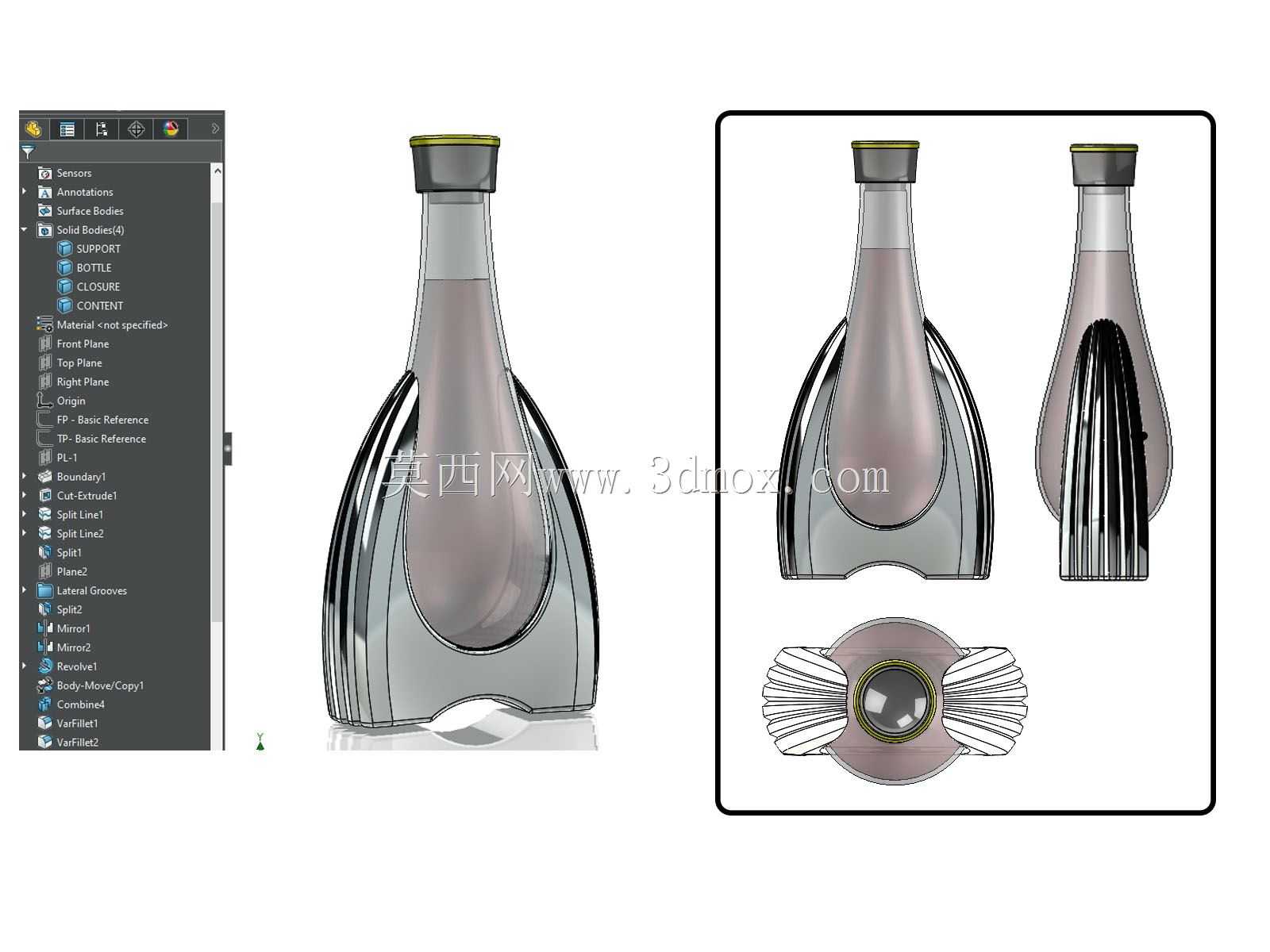

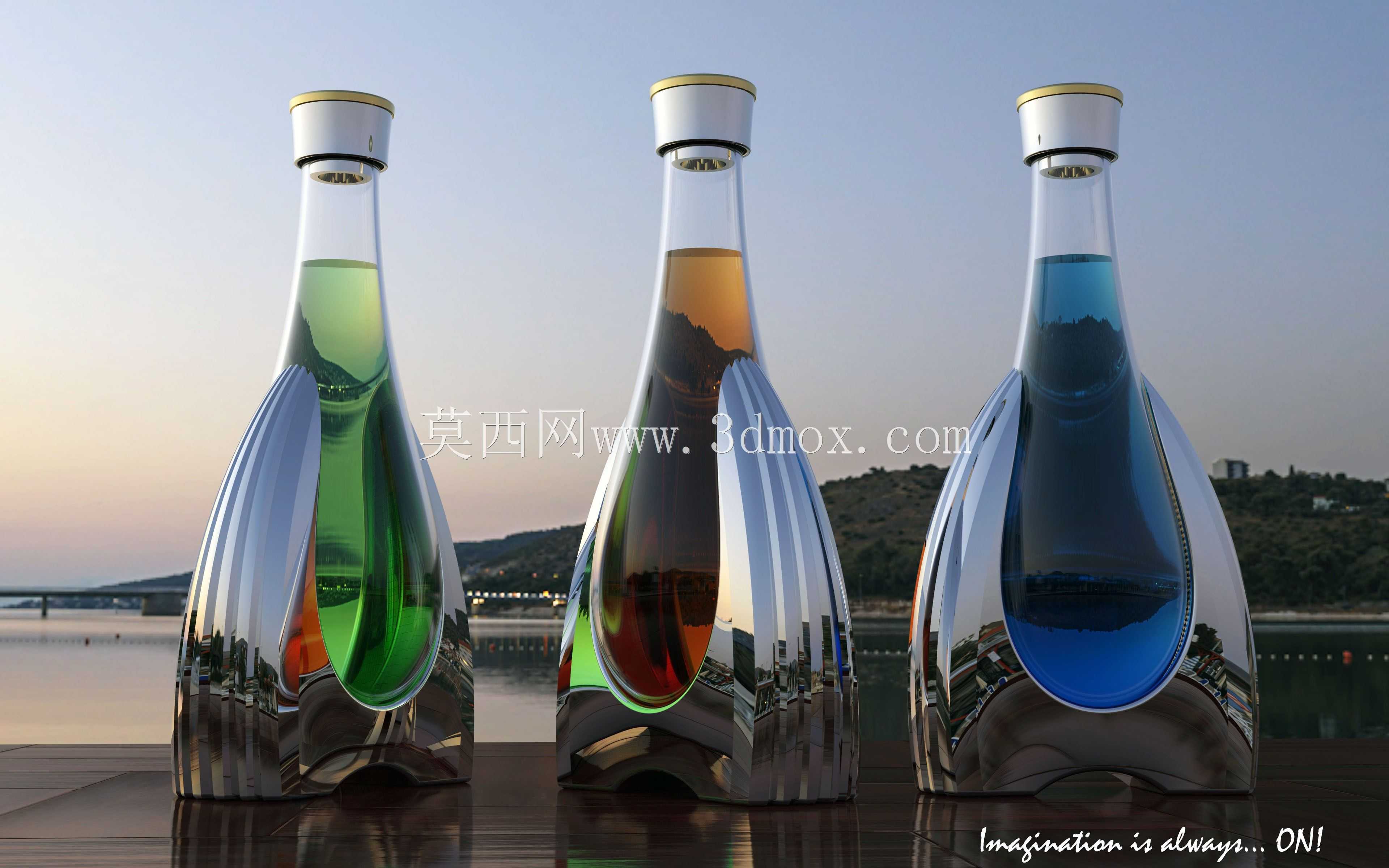

　　这款瓶型的曲面拆分充分考虑了玻璃吹制模具的加工可行性，所有曲面的拔模斜度控制在3度以上，没有出现倒扣结构，不需要做复杂的模具抽芯结构，能有效降低模具加工成本与量产时的不良率。瓶身的金属装饰件采用镜面抛光的不锈钢材质，与透明玻璃、内部彩色液体形成材质对比，进一步提升产品的高端质感，装饰件与玻璃的配合采用食品级粘接剂固定，粘接位预留了0.2mm的涂胶间隙，保证粘接牢固的同时不会出现溢胶影响外观的问题。在实际应用中，这款瓶型可以根据盛装液体的属性调整内部容积，常规款容积设置为500ml，刚好满足单瓶高端饮品或者大容量香氛的包装需求，也可以根据客户需求调整为300ml、100ml的规格，只需要等比例缩放储液段的高度即可，整体曲面的曲率不需要做大幅调整，能快速衍生出不同容量的系列化产品。建模过程中需要重点关注曲面的G2连续性，尤其是金属装饰件与玻璃衔接的位置，要保证两个零件的曲面完全贴合，不能出现拼接缝隙，否则量产时会出现明显的装配阶差，影响外观质感。另外瓶身的内凹曲面位置需要做应力仿真验证，确保在灌装高温液体、或者运输过程中受到侧向挤压时，不会出现应力集中导致的瓶身破裂问题，经过仿真验证，这款瓶型的最大应力出现在底部支撑的圆角位置，应力值远低于钠钙玻璃的许用应力，完全满足日常使用的强度要求。
