车床铣床床身用辅助工具托盘结构

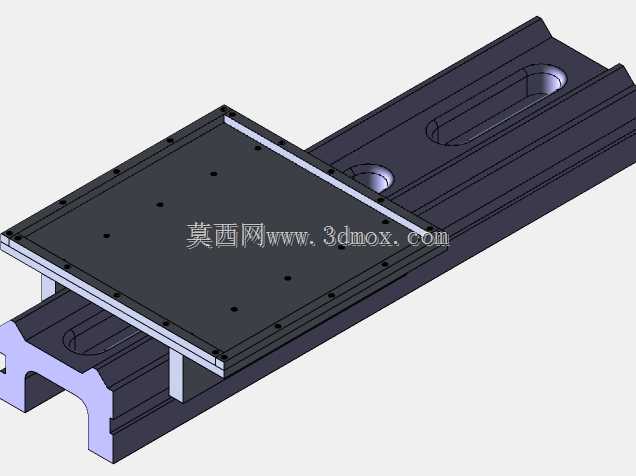

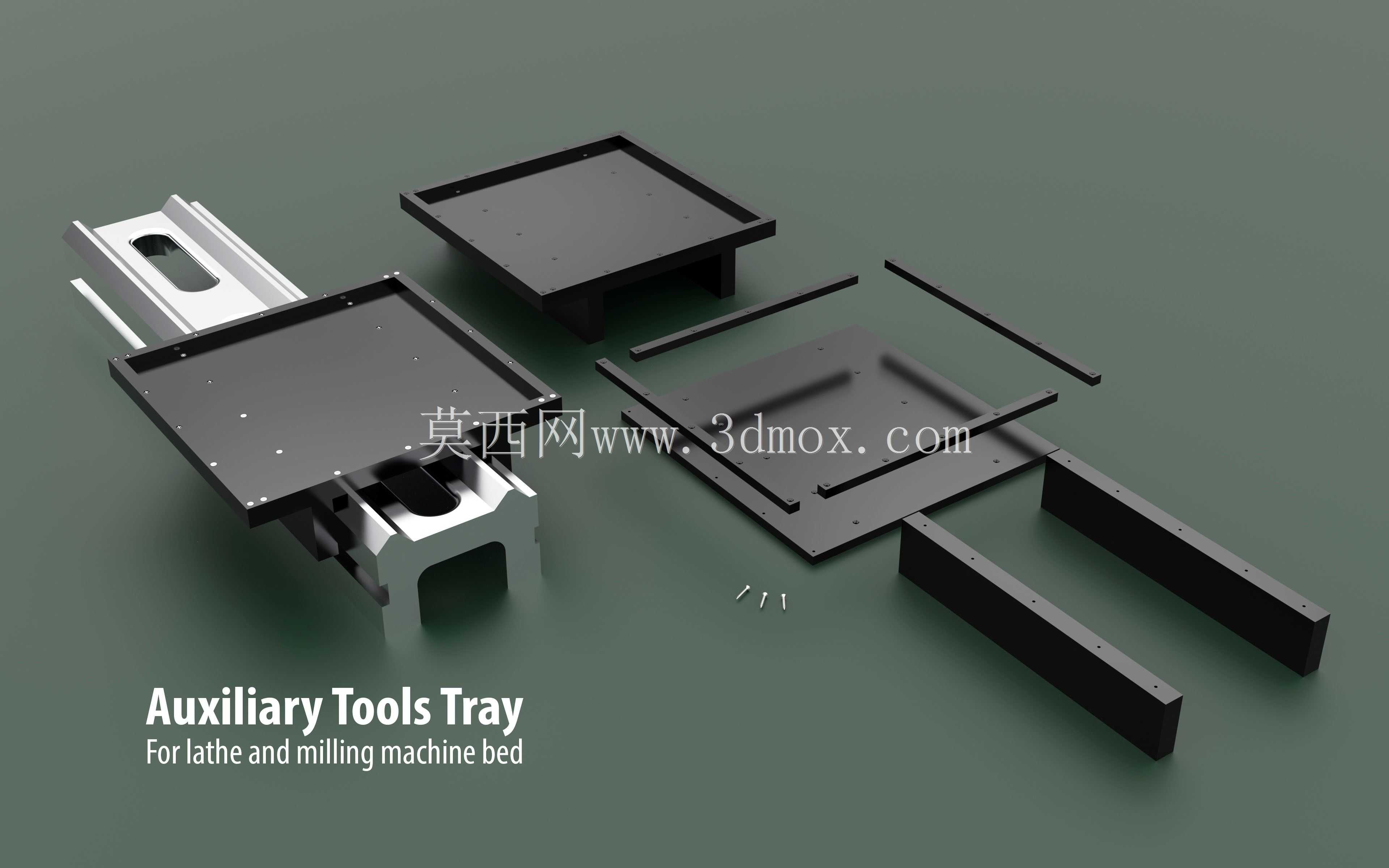

　　在常规机加工车间的日常作业场景里，车床、铣床的操作工位周边往往零散堆放着卡尺、千分尺、扳手、待加工小坯料、加工完成的小型零件、清理用的毛刷等各类物件，这些物件如果直接放置在床身导轨旁，很容易在操作过程中被碰落，甚至掉入导轨缝隙、卡盘运转区域造成设备损伤或加工事故，同时零散摆放的工具也会增加操作人员取放的动线长度，频繁转身取放工具还会打断加工节奏，降低单件加工的效率。这款适配车床与铣床床身安装的辅助工具托盘，就是针对这类一线加工场景的实际痛点设计的工位配套工装。从结构组成来看，整套托盘包含不同尺寸规格的置物平台、适配床身导轨安装的固定基座、连接支撑条几个核心部分，其中固定基座采用与床身导轨轮廓匹配的卡槽式结构，

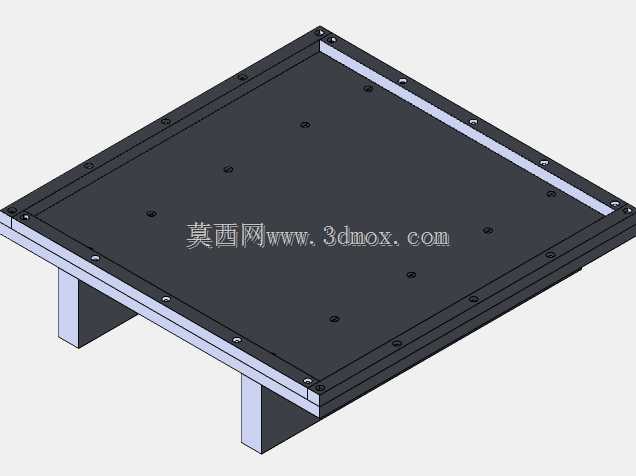

　　安装时无需对原有床身进行打孔、焊接等二次改装，直接卡入床身侧边的导轨基准面，通过侧面的紧定螺钉即可完成固定，不会破坏机床原有漆面与结构精度，拆卸调整位置时也不会留下安装痕迹。不同尺寸的置物平台做了功能分区设计，面积较大的主平台可以放置常用的测量量具、加工过程中需要频繁取用的刀具，带内凹沉台的副平台可以临时存放小型螺丝、垫片、待检测的小型加工件，避免小零件滚落，窄长型的支撑条既可以作为平台之间的连接加强结构，也可以临时悬挂钩型扳手、毛刷这类带挂孔的工具，充分利用安装空间。设计过程中充分考虑了机加工现场的使用环境，托盘整体采用中密度纤维板作为主体材质，这类材料具备足够的结构强度支撑常规工具的重量，同时自身阻尼特性较好，

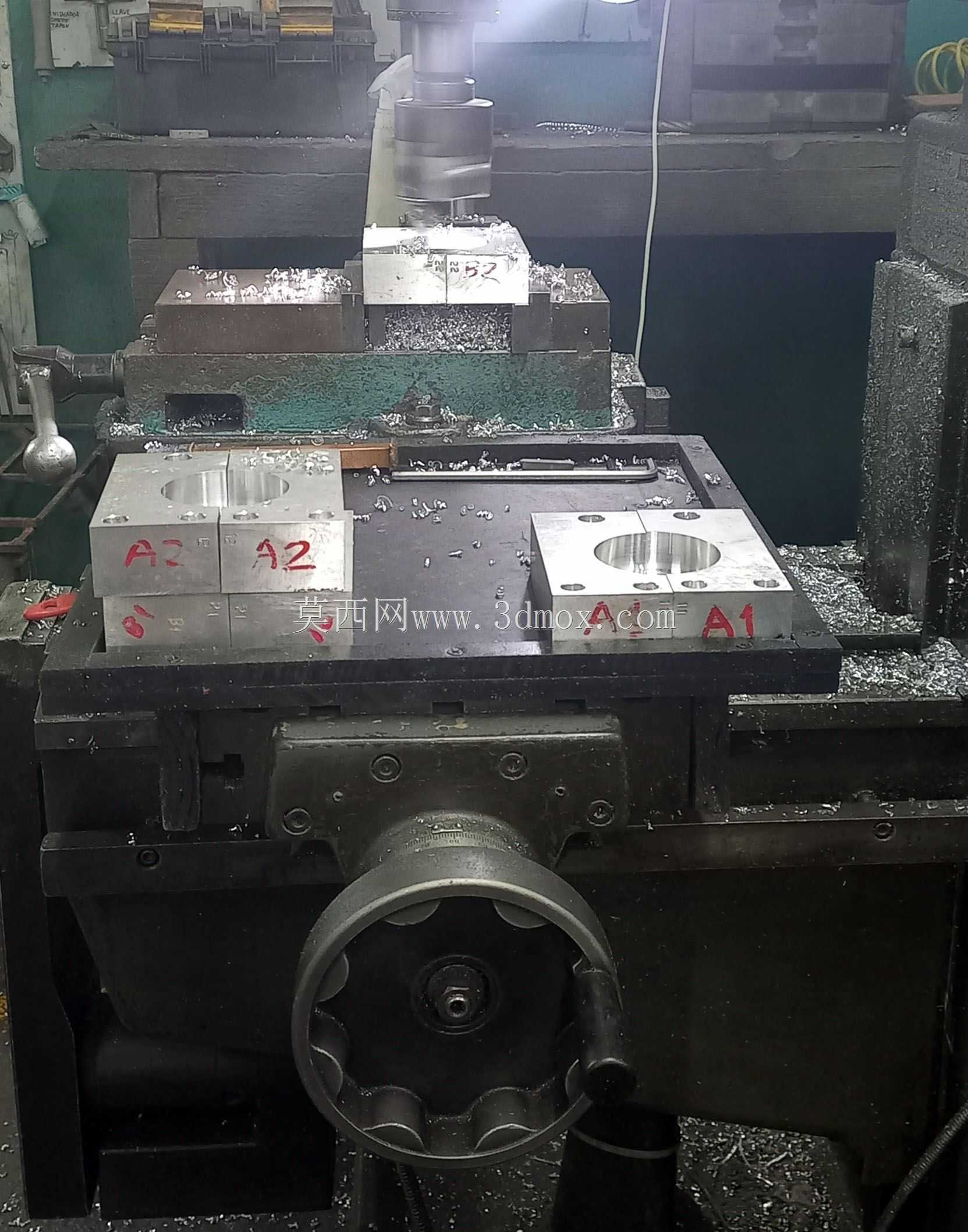

　　放置金属工具时不会产生过大的碰撞噪音，也不会像金属托盘那样容易磕碰到量具的测量面造成精度损伤，平台表面做了平整化处理，没有突出的棱角，避免操作人员取放工具时被划伤。安装边界方面，整套托盘的固定基座适配市面上多数普通卧式车床、立式铣床的床身导轨宽度，安装完成后托盘整体向床身外侧延伸的距离控制在合理范围内，不会超出操作人员的正常手臂操作半径，也不会影响机床原有防护门的开合、刀架的正常运转行程，托盘的整体高度与床身操作面保持齐平，操作人员取放物件时无需过度弯腰或抬臂，长时间作业也不会增加额外的肢体负担。在实际使用过程中，这类辅助托盘可以根据不同工位的加工需求灵活组合平台数量，比如以粗加工为主的铣床工位，

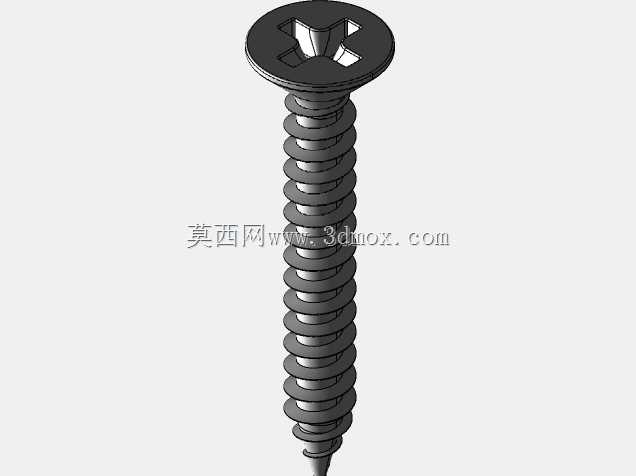

　　可以多配置一块大尺寸平台放置粗加工用的重型扳手、毛坯料；以精加工为主的车床工位，可以多配置带沉台的副平台存放精密量具、精加工完成的小零件，避免零件之间相互磕碰划伤表面。托盘的连接结构采用标准规格的沉头塑料螺丝固定，组装时不需要专用工具，操作人员可以根据自身的操作习惯调整各个平台的相对位置，适配不同的作业习惯，螺丝的沉头设计保证了平台表面的平整度，不会出现突出的螺丝头刮伤工具、勾住工作服的隐患。不同于市面上通用的移动式工具车，这款床身安装的辅助托盘完全依附在机床本体上，不会占用车间地面空间，对于工位间距较小的紧凑型加工车间来说，不会额外增加通道的通行阻碍，操作人员在工位上即可完成所有常用工具的取放，不需要频繁起身移动到工具车旁，能够有效减少加工过程中的无效动作耗时，对于批量零件加工的工位来说，这类小工装带来的效率提升会随着加工时长的积累逐步显现。同时托盘的结构没有复杂的传动、活动部件，日常维护只需要定期清理平台表面的切屑、切削液残留即可，中密度纤维板的材质耐切削液腐蚀性能较好，长期在机加工车间的油雾环境下使用也不会出现快速锈蚀、变形的问题，使用寿命能够满足常规车间的使用需求。
