机床X轴步进电机安装固定耦合组件

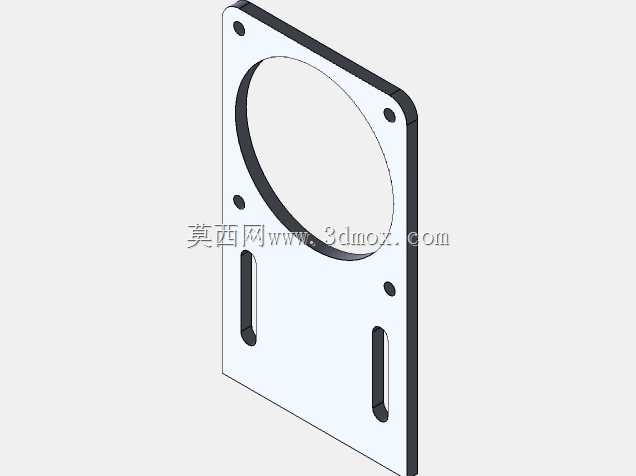

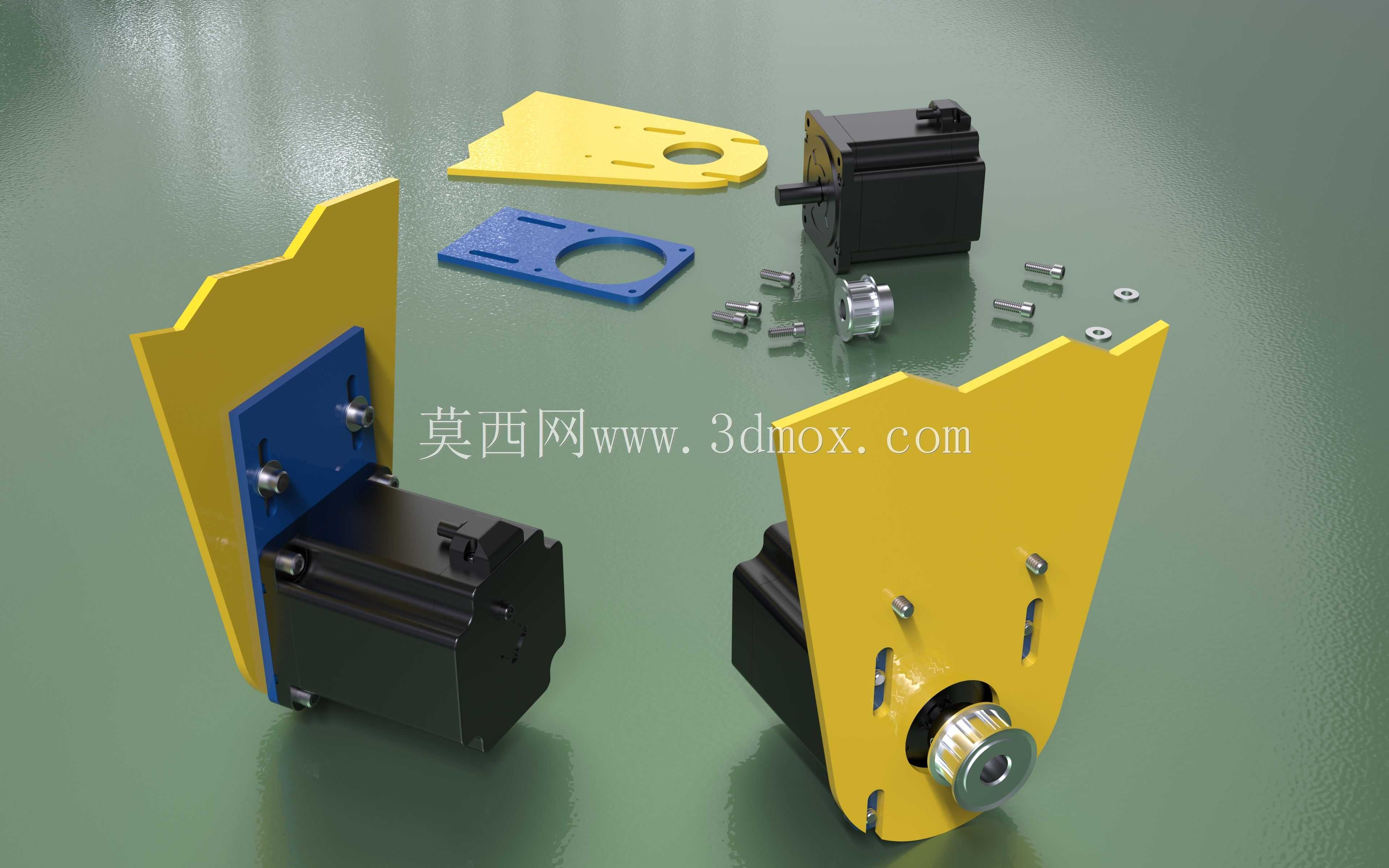

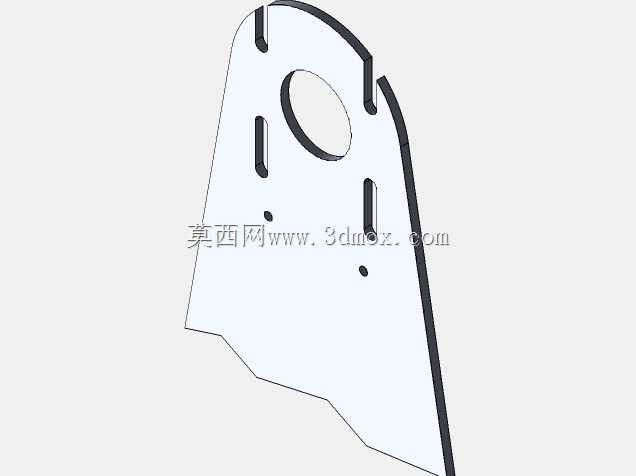

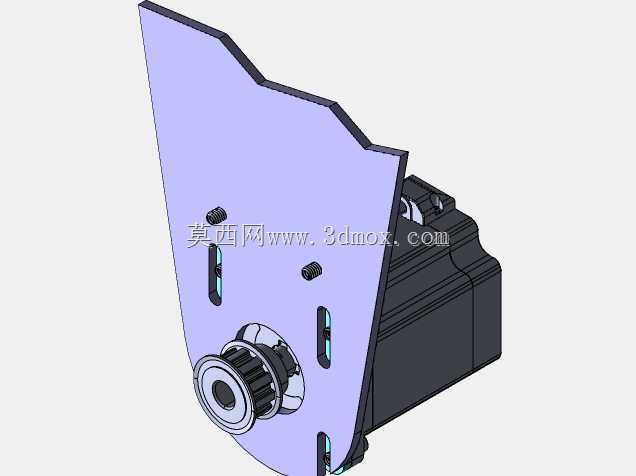

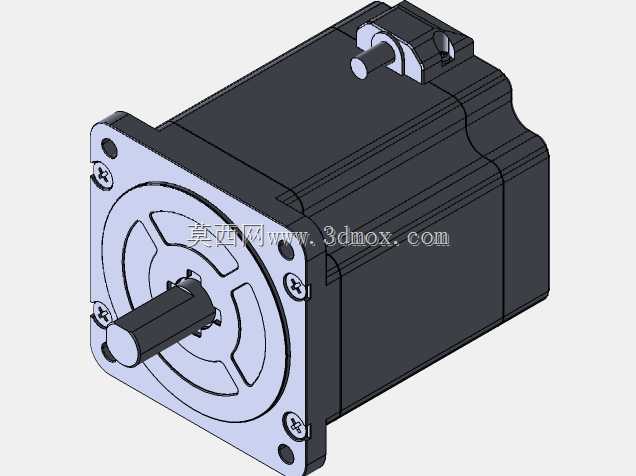

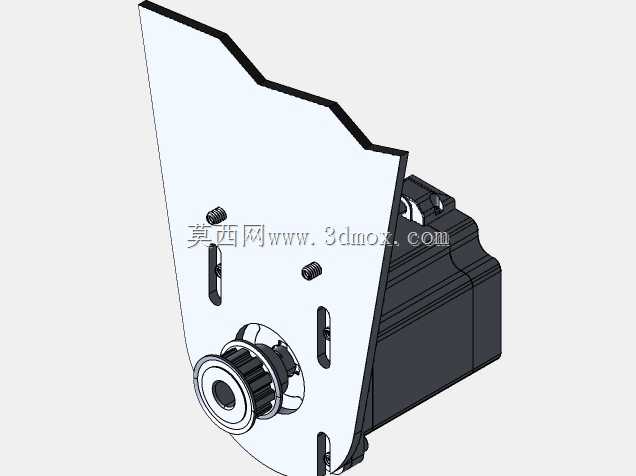

　　这套组件针对车间在用普通机床的X轴进给系统数控化替换场景设计，核心解决旧有机床更换X轴驱动电机时的安装适配、传动耦合问题，适配常规规格的两相混合式步进电机安装需求，可直接匹配多数中小型普通车床、铣床的X轴滑台安装基面，无需对原有床身结构做大规模焊接、铣削改造，大幅缩短设备改造停机周期。整套组件包含主安装立板、转接定位板、电机耦合转接件、全套连接紧固件，各部件的安装孔位均经过公差匹配设计，主安装立板采用折弯成型的钣金结构，侧边设置的加强翻边可抵消电机高速启停时产生的倾覆力矩，避免长期运行后安装板出现形变导致的传动同轴度偏差。转接定位板设置有与电机前端止口匹配的定位圆孔，安装时可直接卡入电机前端定位凸台，

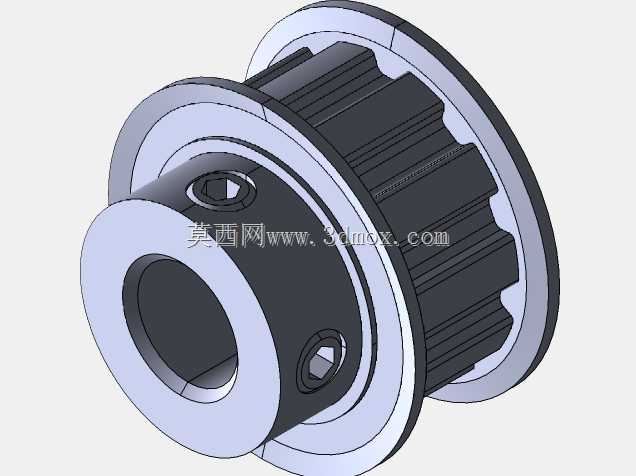

　　无需反复调整电机轴与丝杠的同轴度，定位板上的长条形调节孔可适配不同中心高的电机安装，同时预留皮带张紧调节余量，更换同步带时无需完全拆卸电机，仅需松开固定螺栓沿长孔调整位置即可完成张紧操作。电机耦合转接件采用抱紧式结构，内孔与电机输出轴采用过渡配合，侧面设置紧定螺钉孔可实现与电机轴的无间隙锁固，输出端可直接连接同步带轮或者联轴器，适配原有设备的皮带传动或者直连传动结构，转接件的端面跳动公差控制在0.02mm以内，可有效降低高速传动时的振动问题。安装边界方面，整套组件安装完成后，沿电机轴向的总伸出长度控制在120mm以内，垂直于安装基面的高度不超过90mm，横向宽度适配常见的57、60系列步进电机安装尺寸，不会与机床原有行程限位块、

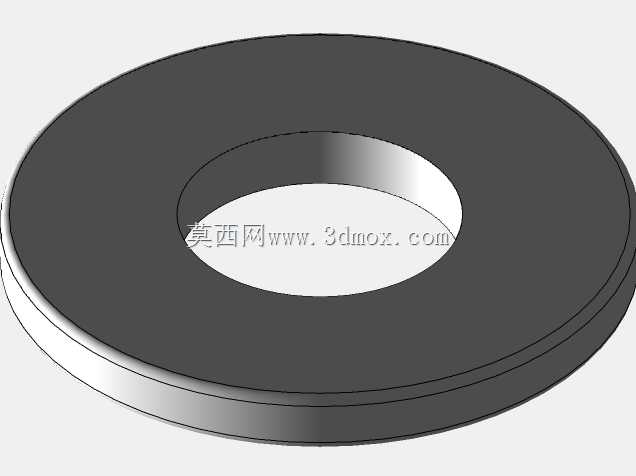

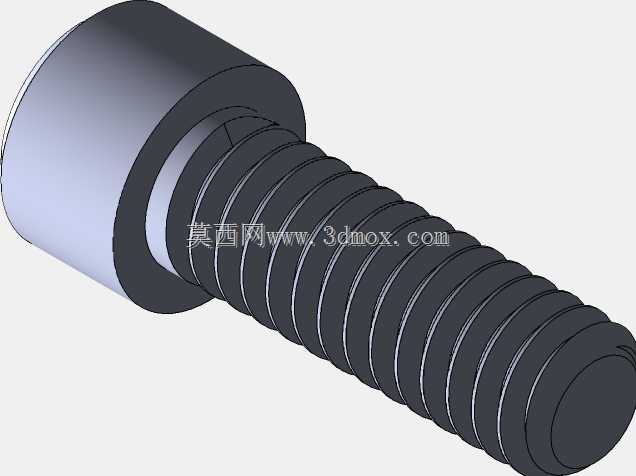

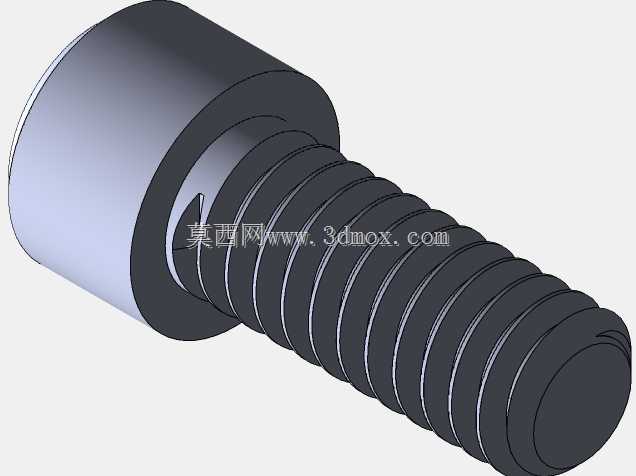

　　防护罩、润滑管路产生干涉，安装基面的固定孔位可直接匹配原有X轴驱动端的安装螺孔，现场安装时仅需准备对应规格的内六角扳手即可完成全部装配，无需额外制作专用工装。实际应用中，这类改造组件多用于普通机床的数控化升级场景，替换原有走刀箱的机械传动结构，通过步进电机直接驱动X轴丝杠或者同步带轮，实现进给轴的数字化控制，可有效提升旧机床的进给精度与操作便捷性，降低人工操作的劳动强度。设计过程中重点考虑了车间现场的安装容错性，所有连接孔位均预留了0.5mm的位置调整余量，即使原有床身的安装螺孔存在少量位置偏差，也可通过孔位间隙完成装配，同时所有钣金件的边缘均做了倒角去毛刺处理，避免安装过程中划伤操作人员，紧固件全部采用内六角圆柱头螺钉，

　　适配车间常用的标准工具，无需配备特殊规格扳手即可完成拆装维护。整套结构没有采用复杂的一体化铸造设计，而是采用分体式钣金拼接结构，在保证结构刚性的前提下，降低了单件加工成本，即使后期出现单个部件损坏，也可单独更换对应零件，无需整体替换整套安装组件，降低了设备后期维护成本。
