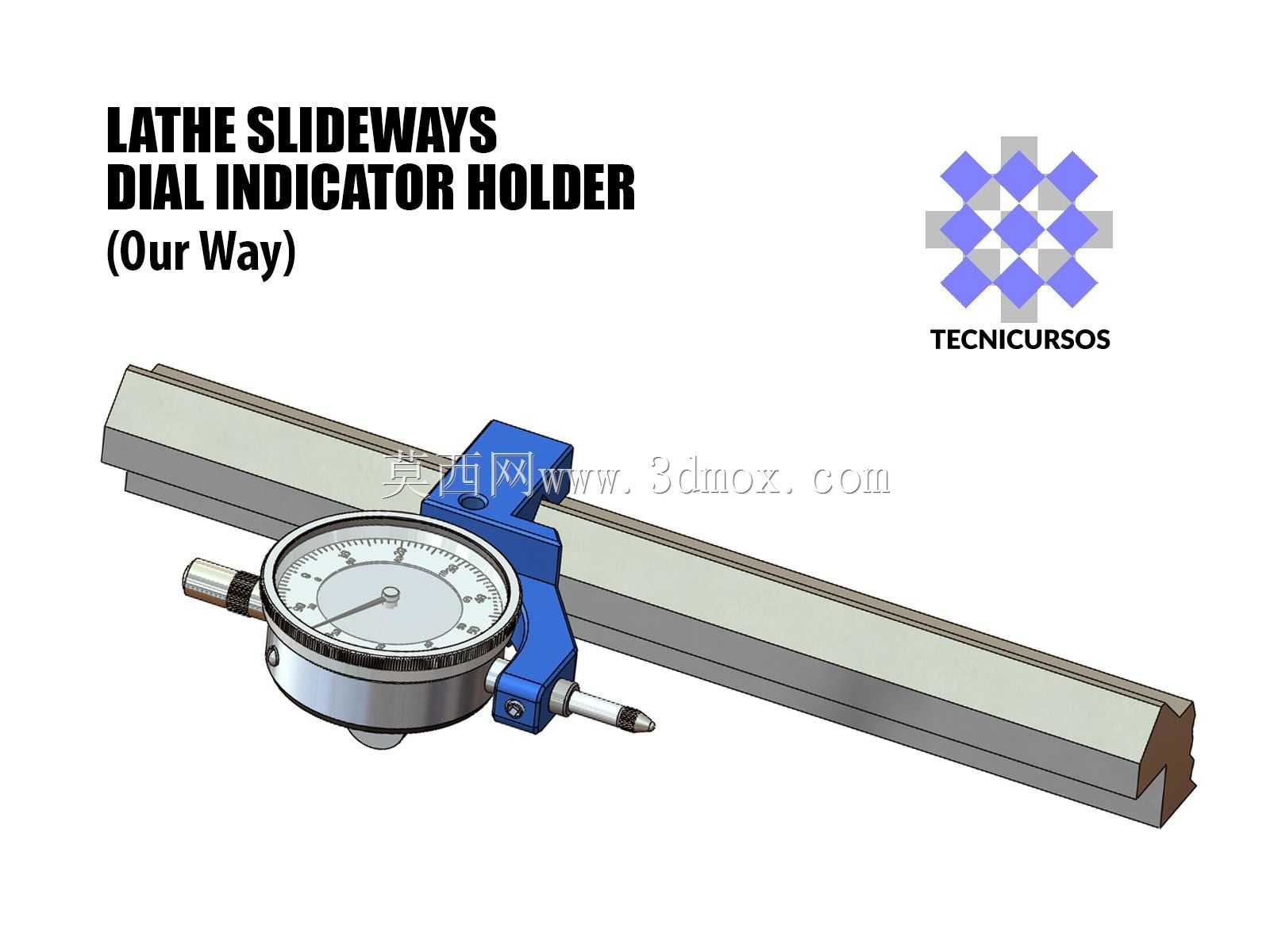

车床导轨百分表安装夹持座结构

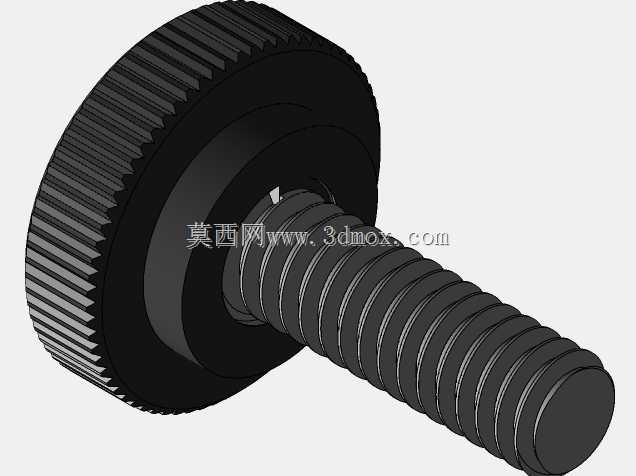

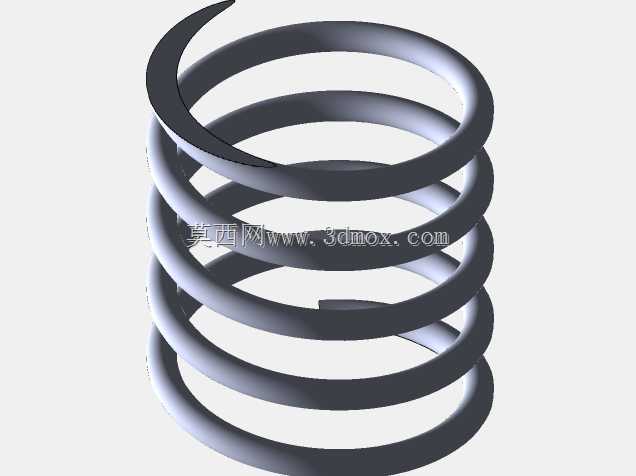

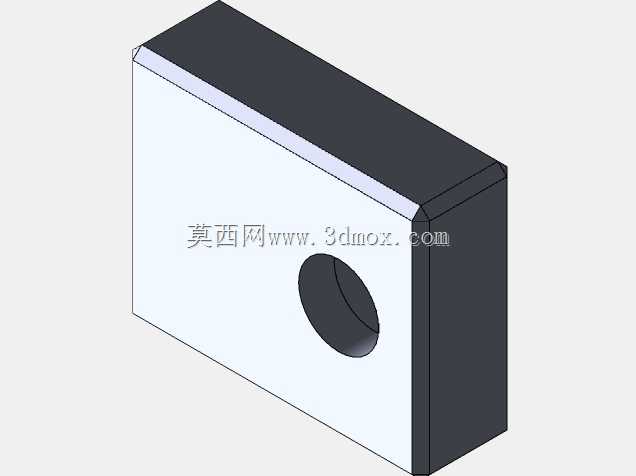

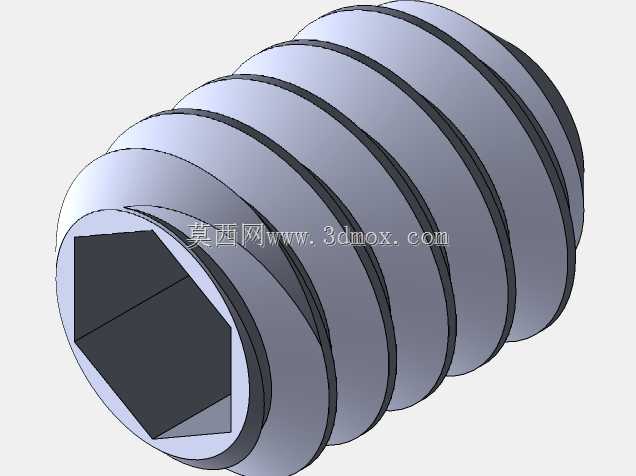

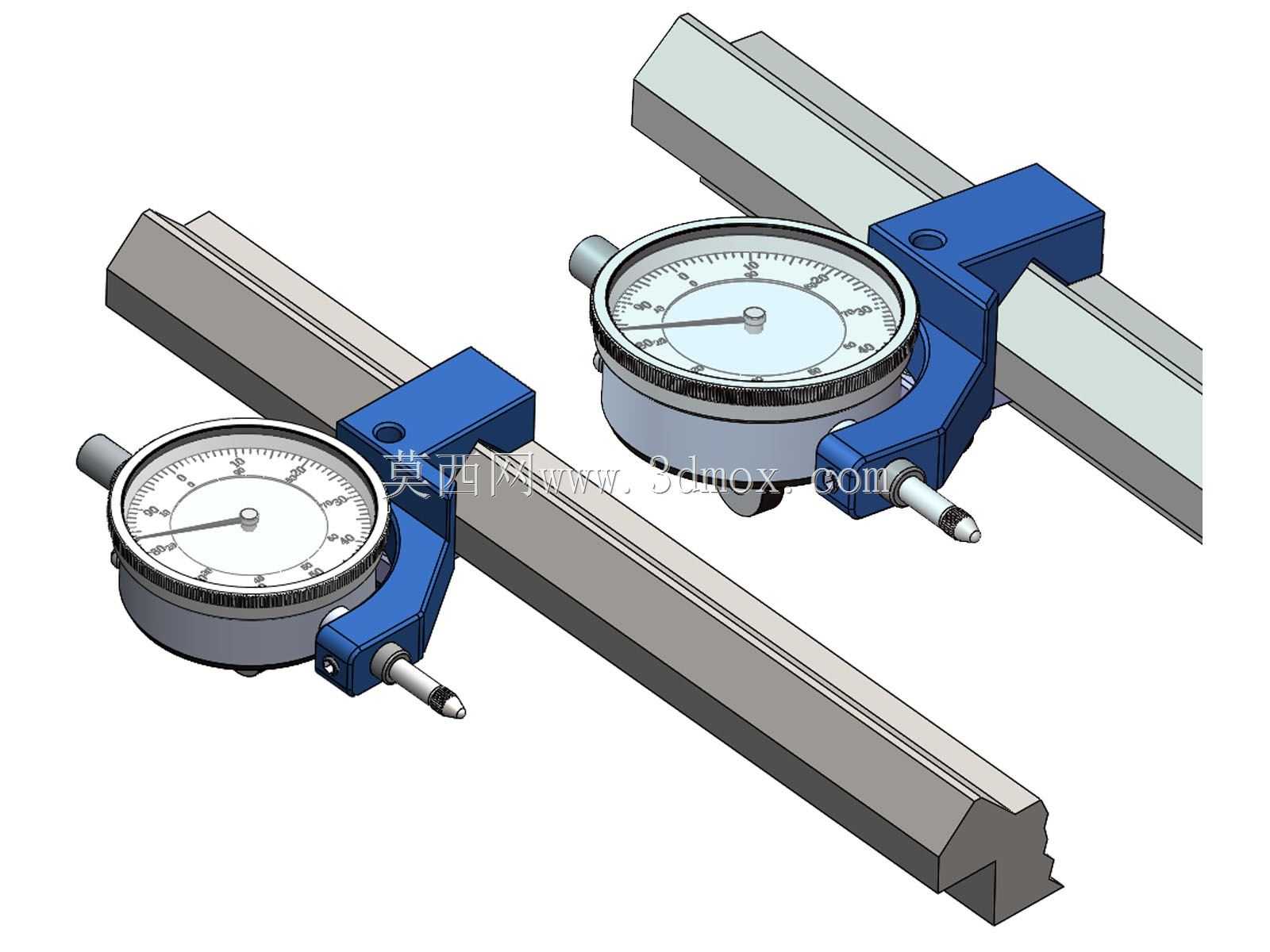

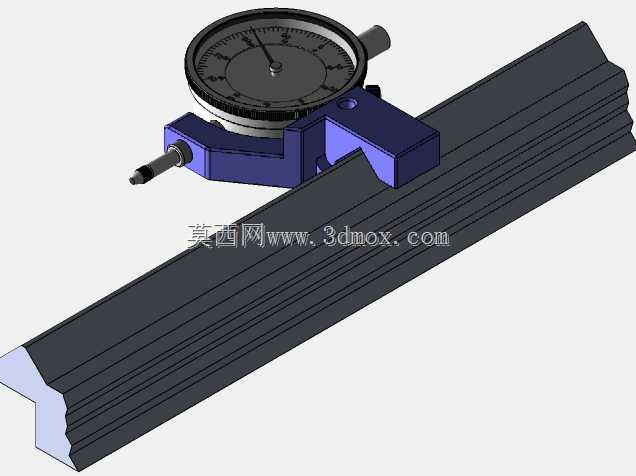

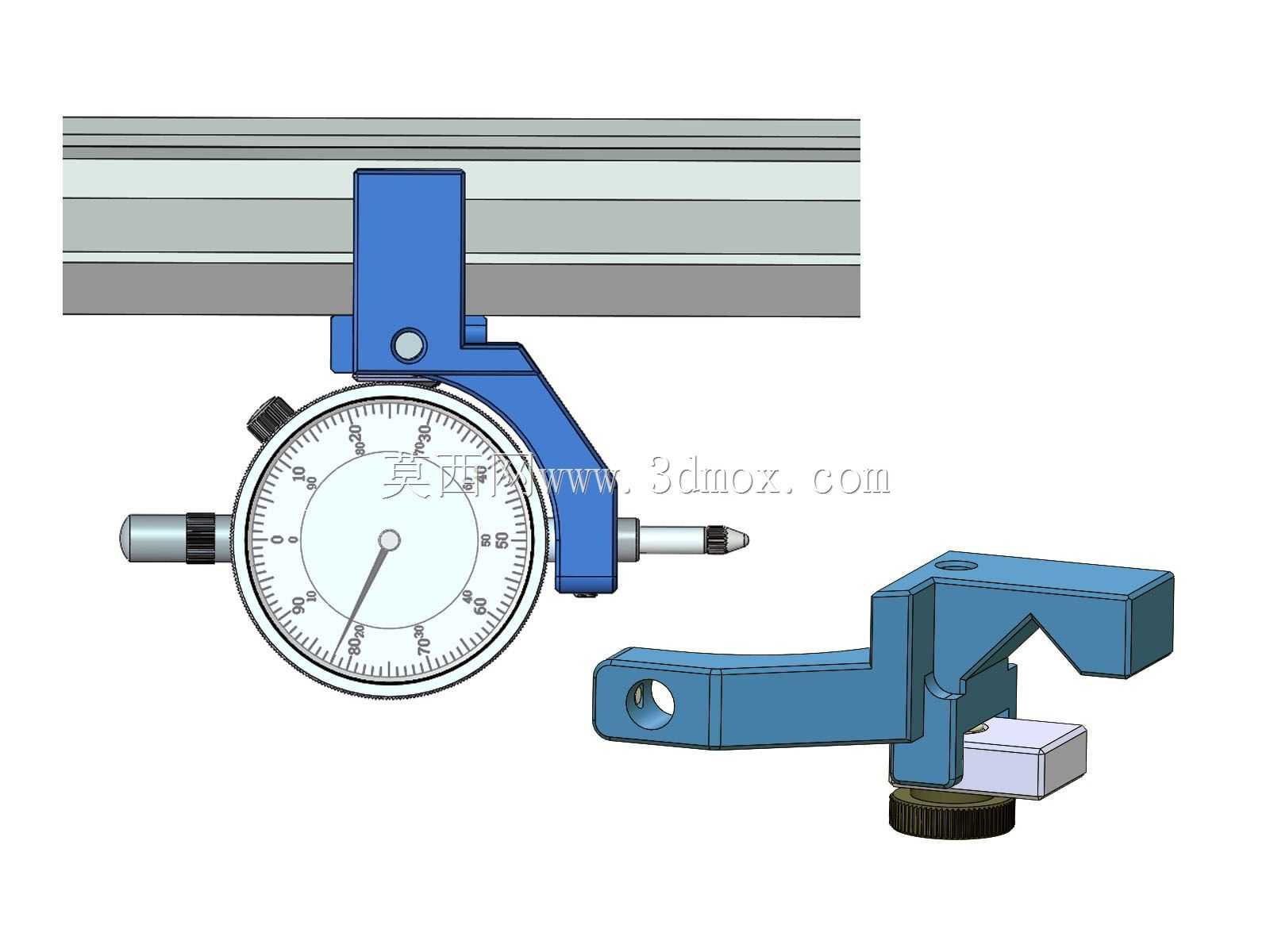

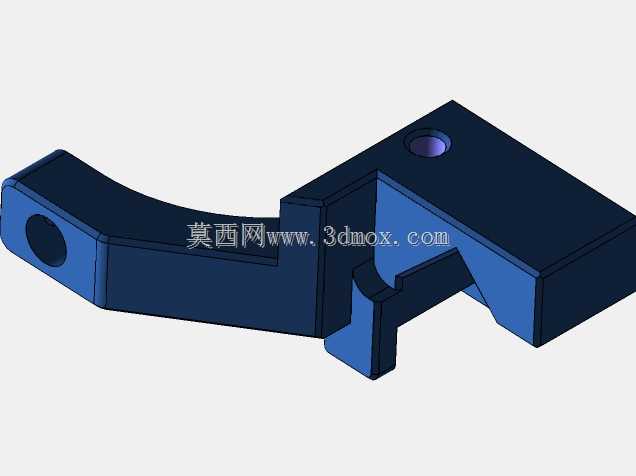

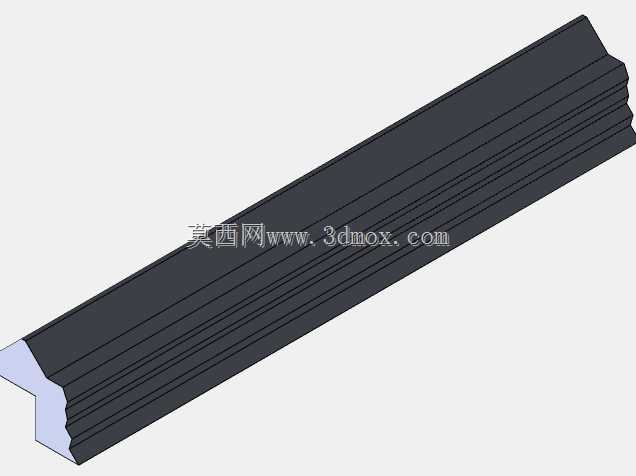

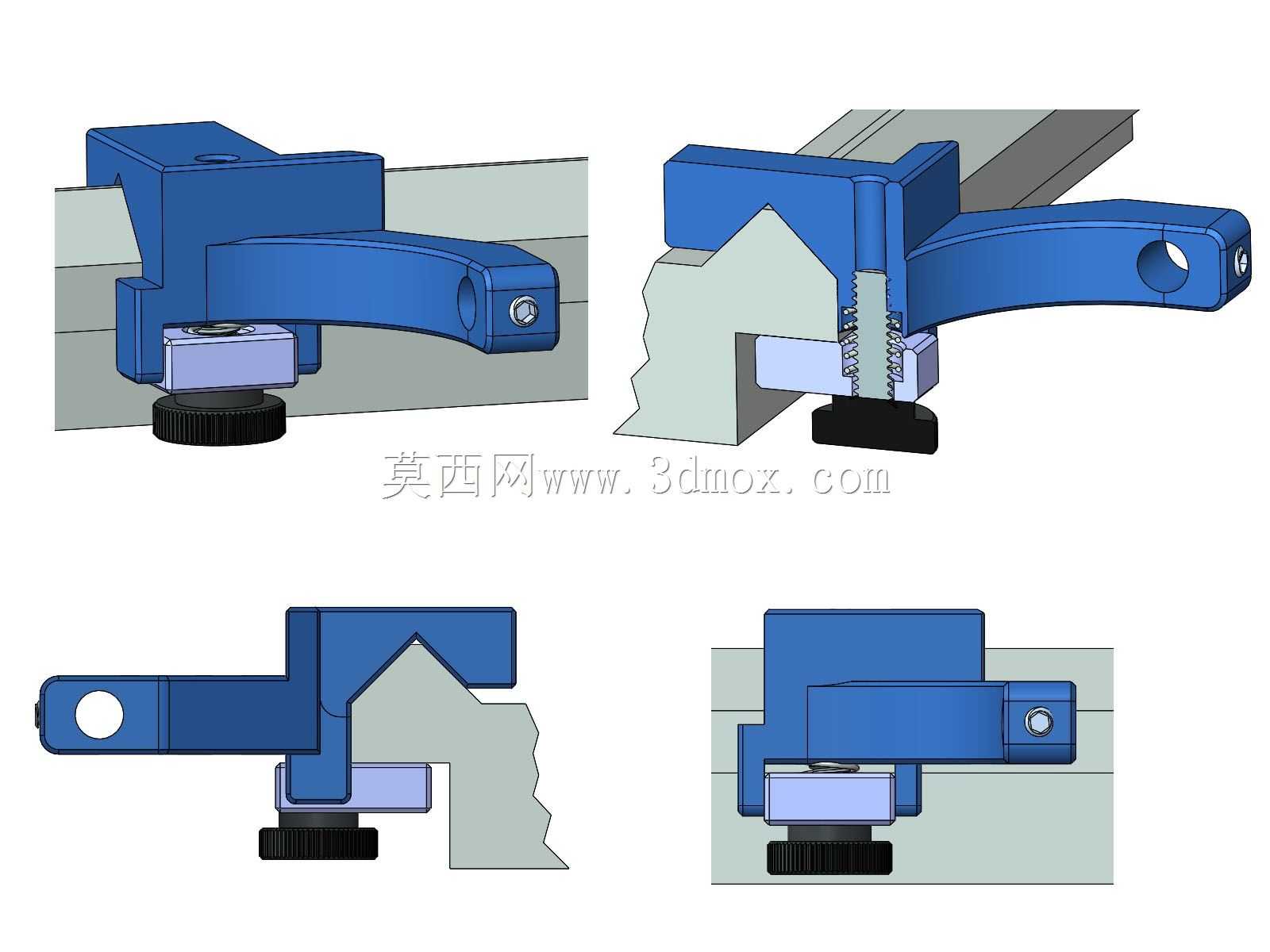

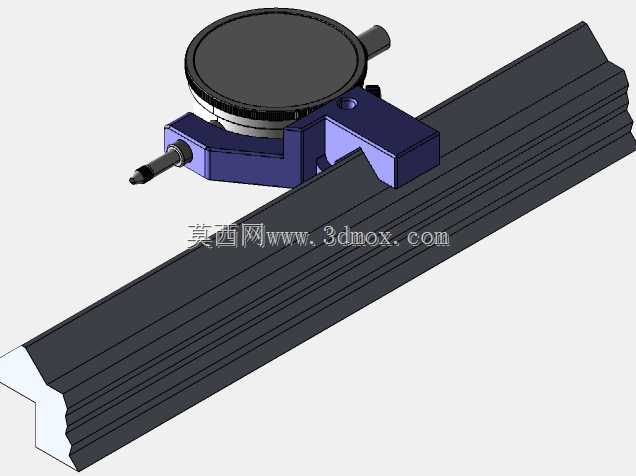

　　基体与导轨的接触型面按照导轨的实际截面轮廓做了仿形加工，安装后沿导轨轴向滑动时无明显旷量，横向与垂直方向的窜动量控制在量具检测允许的误差范围内，能够保证百分表测头在移动过程中始终保持稳定的测量姿态。夹持座上集成了百分表装夹孔位，孔位内径适配标准百分表的装夹轴径，侧面设置锁紧螺钉，装入百分表后可通过螺钉调整表体伸出长度，满足不同测量行程的需求，同时预留了测杆避让空间，避免百分表测头伸缩过程中与座体发生干涉。从设计思路层面，这款夹持座没有采用复杂的调节机构，整体结构偏向极简实用，核心是保证与导轨的配合精度：基体的导轨配合面做了贴合度优化，安装后不需要额外找正，扣合到导轨上即可快速完成装夹，相比传统磁性表座，省去了调整磁座位置、在普通卧式车床的日常运维、精度校准与加工调试场景中，导轨直线度、溜板移动平行度、刀架定位重复精度等参数的检测，一直是一线操作与设备维保人员高频接触的工作内容。传统百分表使用时多依赖磁性表座吸附在床身或溜板表面，受吸附位置平整度、磁座吸力稳定性、表杆悬臂长度带来的挠度影响，检测数据容易出现偏差，尤其在沿床身导轨长距离移动检测时，磁座容易因振动、磕碰出现移位，需要反复调整表位，拖慢校准作业效率。这款安装在车床导轨上的百分表夹持座，正是针对这类现场痛点设计的实用工装结构。从结构功能来看，夹持座采用与车床导轨型面完全匹配的卡合式安装基体，安装时直接扣合在床身导轨的导向面上，不需要依赖磁力吸附，

　　掰动表杆找正测量点的步骤，单人即可在十几秒内完成表具安装。针对不同型号车床导轨尺寸存在差异的问题，设计时预留了尺寸调整余量，使用者可根据自身车间内车床导轨的实际截面尺寸，对基体的配合面做少量修配，即可适配多台同类型卧式车床的使用需求，不需要为每台设备单独制作夹持工装。在安装边界与尺寸适配方面，夹持座的整体宽度控制在窄幅范围内，安装后不会超出导轨侧面的溜板运行空间，沿导轨滑动时不会与溜板箱、刀架组件发生运动干涉；座体的垂直高度经过优化，装夹标准百分表后，表体中心高度与车床主轴中心高的差值在合理范围内，检测主轴径向跳动、导轨直线度时，测头的压缩量可控制在百分表量程的中间区间，避免出现超程或测头接触量不足的问题。除了基础的导轨直线度检测，

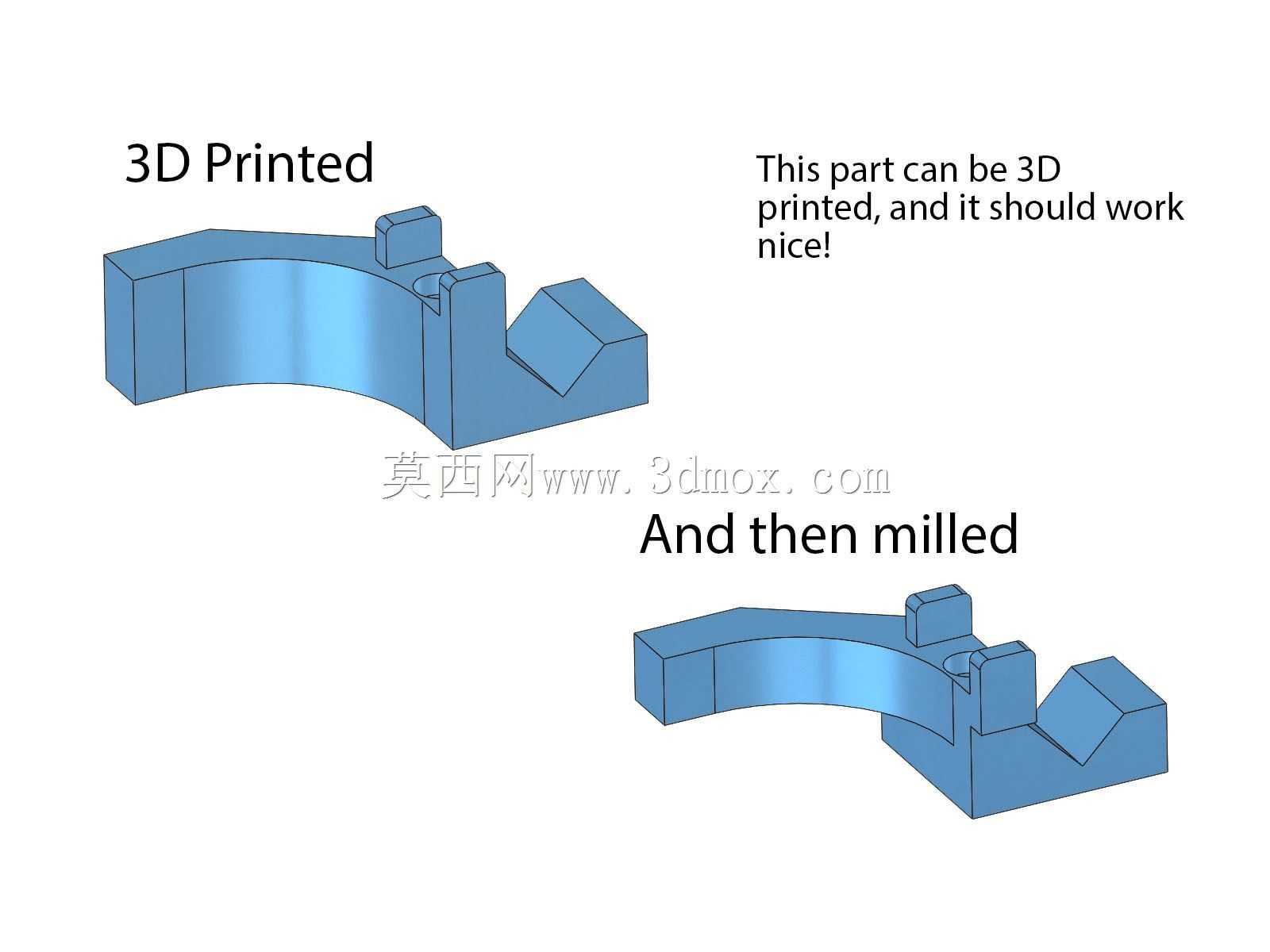

　　这款夹持座还可拓展用于多种车床调试场景：检测尾座中心与主轴中心的同轴度时，可将夹持座固定在导轨上，百分表测头抵靠在尾座套筒表面，移动溜板即可快速读取偏差值；校准小刀架移动的平行度时，可将表座吸附在小刀架上（配合小型磁块），测头抵靠在夹持座的基准面上，移动小刀架完成校准；在车削长轴类零件时，还可临时将夹持座固定在导轨对应位置，百分表测头抵靠在工件表面，实时监测工件的切削让刀量，辅助操作者调整切削参数。从加工实现角度，这款夹持座的结构没有复杂曲面，既可以通过常规铣削、钻削工艺完成金属件加工，也可采用3D打印方式制作非金属样件进行验证，加工门槛低，普通车间的机加工班组即可完成自制，不需要依赖高精度加工设备。

　　配合面的加工精度只需要保证与导轨贴合后滑动顺畅无卡滞，即可满足日常检测的精度要求，不需要过高的形位公差要求，制作成本极低。在实际使用中，这类导轨夹持式百分表座相比传统磁座的优势十分明显：长距离移动检测时不会因为机床振动出现位置偏移，检测数据的重复性更好；装夹位置更贴近测量基准面，百分表的悬臂长度更短，表杆受力带来的形变误差更小，读取的数值更贴近设备真实精度状态；不需要依赖平整的吸附平面，即使床身表面存在切削液残留、铁屑粘附，只要导轨导向面清理干净，即可稳定安装，不会出现磁座打滑的问题。日常存放时，夹持座可与百分表配套收纳，不需要每次使用时重新组装调试，下次使用时直接扣合到导轨上即可开展检测作业，尤其适合批量设备点检、周期性精度校准这类高频作业场景，能够有效减少工装准备的辅助时间，提升一线检测作业的效率。
