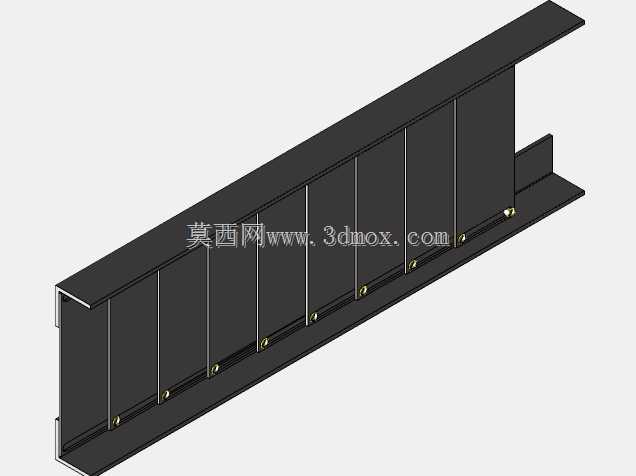

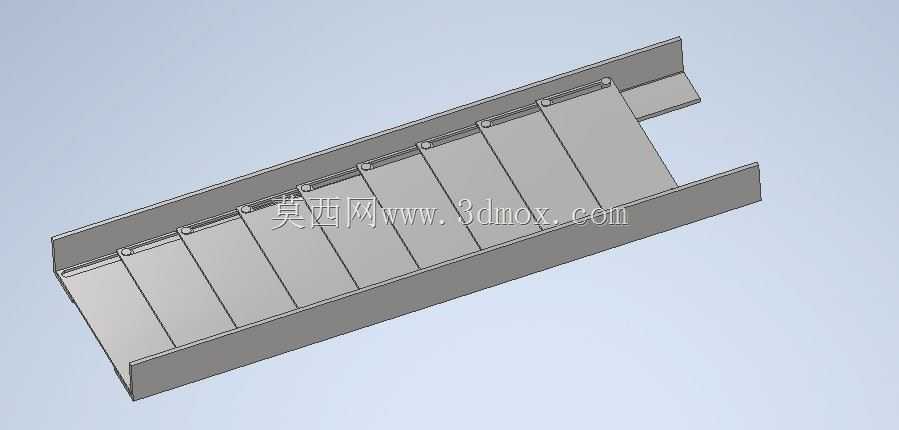

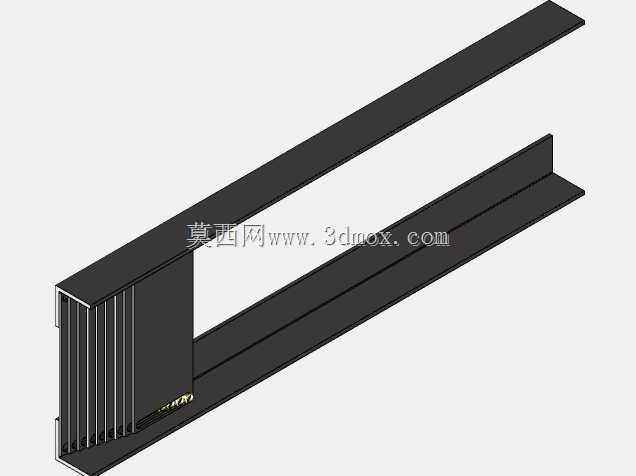

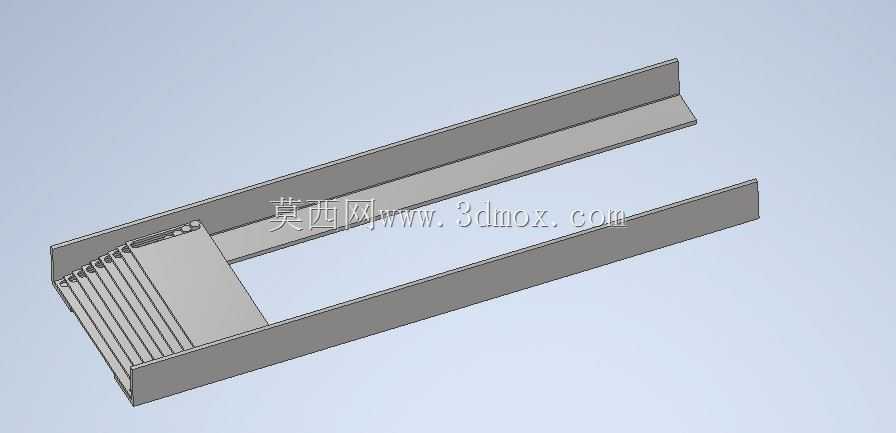

在各类直线运动导轨的应用场景中,运动副的防护一直是影响设备运行寿命与稳定性的关键环节,尤其是在存在切屑、粉尘、切削液飞溅的加工设备工况下,裸露的导轨面极易被硬质颗粒嵌入滚道,造成导轨划伤、磨损加剧,甚至引发滑块卡滞、运动精度丢失等故障,这类伸缩式滑盖结构正是为解决这类防护需求而设计的。从结构组成来看,该滑盖采用多节嵌套的钣金式伸缩结构,每一节滑盖的侧边都设置有与相邻节段配合的导向限位结构,完全伸展时可覆盖整段导轨的有效行程,收缩时各节段依次嵌套堆叠,仅占用导轨端部极小的安装空间,不会对导轨上搭载的运动部件行程造成过多干涉。设计过程中首先需要匹配对应导轨的截面轮廓,滑盖的两侧折边高度需要完全覆盖导轨的安装基面与滑块的外露部分,
确保飞溅的切屑、冷却液不会从侧边缝隙进入导轨工作面;相邻节段之间的搭接量需要经过严格计算,既要保证完全收缩时各节段不会发生碰撞干涉,也要保证伸展状态下相邻节段的重叠区域足够,不会出现防护缺口,同时搭接位置需要预留合适的滑动间隙,间隙过小会在滑盖伸缩过程中出现卡滞,尤其是在钣金件存在焊接变形、长期运行积尘的工况下,过小的间隙会大幅提升滑动阻力,间隙过大则会导致防护失效,硬质颗粒容易从搭接缝隙进入内部。从安装边界来看,该滑盖的固定端通常安装在导轨的端部基座上,最前端的活动节段与导轨上的运动滑块支架连接,随滑块同步做往复直线运动,不需要额外配置驱动装置,完全依托设备自身的运动部件带动滑盖伸缩,结构可靠性高,不需要额外的动力源与控制逻辑。
在实际应用中,这类滑盖结构除了用于机床导轨防护外,也可用于自动化生产线的直线模组防护、检测设备的运动轴防尘、物流输送线的活动段遮罩等场景,针对不同的工况环境,可调整滑盖的板材厚度与材质,普通切削工况采用冷轧钢板折弯成型即可,在有腐蚀介质的工况下可选用不锈钢板材,在对重量有严格要求的高速运动轴上,也可替换为铝合金板材降低运动惯量。设计时还需要考虑滑盖运行过程中的挠度问题,当导轨行程较长、滑盖伸展长度较大时,需要在滑盖的中间节段下方设置辅助支撑滚轮,避免滑盖因自身重力下垂,与导轨表面或者设备其他部件发生摩擦,滚轮的安装高度需要可调整,方便现场安装时补偿装配误差;同时各节滑盖的端部需要设置缓冲挡块,在滑盖完全收缩或者伸展到位时,
避免相邻节段发生刚性碰撞,降低运行过程中的冲击噪音,也能防止长期碰撞导致钣金件变形。不同于传统的柔性风琴式防护罩,这种刚性钣金滑盖的抗冲击能力更强,能够承受较大体积切屑的冲击,也不会被尖锐的金属切屑划破,在高速运动的工况下结构稳定性更好,不会出现柔性防护罩高速运行时的甩动、褶皱问题;但相比柔性防护罩,这类刚性滑盖的收缩堆叠占用空间更大,设计时需要提前核算导轨端部的预留安装空间,确保滑盖完全收缩后,运动部件的行程不会被滑盖堆叠段阻挡。在三维建模过程中,需要重点验证各节段在全行程位置的干涉情况,尤其是在极限收缩位置,需要检查每一节滑盖的折边、限位结构是否会与相邻节段发生碰撞,同时要模拟实际安装状态,确认滑盖与导轨、滑块、设备基座之间的安全距离,避免现场装配时出现位置干涉;对于搭接位置的滑动接触面,建模时需要预留均匀的间隙,考虑钣金加工的折弯公差,通常每侧预留0.2-0.5mm的间隙,既保证滑动顺畅,也能控制缝隙大小满足防护要求。
