简易环缝自动焊接工装设备结构

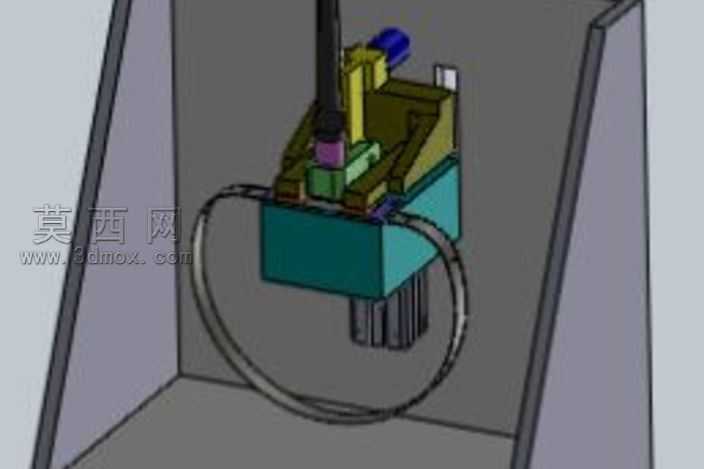

本作品为针对环形薄壁工件设计的简易自动焊接工装三维模型，建模过程围绕焊接作业的实际工况需求展开，先完成整体工位框架的搭建，采用双侧立式支撑墙板搭配底部水平工作台的L型承托结构，为整套焊接执行机构提供稳定的安装基准，建模时严格控制墙板的厚度与支撑角度，避免焊接作业过程中出现机构晃动影响焊缝成型精度。核心焊接执行模块采用分层堆叠的装配结构，从下至上依次设置工件承托定位组件、焊枪进给调节组件、驱动动力组件，其中环形工件的定位结构采用仿形圆弧托圈设计，建模时精准匹配待焊环形工件的外径尺寸，保证工件装夹后同轴度误差控制在合理范围内，避免焊接过程中出现工件偏移。焊枪调节组件设计了多维度的位置调整结构，可实现焊枪的上下升降、前后进给以及角度偏转，能够适配不同直径环形工件的焊缝位置对准需求，建模时对调节滑轨、锁紧块的配合结构做了细化处理，还原实际调节时的滑动与锁紧逻辑。驱动部分集成了回转驱动与焊枪进给驱动，可带动待焊环形工件做匀速回转运动，配合固定位置的焊枪实现整圈环缝的连续自动焊接，无需人工手动转动工件调整焊接位置。材质渲染阶段，对支撑墙板采用磨砂灰铸铁材质表现，突出工装的厚重稳定属性；焊枪及调节组件采用不同色号的金属材质区分功能模块，其中焊枪枪头部分采用耐高温的深色合金材质，传动部件做亮面金属质感处理，动力电机部分采用蓝黑搭配的工业设备常用配色，底部工作台做哑光金属台面质感，整体渲染效果贴近实际工业焊接工装的真实外观。设计思路上优先考虑工装的实用性与低成本属性，摒弃冗余的复杂结构，核心功能聚焦于环形工件环缝焊接的自动回转与焊枪位置精准调节，既能够满足小批量环形工件的焊接作业需求，又能降低工装的制造成本与操作难度，结构上预留了焊枪位置调整余量，可适配一定尺寸范围内的同类环形工件焊接作业，具备较好的通用性。
