多色铰接摇杆点焊工装结构设计

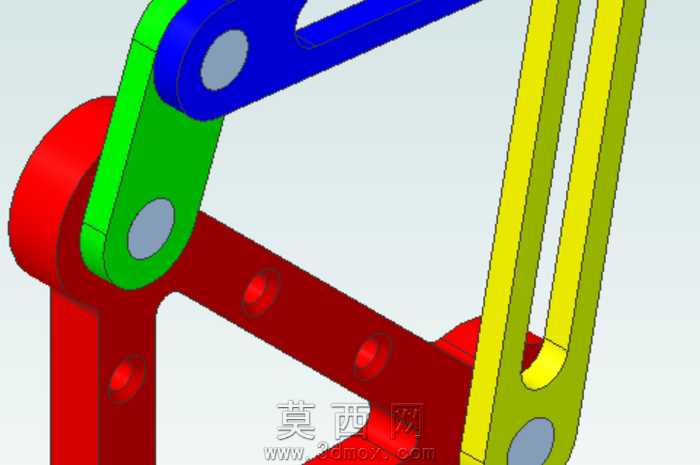

本作品为摇杆点焊相关的铰接连杆机械结构三维建模成果，建模阶段采用参数化特征建模思路，先对各组成构件进行独立草绘，通过拉伸、切除、圆角等基础特征完成单个零件的实体构建，再按照实际装配的铰接运动逻辑完成组件约束，保证各转动副的同轴度与活动间隙符合机械运动要求。渲染阶段对不同功能的构件赋予差异化的材质色彩，红色构件采用哑光金属漆材质模拟焊接工装的基座支撑部分，绿色构件赋予半亮面工程塑料质感对应中间传动连杆，蓝色构件采用亮面金属材质表现端部铰接座，黄绿色构件采用哑光合金材质对应末端执行摇杆，通过色彩区分清晰展现各构件的装配层级与功能分区，同时对铰接孔位置添加了高光细节表现轴孔配合的加工精度。结构设计上采用多连杆铰接布局，各连杆之间通过圆柱销实现转动连接，红色基座构件上预留了多个安装定位孔，用于将整个机构固定在点焊作业工位上，中间绿色连杆承担传动换向作用，将输入端的摆动传递至末端黄绿色摇杆，末端摇杆的U型开槽结构用于夹持点焊作业的执行端，可带动焊头完成预设轨迹的摆动点焊作业。设计过程中重点校核了各铰接点的运动干涉情况，通过运动仿真验证摇杆在全行程摆动过程中，各连杆之间无碰撞卡滞，各转动副的受力分布均匀，能够满足点焊作业过程中反复摆动的工况强度要求，同时构件上的减重孔设计在保证结构刚性的前提下降低了整体重量，提升机构摆动的响应速度，各零件的倒角、圆角细节处理符合机械加工的工艺要求，可直接用于后续的工程图导出与实物加工参考。
